B 50 W Bp Pack - 자동 바닥 세척기 Kärcher - 무료 사용 설명서

제품 유형	자동 바닥 청소기
브랜드	Kärcher
모델	B 50 W Bp Pack
크기 (L x W x H)	1375 x 542 x 1082 mm (D51 헤드)
무게 (비어 있을 때)	195 kg
최대 허용 총중량	245 kg
전원	배터리 24V (납) 또는 25.6V (리튬이온); 내장 충전기 100-240V
더러운 물 탱크 용량	50 L
세제 탱크 용량	3 L (Dose 옵션)
작업 폭	510 mm (D51 헤드)
최대 이동 속도	6 km/h
실제 면적당 생산성	1380 m²/h (D51 헤드)
구동 모터 출력	130 W
흡입 터빈 출력	250 W
브러시 구동 출력	800 W
정격 전압	24V (납) / 25.6V (리튬이온)
배터리 용량	76 ~ 115 Ah (납) / 80 Ah (리튬이온)
보호 등급	IPX3
소음 수준 (음압)	65 dB(A)
사용 온도 범위	5 ~ 40 °C
최대 물 온도	50 °C
최대 작업 경사	2%
주요 기능	평평한 바닥의 물 청소, 더러운 물 흡입, 자체 추진, ECO/일반/강력 프로그램, Bluetooth를 통한 스마트폰 연결
유지보수 및 청소	더러운 물 탱크, 필터, 흡입 립 및 브러시 정기 청소; 탱크 헹굼
안전	스마트 키 제거를 통한 비상 정지, 접촉 해제 시 정지하는 운전 레버, 배터리 안전 장치
예비 부품 및 수리 가능성	Kärcher 정품 액세서리 및 부품, 애프터 서비스

자주 묻는 질문 - B 50 W Bp Pack Kärcher

기기를 어떻게 시작하나요?

스마트 키를 제어판에 삽입한 다음, 프로그래머를 ECO, 일반 또는 강력 프로그램으로 돌리세요. 화면에 충전 상태가 표시됩니다. 페달을 사용하여 청소 헤드를 내리고, 운전 레버를 앞으로 밀어 전진하세요.

더러운 물 탱크를 어떻게 비우나요?

배수 호스를 홀더에서 빼내어 수집 탱크 위로 내리세요. 계량 장치 덮개를 열고 더러운 물을 배출하세요. 깨끗한 물로 탱크를 헹구세요. 가능한 경우 헹굼 시스템을 사용하세요.

배터리를 어떻게 충전하나요?

내장 충전기의 전원 플러그를 전원 콘센트(100-240V)에 꽂으세요. 충전 시간은 약 10~15시간입니다. 화면에 충전 상태가 표시됩니다. 충전 중에는 기기를 사용하지 마세요.

어떤 세제를 사용해야 하나요?

용제나 산이 없는 Kärcher 권장 세제만 사용하세요. 예를 들어, 유지 관리 청소용 CA 50 CRM 756 또는 산업용 바닥용 RM 69 등이 있습니다. 계량기로 최대 3%의 용량을 준수하세요.

필터를 어떻게 청소하나요?

굵은 불순물 필터는 더러운 물 탱크 안에 있습니다: 꺼내서 흐르는 물에 헹구세요. 청수 필터는 청수 탱크 안에 있습니다: 잠금 장치를 풀고 필터를 꺼내 헹구세요. 또한 터빈 보호망도 청소하세요.

흡입력이 약할 경우 어떻게 하나요?

더러운 물 탱크가 가득 차지 않았는지 확인하세요(필요시 비우세요). 흡입 립, 터빈 망 및 흡입 호스를 청소하세요. 배수 호스 덮개가 닫혀 있는지 확인하세요. 프로그래머를 일반 또는 강력 모드로 설정하세요.

브러시를 어떻게 교체하나요?

디스크 브러시(D 헤드)의 경우: 청소 헤드를 올리고 교체 페달을 밟은 후, 사용한 디스크를 제거하고 새 디스크를 끼우세요. 롤러 브러시(R 헤드)의 경우: 교체 버튼을 누르고 베어링 커버를 돌린 후, 롤러를 제거하고 새 롤러를 삽입하세요.

충전 시간은 얼마인가요?

완전 충전에는 약 10~15시간이 소요됩니다. 기기가 자동으로 충전을 중단합니다. 납산 배터리의 경우 매월 균등 충전이 권장됩니다.

스마트폰을 어떻게 연결하나요?

스마트폰에 Machine Connect 앱을 설치하세요. 기기의 QR 코드를 스캔하세요. 스마트 키를 삽입한 다음, '+'와 '-' 버튼을 동시에 3초 동안 눌러 Bluetooth 아이콘이 깜박일 때까지 누르세요. 앱의 지시를 따르세요.

예비 부품은 어디서 찾을 수 있나요?

Kärcher 정품 액세서리 및 부품만 사용하세요. www.kaercher.com을 방문하거나 대리점에 문의하세요. 부품 번호는 설명서에 나와 있습니다(예: 빨간색 디스크 브러시 4.905-026.0).

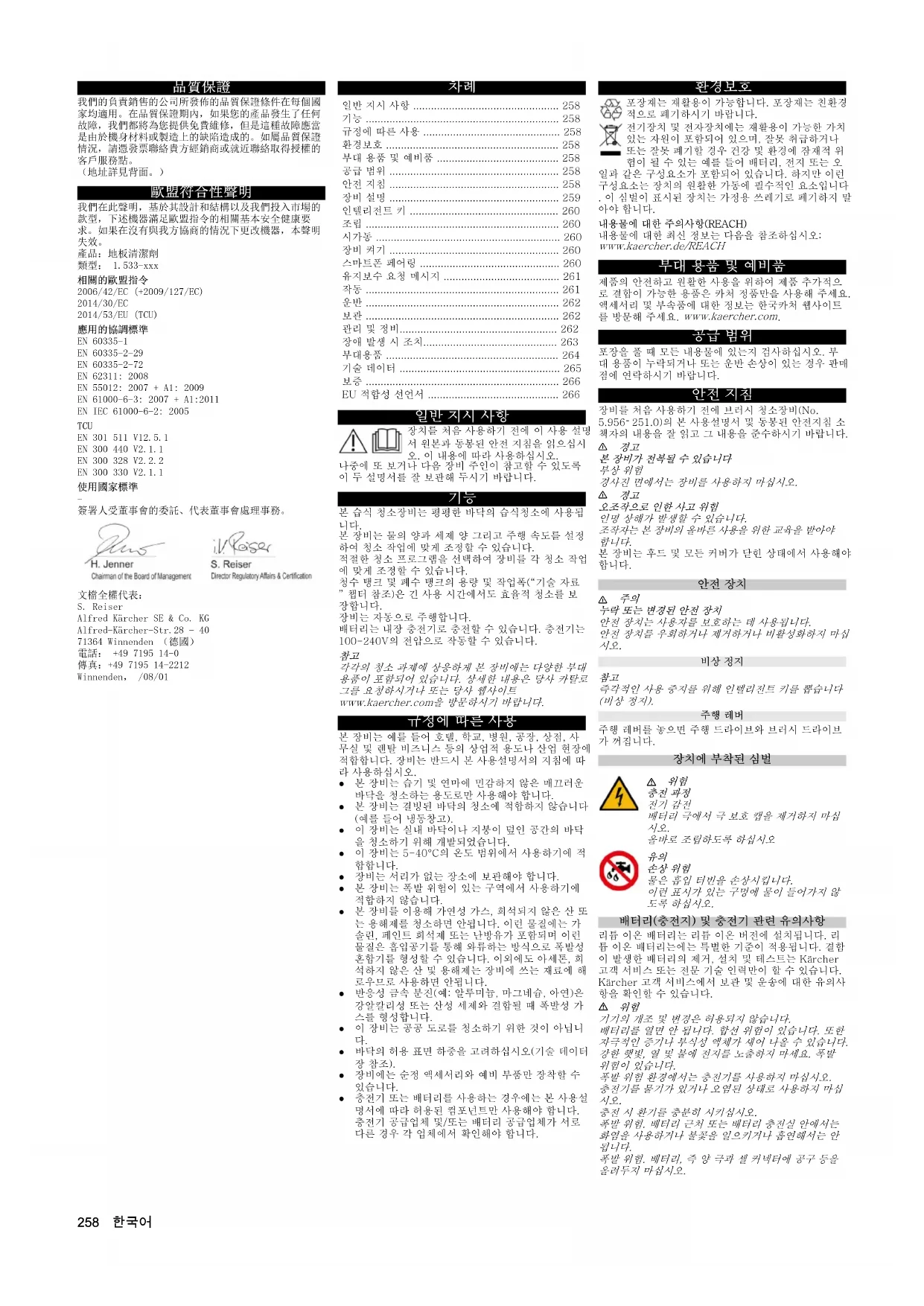

사용 설명서 B 50 W Bp Pack Kärcher

일반 지시 사항	258
기능	258
규정에 따른 사용	258
환경보호	258
부대 용품 및 예비품	258
공급 범위	258
안진 지침	258
장비 설명	259
인 델리전드 키	260
조립	260
시가농	260
장비 키기	260
스마트폰 페어링	260
유지보수 요청 데시지	261
자동	261
운만	262
보관	262
관리 및 경비	262
장애 발생 시 조치	263
부대용품	264
기술 데이터	265
보증	266
EU 색합성 선언서	266

일반지사항

장치를 처음 사용하기 진에 이 사용 설명

서 원몬과 동봉된 안전 지침을 읽으십시오

오.이 내용에 따라 사용하십시오

나중에 또 보기나 다음 장비 주인이 참고할 수 있도록 이 두 설명서를 잘 고관해 두시기 바랍니다.

기능

본 습식 청소장비는 평평한 바닥의 습식정소에 사용됩니다.

본 징비는 물의 양과 세제 양 그리고 주행 속도를 설정 하여 징소 직업에 맞게 조성한 수 있습니다.

적절한 청소 프로그램을 선택하여 장비를 각 청소 작업에 맞게 조정할 수 있습니다.

청수 냉크 및 폐수 탱크의 용량 및 작업폭(“기술 지료” 죜터 참조)은 긴 사용 시간에서도 효율적 청소를 고장합니다.

장비는 자농으로 주행합니다.

베더리는 내장 충전기로 충전할 수 있습니다. 충전기는 100-240V의 전압으로 자동할 수 있습니다.

참고

가사의 칭소 과제에 상응하게 본 장비에는 다양한 부대 용품이 포함되어 있습니다. 상세한 내용은 당사 카탈로 그룹 요청하시거나 또는 당사 웹사이드

www.kaercher.com을 방문하시기 바랍니다.

규정에 따른 사용

본 장비는 예든 듯이 호텔, 학교, 병원, 공장, 상전, 사무실 및 캠탈 비즈니스 등의 상입적 용도나 산입 현장에 지합합니다. 상비는 만드시 본 사용설명서의 지침에 따라 사용하십시오.

- 본 장비는 습기 및 연마에 민감하지 않은 매끄러운 바닥을 청소하는 용도로만 사용해야 합니다.

-본 장비는 견빙된 바닥의 청소에 적합하지 않습니다 (예를 들어 냉동창고).

이 상비는 실내 바닥이나 지붕이 넣인 공간의 바닥을 청소하기 위해 개받되었습니다.

-이장비는 5-40°C의 온도 범위에서 사용하기에 적합합니다.

-장비는 서리가 없는 장소에 고관해야 합니다.

- 본 장비는 쪽반 위험이 있는 구역에서 사용하기에 적합하지 않습니다.

본 장비를 이용해 가연성 가스, 희식되지 않은 산 또는 용해제를 칭소하면 안됩니다. 이런 물질에는 가슬린, 페인드 회석제 또는 난방유가 포함되며 이린 물질은 흡입공기를 통해 와류하는 방식으로 특반성 혼학기를 형성할 수 있습니다. 이외에도 아세톤, 회석하지 않은 산 및 용해제는 장비에 쓰는 재료에 해로우드로 사용하면 안됩니다.

반응싱 금속 분진(예: 알루비늄, 마그네슘, 아연)은 강안감리싱 또는 산싱 세제와 결합될 때 폭발싱 가스를 형성합니다.

이 장비는 공공 도로를 칭소하기 위한 것이 아닙니다.

바닥의 히용 표면 하중을 고려하십시오(기술 데이터장 참조).

- 상비에는 순성 액세서리와 예비 부품만 장작한 수 있습니다.

- 충진기 또는 배터리를 사용하는 경우에는 본 사용설명서에 따라 허용된 컴포넌트만 사용해야 합니다. 충전기 공급업체 및/또는 배터리 공급업체가 서로 다른 경우 가 입체에서 확인해야 합니다.

환경보호

포장재는 재활용이 가능합니다. 포장재는 진환경적으로 폐기하시기 바랍니다.

전기장치 및 전자장치에는 재활용이 가능한 가치 있는 자원이 포함되어 있으므로, 잘못 취급하기나 또는 잘못 폐기할 경우 건강 및 환경에 잠제적 위험이 될 수 있는 예를 들어 매터리, 전지 또는 오

일과 같은 구성요소가 포함되어 있습니다.하지만 이런 구성요소는 장치의 원활한 가동에 필수적인 요소입니다. 이 심fälle이 표시된 장치는 가정용 쓰레기로 폐기하지 말 아야 합니다.

내용물에 대한 주의사항(REACH)

내용물에 내한 최신 성보는 다음을 참조하십시오:

제품의 안선하고 원활한 사용을 위하여 제품 추가적으로 결합이 가능한 용품은 치치 성품만을 사용해 주세요. 액세서리 및 부속품에 대한 정보는 한국카처 웹사이드를 빙문해 주세요. www.kaercher.com.

공급 범위

포장을 풀 때 모든 내용물에 있는지 검사하십시오. 부대 용품이 누락되거나 또는 운반 손상이 있는 경우 관매점에 인락하시기 바랍니다.

안전 지침

장비를 처음 사용하기 전에 브리시 청소장비(No. 5.956*251.0)의 본 사용설명서 및 등봉된 안전지침 소책자의 내용을 잔 읽고 그 내용을 준수하시기 바랍니다.

△ 경고

본 장비가 전목될 수 있습니다

부상위험

경사진 면에서는 장비를 사용하지 마십시오.

△ 경고

오조작으로 인한 사고 위험

인명 상해가 발생할 수 있습니다.

조작자는 본 장비의 올바른 사용을 위한 교육을 받아야

합니다.

본 장비는 후드 및 모든 커버가 닫힌 상태에서 사용해야 합니다.

안전 장치

△ 주의

누락 또는 변경된 안전 장치

안전 장치는 사용자를 보호하는 데 사용됩니다.

안전 상치를 우회하거나 제거하거나 비활성화하지 마십시오.

비상 정지

참고

즉각직인 사용 중지를 위해 인텔리진트 키를 뽑습니다 (비상 정지).

주행 레버

주행 레버를 놓으면 주형 드라이브와 끄러지 드라이브가 꺼집니다.

장치에 부착된 심변

△ 위험

충전 과정

전기 감전

베터리 극에서 극 보호 갑을 제시하지 마십

31.2.

울바로 조립하도록 하십시오

유의

손상 위험

물은 흡입 터민을 손상시킵니다.

이린 표시가 있는 구멍에 물이 들어가지 않

도록 하십시오.

배터리(충전지) 및 충전기 관련 유의사항

리튬 이온 베터리는 리튬 이온 버전에 설치됩니다. 리듀 이온 베터리는에는 득별한 기준이 적용됩니다. 견학이 반생한 베터리는 제기, 심치 및 데스트는 Kärcher 고객 서비스 또는 전문 기술 인력만이 한 수 있습니다. Kärcher 고객 서비스에서 보관 및 운송에 대한 유의사항은 확인한 수 있습니다.

△ 위험

기기의 개조 및 변경은 허용되지 않습니다.

배터리를 열변 안 disputes니다. 한신 위험이 있습니다. 또한 사극직인 증기나 부식칭 액체가 새어 나올 수 있습니다. 강한 햇빛. 열 및 물에 전지를 노출하지 이세요. 폭발 위험이 있습니다.

북반 위험 환경에서는 훌진기를 사용하지 마십시오.

충전기를 끌기가 있거나 오염된 상태로 사용하지 마십시오.

충진 시 환기를 충분히 시키십시오.

폭발 위험. 매터리 근처 또는 매터리 충전실 안에서는

화염을 사용하기나 불꽃을 일으키기나 휴연해서는 안 됩니다.

폭발 위험. 매터리, 즉 양 극과 셀 커넥터에 공구 등을 올려두지 마십시오.

△ 경고

매번 사용하기 전애 장치와 전원 캐이블이 손상되지 않았는지 화인하십시오. 손상된 장치의 사용을 중지하고 자격을 갖춘 전문가가 손상된 부품을 수리하도록 하십시오.

어린이가 매터리 및 충진기에 접근하지 않도록 하십시오.

손상된 배터리를 충진하지 마십시오. Kärcher 고객 서비스 센터에서 손상된 배터리를 교체해십시오.

결함이 있는 베터리를 가정용 쓰래기로 버리지 마십시오. Kärcher 고객 서비스에 알리십시오.

고잠난 전지에서 유출된 액세에 접촉하지 마십시오. 실수로 접촉한 경우 액체를 물로 씻어내십시오. 눈에 들어간 경우에 추가로 의사와 상담하십시오.

△ 주의

이 사용 설명서를 반드시 준수하십시오. 배너리 휘급에 관한 법률에 따른 균장 사항에 유의하십시오.

공급 전압은 본 기기 명판에 표시된 전압과 일치해야 합니다.

충진기는 승인된 진지팩의 충전에만 사용하십시오. 배터리는 이 장비에만 사용하십시오. 다른 용도로 사용 하는 것은 금지되어 있으며 위험합니다.

경고 지침 신별

배터리 취급 시 다음 경고 지침에 유의하십시오:

베더리 사용안내서, 본 사용실명서에 멋시된 지침 및 베더리 자체에 부착된 지침에 유의하십시오.

모안경을 착용하십시오.

산 및 매터리는 어린이의 손이 닿지 않는 장소에 보관하십시오.

폭반 위험

화염, 스파크, 개방된 분꽃 및 흡연은 금지되어 있습니다.

부시 위험

응급 조치.

경고 시침

폐기

배터리는 쓰레기통에 버리지 마십시오.

장비 설명

장비 개요

도해 A

①세제 통(DOSE 버전에만 해당)

②세제 흡입 호스(DOSE 버진에만 해당)

③삼금 갑과 동합 계량чик이 있는 청수 땅饲용 주입구

④터빈 스트레이너

⑤호스 흔다

⑥칭수 주입 호스

⑦탱크 환기용 플랩

⑧예수 탱크 세칙 시스템 물연견부

⑨플로터

⑩큰 오염물 제

⑪홈 베이스용 서포트 레임

⑫배터리

⑬건례 훔더

⑭R 콘리닝 헤드

⑮문 분배 바

⑯물 도정 조실 노브(Good 버진만 해당)

⑰"Homebase Box" 클리닝 세트의 수납 공간

18폐수 링크 뚜껑

⑲스마트폰 흔더

⑳제어 페널

21폐수 텝크

22*청수 주입 시스텐

23레벨 표시기 및 청수 배수 호스

②4폐수 냉크를 들어온리기 위한 오목한 그림

25브러시 교체 비튼(R 클리닝 헤드)

26근 입자 오염물 냉크(R 클리닝 헤드)

27칭수 탱크

28명환

29진공바 조임 레버

30진공바

③1진공마 하강 레비

③2큰리닝 헤드 올리기/네리기용 폐달

33저장간

③4 휴입호스

③5필터가 포함된 칭수 탱크 잠금 마개

36선원 케이블용 케이블 후고

37미터링 상치가 포함된 폐수 매출 호스

③8주시 핸득

③9주행 레버

40 puller 브러시(R 클리닝 헤드)

④1브러시 교체 폐달(D 콘러닝 헤드)

42디스크 브러시(Γ) 클리닝 헤드)

43D51 블리닝 헤드

44브러시 기울기 회전 노브(I) 51 클리닝 헤드)

45USB 王드

46진공바 모관 장소

47D 60 쿠리닝 헤드

*옵션,**공급 범위에 포함되지 않음

컬러 코딩

사용자 작동 또는 유지보수들 위한 장치 구성 요소는 노 란색으로 표시됩니다.

제어 패널

도해 B

①프로그램 스위치

②주행 레버

③#물 도징 비튼

④디스플레이

⑤스마드폰 시치데

⑥스마트폰 홀디

⑦속도 버튼

⑧ 세제 도징 비튼

⑨버는 “+

⑩비든“-”

⑪인텔리전트 키

핀색 - 작업자 빨간색 - 시비스기

* 유선

프로그램 스위치

도혜 C

①0

상비가 끼셨습니다.

②에코 모드

자원 사용을 줄이면서 바닥을 습식으로 정소하고 폐수를 흡입합니다(브러시 속도, 흡입력, 세제 및 물 사용량을 줄여시 칭소).

③일반 모드

바닥을 슈식으로 청소하고 폐수를 흡입합니다.

④집중 모드

(세제와 물을 더 많이 사용하여) 바닥을 습식으로 징소하고 폐수를 흡입합니다.

진공바 흔더

轿은 공간을 수행하거나 보관할 때 진공바를 분해하여 장비 가장지리에 걸 수 있습니다.

도해 D

①진공마 보관(장비 가장자리)

②전공바

장치에 부착된 심벌

충진기용 진원 케이블

고성점

*걸레 훈더

*징수 채우기

담수 텝크 레벨 25%

담수 탱크 레벨 50%

담수 탱크 레벨 100%

브러시 교체 폐단(BD)

브러시 교체 버튼(BR)

폐수 비출

징수 배출

큰 입자 오염물 텝크 제기

런리닝 헤드 온리기 / 내리기

앞으로 주행

뒤로 수행

인텔리전트 키

인 델리전드 키는 장비를 치고 특징 장비 기능을 활성화하는 데 사용됩니다.

- 황색: 작업자

장비를 사용한 수 있습니다. 스마트폰 앱을 통해 이키에 대해 승인된 칭소 프로그램의 모든 친정을 변경한 수 있습니다.

회색:작업 반장

장비를 사용할 수 있습니다. 장비에서 사용할 수 있는 싱소 프로그램의 모든 설정을 변경할 수 있습니다.

조립

장비 하차

1.운반용 고정구의 나사를 picks니다.

도혜 E

도혜 F

①운반용 고성구

2.운반용 고정구를 제기하십시오.

3.상비를 판레드에서 앞으로 널어넘니다.

진공바 장착

1.양축 조임 레버를 위로 회전시키십시오. 도해 G

①류입호스

②신공바 현가장치

③신공바

④조임 레버

1. 진공마 현가장치에 진공바들 삽입하십시오.

3.양측 조임 레버를 아래로 회전시키십시오.

브러시 장착

1. BD 버전에만 적용: 시운전하기 전에 디스크 브리시 듣 장착하십시오(참조 장 경비 작업).

참고

비전 BR의 경우 브러시가 장착됩니다.

1. 브러시 장착(참조 장 정비 직업).

배터리

권장 베터리

유의

손상위한

배터리는 반드시 농일한 기술의 배터리로 교체해야 합니다.

납 배터리를 리튬 이온 배터리로 교체해서는 안 됩니다. 리튬 이온 배터리를 납 배터리로 교체해서는 안 됩니다. 납 배터리:

설명 주문 번호
세트 76Ah - 유지 보수가 불필요,24V	2.815-099.0
세드 105Ah - 유지 보수가 불필요,24V	2.815-100.0
세드 115Ah - 유지 보수가 불필요,24V	2.815-091.0
세드 80Ah - 유지 보수가 불필요,24V	2.815-090.0

본 장비는 2개의 매터리를 필요로 합니다.

리튬 이온 베너리:

설명 주문 번호
80Ah, 25.6V 6.654-454.0

본 장비는 1개의 매터리를 필요로 합니다.

최대 배터리 크기

길이 350
폭	355
높이 290

베터리 삽입 및 연결하기

참고

리튬 이은 배터리가 있는 장비 비전의 경우 배터리가 이미 설치 및 인결되어 있습니다. 리튬 이은 배터리는 고객 서비스 센터에서만 설치하거나 교체할 수 있습니다.

△ 위험

화재 및 폭발 위험!

배티리에 도구나 유사 물품을 놓지 마십시오. 단락 및 풍만 위험.

홈인이나 화기 사용은 업격하게 귀지됩니다.

충전 중 폭발성이 강한 가스가 방출되므로 배티리를 충진하는 공간은 적전하게 환기가 이루어져야 합니다.

△ 주의

배터리의 탈부착

불안정한 기계 상태

배터리의 날부착 시 기재가 안정직인 상태인지에 유의 하십시오.

유의

구성 뒤바带领

제어 전자장치의 손상

베터리의 연결 시 올바르게 극성에 유의하십시오.

유의

완전 방전

손상 위험

장비의 작동 진에 배터리를 충진하십시오.

1.바퀴가 뒤들 항하도록 장비들 약 2m 앞으로 믿니다

2.오목한 손잡이로 폐수 탱크를 잡고 옆에서 위쪽으로 흔됩니다.

3.배터리를 트레이에 끼우십시오.

4.베터리 연결:

a스페이서를 삽입하십시오.

도해 H

①스페이서 340x40x10(9.763-222.0)

②인설 케이ån

③배터리

480Ah:스페이시 295×94×10(5.642-034.0)

115Ah:스페이서 295x94x23(5.642-033.0)

⑤배터리(-)연결 케이문

⑥베더리(+)연건 케이블

b 두 개의 매터리를 연결 케이물로 연결합니다.

c인길케이붙은 아직 비어 있는 매터리구(+)및

(-)에 연견합니다.

1. 폐수 탱크블 아래로 회전시키십시오.

리튬 이온 베티리 활성화

리듬 이온 배터리는 운송 모드로 인도되며 장치들 처음 사용하기 전에 훨싱화해야 합니다.

1.베터리를 충전하십시오("시가동/베터리 충전"참

조).그러던 운송 모드가 종료됩니다.

베티리 탈거

△ 주의

배터리의 탈부착

불안정한 기계 상태

배터리의 달부작 시 기계가 안정직인 상태인지에 유의 하십시오.

△ 경고

장비 전북

무상 위험,손상 위험

클리닝 해드가 장비에 부착된 경우에만 배터리를 제거 하십시오.

1. 프로그램 선택 스위치를 "0"에 놓으십시오.

2.인텔리선드 키를 뽑습니다.

3.폐수 탱크를 비우십시오

4.바퀴가 뒤를 향하도록 장비를 약 2m 앞으로 빅니다

5.오복한 손잡이로 폐수 텱크들 잡고 옆에서 위쪽으로 흔듭니다.

6.케이블을 배더리 음극에서 분리합니다.

7.나머지 케이블을 배터리에서 분리합니다.

8.리듬 이온 매터리의 경우 매터리에 있는 두 개의 원 형 키넥더를 추가로 뽑습니다.

9.스페이시를 제거합니다.

10.배터리를 꺼네요.

11.사용한 베티리는 유효한 규징에 따라 폐기하십시오.

시가농

충전 특성 설정

최초 시운선 전에, 서비스 초기화 후 또는 다른 베티리 타입으로 변경할 때는 충진 특성을 설정하는 것이 필수 직입니다.

△위험

의도치 않게 작동되는 장비로 인한 위험

부상위험

장치에 대한 작업을 수행하기 진에 점화 플러그 키넥터

를 제거하거나 배티리를 분리하십시오.

유의

배터리 손상 위험

잘못된 충전 특성으로 인해 베니리의 서비스 수병과 충진 용량이 저하될 수 있습니다.

기기에서 배터리와 일치하는 배터리 특징이 선택되었는 지 확인하십시오.

현재 선택된 배터리 두성 곡선은 충전 중 니스플레이 또는 "잠치 상태" 영역의 앱을 통해 볼 수 있습니다.

참고

충전 곡선은 Kärcher Service에서만 설정할 수 있습니다.

베너리 특성은 다음 베너리에 사용할 수 있습니다.

• EXIDE GF12105V

• HOPPECKE TB115

• EXIDE GF12076V

• EXIDE FF12080W

• TROJAN 27TMX

• HOPPECKE TB80

• ZENITH L120185

창고

나른 배터리를 사용할 수 있으려면 Kärcher Service에

서 맞춤형 매터리 특징을 생성할 수 있으며,이기에는

적절한 배너리 매개변수가 제공되어야 합니다.

배터리 충전

A. 위험

충진기의 잘못된 사용

전기 감진

장비 영판에 명시된 전원 전압 및 퓨즈 용량에 유의하십시오.

충전기는 통풍이 잘되는 건조한 공간에서만 사용하십시오.

내장형 충전기는 전자식으로 제어되고 모든 권장 매터

리에 적합하미 충선 과징이 자동으로 종료됩니다.

참고

설치된 사 배터리 타입마다 관련 증진 득성을 설정해야 합니다.

충전 시 내장 매터리가 디스플레이에 표시됩니다.

충전시간은 평균 약 10-15시간입니다.

충전 과정 중에는 장비를 사용할 수 없습니다.

하고

장비에는 완전 방전 방지 기능이 납재되어 있습니다. 즉 자등 중 허용 회소 용량에 도달하면 끌러시 모니와 더빈이 깜きます.

1.장비를 짐해진 중전 스테이션으로 직접 이동시키고 이때 경사를 피하십시오.

2.인길 케이불의 전원 폴리그를 소켓에 꽃습니다.

3.디스플레이에 완전 충전이 표시될 때까지 충전하십시오.

저정비형 베터리(습식 베터리)

△위험

산이 세어 나와 화학 화상의 위험이 있습니다!

매터리가 방진되었을 때만 물을 채우십시오.

매터리 산을 다룰 때는 보안경을 착용하고 피부나 의복 에 산이 된 경우 주시 물로 행 gating니다.

유의

배터리 손상 위험!

천가제가 포함된 몸을 사용하면 배터리 보증이 무효회 됩니다.

매터리의 보충에는 반드시 증류수 또는 달염수(EN 50272-13)를 사용하십시오.

타사 침가제 또는 추진제를 사용하지 마십시오.

1. 중진 과정을 종료하기 1시간 진에 종류수를 침가하십시오. 매터리의 리벨에 따른 산 레벨에 유의하십시오.

충진 과정의 종료 시점에 모든 셀에서 가스가 반생해야 합니다.

장비켜기

1.제어 패널에 인텐리진트 키를 삽입합니다.

2.프로그램 스위치를 청소 프로그램으로 돌립니다. 디스플레이에 다음이 차례로 표시됩니다.

- Kärcher 로고

다음 서비스까지의 시간(시간)

-베터리 상태와 자동 시간

- 소프트웨어 버전

-작동 표시기

도해 I

①베터리 충전 상태

②설성된 물 도징(진기 금수 멘브가 있는 장비에만 해당)

③선정된 속도

④설정된 세제 도싱(장비 버전 DOSE에만 해당)

장비가 작동 가능한 상태입니다.

스마트폰 페어링

장비에 연견된 스마트폰의 "Machine Connect" 앱을 사용하여 고급 상비 기능을 수행한 수 있습니다.

- 콘리닝 헤드 유형 설정

- 최대 진송 속도를 신정

-USB포트扭기/처기

- 브러시의 추가 작동 시간 설정

- 휴입의 추가 자동 시간 신정

-속도에 따른 발 도징 켜기/끄기

-노란색 인텔리선드 키의 권한 관리

-기본 설정 복원

补卫

가능한 기능은 장치 버전에 따라 다릅니다.

1.스마트폰으로 장비의 QR 코드를 스캔하십시오. 도해 J

①QR

②Bluetooth®아이콘

2.스마트콘에 "Machine Connect" 앱을 섞치하고 실행합니다.

3.제어 패널에 인 델리전드 키를 삼임합니다.

4.장비 제이관의 "+"와 "-" 비튼을 동시에 3초 동안 누릅니다.

창고

페어링이 진행되는 등안 제어 패널의 Bluetooth® 기호가 깜박입니다.

5.스마트폰의 엘 지침에 따라 페어링합니다

6.스마드폰에 액의 기능이 설명되어 있습니다.

참고

스마드폰이 장비와 패어링되낸 Bluetooth 기호가 계속 겪집니다.

참고

휴데폰을 장비의 USB 포트에 연결하여 배터리를 충전할 수 있습니다.

유지보수 요정 메치지

특징 작동 시간이 지나낸 디스플레이에 다양한 유지보수 작업을 수행하라는 메시지가 표시됩니다.

요청 메시지 기한(시간)
청소 흡입 필터 10
청소 석선 바 20
청소 물 여과 50
확인 뿌리시 바모 100
확인 식션 릅 100

1. 표시된 유지보수 작업은 수행하십시오.

2. 확인하려낸 제어 페널에서 아무 버튼이나 누르십시오

요청 메시지가 재설정되고 기한이 지나면 다시 나타 납니다.

작동

△위험

작동 중 발생할 수 있는 위험 상황

분상위험

위험 반생 시 주행 래비에서 손을 떼십시오.

안정성 상실

부산위한

한 발로만 클리닝 해드 온리기/내리기 폐달을 밝으십시오. 다른 발은 바닥에 단단히 고정하십시오.

운전제 채우기

청수 채우기

1.정수 탱크의 삼규장치를 얻니다.

1. 필리 백의 아래쪽 가장자리에까지 청수(최대 50°C)들 주일하십시오.

주의사항:정수 호스는 채우는 놓안 호스 흘디로 고정할 수 있습니다.

3.청수 맹크의 잠근장치를 다습니다.

주입 호스로 청수를 채습니다

1.주입 호스들 장치에서 패 Bound니다.

2.주입 호스의 같은 수도꼭지에 인설합니다.

3.정수 냉크의 잠금 나개를 떼어냅니다.

4.물 주입구들 업니다(최대 수온 50℃).

5.주입구를 통해 청수 탱크의 잔량을 확인하십시오.

6.신량이 필러 끵의 하단부에 도달하면 급수를 범휴니다.

1. 칭수 텝크의 잠금장치를 부착합니다.

8.수도꼭지에서 주임 호스를 분리합니다.

9.주입 호스들 장비에 뒷어 링습니다.

충전 시스템으로 청수를 채우십시오

1. 충신 시스템의 연결관에 물호스를 연결하십시오.(최대 묻 온도 50 °C).

2.물공급구를 얻니다.

3.장비는 청수 냵크가 가득 차번 지동 충신 시스템이 물 공급을 중단하는시를 모니터링합니다.

1.물 공감구를 만습니다.

5.문호스를 제기합니다.

세제 관련 주의사항

△ 경고

부적절한 세제

건강 위험,장비의 손상

권장 세제만 사용하십시오, 다른 세제를 사용하는 경우. 운전자는 운전 안전성 및 사고 위험과 관련하여 더 큰 위험을 부담하게 됩니다.

용매, 엄산 및 불화수소산이 포함되지 않은 세제만 사용하십시오.

세제의 안전 지침에 유의하십시오.

참고

거품이 심하게 발생하는 세제는 사용하지 마십시오. 권장 세제

사용 세제
모든 내수싱 바닥의 일상 청소 CA 50 C RM 756
驯리 부품을 사용한 일상 청소 RM 746 RM 780
산업용 바닥의 일상 청소 및 기본 청소	RM 69
광대 바닥의 일상 청소 RM 755
미세 식제 바 Hood의 일상 청소 및 기본 청소	RM 753

사용 세제
내산성 바닥의 일상 청소 및 기본 청소	RM 751
청소와 소목	RM 732
모든 내일칼리성 바닥제의 기본 청소	RM 752
앞칼리에 빈감한 바닥의 기본 청소 및 코팅 제기	RM 751

도징 장치로 세제 추가

DOSE 비전에만 적용

미터링 상치를 통해 세제가 클리닝 헤드로 공급되는 성수에 점가됩니다.

1. 세제를 세제통에 냉습니다.

补卫

비터링 장치를 이용해 최대 3%의 세제를 침가할 수 있습니다. 투입량이 더 큰 경우 세제를 청수 맹크에 주입해야 합니다.

유의

막힘 위험

청수 탱크에 세제를 두입할 때 세제가 만라 도징 장치의 기능을 방해할 수 있습니다.

정수 탱크에 세제를 투입한 후 깨끗한 물로 장비를 행구 십시오. 물을 사용하는 청소 프로그램을 선택하고 물의 양을 가장 뚫은 값으로 설정하고 세제 도징을 0으로 설정하십시오.

도징 장치 없이 세제 투입

1.청수 탱크에 세제를 주입하십시오.

补卫

주입구 마개 캡 내부에 눈금이 있어 세제 양을 측정할 수 있습니다.

세제 도징 설정

DOSE 장비 비전에서 클리닝 헤드로 가는 경로에 세제가 징수에 도장됩니다.

세제 도징은 가 정소 프로그램에 내해 별도로 설정한 수 있습니다.

1.제어 패널에 인텐리진트 키를 삽입합니다.

2.프로그램 스위치로 설정할 청소 프로그램을 선택히 십시오.

3.세제 도징 비튼을 누릅니다.

1. "+ "와 "-" 버튼을 사용하여 원하는 세제 도징을 설정합니다.

5.신정을 적용하려면 3초 동안 기나리기나 다른 미톤 중 하나를 누릅니다.

물의 양 조절

1.바닥의 오염 정도에 맞게 물의 양을 조절합니다.

차고

첫 번째 청소 시도는 적은 양의 물로 실시합니다. 원하는 청소 결과에 도달할 때까지 물의 양을 단계적으로 높입니다.

참고

칭수 탱크가 민 경우 클리닝 헤드는 청수 공급 없이 계속 작동합니다.

수동 급수 멤브

수농 갑수 백브가 있는 장비에는 제어 페널 오른쪽에 물 도징 조전 노브가 있습니다.

1.물 도징 조절 도브를 원하는 값으로 돌립니다.

참고

브러시 세적은 클리닝 해드를 내리고 주행 레버를 조직 할 때만 활성화됩니다.

전기 급수 멜브

전기 급수 밤브가 있는 장비에는 제어 패널에 몰 도징 버튼이 있습니다.

물 도징은 각 청소 프로그램에 대해 별도로 설정할 수 있습니다.

1.세어 패널에 인Temp리전드 키를 삼임합니다.

1. 프로그램 스위치로 설정힐 징소 프로그램을 선택하십시오.

3.물 도징 버튼은 누ります.

1. "+ "와 "-" 비튼을 사용하여 위하는 물 도징을 식정합니다.

5.설정을 적용하려면 3초 농안 기다리거나 다른 버튼 중 하나를 누릅니다.

참고

브러시 세척은 클리닝 헤드를 내리고 주행 데버를 조직 할 때만 활성화됩니다.

진공바 기울기 조정

진공바의 식션립이 전체 길이에 걸치 균일하게 바닥을 압박하도록 경사를 조절해야 합니다.

1.장비를 경사가 없는 바닥에 점차시키십시오.

2."흡입"프로그램을 선택합니다.

3.장비로 짧은 구간을 진진하십시오.

진공바가 내려감니다.

4.액면게들 읽으십시오.

도해 K

①-사

②L1E

③액면계

5.오픈 엔드 렌치로 M 10 육사 밑트를 잡고 M 12 너트를 줍니다.

6.액면계의 표시창이 양측 눈금 사이에 있도록 나사를 조실하십시오.

1. 오픈 엔드 렌치로 M10 육각 볼드를 잡고 M 12 너드를 조입니다.

8.새 설정을 확인하리면 휴일 보드에서 진공바를 내린 상태에서 장비를 짧게 앞으로 이동하고 액번계로 확인하십시오, 필요 시 심정 과정을 반복하십시오.

높이 조설

높이 조찰장치를 이용해 바닥 접촉 시 석선립의 휘어집 에 잉항을 줄 수 있습니다.

chu

기본 설정: 진공마 위에 3개의 와서, 진공마 아래에 3개의 와서.

평평하지 않은 바닥: 진공바 위에 5개의 와서, 진공바 아래에 1개의 와서.

매우 매끄러운 바닥: 진공바 위에 1개의 와서, 진공바 아래에 5개의 와서.

1.너드를 푸십시오. 도해 L

①저드

②와지

③홀디가 포함된 스페이서 룴리

2.진공마와 스페이시 론러 사이에 원하는 수의 와서를 늦습니다.

3.나머지 와셔는 스페이서 뚜리 위에 부착합니다.

4.니트를 삽입하고 환진히 조이십시오.

5.두 번째 스페이서 론리에서 이 과징을 반복하십시오

补卫

양쪽 스메이서 몰러를 동일한 높이로 조전하십시오.

브러시의 측면 당진 설정

(1)51 클리닝 헤드에만 해당)

청소 중 장비가 한쪽으로 당기지는 경우 뿌러시 기울기를 조정하여 이를 해결할 수 있습니다.

참고

브리시/페드를 교체한 후 측면 당감을 다시 조정해야 할 수 있습니다.

1. 장비가 일직선으로 주행한 떼까지 브러시 기운기 회 전 노브를 조징합니다. 도해 M

①브러시 기울기 회전 노브

장비 켜기

1.시트에 착석하십시오.

2.키스위치를"1"에 놓으십시오.

디스플레이에 다음 내용이 순차적으로 표시됩니다:

다음 고객 서비스가 필요할 때까지의 기간

-소프트웨이 비진,조작부

-매터리 충전 상태 및 작농 시간

주행

[Unreadable]

이 장비는 클러닝 해드가 오른쪽으로 돌출되는 구조입니다. 이렇새 해서 가장자리 근처를 눈으로 확인하면서 작업할 수 있습니다.

1.인텔리전드 키를 꽃으십시오.

2.진공바 하강 레비를 위로 돈됩니다.

1. 클리닝 헤드 올리기/내리기 폐달을 아래로 움직이고 요른쪽에 고징합니다.

4.프로1림스위치를 원하는 프로그램에 놓으십시오.

5.장비를 주행합니다.

a 주행 레버를 앞으로 믿니다.

장비가 앞으로 이동합니다.

b 주행 레버를 뒤로 믿니다

장비가 뒤로 이놓합니다.

참고

장비는 주행 레비가 약 5° 음직인 매만 음직입니다.

6.주행 레버를 놓습니다.

비가 정시합니다.

청소

유의

손상 위험

한 곳에서 너무 오랫동안 장비를 사용하면 바닥재가 손상될 수 있습니다.

그러한 곳에서 장비를 사용하지 마십시오.

1.인텔리전드 키를 꽃으십시오.

1. 프로그램 스위치를 원하는 칭소 프로그램에 놓으십시오.

3.신공바 하강 레버를 이레로 돌림니다.

4.클리닝 해드 올리기/내리기 쾌닫을 아래로 누르고 원쪽으로 이동하여 위로 올립니다.

1. 주행 레버를 앞으로 누르고 청소할 부분을 주행합니다.

참고

폐수 탱크가 가 kilograms 경우, 폴로터가 훑입 구멍을 닫고 식션 터번이 증가된 속도로 작동합니다. 이런 경우에는 전공바를 끼고 폐수 탱크를 바우기 위해 이동합니다.

작동 종료

청소 종료

1. 수량 조전 손잡이를 "OFF"로 돌립니다(DOSE 비전에는 해당하지 않음).
2. 주행 레버를 놓습니다.
   3.클리닝 헤드 올리기/내리기 쾌닫을 아래로 누르고 오른쪽에 고성합니다.
3. 짧은 구간을 주행하십시오. 납은 물이 흉일됩니다.
   5.진공바 하강 레버를 위로 돌림니다.

폐수 배출

△ 경고

환경오염!

폐수의 잘못된 처리로 인한 환경 오염.

폐수 처리에 관한 해당 지역 규정을 준수하십시오.

1.배출 호스를 프레킷에서 분리하고 적합한 수집장치 위로 내랍니다.

도해 N

2.미터링 장치를 악축하거나 또는 큽합니다.

3.미터링 장치의 뚜껑을 여십시오

1. 폐수를 배출시키십시오. 누르거나 굽히는 방식으로 물의 양을 조절합니다.

2. 폐수 냉크를 깨끗한 물로 형 dissoci니다.

폐수 탱크 세칙 시스템

1. 폐수 매출 호스블 브래깃에서 분리하고 적합한 수집 장치 위로 네립니다.
   2.배출 호스에서 미터링 장치의 뚜껑을 이십시오.
2. 폐수 탱크 꾸킹을 엽니다.
   4.세척 시스템에서 플렉시를 마게를 잠아당きます.
   5.물 호스를 세칙 시스템에 연결합니다. 도해()

①파게

②탱크 환기용 플랜

③세칙 시스템 물 연결부

6.제수 탱크의 뚜껑을 단습니다

1. 규수구를 열고 폐수 탱크를 30초 징도 행guide. 필요한 경우 세정 과정을 2-3회 만복합니다.

8.감수구를 삼그고 장치에서 호스를 분리합니다.

9.세정 시스템의 급수구에 플렉시븐 마개를 다시 끼음니다.

1. 폐수 뱙크의 뚜껑을 달습니다. 이때 릈이 열려 폐수 뱙크가 마를 수 있도록 뱙크 환기용 닿게를 누르십시오.

11.폐수 배출 호스를 브레킷에 누르고 도징 장치의 뚜 경을 단습니다.

청수를 마개에서 배출

1. 청수 탱크 잔금장치를 엽니다.

2.청수를 베회시키십시오.

3.센터를 칭소하십시오.

4.청수 맹크 삼규장치를 부착합니다.

수위 표시기를 통해 칭수 배출

1.브래킷에서 잔량 표시기 호스를 때내서 아래로 내립니다.

2.호스를 다시 장착합니다.

큰 입자 오염물 맵크 비우기

(R 클리닝 헤드에만 헤딩)

1. 큰 입자 오염물 탱크를 위로 올리고 낳겨 분리합니다. 도혜 P

①큰 입자 오염물 텝크

1. 큰 입자 오염물 탱크를 비우고 필요한 경우 칭소합니다.

2. 큰 입자 오염물 탱크를 다시 삼입합니다.

장비 주차하기

1. 프로그램 스위치를 "0" 위치로 돌됩니다.

2.인밸리전드 키를 뭐습니다

3.클리닝 해드 올리기/내리기 레비를 아래로 누르고 오른쪽에 고정합니다.

1.진공바 하강 레버를 위로 돌됩니다.

5.구르지 않도록 장비를 고정시킵니다.

1. 폐수 탱크의 뚜껑을 날습니다. 청수 탱크의 흙에 맞 물리도록 탱크 환기용 플랫을 늘러 폐수 탱크가 선 조될 수 있도록 합니다.

7.필요시배터리를총진합니다.

우탄

△위험

오름경사 구간에서의 주행

부상 위험

최대값을 초과하지 않는 경사 구간에서만 적재 및 하적 은 위해 장비를 운전하십시오(“기술 자료” 캡터 철조)

친진히 운전하십시오.

△ 주의

무게 미준수

부상 및 손상 위험

운반 시 장비 무게에 유의하십시오.

빈 폐수 맹크와 청수 맹크만 장비에 실으십시오

장비는 반드시 보조 인원과 함께 또는 주행 구동장치를 사용하여 직재하십시오.

1. 클리닝 헤드 온리기/내리기 폐달을 아래로 누르고 오른쪽에 고성합니다.
   2.손상을 방지하기 위해 므러지를 떼냅니다.
   3.장치에서 진공바를 분해합니다.
   4.차량으로 운반하는 경우에는 유효한 지침에 따라 미끄러짐 및 전북이 발생하지 않도록 고징 고리를 이용해 징비를 고정하십시오.
   도해 Q

보관

△ 주의

무게 미준수

부상 및 손상 위험

보관 시 장치의 무게에 유의하십시오.

유의

결방

결방된 물에 의한 장비의 손상

장비에서 물은 완전히 비우십시오.

장비는 견빙되지 않는 장소에 보완하십시오.

-본 장비는 실네에받 모관해야 합니다.

-보관 기간이 긴 경우 보관 진에 배더리를 완진히 충진하십시오.

-보관 중에는 적어도 매달 한 번 매터리를 완전히 충선하십시오.

관리 및 정비

⚠️ 위험

예기치 않은 장비 작동

무상위한

프로그램 스위치를 "0" 위치로 돌리십시오.

장비에서 작업하기 전에 인텔리전트 키를 뽑으십시오. 중전기의 전원 골러그룹 뽑으십시오.

● 폐수 및 징수들 배출시키고 폐기하십시오.

안전 점검/정비 계약

귀하의 덜러와 정기 안진 점검 계약을 체결하거나 또는 정비 계약을 체결할 수 있습니다. 상담을 받아 보시기 바랍니다.

서비스 주기

작동 후 매번

유의

부적합한 청소

손상 위험.

장비에 물을 분사하지 마십시오.

부식성 세제는 사용하지 마십시오.

● 폐수를 배출시키십시오

● 폐수 탱크 세칙 시스템으로 폐수 탱크를 징소하십시오.

● 폐수 망크에서 큰 오염물 괜터를 끼내 정소하십시오

广力云

- 터빈 스트레이너를 확인하고 필요한 경우 끼내서 징소하십시오.

● 연싱 세제에 직신 힉견을 이용해 장비를 칭소하십시오.

● R 쿠리닝 헤드에만 적용: 큰 입자 오연물 탱크를 끼내고 비우십시오.

● R 쿠리닝 헤드에만 적용: 물 분매 바를 정소하십시오.

- 식션립을 칭소하고, 마모 여부를 점검하고 필요 시 교세합니다.

클리닝 헤드에서 스크레이퍼 략을 청소하고, 마모 여부를 진감하고 필요 시 교체합니다.

- 브러시를 징소하고, 마모 이부를 점검하고 필요 시 교체합니다.

● 폐수 탱크의 뚜껑을 달습니다. 듣이 얻리 있고 폐수 탱크가 건조된 수 있도록 탱크 환기용 넷개를 누르 십시오.

●배더리를 충진합니다.

납 배터리:

● 충전상태가 50% 미만일 경우 매터리를 중단 없이 완전히 충전하십시오.

- 충전상태가 50% 이상인 경우 다음 사용 시 완전한 자동 기간 동안 사용하는 경우에만 충전하십시오.

리튬 이온 배터리:

●필요한 경우 충전하십시오.

원 1회

● 청수 탱크를 비우고 행CAD니다.

● 청수 필터를 청소합니다.

- 품로터들 칭소합니다.

● 납 배터리가 있는 장치를 일시적으로 징지한 경우: 배터리의 보상 충진을 신시합니다.

배터리 구의 산화 여부를 점검하고 필요 시 브러시로 청소합니다. 인질 케이블의 긴고한 고정에 주의합니다.

● 폐수 탱크와 뚜껑 사이의 실링을 정소하고 기빌싱을 섬선한 후, 필요 시 교환합니다.

● R 클리닝 헤드에만 적용: 브러시 터널을 청소하십시오.

● R 쿠리닝 헤드에반 적용: 쿠리닝 헤드의 물 난비 바를 떼서 수로를 청소합니다.

● 성비가 필요한 납 배터리의 경우, 센의 산ビル도를 점검합니다.

● 상비를 상기간 사용하지 않는 경우 배터리가 완전히 충전된 상태에서 상비를 주차하십시오. 직어도 매달 1회에 걸쳐 배터리를 완전히 충전하십시오.
● 규정된 점검 항목을 고객서비스를 통해 실시하십시오.

매년

정비 작업

큰 오염문 체 첨소

1. 폐수 탱크의 뚜경을 개방하십시오. 도혜 R

①근 오염물 체

1. 큰 오염문 체를 위로 당겨 분리합니다.

2. 큰 오염물 체물 흐르는 물에 행errs니다.

3. 큰 오염날 제를 다시 폐수 탱크에 삽입합니다.

청수 필터 청소

1. 칭수를 배출시키십시오

2.정수 냉크의 잠규장치를 푸십시오. 도해 S

①정수 필터

②청수 냉크 산금장치

3.정수센터를 때내고 게 Ort한 물로 행습니다.

4.청수 필더를 삼입하십시오.

5.칭수 텝크의 잠금장치를 부착합니다.

석선림 뒤집기 또는 교체

식션립이 마모된 경우 이것을 뒤짐기나 또는 교환해야 합니다.

4개의 가장자리가 모두 마모될 때까지 식션림을 3번 뒤집어 사용할 수 있습니다.

1.진공바들 데어 navy니다

2.스타그림을 푸십시오.

도해 T

①스타그림

②교정 멘트

③진공비 내측 부분

④실쇠형 잠금장치

3.진공바의 내측 부분을 당겨 분리합니다.

4.결쇠형 잠금장치를 개방합니다.

5.고성 벤드를 떼어 navy니다.

6.내측 부분에서 석션립을 분리합니다.

도해 U

①와이핑 플랩

②서포트립

③신공비 내측 부분

④교정 멘트

1. 뒤집어진 또는 새로운 선신림을 진공바 내측 부분의 돌출부로 누드십시오.

8.고성 멘드를 부착합니다.

9.진공바의 내측 부분을 상단부로 미십시오

10.스터그림을 산입하고 완전히 조이십시오.

디스크 브러시 교체

참고

강모 길이가 10 mm에 도달하면 디스크 보러시를 교체 하십시오.

1. 콘라닝 해드 올리기/네리기 레버를 아래로 누르고 오른쪽에 고점합니다.

2. 브러시 교환 패달은 아래로 누르십시오.

3.디스크 브러시를 측면에서 클리닝 헤드 밑에서 당겨 뽑습니다.

1.새 디스크 브러시를 클리닝 헤드 밑에 내고,위로 누르고 산全面提升.

브러시 몰러 교체

참고

강모 길이가 10 mm에 도달하면 브러시 론러를 교재하십시오.

1. 큰리닝 헤드 올리기/네리기 레버를 아래로 누르고 오른쪽에 고정합니다.

2. 브리시 교체 버튼을 누릅니다. 도해 V

①브러시 교체 버튼

②베이링 키비

③브러시 몰러

3.베어링 커버를 오른쪽으로 들됩니다.

4.브러시 불러들 배 Bound니다.

5.베어링 지점에 새 전번 브리시 콘리를 배치합니다

6.베이링 지점에 새 후면 브러시 몰려들 배치합니다.

7.베이링 키비들 뒤로 돈러 고정합니다.

물 분매 바 청소

1. 삼글 레버를 원쪽으므로 누르고 동시에 물 분베 바를 클리닝 헤드에서 당시 떼냅니다.

도해 W

①물 분비 타

②잠규 레버

1. 큰러닝 헤드에서 물 분비 바를 떼넘니다.

3.물 분배 바RL 칭소하십시오.

4.바 원쪽은 콘리닝 헤드에 삼임합니다.

5.물 분배 바를 클리닝 헤드 쪽으로 돕려서 오른쪽에 고정합니다.

장애 발생 시 조치

△위험

예기치 않은 장비 작동

무상위험

장비에서 작업하기 전에 인텔리전트 키를 "0"에 두십시오.

장비에서 작업하기 전애 인텔리전트 키를 뽑으십시오. 충전기의 전원 폴러그룹 뽑으십시오.

● 폐수 및 징수를 배출시키고 폐기하십시오.

- 이 표로 제거할 수 없는 장애가 발생하는 경우 고객 서비스에 언락하십시오.

디스플레이에 표시되지 않는 장애

장애 해견
장비의 시동이 걸리지 않습니다 1. 인덱터	진드 키를 꽃으십시오.2. 프로그램 스위치를 원하는 프로그램에 높으십시오.3. 주행 레비를 조작하십시오.4. 배터리를 점검하고 필요 시 충진하십시오.5. 배터리 극이 인결되어 있는지 점검합니다.
물의 양이 충분하지 않습니다 1. 청수의 레벨을 진검하고 필요 시 맹크를 채우십시오.2. 물의 양을 늘请输入.a DOSE 버전: 제어 패널에서 물의 양 버튼으로 물의 양을 조절히십시오.b 다른 비전: 물 양 조전 비튼에서 물의 양을 조전합니다.3. 청수 뎀터를 청소합니다.4. R 클리닝 헤드: 물 분배 비를 청소하십시오.5. 호스의 막힌 여부를 점검하고 필요 시 청소하십시오.
흡입출력이 너무 낮습니다 1. 프로그램 스위치를 NORMAL, 또는 INTENSIVE MODE로 설정하십시오.2. 앱에서 흡입출력을 HIGH로 설정하십시오.3. 장비를 꼬고 폐수를 배출시키십시오.4. 폐수 배출 호스에 뚜껑이 단혀 있는지 점검합니다.5. 폐수 맹크와 뚜껑 사이의 신뢰을 청소하고 기민성을 점검한 후, 필요 시 교환합니다.6. 더빈 스트레이니의 오염 여부를 확인하고 필요 시 칭소하십시오.7. 진공바에서 선신림을 청소하고 필요 시 뒤집거나 또는 교제하십시오.8. 흡입호스의 막힌 여부를 점검하고 필요 시 청소하십시오.9. 흡입호스의 기밀 여부를 점검하고 필요 시 교제하십시오.10. 진공바의 세팅 상태를 점검하십시오.11. 오큐한 손잡이로 폐수 냉크를 잡고 엔에서 위쪽으로 흔됩니다.a 흡입 더빈의 점을 확인하십시오.b 흡입 덕드의 쌀을 확인하십시오.도혜 X1휴입 덕드의 쌀2휴입 더빈의 쌀
칭소 결과가 충분하지 않습니다 1. 속도류	중이십시오.2. INTENSIVE 청소 프로그램을 선택합니다.3. 브러시의 마모 여부를 점검하고 필요 시 교체하십시오.4. 브러시에 오염 여부를 점검하고 필요 시 청소하십시오.5. 브러시 타임 및 세제에 적합한지를 점검하십시오.6. 급수를 확인하십시오.7. 물의 양을 늘립니다.8. 2단계 방법을 사용합니다. 첫 번째 단계에서는 흡워 있어 청소하고 두 번째 단계에서는 흡워으로 창소합니다.
식션 더빈이 빠른 속도로 작동합니다 1. 펴수를 배출시키십시오.2. 품로터를 청소합니다.3. 보풀 필더를 점검하고 필요 시 청소하십시오.4. 흡입호스의 막힌 여부를 점검하고 필요 시 칭소하십시오.5. 진공바의 학힘 여부를 점검하고, 필요 시 학힘 제거
브러시가 회전하지 않습니다 1. 브러시가 이 MOS전로 막히 있는지 점검하고, 필요 시 이 MOS전을 제기합니다.2. 프로그램 스위치를 원하는 프로그램에 놓으십시오.3. 컨리닝 헤드를 내립니다.
청소 시 장비에서 진동이 발생합니다 1. 브러시가 올바르게 장착되었는지 확인하십시오.2. 부드러운 브러시를 사용하십시오.3. 브러시를 교체합니다.
DOSE 비전만 해당: 세계 도장이 작동하지 않습니다	1. 세계동의 세계 장량을 확인하십시오.2. 세계 도장을 높입니다.3. 세계동과 세계 호스의 연견을 확인하십시오.4. 세계통의 원터를 청소하십시오.5. 클리닝 헤드 쪽 호스의 세크 맨브가 박혔는지 확인하십시오.6. 호스에 누들이 있는지 확인하십시오.7. 제제 뭐프의 기능을 확인하십시오.
폐수 배출 호스가 박혔습니다 1. 배출 호스에서 미터링 장치의 뚜껑을 이상시오.2. 흡입호스를 진공바에서 밧고 손으로 막으십시오.3. 프로그램 스위치를 흡입이 있는 프로그램으로 설정하십시오.막힘 물질이 배출 호스에서 폐수 막크로 흡입됩니다.

디스플레이에 표시가 있는 오류

장애 원인 해결
KIK 산업 인텔리진트 키가 산입되지 않!	다 Syn. ● 인텔리진트 키를 산입하십시오.
잘못된 뽡 산입된 인텔리전트 키가 선택한 기능의 실행을 승인하지 않습니다.	다 Syn. ● 사용된 인텔리전트 키가 잔금 해제되어 있을 수 있습니다(케이스에 따라 다름).
권한 없음 산입된 인텔리진트 키가 선택한 기능의 실행을 승인하지 않습니다.	다 Syn. ● 사용된 인텔리전트 키가 잔금 해제되어 있을 수 있습니다(케이스에 따라 다름).
그럽 스위치를 해제하십시오!	장치가 켜지면 주행 레버가 작동됩니다.	● 두 주행 레비를 모두 놓습니다.
배터리 레벨 낮음 매터리가 거의 비었습니다.	장비의 청소 기능이 자동으로 끼집니다.	● 장비를 충전 스테이션으로 이동하이 매터리를 충전하십시오.
배터리 방진 배터리가 비어 있습니다. 징소 기능과 주행 드라이브가 꺼집니다.	정비를 끄고 잠시 기다렸다가 다시 켜십시오. 이어서 옹진 스테이션으로 이동하십시오. 필요한 경우 전원이 끼진 상태에서는 중전 스테이션으로 밀니다. 배터리를 충진합니다.
물 흐름 오류	진기 급수 밸브에 결험이 있습니다.	● 고객 서비스에 알きます.
드라이브 모터 과부하	주행 모더의 소비 진력이 너무 높습니다.	● 주행 드라이브에 이물질이 있는지 확인하십시오.● 경사가 적은 경로를 선택하십시오.● 장비를 끄고 잠시 기다 Lid다가 장비를 다시 켜십시오.
드라이브 모터 장김	주행 모니가 잠겠습니다.	● 주행 드라이브에 이물질이 있는지 확인하십시오.● 각 구동 훨을 개별적으로 들어울리 잘 돌아가는지 확인합니다.

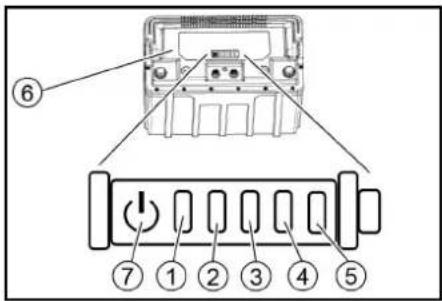

리튬 이온 배터리 상태 표시기

①상태 LED
②표시등 LED 1
③RE시동 LED 2
④표시등 LED 3
⑤표시등 LED 4
⑥배터리
⑦

1.바튼을 5초간 누릅니다.

• LED가 켜지지 않음: 매터리를 중전합니다.
• 상태 LED가 녹색으로 켜짐: 5개의 LED는 모두 베터리의 충진 상태를 나타냅니다.
• 상태 LED가 빨간색으로 켜짐: LED는 오류를 나타 neph니다. 다음 표에 실명된 오류는 사용자가 해결할 수 있습니다. 제시되지 않은 오류 표시가 나타나는 경우 KÄRCHER 고객 서비스에 알리십시오.

(1)	(2)	(3)	(4)	(5)	원인	해결
빨간색	-	-	-	-	베터리가 너무 믿겁습니다.	베터리를 식히십시오.
빨간색	-	-	-	녹색	배터리 편리 시스템이 너무 뜨겁습니다.	배터리를 식히십시오.
빨간색	-	-	녹색	-	베터리가 충전하기에 너무 차감습니다.	장비를 따뜻한 곳으로 옮기고 베터리가 따뜻해질 때까지 기다립니다.
빨간색	-	-	녹색	녹색	충진 시 소비 진립이 너무 높습니다.	충진기 전원 푼러그를 분리합니다. 10초 동안 기다립니다. 전원 플러그를 다시 꽃습니다. 문제가 다시 나타나면 충전기를 교체하십시오.
					장비의 진력 소비가 너무 높습니다.	장치를 고십시오. 전원을 견 후 문제가 나시 발생하면 장비에서 문제들 찾으십시오.
빨간색	-	녹색	-	녹색	단타.	모든 베터리 연결을 확인하십시오.
빨간색	-	녹색	녹색	-	빙진 시 셀 진압이 너무 낮습니다.	베터리를 충진합니다.
빨간색	-	녹색	녹색	녹색	충전 시 실 전압이 너무 높습니다.	베터리를 20% 남은 용방까지 방전하십시오. 이어서 베터리를 충전합니다.
빨간색	녹색	-	-	녹색	배터리 진압이 너무 낮습니다.	베터리를 충진합니다.
빨간색	녹색	-	녹색	-	충전 파징에서 장애.	충전기 전원 플러그를 분리합니다. 10초 동안 기다립니다. 전원 플러그를 다시 꽃습니다. 문제가 다시 나타나면 충전기를 교체하십시오.
빨간색	녹색	-	녹색	녹색
빨간색	녹색	녹색	-	-	베터리가 전력을 출력하기에 너무 차감습니다.	장비를 따뜻한 곳으로 옮기고 베터리가 따뜻해질 때까지 기다립니다.
빨간색	녹색	녹색	녹색	-	전리 출력에 장애가 있습니다.	장치를 고십시오. 장애가 지속되면 고객 서비스에 문의하십시오.

부대용품

브리시 물리가 포함된 클리닝 헤드 부대용품
A: 포장 단위, B: 장비에 필요한 수량

명칭	부품 번호	설명	A	B
브리시 롯리, 적색 (중간, 표준)	4.035-184.0	일상 청소를 위한 빨간색 기본 롯리 브리시.	1	2
브러시 롯러, 백색 (연성)	4.762-409.0	민감한 마닥재 칭소를 위한 흰색 롯러 브러시.	1	2
브리시 롯리, 오렌지색 (높음/낮음)	4.762-410.0	구조화된 바닥제의 복히 효과적인 청소를 위한 고지 구조의 주황색 롯리 브리시.	1	2
브러시 롯러, 녹색 (경성)	4.762-411.0	기본 칭소 및 심하게 눈러 붓은 오염 제거를 위한 녹색 연마 롯러 브러시.	1	2
브리시 롯리, 검정색 (매우 경성)	4.762-412.0	북히 심하게 술리 붓은 오염이 있는 민간하지 않은 바닥제의 기본 청소를 위한 복별히 강한 연마력의 검은색 롯러 브러시.	1	2
극세사 롯러	4.114-010.0	도자기 석기 타임에 이상직입니다. 회색 박을 확실하고 부드럽게 제거하기 위한 극세사 롯리.	1	2
패드 롯러 샤프트	4.762-415.0	Beer러 패드나 국세사 롯러를 고정하기 위한 알루비뉴 패드 롯러 샤프트.	1	2
predominance 패드, 황색 (인성)	6.369-732.0	구조화되지 않은 바닥제 청소 및 광색을 위한 노란색 롯리 패드.	20	40
predominance 패드, 적색 (중간)	6.369-734.0	구조화되지 않은 바닥제의 임상 청소를 위한 빨간색 기본 롯러 패드.	20	40
predominance 패드, 녹색 (징성)	6.369-733.0	구조화되지 않은 바닥제에서 기본 청소 및 신하게 눈리 붓은 오염을 제거하기 위한 녹색 연마 롯리 패드.	20	40

디스크 브러시가 포함된 클리닝 헤드 부대용품
A:포장 단위,B:장비에 필요한 수량

명칭 부품 번호 설명 A B
	D 51 D 60 D	51 D 60
디스크 보러시, 전연(연성) 4.903-	027.0	4.905-016.0	구조화된 바닥제의 청소와 평택을 위한 전연색 소프트 디스크 보러시, 1 1	2
디스크 보러시, 백색 4.905-	028.0	4.905-015.0	믿감한 바닥제를 부드럽게 칭소할 수 있는 휴색 소프트 디스크 보러시, 1	1 2
디스크 보러시, 적색 (중산, 표준) 4.905-	026.0	4.905-014.0	징기적인 일상 청소를 위한 빨산색 기본 디스크 보러시.	1 1 2
페드, 검정색 (경싱)	1.905-029.0	4.905-017.0	복히 심하게 늦러 붙은 오염이 있는 민간하지 않은 바닥재의 기본 정보를 위한 매우 강한 면마력의 깁은색 디스크 보러시.	1	1	2
비세 다이아몬드 패드, 녹색	6.371-240.0	6.371-233.0	광택이 있는 바닥재의 광택을 위한 녹색의 니세 다이아몬드 디스크 패드. 고광택 표년이 가능하며 길징화에도 사용할 수 있습니다.	5	1	2
기천 다이아몬드 패드, 백색	6.371-260.0	6.371-246.0	단단한 바닥제용 휴색 기천 다이아몬드 디스크 패드. 작은 흡짐을 제기하고 노란색 다이아몬드 디스크 패드로 추가 처리를 위해 캐ốt하고 균일한 무광 베이스를 만듭니다.	5	1	2
köz간 기천기 다이아몬드 패드, 황색	6.371-261.0	6.371-247.0	단단한 바닥제를 처리 및 관리하기 위한 노란색 다이아몬드 디스크 패드. 녹색 다이아몬드 디스크 패드로 더욱 광택을 낼 수 있는 고광택 표면용.	5	1	2
페드 구동판	4.762-593.0	4.762-445.0	멜라인 패드 사용 시 필요하지만 일반 패드에도 사용 가능. 패드를 고징하기 위한 주가 후크가 있는 패드 옹더. 클리닝 헤드 D 51의 패드 옹더에 패드를 더욱 강력하게 고징.	1	1	2

진공바 부대용품

A:포장 단위,B:장비에 필요한 수량

명칭	부품 번호	설명	A	B
석신립 세드, Linatex	4.400-011.0	폭이 850mm인 포살선형 전공비용 내인열성 석신 림 세드 Linatex®.	쌍	1쌍
식션립 세드, PU	4.400-005.0	폴리우레단 소계 내마모성, 내유성 식션 림.	쌍	1쌍

기술 데이터

		D 51	D 60	R 55
일반
주행 속도(최대)	km/h	6	6	6
이론적 시간당 청소 면적	m^2/h	3060	3600	3060
신제 시간당 칭소 면적	m^2/h	1380	1620	1490
폐수 냉크 용량	1	50	50	50
근 입자 오염물 략크 용량	1	-	-	3.5
세제 냉크 용량 (도스 유신)	1	3	3	3
세제 미터링	%	0...3	0...3	0...3
위터 미터링	l/min	0...2.5±0.2	0...2.6±0.2	0...2.6±0.2
치수
진이	mm	1375	1290	1284
폭, 진공바 제외	mm	542	542	542
높이	mm	1082	1082	1082
작업폭	mm	510	600	550
포장 치수 lxwxh	mm	1505x770x1271	1505x770x1271	1505x770x1271
타이어
진방 휠, 폭	mm	50	50	50
진방 휠, 적경	mm	200	200	200
후방 휠, 폭	mm	28	28	28
후방 휠, 적경	mm	100	100	100
무게
허용 충중량	kg	245	241	235
빈 중량 (온빈 중량)	kg	195	191	185
브러시 압박릭, 최대	N (kg)	290 (29)	250 (25)	155 (15.5)
브러시 압릭, 최대	N/m^2(g/cm^2)	3.2(32)	2.5(25)	6.3 (63)
장치 성능
징격전압	V	24	24	24
정격 진압, 리듬 이온	V	25.6	25.6	25.6
배터리 용량	Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
배터리 용량, 리듬 이온	Ah (5 h)	80	80	80
평균 입력 전력	W	1300	1300	1350
구동 모니 출력	W	130	130	130
서신 터빈 출력	W	250	250	250
브러시 드라이브 출력	W	800	800	980
보호 등급		IPX3	IPX3	IPX3
진공
휴입출력, 공기량	l/s	21	21	21
부압 (최대)	kPa (mbar)	9.5 (95)	9.5 (95)	9.5 (95)
칭소 브러시
브러시 적경	mm	510	600	96
브러시 진이	mm	-	-	550
브러시 속도	l/min	140	150	965

			D 51	D 60	R 55
내부 충전기
경격진압 V 100...240 100...240 100...240
주파수 Hz 50-60 50-60 50-60
충진 진압 A max 5 max 5 max 5
환경 조건
허용 온도 범위 °C 5...40 5...40 5...40
최대		살		온	도
충진 시스템 수압		MPa (bar)	1(10)	1(10)	1(10)
폐수 탱크 세적 시스템 수압		MPa (bar)	1 (10) 1 (10) 1 (10)
상대 슈도 %	20...90	20...90	20...90
정사
자업 영역 최대 경사		%	2	2	2
EN 60335-2-72에 따른 조사값
수동 안 진동값 m/s		^2	0.2	0.2	0.2
물확실성 K		m/s^2	0.2	0.2	0.2
온위 레벨 LpA	징	상		모	드
분확신성 KpA		dB(A)	2	2	2
온항 파워 레벨 LWA + 물확실성 KWA 징		상		모	드

기술 수정에 따라 변경된 수 있습니다.

보증

어느 나라에시나 당사의 공인 마케팅 회사들이 발표한

보증 조건이 적용됩니다.장비에 고장이 생기면 보증 기

간 내에는, 제료나 제조 상의 결함이 그 원인인 한, 무

료로 수리해 드립니다.보증 진이 생긴 경우 구매 잉수

승을 판매짐이나 가장 가까운 공인 고객 서비스 센터에 제시히시기 바랍니다.

(주소는 뒷면에 있습니다)

EU 적합성 선언서

저희는 아래에 기술된 기계가 그 설계 및 구조뿐만 아니

라 당사가 시장에 제공한 버진을 바탕으로 EU 지침의

안전 및 선강 관련 요선을 준수한을 선인합니다.당사

의 동의 없이 기계를 변경할 경우,이 선언의 유효성은

무효가 됩니다

세품:바닥용 청소기

유형: 1.533-xxx

관련 EU 지침

2006/42/EC(+2009/127/EC)

2014/30/EU

2014/53/EU (TCU)

적용되는 동일 표준

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311:2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3:2007+A1:2011

시명위은 이사진으로부터 진권을 위임받아 권한을 대리합니다.
