Өнім түрі	Сүңгу сорғы / Лас су сорғысы
Модель	SP 16.000 Flood Box
Бренд	Kärcher
Максималды беру мөлшері	16.000 л/сағ
Максималды көтеру биіктігі	8 м
Максималды қысым	0,8 бар (0,08 МПа)
Максималды сүңгу тереңдігі	7 м
Рұқсат етілген сұйықтықтар	Тұщы су, аз ластанған су (20 мм дейінгі бөлшектер), бассейн суы, жуу ерітіндісі
Сұйықтық температурасы	5 °C-тан 35 °C-қа дейін
Номиналды кернеу	230-240 В
Желі жиілігі	50 Гц
Номиналды қуат	550 Вт
Салмағы (керек-жарақсыз)	4,9 кг
Қорғау дәрежесі	IPX8 (тұрақты су астында)
Кабель қосылысы	Айырлы желі кабелі, ұзындығы көрсетілмеген (әдетте 10 м)
Қалтқылы қосқыш	Иә, автоматты режим үшін биіктігі реттеледі
Қосу мүмкіндіктері	1", 1 ¼", 1 ½" түтіктерге арналған Quick-Connect жүйесі; қосымша кері клапаны бар G 1"
Қалдық көтеру биіктігі (қолмен)	25 мм
Ең төменгі сұйықтық деңгейі (қолмен)	60 мм
Жеткізу жиынтығы	Сорғы, қосқыш құбыр G 1 ½, сорғы қосу бөлігі, пайдалану нұсқаулығы
Күтім	Күтім қажет емес; қолданғаннан кейін таза сумен шайыңыз
Қолдануға жарамды	Су тасқыны, резервуарларды босату, құдықтар, кемелер
Кепілдік	Kärcher шарттары бойынша өндіруші кепілдігі

Жиі қойылатын сұрақтар - SP 16.000 Flood Box Kärcher

Kärcher SP 16.000 Flood Box қандай сұйықтықтарды бере алады?

Сорғы тұщы суға, аз ластанған суға (20 мм дейінгі бөлшектер), қоспалардың тиісті дозадағы бассейн суына және жуу ерітіндісіне жарамды. Жарамсыз: жарылғыш, жанғыш немесе коррозиялық сұйықтықтар, майлар, тұзды су және дәретхана ағынды суы.

Максималды беру мөлшері мен көтеру биіктігі қандай?

Максималды беру мөлшері 16.000 л/сағ, максималды көтеру биіктігі 8 м. Нақты өнімділік түтік диаметрі мен ұзындығына байланысты.

Сорғыны үздіксіз жұмыс істеуге бола ма?

Жоқ, сорғы үздіксіз тұрақты жұмысқа (мысалы, тоғандардағы айналым) немесе стационарлық орнатуға арналмаған. Үздіксіз жұмыс кезінде зақым келуі мүмкін.

Сорғыға түтікті қалай жалғаймын?

Сорғыда Quick-Connect жүйесі бар. G 1 ½ сорғы қосу бөлігін қосқыш құбырға бұрап, түтікті бөлікке кигізіп, түтік қысқышымен бекітіңіз. Содан кейін қосқыш құбырды Quick-Connect-қа шерткенше салыңыз.

Сорғы автоматты түрде жұмыс істей ме?

Иә, автоматты режимде қалтқылы қосқыш сұйықтық деңгейі қосу биіктігіне жеткенде сорғыны қосады, ал өшіру биіктігінен төмендегенде өшіреді. Қалтқының биіктігін реттеуге болады.

Сорғыны суға қаншалықты терең батыруға болады?

Максималды сүңгу тереңдігі 7 м.

Сорғы жұмыс істеп тұрса да, бермей жатса, не істеу керек?

Мүмкін себептер: сорғыдағы ауа (бірнеше рет желі айырын суырып қайта қосу), бітелген қабылдау аймағы (тазалау), қолмен басқаруда сұйықтық деңгейінің тым төмендігі (сорғыны тереңірек батыру).

Қолданғаннан кейін сорғыны қалай тазалау керек?

Ластанған суды немесе қоспалары бар суды бергеннен кейін дереу таза тұщы сумен шайыңыз. Ол үшін сорғыны таза сумен жүргізіңіз, содан кейін желі айырын суырып, қосылыстарды тазалаңыз. Сыртын жұмсақ шүберекпен сүртіңіз.

Аяздан қорғау қажет пе?

Иә, сорғы аяздан қорғалуы керек. Сақтау алдында толығымен босатып, кептіріңіз, аязсыз жерде сақтаңыз. Аяз зақым келтіруі мүмкін.

Қандай керек-жарақтар бар?

Kärcher түпнұсқа керек-жарақтары, мысалы, кіші түтіктерге арналған кері клапаны бар G 1 (6.997-359.0) сорғы қосу бөлігі, сондай-ақ ұсақ бөлшектерге арналған алдын ала сүзгі. Ақпарат www.kaercher.com сайтында.

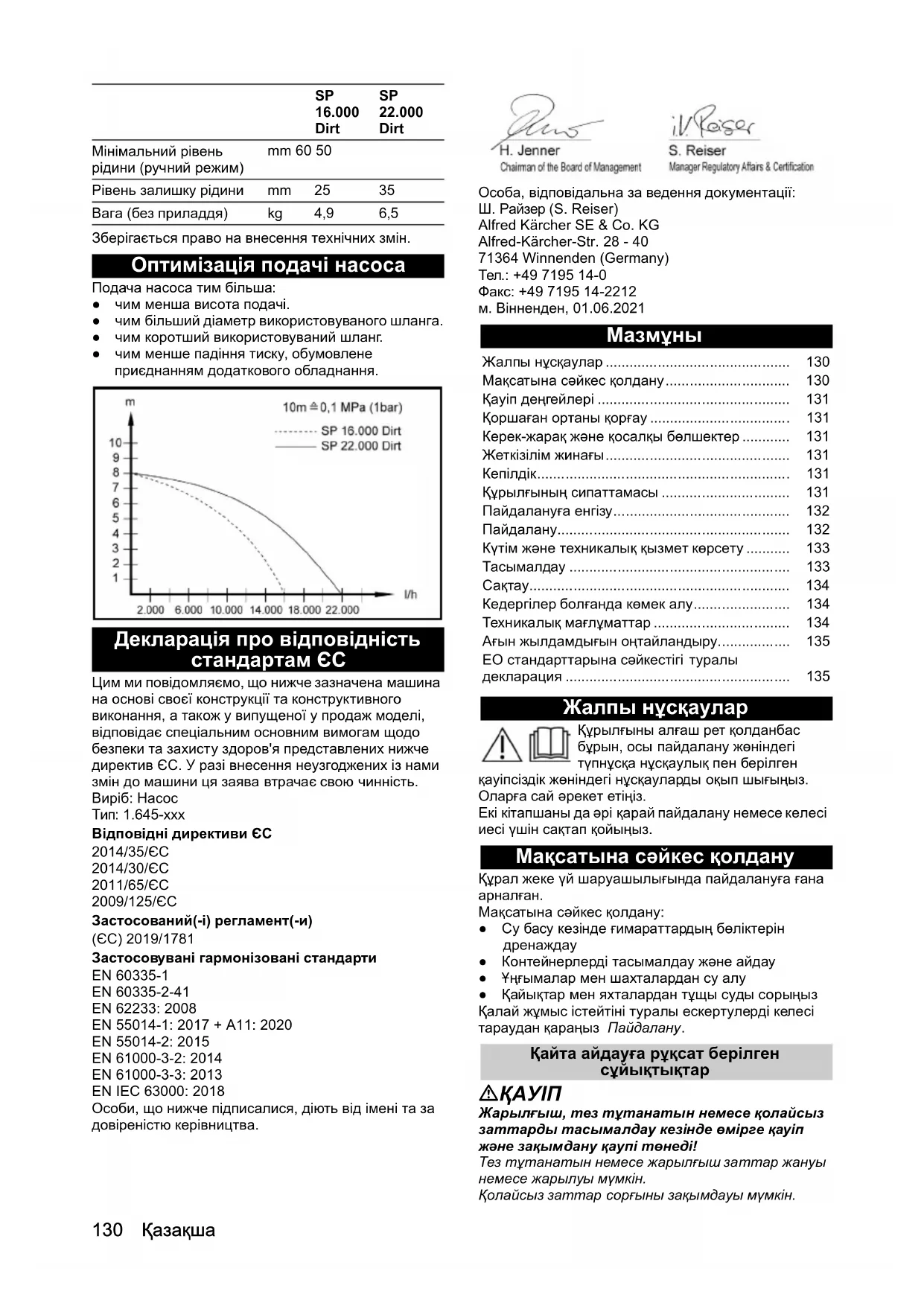

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SP 16.000 Flood Box Kärcher

Қауіп деңгейлері 131

Қоршаған ортаны қорғау 131

Керек-жарақ және қосалқы бөлшектер ...... 131

Жеткізілім жинағы 131

Кепілдік.... 131

Құрылғының сипаттамасы 131

Пайдалануға енгізу.... 132

Пайдалану.... 132

Күтім және техникалық қызмет көрсету ...... 133

Тасымалдау 133

Сақтау.... 134

Кедергілер болғанда көмек алу.... 134

Техникалық мағлұматтар 134

Ағын жылдамдығын оңтайландыру.... 135

ЕО стандарттарына сәйкестігі туралы декларация 135

Жалпы нұсқаулар

Құрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен берілген

қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз.

Оларға сай әрекет етіңіз.

Екі кітапшаны да әрі қарай пайдалану немесе келесі иесі үшін сақтап қойыңыз.

Мақсатына сәйкес қолдану

Құрал жеке үй шаруашылығында пайдалануға ғана арналған.

Мақсатына сәйкес қолдану:

• Су басу кезінде ғимараттардың бөліктерін дренаждау
• Контейнерлерді тасымалдау және айдау
• Ұңғымалар мен шахталардан су алу
• Қайықтар мен яхталардан тұщы суды сорыңыз. Қалай жұмыс істейтіні туралы ескертулерді келесі тараудан қараңыз: Пайдалану.

Қайта айдауға рұқсат берілген сұйықтықтар

⚠️ҚАУІП

Жарылғыш, тез тұтанатын немесе қолайсыз заттарды тасымалдау кезінде өмірге қауіп және зақымдану қаупі төнеді!

Тез тұтанатын немесе жарылғыш заттар жануы немесе жарылуы мүмкін.

Қолайсыз заттар сорғыны зақымдауы мүмкін.

Жарылғыш, тез тұтанатын немесе коррозияға ұшырайтын сұйықтықтарды немесе газдарды (мысалы, отын, керосин, нитро сұйылтқыш), майды, тұзды суды, дәретханадағы ағынды суларды немесе таза суға қарағанда аз ағатын суды сорып алмаңыз.

Қайта айдауға рұқсат берілген сұйықтықтар:

• Ластанудың белгілі бір деңгейіне дейінгі тұщы су. SP 16.000 Dirt: 20 мм түйіршіктерге дейін ластану деңгейі бар су SP 22.000 Dirt: 30 мм түйіршіктерге дейін ластану деңгейі бар су
• Қоспалар тиісті түрде мөлшерленген жүзу бассейндерінің суы.
• Жууға арналған су, мысалы, ағып жатқан кір жуғыш машиналардан. Содан кейін сорғыны мөлдір таза сумен шайыңыз және тазалаңыз, Шайыңыз және тазалаңыз-тарауды қараңыз.
• Сорылатын сұйықтықтардың температурасы 5°C-тан 35°C-қа дейін болуы керек.

Тиісті түрде пайдаланбауы

НАЗАР АУДАРЫНЫҢ

Аязға байланысты зақымдану қаупі бар!

Аязда жұмыс істеу құрылғыны зақымдауы мүмкін.

Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін.

Құрылғыны аязда пайдаланбаңыз.

Құрылғыны аяздан қорғаңыз.

НАЗАР АУДАРЫНЫ

Үздіксіз жұмыс кезінде зақымдану қаупі бар!

Құрылғы үздіксіз жұмыс істеуге жарамайды.

Құрылғыны ұзақ уақыт бойы үздіксіз (мысалы, тоғандардағы үздіксіз айналым) немесе тұрақты қондырғы ретінде (мысалы, сорғы станциясы, субүрқақ сорғысы) пайдаланбаңыз.

Нұсқау

Өндіруші мақсатына сай пайдаланбау және дұрыс іске қоспау нәтижесінде туындаған ықтимал зақымдар үшін жауапты болмайды.

Қауіп деңгейлері

⚠️ҚАУІП

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

⚠️ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠️АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

- Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе

утилизациялау нәтижесінде адам

денсаулығына және қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.kaercher.com/REACH

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне қатысты сұрақтарыңыз болса, бұйымды сатып алған сауда мекемесіне немесе жақын жердегі өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте)

Құрылғының сипаттамасы

Суреттері бар бетті қараңыз, Сурет А

① Жылжытуға арналған сап ② Ашасы бар қуат сымы ③ Автоматты желдету құрылғысы ④ Жылдам қосылым ⑤ G 1 ½ сорғының байланыстырушы элементі (1", 1 ¼" және 1 ½" шланг қосылымы және G 1 ½ – бұранда) ⑥ Жалғау бөлігі (G 1 ½ – бұранда) ⑦ Бекіткіш (қалқымалы қосқыш) ⑧ Биіктікті реттеу (қалқымалы қосқыш) ⑨ Қалқымалы қосқыш ⑩ *G 1 сорғының байланыстырушы элементі (¾" және 1" шланг қосылымы және G 1 – бұранда) ⑪ *Кері соққы клапаны ⑫ G 1 – бұрандалы қосылым (SP 16.000 Dirt) ⑬ Алдын ала тазалау сүзгісі (SP 22.000 Dirt)

* жеткізу жиынтығына қосылмаған.

Пайдалануға енгізу

⚠️ҚАУІП

Электр тогының соғуы және жарақат алу қаупі! Құрылғыда электрлік және механикалық компоненттер бар.

Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны әрқашан қуат көзінен ажыратыңыз.

Нұсқау

Шлангтың ұзындығы неғұрлым қысқа және диаметрі неғұрлым жоғары болса, беру жылдамдығы соғұрлым жоғары болады.

Сорғының бітелуіне жол бермеу үшін диаметрі

1 ¼"-ден аз шланг үшін алдын-ала сүзгіні қолданыңыз.

- SP 16.000 Dirt арнайы керек-жарақтары

- SP 22.000 Dirt құрылғысына тіреу аяғы кіріктірілген

Сорғы қосылымы алынбалы жүйемен жабдықталған (жылдам қосылым).

G 1 ½ сорғының байланыстырушы элементі және

G 1 бұрандалы қосылымы бар жалғау бөлігі құрылғыны жеткізу жиынтығына бөлшектелген түрде кіреді.

Нұсқау

G 1 ½ сорғының байланыстырушы элементіне диаметрі 1", 1 ¼" және 1 ½" шлангтарды қосуға болады.

Қажетті өлшемдегі түйіршіктері бар заттарды қайта айдау үшін жеткілікті үлкен диаметрдегі шлангіні таңдап, G 1 ½ сорғының байланыстырушы элементін саңылаулар бойынша қысқарту керек. Сондай-ақ, түйіршіктері кішкентай заттар үшін үлкен диаметрдегі шлангі ұсынылады: бұл арқылы үлкен ағынның көлеміне қол жеткізуге болады.

1", 1 ¼" немесе 1 ½" шлангты пайдаланған кезде шлангты сорғыға қосыңыз:

1 G 1½ сорғының байланыстырушы элементін жалғау бөлігіне бұраңыз. Сурет В

2 Шланг қысқышын шлангқа сырғытыңыз.

3 Шлангты G 1 ½ сорғының байланыстырушы элементіне сырғытып, шланг қысқышымен бекітіңіз.

4 Жалғау бөлігін жылдам қосылым ішіне итеріңіз. Сурет С

³/₄ " немесе 1" шлангты (SP 16.000 Dirt)

пайдаланған кезде шлангты сорғыға қосыңыз:

1 G 1 – бұрандалы қосылымын жалғау бөлігіне бұраңыз.

2 G 1 сорғының байланыстырушы элементінің арнайы керек-жарақтарын (6.997-359.0 G 1 сорғының байланыстырушы элементі (33,3 мм), оның ішінде кері соққы клапаны – жеткізу жиынтығына кірмейді) G 1 бұрандалы қосылымына орнатыңыз:

а Кері сокқы клапанын G 1 бұрандалы қосылымына «ЖОҒАРЫ» сөзі оқылатындай етіп қойыңыз.

b G 1 сорғының байланыстырушы элементін G 1 бұрандалы қосылымына бұрап салыңыз.

3 Шланг қысқышын шлангқа сырғытыңыз.

4 Шлангты G 1 сорғының байланыстырушы элементіне сырғытып, шланг қысқышымен бекітіңіз.

5 Жалғау бөлігін жылдам қосылым ішіне итеріңіз. Сурет С

Сорғыны орнату/батыру:

1 Қалқымалы қосқыштың биіктік реттегішін бекіткішке салыңыз.

Сурет D

2 Сорғыны сорылатын сұйықтықта қатты бетке мықтап орнатыңыз немесе оны тасымалдау тұтқасына бекітілген арқанмен батырыңыз.

Нұсқау

Сору аймағы кірмен бітеліп қалмауы керек. Егер жер лай болса, сорғыны кірпішке немесе ұқсас нәрсеге салыңыз. Сорғының тураланғанына көз жеткізіңіз. Сорғыны кабельден немесе шлангтан ұстап тасымаңыз.

Пайдалану

⚠️ҚАУІП

Ток соғудан өмірге қауіп бар!

Кернеу өткізгіш бөлшектерге тиген кезде, электр тогының соғуынан өмірге қауіп төнеді.

Жұмыс кезінде тасымалдау тұтқасына бекітілген кабельге немесе сорылатын сұйықтықпен байланыста болатын кез-келген затқа (мысалы, сорылатын сұйықтыққа шығатын құбырлар, тұтқалар) тигізбеңіз және сорылатын сұйықтыққа қол тигізбеңіз.

Автоматты желдету құрылғысы

1. Сұйықтық деңгейі төмен болған кезде сорғыға сорылған немесе сорғыдағы кез келген ауа автоматты желдету құрылғысы арқылы сыртқа шығады. Ауадан басқа сұйықтық ағып кетуі мүмкін. Егер сорғы сұйықтық деңгейі төмен болғанда толтыруда қиындыққа тап болса, толтыру процесіне көмектесу үшін қуат сымын қайта-қайта ажыратып, қосыңыз.

Сурет E

Автоматты режим

1. Биіктікті реттеу мен кабель ұзындығы арқылы қалқымалы қосқышты орнатыңыз.

Нұсқау

Сорғыны қараусыз пайдаланған кезде, сорғы сенімді түрде өшірілуін қамтамасыз ету үшін қалқымалы қосқышты әрқашан жоғарғы күйге қойыңыз.

Сурет F

Нұсқау

Қалқымалы қосқыш ең төменгі күйге орнатылғанда, қалқымалы қосқыш пен ілмек арасындағы кабель ұзындығын 2,5 см етіп реттеңіз, кабельдегі таңбаны қараңыз.

Сурет G

1. Ашаны розеткаға салыңыз.

Нұсқау

Автоматты режимде қалқымалы қосқыш айдау процесін автоматты түрде басқарады.

Сұйықтық деңгейінің көтерілуіне байланысты қалқымалы қосқыш қосу биіктігіне жеткенде сорғы қосылады.

Сұйықтық деңгейінің төмендеуіне байланысты қалқымалы қосқыш өшіру биіктігіне жеткенде сорғы өшеді.

Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру керек.

Қалқымалы қосқыш пен бекіткіш арасындағы кабель ұзындығы кемінде 2,5 см болуы керек.

Қосу биіктігі/өшіру биіктігі (қалқымалы қосқыш төменгі позицияда):

Мин/макс	SP 16.000 Dirt	SP 22.000 Dirt
Косу биіктігі см*	18/21	20/24
Өшіру биіктігі см*	4/12 6/15

Қосу биіктігі/өшіру биіктігі (қалқымалы қосқыш жоғарғы позицияда):

Мин/макс	SP 16.000 Dirt	SP 22.000 Dirt
Қосу биқтігі см*	28/31	33/36
Өшіру биқтігі см*	14/22 19/27

* Ауыстырып-қосу биіктігі қалқымалы қосқыштың жағдайына және қалқымалы қосқыш пен бекіткіш арасындағы кабельдің ұзындығына байланысты. Кабельдің ұзындығын әдепкі бойынша қалдыруды ұсынамыз.

Қолмен басқару режимінде сорғы барлық уақытта қосулы күйде қалады. Сұйықтық деңгейі кем дегенде 60 мм (SP 16.000 Dirt) немесе 50 мм (SP 22.000 Dirt) болуы керек, осылайша сорғы қолмен басқару режимінде өздігінен сорыла алады. Сорғы 25 мм (SP 16.000 Dirt) немесе 35 мм (SP 22.000 Dirt) қалдық сұйықтық деңгейіне дейін сора алады. Сұйықтықтың көрсетілген қалдық деңгейіне тек қолмен басқару режимінде қол жеткізіледі. Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру керек.

1. Қалқымалы қосқышты бекіткіште жоғары қаратып бекітіңіз. Сурет Н

НАЗАР АУДАРЫҢЫЗ

Құрғақ күйінде жұмыс істеу кезінде зақымдану қаупі бар!

Құрғақ жұмыс сорғының тозуына әкеледі. Қолмен басқару режимінде сорғыны қараусыз қалдырмаңыз. Құрғақ жұмыс кезінде желілік ашаны дереу розеткадан суырыңыз.

1. Желі істікшесін розеткадан ажыратыңыз. Құрылғы тоқтайды.

НАЗАР АУДАРЫҢЫЗ

Зақымдау тәуекелі!

Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі. Құрылғыны әр қолданғаннан кейін дереу шайыңыз және тазалаңыз.

1. Егер лас немесе қоспасы бар сұйықтық айдалса, жұмысты тоқтатқаннан кейін құрылғыны дереу шайыңыз және тазалаңыз. «Шайыңыз және тазалаңыз» тарауын қараңыз.
2. Құрылғы мен керек-жарақтарды босатып, құрғатыңыз.

Күтім және техникалық қызмет көрсету

Электр тогының соғу және жарақат алу қаупі! Құрылғыда электрлік және механикалық компоненттер бар.

Балаларға тазалау және пайдаланушының техникалық қызмет көрсету жұмыстарын жүргізуге тыйым салынады.

Шайыңыз және тазалаңыз

НАЗАР АУДАРЫҢЫЗ

Зақымдау тәуекелі!

Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі.

Құрылғыны әр қолданғаннан кейін дереу шайыңыз және тазалаңыз.

1 Егер айдалатын сұйықтық кір болса немесе құрамында қоспалар болса, құрылғыны содан кейін шаю керек: Құрылғыдан барлық кір немесе қоспалар шайылғанша, қоспасыз таза тұщы суды құрылғымен сорыңыз.

Электр тогының соғу және жарақат алу қаупі!

Құрылғыда электрлік және механикалық компоненттер бар.

Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны әрқашан қуат көзінен ажыратыңыз.

2 Желі істікшесін розеткадан ажыратыңыз. 3 Жылдам қосылу түймесін басып, қосылым бөліктерін тартып алыңыз. Сурет С

4 Қажет болса, шланг пен жылдам қосылым құрылғысындағы қалдықтарды алып тастаңыз.

5 Құрылғының сыртын жұмсақ, таза шүберекпен және мөлдір тұщы сумен тазалаңыз.

6 Құрылғы мен керек-жарақтарды босатып, құрғатыңыз.

Техникалық қызмет көрсету

Құрылғы техникалық қызмет көрсетуді қажет етпейді.

Тасымалдау

Қолмен тасымалдау

⚠АБАЙЛАҢЫЗ

Бос кабельдер мен шлангтарға сүрінуден жарақат алу қаупі бар.

Құрылғыны жылжытқан кезде кабельдер мен шлангтарға назар аударыңыз.

1. Құрылғыны тұтқасынан көтеріңіз және тасыңыз. Көлік құралдарымен тасымалдау

⚠️ЕСКЕРТУ

Жарақат алу қаупі, зақымдану қаупі бар!

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Тасымалдау кезінде оның жылжып кетуіне немесе айналасына лақтырылуына жол бермеу үшін құрылғыны қолданыстағы нұсқауларға сәйкес қойыңыз немесе бекітіңіз.

1. Құрылғыны көліктерде тасымалдау кезінде қолданыстағы нұсқауларға сәйкес оны сырғып кетуден және аударылып кетуден сақтаңыз.

Сақтау

НАЗАР АУДАРЫҢЫЗ

Аязға байланысты зақымдану қаупі бар!

Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін.

Сақтамас бұрын құрылғы мен керек-жарақтарды толығымен босатыңыз.

Құрылғыны аяздан қорғаңыз.

Құрылғыны ашық ауада емес, аязсыз жерде сақтаңыз.

⚠ АБАЙЛАҢЫЗ

Жарақат алу және зақымдану қаупі бар!

Құрылғы көлбеу беттерде аударылып кетуі мүмкін.

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

1. Сорғы мен керек-жарақтарды толығымен босатыңыз.
2. Сорғы мен керек-жарақтарды кептіріңіз.
3. Сорғыны аяздан қорғалған жерде сақтаңыз.

Кедергілер болғанда көмек алу

Кемшіліктердің себебін төменде көрсетілген тізімге сәйкес өзіңіз жоя аласыз. Күдікті жағдайларда немесе осында аталмаған себептер болған жағдайда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз.

Кате Себебі Жою
Сорғы жұмыс істеп түп, бірақ беріліс жоқ	Сорғыда ауа бар	1. Сорғыны сұйықтық айдап шығарылмайынша желіге бірнеше рет қосып, қайта ажыратыңыз.
	Сору аймағы ластанған.	1. Құрылғыны электр қуатынан ажыратыңыз.2. Сору аймағын тазалаңыз.
	Қолмен орындалатын режимдегі сұйықтық деңгейі тым төмен.	1. Мұмкін болса сорғыны сорып алынатын сұйықтыққа мүмкіндігінше терең етіп салыңыз, мына бөлімді қараңыз: Пайдалану.
Сорғы іске қосылмайды немесе жұмыс кезінде кездейсок токтатылады	Электр қуаты ажыратылған.	1. Сақтандырғыштар мен электр қосылымын тексеріңіз.
	Термореле сорғыны қызып кету себебінен өшірген.	1. Құрылғыны электр қуатынан ажыратыңыз.2. Сорғыны суытып алыңыз.3. Сору аймағын лас бөлшектерден тазалаңыз.4. Сору аймағын тазалаңыз.5. Сорғының «құрғақ» жұмысының алдын алыңыз.
	Лас бөлшектер сору аймағын бітейді.	1. Құрылғыны электр қуатынан ажыратыңыз.2. Сору аймағын тазалаңыз.
Өнімділік төмендейді	Сору аймағы ластанған.	1. Құрылғыны электр қуатынан ажыратыңыз.2. Сору аймағын тазалаңыз.
Айдап шығару қүші тым аз	Максималды ағын биіктігінен асып кетті.Шланг диаметрі мен ұзындығы дұрыс таңдалмаған.	1. Сорғының максималды арынын ескеріңіз, Техникалық мағлуматтар- тарауды қараңыз.2. Қажет болса, үлкенірек шланг диаметрін немесе қыскарақ шланг ұзындығын таңдаңыз, Ағын жылдамдығын онтайландыру-тарауды қараңыз.
Жылдам ажырайтын қосылыс ашылмайды не жабылмайды	Ажырату жүйесі ластанған.	1. Қыспаны алыңыз.2. Қыспаны тазалаңыз.3. Қыспаны жәнденіз.

Техникалық мағлұматтар

		SP16.000Dirt	SP22.000Dirt
Курылғының техникалық сипаттамалары
Желілік кернеу	V	230-240	230-240
Желі жилігі	Hz	50	50
Номиналды куаты	W	550	750

	SP16.000Dirt	SP22.000Dirt
Руксат етілгенТемпературалықайдалатын сүйықтық	°C 5...35 5...35
Руксат етілген қайтаайдалатынсүйықтықтардың бөлшекөлшемі (макс.)	mm 20 30
Ең төменгі сүйықтықденгейі (қолмен режим)	mm 60 50
Қалдық сүйықтық деңгейі	mm 25	35
Салмағы(толымдаушыларсыз)	kg 4,9 6,5

Техникалық өзгерістер рұқсат етілген.

Ағын жылдамдығын оңтайландыру

Ықтимал ағын жылдамдығының жоғары болу шарттары:

• ағын биіктігінің төмен болуы. • пайдаланылатын шланг диаметрінің үлкен болуы. • пайдаланылатын шлангтың қысқа болуы. • жалғанған керек-жарақтан қысым жоғалуы қаншалықты аз орын алуы.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетінін мәлімдейміз. Бізбен келісілмей машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Бұйым: Сорғы

Типі: 1.645-xxx

Қолданыстағы ЕО директивалары

2014/35/EC

2014/30/EU

2011/65/EU

2009/125/EG

Қолданылатын нұсқама(лар)

(EO) 2019/1781

Қолданылатын біріздендірілген стандарттар

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Кол койғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

Құжаттаманы жүргізетін уәкілетті тұлға:

C. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
