Бренд	Bosch
Модель	EasyGrassCut 18230
Өнім түрі	Шөп кескіш (шөп кесу/шеттерді кесу)
Қолданылуы	Тұрмыстық: көгал шөптерін, арамшөптерді, қалақайларды, шеттерді кесу
Қуат көзі	18 В литий-иондық батарея (Bosch 1,5/2,0/2,5/4,0/6,0 Ач аккумуляторларымен үйлесімді)
Үйлесімді зарядтағыш	AL 1815 CV, AL 1830 CV немесе AL 1880 CV
Кесу диаметрі	26 см
Сымның диаметрі	1,6 мм
Орама сыйымдылығы	6 м сым
Реттелетін жұмыс биіктігі	120-140 см
Салмағы (батареясыз)	2,3 кг
Салмағы (батареямен)	2,7 кг
Дыбыс қысымы деңгейі	71–72 dB(A)
Дыбыс қуаты деңгейі	91–92 dB(A)
Діріл (жалпы мәні)	7 м/с² (белгісіздік K = 1,5 м/с²)
Негізгі функциялар	Шөп кесу (48° бұрыш), шеттерді кесу (36° бұрыш), бұталар/ағаштар астында кесу (24° бұрыш), IntelliFEED автоматты беру жүйесі
Қауіпсіздік	Қорғаныс қақпағы, іске қосу блокадасы бар ажыратқыш, техникалық қызмет көрсету алдында батареяны алу міндетті
Күтім және тазалау	Желдету саңылауларын үнемі тазалаңыз; суға батырмаңыз; құрғақ және қауіпсіз жерде, балалардың қолы жетпейтін жерде сақтаңыз.
Қосалқы бөлшектер бар	Орама, кесу сымы, қорғаныс қақпағы, дөңгелек, батарея, зарядтағыш
Жөндеу мүмкіндігі	Bosch сатудан кейінгі қызметі: SAV DIRECT арқылы 5 күн ішінде жөндеу (Франция); онлайн қосалқы бөлшектер

Жиі қойылатын сұрақтар - EasyGrassCut 18230 BOSCH

Bosch EasyGrassCut 18230 батареясын қалай зарядтау керек?

Берілген зарядтағышты (AL 1815 CV, AL 1830 CV немесе AL 1880 CV) пайдаланыңыз. Зарядтағышты электр желісіне қосыңыз, содан кейін батареяны салыңыз. Жасыл индикатор зарядтау кезінде жыпылықтайды және зарядтау аяқталғаннан кейін тұрақты жанып тұрады. Қоршаған орта температурасы 0 °C пен 45 °C аралығында болуы керек.

Кесу сымын қалай ауыстыруға болады?

Алдымен батареяны алыңыз. Орама қақпағының екі құлағын басып, оны алыңыз. Бос ораманы шығарыңыз. Шамамен 6 м жаңа сымды кесіңіз, бір ұшын ораманың ойығына салыңыз, ілгектің астынан өткізіп, саңылауға салыңыз. Сымды біркелкі және мықты тартып ораңыз. Екінші ұшын шеттік кескіштің басындағы тесік арқылы өткізіп, ораманы орнына қойыңыз. Қақпақты жабыңыз.

Егер сым автоматты түрде шықпаса, не істеу керек?

Ораманың бос емес екенін немесе сымның шатаспағанын тексеріңіз. Егер сым шатасып жатса, ораманы бөлшектеп, сымды дұрыс ораңыз. Диаметрі 1,6 мм сымды пайдаланып, орамадағы ұзындық 6 м-ден аспауын қадағалаңыз.

Жұмыс биіктігін қалай реттеуге болады?

Тұтқадағы биіктікті реттеу түймесін (10) басыңыз. Түймені басып тұрып, тұтқаны жоғары немесе төмен жылжытып, қажетті биіктікті (120-140 см) орнатыңыз. Түймені босатып, позицияны бекітіңіз. Механизмнің дұрыс іске қосылғандығын естілетін шертпе дыбыс көрсетеді.

Жаңбыр кезінде шеттік кескішті қолдануға бола ма?

Жоқ, бақша құралын жаңбырлы ауа райында пайдалануға немесе жаңбырға қалдыруға тыйым салынады. Ылғалдылық электр тогының соғу қаупін арттырады және құрылғыны зақымдауы мүмкін. Тек құрғақ ауа райында немесе жақсы жасанды жарықтандырумен жұмыс істеңіз.

Шөп кесу режимінен шеттерді кесу режиміне қалай ауысуға болады?

Бұрышты реттеу педальін (4) басыңыз. Шөп кесу үшін бұрышты 48°-қа орнатыңыз. Шеттерді кесу үшін 36°-қа орнатып, тұтқаны 180° бұрып, басты қажетті күйге келтіріңіз. Бұталардың астында кесу үшін 24° бұрышын қолданыңыз.

Ұсынылатын батарея сыйымдылығы қандай?

Шеттік кескіш кемінде 1,5 Ач (5 ұяшық) сыйымдылықтағы Bosch литий-иондық 18 В батареяларымен үйлесімді. Қолжетімді сыйымдылықтар: 1,5 Ач, 2,0 Ач, 2,5 Ач, 4,0 Ач және 6,0 Ач. Жоғары сыйымдылық ұзақ автономдылықты қамтамасыз етеді.

Құрылғыны қалай тазалау және сақтау керек?

Тазалау алдында батареяны алыңыз. Желдету саңылауларын жұмсақ құрғақ щеткамен тазалаңыз. Су шашыратпаңыз және құрылғыны суға батырмаңыз. Құрылғыны құрғақ және қауіпсіз жерде, балалардың қолы жетпейтін, температурасы -20 °C пен 50 °C аралығында болатын жерде сақтаңыз. Үстіне басқа заттарды қоймаңыз.

Ерекше діріл болған жағдайда не істеу керек?

Қалыптан тыс дірілдер қысу сақинасының жоқтығынан немесе дұрыс орналаспауынан, орама қақпағының дұрыс орнатылмауынан немесе кесу жүйесінің зақымдалуынан болуы мүмкін. Осы элементтерді тексеріңіз. Егер мәселе шешілмесе, Bosch сатудан кейінгі қызметіне хабарласыңыз.

Қосалқы бөлшектерді қалай алуға немесе құрылғыны жөндетуге болады?

Франция үшін www.bosch-pt.fr сайтындағы SAV DIRECT нысанын пайдаланыңыз (5 күн ішінде жөндеу) немесе онлайн қосалқы бөлшектерге тапсырыс беріңіз. Bosch тұтынушыларға қызмет көрсету орталығына 0811 360122 (жергілікті қоңырау құны) немесе электрондық пошта арқылы хабарласыңыз. Бельгия үшін: [phone]. Швейцария үшін: www.bosch-pt.com/ch/fr.

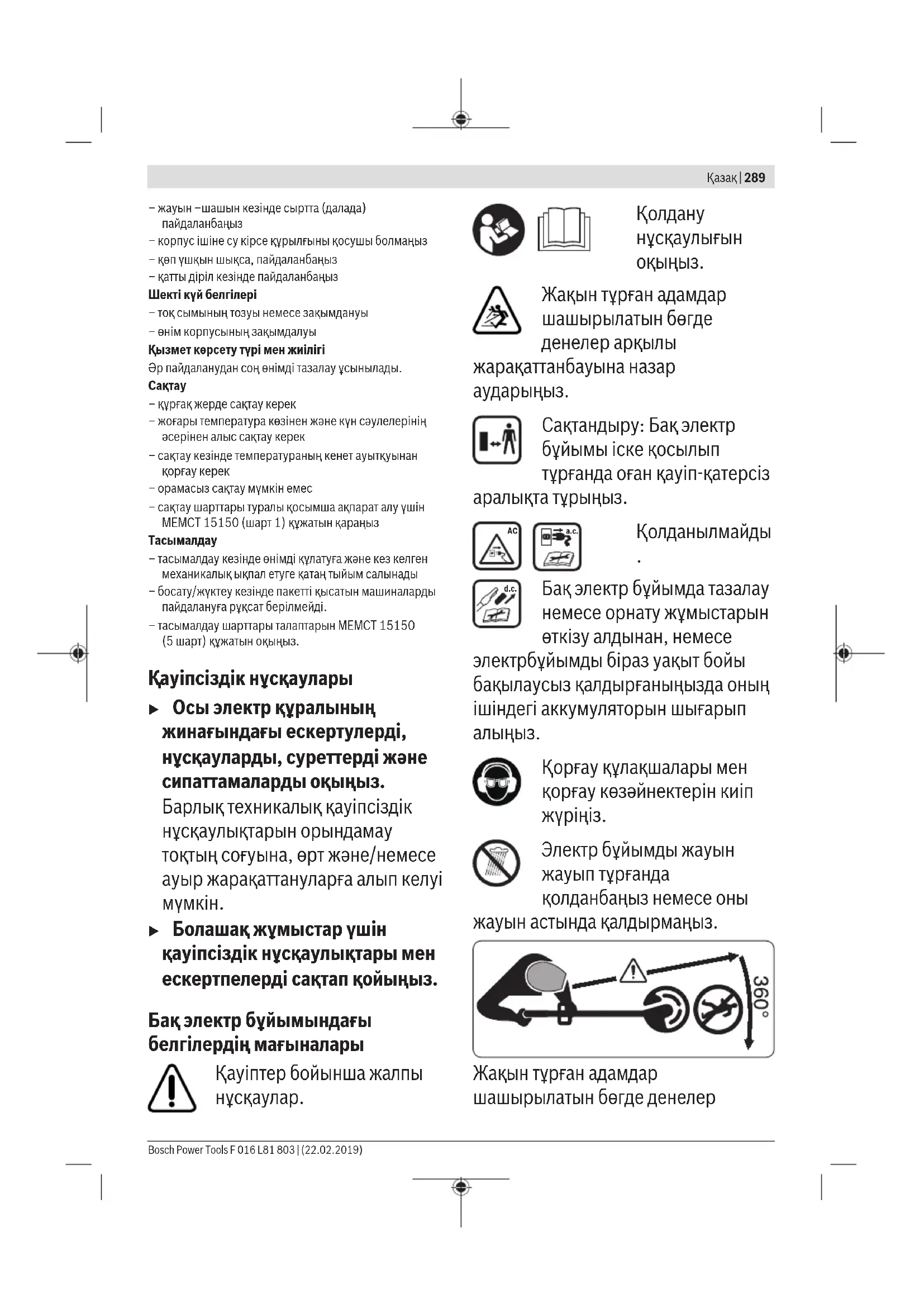

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ EasyGrassCut 18230 BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаныз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
  – корпус ішіне су кірсе құрылғыны қосушы болмаңыз
• көп үшқын шықса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан сон өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан қорғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы қосымша акпарат алу үшін MEMCT 15150 (шарт 1) кужатын караңыз

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын окыңыз.

Қауіпсіздік нұсқаулары

▶ Осы электр құралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз.

Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

▶ Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Бақ электр буйымындағы белгілердің мағыналары

Қауіптер бойынша жалпы нұсқаулар.

Колдану нұсқаулығын оқыңыз.

Жакын түрган адамдар шашырылатын бөгде денелер арқылы жаракаттанбауына назар аударыңыз.

Сақтандыру: Бақ электр бүйымы іске қосылып түрганда оған қауіп-қатерсіз та тұрыңыз.

Колданылмайды

Баç электр бүйымда тазалау немесе орнату жұмыстарын өткізу алдынан, немесе электрбүйымды біраз уақыт бойы бақылаусыз қалдырғаныңызда оның ішіндегі аккумуляторын шығарып алыңыз.

Корғау құлақшалары мен қорғау көзәйнектерін киіп жүріңіз.

Электр бүйымды жауын жауып түрғанда қолданбаңыз немесе оны жауын астында қалдырмаңыз.

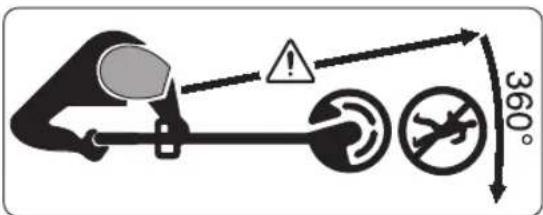

360°

Жакын түрган адамдар шашырылатын бөгде денелер

290 | Казак

аркылы жаракаттанбауына назар аударыңыз.

Сақтандыру: Бақ электр бұйымы іске қосылып түрғанда оған қауіп-қатерсіз аралықта тұрыңыз.

Бак күралы қолданылатын жерде жануарлар және жабайы андардың жок

болуын муқият тексеріп алыңыз. Электр құрал қолданылып жатқанда жануарлар және жабайы андар жаракаттанып қалуы мүмкін. Құрал қолданылатын аймақты муқият тексеріп, онда болатын тас, таяқ, сымдар, сүйектер және бөгде заттардың барлығын осы аймақтан алып тастаңыз. Құралды қолдану барысында қалың шөп арасында андар, жануарлар немесе шағын ағаш томаршалары бола алатынын ескеріп жүріңіз.

Электр куралдары үшін жалпы қауіпсіздік нұсқаулары

▶ Осы электр құралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.
▶ Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

▶ Кауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқифалар болуы мүмкін.
Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр құрал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеціз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз.

Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жаракаттануларды кемейтеді.
▶ Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/ немесе батареялар жинағына қосудан алдын, құралды қөтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.

▶ Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр құралдың бақылануын сақтайды.
▶ Тиісті киім киїңіз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиі пайдаланып жаçсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
▶ НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, буғатталмағандығына көз жеткізіп (болған жағдайда)

барып, ажыраткышты Выкл. (Өшіру) қалпына келтіріңіз.

Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды

ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр куралдарын пайдалану және күту

▶ Күралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады.
Жабдыктарды реттеу, болшектерін алмастыру немесе құралды қоймаға қоюдан алдын аккумуляторды электр құралынан алып тастаңыз. Бүл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз.

Тэжірібесіз адамдар қолында электр құралдары қауіпті болады.

Электр құралдарын мен керек- жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс қүтілмеуі жазатайым окифаларға себеп болып жатады.
▶ Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін күрғақ, таза және май мен ластан таза ұстаңыз.

Сырганак қолтүтқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея құралын пайдалану және күту

Аккумуляторды келесі жағдайларда шығарып алыңыз:

– күрал қолданушысы күралды бақылаусыз қалдырғанда
– бугаттаудан шығару алдынан
– күралда тексеру, тазалау немесе жөндеу жұмыстарын өткізу алдынан
– күралға бөгде заттар соғылып қалған жағдайларда күралда зақымданған не бұзылған жерлерінің жоқ болуын тексеріп алыңыз
– күрал кенеттен дірілдей бастаған жағдайда күралды дереу тексеріңіз

• Аккумуляторларды куаттандыру ушін тек қана шығарушы тарапынан ұсынылатын қуаттандыру құралдарын қолданыңыз. Аккумуляторлардың белгілі түрлері үшін арналған электр куаттандырғыштарын басқа лайықсыз түрлі аккумуляторлармен қолданғанда өрт қауібі пайда болуы мүмкін.
  Электр құралдарына арналған аккумуляторларды ғана пайдаланыңыз. Басқа аккумуляторларды пайдалану жаракаттану және өрт қаупін тудыруы мүмкін.
  ▶ Пайдаланылмайтын аккумуляторды кыстырғыштардан, тиындардан,

кілттерден, шегелерден, бурандалардан және түйіспелердің түйықтауына апара алатын басқа ұсақ темір заттардан ұзақ жерде сақтаңыз.

Аккумулятор түйіспелерінің арасындағы қысқа түйықталу күйіктерге немесе өртке апаруы мүмкін.

▶ Дұрыс пайдаланбаған аккумулятордан сұйықтық ағуы мүмкін. Оған тимеңіз. Оған кенеттен жанасып тиіп қалғанда, тиген жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық көмек алу үшін дәрігерге жүгініңіз.

Аккумулятордағы сүйықтық терінің тітіркендіруіне немесе күйдіруіне апаруы мүмкін.

Закымдалған немесе өзгертілген аккумуляторды қолданбаңыз. Зақымдалған немесе өзгертілген аккумуляторлар болжана алмайтын түрде әрекет ете отырып, өртке, жарылуға немесе жаракаттануға апаруы мүмкін.

- Аккумляторды өрт болған немесе температурасы тым жоғары болған ортада ұстамаңыз. Өрт немесе температура мәндері 130°C жоғарырақ болған орталар жарылыска апаруы мүмкін.

▶ Куаттандыру бойынша нускауларының барлығын

устанып, аккумуляторды немесе аккумуляторға байланысты бөлшектерін ешкашан қолдану нұсқаулығында белгіленген температура ауқымынан тыс болған орталарда

куаттандырмаңыз. Лайықсыз

турде қуаттандыру немесе үйғарынды мәндерден тыс болған орталарда қуаттандыру аккумулятордың бұзылуына апара отырып, өрт қауібін тудыра алады.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бақ құралы бойынша қауіпсіздік нұсқаулары

Баскару

Электр бүйымды пайдаланатын түлға оны тек қана белгіленіп көрсетілген жұмыстар үшін қолдануы тиіс. Жергілікті айырықшылықтарға назар аударылуы керек. Жұмыс

барысында баска адамдарға, әсіресе балаларға, назар аударып әрекет ету керек.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы электр бұйымымен жұмыс істеуге рұқсат етпеніз. Құрал қолданылып жатқан елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.
▶ Балалардың электр құралымен ойнамауын қамтамасыз ету үшін балаларға қарап жұруғңіз керек.

Колдану

Электр құралды жұмыс барысында екі қолмен берік устап, тұрақты қалыпта

турыңыз. Электр құралы екі қолмен қауіпсіздірек түрде басқарыла алынады.

▶ Бак құралын қолыңыздан босату алдынан алдымен оның толығымен токтауына дейін күтіңіз.
▶ Бак электр күралын оның корғау қақпақшасы немесе корғау жапқыштары ақаулы болғанда немесе сақтандыру кұрылғысы жоқ болғанда қолданбаңыз. Сақтандыру кұрылғысының лайықты түрде орнатылуына көз

жеткізіңіз. Бак электр құралын ешқашан толық болмаған қалыпта немесе рүқсат етілмеген өзгерістерімен қолданбаңыз.

▶ Кабелі бузылып зақымданған немесе тозып қалған қалыпта болған шөп кесу триммерін ешкашан қолданбаңыз.
▶ Металлдык емес кесу бөлшектерін ешкашан металлдык кесу бөлшктері арқылы алмастырманыз.
▶ Осы құралды жөндеу бойынша арнайы кәсіби біліміңіз болмаса осы бақ электр құралын ешкашан өзіңіз жөндемеңіз.
Бақ электр құралының пайдалану барысында басқа адамдар мен жануарлар осы құралдан лайықты жеткілікті аралықта қалуы тиіс. Электр құралды пайдаланушы түлға жұмыс аумағында болған басқа түлғалар үшін жауапты болады.
▶ Кесу бастиегін ұстау алдынан оның, әбден толығымен тоқталғанынша дейін күтіңіз. Пышақ, қозғалтқыш өшірілгеннен кейін әріғарай айнала бере тұрып, жаралануға апара алады.
▶ Тек қана күн жарығы бар болғанда немесе жасанды жарықтың жеткілікті болғанында ғана жұмыс істеңіз.
▶ Ауа райы нашар болғанда, әсіресе найзағай басталайын деп жатқанда триммермен жұмыс істемеңіз.

▶ Триммерді дымқыл шөпте қолдану триммердің жұмыс қуаттылығының нашарлануына апара алады.
▶ Бак электрбуймын тасымалдау үшін оны алдымен өшіріп, батареясын шығарып алыңыз.
▶ Триммермен жұмыс істегенде әрқашан тұрақты түрде түрганыңызға назар аударып жүріңіз. Қолыңыз бен аяқтарыңызды триммердің айналмалы бөлшектерінен қауіпсіз ұзақтықта ұстаңыз.
▶ Кулап қалуды болдырмау үшін, бұйыммен жұмыс істеу барысында дененізді тепе-тен ұстаңыз.
▶ Бак электр құралы жерде жатқан жағдайларда оның үстінен сүрініп қалмауыңызға назар аударып жүріңіз.
▶ Пышакты ауыстыру алдынан курал аккумуляторын шығарып алыңыз.
▶ Триммерді үнемі тексеріп және күтіп жүріңіз.
▶ Күралды тазалағанда немесе кесу жібін ауыстырғанда әрқашан қорғау қолғапшаларды киіп жүріңіз.
▶ Кесу жібін кесу үшін арналған жүзі арқылы жаракаттанулар қауібі пайда бола алувна назар аударып жүріңіз. Кесу жібін өткізіп тартқаннан кейін триммерді қосу алдынан оны әрқашан көлденең жұмыс қалпына қойыңыз.
Бақ электр бүйымын өшіріп, аккумуляторын шығарып алыңыз:

– бақ құралын біраз уақыт бойы бақылаусыз қалдырғаныңызда
– орауышты ауыстыру алдынан
– тазалау алдында немесе триммер бөлшегінде өзгерту не жөндеу жұмыстары өткізілгенде
– триммерді сақтауға қою алдынан
Электр бүйымын құрғақ, жабылып қойылған және балалардың қолы жете алмайтын жерде сақтаңыз. Бақ электр бүйымы үстінен ешбір басқа заттарды қоймаңыз.
▶ Бак электр куралын таяныш таяк ретінде қолданбаңыз.

Аккумуляторды оңтайлы пайдалану бойынша нусқаулар

▶ Аккумуляторды ашпаңыз. Кыска түйыкталу қауіпі бар.

Акумуляторды ыстыктан (мысалы, узаç уақыт бойы күн сәулеленуінен де), оттан, судан және ылғалдан қорғаңыз. Жарылу қауібі бар.

- Аккумуляторда зақымданған жерлері бар болғанда немесе ол дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бүл жағдайда жұмыс аумағына таза ауа кіргізіп, шағымдар болса, дәрігерге жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.

▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
- Аккумулятордың қыска түйықталуын өткізбеңіз. Жарылу қауібі бар. - Аккумулятордың желдету саңылауларын жұмсақ, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандыру құралдары үшін қауіпсіздік нүсқаулықтары

Қауіпсіздік бойынша нұсқаулары мен сақтандырулардың

барлығын оқыңыз. Қауіпсіздік бойынша нұсқаулықтары мен сақтандыруларын ұстанбау не орындамау электр соққысына, өрт шығуына және/немесе ауыр жаракаттануға апара алуы мүмкін.

Нускаулыктар мен сақтандыруларын барлығын келешек үшін сақтап жүріңіз.

▶ Куаттандыру құралын тек қана оның барлық функцияларының толығымен бағалап, оларды ешбір шектеусіз орындай алатыныңызға сенімді болғаныңызда немесе осы құрал бойынша лайықты

Нүсқаулықтарды алғанда пайдалануыңыз лазым.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бүймымен жұмыс істеуге рұқсат етпеціз. Құрал қолданатын елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.
▶ Балаларға қарап, оларды бақылап жүріңіз. Осының арқасында балалардың қуаттандыру құралымен ойнамауы қамтамасыз етілетін болады.
▶ Тек қана қуаты 1,5 Ah жоғарырақ болған Bosch литий-иондық аккумуляторларын (5 Ah-дан жоғарырақ болғанда аккумуляторлық ұяшықтарын) қуаттандырыңыз. Аккумулятор кернеуі қуаттандыру құралының аккумуляторды қуаттандыру кернеуіне сай болуы тиіс. Қайта қуаттандыра алынбайтын аккумуляторларын қуаттандырманыз. Бүл өрт немесе жарылу қауібіне апара алады.

алмайтын жерлерде сақтаңыз.

298|Қазақ

Куаттандыру күралының ішіне су кіруі электр тоғы соғу қауібін арттырады.

Зарядтау құралын таза ұстаңыз. Құралдың ластануы төқ соғуы қауіпін түындатады.
▶ Әр пайдаланудан алдын зарядтау құралын, кабельді және айырды тексеріңіз. Ақауды байқасаңыз зарядтау құралын пайдаланбаңыз. Зарядтау құралын өзіңіз ашпаңыз, оны тек білікті маманға және түпнұсқалы бөлшектермен жөндетіңіз.

Зақымдалған зарядтау құралы, кабель және айыр электр тоғының соғу қаупін арттырады.

Зарядтау құралын қосулы қүйде оңай жанатын беттердің (мысалы, қағаз, мата және т.б.) устіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау құралының қызуы себебінен өрт қаупі пайда болады.
▶ Куаттандыру құралының желдету саңылауларын жаппаңыз. Бүл құаттандыру құралының қызып, дұрыс жұмыс істемей қалуына апара алады.
Электрлік қауіпсіздігін артыра алу үшін максималдық ажырату тоғы 30 мА болған дифференциалдық ток құралын қолдануыңыз лазым. Қорғаныстық ажырату құралын әр

колдану алдынан әрқашан тексеріңіз.

Белгілер

Төменdegі белгілер колдану нускаулығын оқу және түсіну үшін маңызды. Белгілер мен олардың мағынасын есте сақтаңыз. Белгілерді дұрыс түсіну кұралды дұрыс әрі одан да сенімдірек түрде пайдалануға көмек болады.

Белгі Мағына

		Корғау қолғабын киіп жүріңіз
		Қозғалыс бағыты
		Реакция бағыты
[∅TKT]		Салмағы
		Іске қосу
		Өшіру
[S53K]		Рұқсат етілген қолдану әрекеттер
		Рұқсат етілмеген қолдану әрекеттер
CLICK		Естілетін шуылдар
[001H]		Құрамдас бөлшектер/қосалқы бөлшектер
		Көгалда триммермен шөп кесу үшін ұсынбалы тұрыс
		Көгал жиектерін кесу үшін ұсынбалы тұрыс
		Көгалдардағы бұталар/бак орындықтар астындағы шөпті триммермен кесу үшін ұсынбалы тұрыс

Маçасатты қолданылуы

Бақ электр бұйымы түрмыстық салада қолдану үшін, шөп, арамшөп және қалақай шөбін реттеп кесу үшін арналған. Бүл құрал баурайларда, бөгеттер мен көгал жиектерінде өсетін және көгалшапқышлен жетпес шөпті реттеп кесу үшін жобаланып шығарылған. Бүл бақ құралы мотошалғы ретінде қолдану үшін жарамды емес. Бүл бақ құралы саудалық және өнеркәсіптік қолдану үшін арналмаған.

Сату және жеткізіп беру көлемі (Всуретін қараңыз)

Бақ электрбуйымын баяу ғана орамадан шығарып, келесі бөлшектірінің толық болғанын тексеріңіз:

- Шөп кесу триммері

- Корғаныш жапқышы

- Дөңгелек

- Аккумулятор**

- Куаттандыру күралы**

-Колдану нускаулығы

Бөлшектер жетпей немесе бузылған қалыпта болғанда осы бүйымды сатқан сатушымен хабарласыңыз.

**елге байланысты

Бейнеленген курамды бөлшектер (Асуретін караңыз)

Бейнеленген күрамды белшектерінің нөмірленуі күралдың графикалық беттерде бейнеленуі негізінде беріледі.

(1) Аккумуляторды буғаттан босату түймешігі
(2) Аккумулятор ^A)
(3) Жиналмалы түткасы

(4) Көгалдағы шөпті триммермен кесу үшін/жиектерді кесу үшін жұмыс бұрышын реттеуге арналған аяқ педалі
(5) Корғаныш жапқышы
(6) Дөңгелек
(7) Тутка параметрлерінің реттеушісін бұғаттан босату
(8) Коскыш / өшіргіш
(9) Коскыш / өшіргіштің қосылуына қарсы бұғаттау
(10) Жумыс биіктігін реттейтін түймешігін жоғарырақ қылып қойыңыз
(11) Іінтірек
(12) Куаттандыру күралы ^A)
(13) Орауыштың жапкышы
(14) Орауыш
(15) Жіп қабылдауыш
(16) Кыскыш шығыршығы
(17) Жіпті сабақтау үшін ілмек
(18) Жіпті өткізу үшін ойык
(19) Жіпті өткізу үшін саңылау

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Шөл кесу триммері / жиек кесу үшін триммер		UniversalGrassCut 18 UniversalGrassCut 18-260	UniversalGrassCut 18-26
Өнім нөмірі		3 600 HC1 D.. 3 600 HC1 E..
Атаулы кернеуі В= 18 18
Бос айналу сәті мин	1	7300 7300
Кесу жібінің диаметрі мм 1,6 1,6
Кесу шеңберінің диаметрі см 26 26
Жіп орауышының куаттылығы м 6 6
Биіктігінен реттеу см 120 - 140 120 - 140
Жиналмалы түтқасы ● ●
Жиектерді кесу ● ●
Өсімдіктерді корғау/дөңгелек		● ●
“EPTA-Procedure 01:2014” құжатына сай салмағы	кг	2,3	2,3
	кг	2,7	2,7
Жиынтық (батареясымен)
Сериялық нөмірі		бак электрбұйымының такташасында қараңыз
сыртқы температурасының үйғарынды деңгейі
– куаттандыру барысында ^)	°C	0 ... +45	0 ... +45
– іске қосылып түрганда және сақталу барысында	°C -20 ... +50 -20 ... +50
Аккумулятор		литий иондық	литий иондық
Атаулы кернеуі В= 18 18

300|Қазақ

Шөп кесу триммері / жиек кесу үшін триммер	UniversalGrassCut 18 UniversalGrassCut 18-260	UniversalGrassCut 18-26
Өнім нөмірі/қуаты
- 2 607 337 187 Ah 1,5 1,5
- 2 607 337 211 Ah 2,0 2,0
- 2 607 337 199 Ah 2,5 2,5
- 1 607 A35 07H Ah 4,0 4,0
- 1 607 A35 01Y Ah 6,0 6,0
Аккумулятор үяшықтарының саны
- 2 607 337 187 5 5
- 2 607 337 211 5 5
- 2 607 337 199 5 5
- 1 607 A35 07H 10 10
- 1 607 A35 01Y 10 10

A) <0 °C температураларында куаты шектелген

Куаттандыру куралы AL 1815 CV AL 1830 CV AL 1880 CV

Өнім нөмірі
2 607 226 ... EU ... 0... ... 965 ... 1..
2 607 226 ... UK ... 0... ... 967 ... 1..
Куаттандыру тоғы А	1,5	3,0	8,0
Куаттандыру уақыты (аккумулятор куатсызданып қалғанда)
– куаты 1,5 Ah аккумуляторларда	мин	63	33	27
– куаты 2,0 Ah аккумуляторларда	мин	84	45	30
– куаты 2,5 Ah аккумуляторларда	мин	105	60	36
– куаты 4,0 Ah аккумуляторларда	мин	168	95	35
– куаты 6,0 Ah аккумуляторларда	мин	260	130	62
“EPTA-Procedure 01:2014” күжатына сай салмағы	кг	0,38	0,40	0,60
Сақтық сыныбы		☐/II/II/II	☐	☐

Шуыл / вибрациялар бойынша мәліметтер

Шөпті триммермен кесу/Ағаштар мен бутақтар айналасындағышөпті кесу

Жиектерді кесу

Шуыл эмиссия мәндері EN 50636-2-91нормасына сай белгіленген

Куралдың "А" кылып белгіленген шуыл деңгейі келесілерге сай болады:

– Дыбыс крысымы деңгейі	дБ(А)	71	72
– Дыбыстық куат деңгейі	дБ(А)	91	92
– “К” олшеу дәлсіздігі	дБ	= 3	= 3

Ah жалпы тербелу мәні (үш бағыттың векторлық қосындысы) және "К" дәлсіздігі EN 50636-2-91стандартына сай белгіленген

		Шепті триммермен кесу/Ағаштар мен бутақтар айналасындағышепті кесу	Жиектерді кесу
– a_h тербелу эмиссия мәні м/с	^2	7	7
– “К” өлшеу дәлсіздігі м/с	^2	= 1,5 = 1,5

Осы ескертпелерде берілген діріл көлемі нормалық өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз құтумен пайдаланылса дірілдеу көлемдері езгереді. Бүл жұмыс барысындағы діріл куатын артыруы мүмкін.

Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру.

Курастырып орнатылуы мен колданылуы

Эрекет мақсаты Сурет Бет
Бейнеленген құрамды бөлшектер	A 473
Сату және жеткізу көлемі	B 474
Қорғаныш қаптамасын орнату	C 474
Жұмыс биқтігін орнату	D 475
Түтқасын жайып ашу	E 476
Дөңгелегін құрастырып орнату	F 476
Аккумуляторды қуаттандыру және енгізу	G 477
Қосу / өшіру	H 477
Көгалда триммермен шөп кесу үшін ұсынбалы тұрыс	I 478
Көгал жиектерін кесу үшін ұсынбалы тұрыс	J 479
Көгалдардағы бұталар/бак орындықтар астындағы шөпті триммермен кесу үшін ұсынбалы тұрыс	K 480
Жіп орауышын бөлектеп шығару	L 481
Жіпті жіп орауышына орау	M 482
Жіп орауышын құрастыру	N 483
Қуту, тазалау және сақтау	O 483
Керек-жарактар	P 484

Курастырып орнату

Назар аударыңыз: Электр бүйымды кұрастырып орнату бойынша жұмыстарды өткізу алдынан алдымен электрбүйымды өшіріп, аккумуляторын шығарып алыңыз.

Корғаныс қақпакшасын құрастырып орнату (С суретін қараңыз)

Корғаныс қақпакшасын (5) "сарт" етіп естілген дауыс шыққанша дейін триммер бастиегінде итеріңіз. Қорғаныс қақпакшасын (5) триммер бастиегінде бурандамен бекітіңіз. Электр құрал жеткізілім көлемінде осы бұранда түрқының астыңғы жағында құрастырып орнатылып қойылған.

Корғаныс қакпакшасы (5) орнатылып қойылмаған қалыпта болған триммерді ешқашан қолданбаңыз. Құрастырып орнатылып қойылғаннан кейін қорғаныс қакпакшасын (5) триммерден бөлектеп шығаруға болмайды.

Биіктігін реттеп орнату (D суретін қараңыз)

Күралдың (10) түймешігін басып, триммерді Өзіңіз калаган биіктікте орнатыңыз. Күралдың (10) түймешігін босатып жіберіңіз.

Триммерді әрқашан жұмыс позициясымен қолданыңыз, оны ешқашан сақтау позициясымен қолданбаныз. Сақтау позиция деген триммердің толығымен жиналып қойылған қалпын білдіреді. Жұмыс позициясын орнату барысында биіктікті орнату механизмнің дұрыс жабылып қойылғанына назар аударыңыз. Механизм толығымен ілініске кірген сәтте "сарт" еткен дыбыс шығады.

Тутканы қайырып ашу (Е суретін қараңыз)

Күралдың (7) түймешігін басып, түтқаны (3) соңына дейін кайырып ашып, (7) түймешігін босатып босатыңыз. Түтқаның (3) дұрыс жабылып қойылғанына көз жеткізіңіз. Түтқаны реттеу барысында (3) оның үстінен басып турмаңыз.

Дөңгелекті орнату (F суретін қараңыз)

Дөңгелекті (6) триммер бастиегінде орнатыңыз. Триммер бастиегіндегі тілдердін дұрыс позицияда түргандарына кез жеткізіңіз. Ілмегі науашага дұрыс ілінісіп түрганына назар аударыңыз. Дөңгелекті (6) тутка (11) "сарт" етіп естілетін дыбыспен толығымен енгізілгенше дейін бастиекте бұрып отырыңыз.

Дөңгелекті шығару үшін алдымен түтқаны (11) ажыратылуынша дейін тартып, деңгелекті (6) кері бағытпен шығарып алыңыз.

302 | Казак

Iске косу

Назар аударыңыз: Электрбүйымды тазалау және реттеу жұмыстарын өткізу алдынан алдымен электр бүйымды өшіріп, аккумуляторын шығарып алыңыз.

Желі кернеуіне назар аударыңыз! Ток кезінің кернеуі куаттандыру құралының зауыттық такташасындағы мәндөріне сай болуы тиіс.

Аккумулятор, температура деңгейінің тек 0 °C мен 45 °C арасында ғана құаттандыруды мүмкін ететін температура бақылаушы жүйесімен жабдықталған. Осының арқысында аккумулятордың жұмыс уақыты ұзақ болуы қамтамасыз етіледі.

Нусқау: Аккумулятор жартылай куаттандырылған қалыпта сатылып не жеткізіліп беріледі. Аккумулятор жұмысының толық көлемін қамтамасыз ету үшін оны алғашқы рет пайдалану алдынан алдымен толығымен куаттандырып алыңыз.

Литий-иондык аккумуляторды әрқашан куаттандырып отыруға болады, бүл оның пайдалану мерзімін ешбір түрде кыскартпайды. Куаттандыру барысын үзу аккумулятордың закымдануына апармайды.

Литий иондык аккумулятор “Electronic Cell Protection (ECP)” жүйесі арқылы терең куатсызданудан қөрғалған. Аккумулятор толығымен куатсызданып қалған жағдайда ол құрал қөрғау жүйесі арқылы өшіріліп қойылады: Бақ электрбұйымы жұмыс істемей түр.

Куралдың автоматты түрде өшірілгенінен кейін қосқыш/өшіргіш түймешігін қайта баспаңыз. Бүл аккумулятордың зақымдауына апаруы мүмкін.

Аккумуляторды кәдеге жарату туралы нүсқауларын ескеріңіз.

Аккумуляторды енгізу / шығару (G суретін қараңыз)

Нускау: Лайыкты болмаған аккумуляторларды қолдану құралдың дұрыс істемеуіне немесе зақымдануына апара алады.

Куаттандырылған аккумуляторды (2) енгізіңіз. Аккумулятордың толығымен енгізіліп қойылғанын тексеріңіз.

Аккумуляторды (2) күралдан шығарып алу үшін, аккумуляторды бұғаттан шығару түймешігін (1) басып, аккумуляторды шығарып алыңыз.

Куаттандыру барысы

Куаттандыру барысы күралдың желі айыры электр розеткасына енгізіліп, аккумуляор (2) куаттандыру күралына (12) енгізілген сәтте басталады.

“Акылды” куатандыру әдісі арқасында аккумулятордың куатандыру күйі автоматы түрде белгіленіп отырып, аккумулятор температурасы мен кернеуіне қарай отыра оңтайлы түрде куатандыру тоғы тандалып отырылады. Осының арқасында аккумулятор қорғалып, куаттандыру құралында сақталғанда әрқашан толығымен куаттанған қалпында қала береді.

Көрсеткіш элементтерінің мағынасы (AL 1815 CV)

Аккумулятор зарядтау индикаторының жыпылықтауы

Зарядтау әдісі аккумулятордың зарядтау индикаторының жыпылықтауы арқылы

белгіленеді.

Аккумулятордың куаттандыру көрсеткішінің тураҡты жануы

Аккумулятордың куаттандыру көрсеткішінің турақты жануы аккумулятордың

толығымен куаттандырылып қойылғанын немесе аккумулятордың температурасы ұйғарынды куаттандыру температуралық аумағынан тыс болып, осының себебінен куаттандырыла алынбайтынын білдіреді.

Уйғарынды температура деңгейі орнатылған сәтте аккумулятор куаттандырылатын болады.

Ішіне аккумулятор енгізілмеген жағдайда аккумулятордың куаттандыру көрсеткішінің турақты жануы желі айырының электр розеткасына енгізіліп, куаттандыру күралы іске қосу үшін дайын болып түрғанын білдіреді.

Көрсеткіш элементтерінің мағынасы (AL 1830 CV/AL 1880 CV)

Аккумулятордың куаттандыру көрсеткішнің жасыл түспен (тез) жыпыктап тұруы

Жылдам куаттандыру барысы аккумулятордың куаттандыру көрсеткішінің ен тез жыпықтап тұруы арқылы білдіріледі.

Ескертпе: Жылдам куаттандыру функциясы тек аккумулятор температурасының лайықты ұйғарынды деңгейде болғанында ғана қолданыла алынады, "Техникалық мәліметтер" тарауын қараңыз.

Аккумулятордың куаттандыру көрсеткішнің жасыл түспен (баяу) жыпықтап тұруы

Аккумулятордың куаттандыру күйі шамамен 80% жеткенде, аккумулятордың

куаттандыру көрсеткіші жасыл түспен баяу жыпықтап тұрады.

Аккумуляторды дереу пайдалану үшін шығарып алуға болады.

Жасыл түсті аккумулятор зарядталуының жасыл жарық диодының үздіксіз жануы

толык зарядталғанын білдіреді.

Аккумуляторсыз жарык диодының үздіксіз жануы айырдың розеткаға салынып зарядтау құралы жұмыс істеуге дайын екендігін білдіреді.

Аккумулятордың куаттандыру көрсеткішнің қызыл түспен тұрақты жануы

Аккумулятордың куаттандыру көрсеткішінің қызыл түспен тұрақты жануы

температурасы үйғарынды куаттандыру температуралық аумағынан тыс болғанын білдіреді, "Техникалық мәліметтер" тарауын қараңыз. Үйғарынды температура деңгейі орнатылған сәттен кейін куаттандыру құралы автоматты түрде жылдам куаттандыруға ауысады.

Аккумулятордың куаттандыру көрсеткішнің қызыл түспен жыпықтап жануы

Аккумулятордың куаттандыру көрсеткішнің қызыл түспен жыпықтап жануы

куаттандыру барысында пайда болған басқа ақаулықтарын білдіреді, "Қателер – себептері мен көмек" тарауын қараңыз.

Баскару

Назар аударыңыз: Электр буйымды күрастырып орнату бойынша жұмыстарды өткізу алдынан алдымен электрбуйымды өшіріп, аккумуляторын шығарып алыңыз.
Аккумулятормен жумыс істейтін шеп кесу триммерін вшіргеннен кейін оның кесу пышағы бірнеше секунд бойы элі жумыс істей беріп турады. Триммерді қайта қосу алдынан оның қозғалтышының/кесу жібінің толығымен тоқталуына дейін күтіңіз.
▶ Куралды тез ара ішінде қайта-қайта өшіріп қоса берменіз.
▶ Бош компаниясы арқылы руқсат етілген кесу бөлшектерін қолдануыңыз лазым. Басқа шығарушылардың кесу бөлшектерін қолдануы кесу нәтижелерінің басқаша болып шығуына апара алады.

Косу / өшіру (Н суретін караңыз)

Куралды косу ўшін алдымен косуға қарсы буғаттау (9)түймешігін басыңыз. Одан кейін Қосқышты / өшіргішті (8) басып, жібермей біраз баса ұстан тұрыңыз.

Куралды өшіру үшін Косқышты / өшіргішті (8) босатып жіберіңіз.

Шөпті триммермен кесу / жиектерді кесу (1 - К суреттерін қараңыз)

Шөпті триммермен кесу (І суретін караңыз)

Күралдың (4) түймешігін басып, көгал шебін триммермен кесу үшін бурышты 48° қылып орнатып қойыңыз. Шөп кесу триммерін сол және оң жақтарға қарай жылжытып, жұмыс барысында құрал денеңізге қарай

жеткілікті аралыкта түрганына көз жеткізіп жүріңіз. Биік шөптерді сатылап кесіңіз.

Жиектерді кесу (J суретін қараңыз)

Куралдың (4) түймешігін басып, көгал жиектерін кесу үшін бұрышты 36° қылып орнатып қойыңыз. Енді түтқаны 180° бұрып, одан кейін шәп кесу триммерін сағат тілі бағытымен Өзіңіз қалаған жұмыс позициясына бұрыңыз.

Шеп кесу триммерін көгал жиектері бойынша жүргізіп өткізіңіз. Жіптің тез тозып қалуын болдырмау үшін, дөңгелекті қолдану арқасында құралдың дуалдар немесе қатты үстілермен жанасып қалуына жол берілмейтін болады.

Ағаштар мен бутактар айналасындағы шөпті кесу (К суретті қараңыз)

Куралдың (4) түймешігін басып, ағаштар мент бұтақтар айналасындағы шөпті кесу үшін бұрышты 24° қылып орнатып қойыңыз.

Ағаштар мен бұталар аймағында шөпті баяу ғана, олардың жіппен жанасып қалуын болдырмайтындай қылып кесіңіз. Ағаш не бұталар қабықтары закымданып қалған жағдайларда осы өсімдіктердің толығымен өліп қалуы мүмкін.

Орауышты бөлектеп шығару, жінтерді орау және орауышты енгізіп орнату (L - N суреттерін қараңыз)

Пышакты ауыстыру алдынан курал аккумуляторын шығарып алыңыз.

Орауыш жапкышының екі тілшіктерін бірге баса отырып, орауыш жапкышын шығарып алыңыз (13). Одан кейін бос орауышты шығарып алыңыз (14).

Толтыру үшін арналған жіп орамынан шамамен 6 м ұзын жіп бөлшегін кесіп алыңыз. Жіп бөлшегінің бір үшын орауыштың жіп өткізушісіне (15) жылжытыңыз. Жінті жіп енгізу ілмегі (17) арқылы өткізіп енгізіңіз. Одан кейін жінті жіп орауышындағы ойығы (18) арқылы өткізіңіз. Одан кейін жінті біркелкі түрде және тарта отырып ораңыз.

Кесілген жіп бөлшегінің екінші ўшын триммердің бастиегіндегі саңылау (19) арқылы еткізіп, орауышты қайтадан триммер бастиегіне енгізіңіз. Орауыш жапқышын орауыш үстінен орнату арқылы орауышты бекітіңіз (13).

Орауыш жапкышын (13) тек қана бір позицияда орнатуға болады.

Жіпті өткізіп тарту

IntelliFEED

Триммер құралы, кесу диаметрін сақтап алу үшін, жіntі автоматты түрде жаза алатын "ақылды" IntelliFEED жүйесімен жабдықталған.

304|Қазақ

Кателерді белгілеу

Симптомдар Мумкін болған себептер Көмек
Коэғалтқыш іске қосылмай түр	Аккумулятор қуатсызданып қалған Аккумуляторды қуаттандырып алыңыз.
	Аккумулятор тым суык/тым ыстық Аккумуляторды жылытып/суытып алыңыз.
Бақ электр бұйымы үзілістермен жұмыс істеп түр	Қосу / Өшіру түймешігі бузылған Bosch компаниясының қызмет көрсету орталығымен хабарласыңыз.
	Бақ электр бұйымының ішкі кабель жүйесі бузылған	Bosch компаниясының қызмет көрсету орталығымен хабарласыңыз.
Бақ электр бұйымы асыра тиеліп жұмыс істеуде	Шөп тым бийк Шөпті сатылап кесіңіз.
Бақ электр бұйымы шөпті кеспей түр	Кесу жібі тым қысқа / үзіліп қалған Кесу жібін қолмен өткізіп тартыңыз.
	Жіп орауышы бос Жіп орауышын ауыстырыңыз.
Кесу жібі өткізіле алынбай түр	Кесу жібі орауші ішінде шырмалып қалды Жіп орауышын тексеріп, керек болса, кесу жібін қайта ораңыз.
	Жіп орауышы бос Жіп орауышын толтырыңыз.
	Кесу жібі дұрыс оралмаған Кесу жібін қайта ораңыз.
	кесу жібі тым көп қылып оралған Кесу жібін лайықты ұзындыққа дейін қыскартыңыз.
Кесу жібі шырмалып қалды	Жіп өткізуші жүйесінде ақаулықтар бар Bosch компаниясының қызмет көрсету орталығымен хабарласыңыз.
Кесу жібі жіп орауышына кері тартылады	Кесу жібі тым қысқа / үзіліп қалған Орауышты шығарып алып, кесу жібін қайта енгізіңіз (L - N суреттерін қараңыз).
Кесу жібі жиі үзіле береді	Кесу жібі орауші ішінде шырмалып қалды Орауышты шығарып алып, кесу жібін қайта ораңыз (L - N суреттерін қараңыз).
	Шөп кесі триммерін лайықсыз түрде қолдану Шөпті тек қана триммердің кесу жібінің ұшымен кесіңіз; тас, дуалдар және басқа қатты заттарға тиіп қалуын болдырмаңыз. Кесу шеңберінің диаметрін толығымен пайдалану үшін кесу жібін үнемі өткізіп отыруыңыз лазым.
Триммер қалыпы смес түрде дірілден түр	Қыскыш шығыршығы немесе орауыш жапқышы орауыш үстінен құрастырып орнатылмаған	Қыскыш шығыршығын немесе орауыш жапқышын орауыш үстінен құрастырып орнатыңыз.
	Қыскыш шығыршығы қате позицияда орнатылған	Қыскыш шығыршығын лайықты позицияда орнатыңыз.
	Кесу жүйесі бузылып қалды Bosch компаниясының қызмет көрсету орталығымен хабарласыңыз.
	Қыскыш шығыршығы тозып қалған Қыскыш шығыршығы бар жаңа орауыш құрамдас бөлшектерін сатып алыңыз.

Симптомдар Мумкін болған себептер Көмек
Аккумулятордың куаттандыру	Аккумулятор енгізілмеген немесе дұрыс орнатылмаған	Аккумуляторды куаттандыру құралына дұрыс түрде енгізіңіз.

F 016 L81 803 | (22.02.2019) Bosch Power Tools

Симптомдар Мумкін болған себептер Көмек

көрсеткіші қызыл түспен жыпықтап түр	Аккумулятордың түйіспелері ластанған Аккумулятордың түйіспелерін тазалаңыз; мысалы, аккумуляторды бірнеше рет куаттандыру науасына салып-шығарыңыз, қажет болса аккумуляторды ауыстырыңыз.
Куаттандыру барысы өткізіле алынбайтын жағдайлар	Аккумулятор закымдалған Аккумуляторды ауыстырып алыңыз.
Аккумулятордың куаттандыру көрсеткіштері жанбай түр	Куаттандыру құралының желі айыры енгізілмеген (немесе дұрыс енгізілмеген)Желі айырын (толығымен) розеткаға енгізіңіз.Электр розеткасы, желі кабелі немесе куаттандыру құралында ақаулық барЖелі көрнеуін тексеріңіз, куаттандыру құралын, керек болса, Bosch компаниясының электр құралдары үшін арналған және арнайы рұқсаты бар қызмет көрсету орталықтарында тексертіп алыңыз.

Техникалық күтім және қызмет көрсету

Бақ электр бүйымы бойынша жумыстарын өткізу алдында (мысалы күту, бөлшектерін ауыстыру және т.б.), сонымен қатар оны тасымалдау мен сақтауда құрал аккумуляторын құралдан шығарып алыңыз. Қосқыштың/өшіргіштің кездейсок түрде қосылып кетілуі арқылы жақақаттану қауібі пайда болуы мүмкін.

Күту, тазалау және сақтау

▶ Kayíncís және қалыпты түрде жұмыс істей алу үшін бақ элект рбуйымыг таза қалыпта сақтап жүріңіз.

Қауіпсіз және қалыпты түрде жұмыс істей алу үшін бақ электрбұйымы мен ауалау саңылауларын таза қалыпта сақтап жүріңіз.

Бак электр буймыы устінен ешкашан су шашпаңыз.

Бак электр буймын ешкашан суға малмаңыз.

Бақ электр бүйымын қауіпсіз және құрғақ, балалар қолы жетпейтін жерде сақтаңыз.

Бак электр буймыы устінен баска заттарды коймаңыз.

Күралды қолдану барысында қыскыш шығыршығы әрқашан орауыш үстінде болғанына көз жеткізіп жүріңіз. Кері жағдайларда қатты дірілдердің пайда болуы мүмкін.

Аккумуляторды күту

Аккумулятордың оңтайлы түрде қолдануын қамтамасыз ету үшін теменdegі нұсқаулар мен шараларды ұстанып жүріңіз:

• Аккумуляторды сүйықтықтардан және ылғалдықтан қорған жүріңіз.
  – Бак электр бүйымын температура аумағы -20 °C және 50 °C аралығында болған жерлерде гана сақтаңыз. Бак электр бүйымын, мысалы, жазда көлікте қалдырмаңыз.
  – Аккумуляторды бак электр буйымнан шығарып алып, бак электр буйымнан бөлек сақтаңыз.
• Тікелей күн сәулелері түсе алатын жағдайларда аккумуляторды бақ электр бұйым ішінде қалдырмаңыз.

– Аккумуляторды сактау үшін ең оңтайлы температура деңгейі болып 5 °C CANALADЫ.
– Аккумулятордың желдету саңылауларын жүмсак, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандырылғанынан кейін жұмыс циклдарының айтарлықтай қыскарып қалуы аккумулятордың тозып қалғанын және оны ауыстыру керектігін білдіреді.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндettі түрде өнімнің зауыттық тақташасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Тасымалдау

Бул литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы заçымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр құралдары, аккумуляторлар, керек- жарактар мен каптама материалдары экологиялық түргыдан лайықты түрде кәдеге

жаратылуы тиіс.

Электр куралдарды және аккумуляторларды/батареяларды турмыстық қоқыстарға арналған контейнерлерге тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропалык 2012/19/EU директивасына сай, колдануға жарамсыз болып қалған электр және электроника бұйымдары мен құралдары, және 2006/66/EC директивасына сай, бұзылған немесе қолдануға жарамсыз болып қалған ескі аккумуляторлар/батареялар бөлек іріктеліп жиналып, қоршаған ортаға зиян келтірілмейтіндей қайта өңдеу үшін кәдеге тапсырылуы тиіс.

Аккумуляторлар/батареялар:

Li-ион:

(караныз „Тасымалдау“, Бет 306) тарауындағы нұсқауларына назар аударыңыз.

Română
