| Značka | Bosch |
| Model | EasyGrassCut 18230 |
| Typ produktu | Strunová sekačka (sekání trávy/okrajů) |
| Použití | Domácí: sekání trávníku, plevele, kopřiv, okrajů |
| Napájení | Lithium-iontová baterie 18 V (kompatibilní s Bosch akumulátory 1,5/2,0/2,5/4,0/6,0 Ah) |
| Kompatibilní nabíječka | AL 1815 CV, AL 1830 CV nebo AL 1880 CV |
| Průměr řezu | 26 cm |
| Průměr struny | 1,6 mm |
| Kapacita cívky | 6 m struny |
| Nastavitelná pracovní výška | 120 až 140 cm |
| Hmotnost (bez baterie) | 2,3 kg |
| Hmotnost (s baterií) | 2,7 kg |
| Hladina akustického tlaku | 71–72 dB(A) |
| Hladina akustického výkonu | 91–92 dB(A) |
| Vibrace (celková hodnota) | 7 m/s² (nejistota K = 1,5 m/s²) |
| Hlavní funkce | Sekání trávy (úhel 48°), sekání okrajů (úhel 36°), sekání pod keři/stromy (úhel 24°), systém automatického posunu IntelliFEED |
| Bezpečnost | Ochranný kryt, spínač s blokováním spuštění, povinné vyjmutí baterie před údržbou |
| Údržba a čištění | Pravidelně čistěte větrací otvory; neponořujte do vody; skladujte na suchém a bezpečném místě mimo dosah dětí |
| Dostupnost náhradních dílů | Cívka, řezná struna, ochranný kryt, kolečko, baterie, nabíječka |
| Opravitelnost | Poprodejní servis Bosch: oprava do 5 dnů přes SAV DIRECT (Francie); náhradní díly online |
Často kladené otázky - EasyGrassCut 18230 BOSCH
Dotazy uživatelů ohledně EasyGrassCut 18230 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky na živé ploty ve formátu PDF zdarma! Najděte svůj návod EasyGrassCut 18230 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EasyGrassCut 18230 značky BOSCH.
NÁVOD K OBSLUZE EasyGrassCut 18230 BOSCH
cs Původní navod k použivání
Bezpečnostní upozornění
▶ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Všechna varovná upozornění a pokyny do budoucna uschovejte.

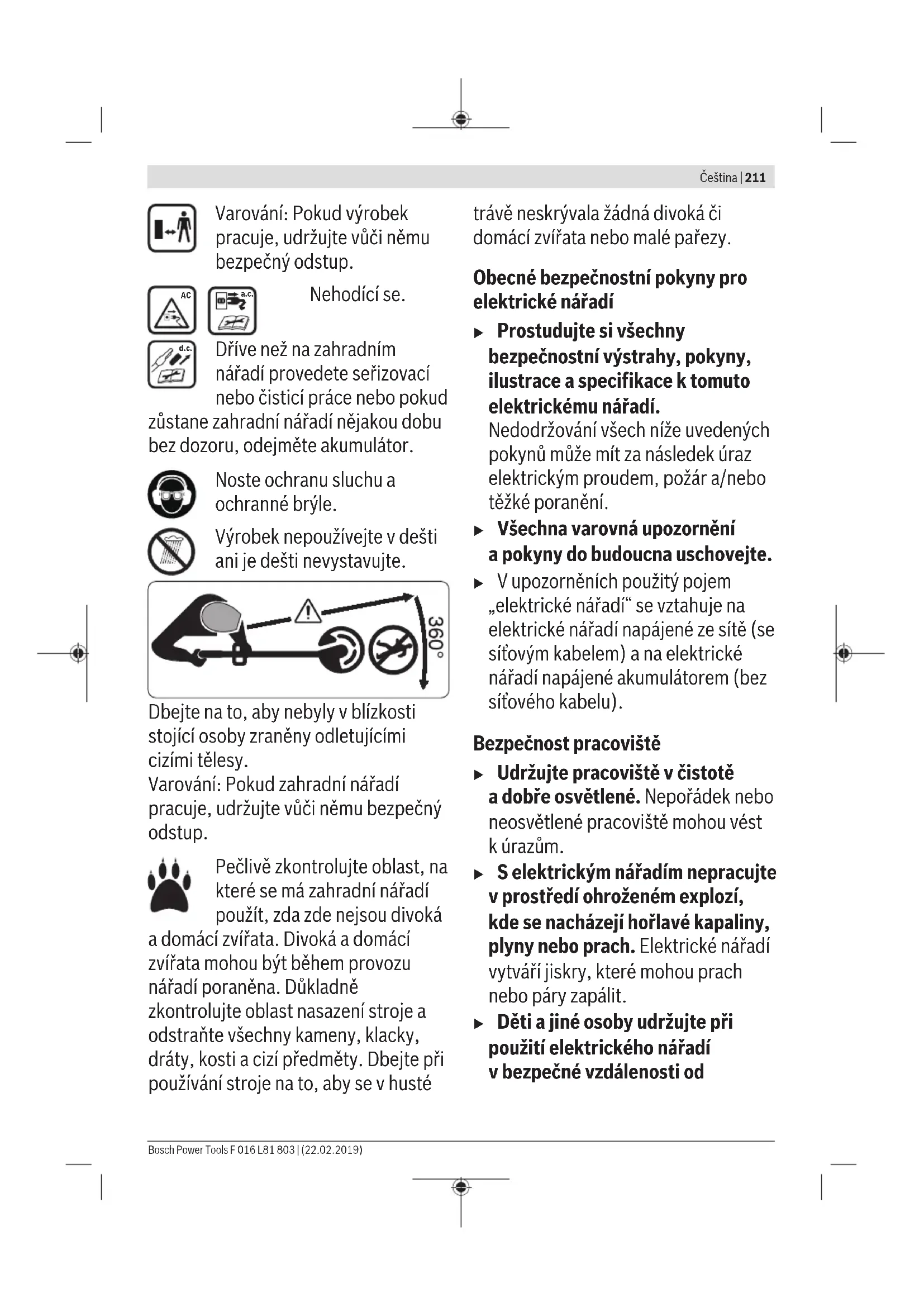

Vysvětlivky obrázkových symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Pročtěte si návod k použití.
Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.
Nehodící se.
Dříve než na zahradním nářadí provedete seřizovací nebo čisticí práce nebo pokud zůstane zahradní nářadí nějakou dobu bez dozoru, odejměte akumulátor.
Noste ochranu sluchu a ochranné brýle.
Výrobek nepoužívejte v dešti ani je dešti nevystavujte.


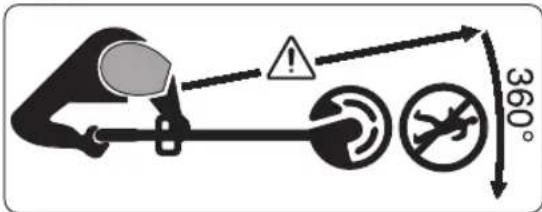

360°Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.
Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká
a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při používání stroje na to, aby se v husté trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.
Obecné bezpečnostní pokyny pro elektrické nářadí
▶ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od
212 | Čeština
pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu.
Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které
jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle.
Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení
elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
▶ Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu
určené elektrické nářadí.
S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny.
Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
214 | Čeština
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést.
▶ Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
▶ Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Odstraňte akumulátor:
– pokud bude stroj obsluhou opuštěn
– před odstraněním zablokování
– před kontrolou, čištěním nebo pracemi na stroji
– po nárazu cizího tělesa na stroj zkontrolujte poškození
– pokud stroj začne náhle vibrovat, okamžitě zkontrolujte
- Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů,
existuje nebezpečí požáru, bude-li používána s jinými akumulátory.
▶ Do zařízení používejte pouze k tomu určené akumulátory.
Používání jiných akumulátorů může vést ke zraněním a nebezpečí požáru.
▶ Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném používání může z akumulátoru vytéct kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte navíc lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte žádný poškozený nebo upravený akumulátor.
Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění.
▶ Nevystavujte akumulátor ohni nebo nadměrným teplotám. Oheň nebo teploty nad 130°C mohou vyvolat výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte
akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu k obsluze.
Nesprávné nabíjení nebo nabíjení při teplotách mimo přípustný rozsah teploty může zničit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro zahradní nářadí
Obsluha
▶ Obsluhující osoba smí výrobek používat jen v souladu s určením. Zohledněte místní dané skutečnosti. Při práci dávejte pozor na ostatní osoby, zvláště děti.
Nikdy nedovolte výrobek používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznámeným s
těmito pokyny. Národní předpisy možná vymezují věk obsluhy.
Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají.
Použití
Zahradní nářadí držte při práci pevně oběma rukama a dbejte na bezpečný postoj. Zahradní nářadí se oběma rukama vede bezpečněji.
▶ Než zahradní nářadí odložíte, vyčkejte, až se zcela dostane do stavu klidu.
Nikdy neprovozujte zahradní nářadí s vadnou ochrannou kapotou nebo vadnými kryty či bez bezpečnostního zařízení. Dbejte na to, aby tyto byly správně namontované. Nikdy nepoužívejte zahradní nářadí neúplné nebo s neoprávněnou změnou.
- Nikdy neprovozujte nářadí, pokud je kabel poškozený nebo opotřebovaný.
▶ Nikdy nenahrazujte nekovové žací prvky kovovými.
- Nikdy zahradní nářadí sami neopravujte, ledaže pro to máte kvalifikaci.
Jiné osoby a zvířata by měly při používání zahradního nářadí setrvat ve vhodné vzdálenosti. Obsluha je v pracovní oblasti zodpovědná vůči třetím osobám.
▶ Než žací hlavu uchopíte, vyčkejte až se dostane zcela do stavu klidu. Žací
216 | Čeština
hlava po vypnutí motoru ještě dále rotuje a může způsobit zranění.
Pracujte pouze za denního světla nebo dobrého umělého osvětlení.
▶ Při špatných povětrnostních podmínkách, zejména při zvedající se bouřce, se sekačkou nepracujte.
▶ Používáte-li sekačku v mokré trávě, pak to může negativně ovlivnit pracovní výkon sekačky.
▶ Pro přepravu zahradní nářadí vypněte a odstraňte akumulátor.
Při práci se sekačkou vždy dbejte na bezpečný pracovní postoj. Udržujte své ruce a nohy v bezpečné vzdálenosti od rotujících částí.
▶ Udržujte při práci rovnováhu, abyste se vyhnuli upadnutí.
▶ Pokud zahradní nářadí pokládáte na zem, dbejte na to, abyste přes něj neklopýtli.
▶ Před výměnou cívky odstraňte akumulátor.
▶ Sekačku pravidelně kontrolujte a pravidelně provádějte údržbu.
▶ Pokud výrobek čistíte nebo měníte žací strunu, vždy noste ochranné rukavice.
▶ Pozor na zranění od břitu, který slouží pro odstřižení žací struny. Dříve, než sekačku po doplnění struny zapnete, dejte ji vždy do vodorovné pracovní polohy.
Zahradní nářadí vypněte a odstraňte akumulátor:
– vždy, když ponecháte zahradní nářadí nějakou dobu bez dozoru
– před výměnou cívky
– před čištěním nebo pokud se na sekačce bude pracovat
– před uskladněním sekačky
Výrobek uskladňujte na suchém a uzavřeném místě mimo dosah dětí. Na výrobek nedávejte žádné další předměty.
▶ Nepoužívejte zahradní nářadí jako berlu.
Upozornění pro optimální zacházení s akumulátorem
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením,
před ohněm, vodou a vlhkostí.
Existuje nebezpečí výbuchu.
▶ Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetižením.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor nezkratujte. Existuje nebezpečí výbuchu.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Bezpečnostní upozornění pro nabíječky
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování
bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.
Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.
Nabíjejte pouze lithium-iontové akumulátory Bosch s kapacitou od 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí
odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm a vlhkem. Vniknutí
vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.
Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.
▶ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.
Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.
Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahrívá, hrozí nebezpečí požáru.
▶ Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat.
▶ Pro zvýšenou elektrickou bezpečnost se doporučuje použití
218 | Čeština
proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič FI.
Symboly
Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.
Symbol Význam
 | Noste ochranné rukavice |
| [WBWD] | Směr pohybu |
| [TST8] | Směr reakce |
| [ATW7] | Hmotnost |
| [SH64] | Zapnutí |
 | Vypnutí |
 | Dovolené počínání |
 | Zakázané počínání |
| CLICK! | Slyšitelný zvuk |
| [ostru] | Příslušenství/náhradní díly |
 | Doporučená poloha pro sečení trávníku |
 | Doporučená poloha pro sečení okrajů trávníku |
 | Doporučená poloha pro sečení trávníku pod keří/lavičkami |
Určené použití
Zahradní nářadí je určeno pro domácí použití, pro sečení trávy, plevele a kopřiv. Bylo vyvinuto pro sečení trávy, která
roste na svazích, pod překážkami a na okrajích trávníku, jež nelze obsáhnout klasickou travní sekačkou. Zahradní nářadí není dimenzované pro používání jako motorová kosa. Zahradní nářadí není zamýšleno pro komerční a průmyslové použití.
Obsah dodávky (viz obrázek B)
Zahradní nářadí vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní:
- Sekačka na trávu
- Ochranný kryt
- Kolo
- Akumulátor**
- Nabíječka**
- Návod k provozu
Pokud díly chybí nebo jsou poškozeny, obratte se prosím na svého obchodníka.
** specifické podle země
Zobrazené komponenty (viz obrázek A)
Číslování zobrazených komponent se vztahuje na vyobrazení výrobku na grafických stranách.
(1) Odjišťovací tlačítko akumulátoru
(2) Akumulátor ^A)
(3) Sklopná rukojeť
(4) Pedál k nastavení pracovního úhlu pro sečení trávníku/sečení okrajů
(5) Ochranný kryt
(6) Kolečko
(7) Odjištění nastavení rukojeti
(8) Spínač
(9) Blokování zapnutí spínače
(10) Tlačitko nastavení pracovní výšky
(11) Páčka
(12) Nabíječka ^A)
(13) Kryt cívky
(14) Cívka
(15) Dutina pro uchycení struny
(16) Upínací kroužek
(17) Háček pro navlečení struny
(18) Zářez pro vyvedení struny
(19) Otvor pro vyvedení struny
A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technická data
| Sekačka na trávu/sekačka na okraje trávníku | UniversalGrassCut 18UniversalGrassCut 18-260 | UniversalGrassCut 18-26 | |
| 3 600 HC1 D.. 3 600 HC1 E.. | |||
| Objednací číslo | |||
| Jmenovité napětí V= 18 18 | |||
| Otáčky naprázdno min | -1 | 7300 7300 | |
| Průměr struny mm 1,6 1,6 | |||
| Průměr žacího kruhu cm 26 26 | |||
| Kapacita strunové cívky m 6 6 | |||
| Nastavení výšky cm 120 - 140 120 - 140 | |||
| Sklopná rukojeť ● ● | |||
| Sečení okrajů ● ● | |||
| Ochrana rostlin/kolečko ● ● | |||
| Hmotnost podle EPTA-Procedure01:2014 | kg | 2,3 | 2,3 |
| kg | 2,7 | 2,7 | |
| Sada (s akumulátorem) | |||
| Sériové číslo | viz typový štítek na zahradním nářadí | ||
| Povolená teplota prostředí | |||
| - při nabíjení ^A) | °C | 0 ... +45 | 0 ... +45 |
| - při provozu a skladování | °C -20 ... +50 -20 ... +50 | ||
| Akumulátor | Li-ion | Li-ion | |
| Jmenovité napětí V= 18 18 | |||
| Objednací číslo/kapacita | |||
| - 2 607 337 187 | Ah 1,5 1,5 | ||
| - 2 607 337 211 | Ah 2,0 2,0 | ||
| - 2 607 337 199 | Ah 2,5 2,5 | ||
| - 1 607 A35 07H | Ah 4,0 4,0 | ||
| - 1 607 A35 01Y | Ah 6,0 6,0 | ||
| Počet článků akumulátoru | |||
| - 2 607 337 187 | 5 5 | ||
| - 2 607 337 211 | 5 5 | ||
| - 2 607 337 199 | 5 5 | ||
| - 1 607 A35 07H | 10 10 | ||
| - 1 607 A35 01Y | 10 10 | ||
A) Omezený výkon při teplotách <0 °C
| Nabiječka | AL 1815 CV | AL 1830 CV | AL 1880 CV | |
| Objednací číslo | ||||
| 2 607 226 ... EU | ... 0.. | ... 965 | ... 1.. | |
| 2 607 226 ... UK ... 0.. | ... 967 | ... 1.. | ||
| Nabijecí proud | A | 1,5 | 3,0 | 8,0 |
| Doba nabíjení (vybitý akumulátor) | ||||
| - Akumulátor s 1,5 Ah | min | 63 | 33 | 27 |
| - Akumulátor s 2,0 Ah | min | 84 | 45 | 30 |
| - Akumulátor s 2,5 Ah | min | 105 | 60 | 36 |
220 | Čeština
Nabiječka AL 1815 CV AL 1830 CV AL 1880 CV
| - Akumulátor s 4,0 Ah min 168 95 35 | ||||
| - Akumulátor s 6,0 Ah min 260 130 62 | ||||
| Hmotnost podle EPTA-Procedure 01:2014 | kg 0,38 0,40 0,60 | |||
| Třída ochrany | ☐/II /II /II | ☐ | ☐ | |
Informace o hluku a vibracích
| Sečení trávy/Sečení okolo stromů a keřů | Sečení okrajů |
Hodnoty emise hluku zjištěny podle EN 50636-2-91
Hodnocená hladina hluku A stroje činí typicky:
| – Hladina akustického tlaku dB(A) | 71 72 |
| – Hladina akustického výkonu dB(A) | 91 92 |
| – Nepřesnost K dB | = 3 = 3 |
Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 50636-2-91
| - Hodnota emise vibrací a_h | m/s^2 | 7 | 7 |
| - Nepřesnost K m/s | ^2 | = 1,5 = 1,5 | |
Úroveň vibrací uvedená v těchto pokynech byla změřena pomocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž a provoz
| Cíl počinání | Obrázek | Strana |
| Zobrazené komponenty | A | 473 |
| Obsah dodávky | B | 474 |
| Montáž ochranného krytu | C | 474 |
| Nastavení pracovní výšky | D | 475 |
| Odklopení rukojeti | E | 476 |
| Montáž kolečka | F | 476 |
| Nabití a vložení akumulátoru | G | 477 |
| Zapnutí – vypnutí | H | 477 |
| Cíl počínání | Obrázek | Strana |
| Doporučená poloha pro sečení trávníku | I | 478 |
| Doporučená poloha pro sečení okrajů trávníku | J | 479 |
| Doporučená poloha pro sečení trávníku pod keři/lavičkami | K | 480 |
| Demontáž strunové cívky | L | 481 |
| Navinutí struny na cívku | M | 482 |
| Montáž strunové cívky | N | 483 |
| Údržba, čištění a skladování | O | 483 |
| Příslušenství | P | 484 |
Montáž
▶ Pozor: Než provedete montážní práce, zahradní nářadí vypněte a odstraňte akumulátor.
Montáž ochranného krytu (viz obrázek C)
Ochranný kryt (5) nasuňte na žací hlavu až uslyšite kliknutí. Ochranný kryt (5) upevněte pomocí šroubu na žací hlavu. Šroub je již při dodání namontovaný na spodním tělese. Nikdy nepoužívejte sekačku bez namontovaného ochranného krytu (5). Po provedené montáži už nesmí být ochranný kryt (5) ze sekačky odstraněn.
Nastavení pracovní výšky (viz obrázek D)
Stiskněte tlačítko (10) a nastavte sekačku na požadovanou výšku. Tlačítko (10) uvolněte.
Sekačku vždy používejte s nastavenou pracovní polohou, nikdy se skladovací polohou. Skladovací poloha je ta, když je sekačka zcela zasunutá. Dbejte při nastavování pracovní polohy na to, aby byl mechanizmus pro nastavení výšky správně zajištěný. Pokud mechanizmus zaskočí, je slyšet kliknutí.
Odklopení rukojeti (viz obrázek E)
Stiskněte tlačítko (7), rukojeť (3) od sebe až na doraz odklopte a tlačítko (7) uvolněte. Dbejte na to, aby byla rukojeť (3) správně zajištěná. Na rukojeť (3) během nastavování netlačte.
Montáž kolečka (viz obrázek F)
Kolečko (6) namontujte na žací hlavu. Mějte na paměti správné umístění šipky na žací hlavě. Dbejte při tom, aby háček správně zapadl do drážky. Otočte kolečko (6) na žací hlavě tak daleko, až páčka (11) se slyšitelným kliknutím zaskočí.
Pro odstranění zatáhněte páčku (11) až k vypojení a kolečko (6) odstraňte v opačném směru.
Uvedení do provozu
▶ Pozor: Než budou provedeny seřizovací a čisticí práce, zahradní nářadí vypněte a odstraňte akumulátor.
Nabíjení akumulátoru
Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky.
Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru.
Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí.
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se stroj pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.
Po automatickém vypnutí stroje už dále netlačte na spínač. Akumulátor se může poškodit. Řid'te se pokyny pro likvidaci akumulátoru.
Vložení/odejmutí akumulátoru (viz obrázek G)
Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.
Vložte nabitý akumulátor (2). Zajistěte, aby byl akumulátor zcela vložený.
Pro odejmutí akumulátoru (2) ze stroje stiskněte odjišťovací tlačitko akumulátoru (1) a akumulátor vytáhněte ven.
Proces nabíjení
Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor (2) vloží do nabíječky (12).
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam indikačních prvků (AL 1815 CV)
Blikající ukazatel nabíjení akumulátoru
Proces nabíjení je signalizován blikáním ukazatele nabíjení akumulátoru.
Trvalé světlo ukazatele nabíjení akumulátoru
Trvalé světlo ukazatele nabíjení akumulátoru signalizuje, že akumulátor je zcela nabitý nebo
že teplota akumulátoru je vně dovoleného rozsahu teploty nabíjení a proto nemůže být nabíjen. Jakmile je dosaženo dovoleného rozsahu teploty, bude akumulátor nabíjen.
Bez nastrčeného akumulátoru signalizuje trvalé světlo ukazatele nabíjení akumulátoru, že je síťová zástrčka zasunuta do zásuvky a nabíječka je připravena k provozu.
Význam indikačních prvků (AL 1830 CV / AL 1880 CV)
Blikající světlo (rychlé) zeleného ukazatele nabíjení akumulátoru
Proces rychlonabíjení je signalizován rychlým blikáním zeleného ukazatele nabíjení
akumulátoru
Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“.
Blikající světlo (pomalé) zeleného ukazatele nabíjení akumulátoru
Při stavu nabití akumulátoru ca. 80% bliká zelený ukazatel nabíjení akumulátoru pomalu.
Akumulátor lze vyjmout a ihned začít používat.
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru signalizuje, že je akumulátor plně
nability.
Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je zapojená síťová zástrčka do zásuvky a nabíječka je připravená k provozu.
Trvalé světlo červeného ukazatele nabíjení akumulátoru
Trvalé světlo červeného ukazatele nabíjení akumulátoru signalizuje, že je teplota
akumulátoru vně dovoleného rozsahu teploty nabíjení, viz odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.
222 | Čeština
Blikající světlo červeného ukazatele nabíjení akumulátoru
Blikající světlo červeného ukazatele nabíjení akumulátoru signalizuje jinou poruchu procesu
nabíjení, viz odstavec „Chyby – příčiny a odstranění“.
Obsluha
▶ Pozor: Než provedete montážní práce, zahradní nářadí vypněte a odstraňte akumulátor.
▶ Po vypnutí sekačky struna ještě několik sekund dobíhá. Než sekačku znovu zapnete, počkejte až je motor/struna v klidu.
▶ Vícekrát krátce po sobě nevypínejte a opět nezapínejte.
Je doporučeno používat firmou Bosch schválené žací prvky. U jiných žacích prvků se může výsledek sečení odchylovat.
Zapnutí - vypnutí (viz obrázek H)
Pro zapnutí stiskněte nejprve blokování zapnutí (9). Poté stiskněte spínač (8) a podržte ho stisknutý.
Pro vypnutí spínač (8) uvolněte.
Sečení trávy/sečení okrajů (viz obrázky I - K)
Sečení trávy (viz obrázek I)
Stiskněte tlačítko (4) a nastavte úhel 48° pro sečení trávy. Pohybujte sekačkou doleva a doprava a dbejte během práce na dostatečný odstup vůči tělu. Vyšší trávu sečte stupňovitě.
Sečení okrajů (viz obrázek J)
Stiskněte tlačítko (4) a nastavte úhel 36° pro sečení okrajů. Nyní otočte rukojeť o 180° a poté otočte sekačku ve směru hodinových ručiček do požadované pracovní polohy.
Ved'te sekačku podél okraje trávníku. Díky použití kolečka se vyhnete kontaktu s pevnými povrchy nebo zdmi, aby se tak zamezilo rychlému opotřebení struny.
Sečení okolo stromů a keřů (viz obrázek K)
Stiskněte tlačítko (4) a nastavte úhel 24° pro sečení okolo stromů a keřů.
Okolo stromů a kerů sečte obezřetně, aby se nedostaly do kontaktu se strunou. Rostliny mohou odumírat, pokud se poškodí kůra.
Demontáž cívky, navinutí struny a montáž cívky (viz obrázky L až N)
▶ Před výměnou cívky odstraňte akumulátor.
Stiskněte obě spony krytu cívky a kryt cívky (13) odstraňte. Poté vyjměte prázdnou cívku (14).
Odstřihněte ca. 6 m struny z doplňovací cívky. Vsuňte konec struny do dutiny pro uchycení struny (15) v cívce.
Provlékněte strunu pod háček (17). Následně provlékněte strunu skrz zářez pro vyvedení struny (18) v cívce. Strunu poté naviňte rovnoměrně rozdělenou a napnutou.
Nasuňte druhý konec struny skrz otvor (19) v žací hlavě a cívku opět nasadťe na žací hlavu. Cívku zafixujte nasazením krytu cívky (13).
Kryt cívky (13) lze namontovat pouze v jedné poloze.
Doplnění struny
IntelliFEED
Sekačka je vybavena systémem IntelliFEED, který automaticky odvíjí strunu, aby zůstal zachovaný žací průměr.
Hledání závad
Sekačka na trávu/sekačka na okraje trávníku
| Příznak Možná příčina Odstranění | |
| Motor se nerozeběhne Vybitý akumulátor Nabijte akumulátor. | |
| Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit | |
| Zahradní nářadí běží přerušovaně | Vadný spínač Obratte se na zákaznický servis Bosch. |
| Vadná vnitřní kabeláž zahradního nářadí Obratte se na zákaznický servis Bosch | |
| Přetížené zahradní nářadí | Příliš vysoká tráva Sečte stupňovitě. |
| Zahradní nářadí neseče | Žací struna příliš krátká/přetržená Žací strunu ručně doplňte |
| Prázdná strunová cívka Strunovou cívku nahradťe. | |
| Žací struna se nenechá doplnit | Žací struna je v cívce zamotaná Strunovou cívku zkontrolujte a popř. žací strunu znovu naviňte |
| Prázdná strunová cívka Strunovou cívku doplňte. | |
| Žací struna není správně navinutá Žací strunu znovu naviňte | |
F 016 L81 803 | (22.02.2019) Bosch Power Tools
Příznak Možná příčina Odstranění
| Příliš mnoho navinuté žací struny Zkratte žací strunu na správnou délku. | ||
| Zamotaná žací struna | Problémy se systémem doplňování struny Obratte se na zákaznický servis Bosch | |
| Žací struna je zatažená zpátky do cívky | Žací struna příliš krátká/přetržená Cívku odstraňte a žací strunu znovu zavedťe (viz obrázky L - N). | |
| Žací struna se často trhá | Žací struna je v cívce zamotaná Cívku odstraňte a žací strunu znovu naviňte (viz obrázky L - N) | |
| Nesprávné zacházení se sekačkou Sečte pouze hrotem žací struny; vyhněte se dotyku s kameny, stěnami a jinými pevnými předměty. Žací strunu pravidelně doplňujte, aby se využíval celý průměr žacího kruhu. | ||
| Sekačka nezvykle vibruje | Upínací kroužek nebo kryt cívky nejsou na cívce namontované | Namontujte upínací kroužek nebo kryt cívky na cívku. |
| Upínací kroužek je nesprávně polohovaný Upínací kroužek znovu napolohujte | ||
| Poškozený žací systém Obratte se na zákaznický servis Bosch. | ||
| Opotřebovaný upínací kroužek Zakupte nové příslušenství cívky s upínacím kroužkem | ||
Akumulátor a nabíječka
Příznaky Možná příčina Odstranění
| Bliká červený ukazatel nabíjení akumulátoruNabíjecí proces není možný | Akumulátor není (správně) nasazený Nasad'te akumulátor správně do nabíječky. | |
| Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např.několikerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad'te | ||
| Vadný akumulátor Akumulátor nahrad'te. | ||
| Ukazatelé nabíjení akumulátoru nesvítí | Sítová zástrčka nabíječky není (správně) zastrčena | Sítovou zástrčku (zcela) zastrčte do zásuvky |
| Zásuvka, síťový kabel nebo nabíječka mají závadu | Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch. | |
Údržba a servis
▶ Před všemi pracemi na zahradním nářadí (např. údržba, výměna nástrojů atd.) a též při jeho přepravě a uskladnění odejměte ze zahradního nářadí akumulátor. Při neúmyslném stlačení spínače existuje nebezpečí zranění.
Údržba, čištění a skladování
▶ Udržujte výrobek čistý, abyste mohli dobře a bezpečně pracovat.
Udržujte zahradní nářadí a větrací otvory čisté, abyste mohli dobře a bezpečně pracovat.
Nikdy nekropte zahradní nářadí vodou. Nikdy neponořujte zahradní nářadí pod vodu. Skladujte zahradní nářadí na bezpečném místě, v suchu a mimo dosah dětí.
Neodkládejte na zahradní nářadí jiné předměty. Dbejte na to, aby byl upínací kroužek během používání vždy upevněný na cívce. V opačném případě se mohu vyskytovat vysoké vibrace.
Péče o akumulátor
Pro zaručení optimálního používání akumulátoru dbejte následujících upozornění a opatření:
- Chraňte akumulátor před vlhkostí a vodou.
- Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20^ do 50^ . Nenechávejte zahradní nářadí např. v létě ležet v autě.
- Akumulátor uskladněte odděleně a nikoli v nabíječce.
- Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
- Optimální teplota pro uskladnění akumulátoru činí 5 °C.
- Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Zákaznická služba a poradenství ohledně použití
U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Zpracování odpadů
Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Li-ion:
Dbejte prosím upozornění v odstavci (viz „Přeprava“, Stránka 224).
Slovenčina
Bezpečnostné pokyny
Prečítajte si Návod na použí- vanie.
Bezpečnost' na pracovisku
Bezpečnost' – elektrina
Starostlivé používanie elektrického náradia
Bezpečnostné pokyny pre nabíjačky
nutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.
▶ Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom.
Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opravit len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
- Strunová kosačka
- Ochranný kryt
- Koleso
- Akumulátor**
- Nabíjačka**
- Návod na používanie
Číslovanie jednotlivých vyobrazených komponentov sa vztahuje na zobrazenie produktu na grafických stranách tohto Návodu na používanie.
Stlačte tlačidlo (10) a nastavte strunovú kosačku na požadovanú výšku. Tlačidlo (10) uvolnite.
Nabíjací proces začína v okamihu, keď sa zástrčka nabíjačky zasunie do zásuvky a keď sa akumulátor (2) vloží do nabíjačky (12).
Proces nabíjania je signalizovaný blikaním indikátora nabíjania akumulátora.
Akumulátor možno vybrat a ihned začat používat.
Strunová kosačka na trávnik/strunová kosačka na okraje trávnika
Údržba, čistenie a skladovanie
Neostrekujte toto záhradné náradie nikdy vodou, ani ho do vody neponárajte.
Neostrekujte toto záhradné náradie nikdy vodou, ani ho do vody neponárajte.
