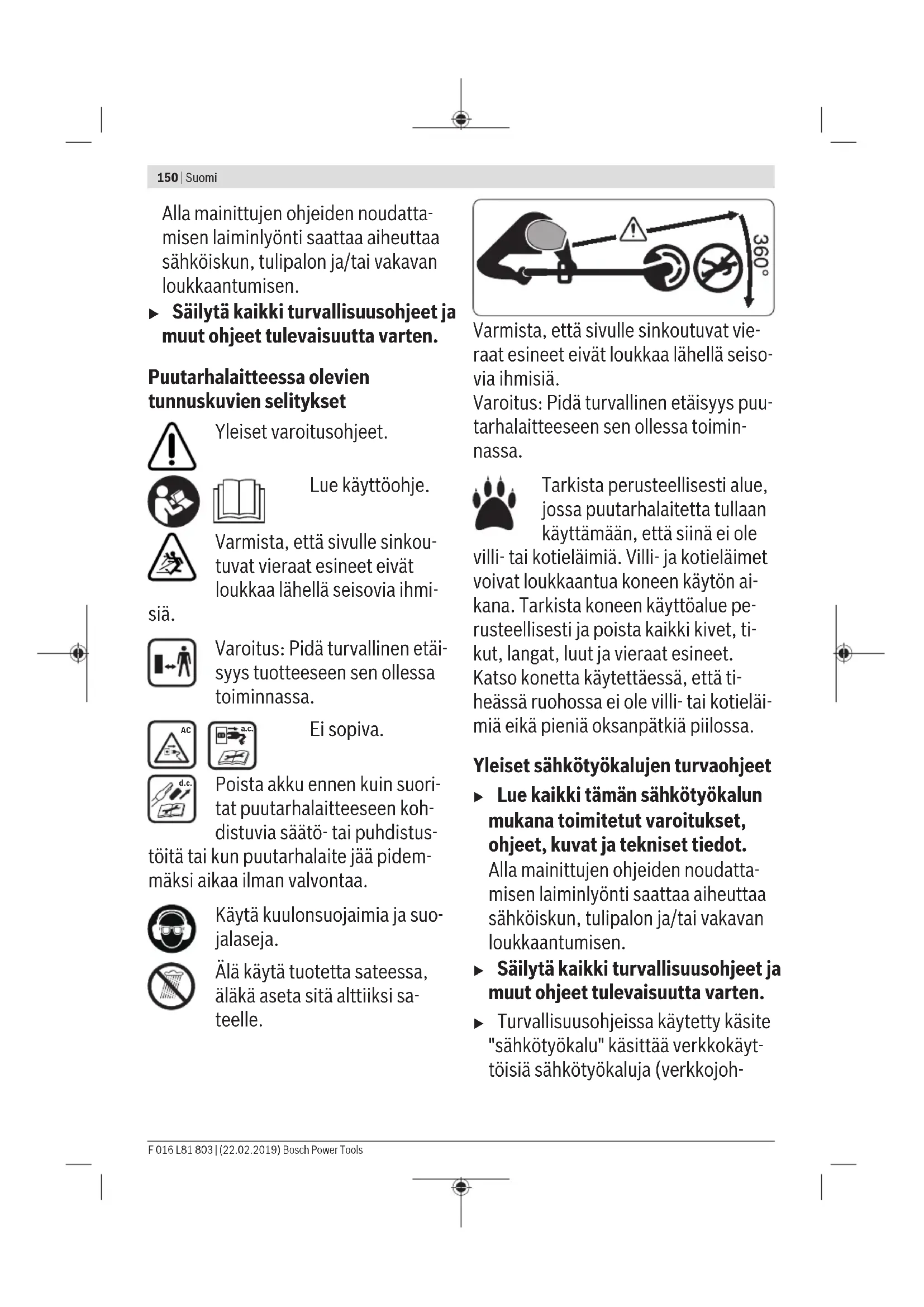

a.c. Ei sopiva. d.c. Poista akku ennen kuin suori- tat puutarhalaitteeseen koh- distuvia säätö- tai puhdistus- töitä tai kun puutarhalaite jää pidem- mäksi aikaa ilman valvontaa. Käytä kuulonsuojaimia ja suo- jalaseja. Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sa- teelle. Varmista, että sivulle sinkoutuvat vie- raat esineet eivät loukkaa lähellä seiso- via ihmisiä. Varoitus: Pidä turvallinen etäisyys puu- tarhalaitteeseen sen ollessa toimin- nassa. Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, että siinä ei ole villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön ai- kana. Tarkista koneen käyttöalue pe- rusteellisesti ja poista kaikki kivet, ti- kut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, että ti- heässä ruohossa ei ole villi- tai kotieläi- miä eikä pieniä oksanpätkiä piilossa. Yleiset sähkötyökalujen turvaohjeet u Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudatta- misen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. u Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten. u Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyt- töisiä sähkötyökaluja (verkkojoh- F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 151 dolla) ja akkukäyttöisiä sähkötyöka- luja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjär- jestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pö- lyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia- adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopi- vat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, ku- ten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy säh- kötyökalun sisään kasvattaa sähköis- kun riskiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kanta- miseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuu- muudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahin- goittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ul- kona käytä ainoastaan ulkokäyt- töön soveltuvaa jatkojohtoa. Ulko- käyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. u Jos sähkötyökalua on pakko käyt- tää kosteassa ympäristössä, on käytettävä vikavirtasuojakyt- kintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työs- kentelyysi ja noudata tervettä jär- keä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, al- koholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojava- rusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuu- Bosch Power Tools F 016 L81 803 | (22.02.2019)152 | Suomi lonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaan- tumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun kä- teen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskyt- kimellä tai kytket sähkötyökalun pis- totulpan pistorasiaan käynnistyskyt- kimen ollessa käyntiasennossa, altis- tat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käyn- nistät sähkötyökalun. Kiinnitysa- vain tai säätötyökalu, joka on unoh- dettu paikalleen sähkötyökalun pyö- rivään osaan, saattaa aiheuttaa tapa- turman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt parem- min hallitsemaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työ- vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikku- viin osiin. u Jos laitteissa on pölynpoistolii- täntä, varmista, että se on kyt- ketty oikein ja toimii kunnolla. Pö- lynpoistojärjestelmän käyttö vähen- tää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja nou- data aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä ky- seiseen työhön tarkoitettua sähkö- työkalua. Sopivan tehoisella sähkö- työkalulla teet työt paremmin ja tur- vallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyö- kalu, jota ei voi enää hallita käynnis- tyskytkimellä, on vaarallinen ja täy- tyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/ tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suo- ritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät säh- kötyökalun tahattoman käynnistymi- sen. u Säilytä sähkötyökalut poissa las- ten ulottuvilta, kun niitä ei käy- tetä. Älä anna sellaisten henkilöi- den käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 153 u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikku- vat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtu- neita osia tai muita toimintaa hait- taavia vikoja. Jos havaitset vi- koja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyöka- luista. u Pidä leikkausterät terävinä ja puh- taina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreu- nat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjei- den, käyttöolosuhteiden ja työteh- tävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvat- tomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä ti- lanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto Poista akku: – jos käyttäjä poistuu laitteen luota – ennen tukkeutuman poistoa – ennen tarkistusta, puhdistusta tai laitteeseen kohdistuvia töitä – jos vieras esine on iskenyt laittee- seen ja vaurioita tarkistetaan – jos laite äkillisesti alkaa täristää, tarkista heti u Lataa akkuja vain valmistajan suo- sittelemissa latauslaitteissa. La- tauslaite, joka on tarkoitettu määrä- tyntyyppiselle akulle, saattaa muo- dostaa tulipalovaaran, jos sitä käyte- tään muiden akkujen kanssa. u Käytä sähkölaitteissa ainoastaan kyseiseen sähkölaitteeseen tar- koitettua akkua. Muunlaisten akku- jen käyttö saattaa johtaa loukkaantu- miseen ja tulipaloon. u Pidä irrotettu akku loitolla metal- liesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä me- talliesineistä, jotka voivat oikosul- kea akun koskettimet. Akkukosket- timien välinen oikosulku saattaa ai- heuttaa palovammoja tai johtaa tuli- paloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä kos- kettamasta nestettä. Huuhtele ve- dellä, jos vahingossa kosketat nes- tettä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheut- taa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voi- vat toimia ennalta arvaamattomasti Bosch Power Tools F 016 L81 803 | (22.02.2019)154 | Suomi ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. u Älä altista akkua tai työkalua tu- lelle tai äärimmäisille lämpöti- loille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa ai- heuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataami- nen virheellisesti tai ohjeiden vastai- sessa lämpötilassa saattaa vaurioit- taa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata säh- kötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Ak- kuja saa korjata vain valmistaja tai valtuutettu huoltopiste. Puutarhalaitteen turvallisuusohjeet Käyttö u Tuotetta käyttävä henkilö saa käyttää sitä ainoastaan ohjeiden mukaan. Paikallisia olosuhteita tulee ottaa huomioon. Työskentelyn aikana on aktiivisesti varottava muita henki- löitä, etenkin lapsia. u Älä koskaan anna lasten, henkilöi- den, joilla on rajalliset fyysiset, aistil- liset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää lai- tetta. Kansalliset säännökset saatta- vat rajata käyttäjän iän. u Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa. Käyttö u Pidä työn aikana puutarhalaitetta kaksin käsin ja huolehdi tukevasta seisoma-asennosta. Puutarhalai- tetta pystyy ohjaamaan varmemmin kahdella kädellä. u Odota, kunnes puutarhalaite on py- sähtynyt, ennen kuin asetat sen pois käsistäsi. u Älä koskaan käytä puutarhalaitetta viallisella suojakuvulla tai suojuksilla tai ilman varolaitetta. Varmista, että nämä on asennettu oikein. Älä kos- kaan käytä puutarhalaitetta epätäy- dellisenä tai hyväksymättömillä muu- toksilla. u Älä käytä laitetta, jos verkkojohto on vaurioitunut tai kulunut. u Älä koskaan korvaa ei-metallisia leik- kuuosia metallisilla leikkuuosilla. u Älä koskaan korjaa puutarhalaitetta itse, ellei sinulla ole kyseistä päte- vyyttä. u Muitten henkilöiden ja eläinten tulee pysyä sopivalla etäisyydellä puutar- halaitetta käytettäessä. Käyttäjä on vastuussa työalueella olevista sivulli- sista. u Odota, kunnes leikkuupää on pysäh- tynyt täysin, ennen kuin kosketat F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 155 sitä. Leikkuupää pyörii vielä mootto- rin poiskytkennän jälkeen ja voi ai- heuttaa loukkaantumisia. u Työskentele vain valoisaan aikaan tai hyvässä keinovalossa. u Älä työskentele viimeistelyleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. u Jos käytät viimeistelyleikkuria mä- rässä ruohossa saattaa se alentaa vii- meistelyleikkurin työtehoa. u Pysäytä puutarhalaite ja poista akku ennen kuljetusta. u Huolehdi aina tukevasta työasen- nosta, kun työskentelet viimeistely- leikkurin kanssa. Pidä kädet ja jalat turvallisella etäisyydellä pyörivistä osista. u Pysy tasapinossa työskentelyn ai- kana kaatumisen välttämiseksi. u Varo, että et kompastu puutarhalait- teeseen, jos se on jätetty makaa- maan maahan. u Poista akku ennen kelan vaihtoa. u Tarkista ja huolla viimeistelyleikkuri säännöllisesti. u Käytä aina suojakäsineitä, kun puh- distat tuotetta tai vaihdat leikkuulan- kaa. u Varo terää, jonka tehtävä on leikkuu- langan leikkaus. Käännä aina viimeis- telyleikkuri ennen käynnistämistä vaakasuoraan asentoon leikkuulan- gan syötön jälkeen. Pysäytä puutarhalaite ja poista akku: – aina, jos jätät puutarhalaitteen jok- sikin aikaa ilman valvontaa – ennen kelan vaihtamista – ennen puhdistusta, tai kun suoritat viimeistelyleikkuriin kohdistuvia töitä – ennen viimeistelyleikkurin varas- toimista u Säilytä Tuote kuivassa ja suljetussa paikassa, lasten ulottumattomissa. Älä koskaan aseta mitään muita esi- neitä tuotteen päälle. u Älä käytä puutarhalaitetta kävelykep- pinä. Ohjeita akun optimaaliseen käsittelyyn u Älä avaa akkua. Oikosulkuvaara. Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Muuten syn- tyy räjähdysvaara. u Jos akku vaurioituu tai sitä käyte- tään asiaankuulumattomalla ta- valla, saattaa siitä purkautua höy- ryjä. Tuuleta alue ja hakeudu lääkä- riin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitystiehyeitä. u Käytä akkua ainoastaan valmista- jan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormi- tuksen. u Terävät esineet (esimerkiksi nau- lat ja ruuvitaltat) tai kuoreen koh- distuvat iskut saattavat vaurioit- taa akkua. Tämä voi johtaa akun oi- kosulkuun, tulipaloon, savuamiseen, Bosch Power Tools F 016 L81 803 | (22.02.2019)156 | Suomi räjähtämiseen tai ylikuumenemi- seen. u Älä oikosulje akkua. Syntyy räjäh- dysvaara. u Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kui- valla siveltimellä. Latauslaitteiden turvallisuusohjeet Lue kaikki turva- ja käyttö- ohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattami- sen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten. u Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitse- maan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita. u Älä koskaan anna lasten, henkilöi- den, joilla on rajalliset fyysiset, aistil- liset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää la- tauslaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän. u Pidä lapsia silmällä. Täten varmis- tat, etteivät lapset leiki latauslaitteen kanssa. u Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 1,5Ah (vähintään 5 akkukennoa). Akkujännitteen tulee vastata lataus- laitteen akkujännitettä. Älä lataa ei- uudelleenladattavia paristoja. Muu- toin syntyy tulipalo- ja räjähdys- vaara. Pidä sähkötyökalu poissa sateesta ja kosteudesta. Ve- den tunkeutuminen latauslaitteen si- sään kasvattaa sähköiskun riskiä. u Pidä latauslaite puhtaana. Lika ai- heuttaa sähköiskuvaaran. u Tarkista latauslaite, johto ja pisto- tulppa ennen jokaista käyttöker- taa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa la- tauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alku- peräisiä varaosia. Viallinen lataus- laite, johto ja pistotulppa aiheuttavat sähköiskuvaaran. u Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palona- rassa ympäristössä. Palovaara, koska latauslaite kuumenee latauk- sen aikana. u Älä peitä latauslaitteen tuuletusra- koja. Muuten latauslaite voi ylikuu- mentua ja toimia virheellisesti. u Korkeampaa sähköturvallisuutta var- ten suosittelemme käyttämään vika- virtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirta- kytkintä aina ennen käyttöä. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii- F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 157 den merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä. Tunnusmerkki Merkitys Käytä suojakäsineitä Liikesuunta Reaktiosuunta Paino Käynnistys Poiskytkentä Sallittu käsittely Kielletty menettely CLICK! Kuuluva ääni Lisälaitteet/varaosat Suositeltu asento ruohon viimeistelyleik- kuuta varten Suositeltu asento nurmikon reunan ta- saukseen Suositeltu asento ruohon viimeistelyleik- kuuseen pensaiden/penkkien alta Määräystenmukainen käyttö Puutarhalaite on tarkoitettu kotikäyttöön, ruohon, rikkakas- vien ja nokkosten viimeistelyleikkaukseen. Laite on kehitetty leikkaamaan ruohoa, joka kasvaa luiskissa, ja esteiden alla sekä nurmikon reunoja, joihin ei pääse käsiksi ruohonleikku- rilla. Puutarhalaitetta ei ole suunniteltu käytettäväksi moot- toriviikatteena. Puutarhalaitetta ei ole ajateltu kaupalliseen tai teolliseen käyttöön. Toimitukseen kuuluu (katsokuvaB) Ota puutarhalaite varovasti pakkauksestaan ja tarkista, että kaikki seuraavat osat löytyvät: – Viimeistelyleikkuri – Suojus – Pyörä – Akku** – Latauslaite** – Käyttöohje Jos osia puuttuu tai jos ne ovat vaurioituneet, tulee sinun kääntyä kauppiaasi puoleen. **maakohtainen Kuvissa olevat osat (katso kuva A) Kuvassa olevien osien numerointi viittaa grafiikkasivuissa olevaan tuotteen kuvaan. (1) Akun vapautuspainike (2) Akku

(3) Kääntyvä kädensija (4) Poljin työkulman asetusta varten ruohon viimeistely- leikkuussa/reunan tasauksessa (5) Suojus (6) Pyörä (7) Kädensijan säädön lukitus (8) Käynnistyskytkin (9) Käynnistyskytkimen käynnistysvarmistin (10) Painike työkorkeuden asetus (11) Vipu (12) Latauslaite

(13) Kelan suojus (14) Kela (15) Lanka-aukko (16) Kiristysrengas (17) Säppi langan pujotusta varten (18) Rako langan ohjaukseen (19) Lankaohjauksen reikä

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Ruohon viimeistelyleikkuri/ruohon reunaleikkuri UniversalGrassCut 18 UniversalGrassCut 18-260 UniversalGrassCut 18-26 Tuotenumero 3 600 HC1 D.. 3 600 HC1 E.. Nimellisjännite V= 18 18 Bosch Power Tools F 016 L81 803 | (22.02.2019)158 | Suomi Ruohon viimeistelyleikkuri/ruohon reunaleikkuri UniversalGrassCut 18 UniversalGrassCut 18-260 UniversalGrassCut 18-26 Tyhjäkäyntikierrosluku min

Leikkuulangan läpimitta mm 1,6 1,6 Leikkausympyrän läpimitta cm 26 26 Lankakelan kapasiteetti m 6 6 Korkeussäätö cm 120− 140 120− 140 Kääntyvä kädensija ● ● Reunan leikkuu ● ● Kasvinsuoja/pyörä ● ● Paino EPTA‑Procedure 01:2014 mu- kaan Sarja (jossa akku)

2,3 2,7 2,3 2,7 Sarjanumero katso sarjanumero puutarhalaitteen tyyppikilvestä sallittu ympäristölämpötila – ladattaessa

rajoitettu teho, kun lämpötila on <0 °C Latauslaite AL 1815 CV AL 1830 CV AL 1880 CV Tuotenumero 2 607 226 ... EU … 0.. … 965 … 1.. 2 607 226 ... UK … 0.. … 967 … 1.. Latausvirta A 1,5 3,0 8,0 Latausaika (akku purkautunut) – 1,5 Ah akku min 63 33 27 – 2,0 Ah akku min 84 45 30 – 2,5 Ah akku min 105 60 36 – 4,0 Ah akku min 168 95 35 – 6,0 Ah akku min 260 130 62 Paino EPTA‑Procedure 01:2014 mukaan kg 0,38 0,40 0,60 F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 159 Latauslaite AL 1815 CV AL 1830 CV AL 1880 CV Suojausluokka / II / II / II Melu-/tärinätiedot Ruohon viimeistelyleikkuu/ Leikkuu puiden ja pensaiden ympäriltä Reunan tasaus Melupäästöarvot määritetty EN 50636-2-91 mukaan Laitteen tyypillinen A-painotettu äänen painetaso on: – Äänen painetaso dB(A)

– Äänen tehotaso dB(A)

– Epätarkkuus K dB = 3 = 3 Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 50636-2-91mukaan – Värähtelynemissioarvo a

= 1,5 = 1,5 Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardoi- dun mittausmenetelmän mukaisesti ja sitä voi käyttää sähkö- työkalujen keskinäiseen vertailuun. Se soveltuu myös tärinä- kuormituksen väliaikaiseen arviointiin. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyt- tötapoja. Mikäli sähkötyökalua käytetään muunlaisissa töissä, erilaisilla käyttötarvikkeilla tai riittämättömästi huol- lettuna, tärinätaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa lisätä huomattavasti koko työskentelyjakson tärinäkuormitusta. Tärinäkuormituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi pienentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus ja käyttö Tehtävä Kuva Sivu Kuvassa olevat osat A 473 Toimitukseen kuuluu B 474 Suojuksen asennus C 474 Työkorkeuden asetus D 475 Kädensijan taitto auki E 476 Pyörän asennus F 476 Akun lataus ja paikalleen asetus G 477 Käynnistys/pysäytys H 477 Suositeltu asento ruohon viimeiste- lyleikkuuta varten I 478 Suositeltu asento nurmikon reunan tasaukseen J 479 Tehtävä Kuva Sivu Suositeltu asento ruohon viimeiste- lyleikkuuseen pensaiden/penkkien alta K 480 Lankakelan irrotus L 481 Langan kelaaminen lankakelaan M 482 Lankakelan asennus N 483 Huolto puhdistus ja varastointi O 483 Lisätarvikkeet P 484 Asennus u Huomio: Pysäytä puutarhalaite ja poista akku ennen asennustöitä. Suojuksen asennus (katso kuva C) Työnnä suojus (5) leikkuupäähän kuuluvaan naksahdukseen asti. Kiinnitä suojus (5) leikkuupäähän ruuvilla. Ruuvi on toi- mituksessa valmiiksi asennettu alempaan koteloon. Älä koskaan käytä viimeistelyleikkuria ilman asennettua suo- justa (5). Asennuksen jälkeen ei suojusta (5) enää saa pois- taa viimeistelyleikkurista. Työkorkeuden asetus (katso kuva D) Paina painiketta (10) ja aseta viimeistelyleikkuri halutulle korkeudelle. Päästä painike (10) vapaaksi. Käytä aina viimeistelyleikkuria jossain työasennossa, ei kos- kaan varastointiasennossa. Varastointiasennossa viimeiste- lyleikkuri on täysin yhteen työnnettynä. Varmista työasentoa asetettaessa, että korkeussäädön mekanismi on lukkiutunut kunnolla. Kuuluu naksahdus, kun mekanismi lukittuu. Kädensijan kääntö auki (katso kuva E) Paina painiketta (7), käännä kädensija (3) auki vasteeseen asti ja päästä painike (7) vapaaksi. Varmista, että kädensija Bosch Power Tools F 016 L81 803 | (22.02.2019)160 | Suomi (3) on lukkiutunut oikein. Älä paina kädensijaa (3), sen ase- tuksen aikana. Pyörän asennus (katso kuva F) Asenna pyörä (6) leikkuupäähän. Ota huomioon nuolien oi- kea suunta leikkuupäässä. Varmista myös, että säppi asettuu oikein uraan. Kierrä pyörää (6) niin kauas leikkuupäähän, että vipu (11) lukkiutuu kuuluvalla naksahduksella. Poista pyörä vetämällä vivusta (11) vapautumiseen asti ja poista pyörä (6) vastakkaisessa suunnassa. Käyttöönotto u Huomio: Pysäytä puutarhalaite ja poista akku, ennen kuin suoritat säätö- tai puhdistustöitä. Akun lataus u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. Akku on varustettu lämpötilanvalvonnalla, joka sallii lataami- sen vain akun lämpötilan ollessa alueella 0°C – 45°C. Täten akulle saavutetaan pitkä käyttöikä. Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu elektronisella kennojen suojauk- sella ”Electronic Cell Protection (ECP)” syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää. Älä enää paina käynnistyskytkintä sähkölaitteen auto- maattisen poiskytkennän jälkeen. Akku voi vaurioitua. Noudata käytöstä poistetun akun hävitysohjeita. Akun asennus/poisto (katso kuva G) Ohje: Jos sopimattomia akkuja käytetään, saattaa se johtaa vikatoimintoihin tai laitteen vaurioitumiseen. Asenna ladattu akku (2) paikalleen. Varmista, että akku on asennettu oikein. Poista akku (2) laitteesta painamalla akun vapautuspaini- ketta (1) ja vetämällä akku ulos. Lataustapahtuma Lataustapahtuma alkaa heti, kun latauslaitteen verkkopisto- tulppa liitetään pistorasiaan ja akku (2) samalla asetetaan la- tauslaitteeseen (12). Älykkään lataustoiminnan ansiosta akun lataustila tunniste- taan automaattisesti ja akku ladataan aina optimaalisella la- tausvirralla huomioiden akun lämpötila ja jännite. Täten akkua säästetään ja se pysyy latauslaitteessa aina täy- dessä latauksessa. Merkkivalojen tarkoitus (AL1815CV) Akun latausnäytön vilkkuva merkkivalo Latauksesta ilmoitetaan akun latausnäytön vilkkuvalla merkkivalolla . Akun latauksen jatkuvasti palava merkkivalo Full Jatkuva valo akun latauksen merkkivalossa osoittaa, että akku on ladattu täyteen tai että akun lämpötila on sallitun latauslämpötila-alueen ulkopuo- lella, eikä sitä voi ladata. Heti, kun sallittu lämpötila-alue on saavutettu, akku ladataan. Ilman asennettua akkua osoittaa jatkuva valo akun latauk- sen merkkivalossa , että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis. Merkkivalojen tarkoitus (AL1830CV/ AL1880CV) Akun latauksen merkkivalon (nopea) vihreä vilkkuminen Pikalataustapahtumasta ilmoitetaan nopeasti vilkkuvalla vihreällä akun latauksen merkki- valolla . Huomio: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta ”Tek- niset tiedot”. Akun latauksen merkkivalon (hidas) vihreä vilkkuminen Akun lataustilan ollessa n. 80% akun latauksen merkkivalo vilkkuu hitaasti vihreänä. Akku voidaan ottaa heti käyttöön. Akun latausnäytön vihreänä palava merkkivalo Full Akun latausnäytön vihreänä palava merkki- valo tarkoittaa, että akku on ladattu täyteen. Jos akku ei ole paikallaan, akun latausnäytön jatkuvasti pa- lava merkkivalo tarkoittaa, että pistotulppa on kytketty pis- torasiaan ja latauslaite on käyttövalmis. Akun latauksen merkkivalo palaa pysyvästi punaisena Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella, katso luku ”Tek- niset tiedot”. Heti, kun sallittu lämpötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalataukselle. Akun latauksen merkkivalo vilkkuu punaisena Vilkkuva punainen akun latauksen merkkivalo viestittää häiriöstä lataustapahtumassa. Katso luku ”Vianetsintä - syyt ja apukeinot” Käyttö u Huomio: Pysäytä puutarhalaite ja poista akku ennen asennustöitä. u Viimeistelyleikkurin poiskytkennän jälkeen leikkuu- langat liikkuvat vielä muutaman sekunnin ajan. Odota, kunnes moottori ja langat ovat pysähtyneet, ennen kuin käynnistät viimeistelyleikkurin uudelleen. F 016 L81 803 | (22.02.2019) Bosch Power ToolsSuomi | 161 u Älä kytke sähkölaitetta pois ja päälle nopeasti peräk- käin. u Suosittelemme käyttämään Boschin sallimia leikkuuo- sia. Toisia leikkuuosia käyttäen saattaa leikkuutulos olla erilainen. Päälle ja pois kytkentä (katso kuva H) Kytke päälle painamalla ensin käynnistysvarmistinta (9). Paina sitten käynnistyskytkintä (8) ja pidä se painettuna. Kytke pois päältä päästämällä käynnistyskytkin (8) va- paaksi. Ruohon viimeistelyleikkuu/reunan tasaus (katso kuvat I − K) Ruohon viimeistelyleikkuu (katso kuva I) Paina painiketta (4) ja aseta viimeistelyleikkuri 48° kulmaan. Liikuttele viimeistelyleikkuria vasemmalle ja oikealle, pitäen sitä riittävän kaukana kehosta. Leikkaa pitempi ruoho vai- heittain. Reunan tasaus (katso kuva J) Paina painiketta (4) ja aseta reunan tasaus 36° kulmaan. Kierrä nyt kahvaa 180° ja käännä sitten viimeistelyleikkuri myötäpäivään haluttuun työasentoon. Kuljeta viimeistelyleikkuria nurmikon reunaa pitkin. Käyttä- mällä pyörää vältät kosketusta kiinteiden pintojen ja muurien kanssa leikkuulangan nopean kulumisen estämiseksi. Leikkuu puiden ja pensaiden ympäriltä (katso kuva K) Paina painiketta (4) ja aseta 24° kulma puiden ja pensaiden ympäriltä leikkuuta varten. Leikkaa varovasti puiden ja pensaiden ympäri, jotta leikkuu- terä ei osuisi niihin. Kasvi voi kuolla, jos kuori vahingoittuu. Kelan irrotus, langan kelaus ja kelan asennus (katso kuvat L kohtaan N) u Poista akku ennen kelan vaihtoa. Paina kelan suojuksen molempia kieliä yhteen ja poista kelan suojus (13). Poista sitten tyhjä kela (14). Leikkaa n. 6 m lankaa täyttökelasta. Työnnä langan pää kelan lanka-aukkoon (15). Pujota lanka säpin (17) alta. Sitten pu- jotat langan kelan raon (18) läpi. Käämi sitten lanka kelaan tasaisesti ja tiukasti. Työnnä langan toinen pää leikkuupään reiästä (19) ja aseta kela takaisin leikkuupäähän. Kiinnitä kela asentamalla kelan suojus (13). Kelan suojuksen (13) voi asentaa ainoastaan yhteen asen- toon. Langan syöttö IntelliFEED Viimeistelyleikkuri on varustettu IntelliFEED-järjestelmällä, joka automaattisesti syöttää lankaa, jotta leikkuuhalkaisija säilyisi. Vianetsintä d.c. Viimeistelyleikkuri/ruohon reunaleikkuri Oire Mahdolliset syyt Korjaustoimenpide Moottori ei käynnisty Akku on purkautunut Lataa akku. Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä. Puutarhalaite käy kat- konaisesti Käynnistyskytkin viallinen Käänny Bosch-sopimushuollon puoleen. Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen. Puutarhalaite on yli- kuormitettu Ruoho liian pitkä Leikkaa vaiheittain. Puutarhalaite ei leikkaa Leikkuulanka liian lyhyt/katkennut Syötä leikkuulankaa manuaalisesti. Lankakela on tyhjä Vaihda lankakela. Lankaa ei pysty syöttä- mään Leikkuulanka on sotkeutunut kelassa Tarkista lankakela ja käämi tarvittaessa leikkuu- lanka uudelleen. Lankakela on tyhjä Täytä lankakela. Leikkuulanka ei ole oikein käämitty Käämi leikkuulanka uudelleen. liikaa leikkuulankaa käämitty Lyhennä leikkuulanka oikeaan pituuteen. Leikkuulanka sotkeutu- nut Ongelmia langan syöttöjärjestelmässä Käänny Bosch-sopimushuollon puoleen. Leikkuulanka vetäytyy takaisin kelaan Leikkuulanka liian lyhyt/katkennut Poista kela ja asenna uusi leikkuulanka (katso ku- vat L − N). Bosch Power Tools F 016 L81 803 | (22.02.2019)162 | Suomi Oire Mahdolliset syyt Korjaustoimenpide Leikkuulanka katkeaa yhtenään Leikkuulanka on sotkeutunut kelassa Poista kela ja kelaa leikkuulanka uudelleen (katso kuvat L − N). Viimeistelyleikkuria käytetään väärin Leikkaa vain leikkuulangan kärjellä, vältä koske- tusta kiviin, seiniin ja muihin kiinteisiin esineisiin. Syötä säännöllisesti lisää leikkuulankaa koko leik- kuuhalkaisijan hyödyntämiseksi. Viimeistelyleikkuri vä- rähtelee poikkeukselli- sesti Kiristysrengas tai kelan kansi asentamatta kelaan Asenna kiristysrengas tai kelan kansi kelaan. Kiristysrengas väärin sijoitettu Sijoita kiristysrengas uudelleen. Leikkuujärjestelmä on vaurioitunut Käänny Bosch-sopimushuollon puoleen. Kiristysrengas on kulunut Osta uusi varaosakela kiristysrenkaineen. Akku ja latauslaite Vian oire Mahdolliset syyt Korjaustoimenpide Akun latauksen punai- nen merkkivalo vilkkuu Lataus ei ole mahdolli- nen Akku on asennettu väärin Asenna akku oikein latauslaitteeseen. Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaihda tar- vittaessa akku uuteen. Akku on viallinen Vaihda akku uuteen. Akun latauksen merkki- valot eivät pala Latauslaitteen verkkopistotulppaa ei ole liitetty (oikein) Liitä pistotulppa (kunnolla) pistorasiaan. Pistorasia, verkkojohto tai latauslaite on viallinen Tarkista verkkojännite, anna Bosch-sopimushuol- lon tarkistaa latauslaite. Hoito ja huolto u Irrota aina akku puutarhalaiteesta ennen kaikkia lait- teeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä puutarhalaitetta kuljetettaessa ja säilytettäessä. Käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Huolto, puhdistus ja varastointi u Pidä aina puutarhalaite puhtaana, jotta voit työsken- nellä hyvin ja turvallisesti. Pidä aina puutarhalaitetta ja tuuletusaukkoja puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Älä koskaan suihkuta vettä puutarhalaitteeseen. Älä koskaan upota puutarhalaitetta veteen. Säilytä puutarhalaite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta mitään muita esineitä puutarhalaitteen päälle. Tarkista, että kiristysrengas aina käytön aikana on kiinnitet- tynä kelaan. Muussa tapauksessa voi syntyä voimakasta väri- nää. Akun hoito Akun optimaalisen hyödyn takaamiseksi, ota huomioon seu- raavat ohjeet ja toimenpiteet: – Suojaa akku kosteudelta ja vedeltä. – Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimer- kiksi jätä akkua kesällä makaamaan autoon. – Säilytä akku erikseen, ei puutarhalaitteessa. – Älä jätä akkua puutarhalaitteeseen suoraan auringonpais- teeseen. – Akun optimaalinen säilytyslämpötila on 5°C. – Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akku on loppuun käytetty ja täytyy vaih- taa uuteen. Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak- kuja liikenteessä ilman erikoistoimenpiteitä. F 016 L81 803 | (22.02.2019) Bosch Power ToolsΕλληνικά | 163 Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik- kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Hävitys Toimita puutarhalaitteet, akut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jät- teiden kierrätykseen. Älä heitä puutarhalaitteita tai akkuja/paristoja talousjätteisiin! Vain EU‑maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen di- rektiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäris- töystävälliseen kierrätykseen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa (katso "Kuljetus", Sivu162).

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seu- raavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Ruohotrimmeri/ruohon reunan leikkaus Tuotenumero
