| Марка | Bosch |
| Модел | EasyGrassCut 18230 |
| Тип продукт | Косачка за трева/косачка за ръбове |
| Употреба | Домашна употреба: косене на трева, плевели, коприва, ръбове |
| Захранване | Литиево-йонна батерия 18 V (съвместима с акумулатори Bosch 1,5/2,0/2,5/4,0/6,0 Ah) |
| Съвместимо зарядно устройство | AL 1815 CV, AL 1830 CV или AL 1880 CV |
| Диаметър на рязане | 26 см |
| Диаметър на конеца | 1,6 мм |
| Капацитет на макарата | 6 м конец |
| Регулируема работна височина | 120 до 140 см |
| Тегло (без батерия) | 2,3 кг |
| Тегло (с батерия) | 2,7 кг |
| Ниво на звуково налягане | 71-72 dB(A) |
| Ниво на акустична мощност | 91-92 dB(A) |
| Вибрации (обща стойност) | 7 m/s² (неопределеност K = 1,5 m/s²) |
| Основни функции | Косене на трева (ъгъл 48°), косене на ръбове (ъгъл 36°), косене под храсти/дървета (ъгъл 24°), система за автоматично подаване IntelliFEED |
| Безопасност | Защитен капак, превключвател с блокировка за включване, задължително изваждане на батерията преди поддръжка |
| Поддръжка и почистване | Редовно почиствайте вентилационните отвори; не потапяйте във вода; съхранявайте на сухо и безопасно място, недостъпно за деца |
| Налични резервни части | Макара, режещ конец, защитен капак, колело, батерия, зарядно устройство |
| Възможност за ремонт | Следпродажбено обслужване Bosch: ремонт до 5 дни чрез SAV DIRECT (Франция); резервни части онлайн |
Често задавани въпроси - EasyGrassCut 18230 BOSCH
Въпроси на потребители за EasyGrassCut 18230 BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Ножици за жив плет в PDF формат безплатно! Намерете ръководството си EasyGrassCut 18230 - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. EasyGrassCut 18230 на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EasyGrassCut 18230 BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl izvima navodila
hr Originalne upute za rad
Указания за безопасна работа
▶ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
▶ Съхранявайте тези указания на сигурно място.

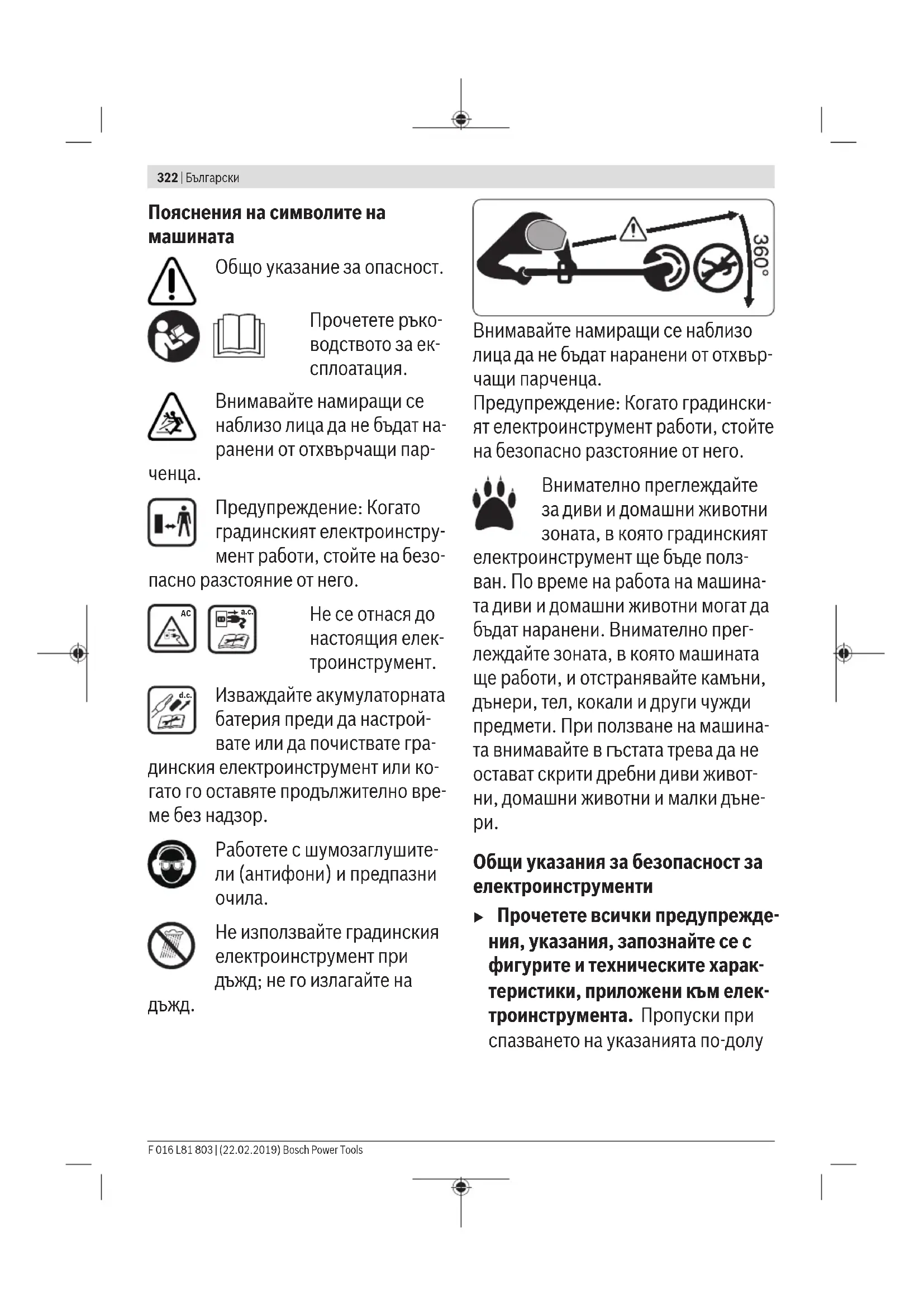

Пояснения на символите на машината
Общо указание за опасност.
Прочетете ръко- водството за ек- сплоатация.
Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-
ченца.
Предупреждение: Когато градинският електроинструмент работи, стойте на безо- пасно разстояние от него.
Не се отнася до настоящия елек- троинструмент.
Изваждайте акумулаторната батерия преди да настрой- вате или да почиствате гра- динския електроинструмент или когато го оставяте продължително време без надзор.
Работете с шумозаглушители (антифони) и предпазни очила.
Не използвайте градинския електроинструмент при дъжд; не го излагайте на
дъжд.


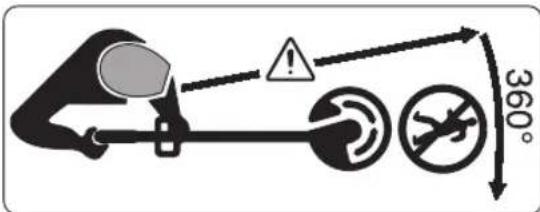

360°Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи парченца.
Предупреждение: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.
Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машина- та диви и домашни животни могат да бъдат наранени. Внимателно преглеждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машина- та внимавайте в гъстата трева да не остават скрити дребни диви живот- ни, домашни животни и малки дъне- ри.
Общи указания за безопасност за електроинструменти
▶ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу
могат да предизвикат токов удар и/или тежки травми.
▶ Съхранявайте тези указания на сигурно място.
▶ Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента.
Ако вниманието Ви бъде отклоне- но, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
- Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
▶ Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете пред-
пазни очила. Носенето на подхо-
дящи за ползвания електроинстру-
мент и извършваната дейност лич-
ни предпазни средства, като диха-
телна маска, здрави плътнозатво-
рени обувки със стабилен грай-
фер, защитна каска или шумозаг-
лушители (антифони), намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено".
Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощи инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Ши-
роките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Изпол-
зването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахо-
ве.
Доброто познаване на електро-
инструмента вследствие на честа
работа с него не е повод за нама-
ляване на вниманието и пренеб-
регване на мерките за безопас-
ност. Едно невнимателно действие
може да предизвика тежки нараня-
вания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от
производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Грижливо отношение към акумулаторни електроинструменти
Демонтирайте акумулаторната бате- рия:
– когато оставяте електроинструмента без надзор
– преди премахването на блокировка
– преди проверка, почистване или други дейности по електроинструмента
– след удар от чуждо тяло по електроинструмента го проверявайте за повреди
– когато електроинструментът за-
почне да вибрира необичайно, го
прегледайте незабавно
- Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Ако зарядното устройство бъде използвано за зареждане на различни от предвидените акумулаторни батерии, съществува опасност от пожар.
▶ Използвайте само предвидените от производителя акумулаторни батерии. Използването на други акумулаторни батерии може да предизвика пожар и/или травми.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно ползване от акумулаторната батерия може да изтече електролит. Избягвайте контакт с него. При случаен контакт промийте мястото обилно с
вода. Ако от електролита попадне в очите Ви, освен това потърсете лекарска помощ. Електролитът на акумулаторната батерия може да предизвика раздразняване или изгаряне на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат нара-нявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите.
Неправилното зареждане или за- реждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.
Поддържане
Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхра-
няване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.
Указания за безопасна работа с градински електроинструменти
Обслужване
▶ Лицето, което обслужва машината, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да предпазвате намиращи се наблизо лица, особено деца.
▶ Не допускайте тази машина да бъде ползвана от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.
Ползване
▶ По време на работа дръжте градинския инструмент винаги здраво с двете ръце и поддържайте постоянно стабилно положение на тялото. С две ръце градинският електроинструмент се води по-сигурно.
▶ Преди да оставите градинския електроинструмент, изчакайте движението му да спре напълно.
▶ Никога не работете с градинския електроинструмент, ако предпазният кожух или капак е повреден или без монтирани предпазни съоръжения. Внимавайте предпазните съоръжения да са монтирани правилно. Никога не използвайте градинския електроинструмент, ако не е напълно сглобен или ако е с неоторизирани изменения.
▶ Не работете с градинския електро-
инструмент, ако захранващият ка-
бел е повреден или износен.
▶ Никога не заменяйте неметални режещи инструменти с метални режещи инструменти.
▶ Никога не ремонтирайте сами градинския електроинструмент, освен ако не сте квалифицирани за такива дейности.
По време на ползване на градинския електроинструмент други лица и животни трябва да са на подходящо разстояние. Работещият е отговорен за трети лица, намиращи се в работната зона.
▶ Преди да допирате режещата глава, изчаквайте въртенето љ да спре напълно. След изключване на електродвигателя режещата глава продължава да се върти известно време по инерция и може да предизвика наранявания.
▶ Винаги работе на дневна светлина или на добро изкуствено осветление.
▶ Не работе с тревокосачката при лоши атмосферни условия, особе-
но при силен вятър.
▶ Ако ползвате тревокосачката при влажна трева, това може да влоши производителността й.
▶ При транспортиране изключвайте градинския електроинструмент и изваждайте акумулаторната батерия.
▶ По време на работа с тревокосачката внимавайте постоянно да сте в стабилно положение на тялото. Дръжте ръцете и краката си на безопасно разстояние от въртящите се елементи.
▶ По време на работа поддържайте постоянно стабилно равновесие, за да предотвратите падане.
▶ Когато поставяте градинския електроинструмент на земята, внимавайте да не се спънете в него.
▶ Преди смяна на шпулата изваждайте акумулаторната батерия.
▶ Редовно проверявайте и поддържайте тревокосачката.
▶ Когато почиствате градинския електроинструмент или заменяте режещата нишка, работете с пред- пазни ръкавици.
▶ Внимавайте да не се нараните на острието, което служи за отрязване на нишката. След смяна/подаване на нишката винаги завъртайте тревокосачката хоризонтално в работна позиция, преди да я включите.
Изключвайте градинския електроин- струмент и изваждайте акумулатор- ната батерия:
– винаги, когато оставяте градинс- кия електроинструмент без над- зор за известно време
– преди да сменяте шпулата
– преди почистване или когато ра-
ботите по тревокосачката
– преди прибiranе на тревокосач-
ката
▶ Съхранявайте машината на сигурно сухо място, недостъпно за деца. Не поставяйте върху машината други предмети.
▶ Не ползвайте градинския електро-
инструмент за подпиране при хо-
дене.
Указания за оптимална работа с акумулаторната батерия
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
Предпазвайте акумулатор- ните батерии от прегрява-
не, напр. също и от продължител- но въздействие на пряка слънчева светлина, от огън, вода и овлажня- ване. Съществува опасност от експ- лозия.
▶ При повреда или неправилно използване на акумулаторните батерии от тях могат да се отделят páри. Проветрете помещението, а при оплаквания потърсете лекар. Па’рите могат да предизвикат възпаление на дихателните пътища.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия.
▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Указания за безопасна работа със зарядни устройства
Прочетете всички упътвания и указания за безопасна работа с машината. Нес-
пазването на указанията за безопасна работа и на упътванията може да предизвика токов удар, пожар и/или тежки травми.
Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.
▶ Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.
Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 1,5 Ah (от 5 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва
да съответства на зарядното нап- режение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) ба- терии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или експло- зия.
Предпазвайте зарядното устройство от дъжд и ов-
лажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.
▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.
▶ Винаги преди ползване проверя-
вайте зарядното устройство, ка-
бела и щепсела. Ако установите
повреди, не ползвайте зарядно-
то устройство. Не се опитвайте
сами да отваряте зарядното уст-
ройство; допускайте ремонти да
бъдат извършвани само от ква-
лифицирани техници и само с из-
ползване на оригинални резерв-
ни части. Повредени зарядни уст-
ройства, кабели и щепсели увели-
чават опасността от токов удар.
▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на
работа съществува опасност от по- жар.
▶ Не покривайте вентилационните отвори на зарядното устройство.
В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.
▶ За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 мА. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.
СИМВОЛИ
Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.
Символ Значение
| Работете с предпазни ръкавици | |
| Посока на движение | |
| Посока на реакцията | |
| Маса | |
| Включване | |
| Изключване | |
| Допустимо действие | |
| Забранено действие | |
| CLICK! | Отчетливо прещракване |
| Допълнителни приспособления/резервни части |
Символ Значение
| Препоръчителна позиция за косене на трева | |
 | Препоръчителна позиция за обрязване на ръбове |
| Препоръчителна позоция за косене под храсти/пейки |
Предназначение на електроинструмента
Градинският електроинструмент е предназначен за ползване в домашни условия, за косене на трева, плевели и копривни растения. Той е проектиран за косене на трева, която расте под храсти, под препятствия и в близост до ръба на ливадата, където колесни тревокосачки не могат да стигнат. Градинският електроинструмент не е предназначен за ползване като колесна тревокосачка. Градинският електроинструмент не е предназначен за професионално ползване.
Извадете внимателно от опаковката градинския електро- инструмент и проверете дали са налични следните еле- менти:
- Тример за трева
- Предпазен кожух
- Колело
– Акумулаторна батерия** - Зарядно устройство**
– Ръководство за експлоатация
Ако има липсващи или повредени елементи, моля, обърнете се към Вашия търговец.
** в зависимост от държавата, в която се доставя
Изобразени компоненти (вижте фигура А)
Номерирането на изобразените компоненти се отнася до фигурата на продукта на графичните страници.
(1) Освобождаващ бутон за акумулаторната батерия
(2) Акумулаторна батерия ^A)
(3) Спъваема ръкохватка
(4) Крачен педал за регулиране на работния ъгъл за косене/обрязване на ръбове
(5) Предпазен кожух
(6) Колело
332 | Български
(7) Освобождаващ бутон за регулиране на ръкохватката
(8) Пусков прекъсвач
(9) Блокировка на пусковия прекъсвач
(10) Бутон за регулиране на работната височина
(11) ЛОСТ
(12) Зарядно устройство ^A)
(13) Капак на шпулата
(14) Шпула
(15) Отвор за захващане на нишката
(16) Захващаш пръстен
(17) Кука за вдяване на нишката
(18) Шлиц за водене на нишката
(19) Отвор за водене на нишката
A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
A) ограничена мощност при температури <0 °C
Технически данни
| Тревокосачка/тревокосачка за ко-сене в ъгли | UniversalGrassCut 18UniversalGrassCut 18-260 | UniversalGrassCut 18-26 |
| Каталожен номер | 3 600 HC1 D.. 3 600 HC1 E.. | |
| Номинално напрежение V= 18 18 | ||
| Скорост на въртене на празен ход min | 7300 7300 | |
| Диаметър на режещата нишка mm 1,6 1,6 | ||
| Диаметър на рязане см 26 26 | ||
| Капацитет на шпулата м 6 6 | ||
| Регулиране на височината см 120 - 140 120 - 140 | ||
| Стъваема ръкохватка ● ● | ||
| Рязане до ръб ● ● | ||
| Предпазител за растения/колело ● ● | ||
| Маса съгласно EPTA-Procedure01:2014 | kg kg | 2,3 2,7 2,7 |
| Комплект (с акумулаторна батерия) | ||
| Сериен номер | вижте табелката на градинския инструмент | |
| Допустима температура на околната среда | ||
| - при зареждане ^A) | °C 0 ... +45 | 0 ... +45 |
| - по време на работа и при съхраняване | °C -20 ... +50 -20 ... +50 | |
| Акумулаторна батерия | Литиево-йонна | Литиево-йонна |
| Номинално напрежение V= 18 18 | ||
| Каталожен номер/капацитет | ||
| - 2 607 337 187 | Ah 1,5 1,5 | |
| - 2 607 337 211 | Ah 2,0 2,0 | |
| - 2 607 337 199 | Ah 2,5 2,5 | |
| - 1 607 A35 07H | Ah 4,0 4,0 | |
| - 1 607 A35 01Y | Ah 6,0 6,0 | |
| Брой на клетките в акумулаторната батерия | ||
| - 2 607 337 187 | 5 5 | |
| - 2 607 337 211 | 5 5 | |
| - 2 607 337 199 | 5 5 | |
| - 1 607 A35 07H | 10 10 | |
| Тревокосачка/тревокосачка за косене в ъгли | UniversalGrassCut 18 | UniversalGrassCut 18-26 |
| UniversalGrassCut 18-260 | ||
| - 1 607 A35 01Y 10 10 | ||
Зарядно устройство AL 1815 CV AL 1830 CV AL 1880 CV
| Каталожен номер | |||
| 2 607 226 ... EU ... 0... ... 965 ... 1.. | |||
| 2 607 226 ... UK ... 0... ... 967 ... 1.. | |||
| Заряден ток А 1,5 3,0 8,0 | |||
| Време за зареждане (при напълно разредена акумулаторна батерия) | |||
| – Акумулаторна батерия 1,5 Ah | min 63 33 27 | ||
| – Акумулаторна батерия 2,0 Ah | min 84 45 30 | ||
| – Акумулаторна батерия 2,5 Ah | min 105 60 36 | ||
| – Акумулаторна батерия 4,0 Ah | min 168 95 35 | ||
| – Акумулаторна батерия 6,0 Ah | min 260 130 62 | ||
| Macа съгласно ЕРТА-Procedure 01:2014 | kg 0,38 0,40 0,60 | ||
| Клас на защита | 回/II / II / II | 回 | 回 |
Информация за излъчван шум и вибрации
Косене на трева/ Косене около дървета и храсти
Обрязване на ръбове
Стойностите за излъчвания шум са определени съгласно EN 50636-2-91
Оцененото равнище А на генерирания от електроинструмента шум обикновено е:
| - Налягане на звука dB(A) | 71 72 | ||
| - Звукова мощност dB(A) | 91 92 | ||
| - Неопределеност K | dB | = 3 | = 3 |
Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 50636-2-91
| – Стойност на генерираните вибра- ции a_n | m/s^2 | 7 | 7 |
| – Неопределеност K | m/s^2 | = 1,5 = 1,5 | |
Посоченото в това ръководство за експлоатация ниво на вибрации е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.
Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това мо- же да увеличи значително сумарното натоварване вследствие на вибрациите за целия работен цикъл.
За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.
Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на
ръцете топли, целесъобразна организация на работните стъпки.
Монтиране и работа
| Дейност Фигура Страница | |
| Изобразени елементи | A 473 |
| Окомплектовка | B 474 |
| Монтиране на предпазния кожух | C 474 |
| Регулиране на работната височи-на | D 475 |
| Разгъване на ръкохватката | E 476 |
| Монтиране на колелото | F 476 |
| Зареждане и поставяне на акуму-латорната батерия | G 477 |
| Включване и изключване | H 477 |
| Препоръчителна позиция за ко-сене на трева | I 478 |
| Препоръчителна позиция за об-рязване на ръбове | J 479 |
| Препоръчителна позиция за ко-сене под храсти/пейки | K 480 |
| Демонтиране на шпулата | L 481 |
| Навиване на нишката на шпулата | M 482 |
| Монтиране на шпулата | N 483 |
| Поддържане, почистване и съх-раняване | O 483 |
| Допълнителни приспособления | P 484 |
Монтаж
▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да монтирате елементи.
Монтиране на предпазния кожух (вижте фигура С)
Вкарайте предпазния кожух (5) на главата на косачката, докато усетите отчетливо прещракване. Фиксирайте предпазния кожух (5) с винта на главата на косачката. Винтът е поставен на долната част на корпуса в завода-производител.
Никога не ползвайте тревокосачката без монтиран пред- пазен кожух (5). След монтиране не се допуска демонти- рането на предпазния кожух (5) от тревокосачкат.
Регулиране на работната височина (вижте фигура D)
Натиснете бутона (10) и настройте тримера на желаната височина. Отпуснете бутона (10).
Винаги ползвайте тримера в една от работните му позиции, никога в позицията за съхраняване. В позиция за
съхраняване тримерът е сгънат напълно. При настройването на работна позиция внимавайте механизмът за регулиране на височината да се е захванал правилно. Когато механизмът се захване, се чува отчетливо прещракване.
Разгъване на ръкохватката (вижте фигура E)
Натиснете бутона (7), разгънете ръкохватката (3) до упор и отпуснете бутона (7). Внимавайте ръкохватката (3) да е фиксирана правилно. Не натискайте ръкохватката (3), докато я регулирате.
Монтиране на колелото (вижте фигура F)
Монтирайте колелото (6) на главата на тримера. Внимавайте за правилната позиция на стрелките на главата на тримера. При това внимавайте шпонката да попадне в канала. Завъртете колелото (6) на главата на тримера, докато лостът (11) бъде захванат с отчетливо прещракване.
За демонтиране издърпайте лоста (11) до отделяне и из- вадете колелото (6) в противоположната посока.
Включване
▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да извършвате настройки или да го почиствате.
Зареждане на акумулаторната батерия
▶ Внимавайте за захранващото напрежение! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство.
Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 45 °C. Така се увеличава дълготрайността й.
Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.
Литиево-йонната акумулаторна батерия може да бъде за- реждана във всеки момент, без това да намалява дългот- райността й. Прекъсване на зареждането не й вреди.
Литиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“.
При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.
След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.
Спазвайте указанията за изхвърляне на акумулаторните батерии.
Поставяне/изваждане на акумулаторната батерия (вижте фигура G)
Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.
Поставете заредената акумулаторна батерия (2). Уверете се, че акумулаторната батерия е влязла добре.
За изваждане на акумулаторната батерия (2) от машината натиснете бутона за освобождаване на акумулаторната батерия (1) и я издърпайте.
Зареждане
Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия (2) бъде поставена в зарядното устройство (12).
Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.
Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.
Значение на индикаторните елементи (AL 1815 CV)
Мигащ светодиод на индикатора за зареждане на акумулаторната батерия
Процесът на зареждане се означава с мигане на индикатор за зареждане на акумула-
торната батерия.
Непрекъснато светещ светодиод за зареждане на акумулаторната батерия
Непрекъснатото светене на светодиода указва, че акумулаторната батерия е зареде-
на напълно или че температурата на акумулаторната бате- рия е извън допустимия интервал за зареждане, поради което в момента акумулаторната батерия не се зарежда. Когато температурата попадне в допустимия температу- рен интервал, процесът на зареждане започва.
Непрекъяснато светене на светодиода, когато няма поставена акумулаторна батерия , указва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.
Значение на индикаторните елементи (AL 1830 CV/AL 1880 CV)
Бързо мигащ зелен светодиод за зареждане на акумулаторната батерия
Процесът на бързо зареждане се сигнализира чрез бързо мигане на зеления светоди-
Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни.
Бавно мигащ зелен светодиод за зареждане на акумулаторната батерия
При степен на зареждане на акумулаторната батерия прибл. 80% зеленият светодиод за акумулаторната батерия мига бавно.
Акумулаторната батерия може да бъде извадена и ползвана веднага.
Непрекъсната светлина зелена индикация за зареждане на акумулаторната батерия
Непрекъснатото светене на зелената индикация за зареждане на акумулаторната ба-
терия сигнализира за това, че акумулаторната батерия е напълно заредена.
Без вкарана акумулаторна батерия непрекъснатото светене на индикацията за зареждане на акумулаторната батерия сигнализира за това, че щепсельт е вкаран в контакта и зарядното устройство е готово за работа.
Непрекъснато светещ червен светодиод за зареждане на акумулаторната батерия
Непрекъснатото светене на червения светодиод указва, че температурата на акумула-
торната батерия е извън допустимия диапазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.
Мигащ червен светодиод за зареждане на акумулаторната батерия
Мигащ червен светодиод за зареждане на акумулаторната батерия указва за наличие-
то на друг дефект в процеса на зареждане, вижте раздел Дефекти - причини и отстраняване.
Обслужване
▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да монтирате елементи.
▶ След изключване на тревокосачката нишката продължава да се върти по инерция още няколко секунди. Преди повторно да включите тревокосачката, изчакайте електродвигателят/режещата нишка да спрат напълно.
▶ Не включвайте електроинструмента непосредственно след като сте го изключили.
▶ Препоръчва се ползването на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от косенето може да е различен.
Включване и изключване (вижте фигура Н)
За включване първо натиснете деблокиращия бутон (9).
След това натиснете и задръжте пусковия прекъсвач(8).
За изключване отпуснете пусковия прекъсвач (8).
Косене на трева/обрязване на ръбове (вижте фигури I - K)
Косене на трева (вижте фигура I)
Натиснете бутона (4) и настройте ъгъл 48° за косене.
Премествайте тримера наляво и надясно и по време на работа внимавайте за достатъчно голямо разстояние до тялото Ви. Ако тревата е по-висока, я режете на стъпки.
Обрязване на ръбове (вижте фигура J)
Натиснете бутона (4) и настройте ъгъл 36° за обрязване на ръбове. Завъртете ръкохватката на 180° и след това завъртете тримера по посока на часовниковата стрелка до желаната работна позиция.
Водете тревокосачката по продължение на ръба на тревната площ. С помощта на колелото избягвайте контакта с твърди повърхности или стени, за да предотвратите бързото изхабяване на режещата нишка.
Косене около дървета и храсти (вижте фигура К)
Натиснете бутона (4) и настройте ъгъл 24° за косене около дървета и храсти.
Режете внимателно около дървета и храсти, за да не ги допрете с режещата нишка. Ако бъде повредена кората на растенията, е възможно те да умрат.
Демонтиране на шпулата, навиване на нишката, монтиране на шпулата (вижте фигури L до N)
▶ Преди смяна на шпулата изваждайте акумулаторната батерия.
Натиснете двете клапи на капака на шпулата и извадете капака на шпулата (13). След това извадете празната шпула (14).
Отрежете прибл. 6 м от ролката с резервна нишка. Вкарайте края на нишката в отвора (15) на шпулата. Прекарайте нишката под куката (17). Накрая вденете нишката през шлица (18) на шпулата. След това навийте нишката равномерно и стегнто.
Вкарайте другия край на нишката през отвора (19) в режещата глава и отново поставете шпулата в режещата глава. Захванете шпулата, като поставите капака (13).
Капакът на шпулата (13) може да бъде монтиран само в една позиция.
Подаване на нишка
IntelliFEED
Системата IntelliFEED на тримера развива нишката автоматично, за да поддържа оптимален диаметър на рязане.
Отстраняване на дефекти
Тревокосачка/тревокосачка за косене в ъгли
| Симптом Възможна причина Отстраняване | ||
| Електродвигателят не се включва | Акумулаторната батерия е разредена Заредете акумулаторната батерия. | |
| Акумулаторната батерия е твърде студена/го-реща | Оставете акумулаторната батерия да се затопли/охлади. | |
| Градинският електро-инструмент работи с прекъсвания | Пусковият прекъсвач е повреден Обърнете се към оторизиран сервис на Бош. | |
| Вътрешен електрически дефект на градинския електроинструмент | Обърнете се към оторизиран сервис на Бош. | |
| Градинският електро-инструмент е претоварен | Тревата е твърде висока Косете на стъпки. | |
| Градинският електро-инструмент не реже | Режещата нишка е твърде къса/счупена Подайте ръчно режеща нишка. | |
| Шпулата е празна Сменете шпулата. | ||
| Няма подаване на нишка | Нишката е усукана в шпулата Проверете шпулата и при необходимост намотайте нишката наново. | |
| Шпулата е празна Навийте нишка на шпулата. | ||
| Нишката не е навита правилно Навийте нишката наново. | ||
| Навита е твърде дълга нишка Отрежете нишката до правилната дължина. | ||
| Нишката се е оплела Проблем в системата за подаване на нишка Обърнете се към оторизиран сервис на Бош. | ||
| Режещата нишка се издърпва обратно в шпулата | Режещата нишка е твърде къса/счупена Извадете шпулата и отново вкарайте режещата нишка (вижте фигури L - N). | |
Симптом Възможна причина Отстраняване
| Нишката се чупи чес-то | Нишката е усукана в шпулата Извадете шпулата и отново навийте режещатанишка (вижте фигури L - N). | |
| Неправилно ползване на тревокосачката Режете само с върха на нишката; избягвайтедокосването на камъни, стени и други твърдипредмети. Подавайте нишка своевременно, зада ползвате пълния диаметър на рязане. | ||
| Тримерът вибрира не-обикновено силно | На шпулата не са монтирани захващащиятпръстен или капачката | Монтирайте захващащия пръстен или капачка-та на шпулата. |
| Захващащият пръстен е в неправилна позиция | Поставете пръстена правилно. | |
| Режещата система е повредена Обърнете се към оторизиран сервис на Бош. | ||
| Пръстенът е износен Купете нов комплект принадлежности за шпу-лата с пръстен за захващане. | ||
| Симптоми Възможна причина Отстраняване | ||
| Червеният светодиод мига | Акумулаторната батерия не е поставена (правилно) | Поставете правилно акумулаторна батерия на зарядното устройство. |
| Не е възможно зареждане | Контактите на акумулаторната батерия са за- мърсени | Почистете контактите на акумулаторната бате- рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму- латорната батерия. |
| Акумулаторната батерия е повредена Заменете акумулаторната батерия. | ||
| Индикаторите за за- реждане не светят | Щепсельт на зарядното устройство не е вкаран в контакта (правилно) | Вкарайте (докрай) щепсела в контакта. |
| Контактът, захранващият кабел или зарядното устройство са дефектни | Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервиз за електроинст- рументи на Бош. | |
Техническо обслужване и сервис
▶ При извършване на каквито и да е дейности по градинския електроинструмент (напр. поддържане, смяна на инструмента и др.п.), при транспортиране и при прибиране за съхраняване изваждайте акумулаторната батерия от градинския електроинструмент. При натискане по невнимание на пусковия прекъсвач съществува опасност от нараняване.
Поддържане, почистване и съхраняване
▶ За да работите качествено и сигурно, поддържайте градинския електроинструмент чист.
За да работите качествено и сигурно, поддържайте градинския електроинструмент и вентилационните отвори чисти.
Не пръскайте с вода градинския електроинструмент. Не потапяйте градинския електроинструмент във вода.
Съхранявайте градинския електроинструмент на сигурно, сухо и недостъпно за деца място.
Не поставяйте върху градинския електроинструмент други предмети.
Внимавайте по време на работа пръстенът винаги да е захванат на шпулата. В противен случай може да се появят силни вибрации.
Грижа за акумулаторната батерия
За да си осигурите оптимално ползване на акумулаторна- та батерия, спазвайте следните указания:
– Предпазвайте акумулаторната батерия от влажност и вода.
– Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото в кола.
– Съхранявайте акумулаторната батерия извън градинския електроинструмент.
– Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина.
- Оптималната температура за съхраняване на акумулаторната батерия е 5 °C.
– Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Съществено съкратено време за работа след пълно зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Клиентска служба и консултация относно употребата
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздущен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.
Бракуване
Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за
оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива 2012/19/ЕС относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.
Akkus/Batterien:
Литиево-йонни:
Моля, спазвайте указанията в раздела (вж. „Транспортиране“, Страница 338).
