使用説明書 K7 Smart Control Home Kärcher

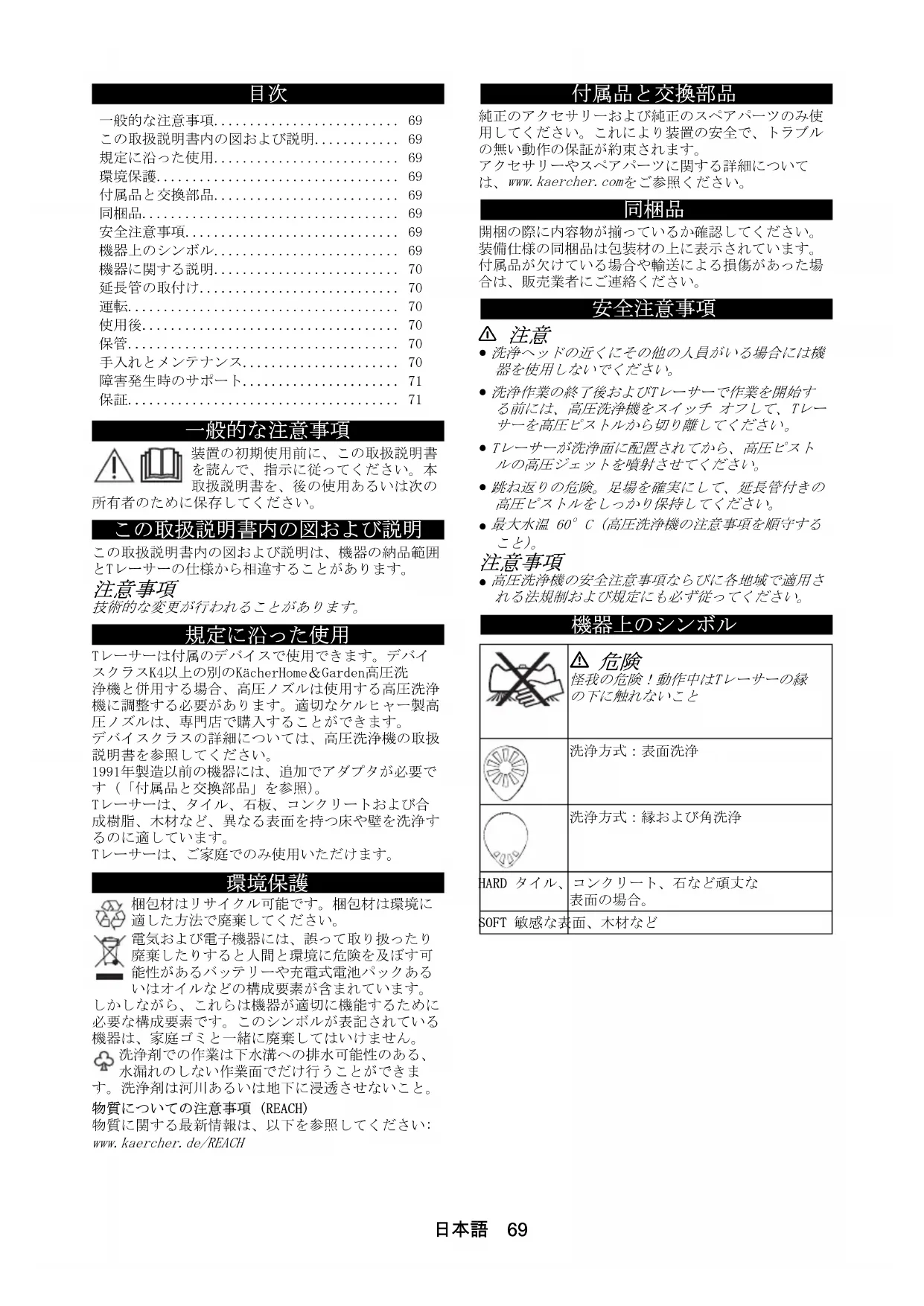

装置の初期使用前に、この取扱説明書 を読んで、指示に従ってください。本 取扱説明書を、後の使用あるいは次の 所有者のために保存してください。 この取扱説明書内の図および説明 この取扱説明書内の図および説明は、機器の納品範囲 とTレーサーの仕様から相違することがあります。

Tレーサーは付属のデバイスで使用できます。デバイ スクラスK4以上の別のKächerHome＆Garden高圧洗 浄機と併用する場合、高圧ノズルは使用する高圧洗浄 機に調整する必要があります。適切なケルヒャー製高 圧ノズルは、専門店で購入することができます。 デバイスクラスの詳細については、高圧洗浄機の取扱 説明書を参照してください。 1991年製造以前の機器には、追加でアダプタが必要で す (「付属品と交換部品」を参照)。 Tレーサーは、タイル、石板、コンクリートおよび合 成樹脂、木材など、異なる表面を持つ床や壁を洗浄す

Tレーサーは、ご家庭でのみ使用いただけます。

梱包材はリサイクル可能です。梱包材は環境に 適した方法で廃棄してください。 電気および電子機器には、誤って取り扱ったり 廃棄したりすると人間と環境に危険を及ぼす可 能性があるバッテリーや充電式電池パックある いはオイルなどの構成要素が含まれています。 しかしながら、これらは機器が適切に機能するために 必要な構成要素です。このシンボルが表記されている 機器は、家庭ゴミと一緒に廃棄してはいけません。 洗浄剤での作業は下水溝への排水可能性のある、 水漏れのしない作業面でだけ行うことができま す。洗浄剤は河川あるいは地下に浸透させないこと。 物質についての注意事項 (REACH) 物質に関する最新情報は、以下を参照してください: www.kaercher.de/REACH

純正のアクセサリーおよび純正のスペアパーツのみ使 用してください。これにより装置の安全で、トラブル の無い動作の保証が約束されます。 アクセサリーやスペアパーツに関する詳細について

開梱の際に内容物が揃っているか確認してください。 装備仕様の同梱品は包装材の上に表示されています。 付属品が欠けている場合や輸送による損傷があった場 合は、販売業者にご連絡ください。

洗浄ヘッドの近くにその他の人員がいる場合には機 器を使用しないでください。

洗浄作業の終了後およびTレーサーで作業を開始す る前には、高圧洗浄機をスイッチ オフして、Tレー サーを高圧ピストルから切り離してください

Tレーサーが洗浄面に配置されてから、高圧ピスト ルの高圧ジェットを噴射させてください。

跳ね返りの危険。足場を確実にして、延長管付きの 高圧ピストルをしっかり保持してください。

最大水温 60°C (高圧洗浄機の注意事項を順守する

高圧洗浄機の安全注意事項ならびに各地域で適用さ れる法規制および規定にも必ず従ってください。

洗浄方式：縁および角洗浄 HARD タイル、コンクリート、石など頑丈な

SOFT 敏感な表面、木材など70 日本語

図は図表ページを参照イラスト A1 延長チューブ2 高さ調整ローターアーム3 本体4 ユニオンナット付きバヨネットコネクター5 ハンドル6 表面洗浄フットスイッチ7 縁および角洗浄フットスイッチ8 高圧ノズル 9 ロータアーム10 フロント高圧ノズル

機器部との確実な取付けに注意してください。 イラスト B1. バジョネットをホルダーに差し込みます。2. ロックするまで延長管を回します。3. キャップナットをしっかり回し締めます。必要に応じて、他の延長管でもこの手順を繰り返し行

延長管はKärcherの各付属品と使用できます。

最適な洗浄結果を得るには、エコステージで高圧洗浄 機を操作しないでください。

Tレーサーの損傷を避けるため、使用前に洗浄面から大まかな汚れを取り除きます (例えばホウキとちり取

縁や角に衝突させると、ローターアームが損傷する場

何もない角や端部上で運転してはいけません。 イラスト C

Tレーサーは、こすったり磨いたりする作業には適

機器を使用する前に、木材の敏感な表面等の場合、 使用しない部分を用いてテストします。

テスト個所では一か所に留まらないで絶えず移動

1. 延長チューブ付きのTレーサーに高圧ピストルを取り付けます。イラスト Ba 延長管を高圧ピストルのバヨネットコネクターに押し込みます。 b カチッと音がするまで、延長管を90°回転さ

c 必要に応じて、他の延長管でこの手順を繰り返し行います。2. 洗浄面に合わせてローターアームの高さ調整を行

3. ハンドスプレーガンのレバーをロック解除します。4. ハンドスプレーガンのレバーを引きます。機器はスイッチ オンになります。5. Tレーサーを軽く床面上に誘導しながら、床面を洗浄します。

1. Tレーサーは直接高圧ピストルに固定してくださ

a Tレーサーのバヨネットコネクターを高圧ピストルの接続部に押し込み、ロックされるまで90°回転させます。b ユニオンナットが装備されている場合は、しっかりと回して締め付けます。2. 壁面を掃除します。高さ調整ローターアームローターアームの高さ調整により、高圧ノズルと洗浄面の距離が調整されます。洗浄作業に応じて、ローターアームの高さ調整を行い イラスト Dタイル、コンクリート、石などの頑丈な表面の頑固な汚れを強力に洗浄する場合：1. ローターアームの高さ調整を「HARD」に設定しま 敏感な表面を洗浄する場合：2. ローターアームの高さ調整を「SOFT」に設定しま 表面洗浄フットスイッチ広範囲の表面を洗浄する場合:1. 表面洗浄フットスイッチを押します。ローターアームの両方の高圧ノズルから水が噴射されます。縁および角洗浄フットスイッチ

角領域に沿ってTレーザーを誘導して、最適な洗浄仕

縁および角洗浄：1. 縁および角洗浄フットスイッチを押します。前方高圧ノズルから水が噴射されます。 機器使用後にはソフトな水噴射で濯ぎます。 Tレーサーと、必要に応じて延長管を高圧ピストルから取り外します。 Tレーサーを高圧ピストル (他の付属品なし) で濯ぐ、あるいは湿らせた布で拭き取り清掃します。 機器は凍らない場所に保管してください。

ノズルの取付け / 取外し 記載の手順は、機器にあるすべてのノズルに有効で イラスト E1. クランプを除去します。2. 高圧ノズルを引き抜きます。3. 高圧ノズルを挿入します。4. クランプを取付けます。

1. 高圧ノズルを取外します。2. 高圧ノズルを汚れのない水で両方向に濯ぎます。場合に応じて、損傷している高圧ノズルを交換し

3. 高圧ノズルを取付けます。日本語 71

圧力洗浄機の圧力が上昇しない、または圧力が発生し

2. 高圧ノズルの詰まりを点検して、場合に応じて洗

3. 高圧ノズルの損傷を点検して、必要に応じて交換

4. ノズルを外したTレーサーを、清潔な水で濯ぎま

不適切な高圧ノズルの選択。 付属の高圧洗浄機には、取り付けられているのと同じ 色のノズルのみを組み合せて使用してください。

国ごとに弊社の販売会社が発行する保証条件が有効で す。保証期間中は、資材または製造上の欠陥が原因と みられる装置の故障に関しては無料で修理いたしま す。保証請求の際はレシートを販売店またはお近くの 認可カスタマーサービスを提示してください。 （住所は裏面をご覧ください）ﺔﻴﺑﺮﻌﻟﺍ
