MANUALE UTENTE C&A HP CB2 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto	Pressa a caldo per cappelli
Modello	MSW-C&A HP CB2
Tensione nominale [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	360
Temperatura massima [°C]	250
Grado di protezione IP	IP21
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 410x305x700
Peso [kg]	11,8

Si prega di leggere questo manuale prima dell'uso e di seguirne le istruzioni. Conservare il manuale d'istruzioni per il futuro utilizzo.

Grazie per aver scelto la nostra pressa a caldo. Si prega di leggere attentamente il manuale d'uso prima di utilizzare il prodotto. Questa macchina sfrutta il principio della stampa a trasferimento termico per trasferire a caldo varie foto a colori, motivi personalizzati, prodotti finiti, ecc. su cotone, lino, fibre chimiche, metallo, ceramica, vetro e altri materiali planari.

AVVERTIMENTO

1. Controllare la tensione prima dell'uso.
2. Tenere i bambini lontani dalla macchina.
3. Spegnere la macchina e scollegare l'alimentazione elettrica. Non dimenticare di indossare guanti isolanti se il dispositivo è ancora ad alta temperatura.
4. Non aprire la macchina per modificarne l'interno.
5. Durante l'uso, evitare il contatto del corpo con le parti calde per evitare ustioni.
6. Se quando si preme la maniglia verso il basso si riscontrano difficoltà perché la pressione è troppo elevata, ruotare il dado di pressione in senso antiorario per ridurre la pressione e aumentare la distanza tra la piastra riscaldante e il banco di lavoro.
7. Quando la maniglia viene premuta verso il basso, non è necessario serrare eccessivamente il dado di regolazione della pressione. Si può percepire con una resistenza evidente.
8. Non lasciare che i minori tocchino la macchina senza sorveglianza, anche quando non è in uso!
9. Non tentare di pressare a caldo prodotti che non sono resistenti al calore.

Interruttore di alimentazione

Spina di alimentazione

Pressa termica per cappelli

Manopola di pressione

Molla di tensione

Controllo

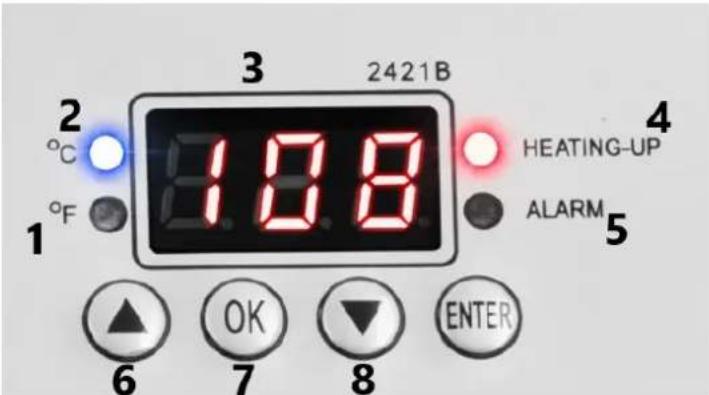

COME UTILIZZARE IL PANNELLO DI CONTROLLO

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Spia luminosa dell'unità di misura Fahrenheit.

2 – Spia luminosa dell'unità Celsius.

3 - Visualizzazione.

4 – Spia di controllo del riscaldamento.

5 – Spia di controllo allarme.

6 – Pulsante per incrementare i valori immessi.

7 – Pulsante per confermare i valori inseriti.

8 – Pulsante per diminuire i valori immessi.

1. Impostazione della temperatura

28.9 HEATING ALABIN OK ENTER

① Premere il pulsante OK

°C hy P 8.8 HEATING ALARM OK ENTER

② Il display mostrerà "P-1"

89 HEATING AL-ARM OK ENTER

③ Premere le frecce “△” o “▽” per impostare la temperatura desiderata

2. Impostazione dell'ora

P82 HEATING ALARM OK ENTER

④ Premere il pulsante OK dopo aver impostato la temperatura

⑤ Il display mostrerà "P-2"

⑥ Premere le frecce “△” o “▽” per regolare l'ora desiderata.

Premere il pulsante SET per 2-3 secondi per salvare l'impostazione

3. Modifica delle unità di temperatura

a) Premere e tenere premuto il tasto "OK".
b) Il display mostra "P-3"
c) Premere “△” o “▽” per passare da Fahrenheit a Celsius e viceversa.
d) Tenere premuto il tasto "OK" per salvare le impostazioni.

4. Regolazione della pressione

Posizionare il materiale sul tavolo di lavoro e regolare la pressione utilizzando la manopola. Rotazione in senso orario per aumentare la pressione. Rotazione in senso antiorario per ridurre la pressione.

5. Impostazioni suggerite

Nota: i parametri sopra indicati sono solo di riferimento. Effettuare delle prove per trovare i parametri migliori per il proprio prodotto.

Materiale	Temperatura abituale	Tempo	Temperatura
Abbigliamento in cotone	320–360 °F(160–180°C)	30 secondi	• Utilizzare carta termoadesiva con l'immagine in formato invertito.• Assicurarsi che le parti dell'abbigliamento non resistenti al
Tessuto di lino
			calore (come i bottoni di plastica) non tocchino la piastra riscaldata.• Stampa ad alta pressione.
Chimico Tessuto in fibra	300–320 °F(150–160°C)	20 secondi	• Utilizzare carta termoadesiva con l'immagine in formato invertito.• Assicurarsi che le parti dell'abbigliamento non resistenti al calore (come i bottoni di plastica) non tocchino la piastra riscaldata.• Stampare con pressione media.
Cuscini	340°F(190°C)	50 secondi	• Utilizzare carta termoadesiva con l'immagine in formato invertito.• Assicurarsi che le parti dell'abbigliamento che non sono resistenti al calore (come i bottoni di plastica)non toccare la piastra riscaldata.• Stampa ad alta pressione.
Tipico tessuto bianco non di cotone

NOTA

Il tempo e la temperatura di funzionamento variano a seconda dei materiali.

Per ottenere risultati ottimali, leggere la tabella seguente e provare un piccolo campione per individuare il tempo e la temperatura corretti prima di stampare grandi quantità.

6. Lavora con il dispositivo

1. Posizionare il materiale sulla superficie di lavoro e regolare la manopola della pressione per ottenere la pressione corretta richiesta.
2. Collegare la spina di alimentazione e accendere l'interruttore di alimentazione.
3. Impostare il tempo e la temperatura desiderati.
4. La temperatura della piastra riscaldante inizierà a salire; quando avrà raggiunto la temperatura impostata, posizionare il materiale sul tavolo da lavoro e premere la maniglia per chiudere la piastra.
5. Quando il tempo scade, la macchina emette un allarme, estrai il prodotto.

6. Si prega di spegnere la macchina e di scollegarla dall'alimentazione quando non la si utilizza.

7. Risoluzione dei problemi

Colpa	Possibile causa	Soluzione
Non riesce a fare il conto alla rovescia e la temperatura si è riscaldata normalmente	La pressione non è adeguata.	Regolare nuovamente la manopola della pressione e premere la maniglia fino a sentire un "clic" e visualizzare l'icona "Conteggio tempo".
Non si riscalda o non raggiunge la temperatura visualizzata.	Problema al dispositivo di riscaldamento o relè danneggiato.	1. Controllare i collegamenti dell'impianto di riscaldamento.2.Sostituire l'elemento riscaldante.
Mancanza di colore, immagine sbiadita.	A causa della temperatura e/o del tempo di pressatura insufficienti.	Regolare la temperatura o aumentare il tempo di riscaldamento. Assicuratevi che il disegno sia saldamente fissato a filo con i materiali.
Immagine scura, colore intenso, sfocata	La temperatura era troppo alta o è stata premuta a lungo.	Impostare una temperatura o un tempo più bassi. Fai ulteriori prove per ottenere la temperatura e il tempo adatti ai tuoi materiali.
Il misuratore di controllo della temperatura non controlla la temperatura, la temperatura continua a salire.	Relè danneggiato Sostituire il relè
