BRUKSANVISNING C&A HP CB2 MSW

① Tryk på OK-knappen

°C °F 8:30 HEATING ALARM OK ENTER

② Displayet vil vise "P-1"

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Cap Heat Press
Modell	MSW-C&A HP CB2
Nominell spänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	360
Max. temperatur [°C]	250
IP-skyddsklass (Kapslingsklass)	IP21
Mått [bredd x djup x höjd; mm]	410 x 305 x 700
Vikt [kg]	11,8

Läs den här bruksanvisningen före användning och följ dess anvisningar. Spara denna handbok för framtida referens.

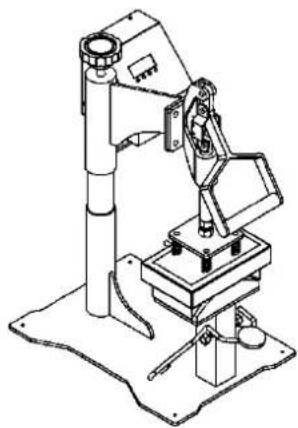

Tack för att du valde vår värmepressmaskin. Läs bruksanvisningen noggrant innan du använder produkten. Denna maskin använder principen för värmeöverföringstryck för att värmeöverföring av olika färgfoton, personliga mönster, färdiga produkter etc. till bomull, linne, kemisk fiber, metall, keramik, glas och andra plana material.

WARNING

1. Kontrollera spänningen innan du använder den.
2. Håll barn borta från maskinen.
3. Stäng av maskinen och koppla bort strömförsörjningen. Glöm inte att bära isoleringshandskar om enheten fortfarande är i hög temperatur.
4. Öppna inte maskinen för att modifiera insidan av maskinen.
5. Undvik kroppskontakt med heta delar under användning för att förhindra brännskador.
6. När du trycker ner handtaget, om det är svårt att trycka ner eftersom trycket är för stort, vrid tryckmuttern moturs för att minska trycket och öka avståndet mellan värmeplattan och arbetsbänken.
7. När handtaget trycks ner behöver den tryckreglerande muttern inte dras åt för hårt. Det kan kännas med uppenbart motständ.
8. Låt inte minderåriga röra vid maskinen utan tillsyn, även när den inte används!
9. Försök inte att värma pressprodukter som inte är värmebeständiga.

4 – Kontrollampa för värme.

5 – Larmkontrolllampa.

6 – Knapp för att öka de inmatade värdena.

7 – Knapp för att bekräfta inmatade värden.

8 – Knapp för att minska de inmatade värdena.

1. Temperaturinställning


28.9 HEATING RUNING OK ENTER

① Tryck på OK-knappen

°C °F 23.0 HEATING ALARM OK ENTER

② Displayen visar "P-1"

③ Tryck på pilarna “△” eller “▽” för att ställa in önskad temperatur

1. Tidsinställning


④ Tryck på OK-knappen efter att ha ställt in temperaturen

⑥ Tryck på pilarna “ △ ” eller “ ▽ ” för att justera önskad tid. Tryck på SET-knappen i 2-3 sekunder för att spara inställningen

3. Ändra temperatureheter

a) Tryck och håll ned "OK"-tangenten.
b) Displayen visar "P-3"
c) Tryck på "△" eller "▽" för att växla mellan Fahrenheit och Celsius.
d) Håll ned "OK"-tangenten för att spara inställningarna.

4. Tryckjustering

Lägg materialet på arbetsbordet och justera trycket med vredet.

Vridning medurs för att öka trycket.

Vridning moturs för att minska trycket.

1. Föreslagna inställningar

Material	Vanlig temperatur	Tid	Temperatur
Bomullskläder	320–360°F(160–180°C)	30 sek.	Använd värmeöverföringspapper med bilden i omvänt format.Se till att kläddelar som inte är värmebeständiga (som plastknappar) inte vidrör den uppvärmda plattan.Skriv ut med högt tryck.
Linnetyg
KemiskFibertyg	300–320°F(150–160°C)	20 sek.	Använd värmeöverföringspapper med bilden i omvänt format.Se till att kläddelar som inte är värmebeständiga (som plastknappar) inte vidrör den uppvärmda plattan.Skriv ut med medeltryck.
Kuddar	340°F(190°C)	50 sek.	Använd värmeöverföringspapper med bilden i omvänt format.Se till att kläddelar som inte är värmebeständiga (som plastknappar) gör det vidrör inte den uppvärmda plattan.Skriv ut med högt tryck.
Typiskt vitt icke-bomullstyg

Obs: Parametrarna ovan är endast för referens, testa för att hitta de bästa parametrarna för din egen produkt.

NOTERA

Drifttid och temperatur kommer att variera för olika material.

För bästa resultat, läs följande tabell och prova ett litet prov för att få rätt tid och temperatur innan du skriver ut i stora kvantiteter.

6. Arbeta med enheten

1. Placera materialet på arbetsytan och justera tryckvredet för att få rätt tryck som krävs.
2. Anslut strömkontakten och slå på strömbrytaren.
3. Ställ in önskad tid och temperatur.
4. Temperaturen på värmeplattan kommer att börja stiga, när den när den temperatur du ställt in, lägg materialet på arbetsbordet och tryck ner handtaget för att stänga plattan.
5. När tiderna går, maskinlarma, ta ut din produkt.

6. Stäng av maskinen och koppla bort strömmen när den inte används.

7. Felsökning

Fel	Möjlig orsak	Lösning
Misslyckas med att räkna ner och temperaturen värmdes upp som vanligt	Trycket är inte lämpligt.	Justera tryckknappen igen och tryck på handtaget tills du hör ett "klick"-ljud och visar "Time Counting"-ikonen.
Kan inte värmas upp eller värms inte upp till den visade temperaturen.	Värmeenhet problem eller skadat relä.	1.Kontrollera anslutningarna för värmefästet.2.Sätt tillbaka värmeelementet.
Brist på färg, blekt bild.	På grund av otillräcklig temperatur och/eller presstid.	Justera temperaturen eller öka uppvärmningstiden. Se till att designen sitter ordentligt fast mot materialen.
Mörkad, djup färg, suddig bild	Temperaturen var för hög eller pressad under lång tid.	Ställ in en lägre temperatur eller tid. Försök mer för att få lämplig temperatur och tid för dina material.
Temperaturmätaren styr inte temperaturen, temperaturen fortsätter att stiga.	Skadat relä Byt ut reläet
