KÄYTTÖOHJE C&A HP CB2 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Korkin lämpöpuristin
Malli	MSW-C&A HP CB2
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	360
Max. lämpötila [°C]	250
Suojausluokka IP	IP21
Mitat [leveys x syvyys x korkeus; mm]	410 x 305 x 700
Paino [kg]	11,8

Lue tämä käyttöohje ennen käyttöä ja noudata sen ohjeita.

Säilytä tämä käsikirja tulevaa tarvetta varten.

Kiitos, että valitsit lämpöpuristuskoneemme. Lue käyttöohje huolellisesti ennen tuotteen käyttöä. Tämä kone käyttää lämmönsiirtotulostuksen periaatetta erilaisten värikuvien, henkilökohtaisten kuvioiden, valmiiden tuotteiden jne. siirtämiseen puuvillaan, pellavaan, kemialliseen kuituun, metalliin, keramiikkaan, lasiin ja muihin tasomateriaaleihin.

VAROITUS

1. Tarkista jännite ennen käyttöä.
2. Pidä lapset poissa koneen luota.
3. Sammuta kone ja irrota virtalähde. Älä unohda käyttää eristyskäsineitä, jos laite on edelleen korkeassa lämpötilassa.
4. Älä avaa konetta muuttaaksesi koneen sisäosia.
5. Vältä käytön aikana vartalon kosketusta kuumien osien kanssa palovammojen välttämiseksi.
6. Kun kahvaa painetaan alas, jos painaminen on vaikeaa liian suuren paineen vuoksi, käännä painemutteria vastapäivään vähentääksesi painetta ja lisätäksesi lämmityslevyn ja työpöydän välistä etäisyyttä.
7. Kun kahva painetaan alas, paineensäätömutteria ei tarvitse kiristää liikaa. Sen voi tuntea selvällä vastustuksella.
8. Älä anna alaikäisten koskea koneeseen ilman valvontaa, vaikka se ei olisi käytössä!
9. Älä yritä kuumentaa puristustuotteita, jotka eivät ole lämmönkestäviä.

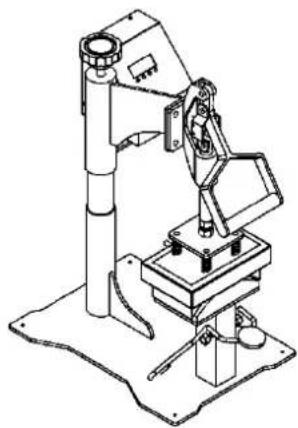

TUOTTEEN YLEISKATSAUS

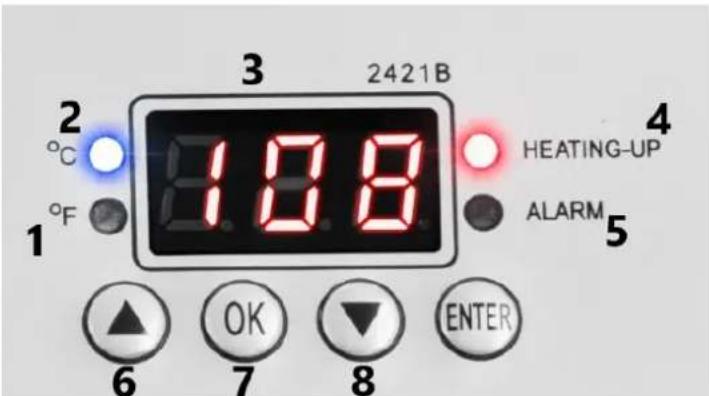

OHJAINPANEELIN KÄYTTÖ

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Fahrenheit-yksikön merkkivalo.
2 – Celsius-yksikön merkkivalo.
3 – Näyttö.
4 – Lämmön ohjausvalo.
5 – Hälytyksen merkkivalo.
6 – Painike syötettyjen arvojen suurentamiseen.
7 – Painike syötettyjen arvojen vahvistamiseen.
8 – Painike syötettyjen arvojen pienentämiseen.

1. Lämpötilan asetus

28.9 HEATING ALABIN OK ENTER

① Paina OK-painiketta

°C °F 23.0 HEATING ALARM OK ENTER

② Näytössä näkyy "P-1"

③ Paina nuolia “△” tai “▽” asettaaksesi halutun lämpötilan

2. Ajan asetus

P82 HEATING ALARM OK ENTER

④ Paina OK-painiketta lämpötilan asettamisen jälkeen

⑤ Näytössä näkyy "P-2"

⑥ Paina nuolia “△” tai “▽” säätääksesi haluttua aikaa. Paina SET-painiketta 2-3 sekunnin ajan tallentaaksesi asetuksen

3. Lämpötilayksiköiden vaihtaminen

a) Pidä "OK"-näppäintä painettuna.
b) Näytössä näkyy "P-3"
c) Paina “△” tai “▽” vaihtaaksesi Fahrenheit- ja Celsius-asteiden välillä.
d) Pidä "OK"-näppäintä painettuna tallentaaksesi asetukset.

4. Paineen säätö

Aseta materiaali työpöydälle ja säädä painetta nupin avulla.

Myötäpäivään pyörittäminen lisää painetta.

Kierto vastapäivään vähentääksesi painetta.

5. Ehdotetut asetukset

Materiaali	Tavallinen lämpötila	Aika	Lämpötila
Puuvillavaatteet	320–360 °F(160–180 °C)	30 sek.	Käytä lämmönsiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), eivät kosketa kuumennettua levyä.Tulosta korkealla paineella.
Pellava kangas
KemiallinenKuitu kangas	300–320 °F(150-160 °C)	20 sek.	Käytä lämmönsiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), eivät kosketa kuumennettua levyä.Tulosta keskipaineella.
Tyynyt	340°F(190°C)	50 sek.	Käytä lämmönsiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), kestävätälä koske lämmitettyyn levyyn.Tulosta korkealla paineella.
Tyypillinen valkoinenei-puuvillakangas

Huomautus: Yllä olevat parametrit ovat vain viitteellisiä, testaa löytääksesi parhaat parametrit omalle tuotteellesi.

HUOM

Käyttöaika ja lämpötila vaihtelevat eri materiaalien mukaan.

Saat parhaat tulokset lukemalla seuraavan taulukon ja kokeilemalla pientä näytettä saadaksesi oikean ajan ja lämpötilan ennen suuria määriä tulostamista.

6. Työskentele laitteen kanssa

1. Aseta materiaali työtasolle ja säädä painenuppia saadaksesi oikean paineen.
2. Liitä virtapistoke ja kytke virtakytkin päälle.
3. Aseta haluamasi aika ja lämpötila.
4. Lämmityslevyn lämpötila alkaa nousta, kun se saavuttaa asettamasi lämpötilan, aseta materiaali työpöydälle ja sulje levy painamalla kahvaa alas.
5. Kun aika loppuu, konehälytys, ota tuotteesi pois.

6. Sammuta kone ja irrota virtajohto, kun et käytä sitä.

7. Ongelmien ratkaisminen

Vika	Mahdollinen syy	Ratkaisu
Laskeminen ei onnistu ja lämpötila nousi normaalisti	Paine ei ole sopiva.	Säädä painenuppia uudelleen ja paina kahvaa, kunnes kuulet "naksahduksen" ja "Time Counting" -kuvakkeen tulee näkyviin.
Ei lämpene tai ei lämpene näytössä olevaan lämpötilaan.	Lämmityslaitteen ongelma tai vaurioitunut rele.	1.Tarkista lämmittimen liitännät.2.Vaihda lämmityselementti.
Värin puute, haalistunut kuva.	Riittämättömän lämpötilan ja/tai puristusajan vuoksi.	Säädä lämpötilaa tai pidennä lämmitysaikaa. Varmista, että malli on kiinnitetty tiukasti materiaaleja vasten.
Tummennettu, syvä väri, sumea kuva	Lämpötila oli liian korkea tai sitä painettiin pitkään.	Aseta alhaisempi lämpötila tai aika. Yritä enemmän löytääksesi materiaalillesi sopivan lämpötilan ja ajan.
Lämpötilan säätömittari ei ohjaa lämpötilaa, lämpötila nousee jatkuvasti.	Vaurioitunut rele Vaihda rele
