MANUAL DE USUARIO C&A HP CB2 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Prensa térmica para gorras
Modelo	MSW-C&A HP CB2
Tensión nominal [V~] / frecuencia [Hz]	230/50
Potencia nominal [W]	360
Temperatura máxima [°C]	250
Grado de protección IP	IP21
Dimensiones (anchura × profundidad × altura) [mm]	410 x 305 x 700
Peso [kg]	11,8

Lea este manual antes de usarlo y siga sus instrucciones.

Gracias por elegir nuestra máquina de prensado térmico. Lea atentamente el manual del usuario antes de utilizar el producto. Esta máquina utiliza el principio de impresión por transferencia térmica para transferir por calor varias fotografías en color, patrones personalizados, productos terminados, etc. a algodón, lino, fibra química, metal, cerámica, vidrio y otros materiales planos.

ADVERTENCIA

1. Compruebe el voltaje antes de usarlo.
2. Mantenga a los niños alejados de la máquina.
3. Apague la máquina y desconecte la fuente de alimentación. No olvides usar guantes aislantes si el dispositivo aún se encuentra a alta temperatura.
4. No abra la máquina para modificar el interior de la misma.
5. Durante el uso, evite el contacto del cuerpo con partes calientes para evitar quemaduras.
6. Al presionar el mango hacia abajo, si es difícil hacerlo porque la presión es demasiado grande, gire la tuerca de presión en sentido antihorario para reducir la presión y aumentar la distancia entre la placa calefactora y el banco de trabajo.
7. Cuando se presiona el mango hacia abajo, no es necesario apretar demasiado la tuerca reguladora de presión. Se puede sentir con una resistencia evidente.
8. ¡No permita que los menores toquen la máquina sin supervisión, incluso cuando no esté en uso!
9. No intente prensar con calor productos que no sean resistentes al calor.

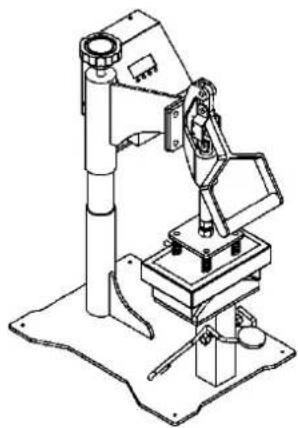

Interruptor de encendido

Enchufe de alimentación

Prensa térmica para gorras

Perilla de presión

Resorte de tensión

Control

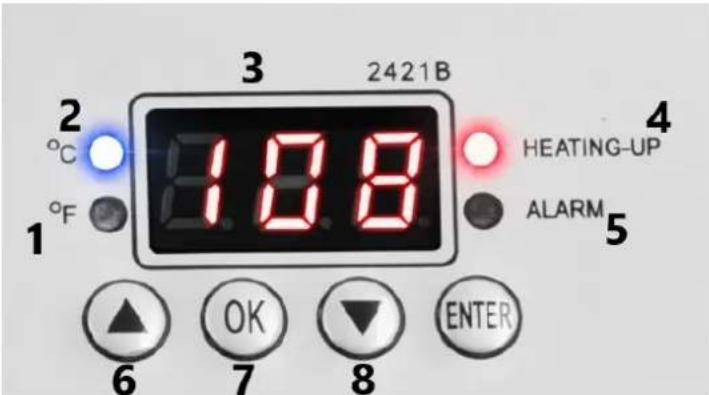

CÓMO OPERAR EL PANEL DE CONTROL

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Luz indicadora de unidad Fahrenheit.

2 – Luz indicadora de unidad Celsius.

3 - Pantalla.

4 – Luz de control de calefacción.

5 – Luz de control de alarma.

6 – Botón para incrementar los valores ingresados.

7 – Botón para confirmar los valores ingresados.
8 – Botón para disminuir los valores ingresados.

1. Ajuste de temperatura

28.9 HEATING ALABIN OK ENTER

① Pulse el botón OK

°C °F 23.0 HEATING ALARM OK ENTER

② La pantalla mostrará "P-1"

89 HEATING AL-ARM OK ENTER

③ Presione las flechas “△” o “▽” para configurar la temperatura deseada

2. Ajuste de hora

P82 HEATING ALARM OK ENTER

④ Presione el botón OK después de configurar la temperatura

⑥ Presione las flechas “△” o “▽” para ajustar el tiempo deseado.
Presione el botón SET durante 2-3 segundos para guardar la configuración

3. Cambiar las unidades de temperatura

a) Mantenga presionada la tecla "OK".
b) La pantalla muestra "P-3"
c) Presione “△” o “▽” para cambiar entre Fahrenheit y Celsius.
d) Mantenga presionada la tecla "OK" para guardar la configuración.

4. Ajuste de presión

Coloque el material sobre la mesa de trabajo y ajuste la presión utilizando la perilla. Rotación en sentido horario para aumentar la presión. Rotación en sentido antihorario para reducir la presión.

5. Configuraciones sugeridas

Nota: Los parámetros anteriores son solo de referencia, realice una prueba para encontrar los mejores parámetros para su propio producto.

Material	Temperatura habitual	Tiempo	Temperatura
Ropa de algodón	320–360 °F(160–180 °C)	30 segundos	• Utilice papel de transferencia térmica con la imagen en formato inverso.• Asegúrese de que las partes de la ropa que no sean resistentes al
Tejido de lino
			calor (como botones de plástico) no entren en contacto con la placa caliente. • Imprimir con alta presión.
QuímicoTejido de fibra	300–320 °F(150–160 °C)	20 segundos	• Utilice papel de transferencia térmica con la imagen en formato inverso. • Asegúrese de que las partes de la ropa que no sean resistentes al calor (como botones de plástico) no entren en contacto con la placa caliente. • Imprimir con presión media.
Almohadas	340°F(190°C)	50 segundos	• Utilice papel de transferencia térmica con la imagen en formato inverso. • Asegúrese de que las partes de la ropa que no sean resistentes al calor (como los botones de plástico) no No toque la placa calentada. • Imprimir con alta presión.
Tejido típico blanco que no es de algodón

NOTA

El tiempo de funcionamiento y la temperatura variarán según los diferentes materiales.

Para obtener mejores resultados, lea la siguiente tabla y pruebe una pequeña muestra para obtener el tiempo y la temperatura adecuados antes de imprimir en grandes cantidades.

6. Trabajar con el dispositivo

1. Coloque el material sobre la superficie de trabajo y ajuste la perilla de presión para obtener la presión correcta requerida.
2. Conecte el enchufe de alimentación y encienda el interruptor de encendido.
3. Establezca el tiempo y la temperatura deseados.
4. La temperatura de la placa calefactora comenzará a subir, cuando alcance la temperatura configurada, coloque el material sobre la mesa de trabajo y presione el mango para cerrar la placa.
5. Cuando se acabe el tiempo, suena la alarma de la máquina y retira tu producto.

6. Apague la máquina y desconecte la alimentación cuando no esté en uso.

7. Resolución de problemas

Falla	Posible causa	Solución
No se realiza la cuenta regresiva y la temperatura se calienta normalmente.	La presión no es la adecuada.	Reajuste la perilla de presión y presione el mango hasta escuchar un sonido de “clic” y mostrar el ícono de “Conteo de tiempo”.
No se calienta o no se calienta hasta la temperatura mostrada.	Problema con el dispositivo de calefacción o relé dañado.	1. Verifique las conexiones del accesorio de calefacción.2. Reemplace el elemento calefactor.
Falta de color, imagen descolorida.	Por temperatura insuficiente y/o tiempo de prensado.	Ajuste la temperatura o aumente el tiempo de calentamiento. Asegúrese de que el diseño esté firmemente fijado contra los materiales.
Imagen borrosa, color oscuro y profundo	La temperatura era demasiado alta o se presionó durante mucho tiempo.	Establezca una temperatura o un tiempo más bajo. Intente más para obtener la temperatura y el tiempo adecuados para sus materiales.
El medidor de control de temperatura no controla la temperatura, la temperatura sigue aumentando.	Relé dañado Reemplazar el relé
