NAUDOJIMO INSTRUKCIJA C&A HP CB2 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Dangtelio šilumos presas
Modelis	MSW-C&A HP CB2
Nominali įtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	360
Maks. temperatūra [°C]	250
Apsaugos reitingas IP	IP21
Matmenys [plotis x gylis x aukštis; mm]	410 x 305 x 700
Svoris [kg]	11,8

Prieš naudodami perskaitykite šj vadovą ir vadovaukitės jo nurodymais. Išsaugokite šj vadovą ateityje.

Dëkojame, kad pasirinkote mūsų karšto preso mašiną. Prieš naudodami gaminį, atidžiai perskaitykite vartotojo vadovą. Ši mašina naudoja šilumos perdavimo spausdinimo principą, kad įvairias spalvotas nuotraukas, personalizuotus raštus, gatavus gaminius ir kt. perduotų į medvilnę, liną, cheminį pluoštą, metalą, keramiką, stiklą ir kitas plokščias medžiagas.

JSPĖJIMAS

1. Prieš naudodami patikrinkite įtampą.
2. Saugokite vaikus nuo mašinos.
3. Išjunkite mašiną ir atjunkite maitinimą. Nepamirškite mūvėti izoliacinių pirštinių, jei prietaisas vis dar yra aukštos temperatūros.
4. Neatidarykite mašinos, kad pakeistumėte jrenginio vidų.
5. Naudodami venkite kūno kontakto su karštomis dalimis, kad išvengtumėte nudegimų.
6. Jei spaudžiant rankeną sunku nuspausti dėl per didelio slėgio, pasukite slėgio veržlę prieš laikrodžio rodyklę, kad sumažintumėte slėgį ir padidintumėte atstumą tarp kaitinimo plokštės ir darbastalio.
7. Kai rankena nuspaudžiama žemyn, slėgio reguliavimo veržlės nereikia per daug priveržti. Ją galima pajusti su akivaizdžiu pasipriešinimu.
8. Neleiskite nepilnamečiams liesti mašinos be priežiūros, net kai ji nenaudojama!
9. Nemėginkite šildyti karščiui neatsparių presavimo gaminių.

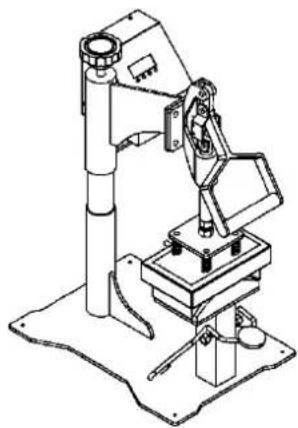

PRODUKTŲ APŽVALGA

Skrybėlių šilumos presas

Slègio rankenèlè

Jtempimo spyruoklé

Valdiklis

KAIP VALDYTI VALDYMO SKYDELJ

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Farenheito vieneto indikatoriaus lemputė.

2 – Celsijaus vieneto indikatoriaus lemputė.

3 - Ekranas.

4 – šildymo valdymo lemputė.

5 – Signalizacijos valdymo lemputė.

6 – Ivestų verčių padidinimo mygtukas.

7 – Ivestų verčių patvirtinimo mygtukas.

8 – ľvestų verčių mažinimo mygtukas.

1. Temperatūros nustatymas

3.89 HEATING RUNING OK ENTER

① Paspauskite mygtuką OK

°C °F 23.0 HEATING ALARM OK ENTER

② Ekrane bus rodoma „P-1“

③ Norédami nustatyti pageidaujamą temperatūrą, paspauskite rodykles „△“ arba „▽“

2. Laiko nustatymas

④ Nustatę temperatūrą paspauskite mygtuką OK

⑥ Spauskite rodykles “ △ ” arba “ ▽ ”, kad nustatytumėte norimą laiką. Norėdami išsaugoti nustatymus, paspauskite SET mygtuką 2-3 sekundes

3. Temperatūros vienetų keitimas

a) Paspauskite ir palaikykite mygtuką „OK”.
b) Ekrane rodoma „P-3“
c) Paspauskite „△“ arba „∇“, kad perjungtumete tarp Farenheito ir Celsijaus.
d) Norėdami išsaugoti nustatymus, laikykite nuspaudę mygtuką „OK“.

4. Slègio reguliavimas

Padėkite medžiagą ant darbo stalo ir sureguliuokite slėgį naudodami rankenėlę.

Sukimas pagal laikrodžio rodyklę, kad padidėtų slėgis.

Sukite prieš laikrodžio rodyklę, kad sumažintumėte slėgį.

5. Siūlomi nustatymai

Medžiaga	Įprasta temperatūra	Laikas	Temperatūra
Medvilniniai drabužiai	320–360°F(160–180 °C)	30 sek.	Naudokite šilumos perdavimo popierių su vaizdu atvirkštiniu formatu.Užtikrinkite, kad karščiui neatsparios drabužių dalys (pvz.,
Lininis audinys
			plastikinės sagos) neliestų įkaitusios plokštės.• Spausdinti aukštu slėgiu.
CheminisFiber audinys	300–320°F(150–160 °C)	20 sek.	• Naudokite šilumos perdavimo popierių su vaizdu atvirkštiniu formatu.• Užtikrinkite, kad karščiui neatsparios drabužių dalys (pvz., plastikinės sagos) neliestų įkaitusios plokštės.• Spausdinti su vidutiniu spaudimu.
Pagalvės	340°F(190°C)	50 sek.	• Naudokite šilumos perdavimo popierių su vaizdu atvirkštiniu formatu.• Įsitikinkite, kad drabužių dalys, kurios nėra atsparios karščiui (pvz., plastikinės sagos), tinka nelieskite įkaitusios plokštelės.• Spausdinti aukštu slėgiu.
Tipiškas baltas ne medvilninis audinys

Pastaba: Aukščiau pateikti parametrai skirti tik nuorodai, išbandykite, kad rastumėte geriausius savo gaminio parametrus.

PASTABA

Skirtingoms medžiagoms eksploatavimo laikas ir temperatūra skirsis.

Norėdami gauti geriausius rezultatus, prieš spausdindami dideliais kiekiais perskaitykite šią lentelę ir išbandykite nedidelį pavyzdį, kad nustatytumėte tinkamą laiką ir temperatūrą.

6. Dirbkite su jrenginiu

1. Padėkite medžiagą ant darbinio paviršiaus ir sureguliuokite slėgio rankenėlę, kad gautumėte reikiamą slėgį.
2. Prijunkite maitinimo kištuką ir jjunkite maitinimo jungiklj.
3. Nustatykite reikiamą laiką ir temperatūrą.
4. Kaitinimo plokštės temperatūra pradės kilti, kai pasieks jūsų nustatytą temperatūrą, padėkite medžiagą ant darbo stalo ir paspauskite rankenėlę, kad uždarytumėte plokštę.
5. Pasibaigus laikui, jrenginio signalizacija, išimkite gaminj.

6. Išjunkite mašiną ir atjunkite maitinimą, kai nenaudojate.

7. Trikčių šalinimas

Gedimas	Galima priežastis	Sprendimas
Nepavyksta skaičiuoti ir temperatūra įkaista kaip įprasta	Spaudimas netinkamas.	Iš naujo sureguliuokite slėgio rankenėlę ir spauskite rankenėlę, kol išgirsite spragtelėjimą ir pasirodys piktograma „Laiko skaičiavimas“.
Nepavyksta įkaisti arba neįkaista iki rodomos temperatūros.	Šildymo įrenginio problema arba sugadinta relė.	1.Patikrinkite šildymo priedų jungtis.2.Pakeiskite kaitinimo elementą.
Trūksta spalvų, išblukęs vaizdas.	Dėl nepakankamos temperatūros ir (arba) spaudimo laiko.	Sureguliuokite temperatūrą arba padidinkite šildymo laiką.Įsitikinkite, kad konstrukcija yra tvirtai pritvirtinta prie medžiagų.
Patamsintas, sodrių spalvų, neryškus vaizdas	Temperatūra buvo per aukšta arba buvo spaudžiama ilgą laiką.	Nustatykite žemesnę temperatūrą arba laiką. Stenkitės daugiau, kad jūsų medžiagoms būtų tinkama temperatūra ir laikas.
Temperatūros kontrolės matuoklis nekontroliuoja temperatūros, temperatūra nuolat kyla.	Pažeista relė Pakeiskite relę
