BEDIENUNGSANLEITUNG C&A HP CB2 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Kappen-Heizpresse
Modell	MSW-C&A HP CB2
Nennspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	360
Max. Temperatur [°C]	250
Schutzart IP	IP21
Abmessungen (Breite x Tiefe x Höhe) [mm]	410 x 305 x 700
Gewicht [kg]	11,8

Bitte lesen Sie dieses Handbuch vor dem Gebrauch und befolgen Sie die darin enthaltenen Anweisungen.

Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.

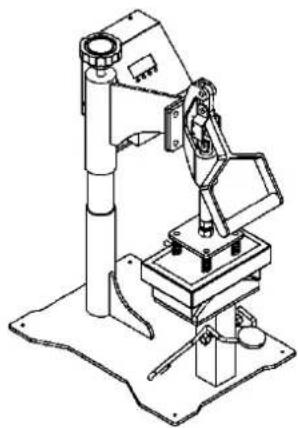

Vielen Dank, dass Sie sich für unsere Heißpressmaschine entschieden haben. Bitte lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt verwenden. Diese Maschine nutzt das Prinzip des Thermotransferdrucks, um verschiedene Farbfotos, personalisierte Muster, fertige Produkte usw. auf Baumwolle, Leinen, chemische Fasern, Metall, Keramik, Glas und andere flächige Materialien zu übertragen.

WARNUNG

1. Prüfen Sie die Spannung, bevor Sie es benutzen.
2. Halten Sie Kinder von der Maschine fern.
3. Schalten Sie das Gerät aus und trennen Sie es von der Stromzufuhr. Vergessen Sie nicht, Isolierhandschuhe zu tragen, wenn das Gerät noch hohe Temperaturen aufweist.
4. Öffnen Sie das Gerät nicht, um Änderungen im Inneren des Geräts vorzunehmen.
5. Vermeiden Sie während des Gebrauchs Körperkontakt mit heißen Teilen, um Verbrennungen zu vermeiden.
6. Wenn sich der Griff nur schwer herunterdrücken lässt, weil der Druck zu groß ist, drehen Sie die Druckmutter gegen den Uhrzeigersinn, um den Druck zu verringern und den Abstand zwischen der Heizplatte und der Werkbank zu vergrößern.
7. Wenn der Griff nach unten gedrückt wird, muss die Druckreguliermutter nicht überdreht werden. Es ist ein deutlicher Widerstand zu spüren.
8. Lassen Sie Minderjährige das Gerät nicht unbeaufsichtigt berühren, auch nicht, wenn es nicht benutzt wird!
9. Versuchen Sie nicht, Produkte zu bügeln, die nicht hitzebeständig sind.

BEDIENUNG DES STEUERPULTS

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 - Anzeigeleuchte für die Einheit Fahrenheit.

2 - Anzeigelampe für die Einheit Celsius.

3 - Anzeige.

4 - Kontrollleuchte Heizung.

5 - Alarmkontrollleuchte.

6 - Schaltfläche zum Erhöhen der eingegebenen Werte.

7 - Schaltfläche zum Bestätigen der eingegebenen Werte.

8 - Taste zum Verringern der eingegebenen Werte.

1. Temperatur einstellen

3.89 HEATING RUNING OK ENTER

① Drücken Sie die OK-Taste

°C °F 26.0 HEATING ALARM OK ENTER

② Auf dem Display wird "P-1" angezeigt.

f2 f1 989 HEATHD ALARM OK ENTER

③ Drücken Sie die Pfeile"△" oder"▽", um die gewünschte Temperatur einzustellen.

2. Zeiteinstellung

P 22 HEATING PLAISM OK ENTER

④ Drücken Sie die OK-Taste, nachdem Sie die Temperatur eingestellt haben.

⑤ Auf dem Display wird "P-2" angezeigt.

⑥ Drücken Sie die Pfeile"△" oder"▽", um die gewünschte Zeit einzustellen. Drücken Sie die SET-Taste für 2-3 Sekunden, um die Einstellung zu speichern.

3. Ändern der Temperatureinheiten

a) Drücken und halten Sie die Taste "OK".
b) Display zeigt "P-3"
c) Drücken Sie"△" oder"▽", um zwischen Fahrenheit und Celsius zu wechseln.
d) Halten Sie die Taste "OK" gedrückt, um die Einstellungen zu speichern.

4. Einstellung des Drucks

Legen Sie das Material auf den Arbeitstisch und stellen Sie den Druck mit dem Drehknopf ein. Durch Drehen im Uhrzeigersinn wird der Druck erhöht. Gegen den Uhrzeigersinn drehen, um den Druck zu verringern.

5. Vorgeschlagene Einstellungen

Material	Übliche Temperatur	Zeit	Temperatur
Baumwollkleidung	320-360°F(160-180°C)	30 Sek.	- Verwenden SieThermotransferpapier mit dem Bildim umgekehrten Format.- Achten Sie darauf, dassKleidungsstücke, die nichthitzebeständig sind (z. B.
Leinen-Gewebe
			Kunststoffknöpfe), die Heizplatte nicht berühren.- Druck mit hohem Druck.
ChemischeFasergewebe	300-320°F(150-160°C)	20 Sek.	- Verwenden SieThermotransferpapier mit dem Bild im umgekehrten Format.- Achten Sie darauf, dass Kleidungsstücke, die nicht hitzebeständig sind (z. B. Kunststoffknöpfe), die beheizte Walze nicht berühren.- Drucken Sie mit mittlerem Druck.
Kopfkissen	340°F(190°C)	50 Sek.	- Verwenden SieThermotransferpapier mit dem Bild im umgekehrten Format.- Achten Sie darauf, dass Kleidungsstücke, die nicht hitzebeständig sind (z. B. Kunststoffknöpfe),nicht mit der beheizten Walze in Berührung kommen.- Drucken Sie mit hohem Druck.
Typisches weißesNicht-Baumwoll-Gewebe

Hinweis: Die oben genannten Parameter dienen nur als Referenz, bitte testen Sie, um die besten Parameter für Ihr eigenes Produkt zu finden.

ANMERKUNG

Die Betriebszeit und die Temperatur variieren bei verschiedenen Materialien.

Die besten Ergebnisse erzielen Sie, wenn Sie die folgende Tabelle lesen und eine kleine Probe machen, um die richtige Zeit und Temperatur zu ermitteln, bevor Sie in großen Mengen drucken.

6. Arbeiten mit dem Gerät

1. Legen Sie das Material auf die Arbeitsfläche und stellen Sie den Druckknopf ein, um den richtigen Druck zu erhalten.
2. Schließen Sie den Netzstecker an und schalten Sie den Netzschalter ein.
3. Stellen Sie die gewünschte Zeit und Temperatur ein.
4. Die Temperatur der Heizplatte beginnt zu steigen. Wenn die von Ihnen eingestellte Temperatur erreicht ist, legen Sie das Material auf den Arbeitstisch und drücken Sie den Griff herunter, um die Platte zu schließen.
5. Wenn die Zeit abgelaufen ist, Maschinenalarm, nehmen Sie Ihr Produkt heraus.

6. Bitte schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie es nicht benutzen.

7. Fehlerbehebung

Störung	Mögliche Ursache	Abhilfe
Der Countdown läuft nicht ab und die Temperatur wird normal aufgeheizt	Der Druck ist nicht angemessen.	Stellen Sie den Druckknopf erneut ein und drücken Sie den Griff, bis ein "Klick" ertönt und das Symbol "Zeitzählung" angezeigt wird.
Heizt nicht auf oder heizt nicht auf die angezeigte Temperatur auf.	Problem mit dem Heizgerät oder beschädigtes Relais.	1. die Heizungsanschlüsse überprüfen.2. das Heizelement auswechseln.
Fehlende Farbe, verblasstes Bild.	Aufgrund der unzureichenden Temperatur und/oder Presszeit.	Passen Sie die Temperatur an oder verlängern Sie die Heizzeit. Vergewissern Sie sich, dass das Design fest und bündig mit den Materialien verbunden ist.
Abgedunkelt, tiefe Farbe, unscharfes Bild	Die Temperatur war zu hoch oder wurde zu lange gedrückt.	Stellen Sie eine niedrigere Temperatur oder Zeit ein. Versuchen Sie, die richtige Temperatur und Zeit für Ihre Materialien zu finden.
Das Temperaturmessgerät kontrolliert die Temperatur nicht, die Temperatur steigt weiter an.	Beschädigtes Relais Ersetzen Sie	das Relais

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
