INSTRUKCJA OBSŁUGI C&A HP CB2 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Prasa termiczna do czapek
Model	MSW-C&A HP CB2
Napięcie znamionowe [V~] / częstotliwość [Hz]	230/50
Moc znamionowa [W]	360
Maksymalna temperatura [°C]	250
Stopień ochrony IP	IP21
Wymiary (szerokość x głębokość x wysokość) [mm]	Wymiary 410x305x700
Ciężar [kg]	11,8

Przed użyciem należy przeczytać instrukcję i postępować zgodnie z jej wskazówkami. Zachować instrukcję użytkowania w celu jej późniejszego użycia.

Dziękujemy za wybranie naszej prasy termicznej. Przed użyciem produktu należy uważnie przeczytać instrukcję obsługi. Maszyna ta wykorzystuje zasadę druku termotransferowego do nanoszenia różnokolorowych zdjęć, spersonalizowanych wzorów, gotowych produktów itp. na bawełnę, len, włókna chemiczne, metal, ceramikę, szkło i inne płaskie materiały.

OSTRZEŻENIE

1. Przed użyciem sprawdź napięcie.
2. Trzymaj dzieci z dala od urządzenia.
3. Wyłącz maszynę i odłącz zasilanie. Nie zapomnij założyć rękawiczek izolacyjnych, jeśli urządzenie nadal jest narażone na wysoką temperaturę.
4. Nie otwieraj urządzenia w celu dokonania modyfikacji jego wnętrza.
5. Podczas użytkowania należy unikać kontaktu ciała z gorącymi częściami, aby uniknąć poparzeń.
6. Jeśli podczas naciskania uchwytu występuje trudność z powodu zbyt dużej siły nacisku, należy przekręcić nakrętkę dociskową w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć siłę nacisku i zwiększyć odległość między płytą grzewczą a stołem roboczym.
7. Po naciśnięciu uchwytu nie ma potrzeby nadmiernego dokręcania nakrętki regulującej ciśnienie. Można to wyczuć z wyraźnym oporem.
8. Nie pozwalaj osobom niepełnoletnim dotykać urządzenia bez nadzoru, nawet gdy nie jest używane!
9. Nie należy podejmować prób prasowania na gorąco produktów, które nie są odporne na ciepło.

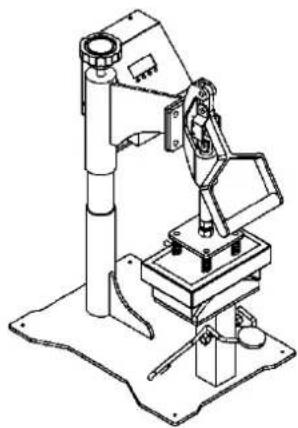

Pokrętło ciśnieniowe

Sprężyna naciągowa

Sterowanie

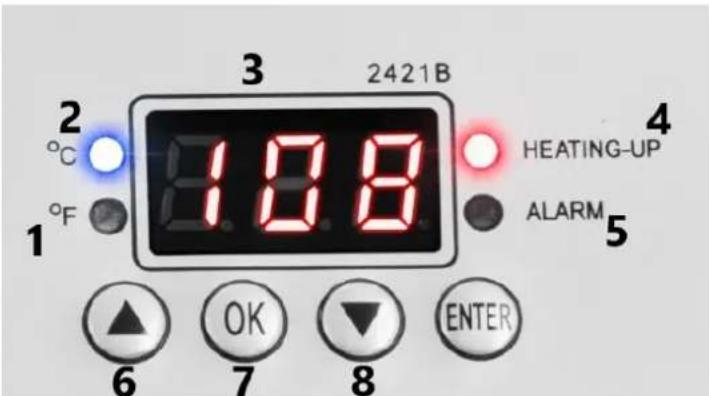

JAK OBSŁUGIWAĆ PANELU KONTROLERA

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Kontrolka jednostki Fahrenheit.

2 – Kontrolka jednostek Celsjusza.

3 – Wyświetlacz.

4 - Kontrolka grzania.

5 - Kontrolka alarmu.

6 – Przycisk zwiększania wprowadzanych wartości.

7 – Przycisk potwierdzający wprowadzone wartości.

8 – Przycisk zmniejszania wprowadzanych wartości.

1. Ustawienie temperatury

28.9 HEATING RUNING OK ENTER

① Naciśnij przycisk OK

°C °F 23.0 HEATING ALARM OK ENTER

② Na wyświetlaczu pojawi się „P-1”

8.9 HEATING AL ARMS OK ENTER

③ Naciśnij strzałki „△” lub „▽”, aby ustawić żądaną temperaturę.

2. Ustawienie czasu

P82 HEATING ALARM OK ENTER

④ Naciśnij przycisk OK po ustawieniu temperatury

⑤ Na wyświetlaczu pojawi się „P-2”

⑥ Naciśnij strzałki „ △ ” lub „ ∇ ”, aby ustawić żądany czas. Aby zapisać ustawienie, naciśnij przycisk SET na 2–3 sekundy.

3. Zmiana jednostek temperatury

a) Naciśnij i przytrzymaj przycisk „OK”.
b) Na wyświetlaczu pojawia się „P-3”
c) Naciśnij „△” lub „▽”, aby przełączać się między skalami Fahrenheit i Celsjusza.
d) Przytrzymaj przycisk „OK”, aby zapisać ustawienia.

4. Regulacja ciśnienia

Umieść materiał na stole roboczym i wyreguluj ciśnienie za pomocą pokrętła.

Obrót zgodnie z ruchem wskazówek zegara zwiększa ciśnienie.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara w celu zmniejszenia ciśnienia.

1. Sugerowane ustawienia

Materiał	Zwykła temperatura	Czasu	Temperatury
Odzież bawełniana	320–360°F(160–180°C)	30 sek.	Użyj papierutermotransferowego z obrazem w formacie odwróconym.Należy upewnić się, że części odzieży, które są odporne na ciepło (np. plastikowe guziki), nie stykają się z nagrzaną płytą.
Tkanina Iniana
			• Drukuj przy użyciu wysokiego ciśnienia.
ChemicznyTkanina włóknista	300–320°F(150–160°C)	20 sek.	• Użyj papieru termotransferowego z obrazem w formacie odwróconym.• Należy upewnić się, że części odzieży, które nie są odporne na ciepło (np. plastikowe guziki), nie stykają się z nagrzaną płytą.• Drukuj ze średnim naciskiem.
Poduszki	340°F(190°C)	50 sek.	• Użyj papieru termotransferowego z obrazem w formacie odwróconym.• Upewnij się, że części odzieży, które nie są odporne na ciepło (np. plastikowe guziki)nie dotykać nagrzanej płyty.• Drukuj przy użyciu wysokiego ciśnienia.
Typowa biała tkanina niebawełniana

Uwaga: Powyższe parametry mają charakter poglądowy. Przetestuj je, aby znaleźć najlepsze parametry dla swojego produktu.

NOTATKA

Czas i temperatura pracy mogą się różnić w zależności od materiału.

Aby uzyskać najlepsze rezultaty, przeczytaj poniższą tabelę i wypróbuj małą próbkę, aby uzyskać właściwy czas i temperaturę przed drukowaniem dużych ilości.

6. Praca z urządzeniem

1. Umieść materiał na powierzchni roboczej i wyreguluj pokrętło docisku, aby uzyskać właściwą siłę nacisku.
2. Podłącz wtyczkę zasilającą i włącz zasilanie.
3. Ustaw wymagany czas i temperaturę.
4. Temperatura płyty grzewczej zacznie wzrastać. Gdy osiągnie ustawioną temperaturę, położ materiał na stole roboczym i naciśnij uchwyt, aby zamknąć płytę.
5. Gdy czas się skończy, włączy się alarm, wyjmij produkt.

6. Proszę wyłączyć urządzenie i odłączyć je od zasilania, jeżeli nie jest używane.

7. Rozwiązywanie problemów

Wada	Możliwa przyczyna	Rozwiązanie
Nie można odliczać, a temperatura wzrasta normalnie	Nacisk nie jest odpowiedni.	Ponownie wyreguluj pokrętło docisku i naciskaj uchwyt, aż usłyszysz dźwięk „kliknięcia” i wyświetli się ikona „Odliczanie czasu”.
Nie nagrzewa się lub nie nagrzewa się do wyświetlanej temperatury.	Problem z urządzeniem grzewczym lub uszkodzony przekaźnik.	1. Sprawdź połączenia elementów grzewczych.2. Wymień element grzewczy.
Brak kolorów, wyblakły obraz.	Z powodu niewystarczającej temperatury i/lub czasu prasowania.	Dostosuj temperaturę lub zwiększ czas grzania. Upewnij się, że konstrukcja jest solidnie i równo zamocowana do materiałów.
Przyciemniony, głęboki kolor, rozmazany obraz	Temperatura była zbyt wysoka lub urządzenie było naciskane przez zbyt długi czas.	Ustaw niższą temperaturę lub czas. Spróbuj uzyskać odpowiednią temperaturę i czas dla swoich materiałów.
Miernik temperatury nie kontroluje temperatury, temperatura ciągle rośnie.	Uszkodzony przekaźnik Wymień	przekaźnik

Tepelný lis na klobouk

Tlakový knoflík

Napínací pružina

Ovládání

JAK OVLÁDAT OVLÁDACÍ PANEL

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

Tepelný lis na klobúk

Tlakový gombík

Napínacia pružina

Ovládač

AKO OVLÁDAŤ OVLÁDACÍ PANEL

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
