INSTRUKCJA OBSŁUGI EDGE-1400TE MSW

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego.

Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Maszyna do oklejania krawędzi
Model	MSW-EDGE-1400TE
Napięcie znamionowe [V~] / częstotliwość [Hz]	230 / 50
Moc znamionowa [W]	850
	800x1020x550
Cieżar [kg]	33

1. Opis ogólny

Instrukcja obsługi ma na celu pomóc w bezpiecznym i bezproblemowym korzystaniu z urządzenia. Produkt zaprojektowano i wyprodukowano zgodnie ze ścisłymi wytycznymi technicznymi, przy użyciu najnowocześniejszych technologii i komponentów. Ponadto jest on produkowany zgodnie z najbardziej rygorystycznymi standardami jakości.

NIE UŻYWAJ URZĄDZENIA, JEŚLI NIE PRZECZYTAŁEŚ DOKŁADNIE I NIE ZROZUMIAŁEŚ TEJ INSTRUKCJI OBSŁUGI.

Aby wydłużyć żywotność urządzenia i zapewnić jego bezawaryjną pracę, należy używać go zgodnie z niniejszą instrukcją obsługi i regularnie wykonywać prace konserwacyjne. Dane techniczne i specyfikacje zawarte w niniejszej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo do wprowadzania zmian związanych z poprawą jakości. Urządzenie zaprojektowano tak, aby zminimalizować ryzyko emisji hałasu, biorąc pod uwagę postęp technologiczny i możliwości redukcji hałasu.

Legenda

Produkt spełnia odpowiednie normy bezpieczeństwa.

Przed użyciem przeczytaj instrukcję.

Produkt należy poddać recyklingowi.

OSTRZEŻENIE! lub UWAGA! lub PAMIĘTAJ! Dotyczy opisanej sytuacji.

(ogólny znak ostrzegawczy)

Nosić maskę przeciwpyłową (ochrona dróg oddechowych).

Użyj gardy.

UWAGA! Ostrzeżenie przed porażeniem prądem!

UWAGA! Części obracające się, ryzyko zaplątania!

OSTRZEŻENIE: Substancje toksyczne, niebezpieczeństwo zatrucia!

UWAGA! Niebezpieczeństwo zmiażdżenia dłoni!

Zatrzymanie awaryjne!

UWAGA! Gorąca powierzchnia, ryzyko poparzenia!

Stosować wyłącznie wewnątrz pomieszczeń.

PAMIĘTAJ! Rysunki zawarte w niniejszej instrukcji służą wyłącznie celom poglądowym i w niektórych szczegółach mogą różnić się od rzeczywistego produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami, a nawet śmiercią.

Terminy „urządzenie” i „produkt” używane w ostrzeżeniach i instrukcjach odnoszą się do: Maszyna do oklejania krawędzi

2.1. Bezpieczeństwo elektryczne

a) Wtyczka musi pasować do gniazdka. Nie modyfikować wtyczki w jakikołwiek sposób. Stosowanie oryginalnych wtyczek i pasujących gniazdek zmniejsza ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych elementów, takich jak rury, grzejniki, kotły i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli uziemione urządzenie będzie narażone na działanie deszczu, będzie miało bezpośredni kontakt z mokrą powierzchnią lub będzie używane w wilgotnym środowisku. Dostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Używaj kabla wyłącznie zgodnie z jego przeznaczeniem. Nigdy nie należy używać go do przenoszenia urządzenia lub wyciągania wtyczki z gniazdka. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.
e) Nie należy używać urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi widoczne ślady zużycia. Uszkodzony przewód zasilający powinien zostać wymieniony przez wykwalifikowanego elektryka lub serwis producenta.
f) Aby uniknąć porażenia prądem elektrycznym, nie zanurzaj przewodu, wtyczki ani urządzenia w wodzie lub innych płynach. Nie należy używać urządzenia na mokrych powierzchniach.
g) UWAGA! NIEBEZPIECZEŃSTWO ŻYCIA! Podczas czyszczenia nigdy nie zanurzaj urządzenia w wodzie ani innych płynach.
h) Nie stosować w środowisku o dużej wilgotności lub w bezpośrednim sąsiedztwie zbiorników z wodą.
i) Przed pierwszym użyciem należy sprawdzić, czy rodzaj napięcia sieciowego i natężenie prądu są zgodne z danymi podanymi na tabliczce znamionowej.

2.2. Bezpieczeństwo w miejscu pracy

a) Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Nieporządek w miejscu pracy i słabe oświetlenie mogą być przyczyną wypadków. Staraj się myśleć perspektywicznie, obserwuj, co się dzieje i kieruj się zdrowym rozsądkiem podczas pracy z urządzeniem.
b) W przypadku zauważenia uszkodzenia lub nieprawidłowego działania urządzenia należy natychmiast wyłączyć je i niezwłocznie zgłosić ten fakt przełożonemu.

c) Jeśli pojawią się jakiekolwiek wątpliwości co do prawidłowego działania urządzenia, należy skontaktować się z działem wsparcia producenta.
d) Naprawy urządzenia może dokonać wyłącznie serwis producenta. Nie podejmuj żadnych prób samodzielnej naprawy!
e) W przypadku pożaru należy ugasić go gaśnicą proszkową lub gaśnicą dwutlenkową (CO2) (przeznaczoną do gaszenia urządzeń elektrycznych pod napięciem).
f) Dzieciom i osobom nieupoważnionym zabrania się wstępu na stanowisko pracy. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.
g) Używaj urządzenia w dobrze wentylowanym pomieszczeniu.
h) Podczas pracy urządzenie wytwarza kurz i zanieczyszczenia. Ważne jest, aby chronić osoby postronne przed szkodliwym wpływem tych zjawisk.
i) Użyj przycisku „ZATRZYMANIE AWARYJNE”, jeśli istnieje ryzyko obrażeń ciała lub śmierci, wypadku lub uszkodzenia ciała.
j) Regularnie sprawdzaj stan etykiet bezpieczeństwa. Jeżeli etykiety są nieczytelne, należy je wymienić.
k) Prosimy zachować tę instrukcję do wykorzystania w przyszłości. W przypadku przekazania urządzenia osobie trzeciej należy przekazać jej również instrukcję obsługi.
I) Przechowuj elementy opakowania oraz małe części montażowe w miejscu niedostępnym dla dzieci.
m) Urządzenie trzymać z dala od dzieci i zwierząt.
n) W przypadku stosowania niniejszego urządzenia w połączeniu z innym sprzętem należy przestrzegać także pozostałych instrukcji użytkowania.

Pamiętać! Podczas korzystania z urządzenia należy zapewnić bezpieczeństwo dzieciom i osobom postronnym.

2.3. Bezpieczeństwo osobiste

a) Nie należy używać urządzenia, jeżeli jest się zmęczonym, chorym lub pod wpływem alkoholu, narkotyków lub leków, które mogą znacząco ograniczyć zdolność obsługi urządzenia.
b) Maszyna może być obsługiwana przez osoby sprawne fizycznie, które potrafią się nią posługiwać, zostały odpowiednio przeszkolone, zapoznały się z niniejszą instrukcją obsługi i przeszły szkolenie w zakresie bezpieczeństwa i higieny pracy.
c) Podczas pracy z urządzeniem należy zachować zdrowy rozsądek i czujność. Chwilowa utrata koncentracji podczas korzystania z urządzenia może spowodować poważne obrażenia.
d) Stosować środki ochrony osobistej wymagane przy pracy z urządzeniem, określone w rozdziale 1 „Legenda”. Stosowanie prawidłowego i zatwierdzonego sprzętu ochrony osobistej zmniejsza ryzyko obrażeń.
e) Aby zapobiec przypadkowemu włączeniu urządzenia, przed podłączeniem go do źródła zasilania należy upewnić się, że przełącznik jest w pozycji WYŁĄCZONY.
f) Nie przeceniaj swoich umiejętności. Podczas korzystania z urządzenia należy cały czas zachowywać równowagę i stabilność. Dzięki temu będziesz mieć lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Nie należy nosić luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
h) Przed włączeniem urządzenia należy usunąć wszystkie narzędzia regulacyjne i klucze nastawne. Narzędzie lub klucz pozostawione w obracającej się części urządzenia może spowodować obrażenia.
i) Urządzenie nie jest zabawką. Dzieci muszą znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
j) Jeżeli do urządzenia ma zostać podłączone urządzenie ssące, należy sprawdzić wszystkie połączenia i upewnić się, że są dobrze dokręcone. Ryzyko związane z pyłem można ograniczyć stosując system odpylający.

2.4. Bezpieczne użytkowanie urządzenia

a) Nie należy przeciązać urządzenia. Użyj odpowiednich narzędzi do danego zadania. Prawidłowo dobrane urządzenie będzie lepiej i bezpieczniej wykonywało zadanie, do którego zostało zaprojektowane.

b) Nie należy używać urządzenia, jeżeli przełącznik „ON/OFF” nie działa prawidłowo (nie włącza i nie wyłącza urządzenia). Urządzenia, których nie można włączyć lub wyłączyć za pomocą przełącznika WŁ./WYŁ., są niebezpieczne, nie powinny być używane i muszą zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek regulacji, wymiany akcesoriów lub odłożenia urządzenia należy upewnić się, że wtyczka jest odłączona od gniazdka. Takie środki ostrożności zmniejszą ryzyko przypadkowego uruchomienia urządzenia.
d) Gdy nie korzystasz z urządzenia, przechowuj je w bezpiecznym miejscu, poza zasięgiem dzieci i osób niezaznajomionych z urządzeniem i niezapoznających się z instrukcją obsługi. Urządzenie może stwarzać zagrożenie w rękach niedoświadczonych użytkowników.
e) Utrzymuj urządzenie w doskonałym stanie technicznym. Przed każdym użyciem należy sprawdzić, czy nie występują ogólne uszkodzenia, w szczególności czy elementy ruchome nie mają pękniętych części lub elementów, a także czy nie występują inne warunki, które mogą mieć wpływ na bezpieczną pracę urządzenia. W przypadku stwierdzenia uszkodzeń należy przed użyciem oddać urządzenie do naprawy.
f) Przechowywać urządzenie w miejscu niedostępnym dla dzieci.
g) Aby zapewnić integralność działania urządzenia, nie należy usuwać fabrycznie zamontowanych osłon ani odkręcać żadnych śrub.
h) Podczas transportu i przenoszenia urządzenia pomiędzy magazynem a miejscem przeznaczenia należy przestrzegać zasad bezpieczeństwa i higieny pracy dotyczących ręcznych operacji transportowych obowiązujących w kraju, w którym urządzenie będzie użytkowane.
i) Unikaj sytuacji, w których urządzenie przestaje działać w trakcie użytkowania z powodu nadmiernego obciążenia. Może to spowodować przegrzanie elementów napędowych i uszkodzenie urządzenia.
j) Nie dotykaj ruchomych części ani akcesoriów, jeśli urządzenie nie jest odłączone od źródła zasilania.
k) Nie przesuwaj, nie reguluj i nie obracaj urządzenia w trakcie pracy.
I) Nie pozostawiaj urządzenia bez nadzoru, gdy jest używane.
m) Regularnie czyść urządzenie, aby zapobiec gromadzeniu się uporczywych zabrudzeń.
n) Nie należy pracować na dwóch elementach jednocześnie.
o) Zabrania się ingerencji w konstrukcję urządzenia w celu zmiany jego parametrów lub konstrukcji.
p) Trzymaj urządzenie z dala od źródeł ognia i ciepła.
q) Nie zasłaniaj otworów wentylacyjnych!
r) UWAGA: Podczas pracy niektóre elementy urządzenia stają się bardzo gorące – niebezpieczeństwo poparzenia!
s) Stosuj okulary ochronne. Pracując w środowisku zapylonym należy dodatkowo nosić maskę przeciwpyłową.
t) Utrzymuj uchwyty suche, czyste i wolne od oleju lub smaru.

UWAGA! Mimo bezpiecznej konstrukcji urządzenia i jego zabezpieczeń, a także zastosowania dodatkowych elementów zabezpieczających operatora, podczas korzystania z urządzenia istnieje niewielkie ryzyko wypadku lub obrażeń. Zachowaj czujność i kieruj się zdrowym rozsądkiem podczas korzystania z urządzenia.

3. Wytyczne użytkowania

Maszyna do oklejania krawędzi przeznaczona jest do oklejania krawędzi mebli fornirem, materiałami PVC lub ABS.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

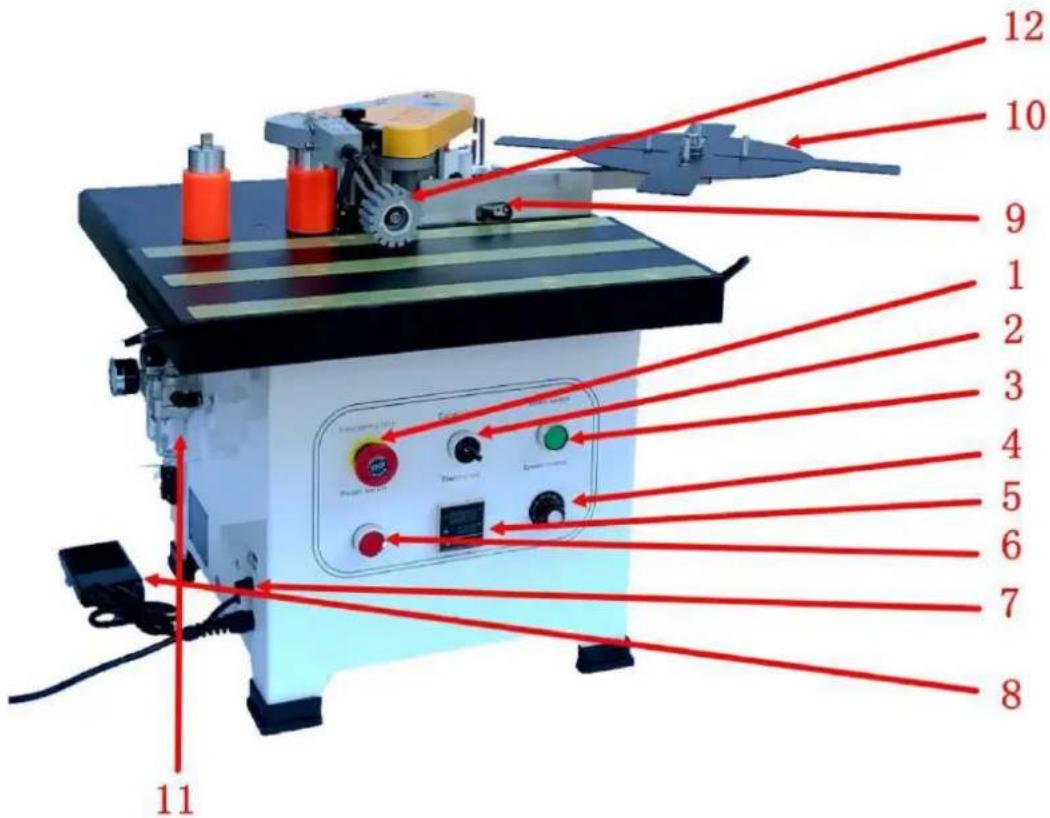

3.1. Opis urządzenia

1 Wyłącznik awaryjny	Przycisk awaryjnego zatrzymania maszyny
2 Wybrany przełącznik	Konwersja krawędzi zakrzywionej (nieregularnej) na prostą
3 Wyłącznik silnika	Sterowanie uruchamianiem i zatrzymywaniem silnika
Pokrętło regulacji 4 prędkości	Dostosuj prędkość roboczą okleiniarki krawędziowej
5 Termostat	Regulacja temperatury
6 Wyłącznik zasilania	Kontroluj moc maszyny
7 Bezpiecznik	Zabezpiecz obwody przed przeciążeniem lub zwarciem
8 Sterowanie pedałem nożnym	Do oklejania krawędzi zakrzywionych (nieregularnych) taśmociągiem
9 Wyłącznik krańcowy	Do prostej krawędzi przenośnika krawędziowego
10 Talerz podający	Taśma krawędziowa wspomagająca
11 Filtr powietrza	Filtracja gazu i regulacja ciśnienia gazu
12 kółek talerzowych	Panel docisku arkusza pomocniczego

3.2. Przygotowanie do użycia

LOKALIZACJA URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C, a wilgotność względna powinna być mniejsza niż 85%. Należy zapewnić dobrą wentylację pomieszczenia, w którym używane jest urządzenie. Odległość między urządzeniem a ścianą lub innymi obiektami powinna wynosić co najmniej 10 cm z każdej strony.

Urządzenie należy zawsze używać na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni, w miejscu niedostępnym dla dzieci i osób o ograniczonych funkcjach sensorycznych i umysłowych. Umieść urządzenie w taki sposób, aby zawsze mieć dostęp do wtyczki zasilania. Przewód zasilający podłączony do

urządzenia musi być prawidłowo uziemiony i odpowiadać danym technicznym podanym na etykiecie produktu.

3.3. Użycie urządzenia

Wskazówki dotyczące bezpieczeństwa:

- Przed użyciem należy zapoznać się z niniejszą instrukcją, zwłaszcza z instrukcjami bezpieczeństwa. Należy przestrzegać wszystkich wytycznych bezpieczeństwa. Nasza OKLEINIARKA OBRÓBKOWA produkowana jest w oparciu o technologię uznawaną za najskuteczniejszą i najbezpieczniejszą na rynku. Jednakże może nadal stwarzać potencjalne zagrożenie, jeżeli nie jest używany prawidłowo. Okleiniarkę krawędziową należy używać wyłącznie w następujących warunkach:

• Urządzenie powinno być używane przez personel profesjonalny lub pod nadzorem.
  Pracuj w bezpiecznym i czystym środowisku pracy. Upewnij się, że zasilacz posiada odpowiednie uziemienie.
  W przypadku awarii urządzenia należy natychmiast wyłączyć zasilanie i odłączyć je od zasilania przed otwarciem osłony ochronnej. Nie włączaj urządzenia ponownie, dopóki problem nie zostanie rozwiązany.

- Urządzenie jest dwustronną okleiniarką krawędzi. Nadaje się do obróbki różnych materiałów, takich jak płyty o dużej gęstości, płyty wiórowe, wielowarstwowe płyty z litego drewna i płyty sztuczne.

○ Nieprawidłowa obsługa może spowodować obrażenia użytkownika lub uszkodzenie okleiniarki.
○ Gwarancja nie obowiązuje w następujących sytuacjach:

• Jeśli urządzenie jest używane w nieodpowiednim środowisku (np. w warunkach wilgotnych lub brudnych).
  Jeżeli maszyna jest nieprawidłowo zmontowana, obsługiwana lub konserwowana.
• Jeżeli maszyna jest użytkowana w warunkach, w których występują wady bezpieczeństwa.
• W przypadku dokonania nieautoryzowanych modyfikacji lub napraw okleiniarki krawędziowej.
  ■ W przypadku wymiany części eksploatacyjnych bez upoważnienia.
  ■ W przypadku wystąpienia siły wyższej lub wypadków.

Powiadomienie o bezpieczeństwie:

• Przechowuj tę instrukcję razem z okleiniarką.
• Stosować się do lokalnych przepisów bezpieczeństwa operacyjnego i elektrycznego.
• Upewnij się, że oznaczenia bezpieczeństwa na okleiniarce są wyraźnie widoczne. W przypadku uszkodzenia należy je natychmiast wymienić.

Konserwacja elektryczna:

• Instalację, kontrolę i konserwację obwodu powinien wykonać wykwalifikowany elektryk.
• Regularnie sprawdzaj elementy elektryczne okleiniarki, aby zapobiec ich poluzowaniu.
• Sprawdź, czy napięcie wejściowe jest prawidłowe. Napięcie lokalne nie powinno przekraczać ±10%.

Konserwacja i czyszczenie maszyn:

- Regularnie czyść i konserwuj urządzenie w zalecanych odstępach czasu. Podczas czyszczenia zawsze odłączaj wtyczkę od źródła zasilania.

○ Smaruj elementy przekładni, takie jak łańcuch i przekładnie, raz w miesiącu.
○ Na koniec każdego dnia roboczego należy wyczyścić okleiniarkę krawędziową z kleju topliwego i pyłu.

• Po otrzymaniu napięcia włącz zasilanie. Termostat automatycznie rozpocznie nagrzewanie zgodnie z programem samokontroli.
• Nie ustawiać urządzenia w miejscach wilgotnych. Zapewnij odpowiednie oświetlenie podczas pracy.
  • Trzymaj dzieci z dala od okleiniarki.
• Nie należy nosić szalików, luźnych rękawów, naszyjników ani żadnych luźnych ubrań, które mogłyby zostać wciągnięte przez okleinarkę krawędziową.
• Przed włączeniem zasilania upewnij się, że przełącznik znajduje się w pozycji „Stop - OFF”.
• Zachowaj ostrożność: Tygiel może osiągnąć temperaturę do 200°C. Nie dotykaj rozgrzanego obszaru wokół tygla.
• Podczas obsługi okleiniarki krawędziowej zaleca się trzymanie maszyny obiema rękami.
• Przed rozpoczęciem użytkowania należy sprawdzić, czy długość przewodu jest wystarczająca i nie ma na nim żadnych przeszkód.
• Nie dotykaj materiałów łatwopalnych i wybuchowych.
• Unikaj używania urządzenia w miejscach o dużej wilgotności i nigdy nie używaj go na zewnątrz podczas deszczu.
• Podczas stosowania mogą wydzielać się szkodliwe gazy. Używaj maszyny w dobrze wentylowanym pomieszczeniu lub założ maskę z węglem aktywnym.

Po eksploatacji i konserwacji:

• Zachowaj tę instrukcję do wglądu, zwłaszcza w celu uzyskania informacji o częściach zamiennych i czynnościach konserwacyjnych.
• Po zakończeniu pracy wyłącz ogrzewanie i zasilanie. Przed schowaniem urządzenia do skrzynki narzędziowej należy odczekać, aż urządzenie całkowicie ostygnie.
• Zawsze czyść maszynę z nadmiaru kleju topliwego, który pozostał na niej.
• Po dodaniu kleju topliwego należy natychmiast przykryć garnek, aby zapobiec przedostawaniu się do środka zanieczyszczeń, np. trocin.

Jeśli w pojemniku z klejem znajduje się ciało obce, należy wymienić znajdujący się w nim klej topliwy. Schłodź okleiniarkę krawędziową przez dwie minuty lub podgrzej ją do 80°C. Użyj narzędzi, aby usunąć obcy przedmiot, zanim klej całkowicie się rozpuści. Pozostały klej topliwy spłynie z powrotem do pojemnika w celu wyczyszczenia.

- W przypadku stosowania kleju topliwego o innej temperaturze topnienia, przed dodaniem nowego kleju należy usunąć stary klej z pojemnika i wałka klejowego.

Przygotowanie przed uruchomieniem systemu :

• Utrzymuj maszynę w czystości przez cały czas.
- Przechowuj drewno i inne materiały w temperaturze pokojowej.
- Wysoka wilgotność w przetwarzanym materiale może mieć negatywny wpływ na jakość przyczepności.
- Podczas oklejania krawędzi należy wywierać odpowiedni nacisk na obrabiany przedmiot.
Niewystarczające ciśnienie może prowadzić do słabej jakości opaski.
- Przechowuj klej na gorąco w chłodnym i suchym miejscu.
- Nie należy otwierać na siłę pokrywy garnka ani regulować pokrętła kleju, gdy klej topliwy już ostygł, gdyż może to spowodować uszkodzenie urządzenia.

• Przed rozpoczęciem oklejania krawędzi należy upewnić się, że klej topliwy w garnku rozpuścił się prawidłowo.
• Średnica wewnętrznego łuku nie powinna być mniejsza niż 40mm.
• Stosuj klej topliwy w niskiej temperaturze (120–180°C) zgodnie z zaleceniami naszej firmy. Nie przekraczać maksymalnej temperatury 200°C.

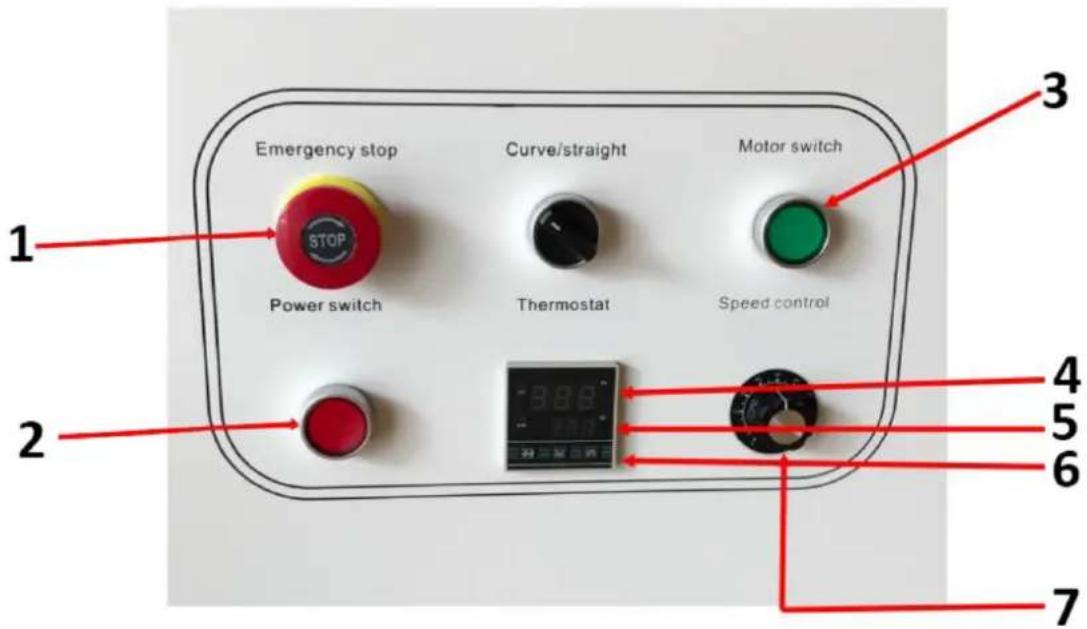

Emergency stop Curve/straight Motor switch Power switch Thermostat Speed control 1 2 3 4 5 6 7

1 Wyłącznik awaryjny
2 Wyłącznik zasilania
3 Wyłącznik silnika*
4 Aktualna temperatura
5 Ustawiona temperatura
6 Przycisk w góre i w dół
7 Pokrętło regulacji prędkości

* Lampka wyłącznika silnika włącza się, gdy temperatura osiągnie ustawioną temperaturę

Instrukcja obsługi:

- Po włączeniu zasilania regulator temperatury wyświetli aktualną temperaturę (na czerwono). Ustaw temperaturę (na zielono) za pomocą panelu termostatu. Następnie aktywowany jest wewnętrzny przekaźnik i włącza się światło. Termostat ma funkcję pamięci po wyłączeniu zasilania, dzięki czemu nie ma potrzeby resetowania temperatury po odłączeniu zasilania.

Kontrolki i działanie maszyny:

• Kontrolka kontroli temperatury : Kontrolka włącza się po rozpoczęciu ogrzewania.
• Wskaźnik działania : Gdy temperatura osiągnie ustawiony poziom, zaświeci się kontrolka przełącznika silnika, a silnik można uruchomić w celu przyspieszenia topienia się kleju.
• Po zaświecenu się kontrolki przełącznika silnika należy wyregulować prędkość za pomocą pokrętła regulacyjnego i rozpocząć proces zgrzewania.
• Aby maszyna mogła działać, przełącznik łuk/prosta musi być zamknięty przełącznikiem silnika.

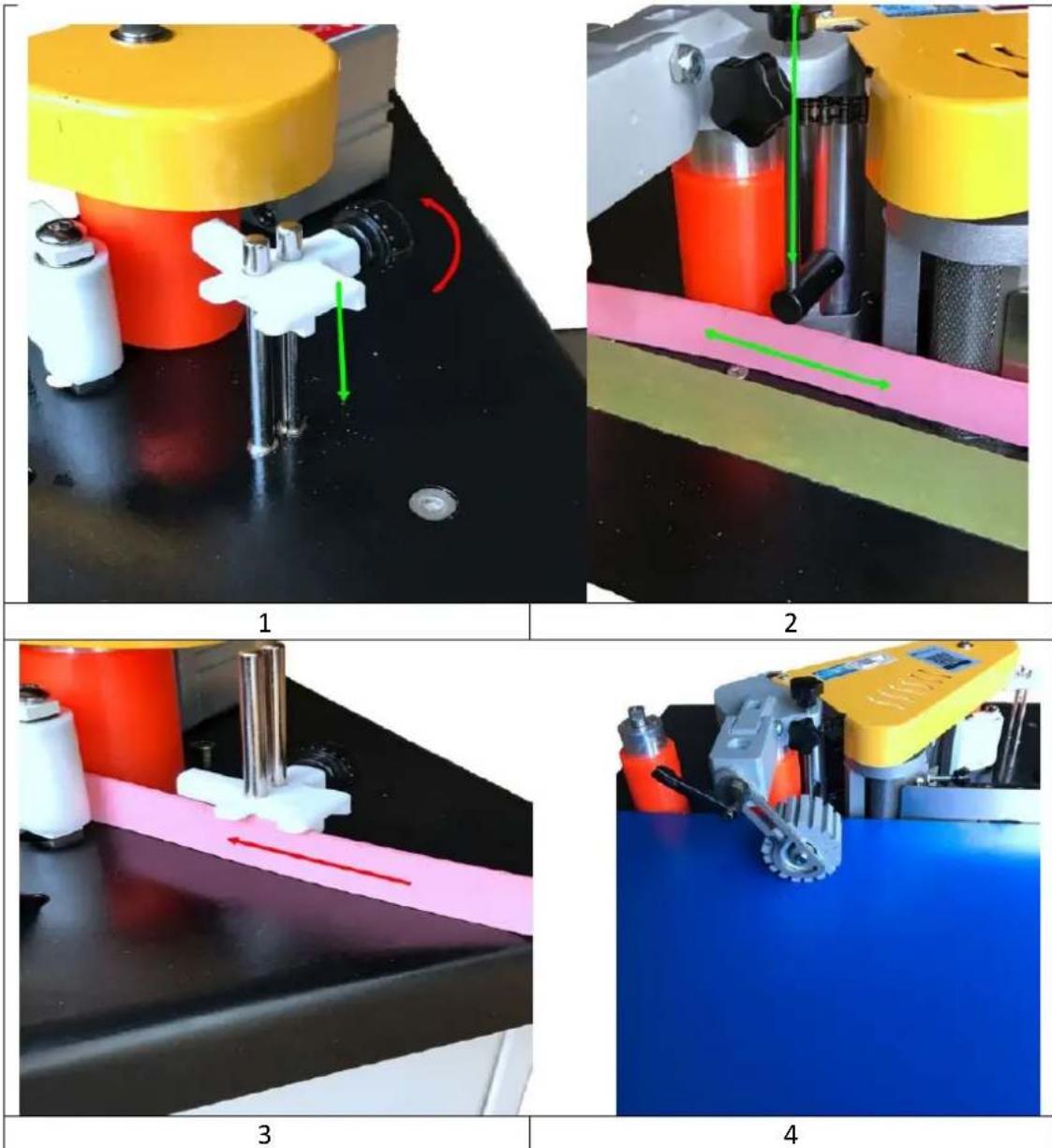

Regulacja wysokości listwy:

• Odkręć pokrętło przedniego ogranicznika wysokości (patrz rysunek 1).
• Ustaw krawędź na górną granicę pomiaru ciśnienia. Upewnij się, że górny skrzydło jest wystawione na krawędź, a następnie zablokuj pokrętło (patrz rysunki 2 i 3).

- Na podstawie wysokości przedmiotu obrabianego należy umieścić go pod wałkiem dociskowym. Dociśnij koło dociskowe tak, aby przedmiot obrabiany został dociśnięty do głównej powierzchni maszyny, pozostawiając odpowiedni odstęp. Zablokuj regulowany uchwyt. Po zakończeniu regulacji należy zwolnić regulowany uchwyt (patrz rysunek 4), a po zakończeniu regulacji ponownie zablokować uchwyt.

Dostosuj ilość kleju:

- Gdy temperatura okleiniarki osiągnie temperaturę roboczą, odetnij kawałek krawędzi (około 20 cm) w celu przeprowadzenia testu. Ustaw odpowiednią ilość kleju za pomocą pokrętła, tak aby klej równomiernie rozprowadził się po całej krawędzi taśmy.

Uwaga : Po ostygnięciu kleju część struktury może przykleić się, uniemożliwiając obrót pokrętła regulacyjnego.

Regulacja grubości taśmy opasującej:

- Jeśli krawędź jest zbyt cienka lub zbyt miękka, należy wyregulować jej grubość za pomocą pokrętła regulacyjnego i śruby mocującej, aby zapewnić właściwe oklejenie krawędzi.

Działanie:

• Nakładając taśmę opasującą na obrabiany przedmiot, należy zastosować odpowiednią siłę nacisku w celu zwiększenia efektu opasywania.
• Po upewnieniu się, że w urządzeniu do oklejania krawędzi nie ma żadnych pozostałości, należy włączyć wyłącznik startowy. Gdy temperatura cylindra z klejem topliwym osiągnie ustawioną temperaturę, na przycisku przełącznika silnika zaświeci się kontrolka. Naciśnij przycisk, aby przyspieszyć cykl topienia.
• W zależności od rodzaju kleju topliwego, całkowite roztopienie się kleju może potrwać pewien czas. Płytę roboczą należy położyć płasko na panelu, a deskę drewnianą docisnąć do wyłącznika krańcowego na ograniczniku.
• Umieść płytę roboczą w pobliżu wału klejącego, tak aby początek klejenia znajdował się około 5 cm. Deska naciska na przełącznik krawędziowy, który z kolei aktywuje koło pasowe. Cylinder jest dociskany do koła pasowego podającego, co powoduje nasunięcie paska uszczelniającego na wał.
• Gdy pasek uszczelniający dotrze do koła napędowego poprzez wałek klejący, obrabiany materiał zostanie poddany umiarkowanej sile nacisku i dociśnięty do koła napędowego w celu oklejenia krawędzi.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją lub wymianą akcesoriów, a także jeśli urządzenie nie będzie używane, należy odłączyć je od zasilania i odczekać, aż urządzenie całkowicie ostygnie.
- Poczekaj, aż elementy obrotowe zatrzymają się.
b) Do czyszczenia powierzchni należy używać wyłącznie środków czyszczących nie powodujących korozji.
c) Po wyczyszczeniu urządzenia wszystkie jego części powinny być dokładnie wysuszone przed ponownym użyciem.
d) Przechowywać urządzenie w suchym i chłodnym miejscu, chroniąc je przed wilgocią i bezpośrednim działaniem promieni słonecznych.
e) Nie wolno spryskiwać urządzenia strumieniem wody i zanurzać go w wodzie.
f) Nie należy dopuścić do przedostania się wody do wnętrza urządzenia poprzez otwory wentylacyjne w obudowie urządzenia.
g) Wyczyść otwory wentylacyjne szczotką i sprężonym powietrzem.
h) Urządzenie należy regularnie sprawdzać pod kątem sprawności technicznej i wykryć ewentualne uszkodzenia.
i) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
j) Do czyszczenia nie należy używać ostrych i/lub metalowych przedmiotów (np. szczotki drucianej lub metalowej szpatułki), ponieważ mogą one uszkodzić powierzchnię urządzenia.
k) Nie należy czyścić urządzenia substancjami kwaśnymi, środkami medycznymi, rozcieńczalnikami, paliwem, olejami ani innymi substancjami chemicznymi, gdyż może to spowodować uszkodzenie urządzenia.

UTYLIZACJA URZĄDZEŃ ZUŻYTYCH:

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

3.5 Rozwiązywanie problemów

Problem	Przyczyna	Rozwiązanie
Maszyna nie może się uruchomić	Spalenie bezpiecznika	Wymień bezpiecznik
Nierównomierne nałożenie kleju na taśmę opaskową	1. Niepełne stopienie kleju topliwego	Otwórz pokrywę tygla, aby sprawdzić, czy klej topliwy jest dobrze topiony
	2. Niewystarczająca ilość kleju	Wyreguluj pokrętło klejenia
	3. Pasek gięcia odkształcony	Wymień na lepszą taśmę do obrzeży
	4. Klej topliwy nie został jeszcze dostarczony do koła klejowego	Odczekaj kilka sekund, aż gorący stop ponownie wtopi się do tygla
Słaba przyczepność taśmy opasującej	1. Licówka klejona nierównoleglie	Ponowna kalibracja płyty podporowej (patrz strona)
	2. Klej topliwy ulega pogorszeniu w wyniku długiego podgrzewania	Wymień klej topliwy
	3. Temperatura kleju topliwego jest nieprawidłowa	Poznaj prawidłową temperaturę roboczą kleju topliwego i odpowiednio dostosuj maszynę
Taśma opasująca nie jest równa	Skrętny pas przymocowany w punkcie początkowym lub pchanie wolniej niż prędkość	Upewnij się, że płyta podporowa jest równo z przedmiotem obrabianym i dobrze dociska. Dopasuj krawędź ściśle do przedmiotu obrabianego, nie luzując jej.
Taśma opasująca nie przesuwa się	Koło lub płoza koła podającego	Wyczyść koło pasowe i koło podające
Nieprawidłowy rozruch elektryczny	Klej topliwy jeszcze się nie rozpuścił	Należy ponownie wyregulować temperaturę, a następnie rozpocząć bieganie
Wskaźnik działa normalnie, ale silnik się nie obraca	Uszkodzony wyłącznik silnika	Wymień wyłącznik silnika, sprawdź okablowanie
Nienormalne ogrzewanie	Wykrycie nieprawidłowego ogrzewania	Skontaktuj się z profesjonalnym technikiem, aby sprawdzić, czy nie doszło do spadku temperatury lub zwarć
