HASZNÁLATI ÚTMUTATÓ EDGE-1400TE MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Élszalagozó gép
Modell	MSW-EDGE-1400TE
Névleges feszültség [V~] / frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	850
	800 x 1020 x 550
Súly [kg]	33

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy terveztek, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

Viseljen porvédő maszkot (légzésvédelem).

Használja az őrzőt.

FIGYELEM! Elektromos áramütésre figyelmeztetés!

FIGYELEM! Forgó alkatrészek, beakadásveszély!

VIGYÁZAT: Mérgező anyagok, mérgezésveszély!

FIGYELEM! Kézzel való összenyomódás veszélye!

Vészleállítás!

FIGYELEM! Forró felület, égési sérülések veszélye!

Csak beltérben használható.

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Élszalagozó gép

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét. b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőszekrények érintését. Fokozottan fennáll az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel!

d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.

e) Ne használja a készüléket, ha a tápkábel sérült vagy a kopás nyilvánvaló jeleit mutatja. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie.

f) Az áramütés elkerülése érdekében ne merítse a kábelt, a dugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen.

g) FIGYELEM! ÉLETVESZÉLY! Tisztítás közben soha ne merítse a készüléket vízbe vagy más folyadékba.

h) Ne használja nagyon párás környezetben vagy víztartályok közvetlen közelében.

i) Az első használat előtt ellenőrizze, hogy a főfeszültség típusa és az áram megfelel-e a típustáblán feltüntetett adatoknak.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.

b) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.

c) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.

d) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!

e) Tüz esetén por- vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
f) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. A figyelemelterelés a készülék feletti irányítás elvesztéséhez vezethet.
g) A készüléket jól szellőző helyiségben használja.
h) A készülék működése során por és törmelék keletkezik. Fontos, hogy megvédjük a járókelőket a káros hatásoktól.
i) Használja a "Vészleállítót", ha fennáll a sérülés vagy halál, baleset vagy kár veszélye.
j) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.
k) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
I) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
m) Tartsa távol a készüléket gyermekektől és háziállatoktól!
n) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A gépet olyan fizikailag alkalmas személyek kezelhetik, akik képesek a gép kezelésére, megfelelően képzettek, átnézték ezt a kezelési útmutatót, és munkavédelmi oktatásban részesültek.
c) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
d) Használja a készülékkel való munkavégzéshez szükséges, az 1. "Legenda" szakaszban meghatározott egyéni védőfelszerelést. A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.
e) A készülék véletlen bekapcsolásának elkerülése érdekében győződjön meg arról, hogy a kapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforráshoz.
f) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
g) Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a hajat, ruhát és kesztyűt a mozgó alkatrészektől. A laza ruházat, ékszerek vagy hosszú haj beakadhat a mozgó alkatrészekbe.
h) A készülék bekapcsolása előtt távolítsa el az összes beállítószerszámot vagy kulcsot. A készülék forgó részében hagyott szerszám vagy kulcs sérülést okozhat.
i) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
j) Ha a készülékhez szívást kell csatlakoztatni, ellenőrizze az összes csatlakozást, és győződjön meg arról, hogy azok tömörek. A portalanító rendszer használata csökkentheti a porral kapcsolatos kockázatokat.

2.4. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) Ne használja a készüléket, ha a "ON/OFF" kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és meg kell javíttatni.
c) Győződjön meg róla, hogy a dugó ki van húzva a konnektorból, mielőtt bármilyen beállítással, tartozékcserével próbálkozna, vagy mielőtt félretenné a készüléket. Ezek az óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát.
d) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, különösen a mozgó alkatrészeket, hogy nincsenek-e megrepedt részek vagy elemek,

valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.

f) Tartsa a készüléket gyermekek elől elzárva.
g) A készülék működési épségének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.
i) Kerülje el azokat a helyzeteket, amikor a készülék a túlzott terhelés miatt használat közben leáll. Ez a meghajtóelemek túlmelegedéséhez és a készülék károsodásához vezethet.
j) Ne érintse meg a csuklós részeket vagy tartozékokat, kivéve, ha a készüléket leválasztották az áramforrásról.
k) A munka során ne mozgassa, állítsa vagy forgassa a készüléket.
I) Ne hagyja felügyelet nélkül a készüléket használat közben.
m) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
n) Ne dolgozzon egyszerre két munkadarabon.
o) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
p) Tartsa a készüléket tűz- és hőforrásoktól távol.
q) Ne takarja le a szellőzőnyílásokat!
r) MEGJEGYZÉS: Működés közben a készülék egyes elemei nagyon forróvá válnak - leforrázási veszély!
s) Használjon védőszemüveget. Ha poros környezetben dolgozik, viseljen porvédő maszkot.
t) Tartsa a fogantyúkat szárazon, tisztán és olaj- vagy zsírmentesen.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati iránymutatások

Az élragasztó gépet furnér, PVC vagy ABS anyagú bútorélek ragasztására tervezték.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

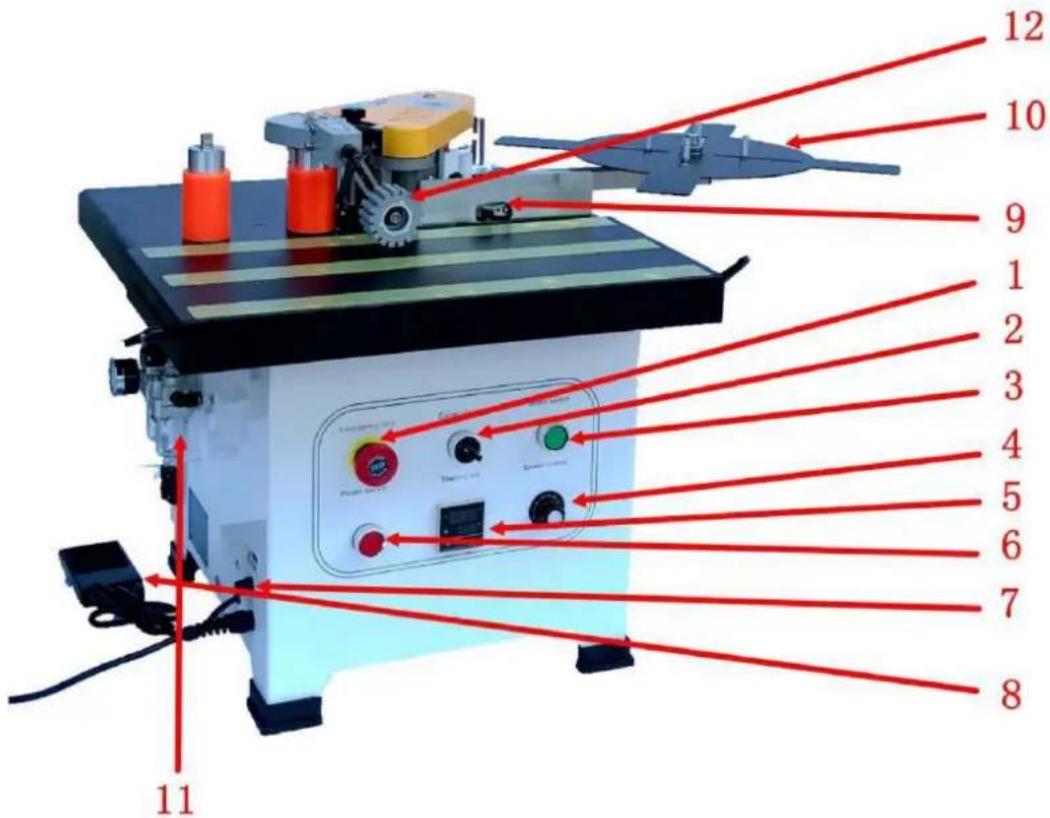

3.1. Eszköz leírása

12 10 9 1 2 3 4 5 6 7 8 11

1 Vészleállító kapcsoló	Vészleállító gép gomb
2 Kiválasztott kapcsoló	Görbe (szabálytalan), egyenes élű átalakítás
3 Motoros kapcsoló	A motor indításának és leállításának vezérlése
4 Sebességszabályozó gomb	Az élszalagozás munkasebességének beállítása
5 Termosztát	Hőmérsékletszabályozás beállítása
6 Tápkapcsoló	A gép teljesítményének vezérlése
7 biztosíték	Védi az áramköröket a túlterheléstől vagy rövidzárlattól
8 Lábpedálos vezérlés	Görbe (szabálytalan) élszalagozáshoz szállítószalag szélénél
9 Végálláskapcsoló	Az egyenes élű szállítószalag széléhez
10 Tálalótányér	Támogató szalag a szélén
11 Légszűrő	Gázszűrés és gáznyomás-szabályozás
12 Tányérkerék	Segédlemez nyomástartó panel

3.2. Felkészülés a használatra

KÉSZÜLÉK HELYE

A környezet hőmérséklete nem lehet magasabb 40 °C-nál, a relatív páratartalom pedig nem haladhatja meg a 85%-ot. Gondoskodjon a megfelelő szellőzésről abban a helyiségben, ahol a készüléket használják. A készülék mindkét oldala és a fal vagy más tárgyak között legalább 10 cm távolságnak kell lennie. A készüléket mindig egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és korlátozott szellemi és érzékszervi képességekkel rendelkező személyek számára elérhetetlen helyen kell használni. Helyezze el a készüléket úgy, hogy mindig hozzáférjen a hálózati csatlakozóhoz. A készülékhez csatlakoztatott tápkábelnek megfelelően földeltnek kell lennie, és meg kell felelnie a termék címkéjén található műszaki adatoknak.

3.3. Eszközhasználat

Biztonsági tanácsok:

- Kérjük, használat előtt olvassa el ezt a kézikönyvet, különösen a biztonsági utasításokat. Minden biztonsági előírást be kell tartania. Az EDGE BANDER a piacon a leghatékonyabb és legbiztonságosabb technológiával készül. Nem megfelelő használat esetén azonban még mindig potenciális veszélyt jelenthet. Az élcsiszolót csak a következő feltételek mellett szabad üzemeltetni:

○ Csak szakszemélyzetnek vagy felügyelet mellett szabad használni.
○ Biztonságos és tiszta munkakörnyezetben dolgozzon. Győződjön meg arról, hogy a tápegység megfelelő földelésvédelemmel rendelkezik.
○ Ha a gép meghibásodik, azonnal kapcsolja ki a készüléket és húzza ki a konnektorból, mielőtt kinyitná a védőburkolatot. Ne kapcsolja be újra, amíg a probléma meg nem oldódik.

- A készülék egy kétoldalas élszalagozó gép. Alkalmas különböző anyagok, például nagy sűrűségű lemezek, forgácslapok, többrétegű tömörfa lapok és mesterséges lapok megmunkálására.

○ A helytelen működés kárt okozhat a felhasználónak vagy károsíthatja az élcsiszolót.
○ A garancia a következő esetekben nem érvényes:

• Ha a gépet nem megfelelő környezetben használják (pl. nedves vagy piszkos körülmények között).
  ■ Ha a gépet nem megfelelően szerelték össze, üzemeltették vagy karbantartották.
  ■ Ha a gépet biztonsági hibák jelenlétében üzemeltetik.
  ■ Ha az élszedőgépen jogosulatlan módosításokat vagy javításokat végeznek.
  ■ Ha a fogyó alkatrészeket engedély nélkül cserélik ki.
  ■ Vis maior vagy baleset esetén.

Biztonsági értesítés:

• Tárolja ezt a kézikönyvet az élcsiszolóval együtt.
- Tartsa be a helyi üzemeltetési és elektromos biztonsági előírásokat.
- Győződjön meg róla, hogy a biztonsági jelek az élcsiszolón jól láthatóak. Sérülés esetén azonnal cserélje ki őket.

Elektromos karbantartás:

• Az áramkört szakképzett villanyszerelőnek kell telepítenie, ellenőriznie és karbantartania.
• Rendszeresen ellenőrizze az élszalagozó gép elektromos alkatrészeit, hogy megakadályozza a meglazulást.
• Ellenőrizze, hogy a bemeneti feszültség megfelelő-e. A helyi feszültség nem haladhatja meg a ±10%-ot.

Gépkarbantartás és tisztítás:

- Végezze el a rendszeres tisztítást és karbantartást az ajánlott időközönként. Tisztítás közben mindig húzza ki a dugót az áramforrásból.

• Minden hónapban kenje meg a sebességváltó alkatrészeit, például a láncot és a fogaskereket.
• Minden munkanap végén tisztítsa meg a forró ragasztót és a port az élcsiszolóról.

Működési irányelvek és óvintézkedések:

• Kapcsolja be a hálózati kapcsolót, ha feszültség alatt van. A termosztát automatikusan elkezdi a felmelegedést egy önellenőrző program segítségével.
• Ne helyezze a gépet nedves területre. Gondoskodjon a megfelelő megvilágításról működés közben.
• Tartsa távol a gyerekeket a széleken lévő szalagcsiszolótól.

• Ne viseljen sálakat, bő ujjakat, nyakláncokat vagy bármilyen laza ruhadarabot, amely beakadhat az élszedőbe.

• A bekapcsolás előtt győződjön meg arról, hogy a kapcsoló "Stop - OFF" állásban van.

• Legyen óvatos: Az olvasztótégely akár 200 °C-os hőmérsékletet is elérhet. Ne érintse meg az olvasztótégely körüli felhevített területet.
• Az élcsiszológép használatakor ajánlott a gépet mindkét kezével tartani működés közben.
• Működés előtt ellenőrizze, hogy a vezeték hossza elegendő és akadálymentes.
• Ne érintse meg az éghető vagy robbanásveszélyes anyagokat.
• Kerülje a gép használatát magas nedvességtartalmú területeken, és soha ne üzemeltesse a gépet esőben.
• A használat során káros gázok keletkezhetnek. A gépet jól szellőző helyen működtesse, vagy viseljen aktívszenes maszkot.

Műtét utáni és karbantartás:

• Tartsa meg ezt a kézikönyvet referenciaként, különösen a pótalkatrészek és a karbantartás tekintetében.
• A munka befejezése után kapcsolja ki a fűtést és a hálózati kapcsolót. Hagyja a gépet teljesen kihülni, mielőtt a szerszámosládában tárolja.
• Mindig tisztítsa meg a gépen maradt, túlfolyó forró olvadékragasztót.
• A forró olvadékragasztó hozzáadása után azonnal fedje le az olvasztótégelyt, hogy megakadályozza a törmelék, például a fűrészpor beleesését.

Ha a ragasztóedényben idegen anyag van, a benne lévő forró olvadékragasztót ki kell cserélni. Hütse le az élcsiszolót két percre, vagy melegítse fel 80 °C-ra. Szerszámokkal távolítsa el az idegen tárgyat, mielőtt a ragasztó teljesen megolvadna. Hagyja, hogy a maradék forró olvadékragasztó visszaáramoljon az edénybe a tisztításhoz.

- Ha más olvadási hőmérsékletű forró olvadékragasztót használ, távolítsa el a régi ragasztót az olvasztótégelyből és a ragasztócsőből, mielőtt új ragasztót adna hozzá.

Előkészületek a rendszer üzemeltetése előtt:

• A gépet mindig tartsa tisztán.
• A fát és más anyagokat szobahőmérsékleten tárolja.
- A feldolgozott anyag magas páratartalma negatívan befolyásolhatja a tapadás minőségét.
- Az élszalagozás során megfelelő nyomást gyakoroljon a munkadarabra. Az elégtelen nyomás rossz minőségű sávozáshoz vezethet.
• Tárolja a forró olvadékragasztót húvös, száraz helyen.
- Ne nyissa ki erőszakkal az olvasztótégely fedelét, és ne állítsa be a ragasztógombot, amikor a forró olvadékragasztó már kihült, mert ez károsíthatja a gépet.
- Mielőtt elkezdené a szegélyszalagozást, győződjön meg arról, hogy az olvasztótégelyben lévő olvadékragasztó megfelelően megolvadt.
• A belső ív átmérője nem lehet kisebb 40 mm-nél.
- Használjon alacsony hőmérsékletű (120-180°C) forró olvadékragasztót a cégünk által ajánlott módon. Ne lépje túl a 200°C-os maximális hőmérsékletet.

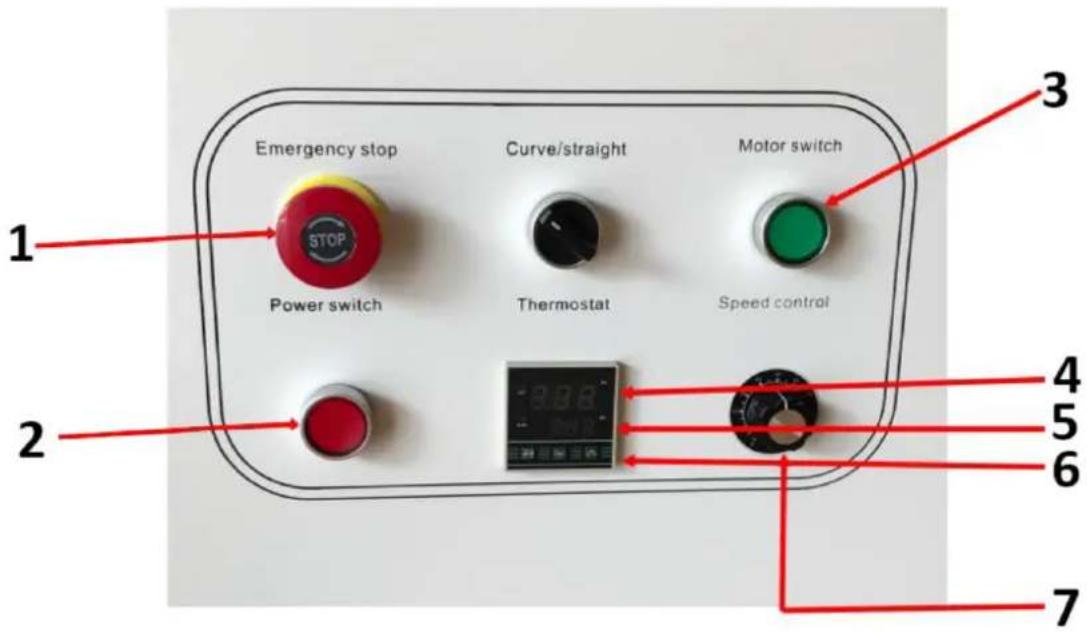

Emergency stop Power switch Curve/straight Thermostat Speed control Motor switch 1 2 3 4 5 6 7

1 Vészleállítás!
2 Hálózati kapcsoló
3 Motoros kapcsoló*
4 Jelenlegi hömérséklet
5 Előre beállított hőmérséklet
6 Fel és le gomb
7 Sebességszabályozó gomb

*A motorkapcsoló lámpa akkor világít, amikor a hőmérséklet eléri a beállított hőmérsékletet.

Használati utasítás:

- A hálózati kapcsoló bekapcsolása után a hőmérséklet-szabályozó kijelzi az aktuális hőmérsékletet (piros színnel). Állítsa be a hőmérsékletet (zöld színben) a termosztátpanelen keresztül. Ekkor a belső relé aktiválódik, és a lámpa bekapcsol. A termosztát rendelkezik kikapcsolási memóriafunkcióval, így a hőmérsékletet nem kell visszaállítani a tápellátás leválasztása után.

Jelzőlámpák és a gép működése:

• Hőmérséklet-szabályozó kijelző: A lámpa kigyullad, amikor a fűtés megkezdődik.
• Működésjelző: Amikor a hőmérséklet eléri a beállított szintet, a motorkapcsoló lámpa kigyullad, és a motor aktiválható a ragasztó olvadásának felgyorsítására.
• Ha a motor kapcsoló lámpája kigyulladt, állítsa be a sebességet a szabályozógomb segítségével, és indítsa el a tömítési folyamatot.
• Az ív/egyenes kapcsolónak a motoros kapcsolóval zárva kell lennie ahhoz, hogy a gép működjön.

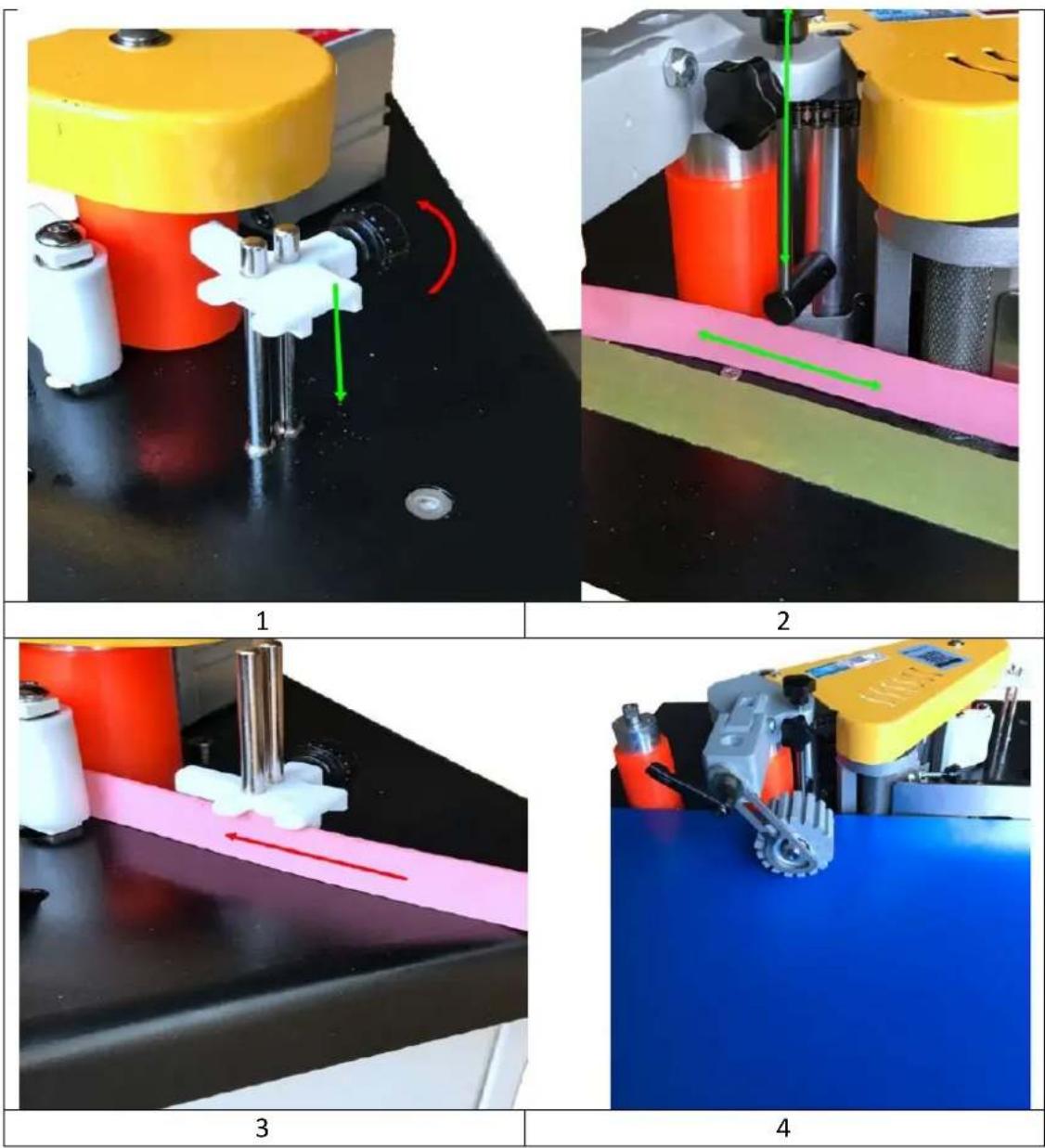

Feszület magasságának beállítása:

• Lazítsa meg az elülső magasságkorlátozó gombját (lásd az 1. képet).
• Állítsa a peremet a nyomásmérés felső határára. Győződjön meg róla, hogy a magas szárny a perem felé van kitéve, majd zárja be a gombot (lásd a 2. és 3. képet).
• A munkadarab magassága alapján helyezze a munkadarabot a lemezgörgő alá. Nyomja le a lemezkereket úgy, hogy a munkadarabot a gép fő felületéhez nyomja, megfelelő távolságot hagyva.

Zárja be az állítható fogantyút. A beállítás után engedje el az állítható fogantyút (lásd a 4. ábrát), majd a beállítás befejezése után rögzítse újra a fogantyút.

Állítsa be a ragasztó mennyiségét:

- Amikor az élszalagozó gép hőmérséklete eléri a munkahőmérsékletet, vágjon egy darabot (kb. 20 cm) az élből a teszteléshez. Állítsa be a ragasztó mennyiségét a megfelelő mennyiségre, biztosítva, hogy a ragasztó egyenletesen bevonja a peremszalagot.

Megjegyzés: Ha a forró olvadék kihült, a szerkezet egy része megtapadhat, és megakadályozhatja a szabályozógomb elfordulását.

Szalagvastagság beállítása:

- Ha az él túl vékony vagy túl puha, állítsa be a vastagságot a beállítógomb és a rögzítőcsavar segítségével, hogy biztosítsa a megfelelő élsávozást.

Múvelet:

• Amikor a szalagot a munkadarabra helyezi, megfelelő nyomást gyakoroljon a szalaghatás fokozása érdekében.
• Miután meggyőződött arról, hogy nincs maradék a szélezőgépben, kapcsolja be az indítókapcsolót. Amint a forró olvadékragasztó henger hőmérséklete eléri a beállított hőmérsékletet, a motorkapcsoló gombon lévő jelzőfény bekapcsol. Nyomja meg a gombot az olvadási ciklus felgyorsításához.
• A forró olvadékragasztó típusától függően időbe telhet, amíg a ragasztó teljesen megolvad. A feldolgozótáblát laposan kell a panelre fektetni, és a falapot a stopperen lévő végálláskapcsolóhoz kell nyomni.
• Helyezze a megmunkálandó deszkát a ragasztótengely közelébe, úgy, hogy a ragasztás kezdőpontja kb. 5 cm-re legyen. A tábla lenyomja a peremkapcsolót, ami viszont aktiválja a csigát. A henger az adagolócsigához nyomódik, és a tömitőszalagot a tengelyhez hajtja.
• Amikor a tömítőszalag a ragasztótengelyen keresztül eléri a meghajtó kereket, a feldolgozott anyagot mérsékelt erővel nyomás alá helyezik, és a peremszalagozáshoz a meghajtó kerékhez nyomják.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy a tartozékok cseréje előtt, illetve ha a készüléket nem használják, húzza ki a hálózati csatlakozót, és hagyja a készüléket teljesen kihülni.
• Várja meg, amíg a forgó elemek leállnak.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
d) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.
e) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
f) Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
g) Tisztítsa meg a szellőzőnyílásokat kefével és sűrített levegővel.
h) A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések észlelése érdekében.
i) A tisztításhoz nedves, puha rongyot kell használni.
j) Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.
k) Ne tisztítsa a készüléket savas anyaggal, orvosi célú szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyi anyagokkal, mert ez károsíthatja a készüléket.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

3.5 Hibaelhárítás

Probléma	Ok	Megoldás
A gép nem tud elindulni	Biztosíték égése	Cserélje ki a biztosítékot
Ragasztó egyenetlen a szalagot szalag	1. A forró olvadékragasztó nem teljes olvadása	Nyissa ki az olvasztótégely fedelét, hogy ellenőrizze a forró olvadékragasztót.
	2. Elégtelen ragasztó	Ragasztógomb beállítása
	3. A hajlítócsík deformálódott	Cserélje ki jobb peremszalaggal
	4. A ragasztókerékhez még nem került forró olvadékragasztó	Várjon néhány másodpercet, amíg a forró olvadék visszaáramlik az olvasztótégelybe.
A szalag rossz tapadása	1. Nem párhuzamos ragasztófurnér	Kalibrálja újra a tartólemezt (lásd az oldalt).
	2. A forró olvadék ragasztó a hosszú fűtéstől romlott	Cserélje ki a forró olvadék ragasztót
	3. A forró olvadékragasztó hőmérséklete helytelen	Ismerje a forró olvadékragasztó megfelelő munkahőmérsékletét, és ennek megfelelően állítsa be a gépet.
A szalag nem vízszintes	A kiindulási ponton rögzített csavarószár, vagy a sebességnél lassabban nyomva	Győződjön meg arról, hogy a tartólemez egy vonalban van a munkadarabbal és megfelelően nyomódik. Az él szorosan illeszkedjen a munkadarabhoz anélkül, hogy meglazulna.
A szalag nem mozog	Kerék vagy adagoló kerék csúszásgátló	Tisztítsa meg a szíjtárcsát és az előtoló kereket
Elektromos indítás rendellenes	Még nem oldódott fel a forró olvadékragasztó	Újra be kell állítani a hőmérsékletet, majd elindítani a futást.
A jelző normális, de a motor nem forog	Motor kapcsoló sérült	Cserélje ki a motorkapcsolót, ellenőrizze a vezetékeket
Rendellenes fűtés	Rendellenes fűtés érzékelése	Forduljon szakemberhez, hogy ellenőrizze a hőmérséklet-csökkenést vagy a rövidzárlatot.
