KÄYTTÖOHJE EDGE-1400TE MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Reunanauhakone
Malli	MSW-EDGE-1400TE
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	850
	800 x 1020 x 550
Paino [kg]	33

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS! HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

Käytä pölynaamaria (hengityssuojain).

Käytä suojusta.

HUOMIO! Sähköiskuvaara!

HUOMIO! Pyörivät osat, takertumisvaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan: Reunanauhakone

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.

c) Älä kosketa laitetta märillä tai kosteilla käsillä.

d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.

f) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.

g) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta puhdistuksen aikana veteen tai muihin nesteisiin.

h) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.

i) Tarkista ennen ensimmäistä käyttökertaa, että pääjännitetyyppi ja -virta vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.

b) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.

c) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
d) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
f) Lapset ja asiattomat henkilöt eivät saa mennä työpisteeseen. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
h) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
i) Käytä "HÄTÄPYSÄYTYS" -painiketta, jos on olemassa loukkaantumis- tai kuolemanvaara, onnettomuustilanne tai muu vahinko.
j) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
k) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
I) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta saavat käyttää fyysisesti hyväkuntoiset henkilöt, jotka pystyvät käsittelemään konetta turvallisesti, jotka ovat asianmukaisesti koulutettuja, jotka ovat tutustuneet tähän käyttöohjeeseen ja jotka ovat saaneet riittävän työturvallisuuskoulutuksen.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
f) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
h) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
j) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistotulppa on irrotettu pistorasiasta, ennen kuin muutat laitteen säätöjä, vaihdat sen lisävarusteita tai varastoit sen. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.

e) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
h) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
i) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
j) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
k) Älä siirrä, säädä tai käännä laitetta työn aikana.
I) Älä käytä laitetta valvomatta.
m) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
n) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
o) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
p) Pidä laite kaukana tulen- ja lämmönlähteistä.
q) Älä peitä tuuletusaukkoja!
r) HUOMAA: Jotkut laitteen osat kuumenevat käytön aikana erittäin kuumiksi – palovammavaara!
s) Käytä suojalaseja. Kun työskentelet pölyisessä ympäristössä, käytä lisäksi pölynaamaria.
t) Pidä kahvat kuivina, puhtaina ja puhtaina öljystä tai rasvasta.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti alna pieni onnettomuus- tal loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Reunanauhakone on suunniteltu huonekalujen reunojen liimaamiseen viilu-, PVC- tai ABS-materiaaleista. Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

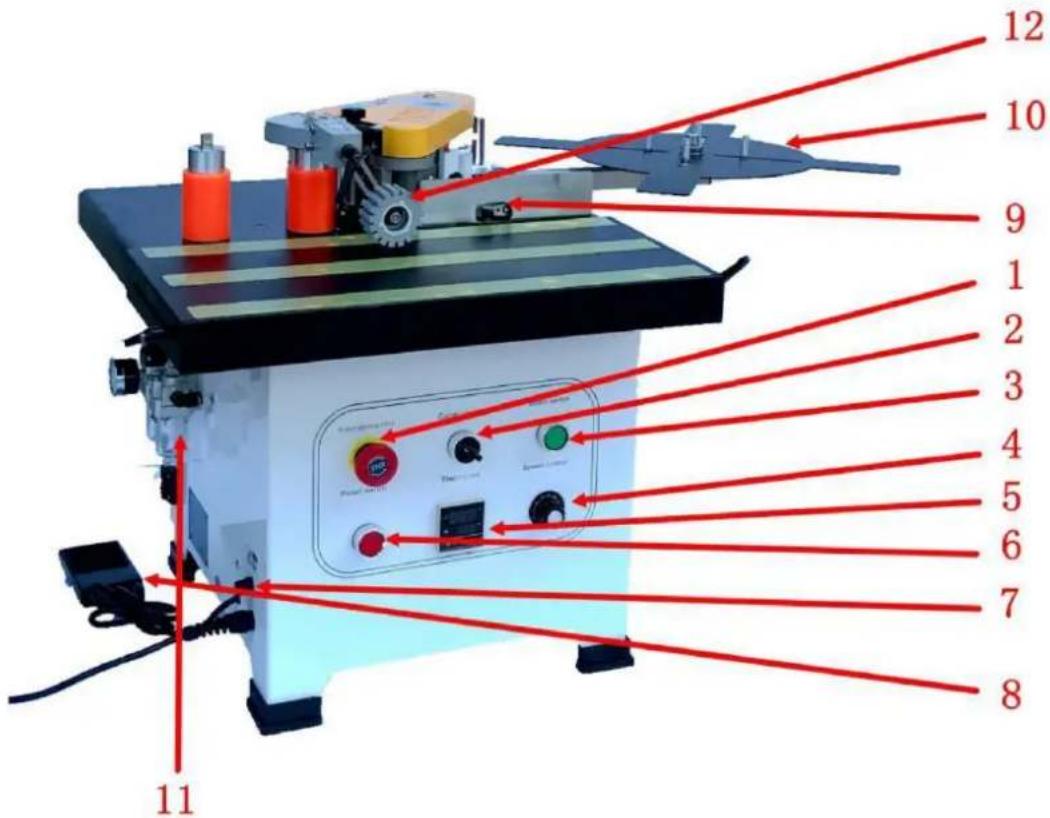

3.1. Laitteen kuvaus

1 Hätäpysäytyskytkin	Koneen hätäpysäytyspainike
2 Valittu kytkin	Kaareva (epäsäännöllinen), suoran reunan muunnos
3 Moottorin kytkin	Ohjaa moottorin käynnistystä ja pysäytystä
4 Nopeudensäätönuppi	Säädä reunanauhan työskentelynopeutta
5 Termostaatti	Lämpötilan säätimen säätö
6 Virtakytkin	Ohjaa koneen tehoa
7 Sulake	Suojaa virtapiirit ylikuormitukselta tai oikosululta
8 Jalkapoljinohjain	Kaarevalle (epäsäännölliselle) kuljetinreunalle
9 Rajakytkin	Suorareunaiselle kuljettimen reunalle
10 Syöttölevy	Tukeva reunateippi
11 Ilmansuodatin	Kaasun suodatus ja kaasunpaineen säätö
12 Levypyörä	Apulevypainepaneeli

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

3.3. Laitteen käyttö

Turvallisuusohjeet:

- Lue tämä käsikirja ennen käyttöä, erityisesti turvallisuusohjeet. Sinun on noudatettava kaikkia turvallisuusohjeita. EDGE BANDER on valmistettu tekniikalla, joka on tunnustettu markkinoiden tehokkaimmaksi ja turvallisimmaksi. Se voi kuitenkin silti aiheuttaa mahdollisen vaaran, jos sitä ei käytetä oikein. Reunanauhaa tulee käyttää vain seuraavissa olosuhteissa:

• Sitä on käytettävä ammattihenkilöstön tai valvonnan alaisena.
• Työskentele turvallisessa ja puhtaassa työympäristössä. Varmista, että virtalähteessä on asianmukainen maadoitussuoja.
• Jos koneessa ilmenee toimintahäiriö, katkaise välittömästi virta ja irrota se pistorasiasta ennen suojakannen avaamista. Älä käynnistä sitä uudelleen, ennen kuin ongelma on ratkaistu.

- Laite on kaksipuolinen reunanauhakone. Se soveltuu erilaisten materiaalien, kuten suuritiheyksisten levyjen, lastulevyjen, monikerroksisten massiivipuulevyjen ja tekolevyjen työstämiseen.

- Väärä käyttö voi vahingoittaa käyttäjää tai vahingoittaa reunanauhaa.

o Takuu ei ole voimassa seuraavissa tilanteissa:

- Väärä käyttö voi vahingoittaa käyttäjää tai vahingoittaa reunanauhaa. - Takuu ei ole voimassa seuraavissa tilanteissa:

• Jos konetta käytetään sopimattomassa ympäristössä (esim. märissä tai likaisissa olosuhteissa).
  ■ Jos kone on koottu, sitä käytetään tai huolletaan väärin.
• Jos konetta käytetään turvallisuusvikojen esiintyessä.
• Jos reunanauhaan tehdään luvattomia muutoksia tai korjauksia.
  ■ Jos kuluvia osia vaihdetaan ilman lupaa.
  ■ Ylivoimaisen esteen tai onnettomuuksien sattuessa.

Turvallisuusilmoitus:

• Säilytä tätä ohjetta reunanauhan kanssa.
• Noudata paikallisia käyttö- ja sähköturvallisuusmääräyksiä.
• Varmista, että reunanauhan turvamerkit ovat selvästi näkyvissä. Vaihda ne välittömästi, jos ne ovat vaurioituneet.

Sähköhuolto:

• Pätevän sähköasentajan tulee asentaa, tarkastaa ja huoltaa virtapiiri.
• Tarkasta säännöllisesti reunanauhakoneen sähkökomponentit löystymisen estämiseksi.
• Tarkista, että tulojännite on oikea. Paikallinen jännite ei saa ylittää ±10 %.

Koneen huolto ja puhdistus:

- Suorita säännöllinen puhdistus ja huolto suositeltujen väliajoin. Irrota pistoke aina virtalähteestä puhdistuksen ajaksi.

○ Voitele voimansiirron osat, kuten ketju ja vaihteisto, kuukausittain.
○ Puhdista kuumasulateliima ja pöly reunanauhasta jokaisen työpäivän lopussa.

Käyttöohjeet ja varotoimet:

• Kytke virtakytkin päälle, kun se on kytkettynä. Termostaatti alkaa automaattisesti lämmetä itsetarkastusohjelman avulla.
• Älä sijoita konetta kosteisiin tiloihin. Varmista, että käytössä on riittävä valaistus.
• Pidä lapset poissa reunanauhan läheltä.
• Älä käytä huiveja, väljiä hihoja, kaulakoruja tai muita löysiä vaatteita, jotka voivat tarttua reunanauhaan.

• Varmista, että kytkin on "Stop - OFF" -asennossa ennen virran kytkemistä.

• Ole varovainen: Sulatusaltaan lämpötila voi olla jopa 200 °C. Älä koske sulatusaltaan ympärillä olevaa kuumennettua aluetta.

• Reunanauhaa käytettäessä on suositeltavaa pitää koneesta kiinni molemmin käsin käytön aikana.
• Tarkista ennen käyttöä, että johdon pituus on riittävä ja ettei siinä ole esteitä.
• Älä koske palaviin tai räjähtäviin materiaaleihin.
• Vältä koneen käyttöä paikoissa, joissa on korkea kosteus, äläkä koskaan käytä sitä ulkona sateessa.
• Käytön aikana saattaa muodostua haitallisia kaasuja. Käytä konetta hyvin ilmastoidussa tilassa tai käytä aktiivihilimaskia.

Käyttö- ja huoltotyöt:

• Säilytä tämä käsikirja viittausta varten, erityisesti varaosia ja huoltoa varten.
• Työn päätyttyä kytke sekä lämmitys- että virtakytkimet pois päältä. Anna koneen jäähtyä täysin ennen kuin laitat sen työkalulaatikkoon.
• Puhdista koneeseen jäänyt ylivuoteltu kuumasulateliima aina.
• Kun olet lisännyt kuumasulateliiman, peitä sulatusastia välittömästi, jotta roskat, kuten sahanpuru, eivät pääse putoamaan sisään.

- Jos liima-astiassa on vieraita aineita, sisällä oleva kuumasulateliima on vaihdettava. Jäähdytä reunanauhaa kaksi minuuttia tai lämmitä se 80 °C:seen. Poista vieras esine työkaluilla ennen kuin liima sulaa kokonaan. Anna jäljellä olevan kuumasulateliiman valua takaisin kattilaan puhdistusta varten.

- Kun käytät sulateliimaa eri sulamislämpötilassa, poista vanha liima sulatusastiasta ja liima-akselista ennen uuden liiman lisäämistä.

Valmistelu ennen järjestelmän käyttöä :

• Pidä kone aina puhtaana.
• Säilytä puu ja muut materiaalit huoneenlämmössä.
• Käsitellyn materiaalin korkea kosteus voi vaikuttaa negatiivisesti tartuntalaatuun.
• Kun reunoita nauhat, paina työkappaleeseen sopivaa painetta. Riittämätön paine voi johtaa huonoon nauhan laatuun.
• Säilytä kuumasulateliimaa viileässä, kuivassa paikassa.
• Älä avaa sulatusuunin kantta väkisin tai säädä liimanuppia kuumasulateliiman jäähtyessä, sillä se voi vahingoittaa konetta.
• Ennen kuin aloitat reunaliimauksen, varmista, että sulatusastiassa oleva kuumasulateliima on sulanut kunnolla.
• Sisäkaaren halkaisija ei saa olla alle 40 mm.
• Käytä matalan lämpötilan sulateliimaa (120–180°C) yrityksemme suosittelemalla tavalla. Älä ylitä maksimilämpötilaa 200°C.

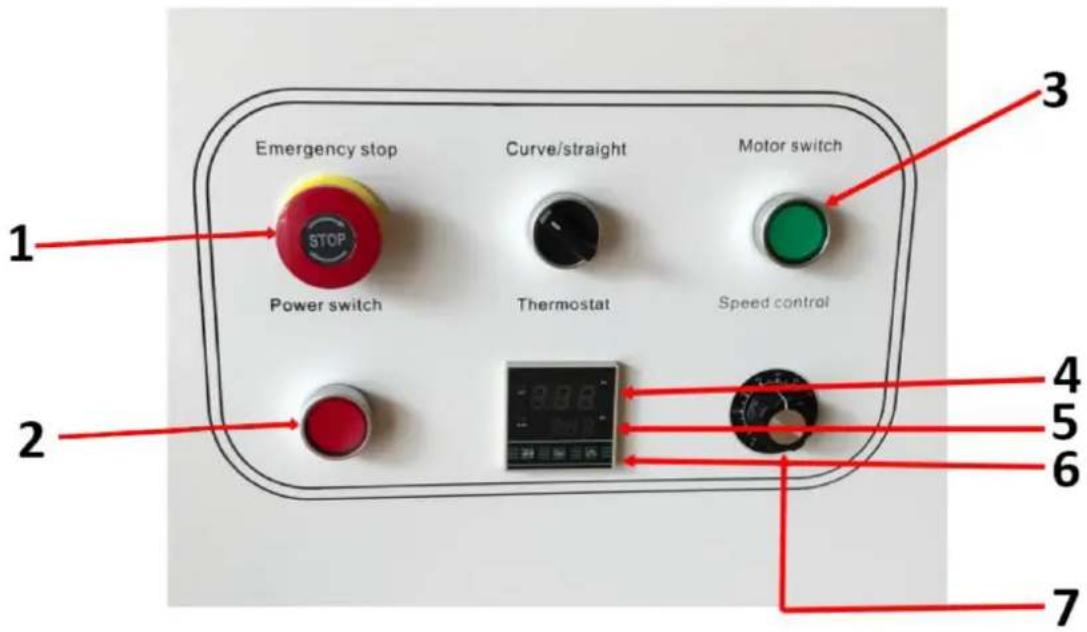

Emergency stop Power switch Curve/straight Thermostat Speed control Motor switch 1 2 3 4 5 6 7

1 Hätäpysäytys
2 Virtakytkin
3 Moottorin kytkin*
4 Nykyinen lämpötila
5 Esiasetettu lämpötila
6 Ylös ja alas -painike
7 Nopeudensäätönappula

*Moottorikytkimen merkkivalo palaa, kun lämpötila saavuttaa asetetun lämpötilan

Käyttöohjeet:

- Kun virtakytkin on kytketty päälle, lämpötilansäädin näyttää nykyisen lämpötilan (punaisena). Säädä lämpötila (vihreänä) termostaattipaneelin kautta. Sisäinen rele aktivoituu ja valo syttyy. Termostaatissa on virrankatkaisumuistitoiminto, joten lämpötilaa ei tarvitse nollata virran katkaisun jälkeen.

Merkkivalot ja koneen toiminnot:

• Lämpötilan merkkivalo : Valo syttyy, kun lämmitys alkaa.
• Toiminnan merkkivalo : Kun lämpötila saavuttaa asetetun tason, moottorin kytkimen valo syttyy ja moottori voidaan aktivoida nopeuttamaan liiman sulamista.
• Kun moottorin kytkimen merkkivalo palaa, säädä nopeutta säätönupin avulla ja aloita tiivistys.
• Käyrä/suora -kytkin on suljettava moottorikytkimellä, jotta kone toimii.

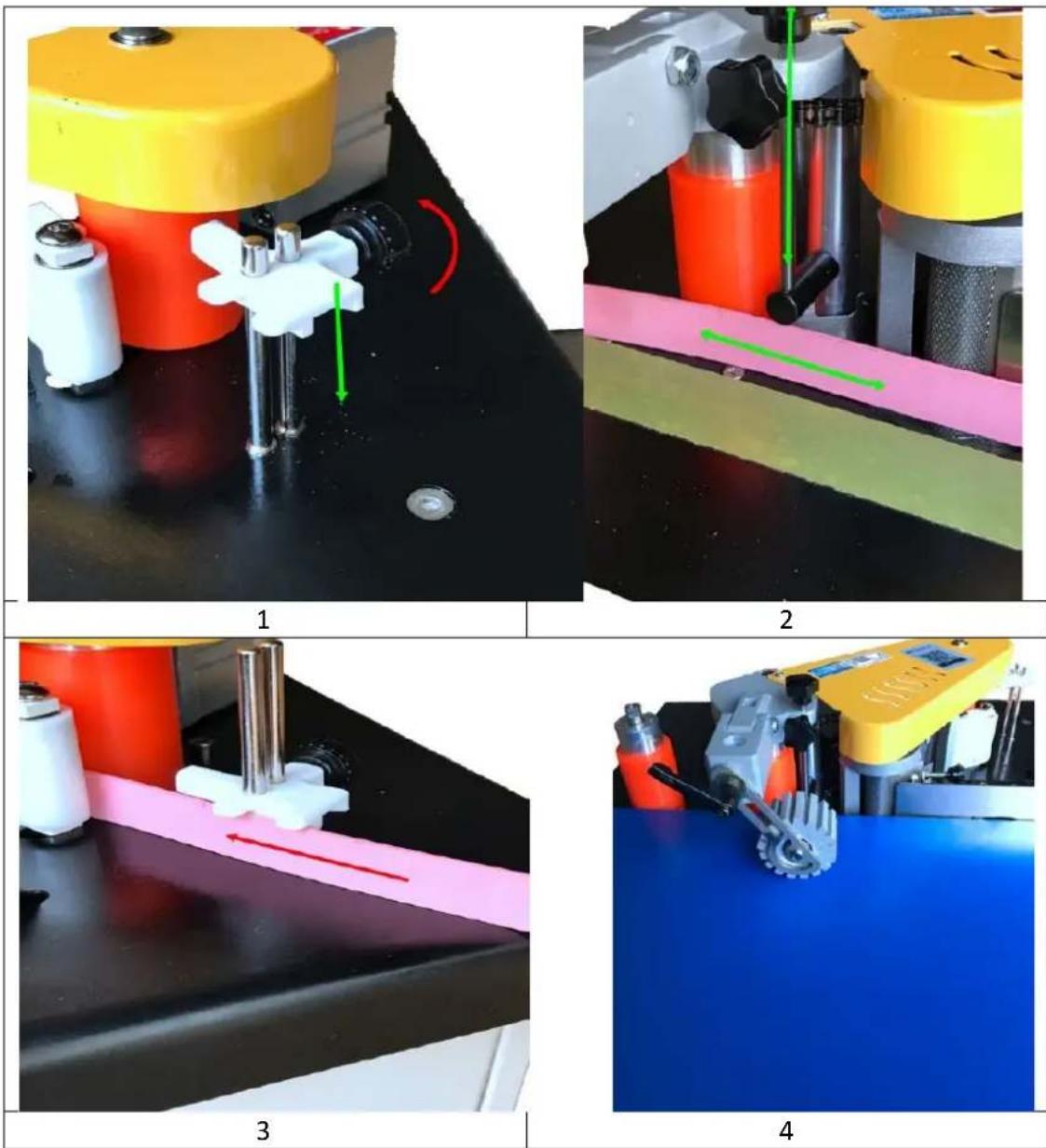

Iskun korkeuden säätö:

• Löysää etuosan korkeudenrajoittimen nuppia (katso kuva 1).
• Aseta reuna paineen mittauksen ylärajalle. Varmista, että korkea siipi on alttiina reunaan, ja lukitse sitten nuppi (katso kuvat 2 ja 3).

- Työkappaleen korkeuden perusteella aseta työkappale telan alle. Paina levypyörää alas niin, että työkappale painuu koneen pääpintaa vasten jättäen oikean välin. Lukitse säädettävä kahva. Säädön jälkeen vapauta säädettävä kahva (katso kuva 4) ja kun säätö on valmis, lukitse kahva uudelleen.

Säädä liiman määrää:

- Kun reunanauhakoneen lämpötila saavuttaa käyttölämpötilan, leikkaa reunasta pala (n. 20 cm) testausta varten. Säädä liimamäärän säädin sopivaan määrään ja varmista, että liima on tasaisesti päällystetty reunanauhalla.

Huomautus : Kun sulate on jäähtynyt, osa rakenteesta voi tarttua kiinni, mikä estää säätönupin kääntymisen.

Nauhanauhan paksuuden säätö:

- Jos reuna on liian ohut tai liian pehmeä, säädä paksuus säätönupin ja kiinnitysruuvin avulla varmistaaksesi oikean reunanauhan.

Toiminta:

• Kun kiinnität nauhateippiä työkappaleeseen, käytä sopivaa painetta nauhavaikutuksen parantamiseksi
• Kun olet varmistanut, ettei reunanauhakoneessa ole jäämiä, kytke käynnistyskytkin päälle. Kun kuumasulateliimasylinterin lämpötila saavuttaa asetetun lämpötilan, moottorin kytkinpainikkeen merkkivalo syttyy. Paina painiketta nopeuttaaksesi sulamisjaksoa.
• Kuumasuliiman tyypistä riippuen voi kestää jonkin aikaa, ennen kuin liima sulaa kokonaan. Työstölevy tulee asettaa tasaisesti paneelin päälle ja puulevy painaa rajoittimen rajakytkintä vasten.
• Aseta työstölevy liimausakselin lähelle niin, että liimauksen aloituspiste on noin 5 cm. Lauta painaa alas reunakytkintä, mikä puolestaan aktivoi hihnapyörän. Sylinteri painetaan syöttöpyörää vasten, iolloin tiivistenauha aiaa akselille.
• Kun tiivistenauha saavuttaa vetopyörän liimausakselin kautta, prosessoitu materiaali paineistetaan kohtuullisella voimalla ja puristuu vetopyörää vasten reunanauhaa varten.

3.4. Puhdistaminen ja huolto

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.
- Odota, että pyörivät osat pysähtyvät.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
g) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
h) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
i) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
j) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
k) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen vmpäristönsuojieluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

3.5 Ongelmien ratkaisminen

Ongelma	Aiheuttaa	Ratkaisu
Kone ei voi käynnistyä	Sulake palanut	Vaihda sulake
Liimaa epätasaisesti nauhanauhaan	1. Kuumaliiman epätäydellinen sulaminen	Avaa sulatusuunin kansi tarkistaaksesi kuumasulateliiman
	2. Liimaa ei ole riittävästi	Säädä liimausnuppia
	3. Taivutusraita vääntynyt	Vaihda parempaan reunanauhaan
	4. Liimapyörään ei ole vielä toimitettu kuumasulateliimaa	Odota muutama sekunti, että kuumasulate valuu takaisin sulatusastiaan
Nauhanauhan huono tarttuvuus	1. Ei-rinnakkaisliimainen viilu	Kalibroi tukilevy uudelleen (katso sivua)
	2. Kuumasulateliima on kulunut pitkästä kuumennuksesta	Vaihda kuumasulateliima
	3. Sulateliiman lämpötila on vääärä	Tunne sulateliiman oikea työskentelylämpötila ja säädä kone sen mukaan
Nauhanauha ei ole tasainen	Kierrä jarru kiinnitettynä aloituspisteeseen tai työnnä nopeutta hitaammin	Varmista, että tukilevy on työkappaleen tasalla ja puristaa kunnolla. Kiinnitä reuna tiukasti työkappaleeseen löystymättä
Nauhanauha ei liiku	Pyörän tai syöttöpyörän luisto	Puhdista hihnapyörä ja syöttöpyörä
Sähkökäynnistys epänormaali	Kuumasuliima ei ole vielä liuennut	Lämpötila on säädettävä uudelleen ja sitten käynnistettävä
Merkkivalo normaali, mutta moottori ei pyöri	Moottorikytkin vaurioitunut	Vaihda moottorin kytkin, tarkista johdot
Epänormaali lämmitys	Epänormaali kuumenemisen tunnistus	Ota yhteyttä ammattiteknikkoon lämpötilan laskujen tai oikosulkujen varalta
