KÄYTTÖOHJE EDGE-5500Q MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Teollinen reunanauhakone
Malli	MSW-EDGE-5500Q
Nimellisjännite [V~] / taajuus [Hz]	400/50
Nimellisteho [W]	5300
Paino [kg]	356

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

Käytä pölynaamaria (hengityssuojain).

Käytä suojusta.

HUOMIO! Sähköiskuvaara!

HUOMIO! Pyörivät osat, takertumisvaara!

VAROITUS! Myrkyllisiä aineita, myrkytysvaara!

HUOMIO! Käsien puristumisvaara!

Hätäpysäytys!

HUOMIO! Kuuma pinta, palovammavaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Teollinen reunanauhakone

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.

c) Älä kosketa laitetta märillä tai kosteilla käsillä.

d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.

f) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.

g) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta puhdistuksen aikana veteen tai muihin nesteisiin.

h) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.

i) Tarkista ennen ensimmäistä käyttökertaa, että pääjännitetyyppi ja -virta vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.

b) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.

c) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.

d) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!

e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
f) Lapset ja asiattomat henkilöt eivät saa mennä työpisteeseen. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
h) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
i) Käytä "HÄTÄPYSÄYTYS" -painiketta, jos on olemassa loukkaantumis- tai kuolemanvaara, onnettomuustilanne tai muu vahinko.
j) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
k) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
I) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta saavat käyttää fyysisesti hyväkuntoiset henkilöt, jotka pystyvät käsittelemään konetta turvallisesti, jotka ovat asianmukaisesti koulutettuja, jotka ovat tutustuneet tähän käyttöohjeeseen ja jotka ovat saaneet riittävän työturvallisuuskoulutuksen.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
f) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
h) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
j) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistotulppa on irrotettu pistorasiasta, ennen kuin muutat laitteen säätöjä, vaihdat sen lisävarusteita tai varastoit sen. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut

seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.

f) Laite on pidettävä poissa lasten ulottuvilta.
g) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
h) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
i) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
j) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
k) Älä siirrä, säädä tai käännä laitetta työn aikana.
I) Älä käytä laitetta valvomatta.
m) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
n) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
o) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
p) Pidä laite kaukana tulen- ja lämmönlähteistä.
q) Älä peitä tuuletusaukkoja!
r) HUOMAA: Jotkut laitteen osat kuumenevat käytön aikana erittäin kuumiksi – palovammavaara!
s) Käytä suojalaseja. Kun työskentelet pölyisessä ympäristössä, käytä lisäksi pölynaamaria.
t) Pidä kahvat kuivina, puhtaina ja puhtaina öljystä tai rasvasta.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Reunanauhakone on suunniteltu huonekalujen reunojen liimaamiseen viilu-, PVC- tai ABS-materiaaleista. Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

1. Hätäpysäytyskytkin: Koneen hätäpysäytyspainike.
2. Virtakytkin: Päävirtakytkin.
3. Reunanauhamoottorin kytkin: Ohjaa reunanauhamoottorin käynnistystä ja pysäytystä.
4. Trimmauskytkin: Ohjaa trimmausmoottorin käynnistystä ja pysäytystä.
5. Termostaatti Lämpötilan säätimen säätö.
6. Nopeuden säätönuppi: Säädä reunanauhan nopeutta.
7. Jalkakytkin: Kaarevalle (profiloidulle levylle) kuljetinnauhalle.
8. Liukukisko: Suuren levyn lisätuki.
9. Trimmaussäätönuppi: Käytetään trimmauskorkeuden säätämiseen.
10. Syöttöalusta: Reunanauhataso.

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

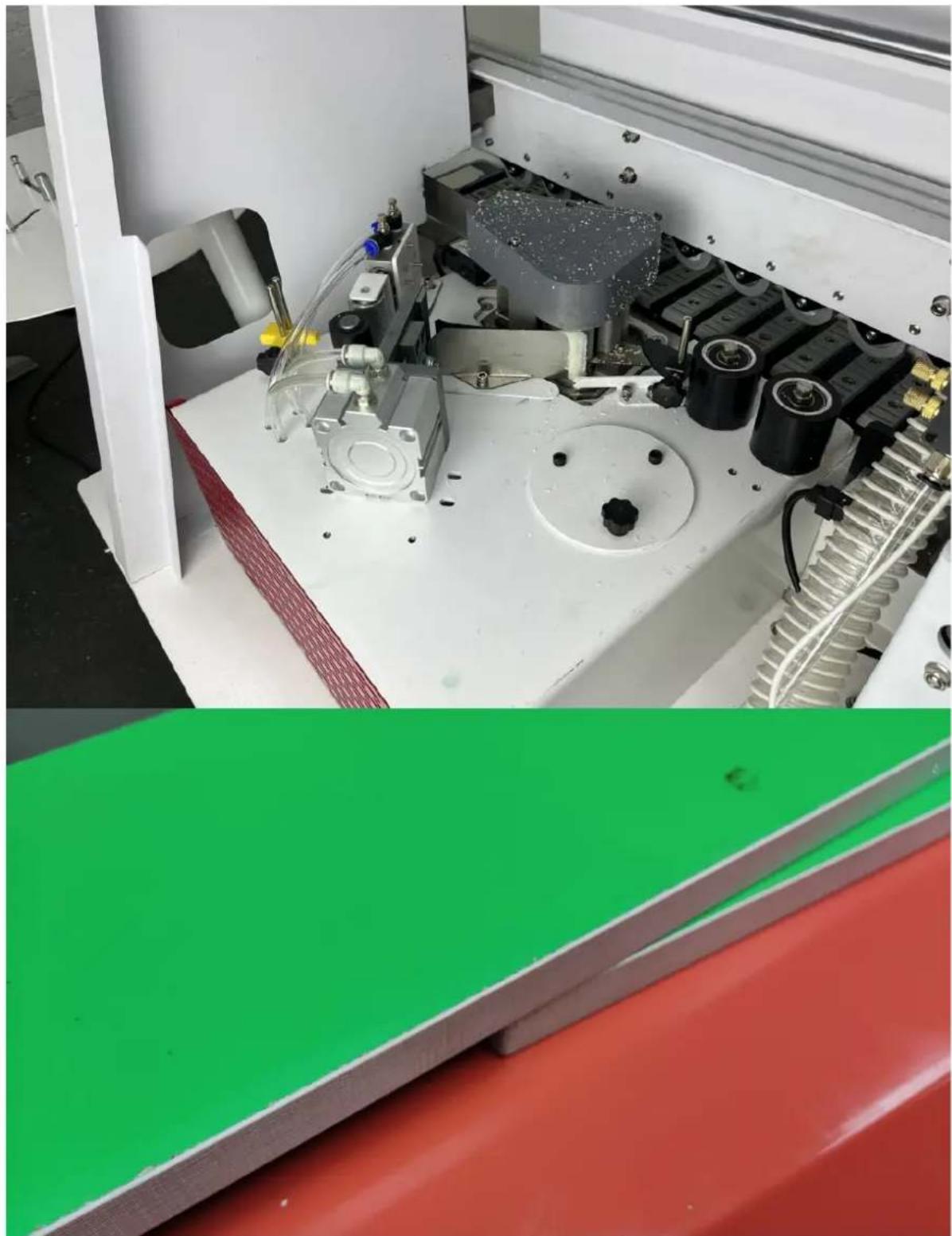

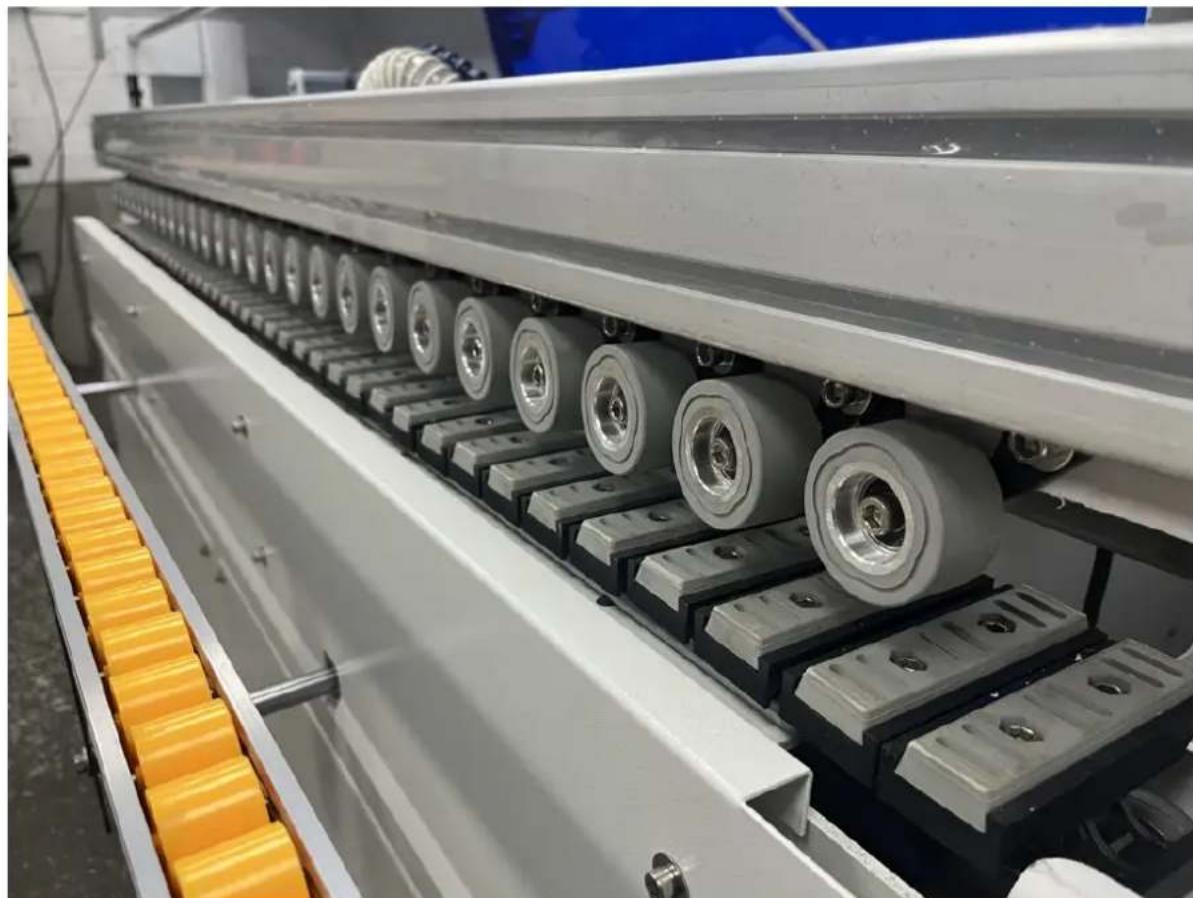

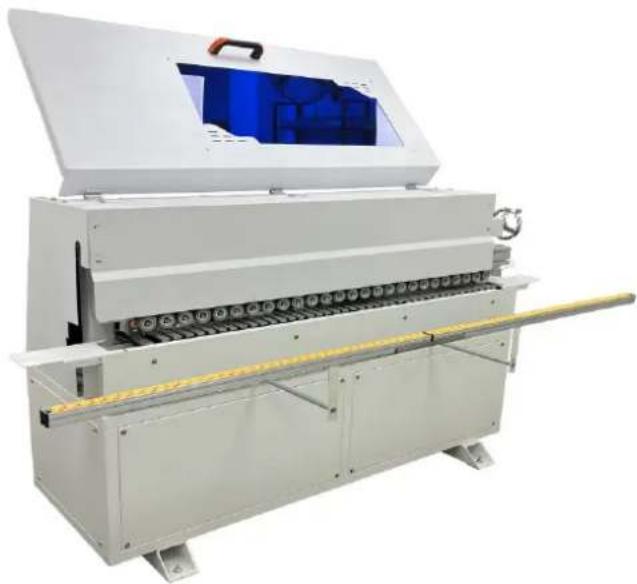

3.3. Laitteen käyttö

Kun virta kytketään päälle, termostaatti lämpenee automaattisesti itseohjautuvassa ohjelmassa. Älä sijoita laitetta kosteisiin tiloihin. Varmista riittävä valaistus käytön aikana. Älä päästä lapsia viilukoneen lähelle.

Älä käytä huivia, löysää mansettia, paljaita kaulakoruja tai mitään löysiä vaatteita tai rannekoruja - ne voidaan vetää koneeseen.

Varmista, että kytkin on "Stop-OFF" -asennossa ennen virran kytkemistä.

Olla varovainen! Sulattaja voi saavuttaa 200 asteen korkean lämpötilan. Älä koske sulatusaltaan ympärillä olevaa kuumennusaluetta.

Sulatusuunia käytettäessä on suositeltavaa pitää koneesta kiinni molemmin käsin.

Varmista ennen työn aloittamista, että langan pituus on riittävä eikä häiritse työtä.

Älä koske syttyviin tai räjähtäviin materiaaleihin.

Vältä tiloja, joissa on korkea kosteus, ja laitteen käyttö ulkona on kielletty.

Käytön aikana saattaa muodostua haitallisia kaasuja, käytä laitetta hyvin ilmastoidussa tilassa tai aktiivihiilimaskin kanssa.

Sammuta lämmityskytkin ja virtakytkin, kun lopetat työskentelyn.

Puhdista yksikkö milloin tahansa ylimääräisestä kuumasulateliimasta.

Kone tulee pitää puhtaana.

Puu ja materiaalit tulee säilyttää huoneenlämmössä.

Jos työkappaleen kosteuspitoisuus on liian korkea, se vaikuttaa tarttuvuuden laatuun.

Reunanauhaa tehdessä on varmistettava riittävä paine työkappaleeseen, riittämätön paine vaikuttaa reunanauhan laatuun.

Kuumaliima tulee säilyttää viileässä ja kuivassa paikassa.

Kun kuumasulateliima on kylmää, älä avaa upokkaan kantta tai liiman säätönuppia koneen vahingoittumisen välttämiseksi.

Varmista ennen reunanauhaa, että upokkaan kuumasulateliima on jo sulanut vakiona.

Sisäkaaren halkaisija ei saa olla pienempi kuin 40 mm.

On suositeltavaa käyttää matalan lämpötilan sulateliimaa 120-180°C (maksimilämpötila ei saa ylittää 200°C).

Valmistelu ja käyttöönotto

Kytke laite päälle sopivaan virtalähteeseen, kytke virtakytkin päälle, kytkimen merkkivalo syttyy ja lämpötilan säätömittari tulee näkyviin ja lämpötila nousee itsetestin jälkeen.

Säädä lämmityslämpötilaa lämpötilan säätötaulukossa (lämpötila riippuu kuumasulateliiman sulamispisteestä, ja yksikkö käyttää keski-matalalämpötilaista 120-180 °C kuumasulateliimaa). Kun lämmitys saavuttaa asetetun lämpötilan, moottorikytkimen valo syttyy ja käynnistä se painamalla moottorikytkintä. On suositeltavaa esilämmittää konetta 10 minuuttia ennen reunojen sulkemista ennen moottorin käynnistämistä, jotta kuumasulateliima sulaa kokonaan.

Aseta ilmaputki paikalleen ja säädä ilmanpaine arvoon 0,4-0,6 MPa (kone säädettiin ennen tehtaalta lähtöä).

Asenna syöttölokero, irrota syöttöalustan ruuvi, asenna kannatin päinvastoin, irrota iso kuusiokoloruuvi kannattimen yläpuolelta ja irrota litteä laakeri ja aseta se sitten syöttöalustalle kahden lattalaakerin väliin. Pistorasiaruvit on kiinnitetty.

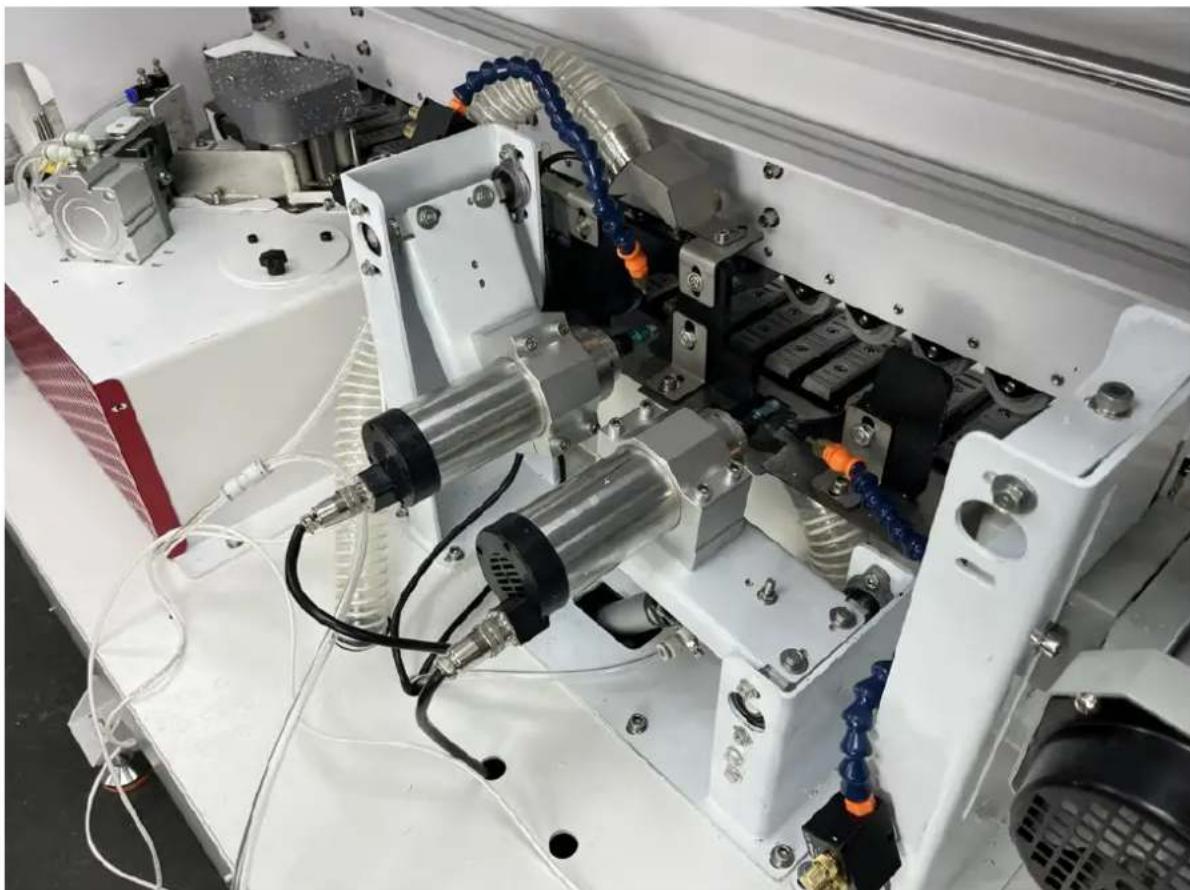

A. Trimmaus- ja leikkausreunojen säätö

1. Aseta työkappale trimmauskärjen alle, säädä trimmerin yläpuolella olevaa nuppia ja säädä kärjen ja työkappaleen välinen etäisyys.

B. Reunojen raidoitus ja trimmaus
1. Kun moottorin kytkimen valo palaa, käynnistä moottori painamalla kytkintä ja paina trimmausmoottorin kytkintä.
2. Reunateippi työnnetään työkalunpitimeen ja voimansiirtopyörään.

Reunanauha on asetettava syöttöpyörien väliin ja työnnettävä veitsen ohjausuraan.

C. Työkappale asetetaan etulevylle ja painetaan ohjauslevykytkintä vasten. Tässä vaiheessa työkalunpidin avaa puristuspyörän ja painaa reunahihnaa kumin syöttämiseksi. Kun reunanauha saavuttaa moottoripyörän kumitelan kautta, työkappale painetaan alas. Säilytä reunanauhaan tiettyä sivuttaista voimaa ja alasvoimaa, jotta tiivistetty työkappale painuu trimmauskytkintä vasten ja leikkuupää trimmaa työkappaletta tasaisella nopeudella.

Säädä reunanauhan korkeutta

1. Löysää eturajoittimen nuppia (kuva 1):

- Aloita löysäämällä eturajoittimen nuppia. Tämä mahdollistaa säätöjen tekemisen reunanauhan sijoittelussa tai mittauksessa.

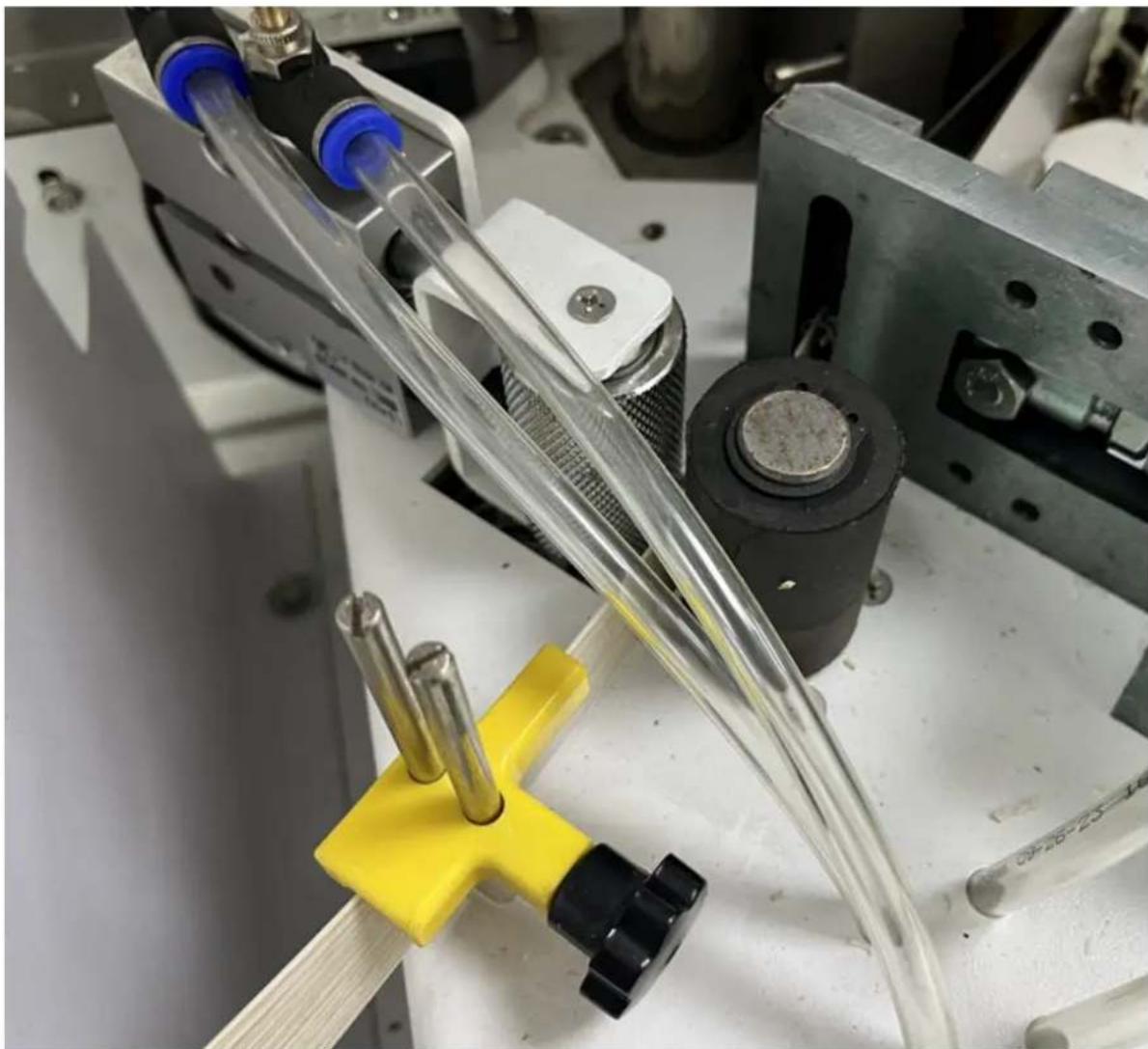

2. Aseta reunanauha paikalleen (kuva 2 ja kuva 3) :

• Aseta reunanauha koneeseen, erityisesti korkeusrajoittimen mittaussiipiin. Tämä laite mittaa reunanauhan paksuuden tai korkeuden varmistaen oikean kohdistuksen ja etäisyyden levitysprosessia varten.
• Kun reunanauha on asetettu oikein, paina alarajoitinta (tämä on osa, joka varmistaa, että reunanauha pysyy tukevasti paikallaan) sivulistaa (varsinaista reunanauhaa) vasten.
• Asennuksen jälkeen lukitse nuppi reunanauhan ja rajoittimien kiinnittämiseksi paikoilleen.

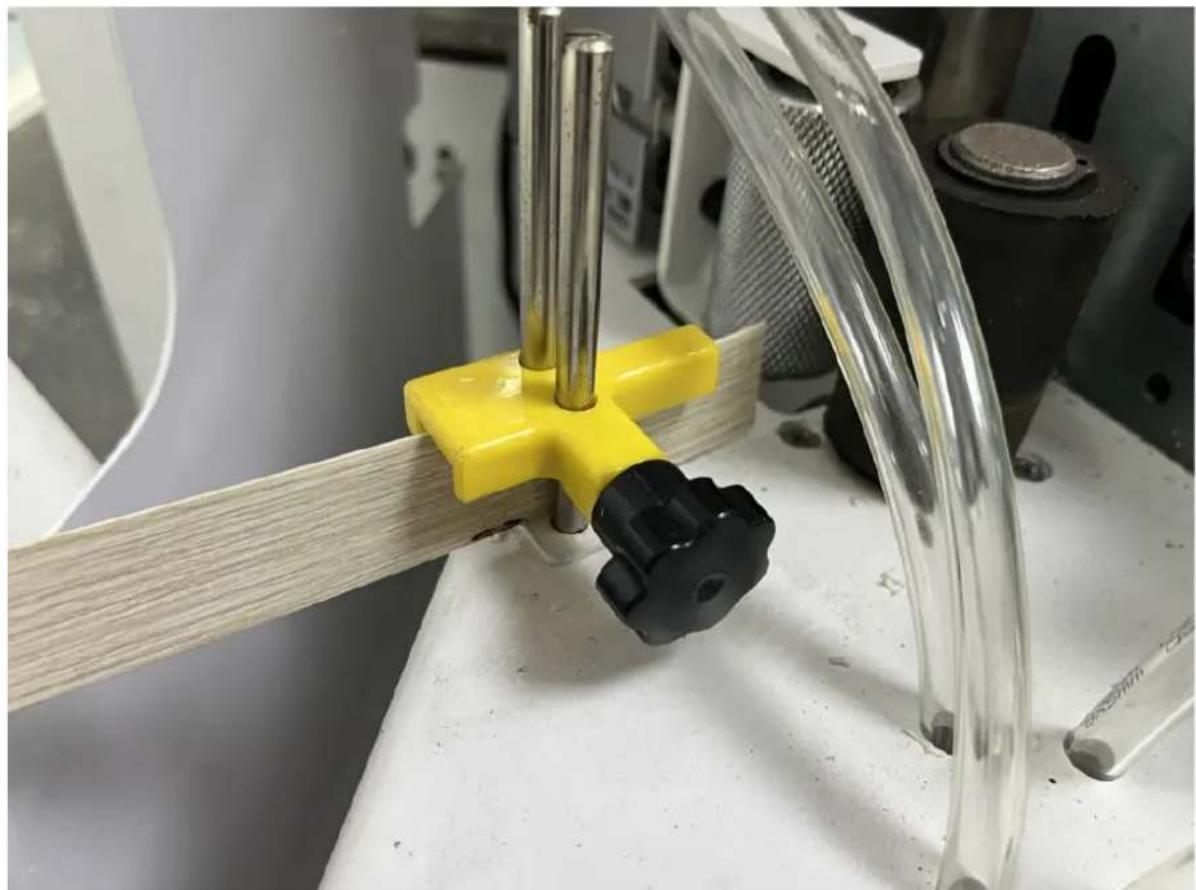

3. Säädä työkappaleen korkeus (kuva 4) :

• Työkappaleen korkeuden mukaan aseta työkappale levypyörän alle (tämä on pyörä, joka painaa työkappaleen päälevyn pintaan käytön aikana).
• Säädä levypyörä niin, että se kohdistaa painetta työkappaleeseen ja painaa sen alas koneen päälevyn pintaan. Varmista, että komponenttien välissä on sopiva etäisyys, jotta toiminta sujuu sujuvasti.
• Säädä korkeutta tai etäisyyttä löysäämällä säädettävää kahvaa (kuten kuvassa 4).
• Kun sopiva etäisyys on saavutettu ja levypyörä on asetettu oikein työkappaleen päälle, lukitse säädettävä kahva säätöjen varmistamiseksi.

3 Säädä liiman määrää

Kun reunanauhakoneen lämpötila saavuttaa käyttölämpötilan, leikkaa sivuliuska (noin 20 cm / 8") testausta varten, säädä liimamäärän nuppi oikeaan määrään ja anna sulaneen liiman levitä tasaisesti reunaliuskaan.

Huomaa, että kun kuumasulateliima on jäähtynyt, säätönuppia ei voi kääntää, koska jotkut osat ovat tukossa.

4 Reunaliuskan paksuuden säätäminen: Kun sivulista on liian ohut tai liian pehmeä, säädä paksuusnuppia ja kiinnitysruuvia niin, että reunatiiviste asettuu tasaisesti.

5 Käyttö.

• Kun reunanauha on kiinnitetty työkappaleeseen, käytä kohtalaista painetta lisätäksesi tarttumisvaikutusta.
• Varmista, että reunanauhakoneessa ei ole jäämiä, ja kytke sitten koneen käynnistyskytkin päälle. Kun kuumasulateliiman lämpötila säiliössä saavuttaa asetetun lämpötilan, moottorin kytkinpainikkeen merkkivalo syttyy. Voit vaihtaa ja antaa sulatusjakson nopeuttaa sulamisprosessia painamalla - painiketta. Käytetystä kuumasulateliimasta riippuen odota, kunnes liima on täysin sulanut.
• Aseta käsittelylevy tasaisesti paneelin päälle varmistaen, että laudan reuna on lähellä pysäyttimen iskukytkintä. Aseta käsittelylevy kumipäällysteisen akselin lähelle, noin 5 cm akselin aloituspisteestä. Paina vetokytkintä arkin reunalla, mikä aktivoi reunansidontakoneen.
• Tiivistenauhaa ajetaan akselille sylinterin paineella syöttöpyörälle. Kun reunalista saavuttaa vetopyörän kumipäällysteisen akselin läpi, paina työkappaletta kohtalaisesti ja paina se käyttöpyörään tiivistämistä varten.

3.4. Puhdistaminen ja huolto

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.
- Odota, että pyörivät osat pysähtyvät.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
g) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
h) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
i) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
j) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
k) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

3.5 Ongelmien ratkaisminen

Ongelma	Aiheuttaa	Ratkaisu
Kone ei voi käynnistyä	Sulake palanut	Vaihda sulake
	1. Kuumaliiman epätäydellinen sulaminen	Avaa sulatusuunin kansi tarkistaaksesi kuumasulateliiman
	2. Liimaa ei ole riittävästi	Säädä liimausnuppia
	3. Taivutusraita vääntynyt	Vaihda parempaan reunanauhaan
	4. Liimapyörään ei ole vielä toimitettu kuumasulateliimaa	Odota muutama sekunti, että kuumasulate valuu takaisin sulatusastiaan
Liimaa epätasaisesti nauhanauhaan	Ei-rinnakkaisliimautuva viilu	Kalibroi tukilevy uudelleen (katso sivu)
Nauhanauhan huono tarttuvuus	1. Pitkäaikainen kuumennus, kuumasulateliima on huonontunut	Vaihda kuumasulateliima
	2. Sulateliiman lämpötila ei ole oikea lämpötila	Tunne sulateliiman paras työlämpötila ja säädä koneen lämpötila
Nauhanauha ei ole tasainen	Kiertoisku kiinnitetty aloituspisteeseen / työnnä nopeutta hitaammin	Tukilevyn tulee olla samassa tasossa työkappaleen kanssa painettaessa. Varmista, että reuna ei ole löysällä.
Nauhanauha ei liiku	Pyörän tai syöttöpyörän luisto	Puhdista hihnapyörä ja syöttöpyörä
Sähkökäynnistys epänormaali	Kuumasuliima ei ole vielä liuennut	Lämpötila on säädettävä uudelleen ja sitten käynnistettävä
Merkkivalo normaali, mutta moottori ei pyöri	Moottorikytkin vaurioitunut	Vaihda moottorin kytkin, tarkista johdot
Epänormaali lämmitys	Epänormaali kuumenemisen tunnistus	Ota yhteyttä ammattiteknikkoon lämpötilan laskujen tai oikosulkujen varalta

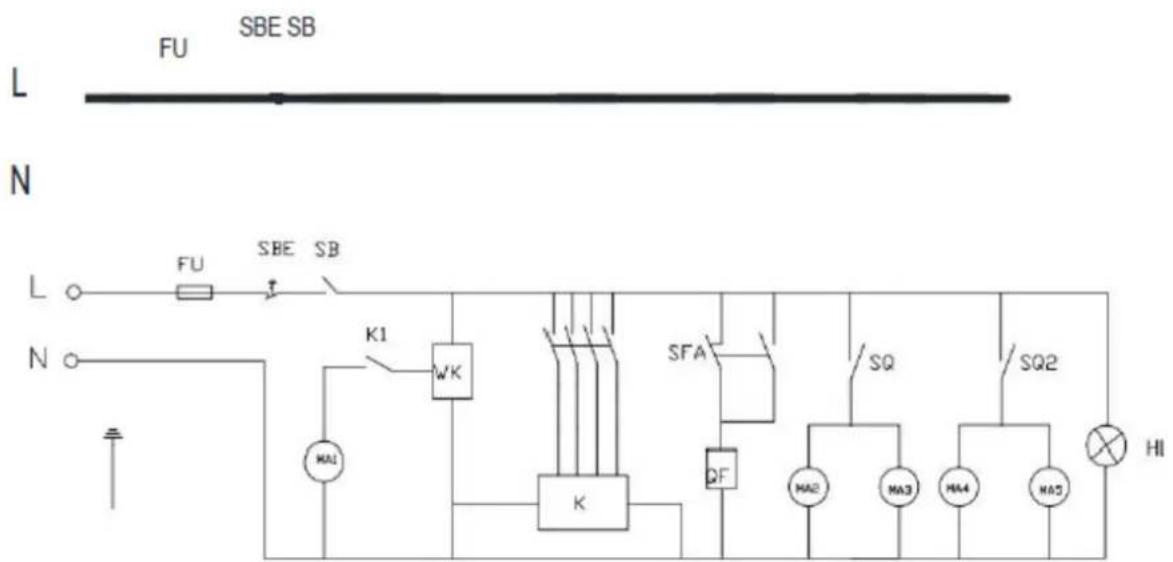

3.6 Piirikaavio

L FU SBE SB N L FU SBE SB N K1 WK SFA SQ SQ2 MA1 QF MA2 MA3 MA4 MA5 HI

Symboli	Kuvaus	Symboli	Kuvaus
L	Vaihelinja	MA1	Reunanauhamoottori
N	Neutraali linja	MA2	Trimmausmoottori
FU	Sulake	MA3	Trimmausmoottori
SBE	Hätäpysäytyskytkin	K	Rele
SB	Virtakytkinpainike	SFA	Jalkakytkin
K1	Moottorin kytkin	SQ	Rajakytkin
WK	Lämpötilan säädin	QF	Sähkömagneettinen venttiili
HL	Merkkivalo
