BEDIENUNGSANLEITUNG EDGE-5500Q MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Industrielle Kantenanleimmaschine
Modell	MSW-EDGE-5500Q
Nennspannung [V~] / Frequenz [Hz]	400/50
Nennleistung [W]	5300
Gewicht [kg]	356

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

Legende

Das Produkt entspricht den einschlägigen Sicherheitsnormen.

Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.

Das Produkt muss recycelt werden.

WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation. (allgemeines Warnzeichen)

Tragen Sie eine Staubmaske (Schutz der Atemwege).

Wache benutzen.

ACHTUNG! Warnung vor Stromschlag!

ACHTUNG! Drehende Teile, Verhedderungsgefahr!

WARNUNG: Giftige Stoffe, Vergiftungsgefahr!

ACHTUNG! Quetschgefahr für die Hände!

Nothalt!

ACHTUNG! Heiße Oberfläche, Verbrennungsgefahr!

Nur in Innenräumen verwenden.

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG!

Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder sogar zum Tod führen.

Die in den Warnhinweisen und Anleitungen verwendeten Begriffe "Gerät" oder "Produkt" beziehen sich auf: Industrielle Kantenanleimmaschine

2.1. Elektrische Sicherheit

a) Der Stecker muss in die Steckdose passen. Nehmen Sie am Stecker keinerlei Modifikationen vor. Die Verwendung von Originalsteckern und passenden Steckdosen verringert das Risiko eines Stromschlags.

b) Vermeiden Sie das Berühren von geerdeten Elementen wie Rohren, Heizungen, Boilern und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlages, wenn das geerdete Gerät Regen ausgesetzt ist, in direkten Kontakt mit einer nassen Oberfläche kommt oder in einer feuchten Umgebung betrieben wird. Wenn Wasser in das Gerät eindringt, erhöht sich das Risiko einer Beschädigung des Geräts und eines Stromschlags.

c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.

d) Verwenden Sie das Kabel nur für den vorgesehenen Zweck. Verwenden Sie ihn niemals, um das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.

e) Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist oder offensichtliche Verschleißerscheinungen aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder der Kundendienststelle des Herstellers ersetzt werden.

f) Um einen elektrischen Schlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.

g) ACHTUNG! GEFAHR FÜR DAS LEBEN! Tauchen Sie das Gerät bei der Reinigung niemals in Wasser oder andere Flüssigkeiten ein.

h) Nicht in sehr feuchter Umgebung oder in unmittelbarer Nähe von Wassertanks verwenden.

i) Prüfen Sie vor der ersten Inbetriebnahme, ob die Netzspannungsart und die Stromstärke mit den Angaben auf dem Typenschild übereinstimmen.

2.2. Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.

b) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und melden Sie es unverzüglich einer Aufsichtsperson.
c) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst des Herstellers.
d) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Versuchen Sie keine eigenständigen Reparaturen!
e) Verwenden Sie im Falle eines Brandes einen Pulver- oder Kohlendioxid (CO2)-Feuerlöscher (der für die Verwendung an stromführenden Geräten vorgesehen ist), um den Brand zu löschen.
f) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. Eine Ablenkung kann zum Verlust der Kontrolle über das Gerät führen.
g) Verwenden Sie das Gerät in einem gut belüfteten Raum.
h) Das Gerät erzeugt während des Betriebs Staub und Ablagerungen. Es ist wichtig, Unbeteiligte vor ihren schädlichen Auswirkungen zu schützen.
i) Benutzen Sie den "NOT-AUS", wenn die Gefahr von Verletzungen oder Tod, Unfällen oder Schäden besteht.
j) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind, müssen sie ersetzt werden.
k) Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wird dieses Gerät an einen Dritten weitergegeben, muss die Bedienungsanleitung mitgegeben werden.
I) Bewahren Sie Verpackungselemente und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
m) Halten Sie das Gerät von Kindern und Tieren fern.
n) Wenn dieses Gerät zusammen mit einem anderen Gerät verwendet wird, sind auch die übrigen Gebrauchsanweisungen zu befolgen.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.3. Eigenschutz

a) Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit zur Bedienung des Geräts erheblich beeinträchtigen können.
b) Die Maschine darf nur von Personen bedient werden, die körperlich in der Lage sind, mit der Maschine umzugehen, die entsprechend geschult sind, die diese Betriebsanleitung gelesen haben und die eine Unterweisung in Arbeitsschutz erhalten haben.
c) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
d) Verwenden Sie die für die Arbeit mit dem Gerät erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 "Legende" angegeben. Die Verwendung der richtigen und zugelassenen persönlichen Schutzausrüstung verringert das Verletzungsrisiko.
e) Um ein versehentliches Einschalten des Geräts zu vermeiden, vergewissern Sie sich, dass der Schalter in der Position OFF steht, bevor Sie das Gerät an eine Stromquelle anschließen.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
h) Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein im drehenden Teil des Geräts zurückgelassenes Werkzeug oder ein Schraubenschlüssel kann zu Verletzungen führen.
i) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
j) Wenn die Absaugung an das Gerät angeschlossen werden soll, prüfen Sie alle Verbindungen und stellen Sie sicher, dass sie fest sind. Die Verwendung eines Entstaubungssystems kann die mit Staub verbundenen Risiken verringern.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Verwenden Sie das Gerät nicht, wenn der "ON/OFF"-Schalter nicht richtig funktioniert (das Gerät lässt sich nicht ein- und ausschalten). Geräte, die sich nicht mit dem EIN/AUS-Schalter ein- und ausschalten lassen, sind gefährlich, dürfen nicht betrieben werden und müssen repariert werden.
c) Vergewissern Sie sich, dass der Stecker aus der Steckdose gezogen ist, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät beiseite legen. Diese Vorsichtsmaßnahmen verringern das Risiko einer versehentlichen Aktivierung des Geräts.
d) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
e) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie vor jedem Gebrauch das Gerät auf allgemeine Schäden, insbesondere die beweglichen Komponenten auf gerissene Teile oder Elemente, sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.
f) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
g) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
h) Beachten Sie beim Transport und bei der Handhabung des Geräts zwischen Lager und Bestimmungsort die Arbeitsschutzgrundsätze für manuelle Transportvorgänge, die in dem Land gelten, in dem das Gerät eingesetzt wird.
i) Vermeiden Sie Situationen, in denen das Gerät während des Gebrauchs aufgrund übermäßiger Belastung nicht mehr funktioniert. Dies kann zu einer Überhitzung der Antriebselemente und zu Schäden am Gerät führen.
j) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist von der Stromquelle getrennt worden.
k) Bewegen, verstellen oder drehen Sie das Gerät während der Arbeit nicht.
I) Lassen Sie das Gerät nicht unbeaufsichtigt, während es in Betrieb ist.
m) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
n) Arbeiten Sie nicht an zwei Werkstücken gleichzeitig.
o) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
p) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
q) Decken Sie die Lüftungsöffnungen nicht ab!
r) HINWEIS: Während des Betriebs werden einige Elemente des Geräts sehr heiß - Verbrühungsgefahr!
s) Tragen Sie eine Schutzbrille. Bei Arbeiten in staubiger Umgebung ist zusätzlich eine Staubmaske zu tragen.
t) Halten Sie die Griffe trocken, sauber und frei von Öl oder Fett.

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Die Kantenanleimmaschine ist für das Verleimen von Möbelkanten mit Furnier, PVC oder ABS-Materialien konzipiert.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

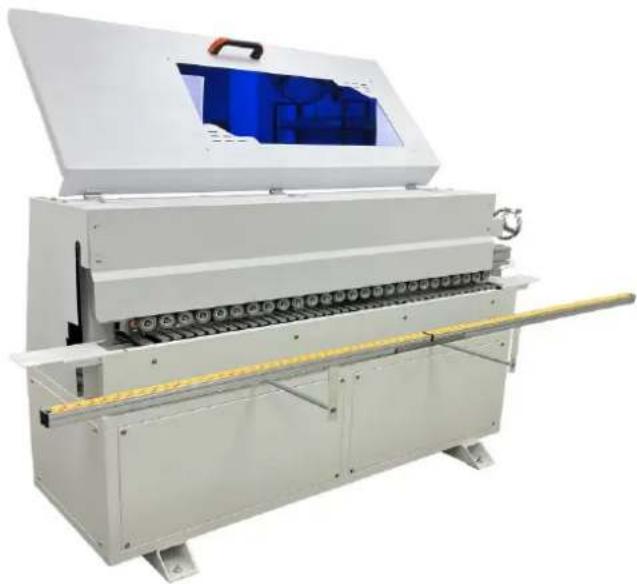

3.1. Beschreibung des Geräts

1. Not-Aus-Schalter: Not-Aus-Taste der Maschine.

2. Netzschalter: Hauptnetzschalter.

3. Schalter für den Kantenanleimmotor: Steuerung des Starts und Stopps des Kantenanleimmotors.

4. Trimmschalter: Steuerung von Start und Stopp des Trimmotors.
5. Thermostat Einstellung der Temperaturregelung.
6. Geschwindigkeitsregler: Einstellen der Geschwindigkeit der Kantenanleimung.
7. Fußschalter: Für gebogene (profilierte Bleche) Kantenanleimbänder.
8. Gleitende Schiene: Zusätzliche große Blechauflage.
9. Trimmknopf: Dient zum Einstellen der Trimmhöhe.
10. Einzugsfach: Kantenanleimmagazin.

3.2. Vorbereitung für den Einsatz

GERÄTESTANDORT

Die Umgebungstemperatur darf nicht höher als 40°C sein und die relative Luftfeuchtigkeit sollte weniger als 85% betragen. Sorgen Sie für eine gute Belüftung des Raums, in dem das Gerät verwendet wird. Zwischen jeder Seite des Geräts und der Wand oder anderen Gegenständen sollte ein Abstand von mindestens 10 cm bestehen. Das Gerät sollte immer auf einem ebenen, stabilen, sauberen, feuerfesten und trockenen Untergrund und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen und sensorischen Fähigkeiten verwendet werden. Stellen Sie das Gerät so auf, dass Sie immer Zugang zum Netzstecker haben. Das an das Gerät angeschlossene Netzkabel muss ordnungsgemäß geerdet sein und den technischen Angaben auf dem Produktetikett entsprechen.

3.3. Verwendung des Geräts

Wenn der Strom eingeschaltet wird, heizt der Thermostat automatisch in einem selbstgesteuerten Programm auf.

Stellen Sie das Gerät nicht in feuchten Räumen auf. Sorgen Sie für ausreichende Beleuchtung während des Betriebs.

Lassen Sie Kinder nicht in die Nähe des Furniergeräts.

Tragen Sie keinen Schal, keine losen Manschetten, keine freiliegende Halskette und keine losen Kleidungsstücke oder Armbänder - diese können in die Maschine gezogen werden.

Vergewissern Sie sich, dass der Schalter in der Position "Stop-OFF" steht, bevor Sie das Gerät einschalten.

Seien Sie vorsichtig! Der Schmelzer kann eine hohe Temperatur von 200 Grad erreichen. Berühren Sie nicht den Heizbereich um den Schmelztopf.

Wenn Sie den Schmelztopf verwenden, sollten Sie das Gerät mit beiden Händen halten.

Vergewissern Sie sich vor Beginn der Arbeiten, dass die Kabellänge ausreichend ist und die Arbeiten nicht behindert.

Berühren Sie keine brennbaren oder explosiven Materialien.

Vermeiden Sie Räume mit hoher Luftfeuchtigkeit und verwenden Sie das Gerät nicht im Freien.

Während des Gebrauchs können schädliche Gase entstehen. Verwenden Sie das Gerät in einem gut belüfteten Raum oder mit einer Aktivkohlemaske.

Schalten Sie nach der Arbeit den Heizungsschalter und den Netzschalter aus.

Reinigen Sie das Gerät jederzeit von überschüssigem Schmelzklebstoff.

Die Maschine sollte sauber gehalten werden.

Holz und Materialien sollten bei Raumtemperatur gelagert werden.

Wenn der Feuchtigkeitsgehalt des Werkstücks zu hoch ist, wird die Qualität der Verklebung beeinträchtigt.

Achten Sie beim Kantenanleimen auf einen ausreichenden Druck auf das Werkstück, ein unzureichender Druck beeinträchtigt die Qualität der Kantenanleimung.

Schmelzklebstoff sollte kühl und trocken gelagert werden.

Wenn der Schmelzklebstoff kalt ist, öffnen Sie nicht den Deckel des Tiegels oder den Einstellknopf für den Klebstoff, um eine Beschädigung des Geräts zu vermeiden.

Vergewissern Sie sich vor dem Verkleben der Kanten, dass der Schmelzkleber im Tiegel standardmäßig bereits geschmolzen ist.

Der Durchmesser der Innenkurve darf nicht weniger als 40 mm betragen.

Es wird empfohlen, einen Niedertemperatur-Schmelzklebstoff mit einer Temperatur von 120-180°C zu verwenden (die Höchsttemperatur darf 200°C nicht überschreiten).

Vorbereitung und Inbetriebnahme

Schalten Sie das Gerät an eine geeignete Stromquelle an, schalten Sie den Netzschalter ein, die Schaltanzeige leuchtet auf, die Temperaturanzeige wird angezeigt und die Temperatur steigt nach dem Selbsttest.

Stellen Sie die Heiztemperatur in der Temperaturtabelle ein (die Temperatur hängt vom Schmelzpunkt des Schmelzklebstoffs ab; das Gerät verwendet einen Schmelzklebstoff mit einer mittleren bis niedrigen Temperatur von 120-180 °C). Wenn die Heizung die eingestellte Temperatur erreicht hat, leuchtet die Motorschalterleuchte auf, und Sie drücken den Motorschalter, um sie zu starten. Es wird empfohlen, die Maschine vor dem Versiegeln der Kanten 10 Minuten lang vorzuheizen, bevor der Motor gestartet wird, damit der Heißkleber vollständig schmelzen kann.

Stecken Sie die Luftleitung ein und stellen Sie den Luftdruck auf 0,4-0,6 MPa ein (die Maschine wurde vor Verlassen des Werks eingestellt).

Installieren Sie das Zuführungsfach, entfernen Sie die Schraube des Zuführungsfachs, installieren Sie die Halterung in umgekehrter Reihenfolge, entfernen Sie die große Innensechskantschraube oberhalb der Halterung und entfernen Sie das flache Lager, dann setzen Sie es auf das Zuführungsfach zwischen den beiden flachen Lagern. Die Innensechskantschrauben sind fest.

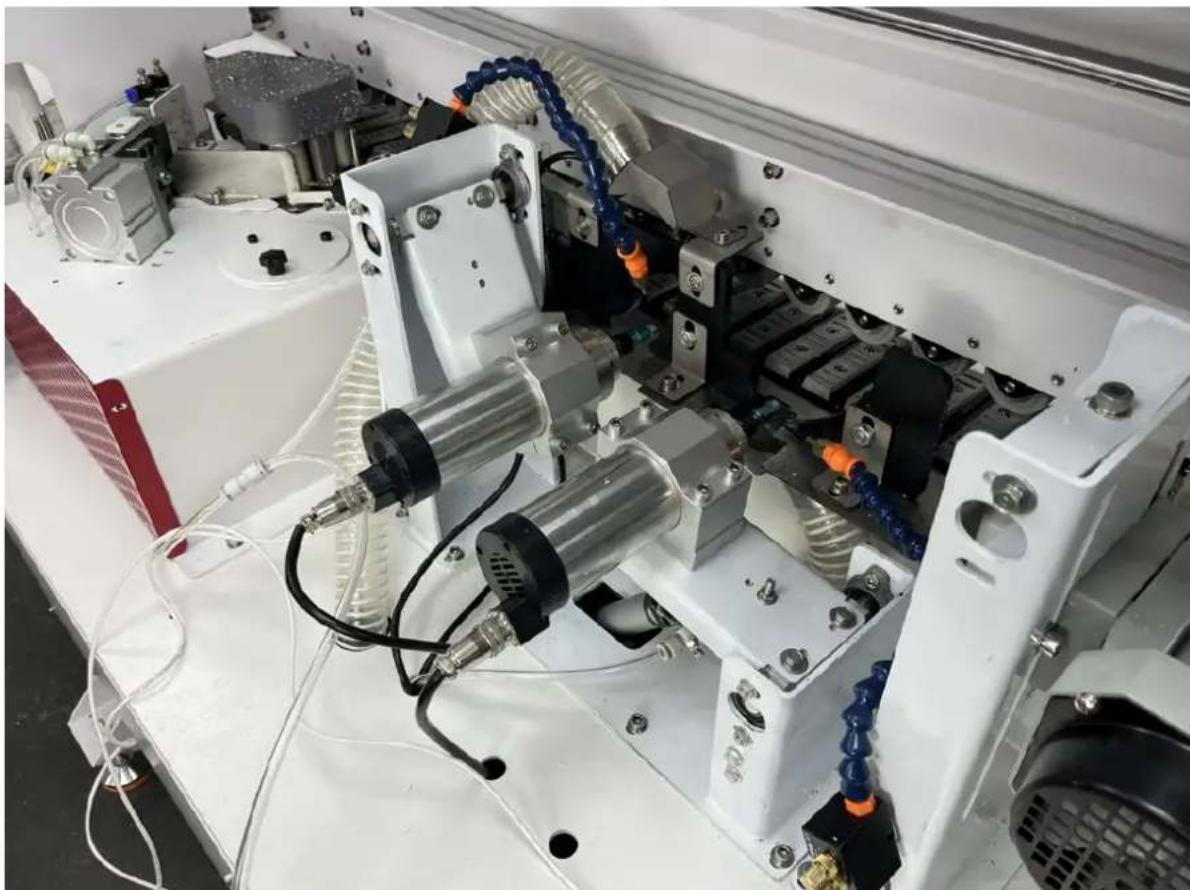

A. Einstellung der Besäum- und Schneidkanten

1. Legen Sie das Werkstück unter die Trimmspitze, stellen Sie den Knopf über dem Trimmer ein und justieren Sie den Abstand zwischen der Spitze und dem Werkstück.

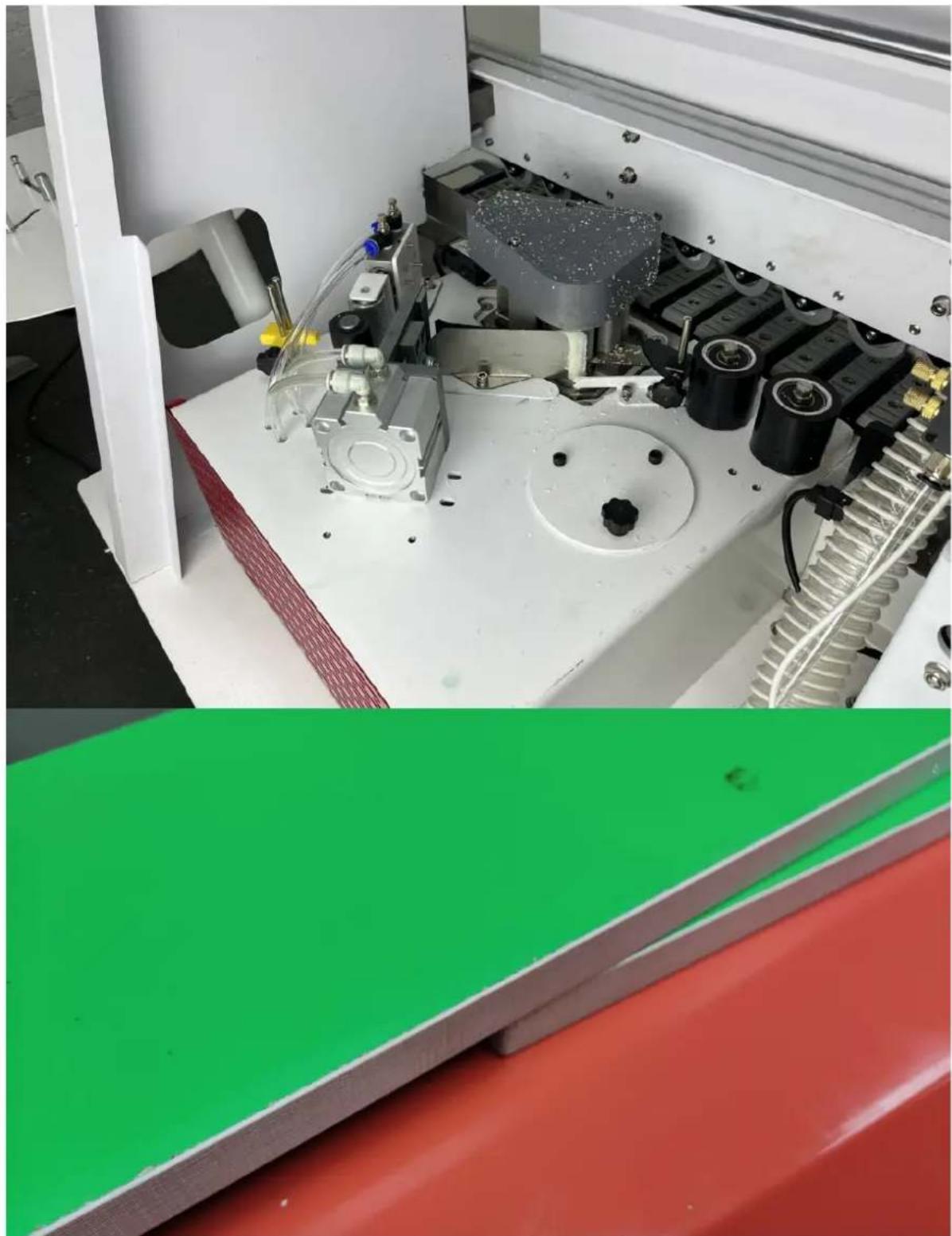

B. Kantenanleimen und Beschneiden
1. Wenn die Motorschalterleuchte leuchtet, drücken Sie den Schalter, um den Motor zu starten, und drücken Sie den Trimmotorschalter.
2. Das Kantenband wird in den Werkzeughalter und in die Riemenscheibe eingeführt.

Das Kantenband muss zwischen die Vorschubrollen gelegt und in die Messerführungsnut eingeführt werden.

C. Das Werkstück wird auf das vordere Ablenkblech gelegt und gegen den Ablenkschalter gedrückt. An diesem Punkt öffnet der Werkzeughalter das Pressrad und drückt das Kantenband, um den Gummi zuzuführen. Wenn das Kantenband durch die Gummierungswalze das Motorrad erreicht, wird das Werkstück nach unten gedrückt. Auf das Kantenband eine gewisse seitliche Kraft und Anpresskraft ausüben, so dass das versiegelte Werkstück gegen den Trimmschalter gedrückt wird und das Werkstück vom Schneidkopf mit gleichmäßiger Geschwindigkeit geschnitten wird.

Einstellen der Höhe des Randstreifens

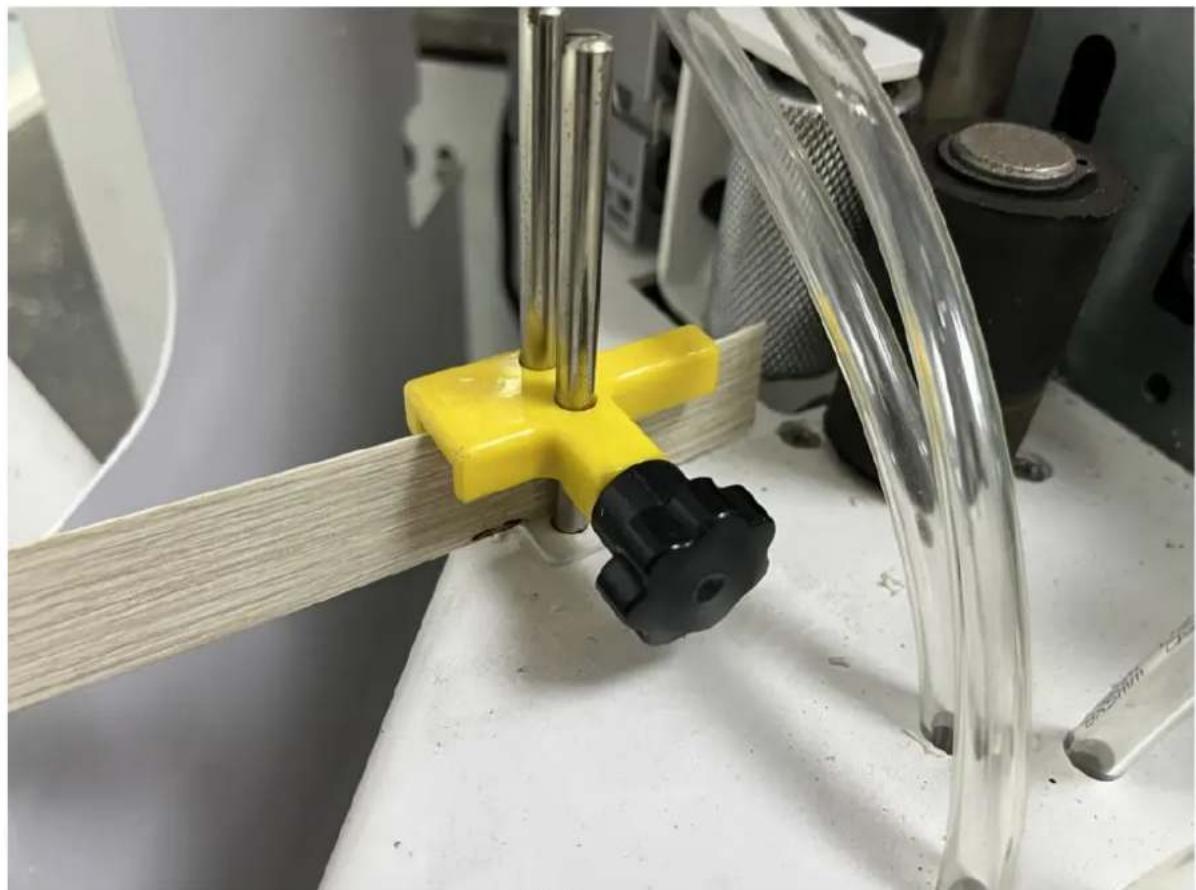

1. Lösen Sie den vorderen Begrenzerknopf (Abbildung 1):

- Lösen Sie zunächst den Drehknopf des vorderen Begrenzers. Dies ermöglicht Anpassungen bei der Positionierung oder Messung des Kantenbandes.

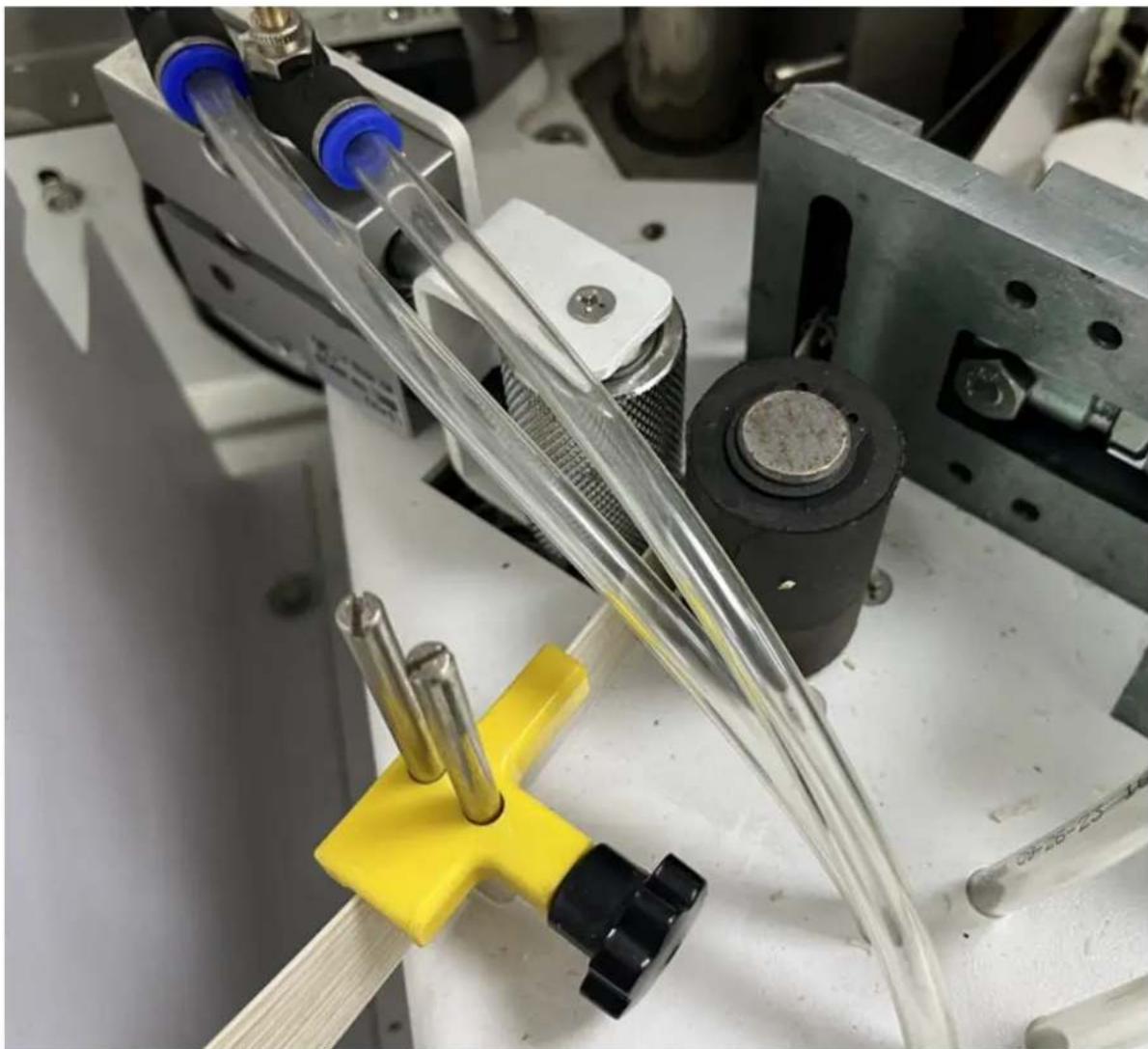

1. Setzen Sie das Kantenband ein (Abbildung 2 und Abbildung 3):

- Legen Sie das Kantenband in die Maschine ein, und zwar in den Messflügel des Höhenbegrenzers. Dieses Gerät misst die Dicke oder Höhe des Kantenbandes und gewährleistet die korrekte Ausrichtung und den richtigen Abstand für den Anbringungsprozess.

- Wenn das Kantenband richtig platziert ist, drücken Sie den unteren Begrenzer (das ist ein Bauteil, das dafür sorgt, dass das Kantenband sicher gehalten wird) gegen den Seitenstreifen (das eigentliche Kantenband).

- Nach der Positionierung verriegeln Sie den Drehknopf, um das Kantenband und die Begrenzer zu sichern.

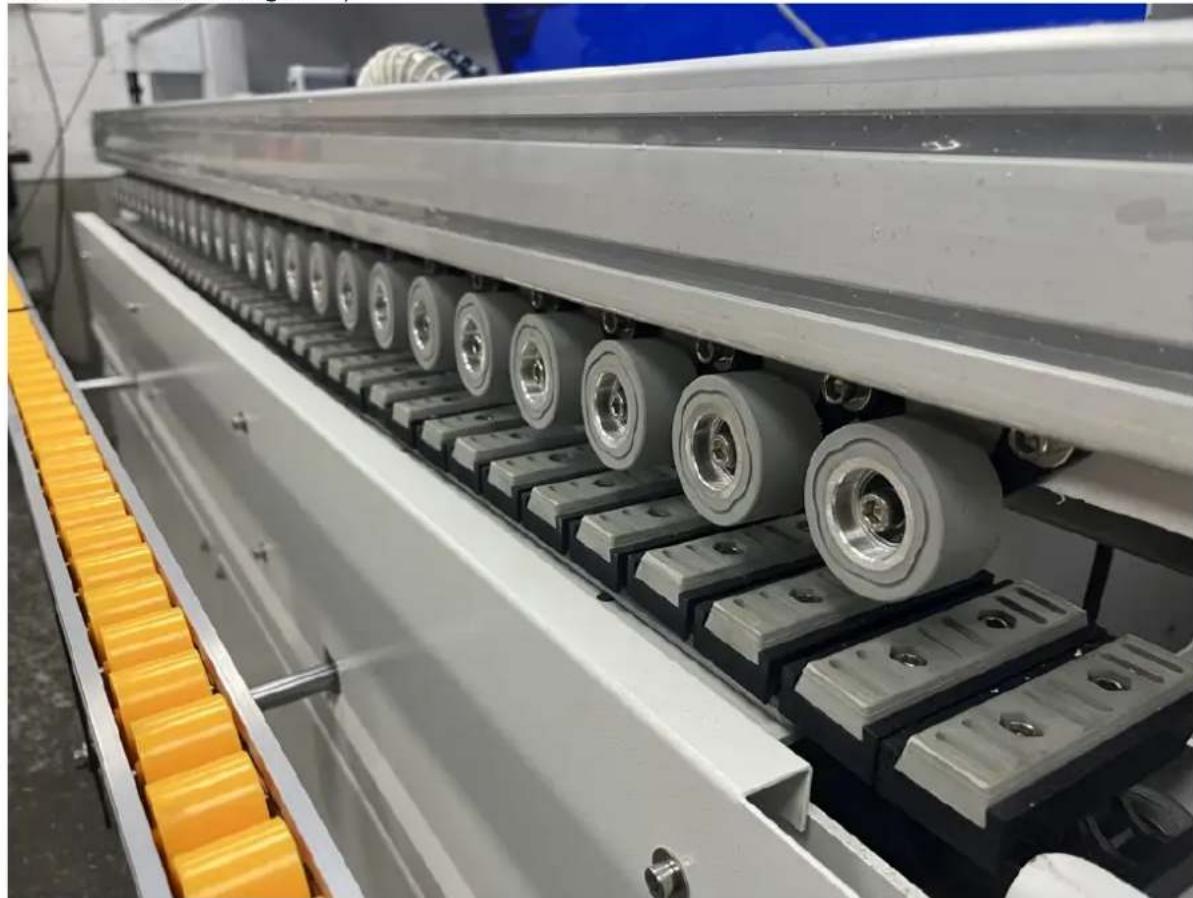

1. Stellen Sie die Werkstückhöhe ein (Abbildung 4):

- Beziehen Sie sich auf die Höhe des Werkstücks und legen Sie es unter das Plattenrad (das ist das Rad, das das Werkstück während des Betriebs auf die Oberfläche der Hauptplatte drückt).

- Stellen Sie das Plattenrad so ein, dass es Druck auf das Werkstück ausübt und es auf die Oberfläche der Hauptplatte der Maschine drückt. Achten Sie auf einen ausreichenden Abstand zwischen den Bauteilen, damit der Vorgang reibungslos ablaufen kann.

- Um die Höhe oder den Abstand einzustellen, lösen Sie den verstellbaren Griff (wie in Abbildung 4 gezeigt).

- Sobald der richtige Abstand erreicht ist und das Plattenrad korrekt über dem Werkstück positioniert ist, verriegeln Sie den verstellbaren Griff, um die Einstellungen zu sichern.

3 Einstellen der Klebstoffmenge

Wenn die Temperatur der Kantenanleimmaschine die Betriebstemperatur erreicht hat, schneiden Sie einen Seitenstreifen (ca. 20 cm / 8") zum Testen ab, stellen Sie den Regler für die Leimmenge auf die richtige Menge ein und lassen Sie den geschmolzenen Leim gleichmäßig auf den Kantenstreifen auftragen.

Bitte beachten Sie, dass sich der Einstellknopf nach dem Abkühlen des Heißklebers nicht mehr drehen lässt, da einige Teile blockiert sind.

4 Einstellen der Dicke des Randstreifens: Wenn der Randstreifen zu dünn oder zu weich ist, stellen Sie den Dickenregler und die Befestigungsschraube so ein, dass die Randdichtung gut sitzt.

5 Betrieb.

• Wenn das Kantenband am Werkstück befestigt ist, üben Sie einen mäßigen Druck aus, um den Klebeeffekt zu erhöhen.
• Vergewissern Sie sich, dass sich keine Rückstände in der Kantenanleimmaschine befinden, und schalten Sie dann den Startschalter der Maschine ein. Wenn die Temperatur des Schmelzklebstoffs im Tank die eingestellte Temperatur erreicht, leuchtet die Kontrollleuchte der Motorschalttaste auf. Sie können den Schalter drücken, um den Schmelzzyklus zu starten und den Schmelzvorgang zu beschleunigen. Je nach verwendetem Schmelzklebstoff warten Sie, bis der Klebstoff vollständig geschmolzen ist.
• Legen Sie die Verarbeitungsplatte flach auf die Platte und achten Sie darauf, dass die Kante der Platte nahe am Hubschalter am Stopper liegt. Positionieren Sie die Bearbeitungsplatte in der Nähe der gummibeschichteten Welle, etwa 5 cm vom Anfangspunkt der Welle entfernt. Drücken Sie den Hubschalter mit der Bogenkante, wodurch die Kantenanleimmaschine aktiviert wird.
• Das Dichtungsband wird durch den Druck des Zylinders auf die Vorschubrolle zur Welle getrieben. Wenn der Randstreifen durch die gummibeschichtete Welle das Antriebsrad erreicht, üben Sie mäßigen Druck auf das Werkstück aus und drücken es zum Abdichten an das Antriebsrad.

3.4. Reinigung und Wartung

a) Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen, einstellen oder Zubehörteile austauschen, oder wenn das Gerät nicht benutzt wird.
• Warten Sie, bis die rotierenden Elemente zum Stillstand gekommen sind.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht ätzende Reinigungsmittel.
c) Nach der Reinigung des Geräts sollten alle Teile vollständig getrocknet sein, bevor Sie es wieder benutzen.
d) Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.
e) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser ein.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen im Gehäuse des Geräts in das Innere des Geräts gelangt.
g) Reinigen Sie die Entlüftungsöffnungen mit einer Bürste und Druckluft.
h) Das Gerät muss regelmäßig inspiziert werden, um seine technische Leistungsfähigkeit zu überprüfen und eventuelle Schäden festzustellen.
i) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
j) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, Mitteln für medizinische Zwecke, Verdünnern, Kraftstoffen, Ölen oder anderen chemischen Substanzen, da dies das Gerät beschädigen kann.

DIE ENTSORGUNG VON ALTGERÄTEN:

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

3.5 Fehlerbehebung

Fehler	Ursache	Abhilfe
Maschine kann nicht starten	Durchbrennen der Sicherungen	Sicherung austauschen
	1. Unvollständiges Schmelzen des Schmelzklebers	Öffnen Sie den Deckel des Schmelztiegels, um den Schmelzkleber zu prüfen.
	2. Unzureichender Klebstoff	Klebeknopf einstellen
	3. Der Biegestreifen verformt sich	Ersetzen durch besseres Kantenanlegeband
	4. Schmelzkleber ist noch nicht in die Kleberolle eingefüllt worden	Einige Sekunden warten, bis der Schmelzkleber in den Schmelztopf zurückfließt
Kleben Sie das Band ungleichmäßig auf	Nicht-paralleles Klebefurnier	Kalibrieren Sie die Auflageplatte neu (siehe Seite)
Schlechte Haftung des Bindebandes	1. Heizung für eine lange Zeit, ist Heißkleber verschlechtert	Wechseln Sie den Schmelzkleber
	2. Die Temperatur des Heißklebers ist nicht die richtige	Kennen Sie die beste Verarbeitungstemperatur für Heißkleber und stellen Sie die Maschinentemperatur ein
Das Band ist nicht eben	Drallhub an Startpunkt angebracht / Schieben langsamer als Geschwindigkeit	Die Auflageplatte sollte beim Pressen bündig mit dem Werkstück sein. Stellen Sie sicher, dass die Kante nicht lose ist.
Das Band bewegt sich nicht	Rad oder Vorschubradkufe	Reinigen Sie die Riemenscheibe und das Vorschubrad
Elektrischer Start abnormal	Schmelzkleber noch nicht aufgelöst	Sie müssen die Temperatur neu einstellen und dann den Betrieb starten.
Anzeige normal, aber Motor dreht sich nicht	Motorschalter beschädigt	Motorschalter austauschen, Verdrahtung prüfen
Ungewöhnliche Erwärmung	Erkennung einer abnormalen Erwärmung	Wenden Sie sich an einen professionellen Techniker, um auf Temperaturabfall oder Kurzschlüsse zu prüfen

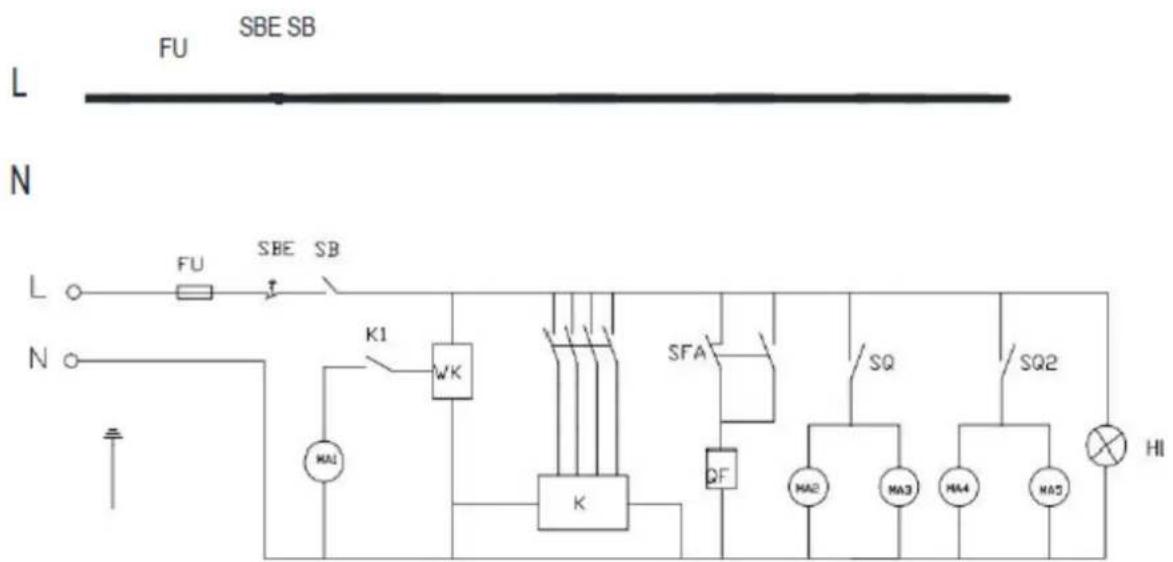

3.6 Stromlaufplan

L FU SBE SB N L FU SBE SB N K1 WK SFA SQ SQ2 MA1 QF MA2 MA3 MA4 MA5 HI

Zeichen	Beschreibung des Geräts	Zeichen	Beschreibung des Geräts
L	Phasenleitung	MA1	Kantenanleimmotor
N	Neutrale Leitung	MA2	Trimmmotor
FU	Sicherung	MA3	Trimmmotor
SBE	Not-Aus-Schalter	K	Relais
SB	Taste für den Netzschalter	SFA	Fußschalter
K1	Motorschalter	SQ	Endschalter
WK	Temperaturkontrolle	QF	Das elektromagnetische Ventil
HL	Kontrollleuchte
