INSTRUKCJA OBSŁUGI EDGE-5500Q MSW

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego.

Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Przemysłowa maszyna do oklejania krawędzi
Model	MSW-EDGE-5500Q
Napięcie znamionowe [V~] / częstotliwość [Hz]	400/50
Moc znamionowa [W]	5300
Cieżar [kg]	356

1. Opis ogólny

Instrukcja obsługi ma na celu pomóc w bezpiecznym i bezproblemowym korzystaniu z urządzenia. Produkt zaprojektowano i wyprodukowano zgodnie ze ścisłymi wytycznymi technicznymi, przy użyciu najnowocześniejszych technologii i komponentów. Ponadto jest on produkowany zgodnie z najbardziej rygorystycznymi standardami jakości.

NIE UŻYWAJ URZĄDZENIA, JEŚLI NIE PRZECZYTAŁEŚ DOKŁADNIE I NIE ZROZUMIAŁEŚ TEJ INSTRUKCJI OBSŁUGI.

Aby wydłużyć żywotność urządzenia i zapewnić jego bezawaryjną pracę, należy używać go zgodnie z niniejszą instrukcją obsługi i regularnie wykonywać prace konserwacyjne. Dane techniczne i specyfikacje zawarte w niniejszej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo do wprowadzania zmian związanych z poprawą jakości. Urządzenie zaprojektowano tak, aby zminimalizować ryzyko emisji hałasu, biorąc pod uwagę postęp technologiczny i możliwości redukcji hałasu.

Legenda

Produkt spełnia odpowiednie normy bezpieczeństwa.

Przed użyciem przeczytaj instrukcję.

Produkt należy poddać recyklingowi.

OSTRZEŻENIE! lub UWAGA! lub PAMIĘTAJ! Dotyczy opisanej sytuacji. (ogólny znak ostrzegawczy)

Nosić maskę przeciwpyłową (ochrona dróg oddechowych).

Użyj gardy.

UWAGA! Ostrzeżenie przed porażeniem prądem!

UWAGA! Części obracające się, ryzyko zaplątania!

OSTRZEŻENIE: Substancje toksyczne, niebezpieczeństwo zatrucia!

UWAGA! Niebezpieczeństwo zmiażdżenia dłoni!

Zatrzymanie awaryjne!

UWAGA! Gorąca powierzchnia, ryzyko poparzenia!

Stosować wyłącznie wewnątrz pomieszczeń.

PAMIĘTAJ! Rysunki zawarte w niniejszej instrukcji służą wyłącznie celom poglądowym i w niektórych szczegółach mogą różnić się od rzeczywistego produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami, a nawet śmiercią.

Terminy „urządzenie” i „produkt” używane w ostrzeżeniach i instrukcjach odnoszą się do: Przemysłowa maszyna do oklejania krawędzi

2.1. Bezpieczeństwo elektryczne

a) Wtyczka musi pasować do gniazdka. Nie modyfikować wtyczki w jakikołwiek sposób. Stosowanie oryginalnych wtyczek i pasujących gniazdek zmniejsza ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych elementów, takich jak rury, grzejniki, kotły i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli uziemione urządzenie będzie narażone na działanie deszczu, będzie miało bezpośredni kontakt z mokrą powierzchnią lub będzie używane w wilgotnym środowisku. Dostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Używaj kabla wyłącznie zgodnie z jego przeznaczeniem. Nigdy nie należy używać go do przenoszenia urządzenia lub wyciągania wtyczki z gniazdka. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.
e) Nie należy używać urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi widoczne ślady zużycia. Uszkodzony przewód zasilający powinien zostać wymieniony przez wykwalifikowanego elektryka lub serwis producenta.
f) Aby uniknąć porażenia prądem elektrycznym, nie zanurzaj przewodu, wtyczki ani urządzenia w wodzie lub innych płynach. Nie należy używać urządzenia na mokrych powierzchniach.
g) UWAGA! NIEBEZPIECZEŃSTWO ŻYCIA! Podczas czyszczenia nigdy nie zanurzaj urządzenia w wodzie ani innych płynach.
h) Nie stosować w środowisku o dużej wilgotności lub w bezpośrednim sąsiedztwie zbiorników z woda.
i) Przed pierwszym użyciem należy sprawdzić, czy rodzaj napięcia sieciowego i natężenie prądu są zgodne z danymi podanymi na tabliczce znamionowej.

2.2. Bezpieczeństwo w miejscu pracy

a) Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Nieporządek w miejscu pracy i słabe oświetlenie mogą być przyczyną wypadków. Staraj się myśleć perspektywicznie, obserwuj, co się dzieje i kieruj się zdrowym rozsądkiem podczas pracy z urządzeniem.
b) W przypadku zauważenia uszkodzenia lub nieprawidłowego działania urządzenia należy natychmiast wyłączyć je i niezwłocznie zgłosić ten fakt przełożonemu.

c) Jeśli pojawią się jakiekolwiek wątpliwości co do prawidłowego działania urządzenia, należy skontaktować się z działem wsparcia producenta.
d) Naprawy urządzenia może dokonać wyłącznie serwis producenta. Nie podejmuj żadnych prób samodzielnej naprawy!
e) W przypadku pożaru należy ugasić go gaśnicą proszkową lub gaśnicą dwutlenkową (CO2) (przeznaczoną do gaszenia urządzeń elektrycznych pod napięciem).
f) Dzieciom i osobom nieupoważnionym zabrania się wstępu na stanowisko pracy. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.
g) Używaj urządzenia w dobrze wentylowanym pomieszczeniu.
h) Podczas pracy urządzenie wytwarza kurz i zanieczyszczenia. Ważne jest, aby chronić osoby postronne przed szkodliwym wpływem tych zjawisk.
i) Użyj przycisku „ZATRZYMANIE AWARYJNE”, jeśli istnieje ryzyko obrażeń ciała lub śmierci, wypadku lub uszkodzenia ciała.
j) Regularnie sprawdzaj stan etykiet bezpieczeństwa. Jeżeli etykiety są nieczytelne, należy je wymienić.
k) Prosimy zachować tę instrukcję do wykorzystania w przyszłości. W przypadku przekazania urządzenia osobie trzeciej należy przekazać jej również instrukcję obsługi.
I) Przechowuj elementy opakowania oraz małe części montażowe w miejscu niedostępnym dla dzieci.
m) Urządzenie trzymać z dala od dzieci i zwierząt.
n) W przypadku stosowania niniejszego urządzenia w połączeniu z innym sprzętem należy przestrzegać także pozostałych instrukcji użytkowania.

Pamiętać! Podczas korzystania z urządzenia należy zapewnić bezpieczeństwo dzieciom i osobom postronnym.

2.3. Bezpieczeństwo osobiste

a) Nie należy używać urządzenia, jeżeli jest się zmęczonym, chorym lub pod wpływem alkoholu, narkotyków lub leków, które mogą znacząco ograniczyć zdolność obsługi urządzenia.
b) Maszyna może być obsługiwana przez osoby sprawne fizycznie, które potrafią się nią posługiwać, zostały odpowiednio przeszkolone, zapoznały się z niniejszą instrukcją obsługi i przeszły szkolenie w zakresie bezpieczeństwa i higieny pracy.
c) Podczas pracy z urządzeniem należy zachować zdrowy rozsądek i czujność. Chwilowa utrata koncentracji podczas korzystania z urządzenia może spowodować poważne obrażenia.
d) Stosować środki ochrony osobistej wymagane przy pracy z urządzeniem, określone w rozdziale 1 „Legenda”. Stosowanie prawidłowego i zatwierdzonego sprzętu ochrony osobistej zmniejsza ryzyko obrażeń.
e) Aby zapobiec przypadkowemu włączeniu urządzenia, przed podłączeniem go do źródła zasilania należy upewnić się, że przełącznik jest w pozycji WYŁĄCZONY.
f) Nie przeceniaj swoich umiejętności. Podczas korzystania z urządzenia należy cały czas zachowywać równowagę i stabilność. Dzięki temu będziesz mieć lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Nie należy nosić luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
h) Przed włączeniem urządzenia należy usunąć wszystkie narzędzia regulacyjne i klucze nastawne. Narzędzie lub klucz pozostawione w obracającej się części urządzenia może spowodować obrażenia.
i) Urządzenie nie jest zabawką. Dzieci muszą znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
j) Jeżeli do urządzenia ma zostać podłączone urządzenie ssące, należy sprawdzić wszystkie połączenia i upewnić się, że są dobrze dokręcone. Ryzyko związane z pyłem można ograniczyć stosując system odpylający.

2.4. Bezpieczne użytkowanie urządzenia

a) Nie należy przeciązać urządzenia. Użyj odpowiednich narzędzi do danego zadania. Prawidłowo dobrane urządzenie będzie lepiej i bezpieczniej wykonywało zadanie, do którego zostało zaprojektowane.

b) Nie należy używać urządzenia, jeżeli przełącznik „ON/OFF” nie działa prawidłowo (nie włącza i nie wyłącza urządzenia). Urządzenia, których nie można włączyć lub wyłączyć za pomocą przełącznika WŁ./WYŁ., są niebezpieczne, nie powinny być używane i muszą zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek regulacji, wymiany akcesoriów lub odłożenia urządzenia należy upewnić się, że wtyczka jest odłączona od gniazdka. Takie środki ostrożności zmniejszą ryzyko przypadkowego uruchomienia urządzenia.
d) Gdy nie korzystasz z urządzenia, przechowuj je w bezpiecznym miejscu, poza zasięgiem dzieci i osób niezaznajomionych z urządzeniem i niezapoznających się z instrukcją obsługi. Urządzenie może stwarzać zagrożenie w rękach niedoświadczonych użytkowników.
e) Utrzymuj urządzenie w doskonałym stanie technicznym. Przed każdym użyciem należy sprawdzić, czy nie występują ogólne uszkodzenia, w szczególności czy elementy ruchome nie mają pękniętych części lub elementów, a także czy nie występują inne warunki, które mogą mieć wpływ na bezpieczną pracę urządzenia. W przypadku stwierdzenia uszkodzeń należy przed użyciem oddać urządzenie do naprawy.
f) Przechowywać urządzenie w miejscu niedostępnym dla dzieci.
g) Aby zapewnić integralność działania urządzenia, nie należy usuwać fabrycznie zamontowanych osłon ani odkręcać żadnych śrub.
h) Podczas transportu i przenoszenia urządzenia pomiędzy magazynem a miejscem przeznaczenia należy przestrzegać zasad bezpieczeństwa i higieny pracy dotyczących ręcznych operacji transportowych obowiązujących w kraju, w którym urządzenie będzie użytkowane.
i) Unikaj sytuacji, w których urządzenie przestaje działać w trakcie użytkowania z powodu nadmiernego obciążenia. Może to spowodować przegrzanie elementów napędowych i uszkodzenie urządzenia.
j) Nie dotykaj ruchomych części ani akcesoriów, jeśli urządzenie nie jest odłączone od źródła zasilania.
k) Nie przesuwaj, nie reguluj i nie obracaj urządzenia w trakcie pracy.
I) Nie pozostawiaj urządzenia bez nadzoru, gdy jest używane.
m) Regularnie czyść urządzenie, aby zapobiec gromadzeniu się uporczywych zabrudzeń.
n) Nie należy pracować na dwóch elementach jednocześnie.
o) Zabrania się ingerencji w konstrukcję urządzenia w celu zmiany jego parametrów lub konstrukcji.
p) Trzymaj urządzenie z dala od źródeł ognia i ciepła.
q) Nie zastaniaj otworów wentylacyjnych!
r) UWAGA: Podczas pracy niektóre elementy urządzenia stają się bardzo gorące – niebezpieczeństwo poparzenia!
s) Stosuj okulary ochronne. Pracując w środowisku zapylonym należy dodatkowo nosić maskę przeciwpyłową.
t) Utrzymuj uchwyty suche, czyste i wolne od oleju lub smaru.

UWAGA! Mimo bezpiecznej konstrukcji urządzenia i jego funkcji ochronnych, a także zastosowania dodatkowych elementów zabezpieczających operatora, istnieje niewielkie ryzyko wypadku lub obrażeń podczas korzystania z urządzenia. Zachowaj czujność i kieruj się zdrowym rozsądkiem podczas korzystania z urządzenia.

3. Wytyczne użytkowania

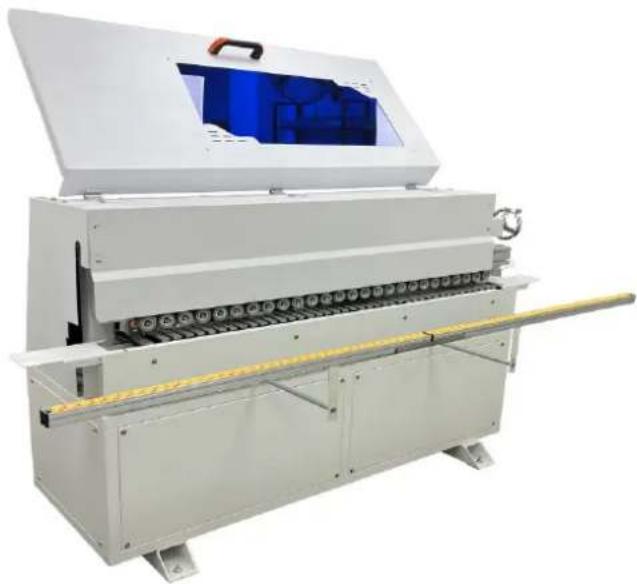

Maszyna do oklejania krawędzi przeznaczona jest do oklejania krawędzi mebli fornirem, materiałami PVC lub ABS.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

3.1. Opis urządzenia

1. Wyłącznik awaryjny: Przycisk awaryjnego zatrzymania maszyny.
2. Wyłącznik zasilania: Główny wyłącznik zasilania.
3. Przełącznik silnika okleiniarki krawędzi: Kontroluje uruchamianie i zatrzymywanie silnika okleiniarki krawędzi.
4. Przełącznik przycinania: Kontroluje uruchamianie i zatrzymywanie silnika przycinającego.
5. Termostat Regulacja temperatury.
6. Pokrętło regulacji prędkości: Regulacja prędkości oklejania krawędzi.
7. Przełącznik nożny: Do taśm przenośnikowych do oklejania krawędzi zakrzywionych (profilowanych).
8. Szyna przesuwna: Pomocnicza podpora dużych arkuszy.

9. Pokrętło regulacji przycinania: Służy do regulacji wysokości przycinania.

10. Taca podawcza: Taca do oklejania krawędzi.

3.2. Przygotowanie do użycia LOKALIZACJA URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C, a wilgotność względna powinna być mniejsza niż 85%. Należy zapewnić dobrą wentylację pomieszczenia, w którym używane jest urządzenie. Odległość między urządzeniem a ścianą lub innymi obiektami powinna wynosić co najmniej 10 cm z każdej strony. Urządzenie należy zawsze używać na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni, w miejscu niedostępnym dla dzieci oraz osób o ograniczonych funkcjach umysłowych i sensorycznych. Umieść urządzenie w taki sposób, aby zawsze mieć dostęp do wtyczki zasilania. Przewód zasilający podłączony do urządzenia musi być prawidłowo uziemiony i odpowiadać danym technicznym podanym na etykiecie produktu.

3.3. Użycie urządzenia

Po włączeniu zasilania termostat automatycznie uruchamia program nagrzewania.

Nie umieszczaj urządzenia w wilgotnych miejscach. Podczas pracy należy zapewnić odpowiednie oświetlenie.

Nie należy pozwalać dzieciom zbliżać się do maszyny do licówek.

Nie należy nosić szalika, luźnych mankietów, odsłoniętych naszyjników ani luźnych ubrań czy bransoletek, gdyż mogą one zostać wciągnięte do urządzenia.

Przed włączeniem zasilania należy upewnić się, że przełącznik znajduje się w pozycji „Stop-OFF”.

Uważaj! Urządzenie do topienia może osiągnąć wysoką temperaturę 200 stopni. Nie dotykaj obszaru grzewczego wokół tygla.

Podczas korzystania z tygla zaleca się trzymanie go obiema rękami.

Przed rozpoczęciem pracy należy upewnić się, że długość przewodu jest wystarczająca i nie będzie przeszkadzać w pracy.

Nie dotykaj materiałów łatwopalnych i wybuchowych.

Należy unikać pomieszczeń o dużej wilgotności. Zabrania się używania urządzenia na zewnątrz.

Podczas użytkowania urządzenia mogą wydzielać się szkodliwe gazy, dlatego należy używać urządzenia w dobrze wentylowanym pomieszczeniu lub z maską z węglem aktywnym.

Po zakończeniu pracy wyłącz ogrzewanie i zasilanie.

W dowolnym momencie należy oczyścić urządzenie z nadmiaru kleju topliwego.

Maszynę należy utrzymywać w czystości.

Drewno i materiały należy przechowywać w temperaturze pokojowej.

Jeśli zawartość wilgoci w obrabianym przedmiocie jest zbyt wysoka, może to mieć wpływ na jakość przyczepności.

Podczas oklejania krawędzi należy zapewnić odpowiedni nacisk na obrabiany element, gdyż niewystarczający nacisk może mieć wpływ na jakość oklejania krawędzi.

Kleje topliwe należy przechowywać w chłodnym i suchym miejscu.

Gdy klej topliwy jest zimny, nie otwieraj pokrywy tygla ani pokrętła regulacji kleju, aby uniknąć uszkodzenia urządzenia.

Przed przystąpieniem do oklejania krawędzi należy upewnić się, że klej topliwy w tyglu jest już standardowo roztopiony.

Średnica wewnętrznej krzywizny nie może być mniejsza niż 40 mm.

Zaleca się stosowanie kleju termotopliwego o niskiej temperaturze 120–180°C (maksymalna temperatura nie może przekraczać 200°C).

Przygotowanie i uruchomienie

Podłącz urządzenie do odpowiedniego źródła zasilania, włącz przełącznik zasilania, kontrolka przełącznika zaświeci się, wyświetli się wskaźnik kontroli temperatury, a po autoteście temperatura wzrośnie.

Dostosuj temperaturę grzania w tabeli kontroli temperatury (temperatura zależy od temperatury topnienia kleju topliwego, a urządzenie wykorzystuje średnio-niską temperaturę kleju topliwego wynoszącą 120-180

°C). Gdy ogrzewanie osiągnie ustawioną temperaturę, zaświeci się kontrolka wyłącznika silnika. Aby je uruchomić, należy nacisnąć wyłącznik silnika. Przed uruchomieniem silnika i uszczelnieniem krawędzi

zaleca się wstępne nagrzanie maszyny przez 10 minut, aby umożliwiać całkowite roztopienie się kleju topliwego.

Podłącz przewód powietrza i wyreguluj ciśnienie powietrza do wartości 0,4–0,6 MPa (maszyna została wyregulowana przed opuszczeniem fabryki).

Zamontuj tackę podajnika, wyjmij śrubę tacy podajnika, zamontuj wspornik w odwrotnej kolejności, wyjmij dużą śrubę imbusową znajdującą się nad wspornikiem i wyjmij łożysko płaskie, a następnie umieść je na tacy podajnika pomiędzy dwoma łożyskami płaskimi. Śruby z łbem imbusowym są zamocowane.

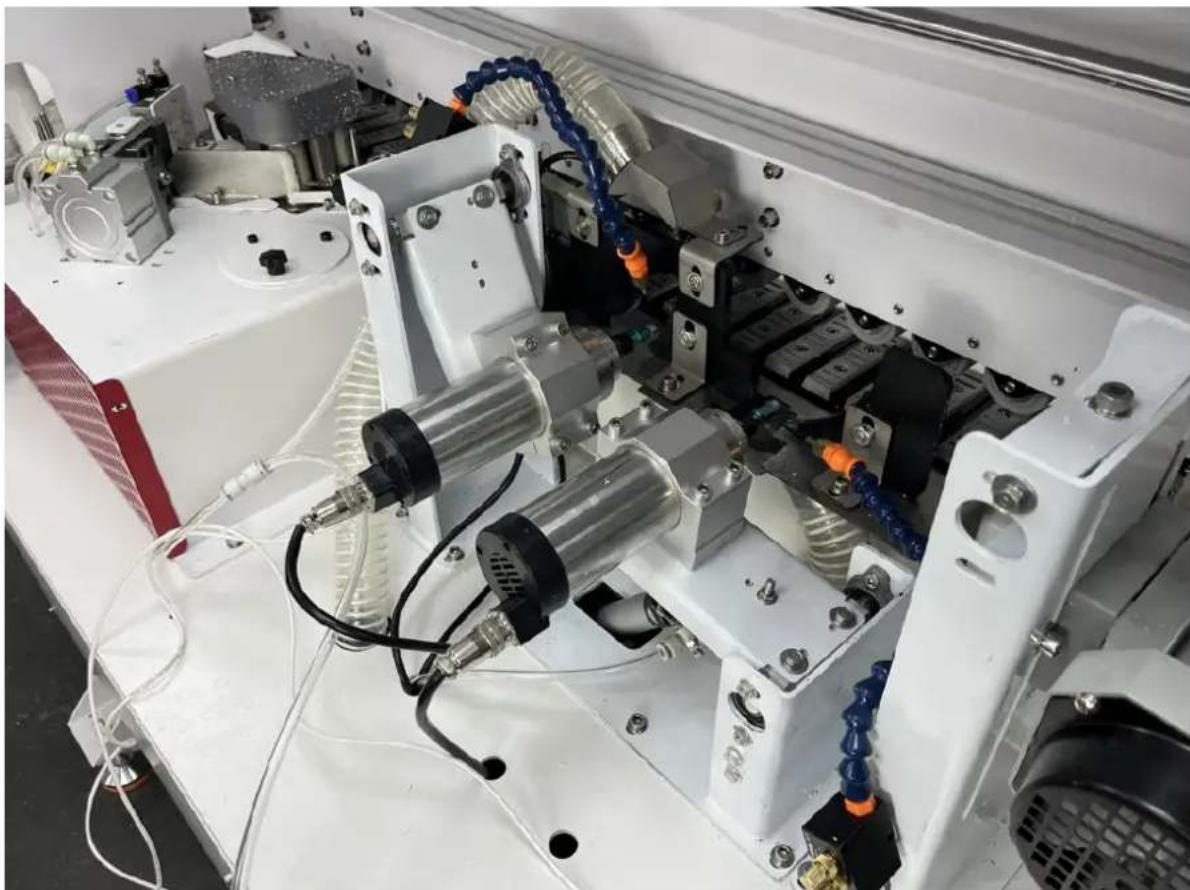

A. Regulacja krawędzi przycinających i tnących 1. Umieść obrabiany przedmiot pod końcówką tnącą, wyreguluj pokrętło nad trymerem i dostosuj odległość między końcówką a obrabianym przedmiotem.

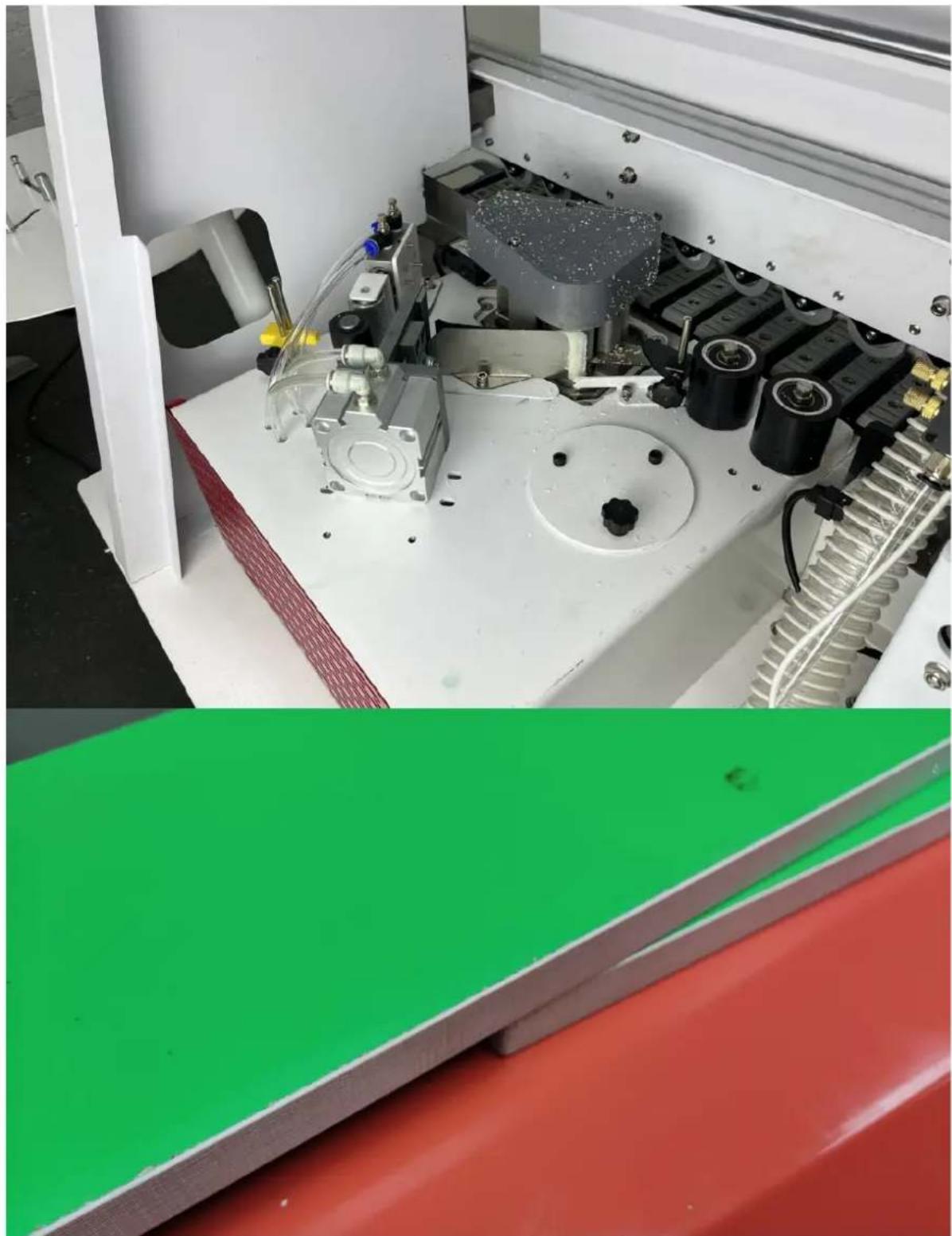

B. Operacja oklejania i przycinania krawędzi
1. Gdy kontrolka wyłącznika silnika jest włączona, naciśnij wyłącznik, aby uruchomić silnik, a następnie naciśnij wyłącznik silnika trymera.
2. Taśmę krawędziową należy włożyć do uchwytu narzędzia i do koła pasowego przekładni.

Taśmę krawędziową należy umieścić pomiędzy rolkami podającymi i wsunąć w rowek prowadnicy noża.

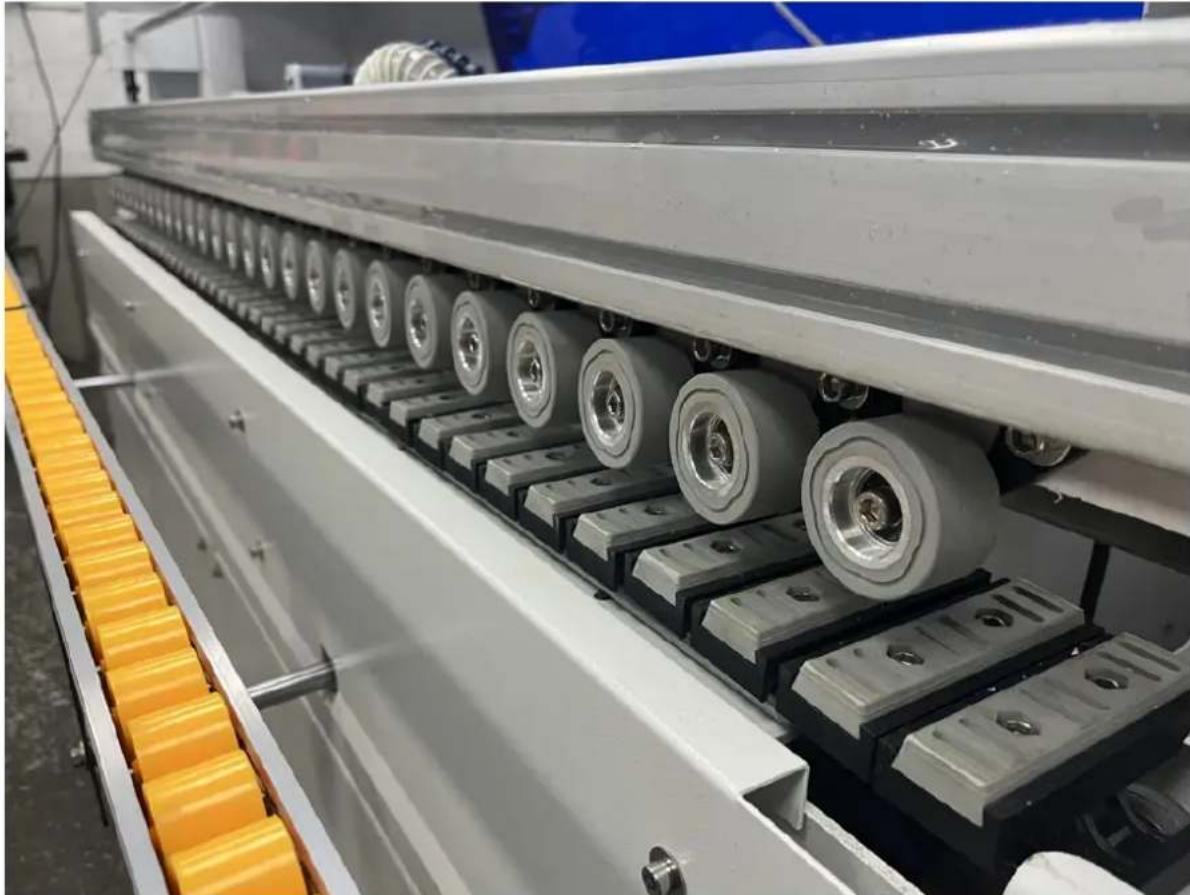

C. Przedmiot obrabiany umieszczna się na przedniej przegrodzie i dociska do wyłącznika przegrody. W tym momencie uchwyt narzędzia otwiera koło dociskowe i naciska taśmę krawędziową, aby podać gumę. Gdy taśma krawędziowa dociera do koła silnika poprzez wałek gumowy, obrabiany przedmiot zostaje dociśnięty. Przy taśmie krawędziowej należy utrzymywać pewną siłę boczną i docisk, tak aby uszczelniony element obrabiany był dociskany do przełącznika przycinającego, a element obrabiany był przycinany przez głowicę tnącą z równomierną prędkością.

Dostosuj wysokość listwy obrzeżowej

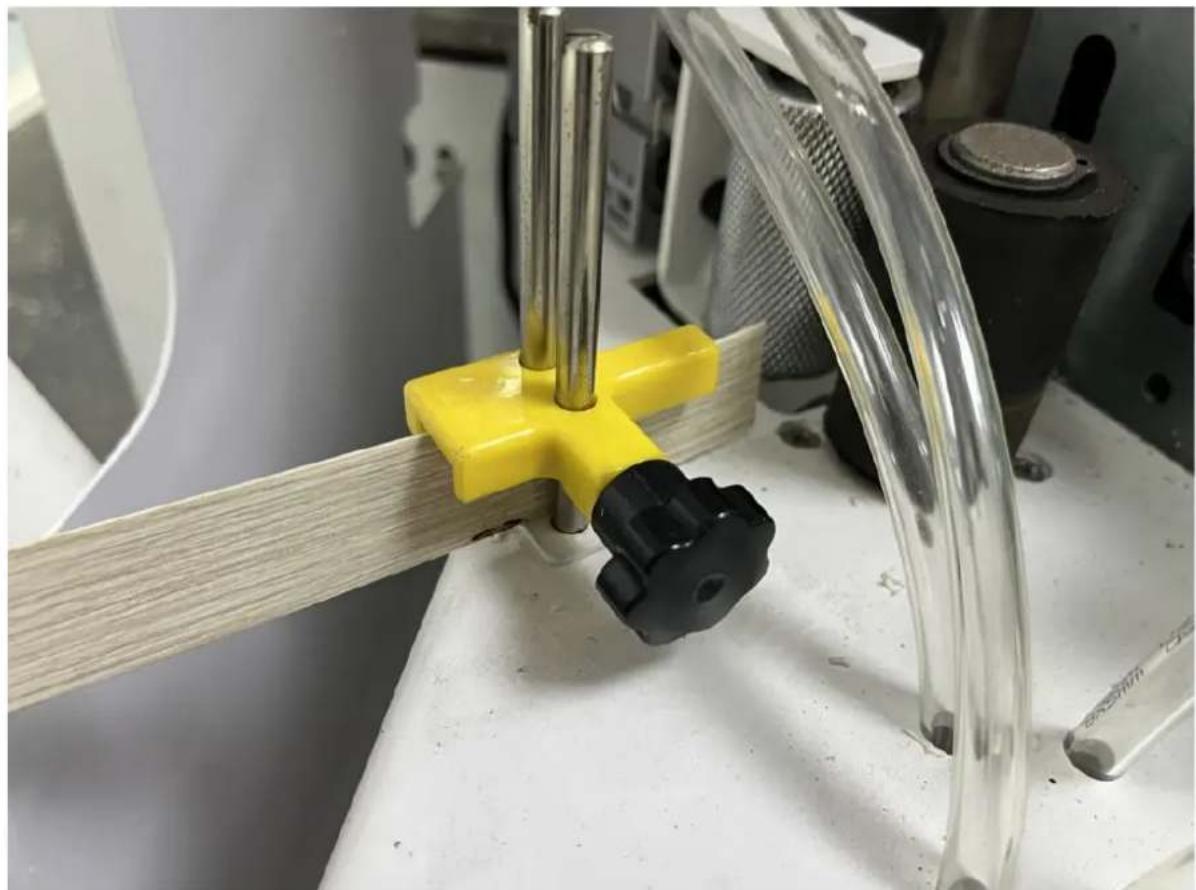

1. Odkręć pokrętło ogranicznika przedniego (rysunek 1) :

- Zacznij od poluzowania pokrętła ogranicznika przedniego. Umożliwia to wprowadzanie zmian w pozycjonowaniu lub pomiarach taśmy krawędziowej.

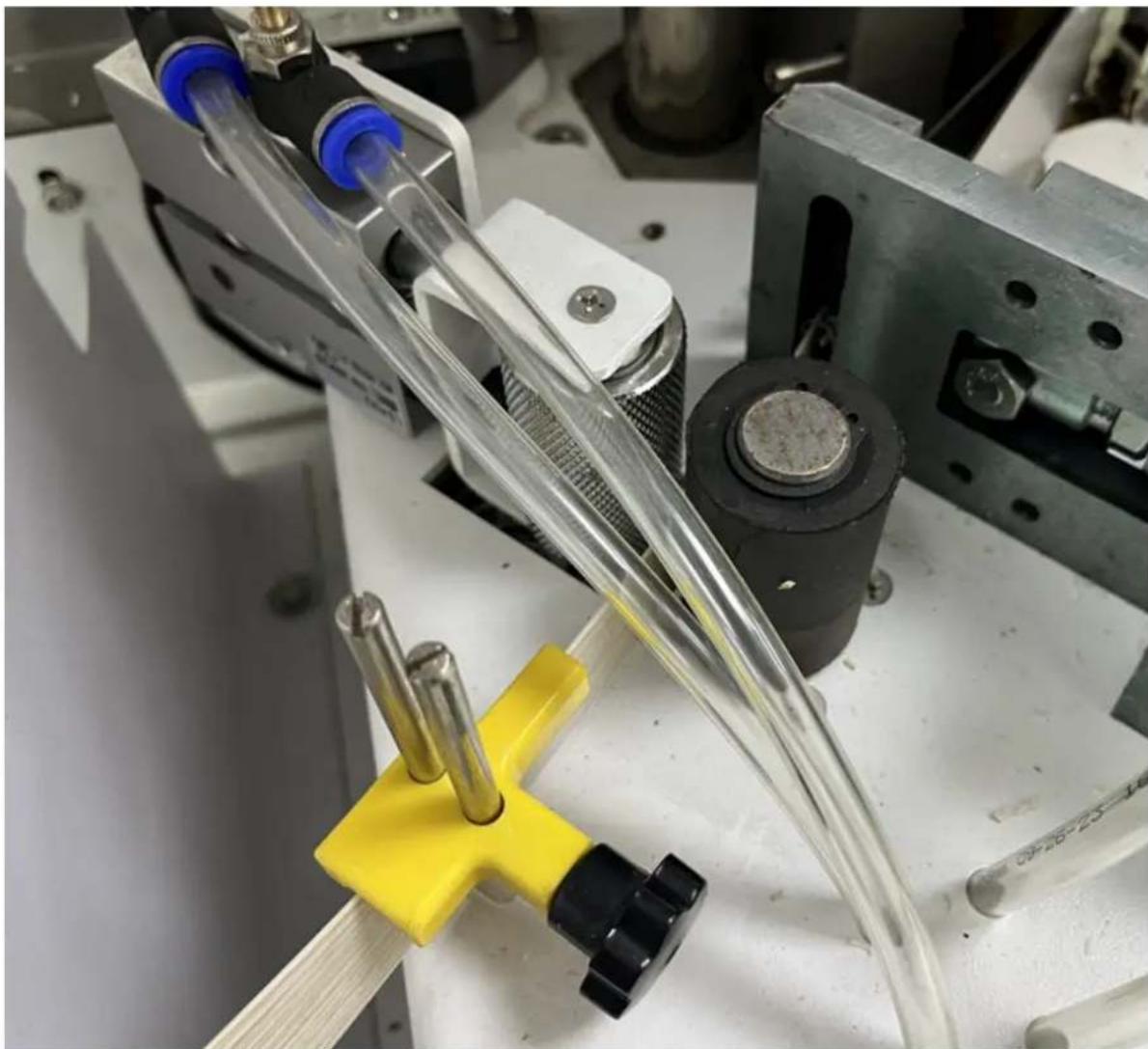

1. Włóż opaskę krawędziową (rysunek 2 i rysunek 3) :

2. Włóż obrzeże do maszyny, dokładnie w skrzydełko pomiarowe ogranicznika wysokości. Urządzenie to mierzy grubość lub wysokość krawędzi, zapewniając właściwe wyrównanie i odstępy podczas procesu aplikacji.

3. Po prawidłowym umieszczeniu taśmy krawędziowej należy docisnąć dolny ogranicznik (jest to element zapewniający bezpieczne przytrzymanie taśmy krawędziowej) do paska bocznego (właściwej taśmy krawędziowej).

4. Po ustawieniu zablokuj pokrętło, aby zamocować obrzeże i ograniczniki na miejscu.

5. Regulacja wysokości przedmiotu obrabianego (rysunek 4) :

6. Biorąc pod uwagę wysokość przedmiotu obrabianego, umieść go pod kołem dociskowym (jest to koło, które dociska przedmiot obrabiany do powierzchni płyty głównej podczas pracy).

7. Wyreguluj koło dociskowe tak, aby wywierało nacisk na obrabiany przedmiot i dociskało go do powierzchni płyty głównej maszyny. Aby operacja przebiegała sprawnie, należy zadbać o zachowanie odpowiedniej odległości między komponentami.
8. Aby wyregulować wysokość lub odstęp, poluzuj regulowany uchwyt (jak pokazano na rysunku 4).
9. Po uzyskaniu odpowiedniego odstępu i prawidłowym ustawieniu koła dociskowego nad przedmiotem obrabianym należy zablokować regulowany uchwyt, aby zabezpieczyć ustawienia.

3 Dostosuj ilość kleju

Gdy temperatura okleiniarki osiągnie temperaturę roboczą, odetnij pasek boczny (około 20 cm / 8") w celu przeprowadzenia testu, ustaw pokrętło ilości kleju na odpowiednią wartość i pozwól, aby roztopiony klej równomiernie rozprowadził się na pasku krawędzi.

Należy pamiętać, że po ostygnięciu kleju topliwego nie można przekręcić pokrętła regulacyjnego, ponieważ niektóre części są zablokowane.

4 Regulacja grubości paska krawędziowego: Jeśli pasek boczny jest zbyt cienki lub zbyt miękki, wyreguluj pokrętło grubości i śrubę mocującą tak, aby uszczelnienie krawędziowe przylegało gładko.

5. Działanie.

- Po przymocowaniu taśmy krawędziowej do przedmiotu obrabianego należy zastosować umiarkowaną siłe, aby zwiększyć efekt przylegania.

- Upewnij się, że w urządzeniu do oklejania krawędzi nie ma żadnych pozostałości, a następnie włącz urządzenie. Gdy temperatura kleju topliwego w zbiorniku osiągnie ustawioną temperaturę, zaświeci się kontrolka przycisku przełącznika silnika. Można nacisnąć, aby przełączyć i pozwolić cyklowi topienia przyspieszyć proces topienia. W zależności od zastosowanego kleju termotopliwego należy odczekać, aż klej całkowicie się rozpuści.

- Położ płytkę roboczą płasko na panelu, upewniając się, że krawędź deski znajduje się blisko przełącznika skoku na ograniczniku. Umieść płytkę obróbkową w pobliżu wału pokrytego gumą, około 5 cm od punktu początkowego wału. Naciśnij przełącznik skoku przy krawędzi arkusza, co uruchomi oklejniarkę krawędzi.

- Pasek uszczelniający jest naciągany na wał za pomocą nacisku cylindra na koło pasowe podające. Gdy taśma krawędziowa dotrze do koła napędowego poprzez wał pokryty gumą, należy zastosować umiarkowany nacisk na przedmiot obrabiany i docisnać go do koła napędowego w celu uszczelnienia.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją lub wymianą akcesoriów, a także jeśli urządzenie nie będzie używane, należy odłączyć je od zasilania i odczekać, aż urządzenie całkowicie ostygnie.

- Poczekaj, aż elementy obrotowe zatrzymają się.

b) Do czyszczenia powierzchni należy używać wyłącznie środków czyszczących nie powodujących korozji.

c) Po wyczyszczeniu urządzenia wszystkie jego części powinny być dokładnie wysuszone przed ponownym użyciem.

d) Przechowywać urządzenie w suchym i chłodnym miejscu, chroniąc je przed wilgocią i bezpośrednim działaniem promieni słonecznych.

e) Nie wolno spryskiwać urządzenia strumieniem wody i zanurzać go w wodzie.

f) Nie należy dopuścić do przedostania się wody do wnętrza urządzenia poprzez otwory wentylacyjne w obudowie urządzenia.

g) Wyczyść otwory wentylacyjne szczotką i sprężonym powietrzem.

h) Urządzenie należy regularnie sprawdzać pod kątem sprawności technicznej i wykryć ewentualne uszkodzenia.

i) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.

j) Do czyszczenia nie należy używać ostrych i/lub metalowych przedmiotów (np. szczotki drucianej lub metalowej szpatułki), ponieważ mogą one uszkodzić powierzchnię urządzenia.

k) Nie należy czyścić urządzenia substancjami kwaśnymi, środkami medycznymi, rozcieńczalnikami, paliwem, olejami ani innymi substancjami chemicznymi, gdyż może to spowodować uszkodzenie urządzenia.

UTYLIZACJA URZĄDZEŃ ZUŻYTYCH:

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

3.5 Rozwiązywanie problemów

Problem	Przyczyna	Rozwiązanie
Maszyna nie może się uruchomić	Spalenie bezpiecznika	Wymień bezpiecznik
	1. Niepełne stopienie kleju topliwego	Otwórz pokrywę tygła, aby sprawdzić, czy klej topliwy jest dobrze topiony
	2. Niewystarczająca ilość kleju	Wyreguluj pokrętło klejenia
	3. Pasek gięcia odkształcony	Wymień na lepszą taśmę do obrzeży
	4. Klej topliwy nie został jeszcze dostarczony do koła klejowego	Odczekaj kilka sekund, aż gorący stop ponownie wtopi się do tygła
Nierównomierne nałożenie kleju na taśmę opaskową	Licówka klejąca nierównoległa	Ponowna kalibracja płyty podporowej (patrz strona)
Słaba przyczepność taśmy opasującej	1. Długotrwałe podgrzewanie powoduje pogorszenie jakości kleju topliwego	Zmień klej topliwy
	2. Temperatura kleju topliwego nie jest prawidłowa	Poznaj najlepszą temperaturę roboczą dla kleju topliwego i dostosuj temperaturę maszyny
Taśma opasująca nie jest równa	Skrętny ruch przymocowany do punktu początkowego / pchanie wolniej niż prędkość	Podczas naciskania płyta podporowa powinna być równo z przedmiotem obrabianym.Sprawdź, czy krawędź nie jest luźna.
Taśma opasująca nie przesuwa się	Koło lub płoza koła podającego	Wyczyść koło pasowe i koło podające
Nieprawidłowy rozruch elektryczny	Klej topliwy jeszcze się nie rozpuścił	Należy ponownie wyregulować temperaturę, a następnie rozpocząć bieganie
Wskaźnik działa normalnie, ale silnik się nie obraca	Uszkodzony wyłącznik silnika	Wymień wyłącznik silnika, sprawdź okablowanie
Nienormalne ogrzewanie	Wykrycie nieprawidłowego ogrzewania	Skontaktuj się z profesjonalnym technikiem, aby sprawdzić, czy nie doszło do spadku temperatury lub zwarć

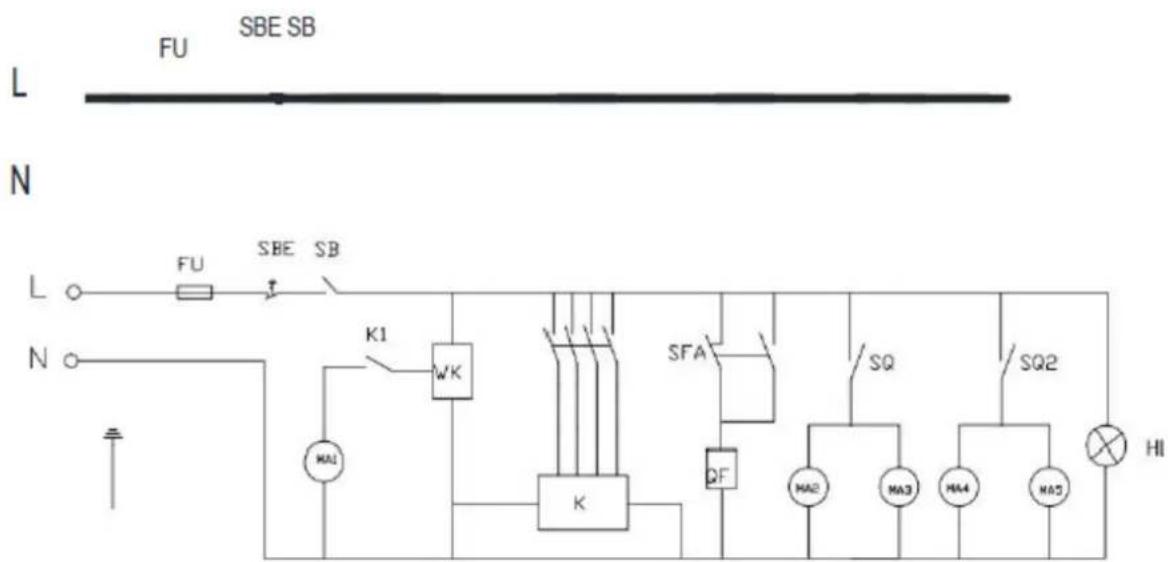

3.6 Schemat obwodu

L FU SBE SB N L FU SBE SB N K1 WK SFA SQ SQ2 MA1 QF MA2 MA3 MA4 MA5 HI

Symbol	Opis urządzenia	Symbol	Opis urządzenia
L	Linia fazowa	MA1	Silnik okleiniarki krawędziowej
N	Linia neutralna	MA2	Silnik przycinający
FU	Bezpiecznik	MA3	Silnik przycinający
SBE	Wyłącznik awaryjny	K	Przekaźnik
SB	Przycisk wyłącznika zasilania	SFA	Przełącznik nożny
K1	Wyłącznik silnika	Kwadrat	Wyłącznik krańcowy
WK	Kontrola temperatury	Ćwierćfinał	Zawór elektromagnetyczny
HL	Kontrolka
