GEBRUIKSAANWIJZING EDGE-5500Q MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Industriële kantenlijmmachine
Model	MSW-EDGE-5500Q
Nominale spanning [V~] / frequentie [Hz]	400/50
Nominaal vermogen [W]	5300
Gewicht [kg]	356

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

Draag een stofmasker (bescherming van de luchtwegen).

Gebruik bescherming

ATTENTIE! Elektrische schok waarschuwing!

ATTENTIE! Roterende delen, pas op en voorkom verstrikking in het apparaat!

WAARSCHUWING! Giftige stoffen, gevaar voor vergiftiging!

ATTENTIE! Pas op voor handverplettering!

Noodstop!

ATTENTIE! Heet oppervlak, kans op brandwonden!

Alleen binnenshuis gebruiken.

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar:

Industriële kantenlijmmachine

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.

b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.

c) Raak het apparaat niet aan met natte of vochtige handen.

d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.

e) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.

f) Dompel het snoer, de stekker of het apparaat niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat niet op natte oppervlakken.

g) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaat tijdens het schoonmaken nooit onder in water of andere vloeistoffen.

h) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.

i) Controleer vóór het eerste gebruik of het netspanningstype en de netstroom overeenkomen met de gegevens op het typeplaatje.

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Als u schade of een onregelmatige werking ontdekt, moet u het apparaat onmiddellijk uitschakelen en dit aan een supervisor melden.
c) Als u twijfelt over de juiste werking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
d) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Probeer nooit zelf reparaties uit te voeren!
e) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
f) Kinderen of onbevoegden mogen de werkplek niet betreden. Afleiding kan leiden tot verlies van controle over het apparaat.
g) Gebruik het apparaat in een goed geventileerde ruimte.
h) Het apparaat produceert stof en puin tijdens de werking. Het is belangrijk om omstanders te beschermen tegen schadelijke gevolgen die door het apparaat worden verspreid.
i) Gebruik de "NOODSTOP" als er gevaar bestaat voor letsel of overlijden, een ongeval of schade.
j) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zijn worden vervangen.
k) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
I) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
m) Houd het apparaat uit de buurt van kinderen en dieren.
n) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) De machine mag worden bediend door lichamelijk fitte personen die in staat zijn de machine te hanteren, goed zijn opgeleid, deze bedieningshandleiding hebben doorgenomen en een opleiding hebben gevolgd op het gebied van veiligheid en gezondheid op het werk.
c) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Gebruik persoonlijke beschermingsmiddelen zoals vereist voor het werken met het toestel, gespecificeerd in sectie 1 "Legenda". Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.
e) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
f) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
g) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, juwelen of lang haar kunnen in bewegende delen verstrikt raken.
h) Verwijder alle afstelgereedschap of steeksleutels voordat u het apparaat aanzet. Een gereedschap of moersleutel die in het draaiende gedeelte van het apparaat wordt achtergelaten, kan letsel veroorzaken.
i) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
j) Controleer alle aansluitingen en zorg ervoor dat ze goed vastzitten. Het gebruik van een ontstoffingssysteem kan de risico's in verband met stof verminderen.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.
b) Gebruik het apparaat niet als de AAN/UIT-schakelaar niet goed functioneert (het apparaat niet aan- en uitzet). Apparaten die niet met de AAN/UIT-schakelaar aan en uit gezet kunnen worden, zijn gevaarlijk en mogen niet gebruikt worden. Ze moeten gerepareerd worden.
c) Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u aanpassingen of accessoires vervangt of het apparaat aan de kant legt. Dergelijke voorzorgsmaatregelen verminderen het risico dat het apparaat per ongeluk wordt geactiveerd.
d) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
e) Houd het apparaat in perfecte technische staat. Controleer voor elk gebruik op algemene schade, controleer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
f) Houd het apparaat buiten het bereik van kinderen.
g) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
h) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
i) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
j) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
k) Verplaats, verstel of draai het apparaat niet tijdens het werk.
I) Laat dit apparaat niet onbeheerd achter als het in gebruik is.
m) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
n) Werk niet aan twee werkstukken tegelijk.
o) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
p) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
q) Dek de ventilatieopeningen niet af!
r) LET OP: Tijdens het gebruik worden sommige onderdelen van het apparaat zeer heet – gevaar voor verbranding!
s) Draag een veiligheidsbril. Draag bovendien een stofmasker als u in een stoffige omgeving werkt.
t) Houd de handgrepen droog, schoon en vrij van olie en vet.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Kantenlijmmachines zijn ontworpen voor het lijmen van meubelranden met fineer, PVC of ABS-materialen. De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

3.1. Beschrijving van het apparaat

1. Noodstopschakelaar: Noodstopknop voor de machine.
2. Hoofdschakelaar: Hoofdschakelaar.
3. Schakelaar voor kantenlijmmotor: regelt het starten en stoppen van de kantenlijmmotor.
4. Trimschakelaar: regelt het starten en stoppen van de trimmotor.
5. Thermostaat Temperatuurregeling.

6. Snelheidsregelknop: hiermee regelt u de snelheid van het kantenlijmen.

7. Voetschakelaar: Voor gebogen (profielplaat) randbandtransportbanden.

8. Glijrail: Hulpsteun voor grote platen.
9. Trimverstelknop: Wordt gebruikt om de trimhoogte aan te passen.
10. Invoerlade: lade voor kantenband.

3.2. Klaarmaken voor gebruik

De omgevingstemperatuur mag niet hoger zijn dan 40°C en de relatieve vochtigheid moet lager zijn dan 85%. Zorg voor een goede ventilatie in de ruimte waarin het apparaat wordt gebruikt. Er moet minstens 10 cm afstand zijn tussen elke kant van het apparaat en de muur of andere voorwerpen. Het apparaat moet altijd worden gebruikt op een vlakke, stabiele, schone, brandvrije en droge ondergrond en buiten het bereik van kinderen en personen met beperkte mentale en sensorische functies. Plaats het apparaat zo dat u altijd bij de stekker kunt. Het op het apparaat aangesloten netsnoer moet correct geaard zijn en overeenkomen met de technische gegevens op het productetiket.

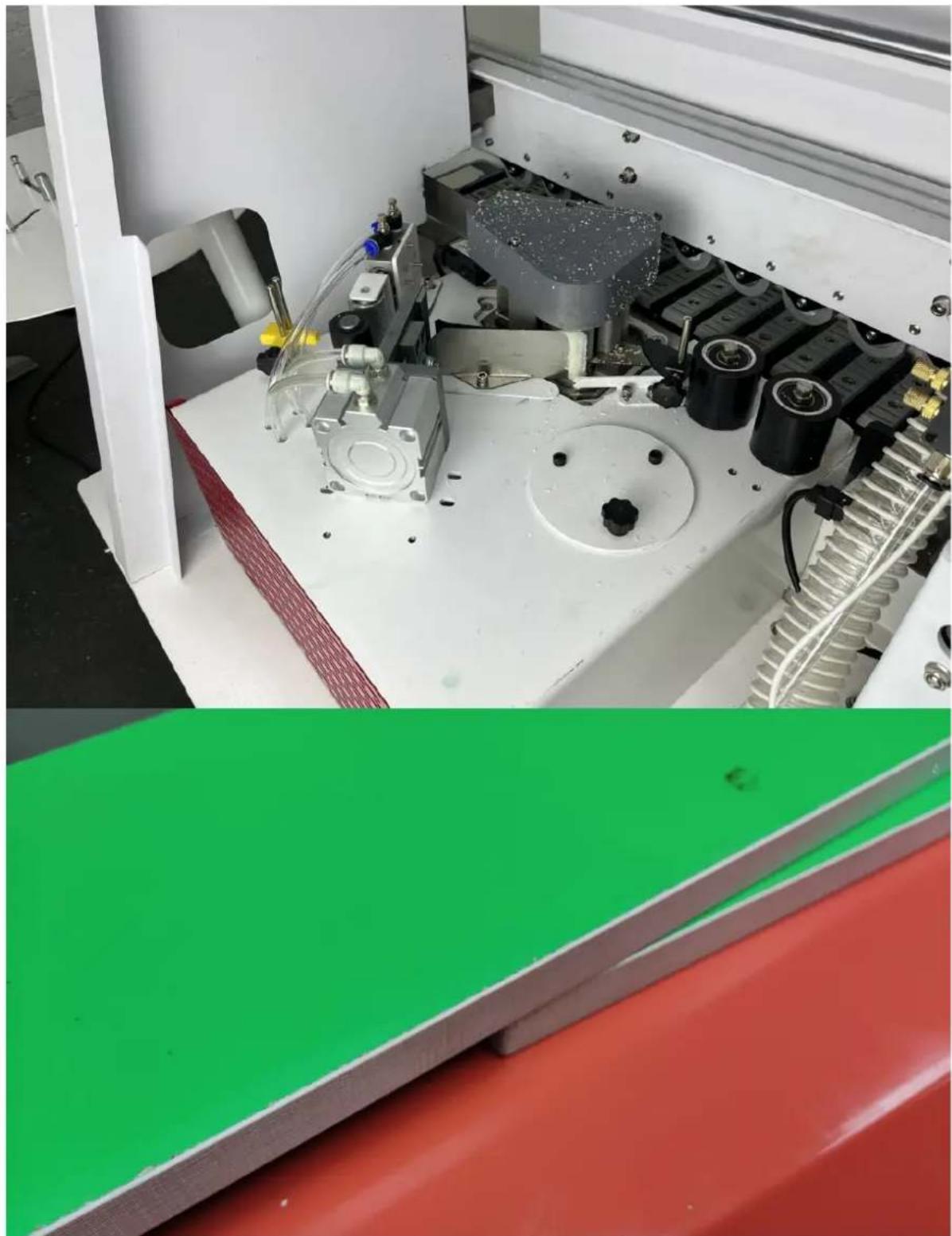

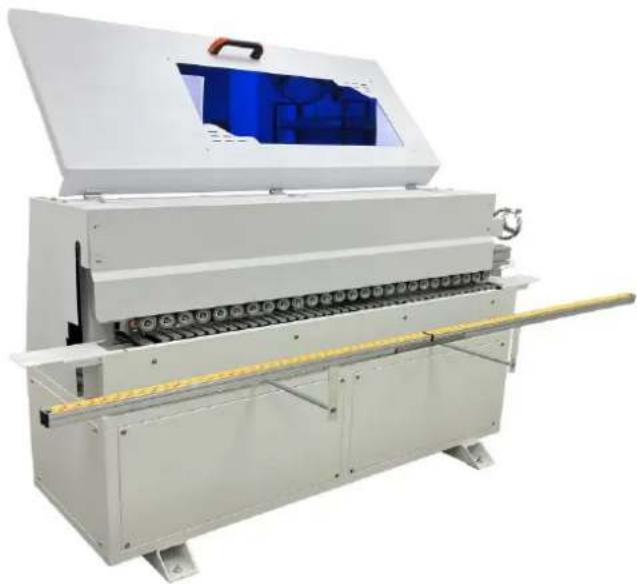

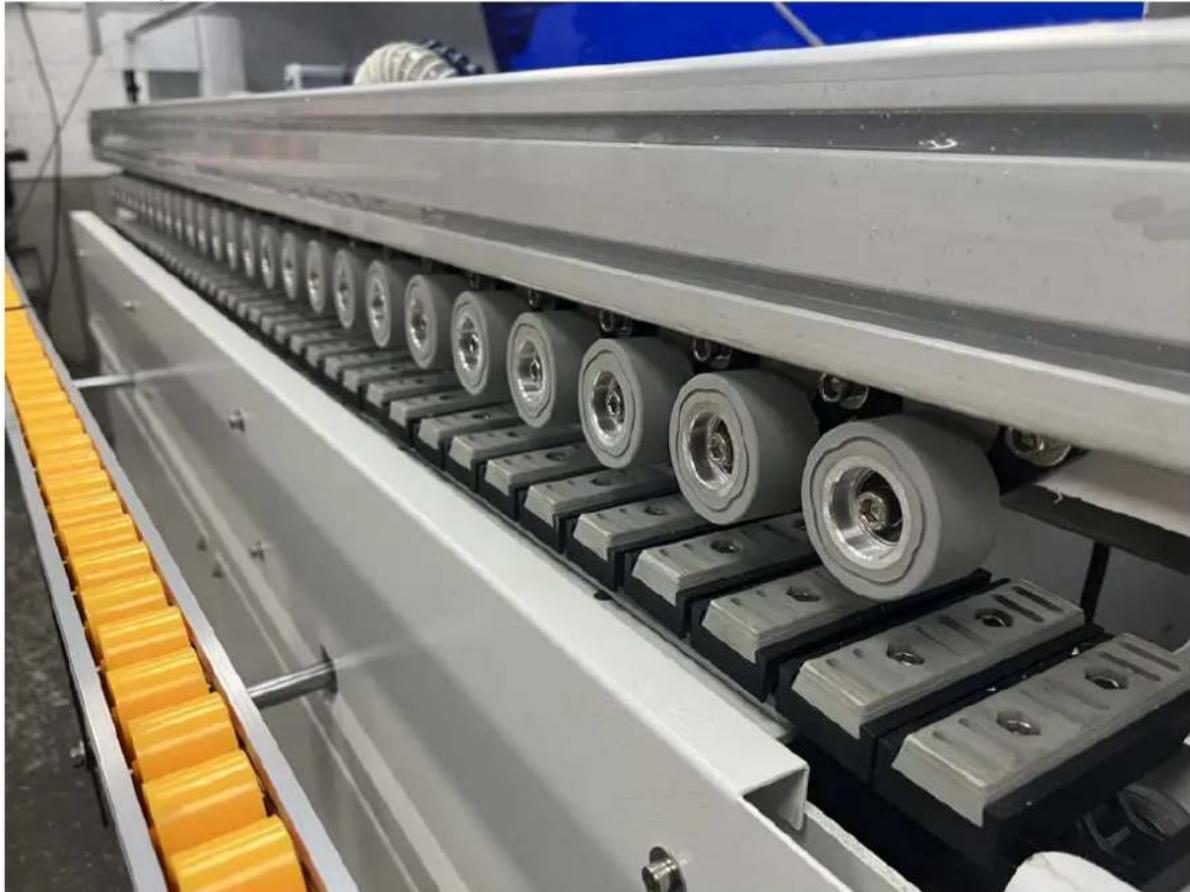

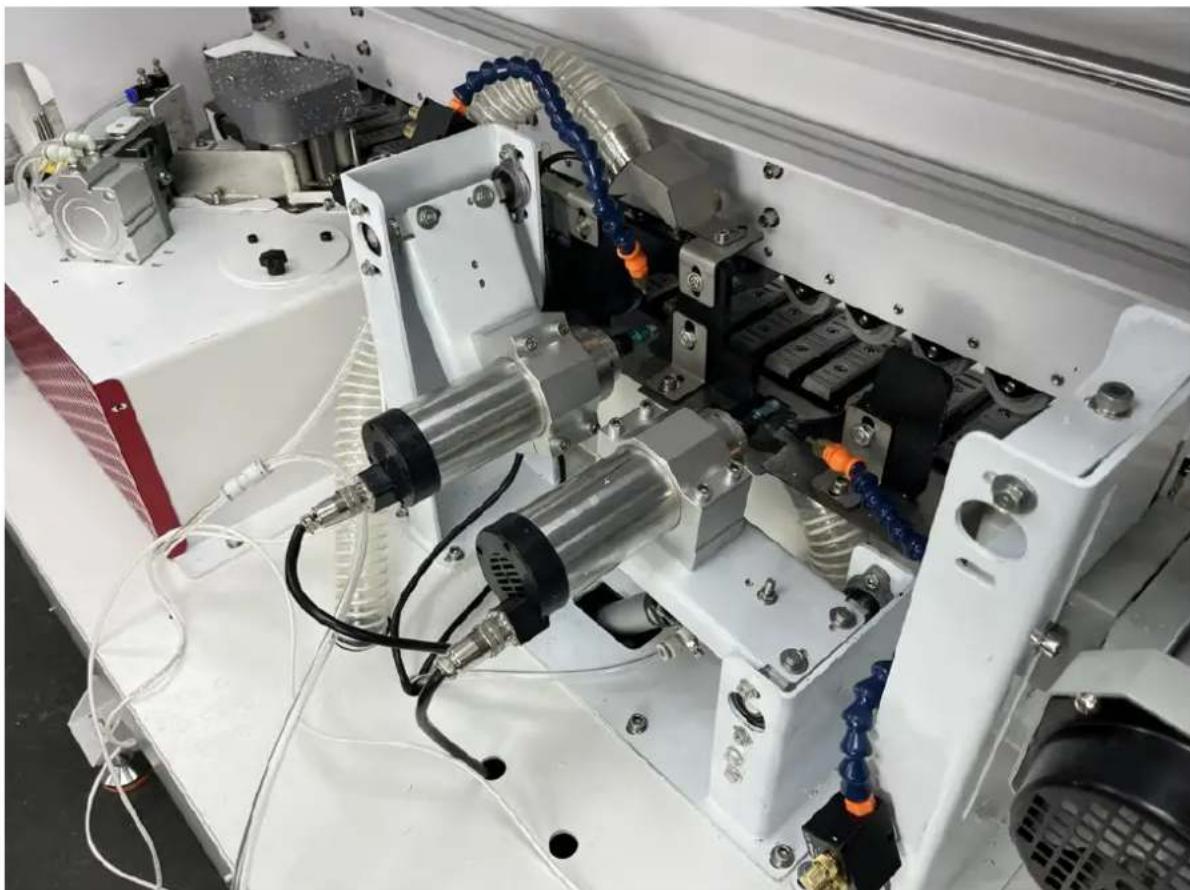

3.3. Gebruik van het apparaat

Zodra de stroom wordt ingeschakeld, warmt de thermostaat automatisch op volgens een zelfgestuurd programma.

Plaats het apparaat niet in vochtige ruimtes. Zorg voor voldoende verlichting tijdens de werkzaamheden.

Laat kinderen niet in de buurt van de fineermachine komen.

Draag geen sjaal, losse manchetten, zichtbare kettingen of losse kleding of armbanden. Deze kunnen in de machine worden getrokken.

Zorg ervoor dat de schakelaar in de "Stop-OFF"-stand staat voordat u de stroom inschakelt.

Wees voorzichtig! De smelter kan een temperatuur bereiken van 200 graden. Raak het verwarmingsgedeelte rond de smeltkroes niet aan.

Bij gebruik van de smeltkroes is het raadzaam het apparaat met beide handen vast te houden.

Controleer voor aanvang van de werkzaamheden of de draad lang genoeg is en of deze niet hindert bij het werk.

Raak geen brandbare of explosieve materialen aan.

Vermijd ruimtes met een hoge luchtvochtigheid en gebruik het apparaat niet buitenshuis.

Bij gebruik kunnen schadelijke gassen vrijkomen. Gebruik het apparaat daarom in een goed geventileerde ruimte of met een masker met actieve kool.

Schakel de verwarmingsschakelaar en de aan-/uitschakelaar uit wanneer u klaar bent met werken.

Verwijder op elk gewenst moment overtollige smeltlijm van het apparaat.

De machine moet schoon gehouden worden.

Hout en materialen dienen bij kamertemperatuur bewaard te worden.

Wanneer het vochtgehalte van het werkstuk te hoog is, wordt de kwaliteit van de hechting beïnvloed.

Zorg bij het kantenlijmen voor voldoende druk op het werkstuk. Onvoldoende druk heeft invloed op de kwaliteit van het kantenlijmen.

Smeltlijm moet op een koele en droge plaats bewaard worden.

Wanneer de smeltlijm koud is, mag u het deksel van de smeltkroes of de lijmregelknop niet openen om schade aan het apparaat te voorkomen.

Controleer voor het aanbrengen van de kantenband of de smeltlijm in de smeltkroes standaard al gesmolten is.

De diameter van de binnenbocht mag niet kleiner zijn dan 40 mm.

Het wordt aanbevolen om een smeltlijm met een lage temperatuur van 120-180°C te gebruiken (de maximale temperatuur mag niet hoger zijn dan 200°C).

Voorbereiding en inbedrijfstelling

Schakel het apparaat in op een geschikte stroombron, zet de aan/uit-schakelaar aan, de schakelaarindicator licht op en de temperatuurmeter wordt weergegeven. Na de zelftest stijgt de temperatuur.

Pas de verwarmingstemperatuur aan in het temperatuurregelschema (de temperatuur is afhankelijk van het smelpunt van de smeltlijm. Het apparaat gebruikt een smeltlijm met een gemiddelde tot lage temperatuur van 120-180 °C). Zodra de verwarming de ingestelde temperatuur bereikt, gaat het lampje van de motorschakelaar branden. Druk op de motorschakelaar om het apparaat te starten. Het is raadzaam om de machine 10 minuten voor te verwarmen voordat u de randen gaat sealen en de motor start. Zo kan de smeltlijm volledig smelten.

Sluit de luchtleiding aan en stel de luchtdruk in op 0,4-0,6 MPa (de machine is afgesteld voordat deze de fabriek verlaat).

Plaats de invoerlade, verwijder de schroef van de invoerlade, plaats de beugel in omgekeerde volgorde, verwijder de grote zeskantschroef boven de beugel en verwijder het platte lager. Plaats het lager vervolgens op de invoerlade tussen de twee platte lagers. De inbusschroeven zijn vastgezet.

A. Aanpassing van trim- en snijkanten

1. Plaats het werkstuk onder de trimpunt, verstel de knop boven de trimmer en stel de afstand tussen de punt en het werkstuk in.

B. Kantenband- en trimbewerking
1. Wanneer het lampje van de motorschakelaar brandt, drukt u op de schakelaar om de motor te starten en drukt u op de schakelaar voor de trimmotor.
2. De randtape wordt in de gereedschapshouder en in de transmissiepoelie geplaatst.

Het kantenband moet tussen de invoerrollen worden geplaatst en in de groef van de mesgeleider worden geschoven.

C. Het werkstuk wordt op de voorste afschermplaat geplaatst en tegen de afschermplaatschakelaar gedrukt. Op dit punt opent de gereedschapshouder het aandrukwiel en drukt op de randband om het rubber door te voeren. Wanneer de kantenband via de rubberen rol het motorwiel bereikt, wordt het werkstuk naar beneden gedrukt. Houd bij het kantenband een bepaalde zijwaartse en neerwaartse kracht aan, zodat het afgedichte werkstuk tegen de trimschakelaar wordt gedrukt en het werkstuk door de snijkop met een gelijkmatige snelheid wordt getrimd.

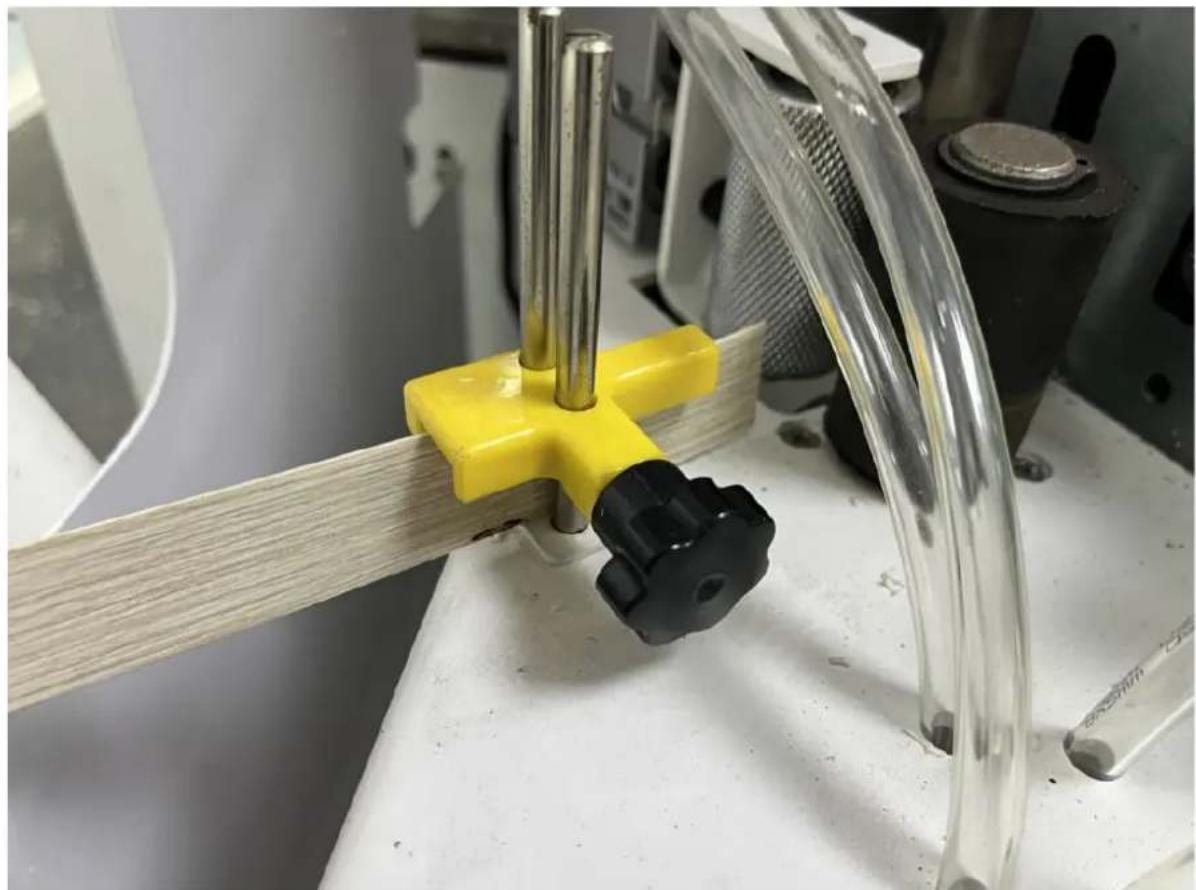

Pas de hoogte van de randstrook aan

1. Maak de voorste begrenzerknop los (Figuur 1):

- Begin met het losdraaien van de knop van de voorste begrenzer. Hierdoor is het mogelijk om aanpassingen te maken in de positionering of meting van de kantenband.

1. Plaats de randband (Figuur 2 en Figuur 3) :

2. Plaats het kantenband in de machine, met name in de meetvleugel van de hoogtebegrenzer. Dit apparaat meet de dikte of hoogte van de kantenband en zorgt zo voor een juiste uitlijning en afstand tijdens het aanbrengen.

3. Zodra de kantenband correct is geplaatst, drukt u de onderste begrenzer (dit is een onderdeel dat ervoor zorgt dat de kantenband stevig op zijn plaats wordt gehouden) tegen de zijstrip (de eigenlijke kantenband).

4. Nadat u de positie hebt bepaald, vergrendelt u de knop om de kantband en de begrenzers op hun plaats te houden.

5. Pas de werkstukhoogte aan (Figuur 4) :

6. Plaats het werkstuk onder het plaatwiel, rekening houdend met de hoogte van het werkstuk (dit is het wiel dat het werkstuk tijdens het gebruik op het oppervlak van het moederbord drukt).

7. Stel het plaatwiel zo in dat het druk uitoefent op het werkstuk en het naar beneden drukt op het hoofdoppervlak van de machine. Zorg ervoor dat er voldoende ruimte tussen de componenten is, zodat de werking soepel verloopt.
8. Om de hoogte of afstand aan te passen, draait u de verstelbare hendel los (zoals weergegeven in Afbeelding 4).
9. Zodra de juiste afstand is bereikt en het plaatwiel correct over het werkstuk is gepositioneerd, vergrendelt u de verstelbare hendel om de instellingen vast te zetten.

3 Pas de hoeveelheid lijm aan

Wanneer de temperatuur van de kantenlijmmachine de bedrijfstemperatuur heeft bereikt, snijdt u een zijstrook (ongeveer 20 cm / 8") om te testen, stelt u de knop voor de lijmhoeveelheid in op de juiste hoeveelheid en laat u de gesmolten lijm gelijkmatig op de randstrook aanbrengen.

Houd er rekening mee dat zodra de smeltlijm is afgekoeld, de verstelknop niet meer kan worden gedraaid, omdat sommige onderdelen geblokkeerd zijn.

4 De dikte van de randstrip aanpassen: Wanneer de randstrip te dun of te zacht is, past u de dikteknop en de bevestigingsschroef aan, zodat de randafdichting goed aansluit.

5 Bediening.

• Wanneer de kantenband aan het werkstuk is bevestigd, oefen dan matige druk uit om het kleefeffect te vergroten.
• Controleer of er geen resten in de kantenlijmmachine zitten en zet vervolgens de startschakelaar van de machine aan. Zodra de temperatuur van de smeltlijm in de tank de ingestelde temperatuur bereikt, gaat het indicatielampje van de motorschakelaar branden. U kunt op de knop drukken om de smeltcyclus het smeltproces te laten versnellen. Wacht, afhankelijk van de gebruikte smeltlijm, tot de lijm volledig gesmolten is.
• Plaats de verwerkingsplaat plat op het paneel en zorg ervoor dat de rand van de plaat zich dicht bij de slagschakelaar op de stopper bevindt. Plaats de verwerkingsplaat vlakbij de met rubber beklede as, ongeveer 5 cm vanaf het beginpunt van de as. Druk op de slagschakelaar met de velrand, waardoor de kantenlijmmachine wordt geactiveerd.
• De afdichtstrip wordt door de cilinderdruk op de toevoerrol naar de as gedreven. Wanneer de randstrook via de met rubber beklede as het aandrijfwiel bereikt, oefent u matige druk uit op het werkstuk en drukt u het tegen het aandrijfwiel om het af te dichten.

3.4. Reiniging en onderhoud

a) Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen voor elke reiniging, afstelling of vervanging van accessoires, of als het apparaat niet wordt gebruikt.
• Wacht tot de draaiende elementen stoppen.
b) Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
c) Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
d) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
e) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
f) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
g) Maak de ventilatieopeningen schoon met een borstel en perslucht.
h) Het apparaat moet regelmatig worden geïnspecteerd om de technische doeltreffendheid ervan te controleren en eventuele schade op te sporen.
i) Gebruik voor reinigen een zachte, vochtige doek.
j) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
k) Reinig het apparaat niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, omdat dit het apparaat kan beschadigen.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

3.5 Problemen oplossen

Probleem	Oorzaak	Oplossing
Machine kan niet starten	Zekering verbrand	Vervang zekering
	1. Onvolledige smelting van smeltlijm	Open het deksel van de smeltpot om de smeltlijm te controleren
	2. Onvoldoende lijm	Lijmknop afstellen
	3. De buigstreep vervormde	Vervang door betere kantenband
	4. Er is nog geen smeltlijm op het lijmwiel aangebracht	Wacht een paar seconden totdat de hete smeltlijm terugvloeit in de smeltpot
Lijm ongelijkmatig op de banding tape	Niet-parallel klevend fineer	Kalibreer de steunplaat opnieuw (zie pagina)
Slechte hechting van de bandtape	1. Door langdurig verwarmen wordt de smeltlijm aangetast	Vervang de smeltlijm
	2. De temperatuur van de smeltlijm is niet de juiste temperatuur	Weet wat de beste werktemperatuur is voor smeltlijm en pas de machinetemperatuur aan
Bandband is niet waterpas	Draaibeweging bevestigd startpunt / duw langzamer dan snelheid	De steunplaat moet tijdens het persen gelijk liggen met het werkstuk. Zorg ervoor dat de rand niet los zit.
Bandband beweegt niet	Wiel of invoerwiel skid	Maak de riemschijf en het invoerwiel schoon
Elektrische start abnormaal	Smeltlijm nog niet opgelost	Temperatuur opnieuw instellen en dan weer starten
Indicator normaal, maar motor draait niet	Motorschakelaar beschadigd	Vervang de motorschakelaar, controleer de bedrading
Abnormale verwarming	Detectie van abnormale verwarming	Neem contact op met een professionele technicus om te controleren op temperatuurdalingen of kortsluitingen

3.6 Schakelschema

Symbool	Beschrijving	Symbool	Beschrijving
L	Faselijn	MA1	Motor voor kantenband
N	Neutrale lijn	MA2	Motor trimmen
FU	Zekering	MA3	Motor trimmen
SBE	Noodstopschakelaar	K	Relais
SB	Aan/uit-knop	SFA	Voetschakelaar
K1	Motorschakelaar	SQ	Eindschakelaar
WK	Temperatuurregelaar	QF	De elektromagnetische klep
HL	Indicatielampje
