NÁVOD K OBSLUZE EDGE-5500Q MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Průmyslová olepovačka hran
Model	MSW-EDGE-5500Q
Jmenovité napětí [V~] / frekvence [Hz]	400/50
Jmenovitý výkon[W]	5300
Hmotnost [kg]	356

1. Obecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými směrnicemi, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li prodloužit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální. Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

Výrobek splňuje příslušné bezpečnostní normy.

Před použitím si přečtěte pokyny.

Výrobek musí být recyklován.

VAROVÁNÍ! nebo POZOR! nebo PAMATUJ! Použitelné na danou situaci. (všeobecné varovné znamení)

Noste protiprachovou masku (ochrana dýchacích cest).

Použijte stráž.

POZOR! Varování před úrazem elektrickým proudem!

POZOR! Rotující části, nebezpečí zachycení!

VAROVÁNÍ: Toxické látky, nebezpečí otravy!

POZOR! Nebezpečí rozdrcení rukou!

Nouzové zastavení!

POZOR! Horký povrch, nebezpečí popálení!

Používejte pouze uvnitř.

NEZAPOMEŃTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.

2. Bezpečnost používání

POZOR!

Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo dokonce smrt.

Výraz „zařízení“ nebo „výrobek“ se v upozorněních a v popisu příručky vztahuje na následující zboží: Průmyslová olepovačka hran

2.1. Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.

b) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Pokud je uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo pokud je provozováno ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do přístroje zvyšuje riziko poškození přístroje a úrazu elektrickým proudem.

c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.

d) Používejte kabel pouze k účelu, ke kterému je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e) Zařízení nepoužívejte, pokud je napájecí kabel poškozený nebo vykazuje zjevné známky opotřebení. Poškozený napájecí kabel by měl vyměnit kvalifikovaný elektrikář nebo servisní středisko výrobce.

f) Abyste předešli úrazu elektrickým proudem, neponořujte kabel, zástrčku nebo zařízení do vody nebo jiných kapalin. Nepoužívejte zařízení na mokrém povrchu.

g) POZOR! NEBEZPEČÍ ŽIVOTA! Při čištění nikdy neponořujte zařízení do vody nebo jiných kapalin.

h) Nepoužívejte ve velmi vlhkém prostředí nebo v bezprostřední blízkosti vodních nádrží.

i) Před prvním použitím prosím zkontrolujte, zda typ síťového napětí a proud odpovídá údajům uvedeným na typovém štítku.

2.2. Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je čisté a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se myslet dopředu, pozorujte, co se děje a při práci s přístrojem používejte zdravý rozum.

b) Zjistíte-li poškození nebo nepravidelný provoz, okamžitě zařízení vypněte a neprodleně nahlaste nadřízenému.

c) Máte-li jakékoli pochybnosti o správném fungování zařízení, obratte se na službu podpory výrobce.

d) Opravu zařízení smí provádět pouze servisní místo výrobce. Nepokoušejte se samostatně provádět jakékoli opravy!

e) V případě požáru použijte k uhašení práškový nebo oxid uhličitý (CO2) hasicí přístroj (určený pro použití na elektrických zařízeních pod napětím).

f) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. Rozptylení může vést ke ztrátě kontroly nad zařízením.
g) Zařízení používejte v dobře větraném prostoru.
h) Zařízení během provozu produkuje prach a nečistoty. Je důležité chránit kolemjdoucí před jejich škodlivými účinky.
i) Pokud existuje riziko zranění nebo smrti, nehody nebo poškození, použijte „NOUZOVÉ ZASTAVENÍ“.
j) Pravidelně kontrolujte stav bezpečnostních štítků. Pokud jsou štítky nečitelné, je třeba je vyměnit.
k) Uschovejte prosím tento návod k dispozici pro budoucí použití. Pokud je toto zařízení předáno třetí straně, je nutné s ním předat i návod.
I) Uchovávejte obalové prvky a malé montážní díly na místě, které není dostupné dětem.
m) Zařízení uložte mimo dosah dětí a zvířat.
n) Pokud je toto zařízení používáno společně s jiným zařízením, je třeba také dodržovat zbývající pokyny k použití.

Zapamatujte si! Při používání zařízení chraňte děti a ostatní kolemjdoucí.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Stroj mohou obsluhovat fyzicky zdatné osoby, které jsou schopné se strojem zacházet, jsou řádně proškoleny, prostudovaly si tento návod k obsluze a prošly školením o bezpečnosti a ochraně zdraví při práci.
c) Při práci se zařízením používejte zdravý rozum a budťe ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
d) Používejte osobní ochranné prostředky požadované pro práci se zařízením, specifikované v části 1 „Legenda“. Používání správných a schválených osobních ochranných prostředků snižuje riziko zranění.
e) Abyste zabránili náhodnému zapnutí zařízení, před připojením ke zdroji napájení se ujistěte, že je vypínač v poloze OFF.
f) Nepřeceňujte své schopnosti. Při používání zařízení udržujte rovnováhu a vždy zůstaňte stabilní. To zajistí lepší kontrolu nad zařízením v neočekávaných situacích.
g) Nenoste volné oblečení nebo šperky. Udržujte vlasy, oděv a rukavice mimo pohyblivé části. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit pohyblivými částmi.
h) Před zapnutím zařízení odstraňte všechny seřizovací nástroje nebo klíče. Nástroj nebo klíč ponechaný v otočné části zařízení může způsobit zranění.
i) Zařízení není hračka. Děti musí být pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát.
j) Pokud má být k zařízení připojeno sání, zkontrolujte všechny spoje a ujistěte se, že jsou těsné. Použití odprašovacího systému může snížit rizika spojená s prachem.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Použijte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.
b) Nepoužívejte zařízení, pokud vypínač "ON/OFF" nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače ON/OFF, jsou nebezpečná, neměla by být provozována a musí být opravena.
c) Před jakýmkoliv nastavením, výměnou příslušenství nebo před odložením zařízení se ujistěte, že je zástrčka odpojena ze zásuvky. Taková opatření sníží riziko náhodné aktivace zařízení.
d) Pokud zařízení nepoužíváte, uložte jej na bezpečném místě, mimo dosah dětí a osob, které nejsou obeznámeny s přístrojem, které si nepřečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.
e) Udržujte zařízení v perfektním technickém stavu. Před každým použitím zkontrolujte, zda nedošlo k obecnému poškození, zejména zkontrolujte pohyblivé součásti, zda nemají prasklé části nebo prvky, a zda nejsou jiné podmínky, které by mohly ovlivnit bezpečný provoz zařízení. Pokud zjistíte poškození, předejte zařízení před použitím k opravě.
f) Udržujte zařízení mimo dosah dětí.
g) Aby byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby.

h) Při přepravě a manipulaci s přístrojem mezi skladem a místem určení dodržujte zásady BOZP pro ruční přepravu platné v zemi, kde bude přístroj používán.
i) Vyhněte se situacím, kdy zařízení během používání přestane fungovat kvůli nadměrnému zatížení. To může vést k přehřátí hnacích prvků a poškození zařízení.
j) Nedotýkejte se kloubových částí nebo příslušenství, pokud nebylo zařízení odpojeno od zdroje napájení.
k) Během práce se zařízením nepohybujte, nenastavujte ani neotáčejte.
I) Nenechávejte tento spotřebič bez dozoru, když je v provozu.
m) Zařízení pravidelně čistěte, abyste zabránili hromadění odolných nečistot.
n) Nepracujte na dvou obrobcích současně.
o) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo konstrukce.
p) Udržujte zařízení mimo zdroje ohně a tepla.
q) Nezakrývejte větrací otvory!
r) POZNÁMKA: Během provozu se některé prvky zařízení velmi zahřívají – nebezpečí opaření!
s) Používejte ochranné brýle. Při práci v prašném prostředí noste navíc protiprachovou masku.
t) Udržujte rukojeti suché, čisté a bez oleje nebo mastnoty.

POZOR! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení budťe ve střehu a používejte zdravý rozum.

3. Použijte pokyny

Olepovačka hran je určena k lepení hran nábytku dýhou, PVC nebo ABS materiály.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

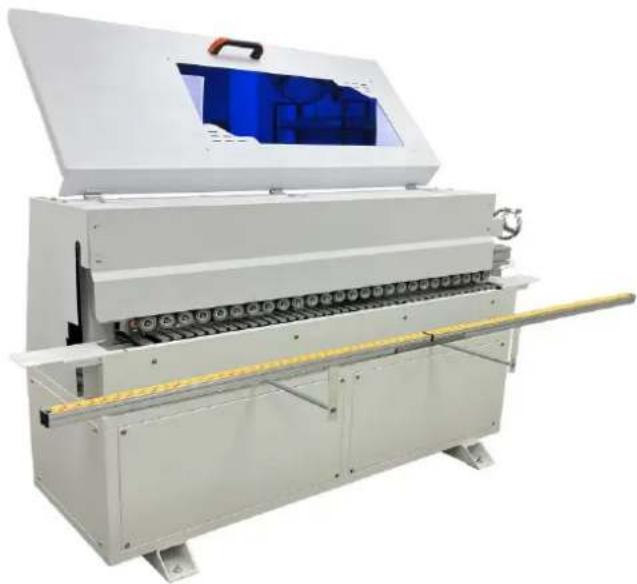

3.1. Popis zařízení

1. Nouzový vypínač: Tlačítko nouzového zastavení stroje.
2. Hlavní vypínač: Hlavní vypínač.
3. Spínač motoru olepování hran: Ovládejte spouštění a zastavování motoru olepování hran.
4. Spínač trimování: Ovládání startu a zastavení motoru trimování.
5. Termostat Nastavení regulace teploty.
6. Ovladač rychlosti: Nastavte rychlost olepování hran.
7. Nožní spínač: Pro zakřivené (profilované plechy) páskovací dopravníkové pásy.
8. Posuvná kolejnice: Pomocná podpěra velkého plechu.
9. Knoflík nastavení zastřihování: Slouží k nastavení výšky zastřihování.
10. Podavač: Přihrádka na olepování okrajů.

3.2. Příprava k použití

UMÍSTĚNÍ SPOTŘEBIČE

Teplota prostředí nesmí být vyšší než 40°C a relativní vlhkost nižší než 85%. Zajistěte dobré větrání v místnosti, ve které je zařízení používáno. Mezi každou stranou zařízení a stěnou nebo jinými předměty by měla být vzdálenost alespoň 10 cm. Zařízení by mělo být vždy používáno, když je umístěno na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob s omezenými duševními a smyslovými funkcemi. Umístěte zařízení tak, abyste měli vždy přístup k napájecí zástrčce. Napájecí kabel připojený ke spotřebiči musí být řádně uzemněn a odpovídat technickým údajům na štítku výrobku.

3.3. Použití zařízení

Po zapnutí napájení se termostat automaticky zahřeje v samořízeném programu.

Neumistujte spotřebič do vlhkých prostor. Během provozu zajistěte dostatečné osvětlení.

Nedovolte dětem v blízkosti dýhovacího stroje.

Nenoste šátek, volnou manžetu, odhalený náhrdelník ani žádné volné oblečení nebo náramky – ty lze vtáhnout do stroje.

Před zapnutím napájení se ujistěte, že je spínač v poloze "Stop-OFF".

Bud'te opatrní! Tavič může dosáhnout vysoké teploty 200 stupňů. Nedotýkejte se oblasti ohřevu kolem tavící nádoby.

Při používání tavící nádoby se doporučuje držet stroj oběma rukama.

Před zahájením práce se ujistěte, že délka drátu je dostatečná a nepřekáží při práci.

Nedotýkejte se hořlavých nebo výbušných materiálů.

Vyhněte se místnostem s vysokou vlhkostí a je zakázáno používat zařízení venku.

Při používání mohou vznikat škodlivé plyny, používejte zařízení v dobře větrané místnosti nebo s maskou s aktivním uhlím.

Po dokončení práce vypněte vypínač topení a vypínač.

Jednotku kdykoli očistěte od přebytečného tavného lepidla.

Stroj by měl být udržován v čistotě.

Dřevo a materiály by měly být skladovány při pokojové teplotě.

Pokud je obsah vlhkosti v obrobku príliš vysoký, bude ovlivněna kvalita adheze.

Při olepování hran zajistěte dostatečný přítlak na obrobek, nedostatečný přítlak ovlivní kvalitu olepování hran.

Tavné lepidlo by mělo být skladováno na chladném a suchém místě.

Když je tavné lepidlo studené, neotevírejte víko kelímku ani knoflík pro nastavení lepidla, aby nedošlo k poškození stroje.

Před olepováním hran se ujistěte, že tavné lepidlo v kelímku je již standardně roztaveno.

Průměr vnitřního oblouku nesmí být menší než 40 mm.

Doporučuje se použít nízkoteplotní tavné lepidlo 120-180°C (maximální teplota nesmí překročit 200°C).

Příprava a uvedení do provozu

Zapněte jednotku na vhodný zdroj energie, zapněte hlavní vypínač, rozsvítí se kontrolka vypínače a zobrazí se ukazatel teploty a po autotestu se teplota zvýší.

Nastavte teplotu ohřevu v tabulce regulace teploty (teplota závisí na bodu tání tavného lepidla a jednotka používá tavné lepidlo se středně nízkou teplotou 120-180 °C). Když ohřev dosáhne nastavené teploty, rozsvítí se kontrolka spínače motoru a stisknutím spínače motoru jej spustíte. Doporučuje se stroj předehřát na 10 minut před utěsněním okrajů před spuštěním motoru, aby se tavné lepidlo úplně roztavilo.

Vložte vzduchové vedení a nastavte tlak vzduchu na 0,4-0,6 MPa (stroj byl seřízen před expedicí z výroby).

Nainstalujte zásobník podavače, vyjměte šroub podavače, nainstalujte držák obráceným způsobem, vyjměte velký šestihranný šroub nad držákem a vyjměte ploché ložisko, poté jej umístěte na podnos mezi dvě plochá ložiska. Šrouby s vnitřním šestihranem jsou upevněny.

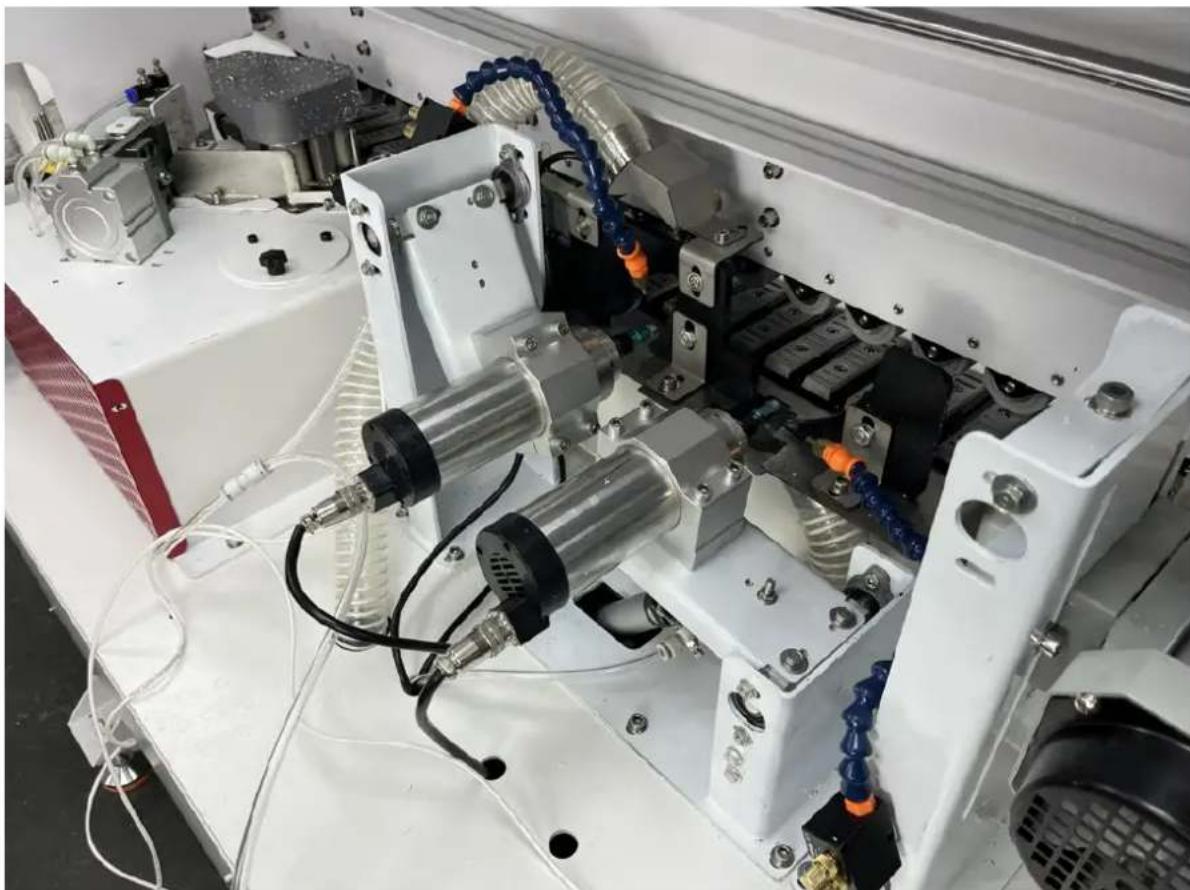

A. Úprava ořezových a řezných hran

1. Umístěte obrobek pod ořezávací hrot, nastavte knoflík nad ořezávačem a upravte vzdálenost mezi hrotem a obrobkem.

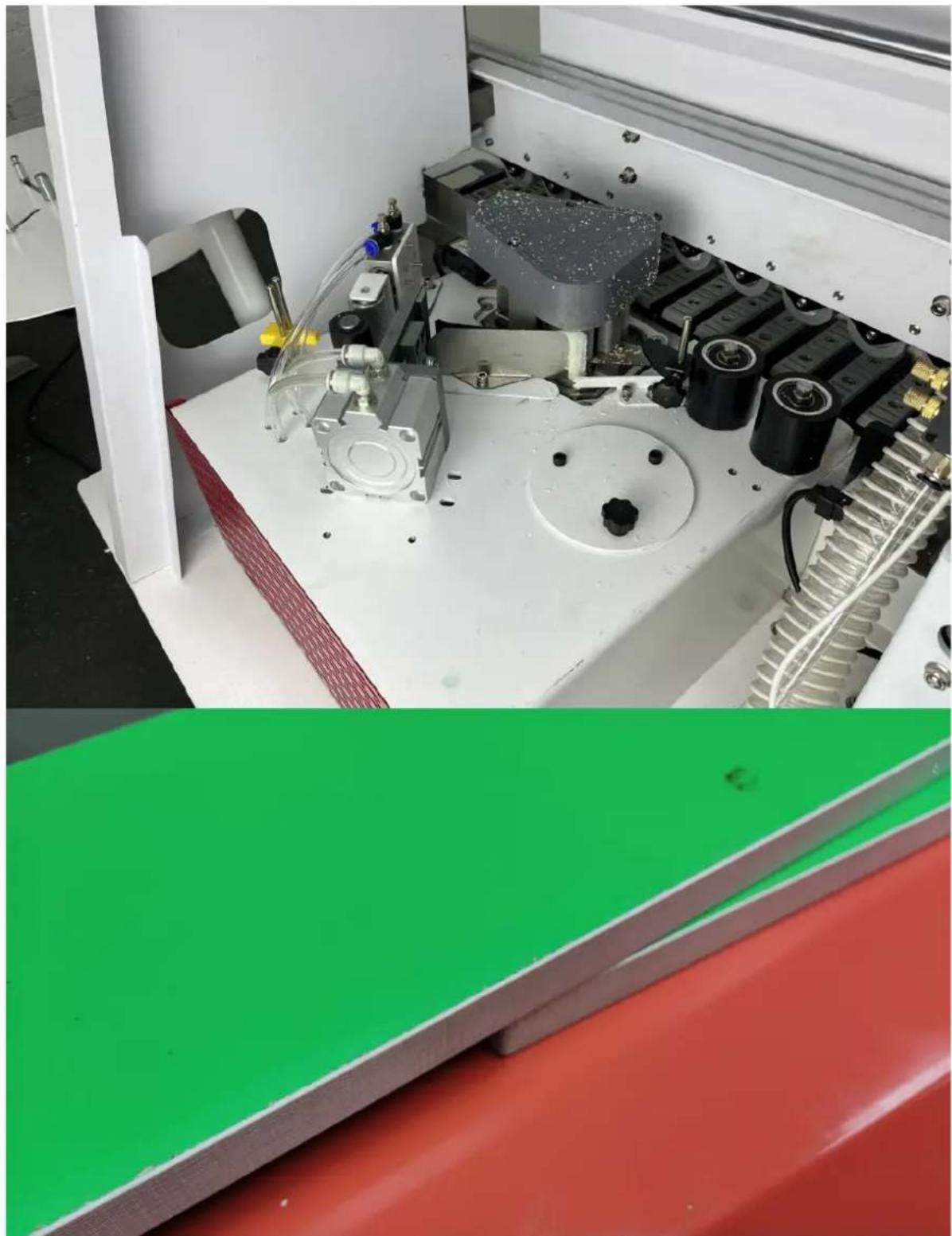

B. Operace olepování a ořezávání hran
1. Když svítí kontrolka spínače motoru, stisknutím spínače spustte motor a stiskněte spínač motoru zastřihování.
2. Okrajová páska se vloží do držáku nástroje a do převodové řemenice.

Okrajovou pásku je třeba umístit mezi podávací kladky a zasunout do vodicí drážky nože.

C. Obrobek se umístí na přední přepážku a přitlačí proti spínačí přepážky. V tomto okamžiku držák nástroje otevře přitlačné kolo a přitlačí okrajový pás pro podávání pryže. Když se okrajová páska dostane přes pogumovací válec na kolo motoru, obrobek je přitlačen dolů. K okrajovému pásku udržujte určitou boční sílu a přítlak, aby byl utěsněný obrobek přitlačen k spínači ořezávání a obrobek byl řezací hlavou ořezán rovnoměrnou rychlostí.

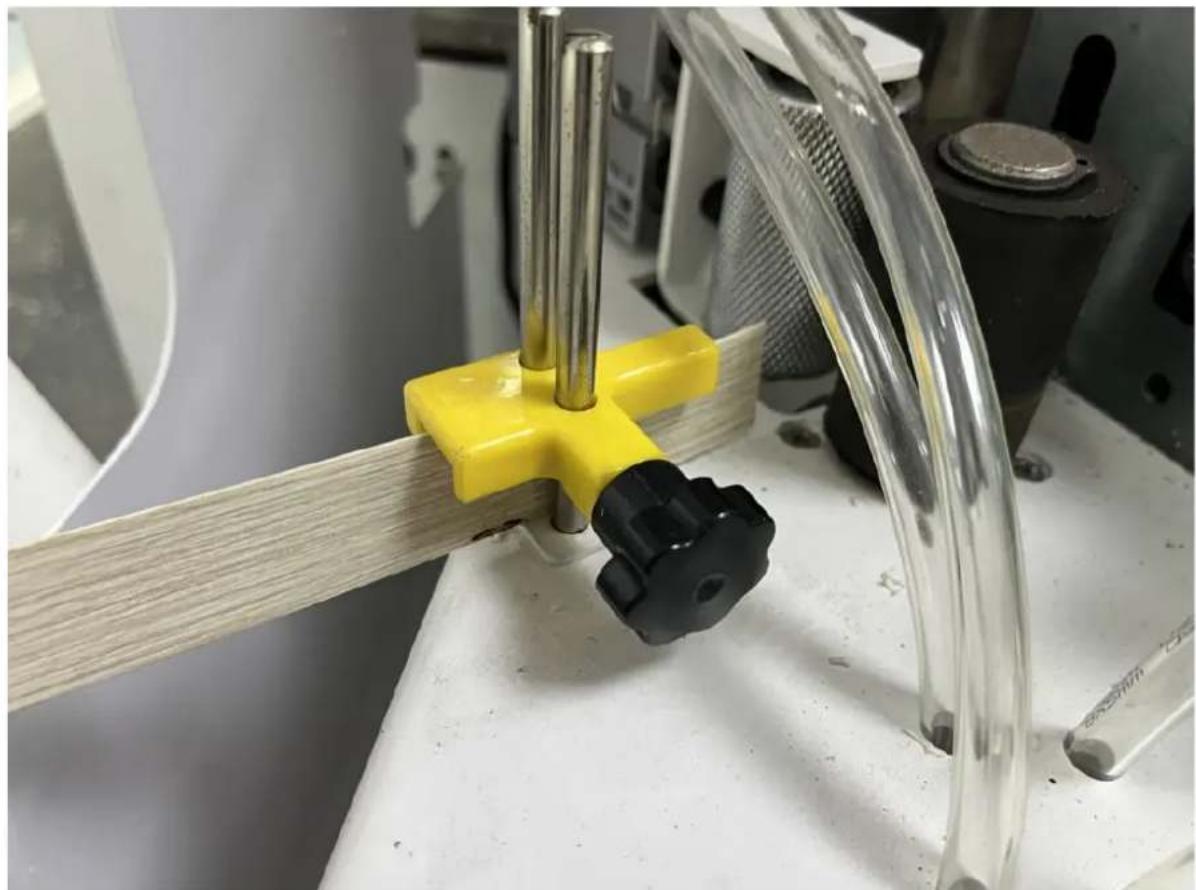

Upravte výšku lemovací lišty

1. Uvolněte knoflík předního omezovače (obrázek 1):

- Začněte uvolněním knoflíku předního omezovače. To umožnuje provádět úpravy v polohování nebo měření okrajového pásu.

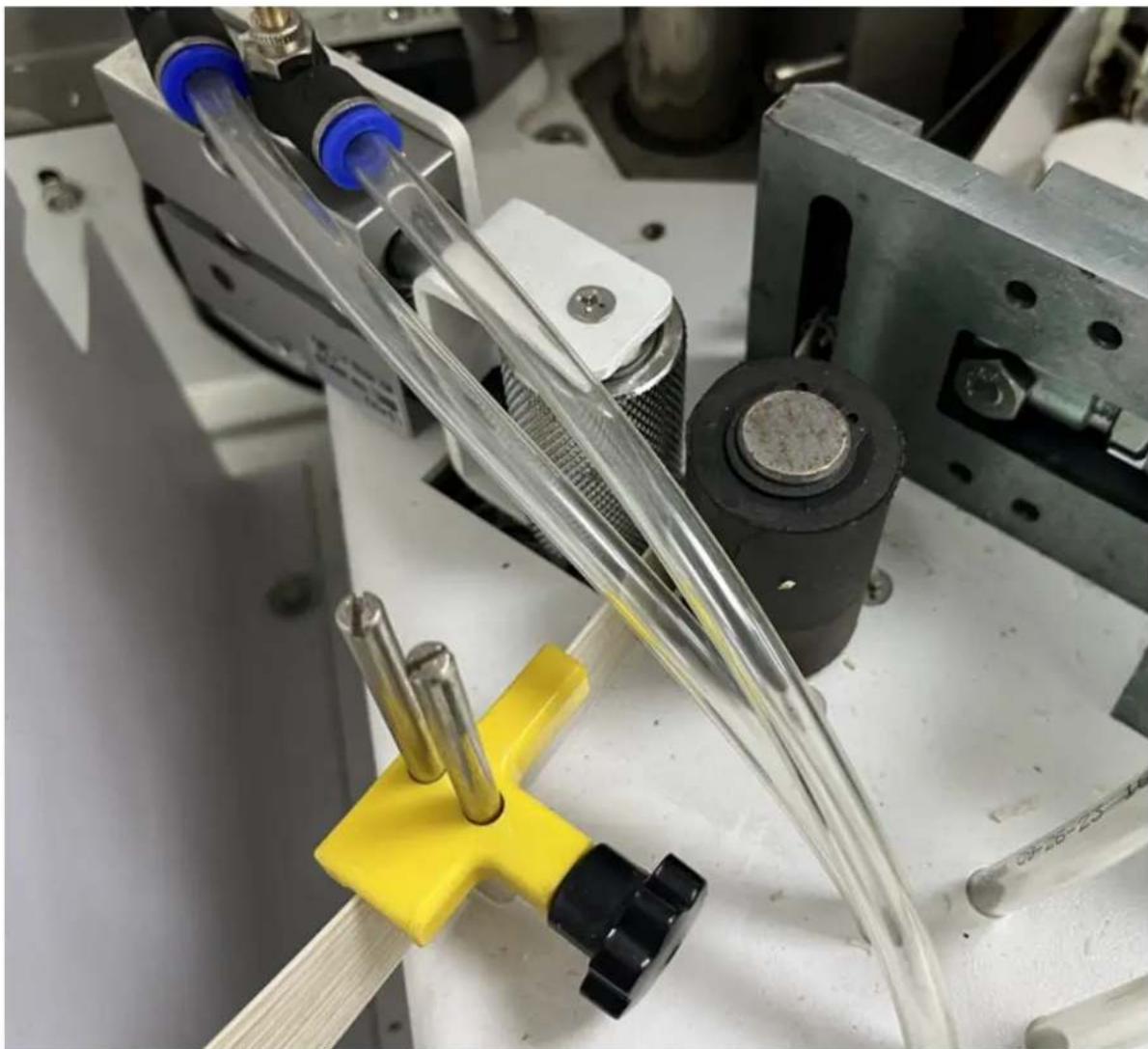

1. Vložte pásek okraje (obrázek 2 a obrázek 3):

2. Vložte okrajovou pásku do stroje, konkrétně do měřícího křídla omezovače výsky . Toto zařízení měří tloušťku nebo výšku okrajového pásku a zajišťuje správné vyrovnání a rozestupy pro proces aplikace.

3. Jakmile je okrajová páska správně umístěna, přitlačte spodní omezovač (to by byla součást, která zajišťuje bezpečné držení okrajové pásky) proti bočnímu pásku (skutečnému okrajovému pásku).

4. Po umístění zajistěte knoflík, abyste zajistili okrajový pás a omezovače na místě.

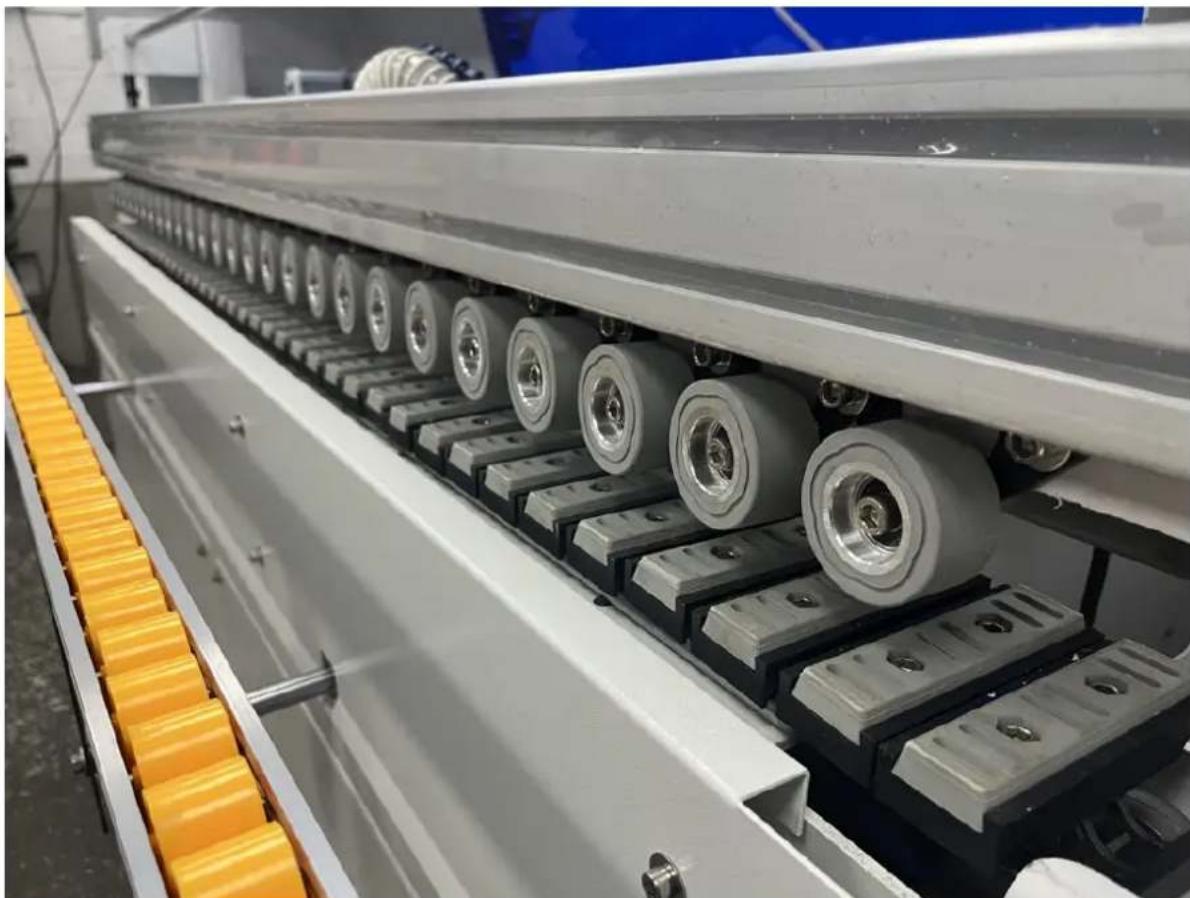

5. Upravte výšku obrobku (obrázek 4) :

6. S ohledem na výšku obrobku umístěte obrobek pod přítlačné kolo (to je kolo, které během provozu přítlačuje obrobek k povrchu hlavní desky).

7. Upravte přítlačné kolo tak, aby vyvíjelo tlak na obrobek a přítlačilo jej dolů k povrchu hlavní desky stroje. Ujistěte se, že mezi součástmi je vhodná vzdálenost, aby operace probíhala hladce.
8. Chcete-li upravit výšku nebo vzdálenost, uvolněte nastavitelnou rukojeť (jak je znázorněno na obrázku 4).
9. Jakmile je dosaženo vhodné vzdálenosti a kotouč je správně umístěn nad obrobkem, uzamkněte nastavitelnou rukojeť, abyste zajistili nastavení.

3 Upravte množství lepidla

Když teplota olepovačky hran dosáhne provozní teploty, odřízněte boční proužek (přibližně 20 cm / 8") pro zkoušku, nastavte knoflík množství lepidla na správné množství a nechte roztavené lepidlo rovnoměrně nanést na okrajový proužek.

Vezměte prosím na vědomí, že jakmile tavné lepidlo vychladne, seřizovacím knoflíkem nelze otáčet, protože některé části jsou zablokované.

4 Nastavení tloušťky okrajového proužku: Když je boční proužek příliš tenký nebo příliš měkký, nastavte knoflík tloušťky a upevňovací šroub tak, aby okrajové těsnění hladce dosedlo.

5 Provoz.

• Když je okrajová páska připevněna k obrobku, použijte mírný tlak, abyste zvýšili lepicí účinek.
• Ujistěte se, že v olepovačce hran nejsou žádné zbytky, a poté zapněte spouštěcí spínač stroje. Když teplota tavného lepidla v nádrži dosáhne nastavené teploty, rozsvítí se kontrolka tlačítka spínače motoru. Stisknutím můžete přepnout a nechat cyklus tání urychlit proces tání. V závislosti na použitém tavném lepidle počkejte, dokud se lepidlo zcela nerozpustí.
• Umístěte pracovní desku naplocho na panel a ujistěte se, že okraj desky je blízko spínače zdvihu na zarážce. Umístěte pracovní desku blízko pogumované hřídele, asi 5 cm od počátečního bodu hřídele. Stiskněte spínač zdvihu okrajem plechu, čímž se aktivuje olepovačka hran.
• Těsnící pás je hnán k hřídeli tlakem válce na podávací kladku. Když okrajový pás dosáhne hnacího kola přes pogumovaný hřídel, mírně zatlačte na obrobek a přitlačte jej k hnacímu kolu pro utěsnění.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním, nastavováním nebo výměnou příslušenství nebo pokud zařízení nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky a nechte zařízení zcela vychladnout.

- Počkejte, až se rotující prvky zastaví.

b) K čištění povrchu používejte pouze nekorozivní čisticí prostředky.
c) Po vyčištění zařízení by měly být všechny části před dalším použitím zcela vysušeny.
d) Skladujte jednotku na suchém, chladném místě, bez vlhkosti a přímého slunečního záření.
e) Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
f) Nedovolte, aby se voda dostala dovnitř zařízení přes otvory v krytu zařízení.
g) Vyčistěte větrací otvory kartáčem a stlačeným vzduchem.
h) Zařízení musí být pravidelně kontrolováno, aby byla kontrolována jeho technická účinnost a zjištěno případné poškození.
i) Na čistění používejte měkký a vlhký hadřík.
j) K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrchový materiál spotřebiče.
k) Zařízení nečistěte kyselými látkami, prostředky pro lékařské účely, ředidly, palivem, oleji nebo jinými chemickými látkami, protože by mohly zařízení poškodit.

LIKVIDACE POUŽITÉ ZAŘÍZENÍ:

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

3.5 Řešení problémů

Problém	Příčina	Řešení
Stroj nelze spustit	Spálení pojistky	Vyměňte pojistku
	1. Neúplné roztavení tavného lepidla	Otevřete kryt tavící nádoby a zkontrolujte tavné lepidlo
	2. Nedostatek lepidla	Nastavte lepicí knoflík
	3. Deformovaný ohybový pruh	Vyměňte za lepší pásku na okraje
	4. Tavné lepidlo ještě nebylo dodáno k lepicímu kotouči	Počkejte několik sekund, než horká tavenina znovu vyteče do tavicí nádoby
Lepidlo nerovnoměrně na pásku	Neparalelní lepicí dýha	Znovu zkalibrujte nosnou desku (viz strana)
Špatná přilnavost lepicí pásky	1. Zahřívání po dlouhou dobu, tavné lepidlo je znehodnoceno	Vyměňte tavné lepidlo
	2. Teplota tavného lepidla není správná	Zjistěte nejlepší pracovní teplotu pro tavné lepidlo a upravte teplotu stroje
Páska není rovná	Přiložený počáteční bod otočením zdvihu / tlak pomalejší než rychlost	Nosná deska by měla být při lisování v jedné rovině s obrobkem. Ujistěte se, že okraj není uvolněný.
Páska se nepohybuje	Smyk kola nebo podávacího kola	Vyčistěte řemenici a podávací kolo
Nenormální elektrický start	Tavné lepidlo ještě není rozpuštěno	Je třeba znovu upravit teplotu a poté spustit
Indikátor normální, ale motor se netočí	Poškozený spínač motoru	Vyměňte spínač motoru, zkontrolujte kabeláž
Abnormální zahřívání	Abnormální detekce zahřívání	Kontaktujte profesionálního technika, aby zkontroloval pokles teploty nebo zkrat

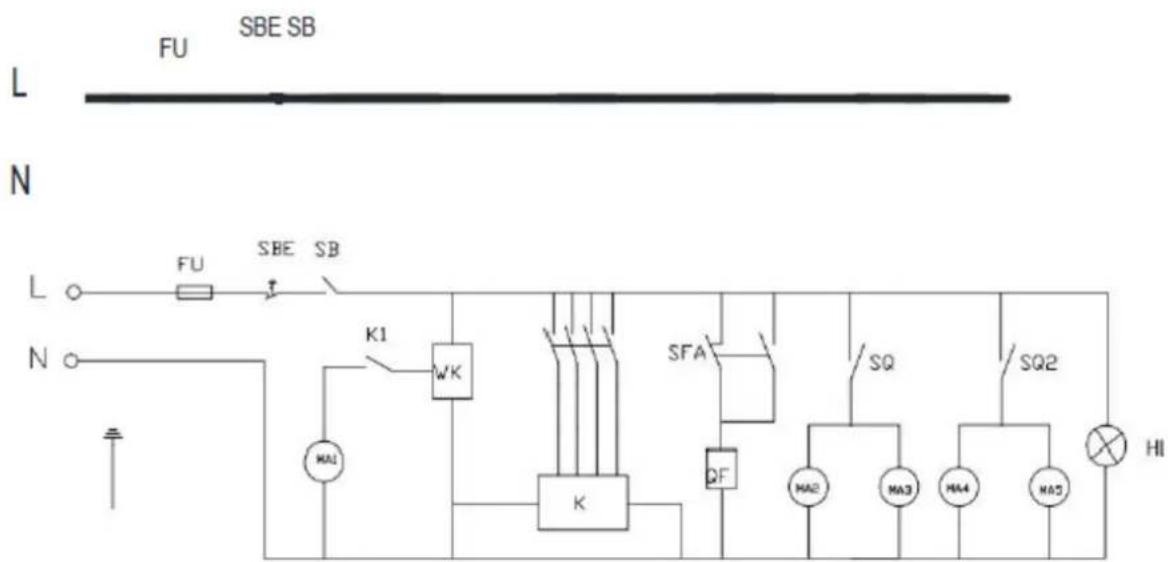

3.6 Schéma zapojení

L FU SBE SB N L FU SBE SB N K1 WK SFA SQ SQ2 MA1 QF MA2 MA3 MA4 MA5 HI

Označení	Popis zařízení	Označení	Popis zařízení
L	Fázová čára	MA1	Motor olepování hran
N	Neutrální čára	MA2	Ořezávací motor
FU	Pojistka	MA3	Ořezávací motor
SBE	Nouzový vypínač	K	Relé
SB	Tlačítko vypínače	SFA	Nožní spínač
K1	Spínač motoru	SQ	Koncový spínač
WK	Kontrola teploty	QF	Elektromagnetický ventil
HL	Kontrolka
