MODE D'EMPLOI EDGE-5500Q MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via info@expondo.com.
Caractéristiques techniques
| Description du paramètre | Valeur du paramètre |
| Nom de produit | Plaqueuse de chants industrielle |
| Modèle | MSW-EDGE-5500Q |
| Tension nominale [V~] / fréquence [Hz] | 400/50 |
| Puissance nominale [W] | 5300 |
| Poids [kg] | 356 |
1. Description générale
Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.
N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR LU ET COMPRIS ATTENTIVEMENT CE MANUEL D'UTILISATION.
Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement les tâches de maintenance. Les données techniques et spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. L'appareil est conçu pour réduire au minimum les risques d'émission de bruit, en tenant compte des progrès technologiques et des possibilités de réduction du bruit.
Légende
Le produit répond aux normes de sécurité en vigueur.
Lire les instructions avant utilisation.
Le produit doit être recyclé.
ATTENTION ! ou ATTENTION ! ou SOUVIENS-TOI ! Applicable à la situation donnée. (panneau d'avertissement général)
Porter un masque anti-poussière (protection des voies respiratoires).
Utilisez la garde.
ATTENTION! Attention aux chocs électriques !
ATTENTION! Pièces rotatives, risque d'enchevêtrement !
AVERTISSEMENT : Substances toxiques, danger d'intoxication !
ATTENTION! Risque d'écrasement des mains !
Arrêt d'urgence !
ATTENTION! Surface chaude, risque de brûlures !
Utiliser uniquement à l'intérieur.
N'OUBLIEZ PAS ! Les dessins de ce manuel sont fournis à titre d'illustration uniquement et peuvent différer du produit réel dans certains détails.
2. Sécurité d'utilisation
ATTENTION!
Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.
Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:
Plaqueuse de chants industrielle
2.1. Sécurité électrique
a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises adaptées réduit le risque de choc électrique.
b) Évitez de toucher les éléments reliés à la terre tels que les tuyaux, les radiateurs, les chaudières et les réfrigérateurs. Le risque de choc électrique est accru si l'appareil relié à la terre est exposé à la pluie, entre en contact direct avec une surface humide ou fonctionne dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque d'endommagement de l'appareil et de choc électrique.
c) Ne pas toucher à l'appareil avec des mains mouillées ou humides.
d) Utilisez le câble uniquement pour l'usage auquel il est destiné. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble éloigné des sources de chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
e) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou par le centre de service du fabricant.
f) Pour éviter tout choc électrique, ne plongez pas le cordon, la fiche ou l'appareil dans l'eau ou d'autres liquides. N'utilisez pas l'appareil sur des surfaces humides.
g) ATTENTION! DANGER DE VIE ! Lors du nettoyage, ne plongez jamais l'appareil dans l'eau ou d'autres liquides.
h) Ne pas utiliser dans des environnements très humides ou à proximité directe de réservoirs d'eau.
i) Avant la première utilisation, veuillez vérifier si le type de tension et le courant du secteur correspondent aux données indiquées sur la plaque signalétique.
2.2. Sécurité au travail
a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil.
b) Si vous constatez des dommages ou un fonctionnement anormal, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur.
c) En cas de doute sur le bon fonctionnement de l'appareil, contactez le service d'assistance du fabricant.
d) Seul le point de service du fabricant est autorisé à réparer l'appareil. N'essayez pas d'effectuer des réparations vous-même !
e) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO2) (destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre.
f) Il est interdit aux enfants ou aux personnes non autorisées de pénétrer dans un poste de travail. Une distraction peut entraîner une perte de contrôle de l'appareil.
g) Utiliser l'appareil dans un espace bien aéré.
h) L'appareil produit de la poussière et des débris pendant son fonctionnement. Il est important de protéger les personnes présentes à proximité de leurs effets nocifs.
i) Utilisez l'« ARRÊT D'URGENCE » en cas de risque de blessure ou de mort, d'accident ou de dommage.
j) Inspectez régulièrement l'état des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées.
k) Veuillez conserver ce manuel à disposition pour référence ultérieure. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui.
I) Conserver les éléments d'emballage et les petites pièces d'assemblage dans un endroit hors de portée des enfants.
m) Stocker le produit hors de la portée des enfants et des animaux.
n) Si cet appareil est utilisé avec un autre équipement, les autres instructions d'utilisation doivent également être respectées.
Important ! Lors de l'utilisation de l'appareil, protégez les enfants et les autres personnes à proximité.
2.3. Sécurité personnelle
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent considérablement altérer la capacité d'utilisation de l'appareil.
b) La machine peut être utilisée par des personnes physiquement aptes à la manipuler, correctement formées, ayant lu ce manuel d'utilisation et ayant reçu une formation en matière de santé et de sécurité au travail.
c) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.
d) Utiliser l'équipement de protection individuelle requis pour travailler avec l'appareil, spécifié dans la section 1 « Légende ». L'utilisation d'équipements de protection individuelle corrects et approuvés réduit le risque de blessure.
e) Pour éviter que l'appareil ne s'allume accidentellement, assurez-vous que l'interrupteur est sur la position OFF avant de le connecter à une source d'alimentation.
f) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues.
g) Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans les pièces mobiles.
h) Retirez tous les outils de réglage ou clés avant de mettre l'appareil en marche. Un outil ou une clé laissé dans la partie tournante de l'appareil peut provoquer des blessures.
i) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
j) Si une aspiration doit être connectée à l'appareil, vérifiez toutes les connexions et assurez-vous qu'elles sont bien serrées. L'utilisation d'un système de dépoussiérage peut réduire les risques associés à la poussière.
2.4. Utilisation sûre de l'appareil
a) Assurez-vous que la roue est installée de manière stable. Utiliser les outils appropriés à la tâche donnée. Un appareil correctement sélectionné exécutera mieux la tâche pour laquelle il a été conçu et de manière plus sûre.
b) N'utilisez pas l'appareil si l'interrupteur « ON/OFF » ne fonctionne pas correctement (n'allume et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur marche/arrêt sont dangereux, ne doivent pas être utilisés et doivent être réparés.
c) Assurez-vous que la fiche est débranchée de la prise avant de tenter tout réglage, tout remplacement d'accessoire ou avant de mettre l'appareil de côté. De telles précautions réduiront le risque d'activation accidentelle de l'appareil.
d) Lorsqu'il n'est pas utilisé, rangez-le dans un endroit sûr, hors de portée des enfants et des personnes ne connaissant pas l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés.
e) Maintenez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'absence de dommages généraux, en particulier les composants mobiles, les pièces ou éléments fissurés et toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont constatés, remettez l'appareil en réparation avant utilisation.
f) Gardez l'appareil hors de portée des enfants.
g) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections montées en usine et ne desserrez aucune vis.
h) Lors du transport et de la manutention de l'appareil entre l'entrepôt et la destination, respectez les principes de santé et de sécurité au travail relatifs aux opérations de transport manuel qui s'appliquent dans le pays où l'appareil sera utilisé.
i) Évitez les situations où l'appareil cesse de fonctionner pendant l'utilisation en raison d'une charge excessive. Cela peut entraîner une surchauffe des éléments d'entraînement et endommager l'appareil.
j) Ne touchez pas les pièces articulées ou les accessoires à moins que l'appareil n'ait été débranché de la source d'alimentation.
k) Ne pas déplacer, régler ou faire pivoter l'appareil pendant le travail.
I) Ne laissez pas cet appareil sans surveillance pendant son utilisation.
m) Nettoyez régulièrement l'appareil pour éviter l'accumulation de saletés tenaces.
n) Ne travaillez pas sur deux pièces en même temps.
o) Il est interdit d'intervenir sur la structure de l'appareil afin d'en modifier les paramètres ou la construction.
p) Gardez l'appareil loin des sources de feu et de chaleur.
q) Ne pas couvrir les ouvertures de ventilation!
r) REMARQUE : Pendant le fonctionnement, certains éléments de l'appareil deviennent très chauds – risque de brûlure !
s) Utilisez des lunettes de protection. Lorsque vous travaillez dans un environnement poussièreux, portez également un masque anti-poussière.
t) Gardez les poignées sèches, propres et exemptes d'huile ou de graisse.
ATTENTION! Malgré la conception sûre de l'appareil et ses dispositifs de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.
3. Directives d'utilisation
La plaqueuse de chants est conçue pour coller les bords de meubles avec des matériaux en placage, en PVC ou en ABS.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

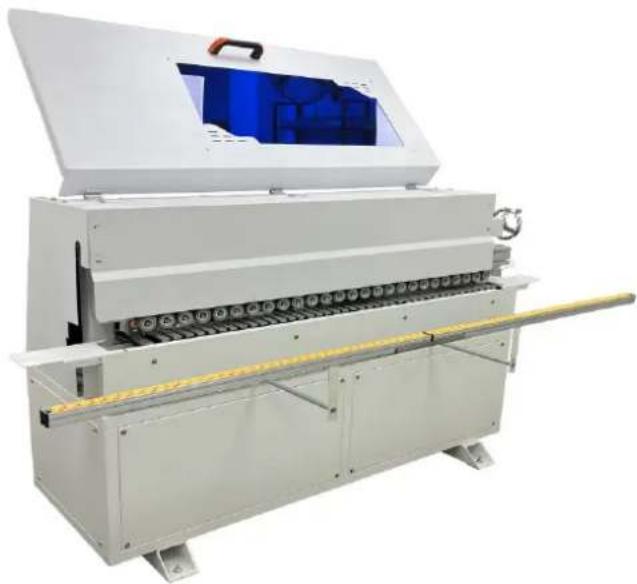

3.1. Description de l'appareil
-
Interrupteur d'arrêt d'urgence : Bouton d'arrêt d'urgence de la machine.
-
Interrupteur d'alimentation : Interrupteur d'alimentation principal.
-
Interrupteur du moteur de placage de chants : contrôle le démarrage et l'arrêt du moteur de placage de chants.
-
Interrupteur de coupe : contrôle le démarrage et l'arrêt du moteur de coupe.
-
Thermostat Réglage de la température.
-
Bouton de contrôle de vitesse : Réglez la vitesse de placage des chants.
-
Interrupteur à pédale : pour bandes transporteuses de chants courbes (tôles profilées).
- Rail coulissant : Support auxiliaire de grandes tôles.
- Bouton de réglage de la coupe : utilisé pour régler la hauteur de coupe.
- Bac d'alimentation : Bac de placage de chants.
3.2. Préparation à l'utilisation
EMPLACEMENT DE L'APPAREIL
La température ambiante ne doit pas être supérieure à 40°C et l'humidité relative doit être inférieure à 85%. Assurez une bonne ventilation dans la pièce dans laquelle l'appareil est utilisé. Il doit y avoir une distance d'au moins 10 cm entre chaque côté de l'appareil et le mur ou d'autres objets. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre, ignifuge et sèche, et être hors de portée des enfants et des personnes ayant des fonctions mentales et sensorielles limitées. Positionnez l'appareil de manière à avoir toujours accès à la prise d'alimentation. Le cordon d'alimentation connecté à l'appareil doit être correctement mis à la terre et correspondre aux détails techniques figurant sur l'étiquette du produit.

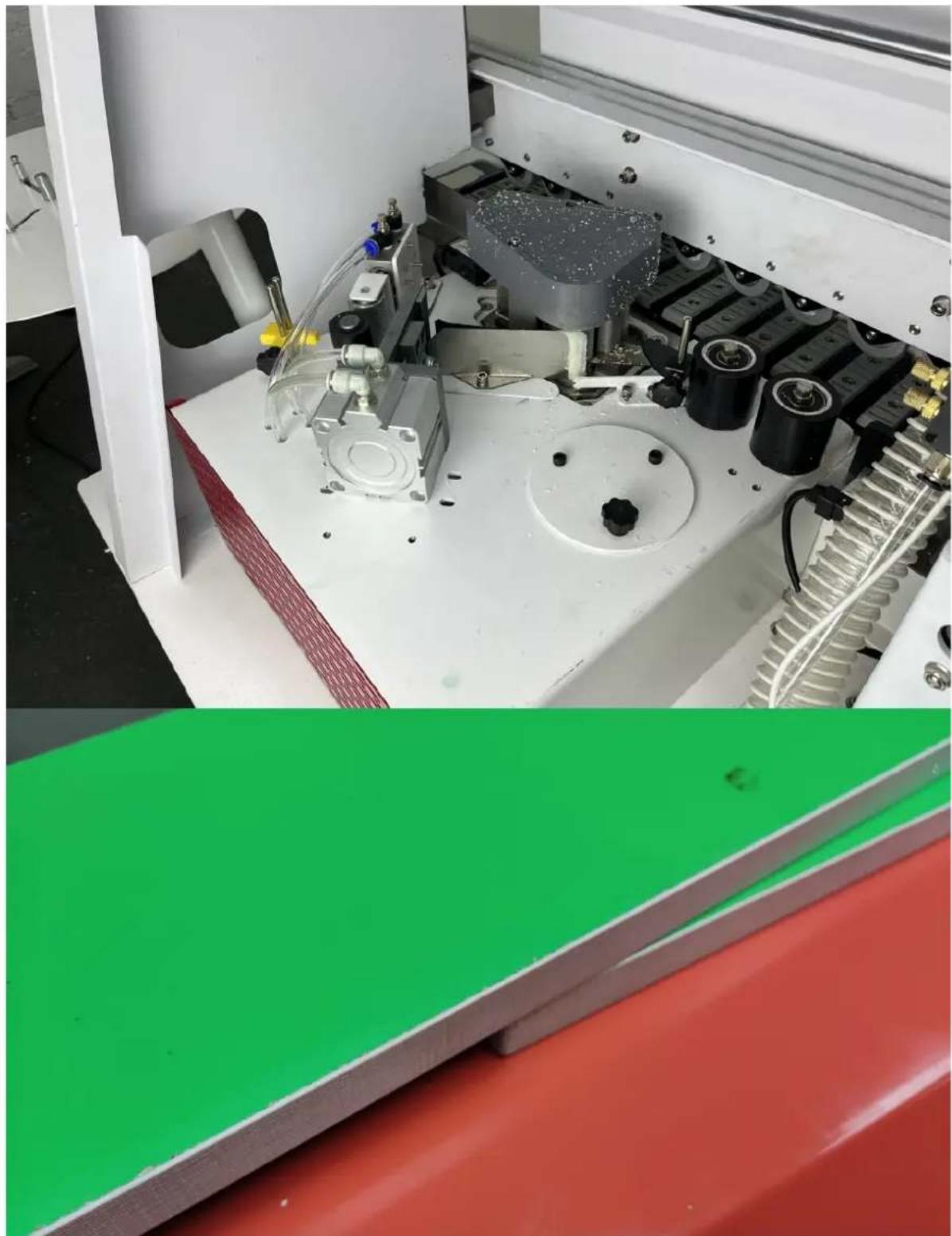

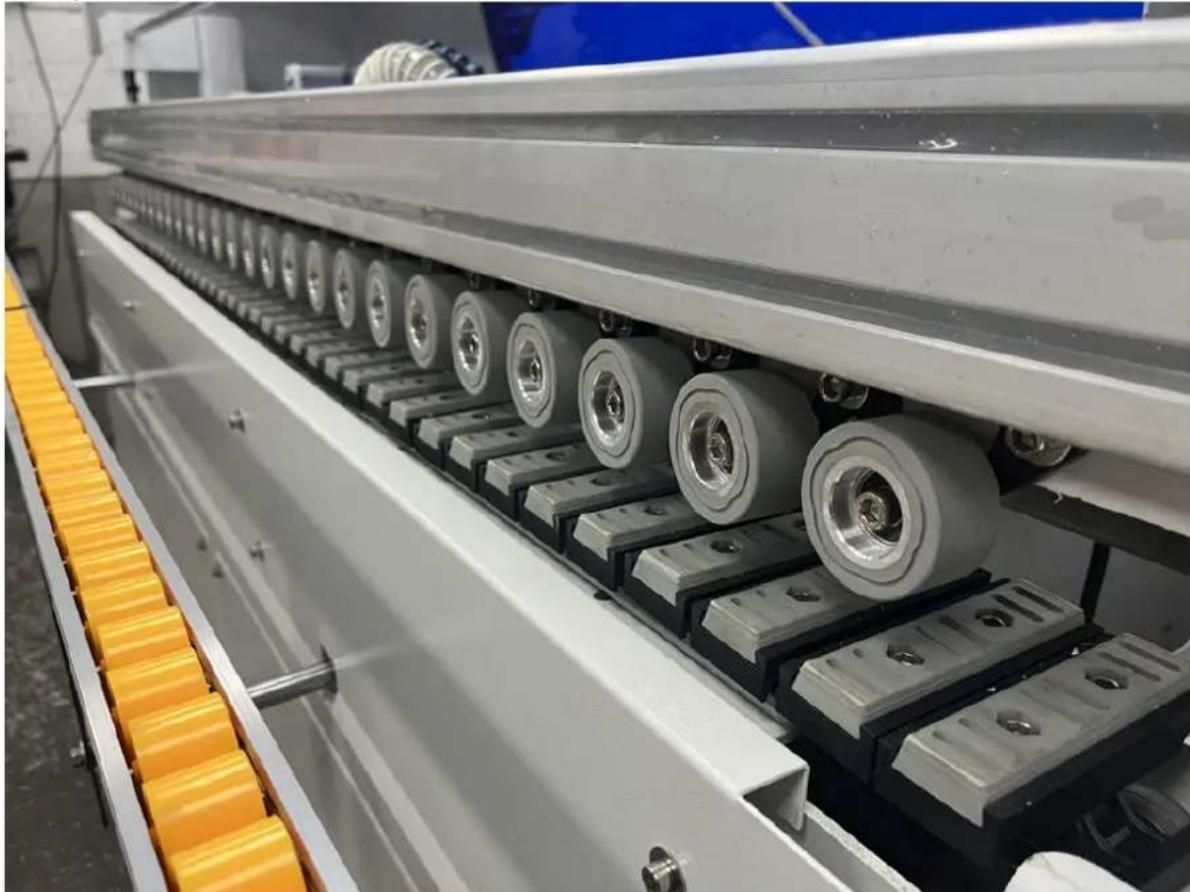

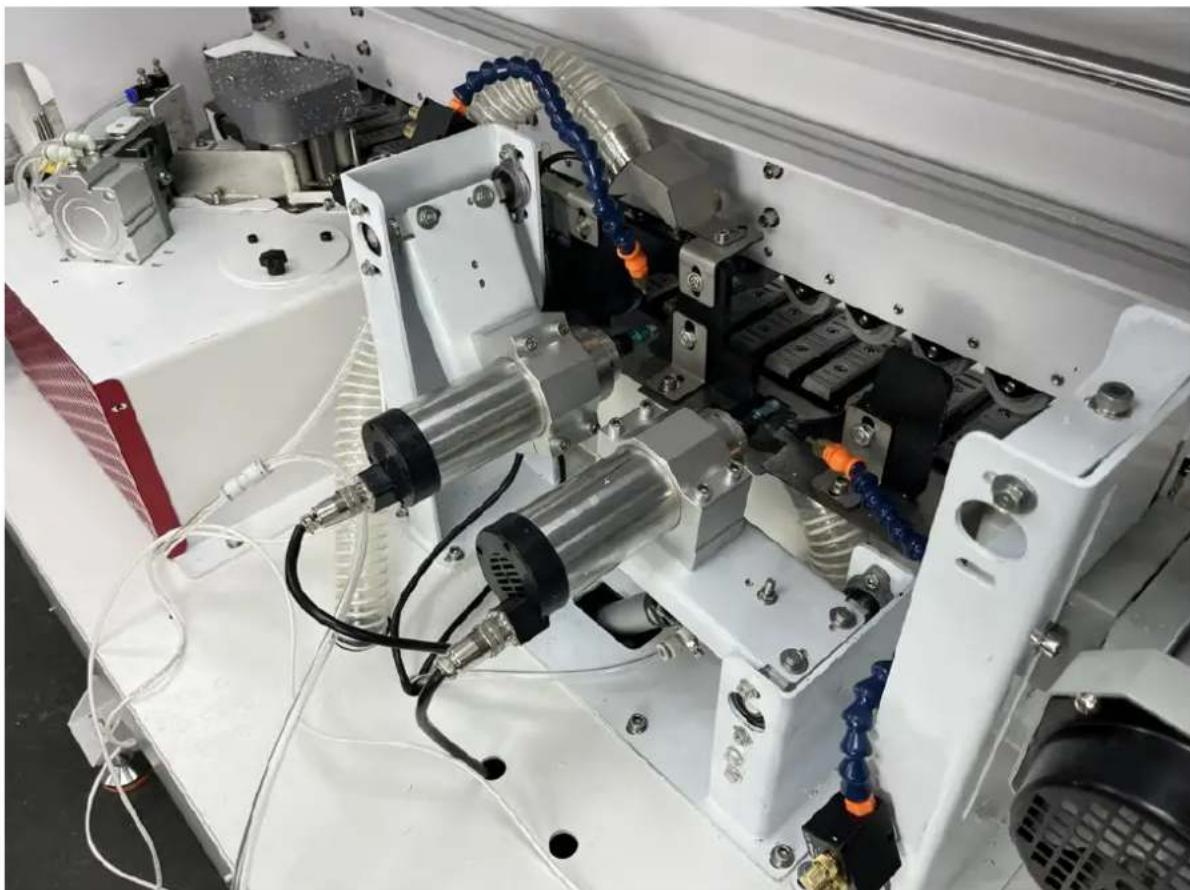

3.3. Utilisation de l'appareil
Dès la mise sous tension, le thermostat chauffe automatiquement selon un programme auto-contrôlé.
Ne placez pas l'appareil dans des zones humides. Assurer un éclairage adéquat pendant le fonctionnement.
Ne laissez pas les enfants s'approcher de la machine à placage.
Ne portez pas d'écharpe, de manchettes amples, de colliers exposés ou de vêtements ou bracelets amples : ils peuvent être aspirés dans la machine.
Assurez-vous que l'interrupteur est en position « Stop-OFF » avant de mettre l'appareil sous tension.
Sois prudent! Le fondoir peut atteindre une température élevée de 200 degrés. Ne touchez pas la zone de chauffe autour du pot de fusion.
Lors de l'utilisation du creuset, il est recommandé de tenir la machine à deux mains.
Avant de commencer le travail, assurez-vous que la longueur du fil est suffisante et ne gène pas le travail. Ne touchez pas de matières inflammables ou explosives.
Evitez les pièces à forte humidité et il est interdit d'utiliser l'appareil à l'extérieur.
Des gaz nocifs peuvent être produits lors de l'utilisation, utilisez l'appareil dans une pièce bien aérée ou avec un masque au charbon actif.
Une fois le travail terminé, éteignez l'interrupteur de chauffage et l'interrupteur d'alimentation.
Nettoyez l'appareil de tout excès de colle thermofusible à tout moment.
La machine doit être maintenue propre.
Le bois et les matériaux doivent être stockés à température ambiante.
Lorsque la teneur en humidité de la pièce est trop élevée, la qualité de l'adhérence sera affectée.
Lors du placage des chants, assurez-vous d'exercer une pression adéquate sur la pièce. Une pression insuffisante affectera la qualité du placage des chants.
L'adhésif thermofusible doit être stocké dans un endroit frais et sec.
Lorsque la colle thermofusible est froide, n'ouvrez pas le couvercle du creuset ni le bouton de réglage de la colle pour éviter d'endommager la machine.
Avant de procéder au placage des chants, assurez-vous que la colle thermofusible dans le creuset est déjà fondue en standard.
Le diamètre de la courbe intérieure ne doit pas être inférieur à 40 mm.
Il est recommandé d'utiliser une colle thermofusible basse température de 120-180°C (la température maximale ne doit pas dépasser 200°C).
Préparation et mise en service
Allumez l'appareil sur une source d'alimentation appropriée, allumez l'interrupteur d'alimentation, l'indicateur de l'interrupteur s'allumera et la jauge de contrôle de la température s'affichera et la température augmentera après l'auto-test.
Réglez la température de chauffage dans le tableau de contrôle de la température (la température dépend du point de fusion de l'adhésif thermofusible, et l'unité utilise un adhésif thermofusible à température moyenne-basse de 120-180 °C). Lorsque le chauffage atteint la température réglée, le voyant de l'interrupteur du moteur s'allume et appuyez sur l'interrupteur du moteur pour le démarrer. Il est recommandé de préchauffer la machine pendant 10 minutes avant de sceller les bords avant de démarrer le moteur pour permettre à la colle thermofusible de fondre complètement.
Insérez la conduite d'air et réglez la pression d'air à 0,4-0,6 MPa (la machine a été réglée avant de quitter l'usine).
Installez le plateau d'alimentation, retirez la vis du plateau d'alimentation, installez le support en sens inverse, retirez la grande vis à six pans creux au-dessus du support et retirez le roulement plat, puis placez-le sur le plateau d'alimentation entre les deux roulements plats. Les vis à tête creuse sont fixes.
A. Réglage des bords de coupe et de rognage
- Placez la pièce sous la pointe de coupe, ajustez le bouton au-dessus de la tondeuse et ajustez la distance entre la pointe et la pièce.
B. Opération de placage et de rognage des chants
1. Lorsque le voyant de l'interrupteur du moteur est allumé, appuyez sur l'interrupteur pour démarrer le moteur et appuyez sur l'interrupteur du moteur de coupe.
2. La bande de bord est insérée dans le porte-outil et dans la poulie de transmission.
La bande de chant doit être placée entre les poulies d'alimentation et insérée dans la rainure du guide-couteau.
C. La pièce est placée sur le déflecteur avant et pressée contre l'interrupteur du déflecteur. À ce stade, le porte-outil ouvre la roue de presse et appuie sur la bande de bord pour alimenter le caoutchouc. Lorsque la bande de chant atteint la roue du moteur à travers le rouleau en caoutchouc, la pièce est pressée vers le bas. Sur la bande de chant, maintenez une certaine force latérale et une certaine force d'appui, de sorte que la pièce scellée soit pressée contre l'interrupteur de coupe et que la pièce soit coupée par la tête de coupe à une vitesse uniforme.
Régler la hauteur de la bande de bordure

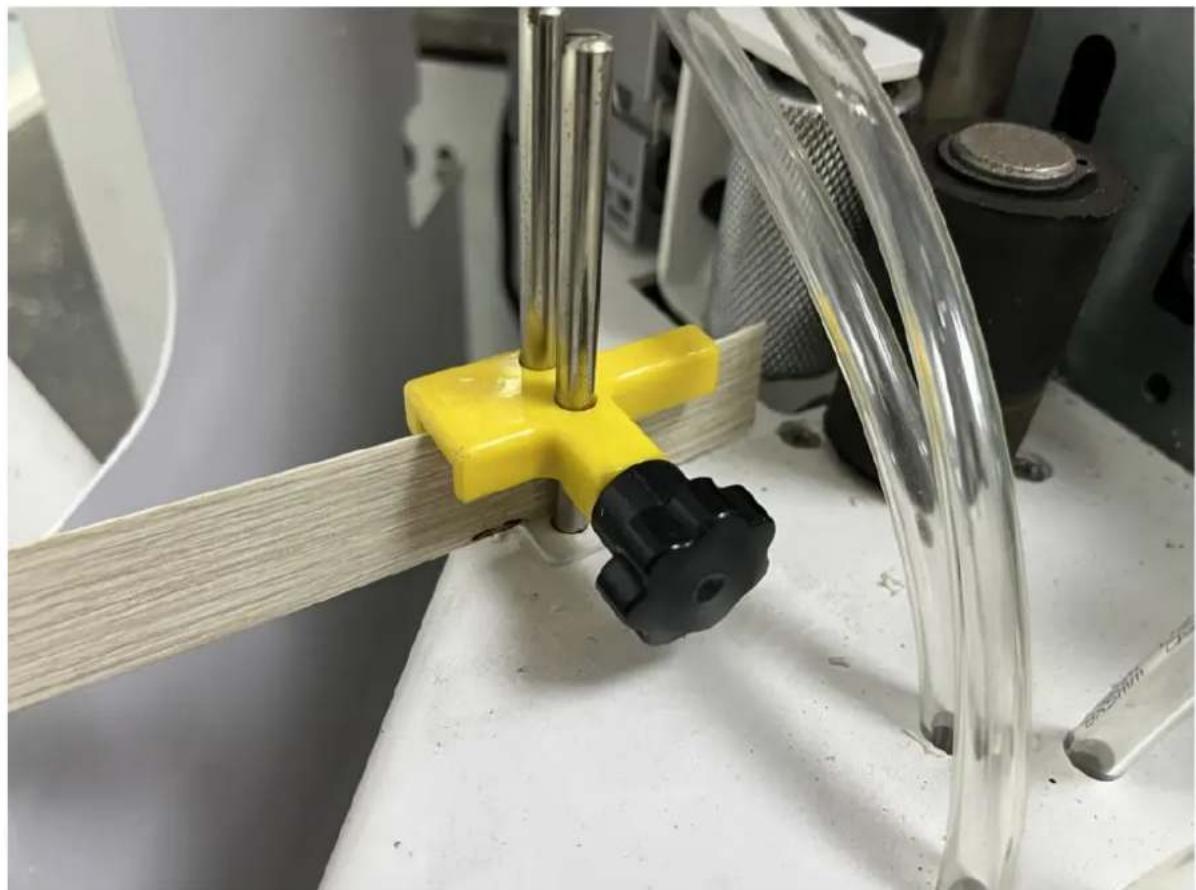

- Desserrez le bouton du limiteur avant (Figure 1):
- Commencez par desserrer le bouton du limiteur avant. Cela permet d'effectuer des ajustements dans le positionnement ou la mesure de la bande de chant.
-

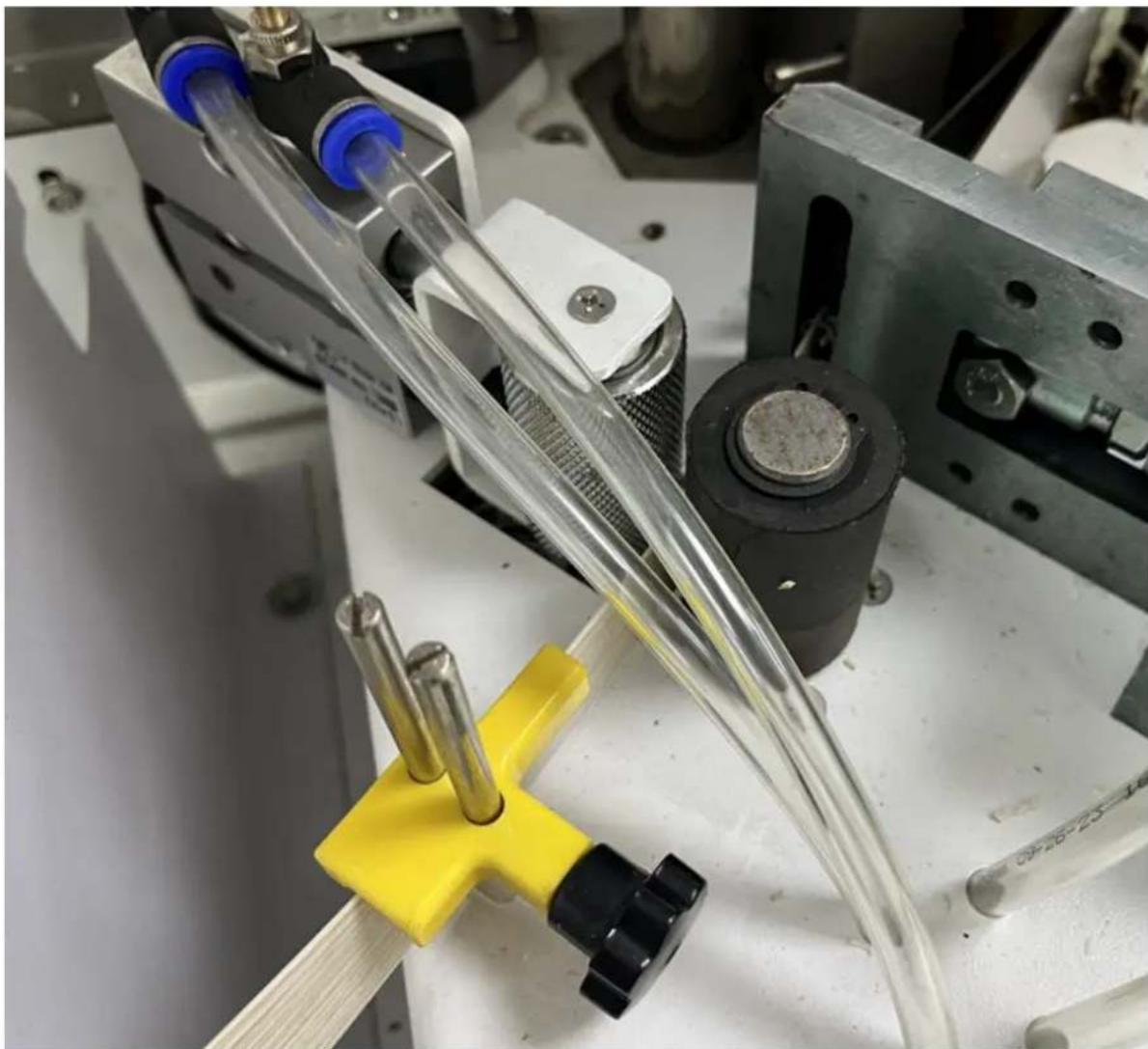

Insérer la bande de chant (Figure 2 et Figure 3) :
-
Insérer la bande de chant dans la machine, plus précisément dans l'aile de mesure du limiteur de hauteur. Cet appareil mesure l'épaisseur ou la hauteur de la bande de chant, garantissant un alignement et un espacement appropriés pour le processus d'application.
- Une fois la bande de chant correctement placée, appuyez le limiteur inférieur (il s'agit d'un composant qui garantit que la bande de chant est maintenue en place en toute sécurité) contre la bande latérale (la bande de chant proprement dite).
-
Après le positionnement, verrouillez le bouton pour fixer la bande de chant et les limiteurs en place.
-
Régler la hauteur de la pièce (Figure 4) :
-
En vous référant à la hauteur de la pièce, placez la pièce sous la roue du plateau (il s'agit de la roue qui presse la pièce sur la surface de la carte principale pendant le fonctionnement).
- Réglez la roue du plateau de manière à ce qu'elle applique une pression sur la pièce et la presse contre la surface de la carte principale de la machine. Assurez-vous qu'il y a un espacement approprié entre les composants pour que l'opération se déroule correctement.
• Pour régler la hauteur ou l'espacement, desserrez la poignée réglable (comme illustré à la figure 4). - Une fois l'espacement approprié atteint et la roue du plateau correctement positionnée sur la pièce, verrouillez la poignée réglable pour sécuriser les réglages.
3 Ajustez la quantité de colle
Lorsque la température de la plaqueuse de chants atteint la température de fonctionnement, coupez une bande latérale (environ 20 cm / 8") pour tester, ajustez le bouton de quantité de colle à la bonne quantité et laissez la colle fondue s'appliquer uniformément sur la bande de chant.
Veuillez noter qu'une fois la colle thermofusible refroidie, le bouton de réglage ne peut plus être tourné car certaines pièces sont bloquées.
4 Réglage de l'épaisseur de la bande de bord : Lorsque la bande latérale est trop fine ou trop molle, ajustez le bouton d'épaisseur et la vis de fixation pour que le joint de bord s'adapte parfaitement.
5 Opération.
- Lorsque la bande de chant est fixée à la pièce, appliquez une pression modérée pour augmenter l'effet de collage.
- Vérifiez qu'il n'y a aucun résidu dans la plaqueuse de chants, puis allumez l'interrupteur de démarrage de la machine. Lorsque la température de la colle thermofusible dans le réservoir atteint la température réglée, le voyant du bouton de l'interrupteur du moteur s'allume. Vous pouvez appuyer pour basculer et permettre au cycle de fusion d'accélérer le processus de fusion. En fonction de la colle thermofusible utilisée, attendez que la colle soit complètement fondue.
- Placez la plaque de traitement à plat sur le panneau, en vous assurant que le bord de la carte est proche de l'interrupteur de course sur la butée. Positionnez la plaque de traitement près de l'arbre recouvert de caoutchouc, à environ 5 cm du point de départ de l'arbre. Appuyez sur l'interrupteur de course avec le bord de la feuille, ce qui active la plaqueuse de chants.
- La bande d'étanchéité est entraînée vers l'arbre par la pression du cylindre sur la poulie d'alimentation. Lorsque la bande de bord atteint la roue motrice à travers l'arbre recouvert de caoutchouc, appliquez une pression modérée sur la pièce et appuyez-la contre la roue motrice pour l'étanchéité.
3.4. Nettoyage et entretien
a) Débranchez la fiche secteur et laissez l'appareil refroidir complètement avant chaque nettoyage, réglage ou remplacement d'accessoires, ou si l'appareil n'est pas utilisé.
- Attendez que les éléments rotatifs s'arrêtent.
b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de l'utiliser à nouveau.
d) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.
e) Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.
f) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.
g) Nettoyez les évents avec une brosse et de l'air comprimé.
h) L'appareil doit être inspecté régulièrement pour vérifier son efficacité technique et repérer d'éventuels dommages.
i) Nettoyez avec un chiffon doux et légèrement humide.
j) N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.
k) Ne nettoyez pas l'appareil avec une substance acide, des agents à usage médical, des diluants, du carburant, des huiles ou d'autres substances chimiques car cela pourrait endommager l'appareil.
ÉLIMINATION DES APPAREILS USAGÉS :
Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.
Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
3.5 Résolution de problèmes
| Problème | Cause | Solution |
| La machine ne peut pas démarrer | Fusible brûlé | Remplacer le fusible |
| 1. Fusion incomplète de la colle thermofusible | Ouvrez le couvercle du pot de fusion pour vérifier la colle thermofusible | |
| 2. Colle insuffisante | Régler le bouton de collage | |
| 3. La bande de flexion est déformée | Remplacer par un meilleur ruban de chant | |
| 4. La colle thermofusible n'a pas encore été fournie à la roue de colle | Attendez quelques secondes pour que la colle thermofusible reflue dans le pot de fusion. | |
| Collez de manière inégale sur le ruban adhésif | Placage adhésif non parallèle | Recalibrer la plaque de support (voir page) |
| Mauvaise adhérence du ruban adhésif | 1. Chauffer pendant une longue période peut détériorer la colle thermofusible | Changer la colle thermofusible |
| 2. La température de la colle thermofusible n'est pas correcte | Connaître la meilleure température de travail pour la colle thermofusible et ajuster la température de la machine | |
| Le ruban adhésif n'est pas de niveau | Point de départ attaché à la course de torsion / poussée plus lente que la vitesse | La plaque de support doit être au ras de la pièce lors du pressage. Assurez-vous que le bord n'est pas lâche. |
| Le ruban adhésif ne bouge pas | Patin de roue ou de roue d'alimentation | Nettoyer la poulie à courroie et la roue d'alimentation |
| Démarrage électrique anormal | Colle thermofusible pas encore dissoute | Il faut réajuster la température, puis commencer à courir |
| Indicateur normal, mais le moteur ne tourne pas | Interrupteur du moteur endommagé | Remplacer l'interrupteur du moteur, vérifier le câblage |
| Échauffement anormal | Détection de surchauffe anormale | Contactez un technicien professionnel pour vérifier les chutes de température ou les courts-circuits |

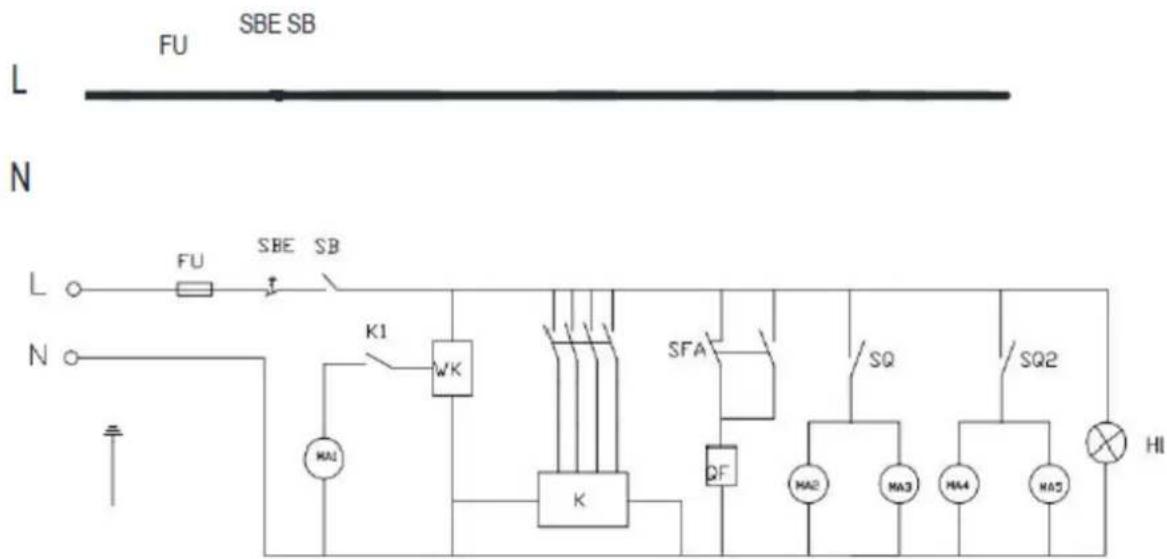

3.6 Schéma électrique
| L | Ligne de phase | MA1 | Moteur de placage de chants |
| N | Ligne neutre | MA2 | Moteur de coupe |
| Fu | Fusible | MA3 | Moteur de coupe |
| SBE | Interrupteur d'arrêt d'urgence | K | Relais |
| SB | Bouton d'alimentation | SFA | Interrupteur à pied |
| K1 | Interrupteur moteur | SQ | Interrupteur de fin de course |
| Semaine de la semaine | Régulation de la température | QF | La vanne électromagnétique |
| HL | Voyant |
