BRUKSANVISNING EDGE-5500Q MSW

Rør ikke ved brandfarlige eller eksplosive materialer.

Træ og materialer skal opbevares ved stuetemperatur.

Forberedelse og ibrugtagning

3.4. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Industriell kantbändmaskin
Modell	MSW-EDGE-5500Q
Nominell spenning [V~] / frekvens [Hz]	400/50
Nominell effekt [W]	5300
Vekt [kg]	356

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSELI eller FORSIKTIGI eller HUSKI Gjelder for den aktuelle situasjonen. (generelt advarselsskilt)

Bruk støvmaske (beskyttelse av luftveiene).

Bruk vakt.

OBS! Advarsel om elektrisk støt!

OBS! Roterende deler, fare for sammenfiltring!

OBS! Fare for knusing av hender!

Nødstopp!

Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Industriell kantbåndmaskin

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.

c) Ikke ta på enheten med våte eller fuktige hender.

d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

e) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.

f) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.

g) OBS! LIVSFARE! Senk aldri apparatet ned i vann eller andre væsker under rengjøring.

h) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.

i) Før første gangs bruk, kontroller om hovedspenningstypen og strømmen samsvarer med de angitte dataene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.

b) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.

c) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.

d) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!

e) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
f) Det er forbudt for barn og uvedkommende å oppholde seg på arbeidsplassen. En distraksjon kan føre til at du mister kontrollen over enheten.
g) Bruk apparatet i et godt ventilert rom.
h) Apparatet produserer støv og rusk under drift. Det er viktig å beskytte tilskuere mot skadevirkningene.
i) Bruk "N∅DSTOPP" hvis det er fare for personskade, dødsfall, ulykke eller skade.
j) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
k) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
I) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
m) Hold enheten borte fra barn og dyr.
n) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere når du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Maskinen kan betjenes av fysisk skikkete personer som er i stand til å håndtere maskinen, som har fått nødvendig opplæring, som har lest denne bruksanvisningen og som har fått opplæring i helse og sikkerhet på arbeidsplassen.
c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
d) Bruk det personlige verneutstyret som kreves for å arbeide med enheten, som angitt i avsnitt 1 "Forklaring". Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
e) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
f) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
g) Ikke bruk løse klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan sette seg fast i bevegelige deler.
h) Fjern alle justeringsverktøy og skiftenøkler før du slår på apparatet. Et verktøy eller en nøkkel som blir sittende igjen i den roterende delen av apparatet kan forårsake personskader.
i) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
j) Hvis suget skal kobles til enheten, må du kontrollere alle tilkoblinger og sørge for at de er tette. Bruk av et avstøvingssystem kan redusere risikoen forbundet med støv.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
f) Oppbevar enheten utilgjengelig for barn.
g) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.

h) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
i) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
j) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
k) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
I) Ikke la apparatet være uten tilsyn når det er i bruk.
m) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
n) Ikke arbeid på to arbeidsstykker samtidig.
o) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
p) Hold produktet borte fra ild og varmekilder.
q) Ventilasjonsåpningene må ikke tildekkes!
r) MERK: Under drift blir enkelte deler av enheten svært varme – fare for skålding!
s) Bruk vernebriller. Når du arbeider i støvete omgivelser, bruk i tillegg en støvmaske.
t) Hold håndtakene tørre, rene og fri for olje eller fett.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Kantbändmaskin er designet for å lime møbelkanter med finer, PVC eller ABS-materialer.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

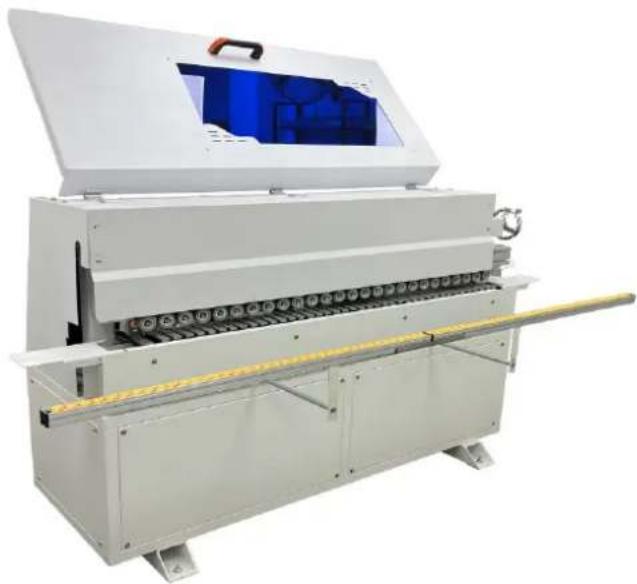

3.1. Beskrivelse av enheten

1. Nødstoppbryter: Nødstoppmaskinknapp.
2. Strømbryter: Hovedstrømbryter.
3. Kantbåndmotorbryter: Kontroller kantbåndmotorens start og stopp.
4. Trimmebryter: Kontroller trimmemotorens start og stopp.
5. Termostat Temperaturkontrolljustering.
6. Hastighetskontrollknapp: Juster hastigheten på kantbåndet.
7. Fotkontrollbryter: For buede (profilerte ark) kantbåndbånd.
8. Skyveskinne: Ekstra stor platestøtte.
9. Trimmejusteringsknapp: Brukes til å justere trimhøyden.
10. Matebrett: Kantbändsbrett.

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Sørg for god ventilasjon i rommet der apparatet brukes. Det bør være minst 10 cm avstand mellom hver side av enheten og veggen eller andre gjenstander. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

3.3. Bruk av enheten

Når strømmen er slått på, varmes termostaten automatisk opp i et selvstyrt program.

Ikke plasser apparatet i fuktige områder. Sørg for tilstrekkelig belysning under drift.

Ikke la barn komme i nærheten av finérmaskinen.

Ikke bruk skjerf, løs mansjett, synlig halskjede eller løse klær eller armbånd - disse kan trekkes inn i maskinen.

Sørg for at bryteren er i "Stopp-AV"-posisjon før du slår på strømmen.

Vær forsiktig! Applikatoren kan nå en høy temperatur på 200 grader. Ikke berør varmeområdet rundt smeltedigel.

Ved bruk av smeltedigel anbefales det å holde maskinen med begge hender.

Før du starter arbeidet, sørg for at ledningslengden er tilstrekkelig og ikke forstyrrer arbeidet.

Unngå rom med høy luftfuktighet, og det er forbudt å bruke enheten utendørs.

Skadelige gasser kan dannes under bruk, bruk enheten i et godt ventilert rom eller med aktivert kullmaske.

Slå av varmebryteren og strømbryteren när du er ferdig med arbeidet.

Rengjør enheten for overflødig smeltelim när som helst.

Tre og materialer bør oppbevares i romtemperatur.

Når fuktighetsinnholdet i arbeidsstykket er for høyt, vil kvaliteten på vedheft bli påvirket.

Ved kantbånding, sørg for tilstrekkelig trykk på arbeidsstykket, utilstrekkelig trykk vil påvirke kvaliteten på kantbåndingen.

Smeltlim bør oppbevares på et kjølig og tørt sted.

Når smeltelim er kaldt, må du ikke åpne digellokket eller limjusteringsknappen for å unngå å skade maskinen.

Før kantbånd, sørg for at smeltelimet i digelen allerede er smeltet som standard.

Klargjøring og igangkjøring

Slå på enheten til en passende strømkilde, slå på strømbryteren, bryterindikatoren vil lyse og temperaturkontrollmåleren vil vises og temperaturen vil stige etter selvtesten.

Juster varmetemperaturen i temperaturkontrollskjemaet (temperaturen avhenger av smeltepunktet til smeltelimet, og enheten bruker et smeltelim med middels lav temperatur på 120-180 °C). Når oppvarmingen når den innstilte temperaturen, vil motorbryterlyset lyse og trykke på motorbryteren for å starte den. Det anbefales å forvarme maskinen i 10 minutter før du forsegler kantene før du starter motoren for å la smeltelimet smelte helt.

Sett inn luftledningen og juster lufttrykket til 0,4-0,6 MPa (maskinen ble justert før den forlot fabrikken).

Installer matebrettet, fjern matebrettskruen, installer braketten i revers, fjern den store sekskantskruen over braketten og fjern flatlageret, og plasser det deretter på matebrettet mellom de to flate lagrene. Skruene med pipen er festet.

A. Justering av trimming og skjærekanter

1. Plasser arbeidsstykket under trimmespissen, juster knotten over trimmeren og juster avstanden mellom spissen og arbeidsstykket.

B. Kantbånding og trimmingsoperasjon
1. Når motorbryterlyset er på, trykk på bryteren for å starte motoren og trykk på trimmemotorbryteren.
2. Kantbåndet settes inn i verktøyholderen og inn i transmisjonsskiven.

Kantbåndet må plasseres mellom mateskivene og settes inn i knivføringssporet.

C. Arbeidsstykket plasseres på frontplaten og presses mot ledeplatens bryter. På dette tidspunktet åpner verktøyholderen pressehjulet og trykker på kantbeltet for å mate gummien. Når kantbåndet når motorhjulet gjennom gummieringsvalsen, presses arbeidsstykket ned. Til kantbåndet, oppretthold en viss sidekraft og nedkraft, slik at det forseglede arbeidsstykket presses mot trimmebryteren og arbeidsstykket trimmes av skjærehodet med jevn hastighet.

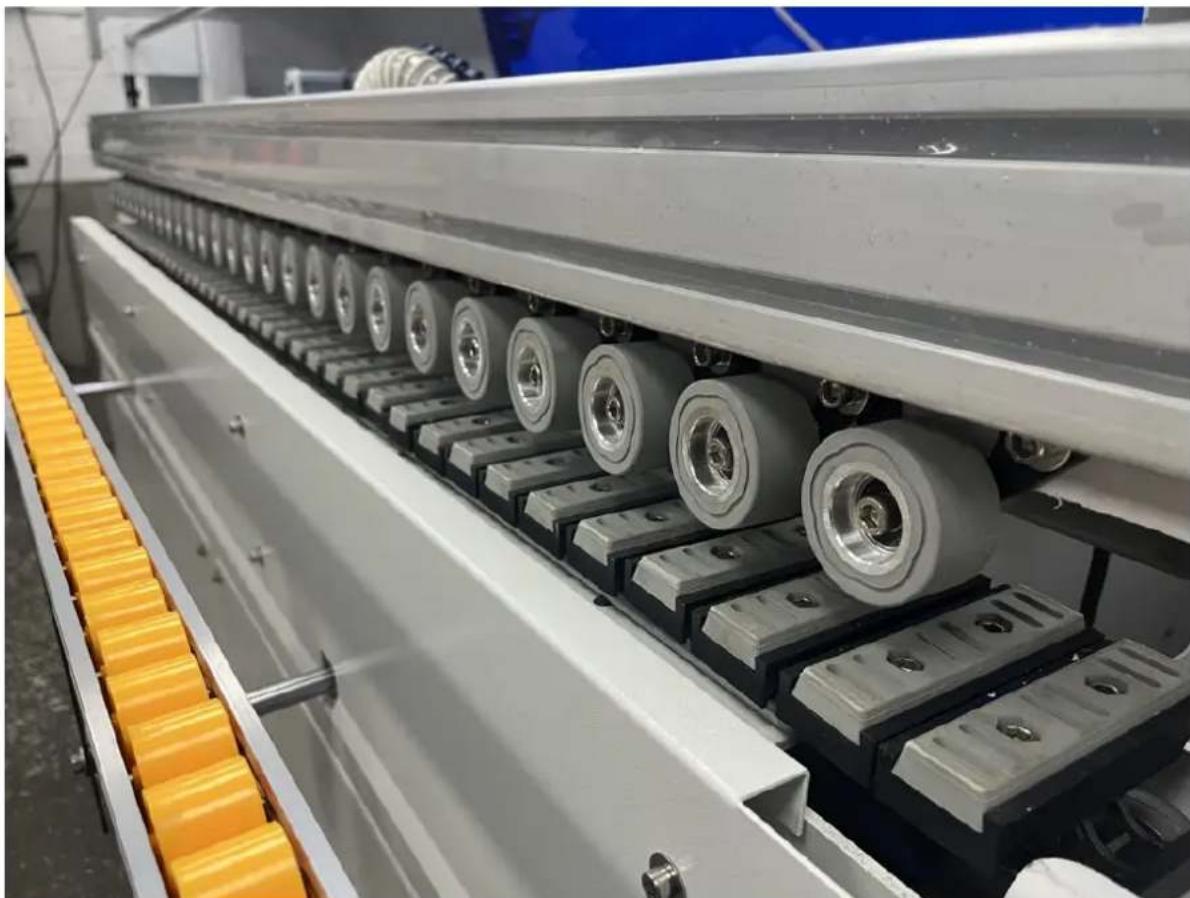

Juster høyden på kantlisten

1. Løsne frontbegrenserknappen (Figur 1):

- Begynn med å løsne knotten på frontbegrenseren. Dette gjør det mulig å gjøre justeringer i posisjonering eller måling av kantbåndet.

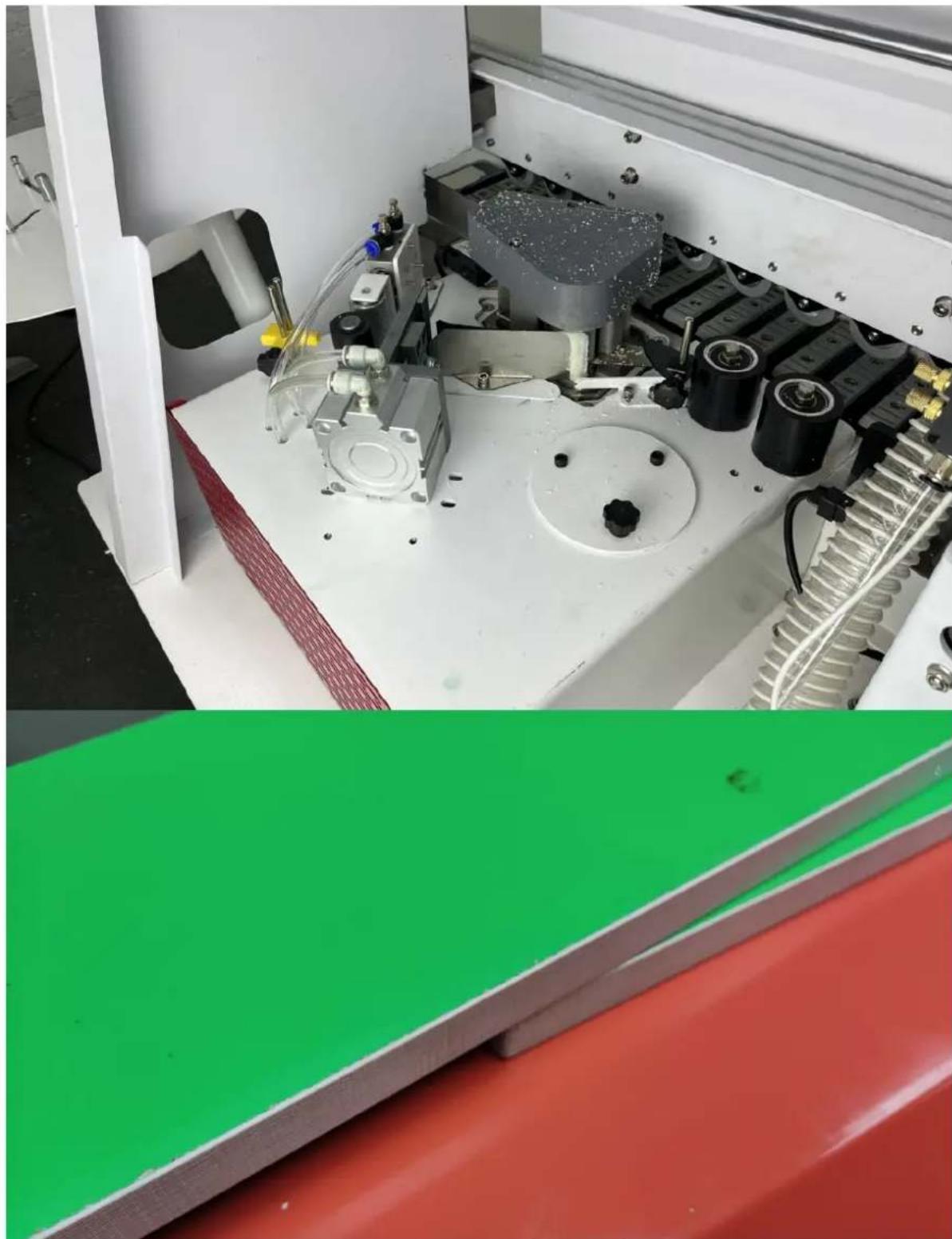

2. Sett inn kantbåndet (figur 2 og figur 3):

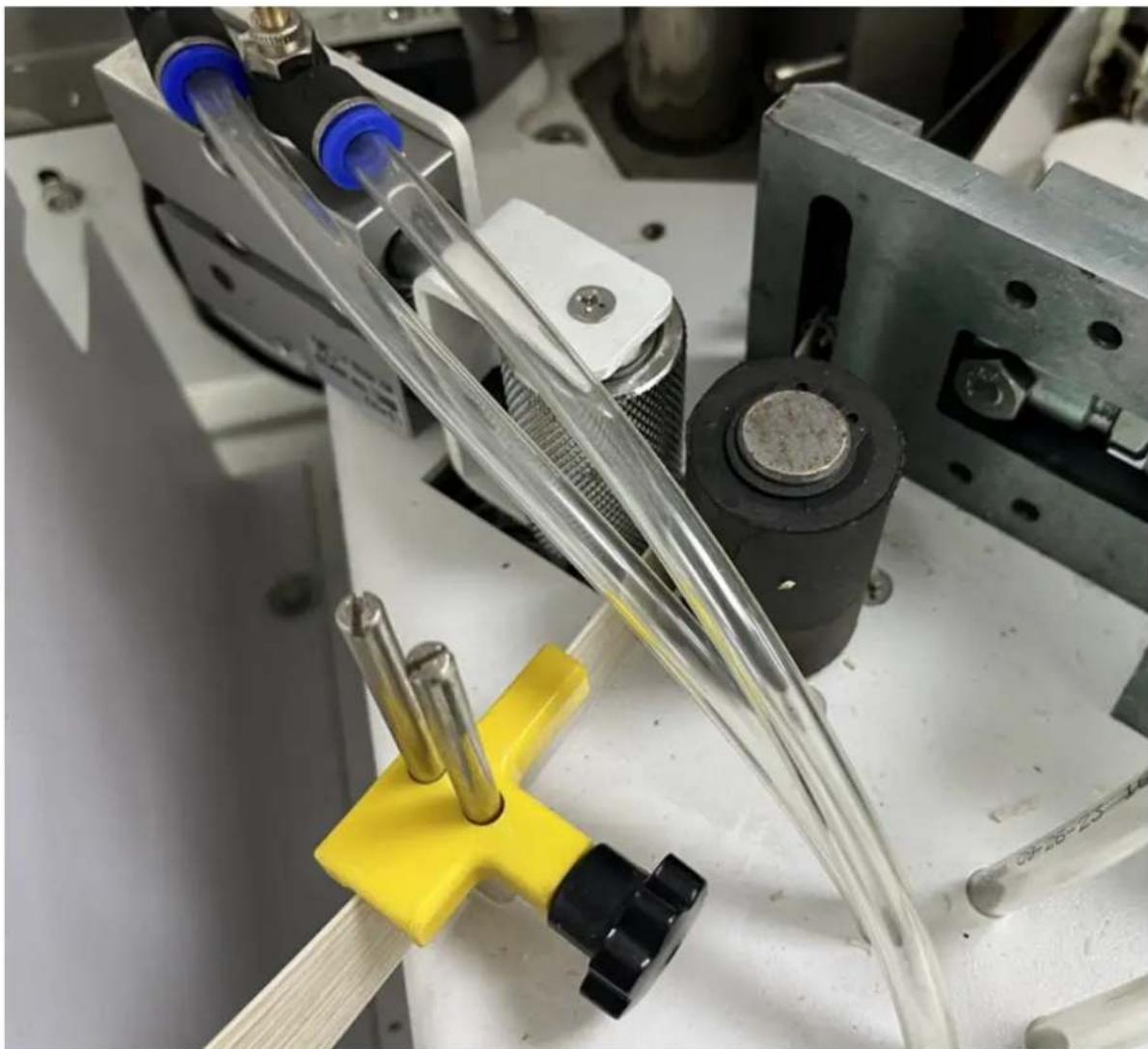

• Sett kantbändet inn i maskinen, spesielt inn i målevingen til høydebegrenseren. Denne enheten måler tykkelsen eller høyden på kantbändet, og sikrer riktig justering og avstand for påføringsprosessen.
• Når kantbåndet er riktig plassert, trykker du den nedre begrenseren (dette vil være en komponent som sikrer at kantbåndet holdes sikkert på plass) mot sidelisten (det faktiske kantbåndet).
• Etter posisjonering låser du knotten for å feste kantbåndet og begrenserne på plass.

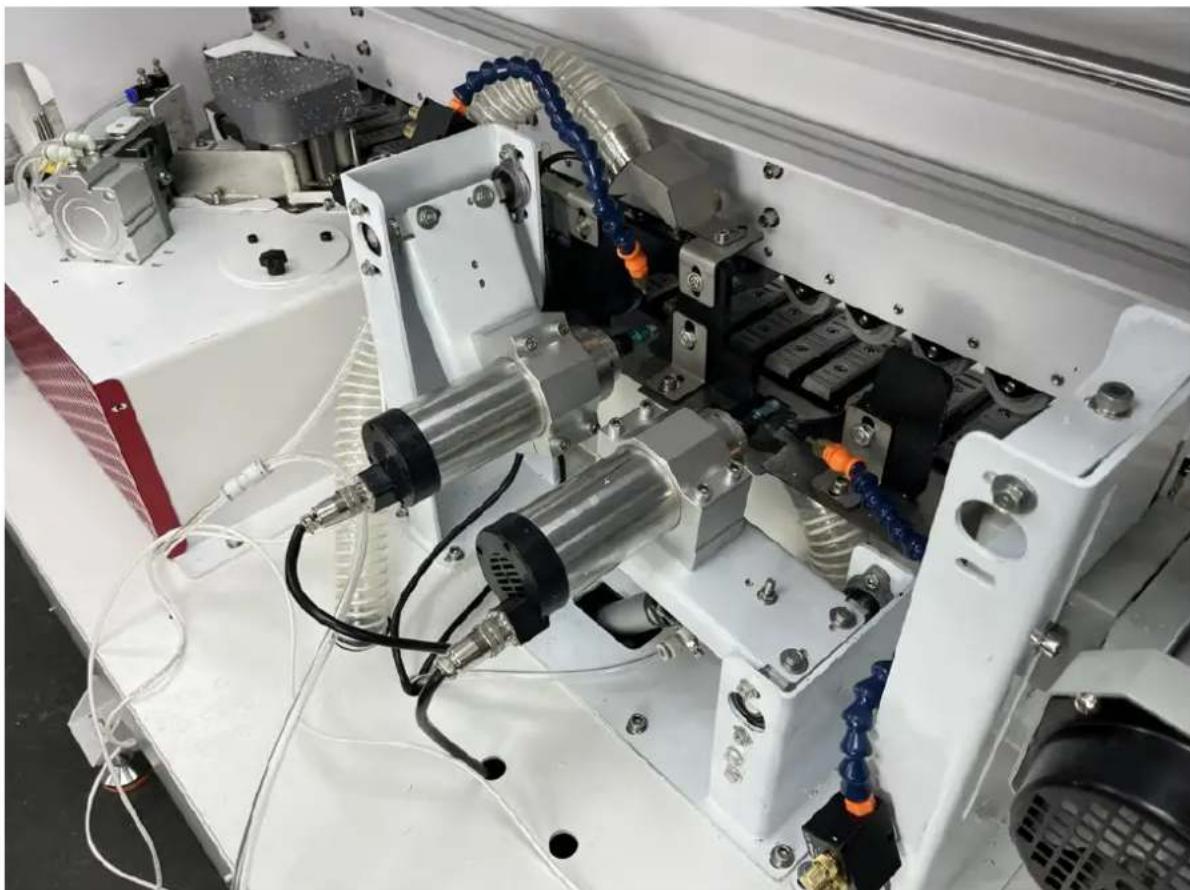

3. Juster arbeidsstykkets høyde (Figur 4):

• Med henvisning til arbeidsstykkets høyde, plasser arbeidsstykket under platehjulet (dette er hjulet som presser arbeidsstykket mot hovedkortets overflate under drift).
• Juster platehjulet slik at det presser arbeidsstykket og presser det ned til maskinens hovedkortoverflate. Sørg for at det er passende avstand mellom komponentene for at operasjonen skal gå jevnt.
• For å justere høyden eller avstanden, løsne det justerbare håndtaket (som vist i figur 4).
• Når riktig avstand er oppnådd og platehjulet er riktig plassert over arbeidsstykket, låser du det justerbare håndtaket for å sikre innstillingene.

Vær oppmerksom på at når smeltelimet er avkjølt, kan ikke justeringsknappen dreies ettersom noen deler er blokkert.

4 Justering av tykkelsen på kantlisten: Når sidelisten er for tynn eller for myk, juster tykkelsesknotten og festeskruen slik at kantforseglingen sitter jevnt.

5 Drift.

• Når kantbåndet er festet til arbeidsstykket, bruk moderat trykk for å øke klebeeffekten.
• Bekreft at det ikke er rester i kantbåndmaskinen, og slå deretter på startbryteren til maskinen. Når temperaturen på smeltelimet i tanken når den innstilte temperaturen, vil indikatorlyset på motorbryterknappen lyse. Du kan trykke for å bytte og la smeltesyklusen akselerere smelteprosessen. Avhengig av smeltelimet som brukes, vent til limet er helt smeltet.
• Plasser behandlingsplaten flatt på panelet, og sørg for at kanten av brettet er nær slagbryteren på stopperen. Plasser prosessplaten nær det gummibelagte skaftet, ca. 5 cm fra startpunktet til skaftet. Trykk på slagbryteren med arkkanten, som aktiverer kantbändmaskinen.
• Tetningslisten drives til akselen ved sylindertrykk til mateskiven. Når kantlisten når drivhjulet gjennom den gummibelagte akselen, påfør moderat trykk på arbeidsstykket og trykk det til drivhjulet for tetning.

3.4. Rengjøring og vedlikehold

a) Trekk ut støpselet og la apparatet avkjøles helt før hver rengjøring, justering eller utskifting av tilbehør, eller hvis apparatet ikke er i bruk.

- Vent til de roterende elementene stopper.

b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
f) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
g) Rengjør ventilasjonsåpningene med en børste og trykkluft.
h) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.
i) Bruk en myk, fuktig klut til rengjøring.
j) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
k) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

3.5 Løsning av problemer

Problem	Forårsake	Løsning
Maskinen kan ikke starte	Sikringen brenner	Bytt sikring
	1. Ufullstendig smelting av smeltelim	Åpne smeltedigeldekselet for å sjekke smeltelimet
	2. Utilstrekkelig lim	Juster limknotten
	3. Bøyestripen deformert	Bytt ut med bedre kantbånd
	4. Det er ennå ikke tilført smeltelim til limhjulet	Vent noen sekunder til smeltemassen strømmer tilbake til smeltedigel
Lim ujevnt på båndet	Ikke-parallel klebende finér	Kalibrer støtteplaten på nytt (se side)
Dårlig vedheft av båndet	1. Oppvarming i lang tid, smeltelim forringes	Bytt smeltelimet
	2. Smeltlimtemperatur er ikke riktig temperatur	Kjenn den beste arbeidstemperaturen for smeltelim og juster maskintemperaturen
Bandingstapen er ikke i vater	Vrislag festet startpunkt / skyv saktere enn hastighet	Støtteplaten skal være i flukt med arbeidsstykket ved pressing. Pass på at kanten ikke er løs.
Banding-tapen beveger seg ikke	Hjul- eller matehjulssklir	Rengjør remskiven og matehjulet
Unormal elektrisk start	Smeltlim ennå ikke oppløst	Må justere temperaturen på nytt, og begynn å løpe
Indikator normal, men motoren går ikke	Motorbryter skadet	Bytt ut motorbryteren, sjekk ledningene
Unormal oppvarming	Unormal oppvarmingsdeteksjon	Kontakt en profesjonell tekniker for å se etter temperaturfall eller kortslutninger

3.6 Kretsskjema
