GEBRUIKSAANWIJZING C&A HP CB2 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Cap warmte pers
Model	MSW-C&A HP CB2
Nominale spanning [V~] / frequentie [Hz]	230/50
Nominaal vermogen [W]	360
Maximale temperatuur [°C]	250
Beschermingsgraad IP	IP21
Afmetingen [breedte x diepte x hoogte; mm]	410x305x700
Gewicht [kg]	11,8

Lees deze handleiding vóór gebruik en volg de aanwijzingen op.

Bewaar deze handleiding voor toekomstig gebruik.

Hartelijk dank dat u voor onze warmtepersmachine hebt gekozen. Lees de gebruiksaanwijzing zorgvuldig door voordat u het product gebruikt. Deze machine maakt gebruik van het principe van warmteoverdrachtsdruk om verschillende kleurenfoto's, gepersonaliseerde patronen, afgewerkte producten, enz. over te brengen op katoen, linnen, chemische vezels, metaal, keramiek, glas en andere vlakke materialen.

WAARSCHUWING

1. Controleer de spanning voordat u het apparaat gebruikt.
2. Houd kinderen uit de buurt van het apparaat.
3. Schakel de machine uit en haal de stekker uit het stopcontact. Vergeet niet om isolerende handschoenen te dragen als het apparaat nog steeds op hoge temperatuur is.
4. Open het apparaat niet om de binnenkant ervan te wijzigen.
5. Vermijd tijdens gebruik lichamelijk contact met hete onderdelen om brandwonden te voorkomen.
6. Als het moeilijk is om de hendel in te drukken omdat de druk te groot is, draai dan de drukmoer tegen de klok in om de druk te verlagen en de afstand tussen de verwarmingsplaat en de werkbank te vergroten.
7. Wanneer de hendel naar beneden wordt gedrukt, hoeft de drukregelmoer niet te strak te worden aangedraaid. Het is voelbaar met weerstand.
8. Laat minderjarigen het apparaat niet zonder toezicht aanraken, ook niet als het apparaat niet in gebruik is!
9. Probeer geen producten te persen die niet hittebestendig zijn.

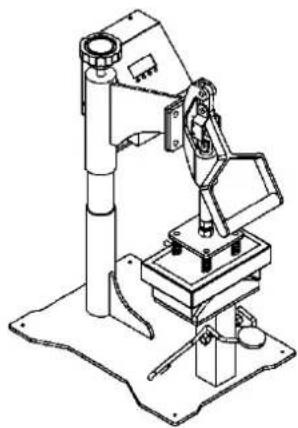

PRODUCT OVERZICHT

1 - Indicatielampje voor de eenheid Fahrenheit.

2 – Celsius-eenheidindicatielampje.

3 - Weergave.

4 - Verwarmingscontrolelampje.

5 - Alarm controlelampje.

6 - Knop voor het verhogen van de ingevoerde waarden.

7 - Knop voor het bevestigen van de ingevoerde waarden.

8 - Knop voor het verlagen van de ingevoerde waarden.

1. Temperatuurinstelling


28.9 HEATING ALABIN OK ENTER

① Druk op de OK-knop

°C °F 23.0 HEATING ALARM OK ENTER

② Het display toont "P-1"

③ Druk op de pijltjes “△” of “▽” om de gewenste temperatuur in te stellen

1. Tijdsinstelling


④ Druk op de OK-knop nadat u de temperatuur hebt ingesteld

⑤ Het display toont "P-2"

⑥ Druk op de pijltjes “△” of “▽” om de gewenste tijd aan te passen.
Druk 2-3 seconden op de SET-knop om de instelling op te slaan

3. Temperatureureenheden wijzigen

a) Houd de "OK"-toets ingedrukt.
b) Display toont "P-3"
c) Druk op “△” of “▽” om te wisselen tussen Fahrenheit en Celsius.
d) Houd de "OK"-toets ingedrukt om de instellingen op te slaan.

4. Drukaanpassing

Plaats het materiaal op de werktafel en pas de druk aan met de knop.

Draai met de klok mee om de druk te verhogen.

Draai tegen de klok in om de druk te verlagen.

1. Voorgestelde instellingen

Materiaal	Gebruikelijke temperatuur	Tijd	Temperatuur
Katoenen kleding	320–360°F(160–180°C)	30 sec.	• Gebruik warmteoverdrachtpapier met de afbeelding in spiegelbeeld.• Zorg ervoor dat kledingstukken die niet hittebestendig zijn (zoals
Linnen stof
			plastic knopen) niet in aanraking komen met de verwarmde plaat.• Afdrukken met hoge druk.
Chemisch Vezelstof	150–160°C (150–160°C)	20 sec.	• Gebruik warmteoverdrachtpapier met de afbeelding in spiegelbeeld.• Zorg ervoor dat kledingstukken die niet hittebestendig zijn (zoals plastic knopen) niet in aanraking komen met de verwarmde plaat.• Afdrukken met gemiddelde druk.
Kussens	170°C (190°C)	50 sec.	• Gebruik warmteoverdrachtpapier met de afbeelding in spiegelbeeld.• Zorg ervoor dat kledingstukken die niet hittebestendig zijn (zoals plastic knopen) nietRaak de verwarmde plaat niet aan.• Afdrukken met hoge druk.
Typische witte niet-katoenen stof

Let op: de bovenstaande parameters zijn alleen ter referentie. Test zelf welke parameters het beste bij uw product passen.

OPMERKING

De operationele tijd en temperatuur variëren per materiaal.

Voor het beste resultaat leest u de onderstaande tabel en test u eerst een klein monster om de juiste tijd en temperatuur te bepalen voordat u grote hoeveelheden gaat printen.

6. Werken met het apparaat

1. Plaats het materiaal op het werkoppervlak en draai aan de drukknop om de juiste druk te verkrijgen.
2. Sluit de stekker aan en zet de schakelaar aan.
3. Stel de gewenste tijd en temperatuur in.
4. De temperatuur van de verwarmingsplaat begint te stijgen. Wanneer de door u ingestelde temperatuur is bereikt, legt u het materiaal op de werktafel en drukt u op de hendel om de plaat te sluiten.
5. Wanneer de tijd om is en het apparaat alarm slaat, haal dan uw product eruit.

6. Schakel het apparaat uit en haal de stekker uit het stopcontact wanneer u het niet gebruikt.

7. Problemen oplossen

Schuld	Mogelijke oorzaak	Oplossing
Telt niet af en de temperatuur stijgt zoals normaal	De druk is niet juist.	Stel de drukknop opnieuw in en druk op de hendel totdat u een klikgeluid hoort en het pictogram ‘Tijd tellen’ wordt weergegeven.
Warmt niet op of verwarmt niet tot de weergegeven temperatuur.	Probleem met verwarmingsapparaat of beschadigd relais.	1. Controleer de aansluitingen van de verwarmingsaansluiting.2. Vervang het verwarmingselement.
Gebrek aan kleur, vervaagd beeld.	Vanwege onvoldoende temperatuur en/of perstijd.	Pas de temperatuur aan of verleng de opwarmtijd. Zorg ervoor dat het ontwerp stevig en strak tegen de materialen aan zit.
Verduisterd, diep van kleur, wazig beeld	De temperatuur was te hoog of de druk was te lang.	Stel een lagere temperatuur of tijd in. Probeer meer om de juiste temperatuur en tijd voor uw materialen te krijgen.
De temperatuurmeter regelt de temperatuur niet, de temperatuur blijft stijgen.	Beschadigd relais Vervang het relais
