HASZNÁLATI ÚTMUTATÓ C&A HP CB2 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Cap Heat Press
Modell	MSW-C&A HP CB2
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Névleges teljesítmény [W]	360
Maximális hőmérséklet [°C]	250
Védelmi fokozat IP	IP21
Méretek (szélesség x mélység x magasság) [mm]	410 x 305 x 700
Súly [kg]	11,8

Kérjük, használat előtt olvassa el ezt a kézikönyvet, és kövesse az abban foglalt utasításokat. Örizze meg a használati útmutatót, mivel később is szüksége lehet rá.

Köszönjük, hogy a hőlégnyomógépünket választotta. Kérjük, a termék használata előtt figyelmesen olvassa el a használati útmutatót. Ez a gép a hőátviteli nyomtatás elvét használja különböző színes fényképek, személyre szabott minták, késztermékek stb. hőátvitelére pamutra, vászonra, vegyi szálakra, fémre, kerámiára, üvegre és más síkbeli anyagokra.

FIGYELMEZTETÉS

1. Használat előtt ellenőrizze a feszültséget.
2. Tartsa távol a gyerekeket a géptől.
3. Állítsa le a gépet, és húzza ki a tápegységet. Ne felejtsen el szigetelő kesztyűt viselni, ha a készülék még mindig magas hőmérsékleten van.
4. Ne nyissa ki a gépet a gép belsejének módosítására.
5. Használat közben az égési sérülések elkerülése érdekében kerülje a test érintkezését a forró részekkel.
6. Ha a fogantyú lenyomásakor a túl nagy nyomás miatt nehéz lenyomni, kérjük, forgassa a nyomóanyát az óramutató járásával ellentétes irányba, hogy csökkentse a nyomást, és növelje a fűtőlap és a munkapad közötti távolságot.
7. A fogantyú lenyomásakor a nyomásszabályozó anyát nem kell túlságosan meghúzni. Ez nyilvánvaló ellenállással érezhető.
8. Ne engedje, hogy kiskorúak felügyelet nélkül érintsék a gépet, még használaton kívül sem!
9. Ne próbálkozzon olyan termékek hősajtolásával, amelyek nem hőállóak.

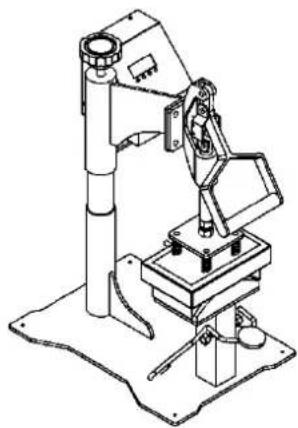

TERMÉK ÁTTEKINTÉS

1 - Fahrenheit egység jelzőfénye.

2 - Celsius egység jelzőfénye.

3 - Kijelző.

4 - Fűtésvezérlő lámpa.

5 - Riasztásvezérlő lámpa.

6 - A beírt értékek növelésére szolgáló gomb.

7 - A beírt értékek megerősítésére szolgáló gomb.

8 - A beírt értékek csökkentésére szolgáló gomb.

1. Hőmérséklet beállítása


3.89 HEATING RUNING OK ENTER

① Nyomja meg az OK gombot.

°C °F 26.0 HEATING ALARM OK ENTER

② A kijelzón "P-1" jelenik meg.

f10 f20 38.9 HEAT HID AL ARM OK ENTER

③ Nyomja meg a"△" vagy"▽" nyilakat a kívánt hőmérséklet beállításához.

1. Időbeállítás


P82 HEATING ALARM OK ENTER

④ Nyomja meg az OK gombot a hőmérséklet beállítása után.

P=2 HEKTING ALARM OK ENTER

⑤ A kijelzón "P-2" jelenik meg.

⑥ Nyomja meg a"△" vagy"▽" nyilakat a kívánt idő beállításához. Nyomja meg a SET gombot 2-3 másodpercig a beállítás mentéséhez

3. Hőmérsékleti egységek megváltoztatása

a) Nyomja meg és tartsa lenyomva az "OK" gombot.
b) A kijelzón "P-3" jelenik meg
c) Nyomja meg a"△" vagy"▽" gombot a Fahrenheit és a Celsius között való váltáshoz.
d) Tartsa lenyomva az "OK" gombot a beállítások mentéséhez.

4. Nyomás beállítása

Helyezze az anyagot a munkaasztalra, és állítsa be a nyomást a gomb segítségével. Az óramutató járásával megegyező irányba történő forgatással nő a nyomás. Az óramutató járásával ellentétes irányú forgatás a nyomás csökkentéséhez.

1. Javasolt beállítások

Anyag	Szokásos hőmérséklet	Idő	Hőmérséklet
Pamut ruházat	320-360°F (160-180°C)	30 Sec.	- Használjon hőátadó papírt a kép fordított formátumával.- Ügyeljen arra, hogy a nem hőálló ruhadarabok (például a műanyag
Vászon szövet
			gombok) ne érjenek a fütött lemezhez.- Nyomtatás nagy nyomással.
Kémiai Fiber Fabric	300-320°F (150-160°C)	20 Sec.	- Használjon olyan hőátviteli papírt, amelyen a kép fordított formátumú.- Ügyeljen arra, hogy a nem hőálló ruhadarabok (például műanyag gombok) ne érjenek a fütött lemezhez.- Közepes nyomással nyomtasson.
Párnák	340°F (190°C)	50 Sec.	- Használjon olyan hőtranszferpapírt, amelyen a kép fordított formátumú.- Ügyeljen arra, hogy a nem hőálló ruhadarabok (pl. műanyag gombok) ne érjenek a fütött lemezhez.- Nagy nyomással nyomtasson.
Tipikus fehér nem pamut szövet

Megjegyzés: A fenti paraméterek csak tájékoztató jellegűek, kérjük, tesztelje, hogy megtalálja a saját termékéhez legmegfelelőbb paramétereket.

MEGJEGYZÉS

Az üzemidő és a hőmérséklet a különböző anyagok esetében eltérő.

A legjobb eredmény érdekében olvassa el az alábbi táblázatot, és próbálja ki egy kis mintával a megfelelő időt és hőmérsékletet, mielőtt nagy mennyiségben nyomtatna.

6. Munka a készülékkel

1. Helyezze az anyagot a munkafelületre, és állítsa be a nyomógombot a megfelelő nyomás eléréséhez.
2. Csatlakoztassa a hálózati csatlakozót, és kapcsolja be a hálózati kapcsolót.
3. Állítsa be a kívánt időt és hőmérsékletet.
4. A fűtőlap hőmérséklete emelkedni kezd, amikor eléri a beállított hőmérsékletet, tegye az anyagot a munkaasztalra, és nyomja le a fogantyút a lemez bezárásához.
5. Amikor az idő, gépi riasztás, vegye ki a terméket.

6. Kérjük, kapcsolja ki a gépet, és húzza ki az áramot, ha nem használja.

7. Hibaelhárítás

Hiba	Lehetséges ok	Megoldás
Nem számol vissza, és a hőmérséklet a szokásos módon felmelegszik.	A nyomás nem megfelelő.	Állítsa be újra a nyomógombot, és nyomja meg a fogantyút, amíg "kattanó" hangot nem hall, és meg nem jelenik az "Időszámlálás" ikon.
Nem melegszik fel, vagy nem melegszik fel a kijelzett hőmérsékletre.	Fűtőberendezés problémája vagy sérült relé.	1.Ellenőrizze a fűtési csatlakozókat.2.Cserélje ki a fűtőelemet.
Színhiány, fakó kép.	A nem megfelelő hőmérséklet és/vagy a préselési idő miatt.	Állítsa be a hőmérsékletet, vagy növelje a fűtési időt. Győződjön meg róla, hogy a minta szilárdan rögzítve van az anyagokkal egy szintben.
Sötét, mély szín, elmosódott kép	A hőmérséklet túl magas volt, vagy túl sokáig nyomták.	Állítson be alacsonyabb hőmérsékletet vagy időt. Próbáljon többet, hogy az anyagainak megfelelő hőmérsékletet és időt kapjon.
A hőmérséklet-szabályozó mérő nem szabályozza a hőmérsékletet, a hőmérséklet folyamatosan emelkedik.	Sérült relé Cserélje ki a relét
