MANUAL DE UTILIZARE C&A HP CB2 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Presă de căldură pentru capac
Model	MSW-C&A HP CB2
Tensiune nominală [V~] / frecvență [Hz]	230/50
Putere nominală [W]	360
Max. temperatura [°C]	250
Grad de protecție IP	IP21
Dimensiuni [latime x adancime x inaltime; mm]	410 x 305 x 700
Greutate [kg]	11,8

Vă rugăm să citiți acest manual înainte de utilizare și să urmați îndrumările acestuia.

Păstrați acest manual pentru referințe viitoare.

Vă multumim că ați ales mașina noastră de presă termică. Vă rugăm să citiți cu atenție manualul de utilizare înainte de a utiliza produsul. Această mașină folosește principiul imprimării prin transfer termic pentru a transfera termic diferite fotografii color, modele personalizate, produse finite etc. pe bumbac, in, fibre chimice, metal, ceramică, sticlă și alte materiale plane.

AVERTIZARE

1. Verificați tensiunea înainte de a o folosi.
2. Tineți copiii departe de mașină.
3. Opriți mașina și deconectați sursa de alimentare. Nu uitați să purtați mănuși de izolare dacă dispozitivul este încă la temperatură ridicată.
4. Nu deschideți mașina pentru a modifica interiorul mașinii.
5. În timpul utilizării, evitați contactul corpului cu părțile fierbinți pentru a preveni arsurile.
6. Când apăsați mânerul, dacă este dificil să apăsați deoarece presiunea este prea mare, vă rugăm să rotiți piulița de presiune în sens invers acelor de ceasornic pentru a reduce presiunea și a mări distanța dintre placa de încălzire și bancul de lucru.
7. Când mânerul este apăsat în jos, piulița de reglare a presiunii nu trebuie să fie strânsă excesiv. Se simte cu o rezistență evidentă.
8. Nu lăsați minorii să atingă aparatul nesupravegheat, chiar și atunci când nu este folosit!
9. Nu încercați să încălziți produse de presare care nu sunt rezistente la căldură.

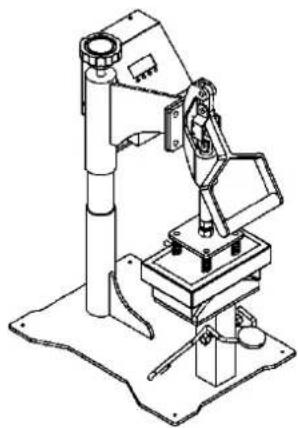

PREZENTARE GENERALĂ A PRODUSULUI

Presă de căldură pentru pălărie

Buton de presiune

Arc de tensiune

Controlor

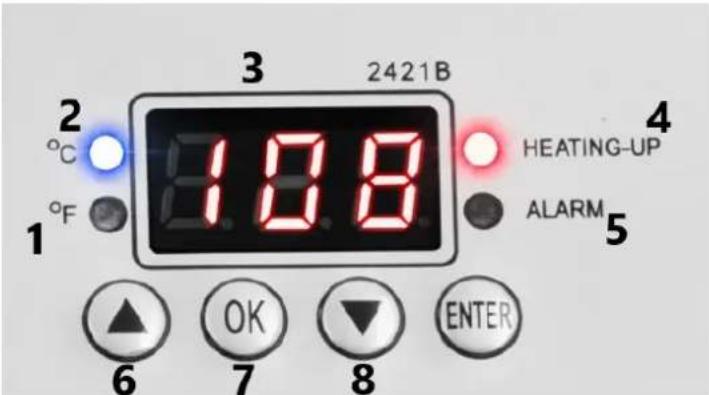

CUM SE OPERATI PANOUL DE CONTROL

2 °C 1 °F 3 2421B 1.88 HEATING-UP ALARM 5 6 OK 7 8 ENTER

1 – Indicator luminos al unității Fahrenheit.

2 – Indicator luminos al unității Celsius.

3 - Afişare.

4 – Lumină de control al încălzirii.

5 – Lumină de control al alarmei.

6 – Buton pentru marirea valorilor introduse.

7 – Buton pentru confirmarea valorilor introduse.

8 – Buton pentru scăderea valorilor introduse.

1. Setarea temperaturii


28.9 HEATING ALABIN OK ENTER

① Apăsați butonul OK

°C °F 23.0 HEATING ALARM OK ENTER

② Afişajul va afişa „P-1”

89 HEATING AL-ARM OK ENTER

③ Apăsați săgețile „ △ ” sau „ ▽ ” pentru a seta temperatura dorită

1. Setarea timpului


P82 HEATING ALARM OK ENTER

④ Apăsați butonul OK după setarea temperaturii

⑥ Apăsați săgețile „ △ ” sau „ ▽ ” pentru a regla ora dorită. Apăsați butonul SET timp de 2- 3 secunde pentru a salva setarea

3. Schimbarea unităților de temperatură

a) Apăsati și mentineți apăsată tasta „OK”.
b) Afişajul arată „P-3”
c) Apăsați „△” sau „▽” pentru a comuta între Fahrenheit și Celsius.
d) Tineți apăsată tasta „OK” pentru a salva setările.

4. Reglarea presiunii

Aşezati materialul pe masa de lucru și reglați presiunea folosind butonul.

Rotire în sensul acelor de ceasornic pentru a crește presiunea.

Rotire în sens invers acelor de ceasornic pentru a reduce presiunea.

Notă: Parametrii de mai sus sunt doar pentru referință, vă rugăm să testați pentru a găsi cei mai buni parametri pentru propriul dvs. produs.
5. Setări sugerate

Material	Temperatura obișnuită	Timp	Temperatură
Îmbrăcăminte din bumbac	320–360°F(160–180°C)	30 sec.	Folosiți hârtie de transfer termic cu imaginea în format invers.Asigurați-vă că piesele de îmbrăcăminte care nu sunt rezistente la căldură (cum ar fi nasturii din plastic) nu ating placa încălzită.Imprimați cu presiune ridicată.
Tesatura de in
ChimicTesătură din Fibră	300–320°F(150-160°C	20 sec.	Folosiți hârtie de transfer termic cu imaginea în format invers.Asigurați-vă că piesele de îmbrăcăminte care nu sunt rezistente la căldură (cum ar fi nasturii din plastic) nu ating placa încălzită.Imprimați cu presiune medie.
Perne	340°F(190°C)	50 sec.	Folosiți hârtie de transfer termic cu imaginea în format invers.Asigurați-vă că părțile de îmbrăcăminte care nu sunt rezistente la căldură (cum ar fi nasturii din plastic) o fac nu atingeți placa încălzită.Imprimați cu presiune ridicată.
Tesătură albă tipică fără bumbac

NOTA

Timpul de functionare și temperatura vor varia pentru diferite materiale.

Pentru cele mai bune rezultate, citiți următorul tabel și încercați un mic eşantion pentru a obține timpul și temperatura potrivite înainte de a imprima în cantități mari.

6. Lucrați cu dispozitivul

1. Asezați materialul pe suprafața de lucru și reglați butonul de presiune pentru a obține presiunea corectă necesară.
2. Conectați stecherul și porniți întrerupătorul de alimentare.
3. Setati timpul și temperatura necesare.
4. Temperatura plăcii de încălzire va începe să crească, când ajunge la temperatura pe care o setați, puneți materialul pe masa de lucru și apăsați mânerul pentru a închide placa.
5. Când timpul expiră, alarmă mașină, scoateți produsul.

6. Vă rugăm să opriți aparatul și să deconectați alimentarea atunci când nu este utilizat.

7. Depanare

Vina	Cauza posibila	Soluție
Numărătoarea inversă nu reușește și temperatura s-a încălzit normal	Presiunea nu este adecvată.	Reglați din nou butonul de presiune și apăsați mânerul până când se aude un sunet de „clic” și se afișează pictograma „Numără timp”.
Nu se încălzește sau nu se încălzește la temperatura afișată.	Problemă cu dispozitivul de încălzire sau releu deteriorat.	1.Verificați conexiunile atașamentului de încălzire.2. Înlocuiți elementul de încălzire.
Lipsă de culoare, imagine estompată.	Din cauza temperaturii insuficiente și/sau timpului de presare.	Reglați temperatura sau măriți timpul de încălzire. Asigurați-vă că designul este bine fixat la nivel de materiale.
Întunecat, culoare profundă, imagine neclară	Temperatura a fost prea ridicată sau apăsată mult timp.	Setați o temperatură sau un timp mai scăzut. Încercați mai mult pentru a obține temperatura și timpul potrivite pentru materialele dvs.
Contorul de control al temperaturii nu controlează temperatura, temperatura continuă să crească.	Releu deteriorat Înlocuiți releul
