Tipo di prodotto	Trapano avvitatore a batteria
Marca	HiKOKI
Modello	DB10DL
Tensione nominale	10,8 V (Li-ion)
Velocità a vuoto	0 - 460 min⁻¹
Capacità di foratura (legno)	18 mm
Capacità di avvitamento (viti meccaniche)	6 mm
Capacità di avvitamento (viti per legno)	6 mm
Dimensione del mandrino esagonale	6,35 mm (1/4")
Peso (con batteria)	0,8 - 1,0 kg
Tipo di batteria	Litio-ione
Caricabatterie compatibile	UC10SFL o UC10SL2
Livello di pressione acustica	70 dB(A)
Livello di potenza acustica	81 dB(A)
Valore di emissione vibratoria	≤ 2,5 m/s² (K=1,5 m/s²)
Numero di posizioni di coppia	22 (21 + foratura)
Applicazioni	Foratura del legno, avvitamento meccanico, avvitamento legno, maschiatura
Funzioni	Invertitore di senso, illuminazione LED, spia batteria, frizione regolabile
Manutenzione	Pulizia con panno asciutto o saponato; conservare a temperatura <40°C
Garanzia	Certificato di garanzia incluso (vedere manuale)

Domande frequenti - DB10DL HiKOKI

Che tipo di batteria utilizzare con il trapano HiKOKI DB10DL?

Utilizzare esclusivamente batterie al litio-ione HiKOKI originali, specificate per questo modello. L'uso di altre batterie può presentare un rischio di incendio o lesioni.

Come caricare correttamente la batteria?

Collegare il caricabatterie (UC10SFL o UC10SL2) alla rete elettrica, inserire la batteria fino in fondo. La spia rossa lampeggia durante la carica e si spegne quando la carica è completa. Non caricare a temperature al di fuori di 0°C a 50°C.

Cosa fare se il motore si ferma durante l'uso?

Ciò può essere dovuto a batteria scarica, sovraccarico o surriscaldamento. Rilasciare l'interruttore, eliminare la causa (caricare la batteria, ridurre lo sforzo, lasciare raffreddare) e riutilizzare.

Come regolare la coppia di serraggio?

Ruotare il selettore di frizione su uno dei 21 numeri (1 = coppia bassa, 21 = coppia alta) o sul simbolo della punta per la foratura. Non posizionare il selettore tra due tacche.

Come invertire il senso di rotazione?

Utilizzare il pulsante di inversione situato vicino all'interruttore. Spingerlo a destra (R) per la rotazione oraria, a sinistra (L) per la rotazione antioraria.

Quali precauzioni di sicurezza osservare durante la foratura?

Tenere l'utensile per le superfici isolate, iniziare a bassa velocità, esercitare una pressione in linea con la punta e verificare che non ci siano cavi o tubi nascosti nella zona di foratura.

Come effettuare la manutenzione del trapano?

Pulire l'esterno con un panno asciutto o leggermente saponato. Non utilizzare solventi. Controllare regolarmente il serraggio delle viti. Conservare l'utensile in un luogo asciutto a meno di 40°C.

Cosa fare in caso di fuoriuscita di liquido della batteria?

In caso di contatto con gli occhi, sciacquare con acqua pulita e consultare un medico. Sulla pelle o sui vestiti, sciacquare abbondantemente con acqua. Evitare ulteriori contatti.

Come conservare la batteria al litio-ione a lungo termine?

Caricare completamente la batteria prima della conservazione. Per una durata superiore a 3 mesi, una batteria poco carica può perdere le sue prestazioni. Se necessario, eseguire 2-5 cicli di carica/scarica per recuperarla.

Dove trovare gli accessori standard e i ricambi?

Gli accessori standard sono elencati nel manuale (pagina 141). Per i ricambi, contattare un servizio post-vendita HiKOKI autorizzato. Utilizzare solo ricambi originali.

MANUALE UTENTE DB10DL HiKOKI

Traduzione delle istruzioni originali)

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avventimenti di sicurezza, le istruzioni e le specifici che in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito cui provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avventimenti e le istruzioni per riferimenti futuri.

Il termine "eletttroutensili" riportato nelle avventenze si riferisceagli eletttroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche o disordinate posso n o favore gli infortuni.

b) Non utilizzare gli elettrotensili in atmossere esplovice, ad es. in presenza di liquidi, gas o polveri infi ammabili.

Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo degli eletttroutensili.

Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzato alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle presedisponibili ridurra il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli eletttroutensili alla pioggia o all'umidità.

La penetrazione di acqua negli elettroutensili aumentera il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare I'eeltroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono augmentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un eletttroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositorio a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli eletttroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli eletttroutensili qualora siate stanchi,除去 l'infl uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.

L'attrezzatura protettiva, quali maschera facciale, calczature di sicurezza anticivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurra il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sua posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implicata il rischio di incidenti.

d) Prima di attivare l'eeltroutensile, rimuvete qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre sue due piedi, in equilibrio stabile.

Cio consente di controllare al meglio I'electroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere cui si riscchi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con l'uso frequente di strumenti consenta di divertare troppo sicuri di se e ignorare i principi di sicurezza dello strumento.

Un'azione disattenta cui cause gravi lesioni in una frazione di secondo.

4) Utilizzato e manutenzione degli eletttroutensili

a) Non utilizzato eletttroutensili non idonei. Utilizzato l'eeltroutensile idoneo alla propria applicazione.

Utilizzando l'eeltroutensile corretto, si garantirà un'esecuzione migliorie e più sicura del lavoro, alla velocità di progetto.

b) Non utilisezare I'eeltroutensile qualora non sua possibile accenderlo/spegnerlo tramite l'interruttore.

É pericolosoutilizzare elettroutensili che non possano essere azionati dall'interruttore.Provedere alla relativa riparazione.

c) Prima di effettuare qualiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina alla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositate gli eletttroutensili non utilizzati lontano alla portata dei bambini ed evitare che persone non esperte di eletttroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'eletttroutensile.

E pericoloso consentire che utenti non esperti utilizzino gli elettrotensili.

e) Manutenzione di utensili elettrici e accessori. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'eletttroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affi lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilemente controllabili.

g) Utilizzare l'electroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superfi ci di presa asciutte, pulite e libero da olio e grasso.

Maniglie e superfici di presa scivolose non consentono una movimentazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Utilizzo e cura dell'utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore.

Un caricatore adatto per un tipo di gruppo batteria cui po creare un rischio di incendio quando viene utilizzato con un'alto gruppo batteria.

b) Usare utensili elettrici con gruppi batteria specifi catamente designati. L'utilizzo di qualsiasi altri gruppo batteria può create un rischio di lesioni e incendi.

c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graff ette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono create una connessione da un terminale a un altro.

Cortocircuitare i terminali della batteria insieme puo causare ustioni o incendi.

d) In condizioni abusive, del liquido più fuoriuscire alla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica.

Il liquido che fuoriesce alla batteria cui cause irritazioni o usioni.

e) Non utilizzato un pacco batteria o un utensile danneggiato o modifi cato.

Le batterie danneggiate o modificate potrebbero presentare comportamenti imprevedibili, con la conseguenza di incendi, esplosioni o rischio di lesioni.

f) Non esporre un pacco batteria o un utensile a fi amme o temperatura eccessiva.

L'esposizione a fiamme o temperatura otre i 130^ potrebbe causare un'esplosione.

g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni.

La ricarica scorretta o a temperature al di fuori dell'intervalto specifi cato potrebbe danneggiare la batteria e aumento il rischio di incendi.

6) Assistenza

a) Affi date le riparazioni dell'elettrotensile a persona qualifi cate che utilizzato solamente parti di ricambio identiche.

Cio garantirà il mantenimento della sicurezza dell'elettroutensile.

b) Non eseguire mai assistenza sui pacchi batteria danneggiati.

L'assistenza dei pacchi batteria deve essere eseguita solo dal produttore o da personale di assistenza autorizzato.

PRECAUZIONI

Tenere lontano alla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere depositi lontano alla portata di bambini e invalidi.

PRECAUZIONI DI SICUREZZA PER IL TRAPANO AVVITATORE A BATTERIA

1.1. Afferrare l'electroutensile delle superfici di presa in isolate quando si eseguono operazioni in cui la接触到 potrebbero venire a contatto con fi li elettrici nascosti.

Il contatto dell'accessorio da taglio o dei dispositivi di fissaggio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile e dare una scossa elettrica all'operatorate.

1. Non mettere mai in funzione a velocità più elevata rispetto alla velocità massima nominale della punta del trapano.

A velocità più elevate, la punta potrebbe piegarsi se le si consente di ruotare liberamente alla entrare in contatto con il pezzo da lavorare, provocando lesioni personali.

1. Iniziare sempre a forare a bassa velocità e con la punta a contatto con il pezzo da lavorare.

A velocità più elevate, la punta potrebbe piegarsi se le si consente di ruotare liberamente perché entrare in contatto con il pezzo da lavorare, provocando lesioni personali.

1. Esercitare pressione solo in linea retta con la punta e non applicare eccessiva pressione.

La punta può piegarsi, causando la rottura o la perdita di controllo e provocando lesioni personali.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Assicurarsi che l'area da trapanare sia assolutamente priva di qualsiasi ostruzione nascosta, ivi compresi fili elettrici o tubature dell'acqua o del gas. La trapanatura nei casi suddetti potrebbe provocare scosse elettriche o corto circuiti, perdite di gas o altri pericoli che potrebbero causare incidenti o lesioni gravi.
2. Assicurarsi di tenere saldamente l'utente durante il funzionamento. La mancata osservanza di esta precauzione potrebbe comportare incidenti o lesions.
3. Fissare il pezzo da lavorare. Un pezzo da lavorare fissato con dispositivi di fi ssaggio o in una morsa è tenuto più saldamente che in mano.
4. Predisposizione e controllo dell'ambiente di lavoro. Controllare l'adequatezza dell'ambiente di lavoro seguito la precauzione.
5. Non permettere che sostanje estranee entrino nel foro di collegamento della batteria ricaricabile.
6. Non smontare mai la batteria ricaricabile e il caricatore.
7. Non provocare mai dei corto-circuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Puo quindi causare usioni o danni alla batteria.

Italiano

1. Non gettare la batteria nel fuoco. Puo esplodere.
2. Non appena la vita della batteria dopo le operazioni di ricarica diventa troppo breve per fini pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.
3. Non inseire alcun oggetti nelle fissure di ventilazione del caricatore. L'insertimento di oggetti metallici o infi ammabili nelle fissure di ventilazione può causare lavoramente delle scosse elettriche o danneggiare il caricatore.
4. Assicurarsi di installare saldamente la pres nell'incudine. Se la presa non è installata saldamente, potrebbe fuoriuscire e causare lesioni.

Dopo aver installato la testa avvitatrice, tiratela leggermente per controllare che non si allenti durante l'uso. Se la testa non è installata a dovere, cui uscire durante l'uso e daventare casi pericolosa. Se il manicotto guida non fa ritorno alla sua posizione originale, la testa avvitatrice non è bene installata.

1. La ghiera della frizione non deve essere mai collocata su posizioni intermediie tra i numeri "1, 3, 5 ... 21" o fra i punti. Non utilizzato l'utensile con la ghiera della frizione situata in posizione intermedia tra il numero "21" e la linea al centro del symbolo del trapano. Questo cui causare danni.
2. Riposo dell'unità dopo lavoro continuo.
3. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico.
4. La rotazione del motore può essere bloccata, quando si usa l'utensile come trapano. Usando il trapano avvitatore, fare attenzione a non bloccare il motore.
5. Se il motore è bloccato, spegnere immediatamente l'utensile. Se il motore rimane bloccato per un po', è possibile che il motore o la batteria siano bruciati.
6. L'uso della batteria a basse temperature (sotto 0), gradi centigradi) più a volte risultare in una coppià di serraggio indebolita e una minore quantità di lavoro. Questo è tutvavia un fenomeno temporaneo e il funzionamento torna alla normalità quando la batteria si scalda.
7. Non esporre gli occhi alla luce in modo diretto. Segli occhi vengono esposti continuamente alla luce, potrebbero verifi carsi fastidi alla vista.
8. Il livello al quale la spia di averporto del livello batteria si illumina cui varie a causa della temperatura ambiente, delle caratteristiche della batteria, ecc e serve solamente come guida.
9. La spia di averporto del livello batteria potrebbe illuminarsi quando l'utensile elettrico è sovraccaricato. Cio non signifi ca che l'alimentazione a batteria è molto Bassa.

Assicurarsi di controllare il livello della batteria nelle l'utensile si trovava in stato a vuoto.

PRECAUZIONI SULLA BATTERIA AGLI IONI DI LITIO

Per estendere la durata, la batteriaagliioni di litio è munita di una funzione di protezione per arrestarne l'uscita.

Nei casi da 1 a 3 descriitti di seguito, durante l'utilizzo del prodotto,anche se state premendo l'interruttore,il motore potrebbe arrestarsi.Cio non indica un malfunzionamento ma e il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si esaurisce, il motore si arresta.

In tal caso, ricaricarla immediatamente.

1. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico. Dop ciò, sare possibile riutilizzarlo.

2. Se la batteria si surriscalda in lavori di sovraccarico, l'alimentazione della batteria potrebbe arrestarsi.

In tal caso, interrompere l'uso della batteria e lasciarla raff reddare. Dop ciò, sare possibile riutilizzarlo.

Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela.

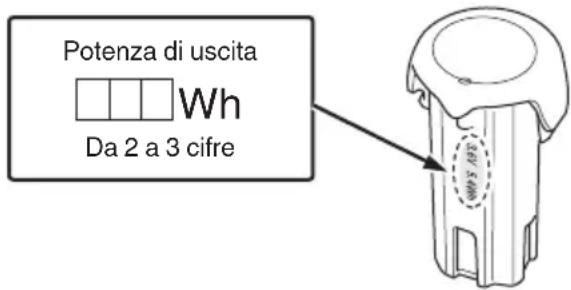

ATTENZIONE

Per prevenir qualiasi perdita delle batterie, generatione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino sulla batteria.

O. Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria.

Assicurarsi che qualsiasi polvere e detriti che si depositano sull'utensile elettrico durante la lavorazione non si accumulino sulla batteria.

Non conservare una batteria inutilizzata in un luogo esesto a polvere e detriti.

O Prima di ritrare una batteria, rimuovere la polvere e i detriti che si sono depositati su diessa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

1. Non forare la batteria con un oggetto appuntito come un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fi sici.

2. Non usare batterie apparentemente danneggiate o deformate.

3. Non usare batterie con la polarità invertita.

4. Non collegare direttamente a prese elettriche o prese per caricabatteria da auto.

5. Non usare la batteria per uno scopo diverso da quelli specificiati.

6. Se la ricarica della batteria non si completaanche quando è passato un tempo di ricarica specifico, interrompere immediamente la ricarica.

7. Non mettere o sottoporre la batteria a temperature elevate o ad alta pressione come in un forno microonde, essiccatore o contentitore ad alta pressione.

8. Tenere immediamente lontano dal fuoco quando si rilevano perdite o maleodore.

9. Non usare in un luogo dove viene generata forte elettricità statica.

10. Se si verifica la perdita delle batterie, maleodore, generatione di calorie, scolorimento o deformazione, o se appaiano anormalità di qualsiastà natura durante l'uso, la ricarica o la conservazione, rimuoverla immediatamente dall'apparecchio o carica batteria, e interrompere l'uso.

11. Non immergere la batteria ne consentire ad alcun liquido di penetrare all'interno. La penetrazione di liquidi conduitti, per esempio acqua, cui quindi provocare incendi o esplosioni. Conservare la batteria in un luogo fresco e asciutto, lontano da materiali infiammabili e combustibili. Le atmossere di gas corrosivi devono essere evitate.

ATTENZIONE

1. Se il liquido che fuoriesce alla batteria entra negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico.
   Se non viene trattato, il liquido più causare problemiagli occhi.
2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare bene con acqua pulita come l'acqua del rubinetto immediatamente.
   C'è una possibilità che possa causare irritazione alla pelle.
3. Se si riscontrano ruggine, maleodore, surriscaldamento, scolorimento, deformazione, e/o altri irregularità, quando si utilizesza la batteria per prima volta, non usarrae e restituirla al fornitore o venditore.

ATTENZIONE

Se nel terminale della batteria aioni di litio penetrano corpi estranei conduitivi, potrebbe verificarsi un cortocircuito della batteria con seguente incendio. Nello stoccaggio della batteria aioni di litio, attenersi scruplosamente alle seguenti istruzioni.

Non inseire corpi conduitti, chiodi e fili (ad esempio fili di ferro o rame) nel vano di stoccaggio.
O Per impedire cortocircuiti, caricare la batteria nelo strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fi no a nascondere la ventola.

INFORMAZIONI SUL TRASPORTO DELLA BATTERIA AGLI IONI DI LITIO

Quando si traspora una batteriaagli ioni di litio, adottare lesegmenti precauzioni.

ATTENZIONE

Avvisare l'azienda di trasporti che il pacchetto contiene una batteriaagliioni dl litio,informare l'azienda della sua potenza di uscita e seguire le istruzioni della società di trasporti quando si organizza il trasporto.

Le batterieagliioni di litio che superano la potenza di uscita di 100 Wh sono classifi cate come merci pericolose e necessitano di procedure speciali.
Per il trasporto all'estero, è necessario rispettore le leggi internazionali e le norme e i regolamenti previsti nel Paese di destinazione.

SIMBOLI

ATTENZIONE

Di seguito mostriamo i symboli usati per la macchina. Assicurarsi di comprendre il significi cato prima dell'uso.

	DB10DL: Trapano-avvitatore a batteria
	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale delle istruzioni.
	Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche这样一uste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatible.
V Tensione nominale
n0	Velocità a vuoto
	Legno
	Vite di macchina
	Vite per legno

	Formato di trasmissione esag.
kg	Peso* (Secondo la Procedure EPTA 01/2014)
	Trapanatura
I	Accensione
O	Spegnimento
	Scollegare la batteria
(R)	Rotazione in senso orario
(L)	Rotazione in senso anti-orario

• A seconda della batteria collegata. Il peso maggiore viene misurato con BCL1030 (venduto separatamente).

ACCESSIONI STANDARD

In aggiunta all'unità principale (1unità), la confezione contiene gli accessori elencati a pagina 141.

Gli accessori standard possono assereambiati sanza preavviso.

APPLICAZIONI

Per stringere o togliere delle viti di macchina, delle viti per legno, delle viti mordenti etc.
O Per la foratura di legni diversi

CARATTERISTICHE

Le specifi che di esta macchina sono elencate nella Tabella a pagina 141.

NOTA

A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riportate in quello foglio sono soggette cambiamenti alla Preventiva comunità.

RICARICA

Prima di utilizzato l'utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a una presa CA.

Quando si collega la spina del caricatore ad una presa a muro, la spià pilota lampeggia in rosso (A intervalli di 1 secondo).

ATTENZIONE

Non usate il cavo elettrico se danneggiato. Fateful riparare immediatamente.

1. Inserire la batteria nel caricatore. (Fig. 2)

Inserire saldamente la batteria nel caricatore finché non tocca il fondo del caricatore.

3. Carica

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso.

Quando la batteria è completamente carica, la spia lampeggia in grosso. (A intervalli di un secondo) (Vedere la Tabella 1)

• Indicazioni della spia

Leindicazioni della spia sono comeindicato nella Tabella1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile.

Tabella 1

Indicazioni della spia

Spia pilota (rossa)

Prima della ricarica

Lampeggia

Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)

Marchio del symbolo (UC10SL2)

-

Durante la ricarica

Si illumina

Si illumina stabilmente

• Temperature e tempo di ricarica della batteria.
  Le temperature e il tempo di ricarica sono indicati nella Tabella 2

Tabella 2

Batteria\Caricatore		UC10SFL UC10SL2
Voltaggio di carica V		10,8
Peso kg		0,35
Tipo di batteria Li-ion
Temperature di carica per le batterie 0°C - 50°C
Tempo di carica per la capacité della batteria, circa (A 20°C)
1,3 Ah	min.	35	25
1,5 Ah	min.	40	30
3,0 Ah	min.	80	60
Numero di pile		3-6

NOTA

Il tempo di carica può variarare a seconda della temperatura ambiente e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore alla presa CA.

1. Tenere saldamente il caricatore e estrarre la batteria.

NOTA

Assicurarsi di estrarre la batteria dal caricatore dopo l'uso e quindi conservarla.

ATTENZIONE

Se la batteriaiene caricata nelle è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l'uso della batteria, la spia del caricatore si illumina per 1 secondo, non si illumina per 0,5 secondi (spenta per 0,5 secondi). In quello caso, prima lasciar raff reddare la batteria e poi eseguire l'operazione di carica.

Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato.

O Poiché il micro computer incorpore impiega circa 3 secondi per confermare che la batteria caricata con il caricabatteria sua stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe non venire caricata correttamente.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina
Rimozione e inserimento della batteria	1 142
Carica 2 142
Montaggio degli accessori 3 142
Regolazione della copbia di serraggio	4 142
Sezione della posizione del trapano	5 142
Come utilizzato il LED 6 142
Inversione della velocità di rotazione	7 143
Funzionamento dell'interruttore 8 143
Spia di allarme livello della batteria (Indica che il livello della batteria è basso e richiede la ricarica.)	9 143
Selezione degli accessori — 144

MANUTENZIONE ED ISPEZIONE

1. Ispezione dell'utensile

Poiché condizioni imperfette causano un abbassamento dell'efficienza e possibili malfunzion all'attrezzo, affi sare o sostituire l'utensile quando s notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L'avolgimento del motore è ilvero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.

4. Pulizia della carcassa dell'utensile

Se l'utensile elettrico è sporco, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua insaponata. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

5. Conservazione

Conservare l'utensile elettrico in un luogo dove la temperature sa inferiore a 40^ e lontano alla portata dei bambini.

NOTA

Conservazione delle batterieagli ioni di litio.

Prima di riporre le batterieagliioni di litio, assicurarsi di averle caricate completeness.

Riporre le batterie per periodi prolongati (3 mesi o più) con un basso livello di carica potrebbe provocare il deterioramento delle prestazioni o la significativa riduzione del tempo di utilizzo delle batterie, o potrebbe rendere le batterie incapaci di mantenere la carica.

Tuttavia, la significativa riduzione del tempo di utilizzato delle batterie cui esso riscità caricando e utilizzando le batterie ripetutamente da due a cinque volte.

Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI

Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell'utensile elettrico a batteria quandoessovieneutilizzato con batterie diverse da quale da moi designate, o quando la batteria viene smontata e modificata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne).

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte alla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trovato al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

1. Valori misurati sono stati determinati in conformità alla EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A:81 dB (A) Livello misurato di pressione sonora pesato A:70 dB (A) Incertezza K:3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Trapanatura e avvitatura alla impatto:

Valore di emissione vibrazioni a_ non supera 2,5m / s^2

Incertezza K = 1,5m / s^2

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al tipo di test standard e può essere utilizzato per confrontare un utensile con un'alto.

Puo essere inoltre utilizzato per la stima preliminare dell'esposizione.

ATTENZIONE

Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
- Identificare le misure di sicurezza per la protezione dell'operaatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile restsa spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in quello foglio sono soggette cambiamentienzapreventiva communicatesione.

MONTERING OG ANVENDELS

Tineti copii si persone infirme la distanta.

• Semnificatia lampi indicatoare
