Produkttyp	Batteridriven borrskruvdragare
Märke	HiKOKI
Modell	DB10DL
Märkspänning	10,8 V (Li-jon)
Tomgångsvarvtal	0 - 460 min⁻¹
Borrkapacitet (trä)	18 mm
Skruvkapacitet (maskinskruv)	6 mm
Skruvkapacitet (träskruv)	6 mm
Sexkantsfäste storlek	6,35 mm (1/4")
Vikt (med batteri)	0,8 - 1,0 kg
Batterityp	Litiumjon
Kompatibel laddare	UC10SFL eller UC10SL2
Ljudtrycksnivå	70 dB(A)
Ljudeffektsnivå	81 dB(A)
Vibrationsemissionsvärde	≤ 2,5 m/s² (K=1,5 m/s²)
Antal vridmomentlägen	22 (21 + borrning)
Användningsområden	Borrning i trä, maskinskruvning, träskruvning, gängtappning
Funktioner	Vändbar rotation, LED-belysning, batteriindikator, justerbar koppling
Underhåll	Rengöring med torr eller lätt fuktad trasa; förvara vid temperatur under 40°C
Garanti	Garantibevis medföljer (se manual)

Vanliga frågor - DB10DL HiKOKI

Vilken typ av batteri ska användas med borrskruvdragaren HiKOKI DB10DL?

Använd endast original HiKOKI litiumjonbatterier som specificerats för denna modell. Användning av andra batterier kan medföra risk för brand eller personskada.

Hur laddar man batteriet korrekt?

Anslut laddaren (UC10SFL eller UC10SL2) till elnätet, sätt i batteriet helt. Den röda lampan blinkar under laddning och släcks när laddningen är klar. Ladda inte vid temperaturer utanför 0°C till 50°C.

Vad ska man göra om motorn stannar under användning?

Det kan bero på urladdat batteri, överbelastning eller överhettning. Släpp avtryckaren, åtgärda orsaken (ladda batteriet, minska belastningen, låt svalna) och använd sedan igen.

Hur ställer man in vridmomentet?

Vrid kopplingsväljaren till någon av de 21 siffrorna (1 = lågt vridmoment, 21 = högt vridmoment) eller till borsymbolen för borrning. Placera inte väljaren mellan två lägen.

Hur vänder man rotationsriktningen?

Använd vändknappen som sitter nära avtryckaren. Tryck den åt höger (R) för medurs rotation, åt vänster (L) för moturs rotation.

Vilka säkerhetsåtgärder ska iakttas vid borrning?

Håll verktyget i de isolerade greppytorna, börja med låg hastighet, tryck i linje med borret och kontrollera att inga dolda kablar eller ledningar finns i borrområdet.

Hur underhåller man borrmaskinen?

Rengör utsidan med en torr eller lätt fuktad trasa. Använd inte lösningsmedel. Kontrollera regelbundet att skruvarna är åtdragna. Förvara verktyget på en torr plats under 40°C.

Vad gör man vid spill av batterivätska?

Vid kontakt med ögonen, skölj med rent vatten och kontakta läkare. På hud eller kläder, skölj rikligt med vatten. Undvik ytterligare kontakt.

Hur förvarar man litiumjonbatteriet långsiktigt?

Ladda batteriet fullt före förvaring. Vid förvaring längre än 3 månader kan ett svagt laddat batteri förlora prestanda. Om nödvändigt, utför 2 till 5 laddnings-/urladdningscykler för att återställa det.

Var hittar man standardtillbehör och reservdelar?

Standardtillbehören listas i manualen (sidan 141). För reservdelar, kontakta en auktoriserad HiKOKI-serviceverkstad. Använd endast originaldelar.

BRUKSANVISNING DB10DL HiKOKI

(Oversätting av ursprungliga instruktioner)

ALLMÄNNASÄKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG

WARNING

Läs alla sakerhetsvarningar, instruktioner, Bilder och speifi kationer som medfoljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) aller batteridrivna (sladdlost) elektriska verktyg.

1) Sakerhet pa arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Rörga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i narvaro av antändliga vätskor, gaser aller damm.

Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.

c) Håll barn och kringstaende på avständ nar du arbetar med att elektriskt verktyg.

Distraktioner kan fä dig att tappa kontrollen.

2) Elektrisk sakerhet

a) Det elektriska verktygets stickpropp maste matcha uttaget. Modificera aldrig stickproppen. Anvand inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som tex ror, varmeelement, spisar och kylskap.

Det finns ökad risk für elstötar om din kropp ár jordad.

c) Utsatt inte elektriska verktyg for regn erler vata.

Om vattenkommen in i ett elektriskt verktyg okar risiken for elstotar.

d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget.

Hàll sladden borta是从 värme, olja, skarpa kanter eller rörliga delar.

Skadade aller tiltrasslade sladdar okar risken for elstotar.

e) Använd en förlängningssladd som ar lámplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken for elektrisk stöt.

3) Personlig sakerhet

a) Var vaksam, se upp med vad du gör och använd sunt fornuft nar du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg Near du arrott, drog-ller alkoholpaverkad ell har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultedera i allvariga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrusting som till exemplen en ansiktsmask, glidfria sakerhetsskor, hjalmller horselskydd for tillampliga forhallanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren stär i läge av innan du ansluter det elektriska verktyget till strömköllan och/eller batteriet, tar upp eller bar verktyget.

Att bāra det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget dā omkopplaren ar på inbjuder till olyckor.

d) Avlagsna eventuell justeringsnyckel ell er skruvnyckel innan du startup det elektriska verktyget.

En skruvnckel aller nyckel som lamnats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte für langt. Stå alltid stadigt på fötterna ochhall balansen.

Pá sá satt fár du bättre kontroll over det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lõsa kläder ell erer smycken. Håll ditt här och dina kläder borta fran rörliga delar.

Vida kläder, smycken aller langt帽子 kan fastna i derörliga delarna.

g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.

Användning av damminsamling kan minskadammrelaterade faror.

h) Lat inte vanan av regelbunden användning av verktyg tillata dig att bli for sjalvsaker och ignorera verktygssakerhetsprinciper.

En oforsiktig atgard kan orsaka allvarlig skada inom en brakdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg for det du sca gora.

Korrekt verktyg gör arbetet bättre och sakrare med den hastigkeit som det ár avsett for.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det ar avtagbart fran det elektriska verktyget innan du gör justeringar, byter tillbehör uller forvarar det elektriska verktyget.

Sādana forebyggande sakerhetsatgärder minskar risken for att det elektriska verktyget startup oavsiktligt.

d) Forvara elektriska verktyg som inte används utom räckhäll for barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.

Elektriska verktyg ar farliga i händerna på otränade användare.

e) Underhäll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig iniktning ell er om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan paverka verktygets drift. Om verktyget ar skadat se till att det repareras innan du anvander det. Mänga olyckor fororsakas av dalg't underhallna verktyg.

f) Häll skärverktygen skarpa och rena.

Korrekt underhällna skärverktyg med skarpa skäreggar kärvar inte och ar lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsforhällanden och det arbete som skautforas med i beräkningen.

Att anvanda det elektriska verktyget for andra andamal an det ar avsett for kan resulteda i farliga situationer.

h) Hall handtag och gripytor torra, rena och fria fran olja och fett.

Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i ovanttade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar for en typ av batteri kan orsaka brandfara om den anvand med ett annat batteri.

b) Använd verktyg endast med specifici kt avsedda batteri.

Använding av annat batteri kan ansaka risk for skada eller brand.

c) När batteriet inte används forvara det franskilt fran andra metallfremäl sa som gem, mynt, nycklar, spikar, skruvar aller andra metallfremäl som kan orsaka anslutning fran en pol till en annan.

d) Vid oriktigt handhavande kan vatska komma ut fran batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vatskakommen i ogonen sok medicinsk hjalp.

Vatska som lacker fran batteriet kan orsaka irritation ell erbrnskador.

e) Använd inte att batteri aller verktyg som har skadats aller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oforutsagbart beteende som leder till brand, explosion eller risk for skada.

f) Utsatt inte batteriet aller verktyget for brand aller overdriven temperatur.

Exponering for brand eller temperatur over 130^ kan orsaka explosion.

g) Folj alla laddningsinstruktioner och ladda inte batteriet aller verktyget utanfor det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturerutanfor det angivna intervallet kan skada batteriet och öka risken for brand.

6) Service

a) Låt en kvalificerad reparator utföra service på ditt elektriska verktyg och använd bara identiska reservdeler.

Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier fár endast utfóras av tillverkaren.
eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Häll barn och bräckliga personer på avständ.

När verktygen inte används skadeforallas utom räckhällfor barn och brackliga personer.

SÄKERHETSVARNINGAR FOR BATTERIDRIVEN BORRSKRUVDragARE

1. Häll det elektriska verktyget i dess isolerade greppytor när du utfor att arbete där kaptillbehöret eller fästen kan komma i kontakt med gömda kablar. Kaptillbehör och fästen somkommen i kontakt med en "ledande" ledning kan gora utsatta metalldilar pa det elektriska verktyget "ledande" och ge operatoren en stöt.
2. Använd aldrig att högre varvtil an det maximala vardet for borrens varvtil.

Vid högre varvtil kommer biten sannolikt att BOjas om den tillats rotera fritt utan kontakt med arbetsstycket vilket leder till persorskada.

1. Borja alltid borrning med lagt varvthal och med spetsen på biten i kontakt med arbetsstyetck.
   Vid högre varvtil kommer biten sannolikt att BOjas om den tillats rotera fritt utan kontakt med arbetsstycket vilket leder till persorskada.
2. Applicera endast tryck i direktlinjen med biten och använd inte alltfor högt tryck.
   Bits kan böjas och orsaka brott eller forlust av kontroll vilket leder till persorskada.

YTTERLIGARE SAKERHETSVARNINGAR

1. Se till att området som ska borras ár helt fritt frän gōmda hinder, inklusive elektriska ledninger, vatten erler gasledninger. Borra i ovan namnda kan leda till elektrisk stöt eller kortslutning, gaslackage ull andra faror som kan orsaka allvarliqa olyckor ull skador.
2. Se till att halla verktyget ordentlich under användning. Om du inte gör det kan det resultera i olyckor eller skador.
3. Fäst arbetsstycket. Ett arbetsstycke som klåms fast med klämanordningar erller i en tving hälls fast mycket säkrare an for hand.
4. lordningställande och kontroll av arbetsmiljö Kontrolera att arbetsmiljön arlámplig genom att folja sakerhetsföreskriften.
5. Se till att inga främande foremal hamnar i verktyget genom batteriöppningen aller uttagen.
6. Ta aldrig isär vare sig det uppladdningsbara batteriet aller laddningsaggregatet.
7. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk strom och overhetting. Det leder till brannskada eller skada pa batteriet.
8. Kasta inte batteriet i öppen eld. Om batteriet blir brant kan det explodera.
9. Så snart batteriets afterladdningstid blir für kort for verktygets practiska användning, skall du Föra eller skicka batteriet till Återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
10. Se till att inga foremål erller främande ämn hamnar i laddningsaggregatets ventilationshål. Isätting av metallforemål erller lättantändiga objekt i ventilationshålenkommen att resultera i elektriska överslag och skador på laddningsaggregatet.
11. Se till att montera tillbehoren ordentligt på anslaget. Om tillbehoren inte sitter fast ordentligt kan de lossa och orsaka skador.

Dra ut skruvdragarspetsen latt after montering for att vara saker pa att skruvdragarspetsen inte lossoar under anvandning. Om reglerhylsan inte atergar till sitt ursprungliga lage ar inte skruvdragarspetsen ordentligt monterad.

1. Borrsockeln kan inte stallas in i ett lage mellan siff rorna "1, 3, 5 ... 21" erler punkterna. Anvand inte nar borrsockeln ar i ett lage mellan siffran "21" och strecket i mitten av borrmarket. Det kan skada maskinen.

Svenska

1. Paus vid langvarig användning.
2. Motorn kan stanna'nar verktyget overbelastas. Om detta skulle handa, slapp upp verktygets brytare och avlagsna orsaken for overbelastningen.
3. Det kan hända att motorn fastnar och borren stannar när du borrar. När du använder maskinen som en borr, bör du vara försiktig sa att motorn inte lases fast.
4. Om motorn lases, slå omedelbart av strommen. Om motorn ar låst under en langre stund kan motorn eller batteriet brannas.
5. Användning av batteri under kalla Förhällanden (kallare an 0^ ) kan ibland resultera i svagare Åtdragningsmoment och nedsatt arbetsförmåga. Detta ar emellertid att temporär fenomen, somkommen att ätergå till normalt tillstand nar batteriet blir uppvärmt.
6. Titta inte direkt in i Ijuset. Det kan orsaka skador pa ogonen.
7. Nivan när varningslampan for batteriniva tänds kan variera beroende på omgivande temperatur, batteriets sardrag, etc. och ar endast avsedd som en vigledning.
8. Varningslampan for batteriniva kan tandas nar dete elektriska verktyget ar overbelastat. Detta betyder inte att batterikraften ar valdigt lag.
   Se till att kontrollera batterinivân nar verktyget inte ar laddat.

WARNING FÖR LITIUMJONBATTERI

For att forlänga livstiden ar litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I handelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det Handa att motorn stannar. Detta ar inget felutan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.
   I detta fall ladda omedelbartupp det.
2. Om verktyget ar überbelastat kan motorn stanna. Oms harder slapp knappen pa verktyget och ta atgarda orsaken till overbelastningen. Du kan anvanda det igen nar det svalnat.
3. Om batteriet overhettas under for hog belastning kan batteriet ta slut.

Om detta hander, sluta anzanda batteriet och lat det svalna. Du kan anzanda det igen nar det svalnat.

Vidare, var god beakta foljande varningar och foreskrifter.

WARNING

For att forebygga lackage fran batteri, varmeutveckling, rok, explosion och eldsvada, var god beakta foljande forsiktighetsatgarder.

1. Se till att damm och smuts inte samlas pa batteriet.
   O Vid arbete se till att damm och smuts inte faller på batteriet.
   Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   Forvara inte batteri som inte anvands pa en plats dar de utsats for damm och smuts.
   Innan forvaring av ett batteri avlagsna eventuelt damm och smuts som har fastnat pa det och forvara det inte tillsammans med metallforemal (skruvar, spikar etc.).
2. Gör inte hal i batteri med skarpa foremål sa som spik, slå med hammare, stampa på eller kasta foremål på eller utsätt batteriet for fysisk pafrestning.
3. Använd inte uppenbarigt skadat batteri eller batteri som ar deformerat.
4. Använd inte batteriet med polerna omvända.
5. Anslut inte direkt till ett elektriskt uttag aller uttaget for cigarettandare i en bil.
6. Använd inte batteri für andra syften an de som anges.
7. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsattinte batteriet for hoga temperaturer ell hoigt tryck sa som i en mikrovagsugn, hartork ell hoŋtrycksbehallare.

9. Hall borta fran eld sà snart lassocage ellaluktande lukt upptacks.

10. Använd inte på plats)där stark statisk elektricitet skapas.
11. Om batteriet lacker, luktar illa, blir varmt, missfargat ellerr missformerat erer pa nagot satt upplevs som onormalt vid anvandning, laddning eller forvaring, ta omedelbart bort det fran verktyget ellr batteriladdaren och sluta anvanda det.
12. Lagg inte batteriet i vatskor och se till att vatskor inte trangler in i det. Om en konductiv vatska, exemplvis vatten, skulle komma in i batteriet kan det skadas och antandas eller explodera. Forvara batteriet pa en sval, torr plats, borta fran brannbara och lattantandiga foremal. Batteriet far inte utsattas for miljoer med fratande gas.

FÖRSIKTIGT

1. Om vatska som lacker fran batterietkommen i ogonen gnid inte ogonen och skolj dem val med friskt rent vatten fran en kran och kontakta omedelbart medicinsk hjalp. Om inget gors kan vatskan orsaka ogonproblem.
2. Om vatskankommenikontaktmedin hud ellerdina klader, tvatta omedelbartvalmed rentvatten sa som fran en kran. Det finns en chanstattdet kan orsaka hudirritation.
3. Om du upptäcker rost, dalg lukt, overhettning, missfargning, deforming och/eller andra ovanligheter nar du anvander batteriet for forsta gangen anvand det inte utan lamna tillbaka det till din aterforsäljare eller handlare.

VARNING

Om ett främande elektriskt ledande materialkommen i kontakt med batteriets anslutningar, kan batteriet kortslutas och fororsaka brand. Vid forvaring av litiumjonbatterier, se till att folja nedanstäende anvisningar.

O Placera inte ledande foremal som spikar och ledninger i stal eller koppar i forvaringsfacket.
For att undvika kortslutning, montera batteriet i verktyget aller satt pa batteriskyddet vid forvaring for att dolja ventilatorn.

ANGÄENDE TRANSPORT AV LITIUMJONBATTERIER

lakta foljande forsiktighetsatgärder nar litiumjonbatterier transporteras.

WARNING

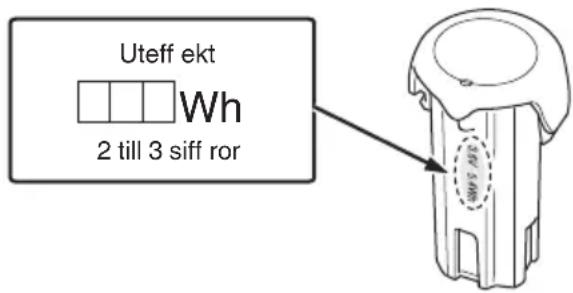

Meddela transportföretaget att att paket innehäller ett litiumjonbatteri, informera företaget om dess uteffekt och folj transportföretagets instruktioner nar Transporten arrangeras.

Lithiumjonbatterier som överskrider en uteffekt på 100 Wh klassifieras som farligt gods ochkommen att krava en särskild behandlingsprocedur.
For transport utomlands maste du uppfylla internationell lagstiftning samt destinationslandets regler och forordninger.

SYMBOLER

WARNING

Nedan visas de symboler som anvands for maskinen.

Se till att du forstår vad de betyder innan verktyget används.

	DB10DL: Batteridriven borrskruvdragare
	Användaren måste laska braupsanvisingen für att minska risiken für persokador.
	Gäller endast EU-länder Elektriska verktyg fär inte kastes i hushållssopornal Enligt direktivet 2012/19/EU som avser öldre elektrisk och elektronisk utrustning och dess tillämpnning enligt nationell lagstiftning skaatuttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning.
V Märkspänning
n0	Hastighetutan belastning
	Trä
	Maskinskruv
	Träskruv
	Storlek på sexkant
kg	Vikt* (Enligt EPTA-procedur 01/2014)
	Borrning
I	Slå PÅ
	Slå AV
	Koppla loss batteriet
R	Rotation medurs
L	Rotation moturs

• Beroende på anslutet batteri. Den tyngsta vikten måts med BCL1030 (säljs separat).

STANDARDTILLBEHÖR

Forutom huvudenheten (1 enhet) innehaller paketet tillbehoren listade pa sedan 141.

Standardtilbehoren kan andras utan foregaende meddelande.

ANVÄNDNINGSOMRÄDEN

Iskruvning och borttagning av maskinskruvar, traskruvar, sjalvgangande skruvar, m.m.
O Borrning i olika slags tra

TEKNISKA DATA

Tekniska data for maskinen Återfinns i tabellen på sidan 141.

ANMÄRKNING

Beroende på HiKOKIs kontinuierliga forsknings- och utvecklingsarbete, forbehäller HiKOKI ratten tilländringar av teknska datautan foregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de foljande anvisiningarna innan du anvanderitt elektriska verktyg.

1. Anslut laddarens nätkabel till att natuttag.

Kontrollampankommenattblinka i rott (med intervaller, pa 1 sekund) after anslutning av natkabel till laddaren. FORSIKTIGT

Använd inte elkablar om de ar skadade. Se till att fá de reparerade omedelbart.

1. Satt i batteriet i laddaren. (Bild 2)
   Tryck in batteriet ordentigt i laddaren tills denkommen i kontakt med botten på laddaren.
2. Laddning

När ett batteri sats i laddarekommen signallampan tandas och lysa kontinuerligt i rott.

När batteriet blir fullt laddadkommen signallampan att blinka rdd. (Med intervaller pa 1 sekund) (Se Tabell 1)

Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till fore laddnings-start, under pagäende laddning och after slufford laddning visas i nedanstäende Tabell 1.

Tabell 1

Signallampans indikationer					Symbolmarke(UC10SL2)
Signallampa(röd)	Färeladdning	Blinkar	Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder.(släckt 0,5 sekunder)
	Underladdning	Lyser	Lyser ihållande
	Laddningavslutad	Blinkar	Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder.(släckt 0,5 sekunder)
	Överhettadstandbyläge	Blinkar	Lyser 1 sekund. Lyser inte under 0,5 sekunder.(släckt 0,5 sekunder)	Batteriet overhettat. Kan inte ladda. (laddningkommen att böjar Norwaybatteriet svalnat).
	Gär inte attladda	Flimrar	Lyser 0,1 sekunder. Lyser inte 0,1 sekunder.(släckt 0,1 sekunder)	Fel i batteriet eller laddaren

Angäende temperaturer och laddningstid for batteriet.
Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2

Laddare Batteri		UC10SFL UC10SL2
Laddningsspänning V		10,8
Vikt kg		0,35
Typ av batteri Li-ion
Temperaturer vid vilka batterierna kan laddas 0°C - 50°C
Laddningsid För batterikapacitet, ca. (vid 20°C)
1,3 Ah	min.	35	25
1,5 Ah	min.	40	30
3,0 Ah	min.	80	60
Antal battericeller		3-6

ANMÄRKNING

Laddningstiden kan variera

omgivningstemperaturen och natspaffening.

1. Dra ut laddarens natkabel ur natuttaget.

2. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihag att dra ut batteriet ur laddaren after anvandning och att spara det.

FÖRSIKTIGT

Det kan Handa att signallampan pa laddaren tands under 1 sekund och slacks under 0,5 sekunder (av 0,5 sekunder) nar batteriet laddas medan det blivit varmt, beroende av att det fatt ligga i solen aller nar det sats i laddaren strax after avslutat bruk. Om detta ar fallet, lat batteriet svalna forst innan du startar uppladdning.

När signallampan böjr flimra snabbt i rott (med intervaller om 0,2 sekunder) maste batteriets isättningsöppning kontrolleras for främande ämnen, som maste tas bort. Om det inte fi nns nagra främande foremål ar det troligt att det ar fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

Det tar ca tre sekunder for den inbyggda mikrodatorn enligt att avkanna att batteriet laddas med laddaren urtagen. Vanta darfor i minst tre sekunder innan batteriet pa nytt satti laddaren for fortsatt laddning.Det kan handa att batteriet inte laddas upp pa korrekt satt om batteriet satti laddaren pa nytt inom tre sekunder.

MONTERING OCH ANVÄNDNING

Åtgård Bild Sida
Borttagning och isättning av batteri	1	142
Laddning	2	142
Montera tillbehör	3	142
Justering av Åtdragningsmomentet	4	142
Val av plats För borrning	5	142
Användning av LED-ljuset	6	142
Vända rotationsriktningen	7	143
Startomkopplarens manövrering	8	143
Varningslampa für batterinivå (indikerar att batterinivån är låg och laddning krävs.)	9	143
Val av tillbehör	-	144

UNDERHÄLL OCH INSPEKTION

1. Oversyn

Eftersom användning av ett slott och skadat verktyg minskar arbetseff aktiviteten aller resulterar i motorns überhettning, skall verktyget slipas ull bytas ut mot ett nytt sa snart det börjar bl slitet.

2. Knotroll av skrufvorband

Kontrollera alla monteringsskruvar med jammellanrum och kontrollera att de ar ordentligt fastdragna. Om nagon av skruvarna skulle lossa, dra omedelbart at dem. Om du inte g Dor det kan det kan det leda till allvarlig fara.

3. Motors underhäll

Motorns linding kan sāgas utgōrā maskinens hjärta. Var mycket fösiktig sa att lindningen intekommen till skada och/eller utsàts for olja uller vatten.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorösningar, bensin uller thinner d de smalter plast.

5. Forvaring

Forvara elverktyget pa ett stalle dar temperaturen inte overstiger 40^ och dar inte barnkommen at den.

ANMARKNING

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier ar fulladdade innan de forvaras.

En langre tids forvaring (3 manader erler mer) av batterier med en lag laddningsniva kan leda till forsamrad prestanda, vasantigt minskad anvandningsid for batterierna aller att batterierna inte kan halla laddningen.

Men vasantigt minskad anvandningstid for batterier kan aterstallas genom upprepad laddning och anvandning av batterierna tvà till fem gänger.

Om batteriernas användningsid Förblir extremkt kort även after upprepad laddning och användning, anse att batterierna ar slut och kop nya batterier.

FÖRSIKTIGT

Vid använding och underhäll av elverktyg måste de sakerhetsbestammelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande for batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera sakerheten och prestanda für vara batteridrivna elektriska verktyg som används med andere batterier an de vi anvisat eller nar batterier har tagits isär och modifi erats (söm isärtagning och utbyte av celler aller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestammelser. Denna garanti tacker inte defekter aller skada pa grund av felaktig anvandning, missbruk aller normal forslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isaraget, med GARANTIBEVIS som hittas i slutet pa denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angäende buller och vibrationer

Uppmatta varden har bestamts enligt EN62841 och fastställt i enlighet med ISO 4871.

A-vägd ljudeff ektnivā: 81 dB (A)

A-vagldjudtrycksniva:70 dB (A)

Osakerhet K: 3 dB (A)

Använd hörskydd.

Vibration totalvarden (triax vektorsumma) har bestamtsenigt EN62841.

Skruvdragning utan slag:

Vibrationsavgivningsvarde an overstiger inte 2,5m / s^2

Osakerhet K=1,5 m/s2

Det angivna totalvardet for vibrationer har matts enigt en standardtestmetod och kan anvandas vid jamforelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

Vibrationsavgivning under verkligt anvandande av elverktyget kan skilja sig fran det angivna totalvdet beroende pa det satt som verktyget ar anvant pa.

• Identifiera sakerhetsatgärder som kan utforas for att skydda operatoren som baseras pa en uppskattning av utsattning i verkligehen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut d' startomkopplaren anvands).

ANMÄRKNING

Beroende på HiKOKIs kontinuierlga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av teknska datautan foregående meddelande.

1) Sikring på arbeidsområdet
