Produkttype	Akku bore-/skruemaskine
Mærke	HiKOKI
Model	DB10DL
Nominel spænding	10,8 V (Li-ion)
Tomgangshastighed	0 - 460 min⁻¹
Borekapacitet (træ)	18 mm
Skruekapacitet (maskinskruer)	6 mm
Skruekapacitet (træskruer)	6 mm
Størrelse på sekskantfatning	6,35 mm (1/4")
Vægt (med batteri)	0,8 - 1,0 kg
Batteritype	Lithium-ion
Kompatibel lader	UC10SFL eller UC10SL2
Lydtryksniveau	70 dB(A)
Lydeffektniveau	81 dB(A)
Vibrationsemissionsværdi	≤ 2,5 m/s² (K=1,5 m/s²)
Antal momentpositioner	22 (21 + boring)
Anvendelser	Boring i træ, skruning af maskinskruer, skruning af træskruer, gevindskæring
Funktioner	Vendbar rotation, LED-lys, batteriindikator, justerbar kobling
Vedligeholdelse	Rengøring med tør eller let sæbevædet klud; opbevares ved temperatur <40°C
Garanti	Garantibevis medfølger (se vejledning)

Ofte stillede spørgsmål - DB10DL HiKOKI

Hvilken type batteri skal bruges med HiKOKI DB10DL bore-/skruemaskinen?

Brug udelukkende originale HiKOKI lithium-ion batterier, der er specificeret til denne model. Brug af andre batterier kan medføre risiko for brand eller personskade.

Hvordan oplader jeg batteriet korrekt?

Tilslut laderen (UC10SFL eller UC10SL2) til stikkontakten, indsæt batteriet helt. Den røde lampe blinker under opladning og slukker, når opladningen er færdig. Oplad ikke ved temperaturer uden for 0°C til 50°C.

Hvad gør jeg, hvis motoren stopper under brug?

Dette kan skyldes et afladet batteri, overbelastning eller overophedning. Slip afbryderen, fjern årsagen (oplad batteriet, reducer belastningen, lad det køle af), og brug derefter igen.

Hvordan justerer jeg tilspændingsmomentet?

Drej koblingsvælgeren til et af de 21 tal (1 = lavt moment, 21 = højt moment) eller til borsymbolet til boring. Placer ikke vælgeren mellem to hak.

Hvordan vender jeg rotationsretningen?

Brug vendeknappen placeret nær afbryderen. Skub den til højre (R) for højrerotation, til venstre (L) for venstrerotation.

Hvilke sikkerhedsforanstaltninger skal man overholde ved boring?

Hold værktøjet ved de isolerede overflader, start ved lav hastighed, udøv tryk i linje med boret, og kontroller, at der ikke er skjulte kabler eller rør i boreområdet.

Hvordan vedligeholder jeg bore-/skruemaskinen?

Rengør ydersiden med en tør eller let sæbevædet klud. Brug ikke opløsningsmidler. Kontroller regelmæssigt skruernes tilspænding. Opbevar værktøjet et tørt sted under 40°C.

Hvad gør jeg, hvis batterivæske sprøjtes ud?

Ved kontakt med øjnene, skyl med rent vand og søg læge. På hud eller tøj, skyl rigeligt med vand. Undgå yderligere kontakt.

Hvordan opbevarer jeg lithium-ion-batteriet på lang sigt?

Oplad batteriet fuldstændigt før opbevaring. Ved opbevaring i mere end 3 måneder kan et svagt opladet batteri miste sin ydeevne. Udfør om nødvendigt 2 til 5 opladnings-/afladningscyklusser for at genoplive det.

Hvor finder jeg standardtilbehør og reservedele?

Standardtilbehør er listet i vejledningen (side 141). For reservedele skal du kontakte en autoriseret HiKOKI-service. Brug kun originale dele.

BRUGSANVISNING DB10DL HiKOKI

(Oversaettelse af original brugervejledning)

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor/DDke overholds.

Gem alle advarsler og instruktioner, sa du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henvisser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsomrade

a) Hold arbejdsmradyet rent og tilstrakkeligt opyst. Rodee ell morke omrader oger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antaende støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distractioner kan medfore, at du mister kontrollen over vaerktojet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket. Brug ikke adapterstik til jordet (jord forbundet) elektrisk værktøj. Stik, der ikke erændret, og egnede stikkontakter nedsaetter risikoen for elektrisk stød.
b) Undgå berøring af jordee eller jord forbundne overflader,f.eks. rør,radiatorer,komfurer og koleskabe. Der er en oget risiko for elektrisk stod,hvis kroppen er jordet ellerejord forbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vind ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningenkommen i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede allerammenfiltrede ledninger oger risikoen for elektrisk stød.
e) När et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nodsaget til at anvende det elektriske værktøj pa et fugtigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstromsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stod.

3) Personlig sikkerhed

a) Vær árvægen, hold opmaerksohmeden rettet mod arbejdet, og brug fornuften, nár du anvender et elektrisk værktoj. Anvend ikke et elektrisk værktoj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et ojebliks uopmaerksohed, mens det elektriske værktoj anvendes, kan medfere alvorlig personskade.

b) Brug personligt sikkerhedsdudstr. Brug altid beskyttesesbriller. Ved brug af sikkerhedsdudstr som stovmaske, skridsikre sikkerhedssko, hjelm ell er horevem, nar disse er pakraevet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slæt fra, För værktøjet sluttes til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det. Hvis du har fi ngeren på kontakten, nar du bærer værktøjet, eller kontakten er slæt til, nar det elektriske værktøj tilfores strom, öges risikoen for ulykker.
d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske værktoj startes.

En skruenogle aller en anden type nogle, der sidder fast pa en af det elektriske værktojs roterende dele, kan medfere personskade.

e) Pas på ikke at få overbalance. Sørg—hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst toj eller lose smykker. Hold dit hær og toj væk fra bevægelige dele.

Lost toj, lose smykker ellr langt har kan komme i klemme i de bevagelige dele.

g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
Brug af stovopsamling kan reducere stovrelaterede risici.
h) Lad/DDke kendskab erhervet gennem hyppig brug af varktojer vere en sovepude for dig, der far dig til at ignorere sikkerhedsprincper for varktoj.

En skodesløs handling kan forårsage alvorlig tilskadekomst i en bråkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) PresCREASEt elektriske værktoj. Brug det rigtige elektriske værktoj til den pageldende opgave. Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtehastighed.
b) Anvend ikke det elektriske værktøj, hviskontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktoj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktoj, for du foretager justeringer, skifter tilbehør eller lagger det elektriske værktoj til opbevaring.

Sàdanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøjutilsigtet.

d) Opbevar elektrisk værktøj, der/DD er i brug, utilgengeligt for born, og lad/DD peRsoner, der/DD er vant til elektrisk værktoj, ellr som/DD he farst denne vejledning, anvende det elektriske værktoj.

Elektrisk værktoj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj og tilbehør. Kontroller for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele aller andere forhold, der kan pávirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.

Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.

f) Sorg for, at skereværktj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skareværktoj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denen vegledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udfores.

Der kan opstä farlige situationer, his det elektriske værktoj bruges til andre formal end de tilsigtede.

h) Hold handtag og gribeflader torre, rene og fri for olie og fedt.

Glatte handtag og gribebflader gør sikker handtering og kontrl over værktoget i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktj

a) Genopladning mä kun udføres med den oplader, der er speci ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, nár den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

Anvendelse af andre batteripakker kan muligvis giverisiko for tilskadekomst og brand.

c) När batteripakken违法犯罪, skal du opbevare den væk fra andere metalobjekter som fx papirclips, mønter, nogler, som, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den,anden.

Kortsluttes batteripolerne, kan der opsta forbrandinger aller en brand.

d) Under særigt dãrlige omstændigheder kan der sive væske ud af batteriet; Undlad atkommen i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden ell er give forbraendinger.

e) Anvend ikke en batteripakke eller etærktøj, der er beskadiget allerændret.

Beskadigede aller aendrede batterier kan udvise uforudsigelig adfaerd, der medforer brand, eksplosion aller risiko for tilskadekomst.

f) Udsæt ikke en batteripakke eller et værktøj for aben ild eller overdreven temperatur.

Udsættelse for aben ild aller temperaturer pa over 130^ kan medfere eksplosion.

g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne.

Forkert opladning ell er opladning ved temperaturer Eden for det angivne omrade kan beskadige batteriet og og e risikoen for brand.

6) Service

a) Fá foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

b) Udfør aldrig service pa beskadigede batteripakker.

Service pa batteripakker bør kun udfores af producenten ell autorisere de serviceudbydere.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand.

När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSFORESKRIFTER FOR LEDNINGSFRI BOREMASKINE

1. Hold fast i det elektriske værktøj på de isolerede gribefiader, hvor skæretilbehoret eller beslagene kankommen kontakt med den skjulte ledningsføring.

Skæretilbehør eller beslag, derkommen i kontakt med en "strømforende" ledning kan gore synlige metaldele på det elektriske værktøj "strømforende" og kan give operatoren elektrisk stød.

1. Må aldrig betjenes ved hjere hastighed end borekronens maksimale hastighedsklassifi cering.

Ved hójere hastigheder bójer kronen sandsynligvis, hvisdén fár lov til at rotere frit uden at kontakte arbejdsemnet, hvilket medforer persorskade.

1. Start altid boringen ved lav hastighed og med kronens spids i kontakt med arbejdsemnet.

Ved hójere hastigheder bojer kronen sandsynligvis, hvisdén far lov til at rotere frit uden at kontakte arbejdsemnet, hviket medforer personskade.

1. Pafør kun tryk i direkte linje med kronen, og pafør ikke for kraftigt tryk.

Kronerne kan boje med brud ellr tab af konrol til folge, hvilket medforer personskade.

EKSTRA SIKKERHEDSADVARSLER

1. Sorg for, at det omrade der skal bores, er fuldstendigt frit for skjulte forhindringer, herunder elektrisk ledningsfaring, vand eller gasr. Boring i fornvnte kan medfore elektrisk stod eller kortslutng, gaslaekage ellere farer, der kan forarsage alvorlige ulykker ell er tilskadekomst.
2. Sorg for at holde godt fast i værktoget under anvendelse. Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst.
3. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt med fastspændingsenheder er i en skruestik er mere sikkert, end hvis du holder det i handen.
4. Opsætning og kontrol af arbejdssted. Kontroller, om arbejdsstedet er velegnet ved at følge forholdsrreglne.
5. Undgå, at fremmedlegemer træŋger ind i hullet til tilstluting af det genopladelige batteri.
6. Skil aldrig det genopladelige batteri aller opladeren ad.
7. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forarsager en stor elektrisk stromming og overophedning. Det medforer forbrændinger aller beskadigelse af batteriet.
8. Bortskaf不解 batteryet ved at kaste det pæ et bæl. Hvis batteriet brændes, kan det eksplodere.
9. Nár batteriet har næt slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du kæbte det. Bortskaf ikke det afl adede batteri.
10. Stik jegenstande ind iopladerens ventilationsabninger. Hvis metalgenstande eller brændbare stofferkommen ind iopladerens ventilationsabninger, kan det giv elektriske stddller ødelægge opladeren.
11. Sorg for at montere tilbehoret fast i ambolten. Hvis tilbehoret ici er fastgjort korrekt, kan det komme ud og forarssage skader.
    Nár skruetraekkerbit'en er installerer, træk da let i bit'en for at ∀ere sikker pa, at den ikke lösner sig under brug. Hvis muff en ikke falder tilbage i sin oprindelige position, er bit'en ikke sat ordentlich i.
12. Koblingshjulet kan/DD ke indstilles til mellem tallene "1, 3, 5 ... 21" eller prikkerne og ma不信 anvendes med koblingshjulstallet mellem 21" og linjen midt pa boremaerket. Hvis du gorg det, kan det medfere beskadigelse.
13. Slukning af enheden after kontinuerigt arbejde.

Dansk

1. Motoren stopper muligvis, hvis værktøjt overbelastes.
   Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ørsagen til overbelastningen.
2. Motorens rotation lases muligvis, sa den stopper, mens enheden anvendes som bor. Under anvendelse af boremaskinen skal du passe pa ikke at lase motoren.
3. Hvis motoren lases, skal du straks slukke strommen.
   Hvis motoren lases i et stykke tid, kan motoren aller batteriet brændeSAMEN.
4. Anvendelse af batteriet i kolde omgivelser (under 0 grader celsius) kan sommetider medfore et svekket tilspændingsmoment og en reduceret arbejdsmængde. Dette er dog et midlertidigt fænomen; tilstanden bliver normal ingen, narr Batteriet varmes op.
5. Kig sekske direkte ind i lyset. Dette kan medfrole øjenskader.
6. Detiveau, som adverselslampen for batteriniveau lyser ved, kan variere afhengig af den omgivende temperatur, batteriets egenskaber etc., og er kun tiltaenk t som en vejledning.
7. Advarselslampen for batteriniveau lyser muligvis, nar el-værktjoet er overbelastet. Dette betyder ikke, at batteriniveauauet er lavt.

Sorg for at kontrollere batteriniveauet, mens værktøjet er i en ubelastet tilstand.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlaenge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strmudladningen. Hvis situation 1 til 3, der er beskvet nedenunder, skulle opsta under brug af dette produkt, stopper motoren muligvis, selv om du trykker pa kontakten. Dette er ikke delve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.

Hvis dette skulle ske, skal du straks lade batteriet op.

1. Hvis værktøj er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ørsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
2. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.

I tilfælde heraf skal du indstille brugen af batteriet og lade det kole af. Efter at du har gjort det, kan du anvende værktøjetigen.

Vær desuden opmaerksom på folgende advarsler og forholdsrregler.

ADVARSEL

For pa forhand at forhindre enhver form for batterilækage, varmeudvikling, rogudvikling, eksplosion og antendelse, skal du sorge for at vare opmaerksom pa folgende sikkerhedsforanstaltninger.

1. Sorg for, at spaner og stov okay samler sig pa batteriet.
   O Under arbejdet skal du sorge for, at der icke falden spaner og stov ned pa batteriet.
   Sorg for, at eventuelle spaner og stov, der falder ned pa det elektriske værktøj under arbejdet, ikke samler sig pa batteriet.
   Opbevar违法犯罪, including the use of a computer, for spåner og støv.
   O Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spaner og stov, der sidder fast pa det, og ikke opbevaré detSAM men med andre metalobjekter (skruer, som, osv.).
2. Undlad at punktere batteriet med et skarpt objekt som fx et som, sla pa det med en hammer, traede pa det, kaste med det ell er udsætte batteriet for voldsomme stød.
3. Undlad at anvende et tydeligt beskadiget aller deformt batteri.

4. Undlad at anvende batteriet i omvendt polaritet.

5. Undlad at tilslutte direkte til elektriske stikkontakter aller en cigarettændere i biler.

6. Undlad at anvende batteriet til andre formal end dem, der er angivet.
7. Hvis batteriet ikke oplades welt, selv after at den angivne oplatetid er gaet, skal du øjeblikeligt stoppe yderligere opladning.
8. Undlad at anbringe aller udsætte batteriet for hoje temperaturer aller hoje tryk som fx inde i en mikroovn, et torreapparat aller en beholder med hojt tryk.
9. Hold det øjeblikeligt væk fra Åben ild, hvis der opdages en lækage eller ubehagelig lugt.
10. Undlad at anvende det pà et sted hvor der udvikles kraftig statisk elektricitet.
11. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen,andenMade forekommmer unnormalt under brug, opladningEller opbevaring,skal du oejblikeligt fjerne det fra udstyret ellere Batteriopladeren og indstillebrugen.
12. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medfrole beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tør sted, væk fra brændbart materiale. Omrader med ætsende gas skal undgås.

FORSIGTIG

1. Hvis du fär væske, der er lækket fra batteriet, i øjnene, ma du/DDge i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.
2. Hvis du fär væske på huden eller tojet, skal du øjeblikeligt vaske det af med rigeligt rent vand som fx vand fra hanen.

Det er muligt, at det kan give hudirritation.

1. Hvis du opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmaessigheder, nár du anvender batteriet for对不起 gang, skal du undlade at anvende det og returnere det til din leverandor erler forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medfrole brand. Ved opbevaring af lithium-ionbatteriet skal du sorge for at overholde reglnerne for følgende indhold.

O Placér ikke elektrisk ledende snavs, som og ledninger som jern- og kobberledning i opbevaringskassen.
For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du/DDke længere kan se ventilatoren.

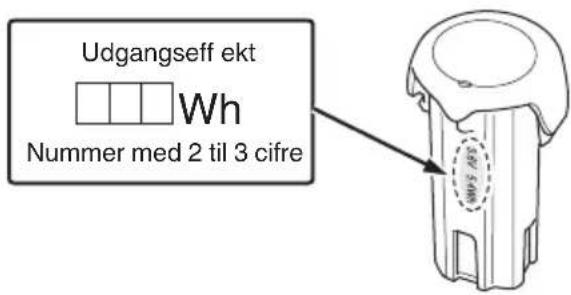

VEDRØRENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde fologende forholdsregler.

ADVARSEL

Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informer firmaet om batteriets udgangseffekt, og flog transportfirmaets instruktioner, nár du arrangerer transport.

Lithium-ion-batterier, der overstiger en udgangseffekt pa 100 Wh, betragtes som varende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsensprocedurer.
Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	DB10DL: Batteri boremaskine
	Brugeren skal lese betjeningsvejledningen for at mindske risikoen for skader.
	Kun for EU-lande Elektrisk værktøj@må ikke bortskaff es som almindeligt husholdningsauff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles分开 og bortskaff es på en@måde, der skåner miljøet mest muligt.
V Nominal spænding
n0	Hastighed.uden belastning
	Træ
	Maskinskrue
	Træskrue
	Størelse på sekskantet drev
kg	Vægt* (I henhold til EPTA-procedure 01/2014)
	Boring
I	Slå boremaskine TIL
	Slå boremaskine FRA
	Kobl batteriet fra
R	Rotation med uret
L	Rotation mod uret

• Afhænger af monteret batteri. Den tungeste vægt males med BCL1030 (forhandles separat).

STANDARDTILBEHOR

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 141.

Der forbeholds ret til ændringer i standardtilbehør øden varsel.

ANVENDELS

Isaetning og fjernelse af maskinskruer, trakskruer, gevindskruer, osv.
Boring af forskeilige typerrae

SPECIFICATIONER

Denne maskines specifikationer er opstillet i tabellen pa side 141.

BEMERK

Grundet HiKOKI's lobe Forskning og udvikling kan specifi kationerne heri ændres utden forudgående varsel.

OPLADNING

Inden det elektriske værktæj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rød (ét blink i sekundet).

FORSIGTIG

Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.

1. Sæt batteriet i opladeren. (Fig. 2)

Saat batteriet ordentligt i opladeren, til det roer bunden af opladeren.

1. Opladning

Nar et batteri sættes i opladeren, lyser kontrollampen konstant op i rød.

När batteriet er fuldt oplatet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

Kontrollampens indikationer er som vist i Tabel 1, alt after opladerens aller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer					Symbolmærke (UC10SL2)
Kontrollampe (rod)	Før opladning	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Mens opladning	Lyser	Lyser vedvarende
	Opladning fuldført	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Overophedning standby	Blinker	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, på batteriet er kølet af)
	Opladning er umulig	Blinker hurtigt	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Funktsfejl i batteri eller oplader

• Vedrørende batteriets temperaturer og opladningstid.
  Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Oplader Batteri		UC10SFL UC10SL2
Opladningsspænding V		10,8
Vægt kg		0,35
Batteritye Li-ion
Temperaturer, hvor batteriet kan genoplades 0°C - 50°C
Opladningstid for batterikapacitet, ca. (ved 20°C)
1,3 Ah	min.	35	25
1,5 Ah	min.	40	30
3,0 Ah	min.	80	60
Antal battericeller		3-6

BEM/ERK

Genopladningstiden kan variere alt after den omgivende temperatur og stromkildens spending.

4. Frakobl opladerens nettedning fra kontakten.

5. Hold godt fat om opladeren, og trak batteriet ud. BEMAERK

Sorg for at travake batteriet ud af opladeren after brug, og opbevar det derefter.

FORSIGTIG

O Hvis batteriet oplades, mens det er varmt after at have ligget lange pa et sted med direkte sollys, ellr fordi batteriet lige har vaeret anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sádant tilfaelde skal batteriet forst have lov til at kole af, hvorefter opladningen kan pábegyndes.
Nár kontrollampen blinker hurtigt rødt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegem i opladerens batteristik. Hvis der ilke er nogen fremmedlegem, er det muligt, at batteriet aller opladenen ikke fungerer korrekt. Lad et autorisert servicecenter se på problemet.
Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekraefte, at det batteri, der oplades med opladeren, tages ud, skal du vente mindst 3 sekunder, for du sætter det i gen og fortsetter opladningen. Hvis batteriet sættes i, for der er gaget 3 sekunder, er det ikke sikkert, at batteriet er ordentlich opladet.

Handling Figur Side
Fjernelse og isætning af batteriet 1	142
Opladning 2 142
Montering af tilbehør 3 142
Justering af tilspændingsmoment	4 142
Valg af boreposition 5 142
Sådan anvender du LED-lyset	6	142
Vende rotationsretning	7	143
Betjening af kontakt	8	143
Advarselslampe for batteriniveau (Indikerer, at batteriniveaulet er lavt og kræver genopladning).	9	143
Valg af tilbehør	—	144

VEDLIGEHOLDELSOG EFTERSYN

1. Eftersyn af værktoget

Idet anwendelse af slov't værktoj forringer eff aktiviteten og medforer mulig functionsfejl i motoren, skal du slider erller udskifte værktogjet, sa snart du opdager værktogjsslid.

2. Eftersyn af monteringsskruerne

Efterse regelmaessigt alle monteringsskruer, og sorg for, at de er spendt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spende demigen. Hvis du ikke gør det, kan det medfrole alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er delve "hjertet" af det elektriske værktoj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Udvendig rengoring

När det elektriske værktoj er snavset, kan du torre det af med en blod, tör klud eller en klud fugtet med sæbevand. Brug ikke kloroplośning, benzin eller fortynder, dappe væsker oploser plastik.

5. Opbevaring

Opbevar det elektriske værktøj pa et sted, hvorn temperaturen er under 40^ og som er udenfor boRs rækkevidde.

BEM/ERK

Opbevaring af lithium-ion-batterier.

Sorg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Laengerevarende opbevaring (3 maneder aller derover) af batterier med en lilie ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne vaesentigt ellere, at batterierne icke kan bevare en opladning.

Dog kan vaesentligt reduceret brugstid for batterierne muligvis genoprettes ved hjaelp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort pa trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og kobe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, noje overholds.

Vigtig meddeelse angaende batterier til ledningsfri elektriske værktjoer fra HiKOKI

Brug altid et af vores designere de originale batterier. Vi kan不信 garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskilelse og udskiftning af celler aller andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale særbestemmelse aft er land. Denne garanti dækker ikke defekter eller beskadigelse som føge af mishandling, misbrug ull normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af dette handteringsvejledning, til et HiKOKI-autorisret servicecenter.

Information om luftbåren støj og vibration

De malte vardier blev fastsat i overensstemmelse med EN62841 og erklaret i overensstemmelse med ISO 4871.

Det afmalte A-vaegtede Iydniveau: 81 dB (A)

Det afmalte A-vaegtede lydtryksniveau: 70 dB (A)

Usikkerhed K: 3 dB (A).

Brug horeværn.

De samléde vibrationsværédier (treaksiel vektorsum) bestem i overensstemmelse med EN62841.

Skrunig uden slag:

Vibrationsemissionsværden ±ba_h overstiger nikke 2,5 m/s².

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er blevet malt i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.

Den kan ogsa anvendes ved en indledningsvis vurdering af eksponderingen.

ADVARSEL

Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøjanwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar varktojet er slukket, og nar det korer i tomgang, uvdover tiden hvor der trykkes pa affekkeren).

BEMEAERK

Grundet HiKOKI's lobe nde forskning og udvikling kan speci kationerne heri aendres uden forudgaende varsel.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold stromledningen unna varme, olje, skarpe kanter ell erler bevegelige deler.

Skadde aller sammenfi itrede ledninger oker faren for elektriske stot.

Nár du bruker et elektroverktóy, vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold här og klær unna bevegelige deler.

f) Ikke eksponer en batteripakke ell er et verktoy for ild ell er for hoy temperatur.

Ekspponering for ild eller temperaturer over 130^ kan forarsake en eksplosjon.

Sjekk batterinivæt mens maskinen er i ubelastet tilstand.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

Videre, vennligst ta hensyn til folgende forholdsregler og advorsler.

ADVARSEL

Nár du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

FORSIKTIG

Ilkke bruk den elektriske ledningen hvis den er skadet. Fä det reparert umiddelbart.

1. Sett batteriet i laderen. (Fig. 2)

Skyv batteriet bestemt inn i laderen til detkommen i kontakt med bunnen av laderen.

1. Lading

Nár du sétter inn et batteri i laderen, vil pilotlampen lyse kontinuereglig i ródt.

När batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se Tabell 1)

Pilotlampens indikasjoner					Symbolmerke (UC10SL2)
Pilotlampe (rød)	Før lading	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Mens lading	Lyser	Lyser kontinuerlig
	Lading ferdig	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Overoppheting hvilemodus	Blinker	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte nær batteriet er avkjølt)
	Lading ikke mulig	Blafrer	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)	Feilfunksjon i batteriet eller laderen
