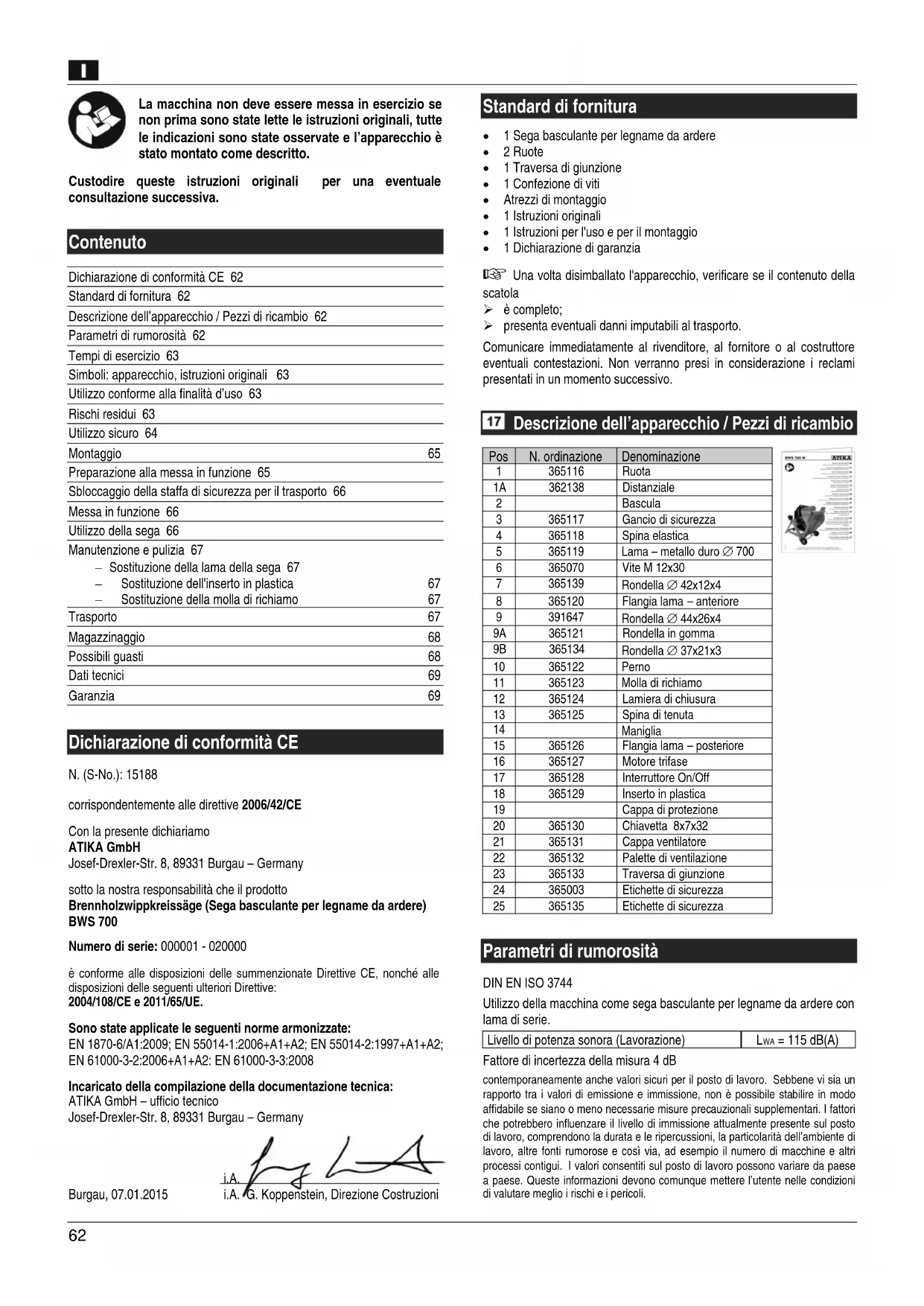

MANUALE UTENTE BWS 700 N ATIKA

Garancia Kérjük, ügyeljen a csatolt garanciális nyilatkozatra.62 La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni originali, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto. Custodire queste istruzioni originali per una eventuale consultazione successiva.

Contenuto Dichiarazione di conformità CE 62 Standard di fornitura 62 Descrizione dell’apparecchio / Pezzi di ricambio 62 Parametri di rumorosità 62 Tempi di esercizio 63 Simboli: apparecchio, istruzioni originali 63 Utilizzo conforme alla finalità d’uso 63 Rischi residui 63 Utilizzo sicuro 64 Montaggio 65 Preparazione alla messa in funzione 65 Sbloccaggio della staffa di sicurezza per il trasporto 66 Messa in funzione 66 Utilizzo della sega 66 Manutenzione e pulizia 67 − Sostituzione della lama della sega 67 − Sostituzione dell'inserto in plastica 67 − Sostituzione della molla di richiamo 67 Trasporto 67 Magazzinaggio 68 Possibili guasti 68 Dati tecnici 69 Garanzia 69

Dichiarazione di conformità CE N. (S-No.): 15188 corrispondentemente alle direttive 2006/42/CE Con la presente dichiariamo ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany sotto la nostra responsabilità che il prodotto Brennholzwippkreissäge (Sega basculante per legname da ardere) BWS 700 Numero di serie: 000001 - 020000 è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2004/108/CE e 2011/65/UE. Sono state applicate le seguenti norme armonizzate: EN 1870-6/A1:2009; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2: EN 61000-3-3:2008 Incaricato della compilazione della documentazione tecnica: ATIKA GmbH – ufficio tecnico Josef-Drexler-Str. 8, 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Direzione Costruzioni Standard di fornitura

• 1 Sega basculante per legname da ardere
• 2 Ruote • 1 Traversa di giunzione • 1 Confezione di viti • Atrezzi di montaggio • 1 Istruzioni originali
• 1 Istruzioni per l'uso e per il montaggio
• 1 Dichiarazione di garanzia Una volta disimballato l'apparecchio, verificare se il contenuto della scatola ¾ è completo; ¾ presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Descrizione dell’apparecchio / Pezzi di ricambio Pos N. ordinazione Denominazione 1 365116 Ruota

365121 Rondella in gomma 9B 365134Rondella ∅ 37x21x3 10 365122Perno 11 365123Molla di richiamo 12 365124 Lamiera di chiusura 13 365125 Spina di tenuta Maniglia 15 365126 Flangia lama

posteriore 16 365127 Motore trifase 17 365128 Interruttore On/Off 18 365129 Inserto in plastica 19 Cappa di protezione 20 365130 Chiavetta 8x7x32 21 365131 Cappa ventilatore 22 365132 Palette di ventilazione 23 365133 Traversa di giunzione 24 365003 Etichette di sicurezza 25 365135 Etichette di sicurezza

Parametri di rumorosità DIN EN ISO 3744 Utilizzo della macchina come sega basculante per legname da ardere con lama di serie. Livello di potenza sonora (Lavorazione) L = 115 dB(A) Fattore di incertezza della misura 4 dB contemporaneamente anche valori sicuri per il posto di lavoro. Sebbene vi sia un rapporto tra i valori di emissione e immissione, non è possibile stabilire in modo affidabile se siano o meno necessarie misure precauzionali supplementari. I fattori che potrebbero influenzare il livello di immissione attualmente presente sul posto di lavoro, comprendono la durata e le ripercussioni, la particolarità dell’ambiente di lavoro, altre fonti rumorose e così via, ad esempio il numero di macchine e altri processi contigui. I valori consentiti sul posto di lavoro possono variare da paese a paese. Queste informazioni devono comunque mettere l’utente nelle condizioni di valutare meglio i rischi e i pericoli.63 Tempi di esercizio Prima della messa in funzione dell’apparecchio, consultare e osservare le normative locali (regionali) sull’inquinamento.

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni originali e nelle norme di sicurezza. Indossare guanti di protezione. Indossare scarpe di protezione. Indossare occhiali di protezione.

Indossare cuffie di protezione.

Indossare indumenti protettivi.

Utilizzare una leggera maschera di protezione.

Pericolo di lesioni alle dita e alle mani a causa della lama. Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione. Avvertenza: superfici calde. Pericolo di ustioni! Non toccare le parti calde del motore. Senso di rotazione della lama. Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi. Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2012/19 /UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli presenti nelle istruzioni originali

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali. Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti. Avvisi per l’utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni. Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Consultare le istruzioni per l'uso e per il montaggio allegate quando nel testo si fa riferimento ai numeri delle figure.

Utilizzo conforme alla finalità d’uso L’apparecchio è indicato per il taglio trasversale di legname da ardere nel settore domestico e hobbistico. Il taglio di materiale circolare con un diametro inferiore a 30 mm e superiore a 240 mm non è consentito in quanto questi pezzi non possono essere tenuti fermi in sicurezza. La lunghezza massima del pezzo deve essere 1000 mm. La lunghezza minima non deve essere inferiore a 200 mm. È possibile utilizzare solo lame di qualità a norma EN 847-1 con un diametro di max. 700 mm. La sega basculante per legname da ardere deve essere utilizzata solo all’aperto, a causa della mancanza del dispositivo di aspirazione. Devono essere lavorati esclusivamente pezzi che possono essere caricati e tenuti fermi nella bascula con la massima sicurezza. L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido alto legato) non è consentito, poiché questo tipo di acciaio è duro e fragile. Pericolo di lesioni causato dalla rottura della lama della sega e dalla proiezione di pezzi di lama. Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni originali . Durante l’utilizzo, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate. Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente. Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall’utente. L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati. La macchina non deve essere utilizzata in ambienti a rischio di esplosione o esposta alla pioggia. Rimuovere scrupolosamente le parti metalliche (aghi, ecc.) dal materiale da segare.

Rischi residui Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. Pericolo di lesioni alle dita e alle mani a causa dell’utensile (lama della sega) o del pezzo, ad esempio sostituzione della lama della sega. Lesioni a causa della proiezione di parti dei pezzi. Contraccolpo del pezzo o di sue parti. Rottura e proiezione della lama della sega. Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma. Contatto con parti sotto tensione in caso di componenti elettrici aperti. Danni all’udito in caso di lavori di lunga durata senza apposite protezioni. Emissione di polveri di legno nocive per la salute. Indossare una maschera di protezione.64 Emissione sonora: per ridurre il rumore utilizzare lame della sega appositamente costruite ed eseguire la manutenzione della macchina. Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro L'utilizzo non conforme delle macchine per la lavorazione del legno può comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali. Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato. Prima dell’uso, acquisire familiarità con l’apparecchio facendo riferimento alle istruzioni originali . Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie. L’apparecchio non deve essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali oppure da persone prive di un’adeguata conoscenza o esperienza, a meno che non siano sorvegliate o accompagnate da una persona che se ne assuma la responsabilità. I bambini non possono utilizzare l’apparecchio. Il tagliasiepi non può essere utilizzato da persone di età inferiore ai 18 anni. L’apparecchio non può essere utilizzato da persone che non abbiano letto le istruzioni per l’uso. Vigilare sui bambini per accertarsi che non giochino con l'apparecchio. Tenere i bambini lontani dall’apparecchio. Non lasciare mai la sega incustodita. Tenere lontane eventuali altre persone. Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo. Tenere queste persone lontane dalla zona di lavoro. Evitare di assumere posizioni anomale. Accertarsi di avere una posizione stabile e mantenere in ogni momento l’equilibrio. Non sporgersi in avanti. Indossare indumenti di lavoro appropriati: − non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili − scarpe antiscivolo − una retina per raccogliere i capelli lunghi Indossare appositi dispositivi di protezione individuale: − cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A)) − Occhiali di protezione − Mascherina di protezione − Guanti se si utilizzano lame della sega ad es. per la sostituzione delle lame) (Se possibile, le lame devono essere trasportate in un porta-utensili) L'esposizione alla polvere viene influenzata dal tipo di materiale da segare. La sega basculante per legname da ardere deve essere utilizzata solo all'aperto a causa della mancanza di dispositivo di aspirazione. La polvere che si forma durante la lavorazione è spesso nociva per la salute e non deve penetrare nel corpo. Utilizzare una maschera di protezione idonea. Rimuovere accuratamente la polvere accumulata, ad es. mediante aspirazione. Azionare la sega solo su un fondo − stabile − piano − antiscivolo − esente da vibrazioni Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere in considerazione gli influssi ambientali: − non esporre la macchina alla pioggia − non usare l'apparecchio in ambienti umidi o bagnati; − garantire un’illuminazione adeguata. − non utilizzare la macchina vicino a liquidi o gas infiammabili. Adottare la posizione di lavoro corretta. Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di giri necessario. Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato. Comunicare eventuali guasti alla macchina inclusi dispositivi di protezione da scollegare o la lama immediatamente dopo averli notati. Mettere in funzione la macchina solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza. Sostituire l'inserto in plastica in caso di fessura di taglio spostata. Non utilizzare lame incrinate o la cui forma sia stata modificata. Utilizzare solo lame affilate, visto che le lame consumate non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore. Per ridurre al minimo la formazione di rumori, la lama deve essere affilata e tutti gli elementi per la riduzione del rumore (coperture, ecc.) montati e/o installati correttamente. Non utilizzare lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1. L’impiego di altri utensili e accessori potrebbe implicare il pericolo di infortuni per l'utilizzatore. Verificare che la lama della sega corrisponda alle misure indicate nei "Dati tecnici" e sia adatta al materiale del pezzo. Rispettare il numero di giri massimo indicato sulla lama. Utilizzare solo la flangia originale della lama. Disporre la pila di pezzi da lavorare e i pezzi finiti vicino all'area di lavoro. Segare sempre e soltanto un pezzo alla volta. Non segare mai diversi pezzi contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezzi vengano afferrati dalla lama della sega in modo incontrollato. Assicurarsi che i pezzi tagliati non vengano afferrati dalla corona dentata della lama e che non vengano proiettati lontano. Non utilizzare la sega per scopi diversi da quelli previsti (vedere “Utilizzo conforme alla finalità d’uso“). Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo. Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili. La lunghezza massima del pezzo deve essere 1000 mm. La lunghezza minima non deve essere inferiore a 200 mm. È possibile tagliare solo legno con un diametro massimo di 240 mm in modo da evitare un pericoloso taglio rovesciato. Mantenere sempre una distanza di sicurezza sufficiente rispetto alla lama della sega. Durante il funzionamento mantenere una distanza sufficiente rispetto ai componenti in movimento. La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucioli e residui. Non frenare la lama della sega premendo lateralmente. Non rimuovere le schegge, i trucioli e i residui con le mani dalla zona di pericolo della lama della sega.65 Rimuovere i residui di taglio (in base alle esigenze) dalla macchina per non compromettere la sicurezza sul posto di lavoro. Lo stesso vale per i trucioli. La linea di evacuazione dei trucioli deve essere mantenuta libera. Non rimuovere dall'area di taglio qualsivoglia sezione o altro elemento del pezzo con la macchina in funzione, a meno che non si utilizzi un'asta di guida. Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi: − interventi di riparazione − interventi di manutenzione e pulizia − Eliminazione di anomalie (tra cui la rimozione di schegge incastrate) − Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati; − Trasporto della macchina − Sostituzione della lama della sega − Abbandono (anche per interruzioni di breve durata) Curare la macchina con grande attenzione: − conservare gli utensili affilati e puliti per poter lavorare meglio e con maggiore sicurezza. − Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile. − mantenere le maniglie asciutte e libere da olio e grasso. Controllare se la macchina presenta danneggiamenti: − Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, a meno che le istruzioni originali non prevedano qualcosa di diverso. − Sostituire le etichette di sicurezza danneggiate o illeggibili. Non lasciare inserita alcuna chiave per utensili! Prima dell’accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Familiarizzare con le procedure per la pulizia, la manutenzione e la rimozione regolare di trucioli e polvere al fine di evitare un rischio d'incendio. Accertarsi che, durante l'intera durata prevista, la macchina, componenti inclusi, non possa inclinarsi o cadere o sposarsi in modo incontrollato durante il trasporto, il montaggio, la messa fuori servizio e la rottamazione. Sicurezza elettrica Esecuzione dei conduttori di collegamento conforme-mente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno − 1,5 mm² nei cavi aventi una lunghezza fino a 25 m − 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale. L’utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa. La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d’acqua. In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo. Non utilizzare il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa. Controllare regolarmente il cavo della sega e farlo sostituire da un tecnico specializzato se presenta danneggiamenti. Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido. Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. Non utilizzare conduttori di collegamento difettosi. All’aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato. Non utilizzare collegamenti elettrici provvisori. Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare soltanto pezzi di ricambio originali. L’utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Montaggio Montaggio della route Montare un distanziale (1A) e una ruota (1) per lato sull'asse dell'unità premontata. [2 x viti M8x16, 2x rondelle A10,5] Montaggio della traversa di giunzione Fissare la traversa di giunzione (23) sull’unità. [4 viti M8x20, 8 rondelle A8,4, 4 dadi M8 autobloccanti].

Montaggio dell'interruttore / portacavo Avvitare lo zoccolo (a) alla struttura. [2x viti M8x20, 4x rondelle A8,4, 2x dadi M8 autobloccante]. Fit portacavo [1x viti M4x15, 1x portacavo, 2x rondelle A4, 1x dadi M4, autobloccanti].

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate. Posizionare la macchina in un luogo che soddisfi le seguenti condizioni: − all’aperto − antisdrucciolo − resistenza alle vibrazioni − piano − esente da rischi di inciampo − rapporti di luce sufficienti Per una maggiore stabilità durante i lavori con la sega, accertarsi che quest’ultima non possa scivolare via. Prima di ogni utilizzo, controllare: − se i conduttori di collegamento presentano difetti (incrinature, tagli o simili) non utilizzare conduttori difettosi − se gli inserti in plastica sono in condizioni regolari − se la lama della sega è in condizioni perfette − il funzionamento della bascula Non utilizzare lame incrinate o la cui forma sia stata modificata. Non utilizzare lame in acciaio superrapido HSS.66 Sostituire immediatamente gli inserti in plastica consumati o danneggiati. Adottare la posizione di lavoro corretta.

Sbloccaggio della staffa di sicurezza per il trasporto Spingere la bascula (2) in direzione della lama. In questo modo il gancio di sicurezza (3) viene sganciato. Ribaltare il gancio di sicurezza (3). La bascula (2) viene automaticamente portata in posizione di riposo dalla molla di richiamo.

Messa in funzione Senso di rotazione della lama

Accertarsi che il senso di rotazione della lama corrisponda sempre a quello indicato sulla cappa di protezione (19)

Con i motori trifase, è possibile invertire il senso di rotazione. A questo scopo inserire un cacciavite nell'apposita fessura sul collare della presa e con una leggera pressione, girando verso sinistra o verso destra, regolare il senso di rotazione corretto. Scelta della lama Durante la scelta della lama accertarsi di non utilizzare lame smussate o danneggiate e che il diametro di foratura della lama sia pari a 30 mm (osservare la targhetta sull’apparecchio). L Allacciamento alla rete Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l’apparecchio alla presa corrispondente. Utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA). L Protezione: 16 A inerte L'interruttore di accensione/spegnimento. Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione Aprire il coperchio dell’interruttore (A). Premere il pulsante verde sull’interruttore. In caso di assenza di corrente, l’apparecchio si spegne auto-maticamente. Per riaccendere l'apparecchio, premere nuova-mente il pulsante verde. Spegnimento Premere il pulsante rosso dell’interruttore o il pulsante rosso della copertura dell’interruttore (A). La lama si arresta entro 10 secondi grazie ad un freno motore integrato. Attenzione! Durante e subito dopo il tempo di frenata il motore ronza. In questa fase non azionare mai l’interruttore. (Né per l’accensione né per lo spegnimento.) È possibile riaccendere il motore solo al termine del ronzio. In caso di freno difettoso non utilizzare la lama, vale a dire quando la lama non si arresta entro 10 secondi dopo lo spegnimento. Salvamotore Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 – 10 min.), il motore può essere nuova-mente acceso.

Utilizzo della sega Prima di iniziare a lavorare con la sega, osservare le seguenti norme di sicurezza per minimizzare quanto più possibile il rischio di lesioni. Condizioni della lama della sega, dell'inserto in plastica e dado a stella regolari? Posto di lavoro in ordine? Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni originali , avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto! Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione della lama, ecc.) − Spegnere l’apparecchio − Attendere l’arresto della lama della sega − Disinserire la spina di alimentazione Prestare inoltre attenzione ai seguenti punti importanti: Portarsi al di fuori della zona di pericolo. Inserire il legno nella bascula. Segare il pezzo con pressione costante. Non rimuovere mai le schegge, i trucioli e simili con le mani. In ogni caso rispettare tutte le norme di sicurezza. Istruzioni di lavoro

1. Accertarsi che la sega non possa scivolare via. 2. Inserire il legno nella bascula.

È possibile segare legni di almeno ∅ 30 mm fino a max. ∅ 240 mm.

3. Afferrare ora la maniglia (14) della bascula con entrambe le mani e

premere la bascula in modo uniforme verso la lama. Non effettuare movimenti a scatti! L Evitare che si formi un barbiglio sulla bascula in modo che il pezzo non venga torto durante la segatura. Non premere la bascula con troppa forza verso la lama. Il numero di giri del motore non deve scendere troppo!

4. Al termine della segatura, la bascula torna in posizione di riposto

grazie alla molla di richiamo. L In caso di molla di richiamo (11) rotta o spanata, la bascula non torna autonomamente in posizione. Sostituire la molla di richiamo. Si veda "Sostituzione della molla di richiamo". Mai segare senza o con una molla di richiamo difettosa! 5. Spostare il legno solo al termine della segatura.67 Comportamento in caso di infortunio o guasto 1. Premere il pulsante rosso sull’interruttore On/Off. 2. Attendere che la lama si fermi. 3. Disinserire la spina di alimentazione.

4. In presenza di lesioni adottare le misure di pronto soccorso.

Comportamento in caso di lama bloccata a causa di pezzi di legno inceppati 1. Premere il pulsante rosso sull’interruttore On/Off. 2. Disinserire la spina di alimentazione. 3. Rimuovere il blocco.. Indossare guanti protettivi Rimuovere il pezzo di legno inceppato non con le mani, bensì con un pezzo di legno idoneo. 4. Controllare se la lama presenta eventuali danneggiamenti.

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia − Spegnere l’apparecchio − Attendere l’arresto della lama della sega − Disinserire la spina di alimentazione Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza. I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto. Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili. Pulizia L Per garantire la funzionalità della sega, prestare attenzione a quanto segue: Non spruzzare acqua sull’apparecchio. Rimuovere i trucioli e la polvere solo con una spazzola o un aspirapolvere. Pulire e oliare regolarmente tutte le parti mobili. L Non utilizzare mai grasso! Utilizzare ad esempio olio per macchine da cucire, olio idraulico fluido o spruzzi d’olio ecologico. Assicurarsi che la lama della sega sia inossidabile e priva di resina. Eliminare i residui di resina dalla superficie della bascula. L I residui di resina possono essere rimossi con un comune spray per la manutenzione e la cura. La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolungato o frequente. Sostituire quindi la lama della sega o farla affilare. Manutenzione Sostituzione della lama della sega Prima di sostituire la lama della sega, disinserire la spina di alimentazione. Pericolo di taglio! La lama è pesante e può essere scivolosa. Indossare guanti durante la sostituzione della lama della sega. Non utilizzare lame in acciaio superrapido HSS. Non utilizzare lame incrinate o la cui forma sia stata modificata. Utilizzare solo lame della sega affilate. Pericolo di ustioni! Subito dopo il taglio, la lama è ancora calda. 1. Svitare la vite della lamiera di chiusura (12). 2. Estrarre la spina elastica (4) e rimuovere le tre rondelle (9B + 9 + 9A). Nel farlo, tenere ferma la bascula. 3. Abbassare la bascula lentamente verso terra. 4. Bloccare la lama (5) con la spina di tenuta (13) per evitare che si sposti. 5. Allentare la vite (6). 6. Rimuovere la rondella (7), la flangia anteriore della lama (8) e la lama (5). 7. Pulire la flangia della lama (8, 15). 8. Inserire una lama nuova o affilata. LPrestare attenzione al senso di rotazione corretto della lama: la freccia sulla cappa di protezione e la freccia sulla lama devono essere rivolte nella stessa direzione! 9. Applicare nuovamente la flangia anteriore della lama e la rondella. 10. Bloccare la lama tramite la vite. 11. Infilare la rondella (9) sul perno (10). 12. Sollevare la bascula e infilare il perno nel foro (A). 13. Spingere dapprima la rondella in gomma (9A),quindi la rondella grande (9) ed infine la rondella piccola (9B) sull’apposito perno (10). 14. Infilare la spina elastica (4) sul perno (10). 15. Avvitare nuovamente la lamiera di chiusura (12).

16. Rimuovere la spina di tenuta (13).

Sostituzione dell’inserto in plastica Sostituire un inserto in plastica (18) consumato o danneggiato.

1. Allentare le viti dell'inserto in plastica ed estrarlo.

2. Inserire un nuovo inserto in plastica e serrarlo.

Sostituzione della molla di richiamo Sostituire immediatamente una molla di richiamo consumata o rotta. 1. Svitare la vite della lamiera di chiusura (12). 2. Estrarre la spina elastica (4) e rimuovere le tre rondelle (9B + 9 + 9A). Nel farlo, tenere ferma la bascula. 3. Abbassare la bascula lentamente verso terra. 4. Rimuovere la rondella (9) e la molla di richiamo (11). 5. Infilare la nuova molla di richiamo sul perno (10) e successivamente la rondella (9). 6. Sollevare la bascula e infilare il perno nel foro (A). 7. Spingere dapprima la rondella in gomma (9A),quindi la rondella grande (9) ed infine la rondella piccola (9B) sull’apposito perno (10). 8. Infilare la spina elastica (4) sul perno (10). 9. Avvitare nuovamente la lamiera di chiusura (12).

Disinserire la spina di alimentazione prima di ogni trasporto.

1. Spingere la bascula (2) verso la lama. 2. Ribaltare il gancio di sicurezza (3) fino a quando non aggancia.

Trasporto: afferrare la maniglia (14), spingere con un piede sull'asse e ribaltare la sega verso di sè. In questa posizione è possibile trasportare comodamente la sega. Appoggio: spingere con un piede sull'asse e appoggiare la sega con cautela.68 Magazzinaggio

Spina di alimentazione Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa: − Effettuare una pulizia di fondo. − Trattare tutte le parti mobili con un olio ecologico. Non utilizzare mai grasso!

Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto della lama della sega − Disinserire la spina di alimentazione Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione. Guasto Possibile causa Eliminazione La macchina non si avvia dopo l’accensione • Assenza di corrente • Cavo di prolunga difettoso • Motore o interruttore difettosi

• Controllare il fusibile • Controllare il cavo, non riutilizzare i cavi difettosi
• Far controllare o far riparare da un elettricista autori-zzato il motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali Nessuna funzione basculante
• Gancio di sicurezza non allentate • Allentare il gancio di sicurezza (3) La lama della sega si blocca durante il taglio • La lama della sega è consumata • Avanzamento eccessivo

• Affilare o sostituire la lama della sega.
• Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta Il pezzo si blocca durante l’avanzamento o l’arretramento • La lama è consumata

• Tenere fermo il pezzo e spegnere subito il motore. Sostituire quindi la lama della sega. Macchie di bruciatura sui punti di taglio
• La lama della sega è consumata • Affilare o sostituire la lama della sega. La sega vibra • Lama della sega deformata • Lama della sega non montata correttamente • Sostituire la lama della sega. • Fissare correttamente la lama della sega Il meccanismo di richiamo della bascula non funziona
• Molla di richiamo rotta o consumata • Sostituire la molla di richiamo Azione frenante insufficiente (tempo di frenata < 10 sec.) • Freno difettoso • Cause diverse
• Far controllare o far riparare da un elettricista autorizzato l’interruttore, oppure farli sostituire con pezzi di ricambio originali69 Dati tecnici Tipo BWS 700 N Anno di costruzione vedere ultima pagina Potenza motore P

4,5 kW S6 20 % Tensione di rete 400 V 3~ Frequenza di rete 50 Hz Numero di giri a vuoto 1490 min

Categoria di protezione IP 54 Fusibile di alimentazione 16 A inerte Diametro della lama max. ∅ 700 mm (metallo duro) Foro della lama ∅ 30 mm Numero di denti 42 Spessore lama 3,2 mm Larghezza di taglio 4,2 mm Capacità di taglio ca. ∅ min. 30 mm fino a max. 240 mm Lunghezza max. legno ca. 1000 mm Lunghezza min. legno ca. 200mm Ingombro (lunghezza x larghezza x altezza) 1150 mm x 745 mm x 1085 mm Peso (con accessori) ca. 98 kg Modalità operativa: S 6 – 20 % Funzionamento periodico ininterrotto con 10 min.: 2 min. di funzionamento continuo 8 min. di funzionamento al minimo o carico minore
