| Tipo di prodotto | Tagliaerba a batteria |
| Marca | Cramer |
| Modello | 82LM46 |
| Larghezza di taglio | 46 cm |
| Altezza di taglio | 25 - 80 mm (regolabile) |
| Velocità di rotazione della lama | 2800 giri/min |
| Motorizzazione | Motore 82 V senza spazzole |
| Alimentazione | Batteria agli ioni di litio 82 V (non inclusa) |
| Capacità del cesto di raccolta | 55 L |
| Peso (senza batteria) | 28,5 kg |
| Velocità di avanzamento (auto-propulsata) | 0,5 - 1,5 m/s |
| Livello di potenza sonora garantito | 87,82 dB(A) |
| Livello di vibrazione | < 2,5 m/s² |
| Funzioni principali | Taglio, pacciamatura, scarico laterale, auto-propulsione |
| Regolazione dell'altezza di taglio | Centralizzata, 6 posizioni |
| Sicurezza | Chiave di sicurezza rimovibile, doppio blocco, arresto automatico |
| Manutenzione | Pulizia con panno asciutto, lubrificazione non necessaria |
| Sostituzione della lama | Sì (coppia di serraggio consigliata 62,5-71,5 kgf·cm) |
| Batterie compatibili | 82V220G, 82V430G, 82V220, 82V430 |
| Caricabatterie compatibili | 82C1G, 82C2, 82C6 |
| Temperatura di funzionamento | da -5 °C a 40 °C |
| Temperatura di stoccaggio | da -10 °C a 60 °C |
Domande frequenti - 82LM46 Cramer
Domande degli utenti su 82LM46 Cramer
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale 82LM46 - Cramer e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 82LM46 del marchio Cramer.
MANUALE UTENTE 82LM46 Cramer

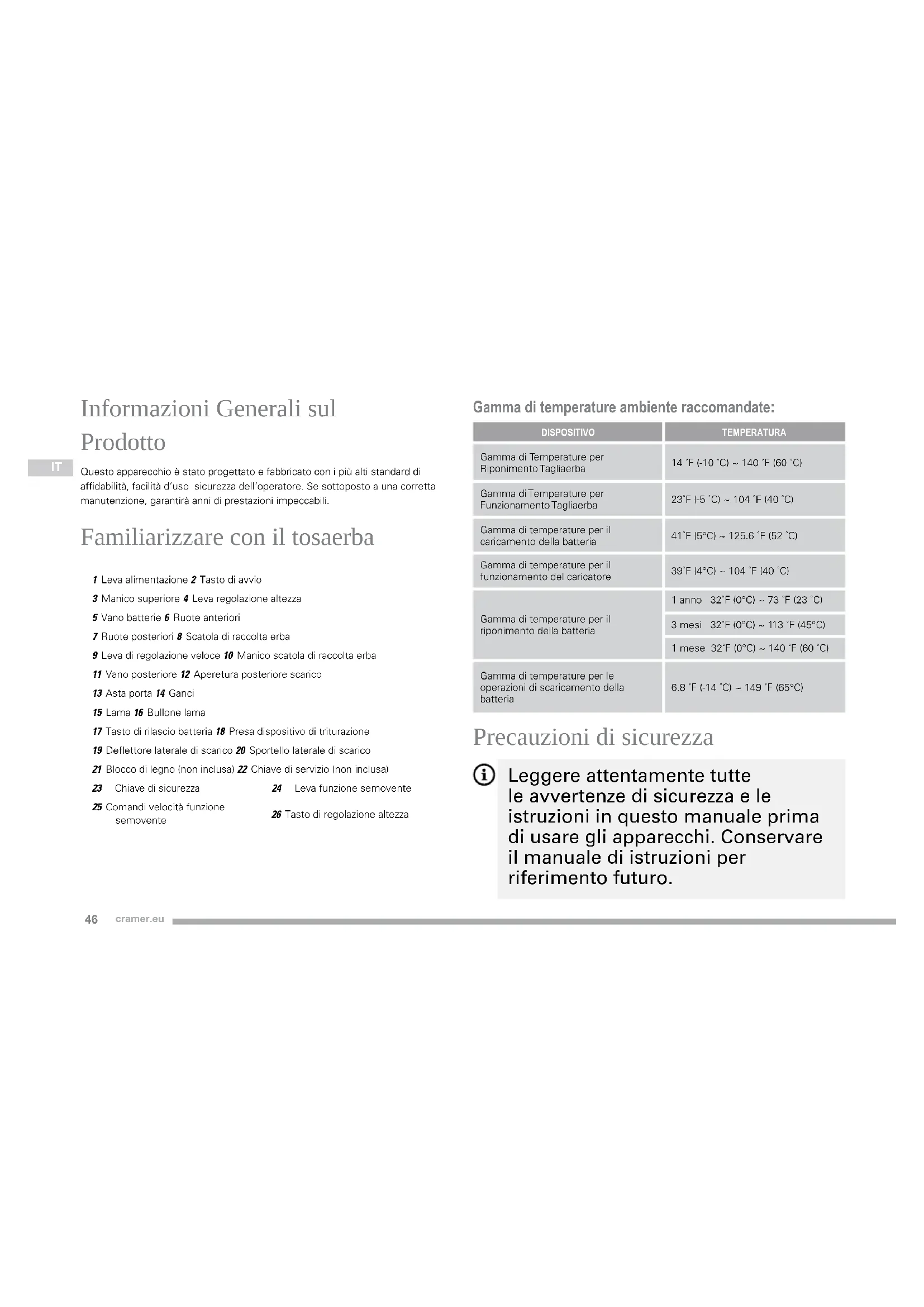

Informazioni Generali sul Prodotto
Questo apparecchio è stato progettato e fabbricato con i più alto standard di affidabilità,facility d'uso sicurezza dell'operaore. Se sottoposto a una corretta manutenzione, garantirà anni di prestazioni impeccabili.
Familiarizzare con il tosaerba
1 Leva alimentazione 2 Tasto di avvio
3 Manico superiore 4 Leva regolazione altezza
7 Ruote posteriori 8 Scatola di raccolta erba
9 Leva di regolazione velocce 10 Manico scatola di raccolta erba
11 Vano posteriori 12 Aperetura posteriore scarico
13 Asta porta 14 Ganci
15 Lama 16 Bullone lama
17 Tasto di rilascio batteria 18 Presa dispositivo di triturazione
19 Deflettore laterale di scarico 20 Sportello laterale di scarico
21 Blocco di legno (non inclusa) 22 Chiave di servizio (non inclusa)
23 Chiave di sicurezza
24 Leva funzione semovente
25 Comandi velocità funzione semovente
26 Tasto di regolazione altezza
Gamma di temperature ambiente raccomandate:
| DISPOSITIVO | TEMPERATURA |
| Gamma di Temperature per Riponimento Tagliaerba | 14 °F (-10 °C) ~ 140 °F (60 °C) |
| Gamma di Temperature per Funzionamento Tagliaerba | 23°F (-5 °C) ~ 104 °F (40 °C) |
| Gamma di temperature per il caricamento della batteria | 41°F (5°C) ~ 125.6 °F (52 °C) |
| Gamma di temperature per il funzionamento del caricatore | 39°F (4°C) ~ 104 °F (40 °C) |
| Gamma di temperature per il riponimento della batteria | 1 anno 32°F (0°C) ~ 73 °F (23 °C) |
| 3 mesi 32°F (0°C) ~ 113 °F (45°C) | |
| 1 mese 32°F (0°C) ~ 140 °F (60 °C) | |
| Gamma di temperature per le operazioni di scaricamento della batteria | 6.8 °F (-14 °C) ~ 149 °F (65°C) |
Precauzioni di sicurezza
Leggere attendamente tutte le avventenze di sicurezza e le istruzioni in quello manuale prima di usare gli appearecchi. Conservare il manuale di istruzioni per riferimento futuro.
CE Questi appearecchi sono conformi agli standard di sicurezza e alle direttive CE compatibilità elettromagnetica, Macchine e Bassa tensione.
L'utensile
- Leggere attendamente le istruzioni. Familiarizzare con i comandi e con il corretto utilizzo dell'utensile.
- Tenere l'utensile lontano alla portata dei bambini e di persona che non ne conoscono l'uso o le istruzioni di funzionamento. Leggi locali possono limitare l'età dell'operaatore.
Non mettere mai in funzione l'utensile in presenza di persona, bambini o animali. - Ricordare che l'operaatore sare responsabile di eventuali lesions o danni a persona o cose.
Preparazione
- Mention si utilizes l'utensile indossare
sempre calzature resistenti e pantaloni lunghi. Non mettere in funzione l'utensile se scalzi o se si indossano sandali aperti. Evitare di indossare abiti larghi o con cordini o lacci pendenti.
- Controllare attendamente la zona dove viene utilizzato l'utensile e rimuoverete tutti gli oggetti che potranno essere scagliati alla macchina.
- Prima di utilizzato, controllare sempre assicurandosi che le lame, i bulloni delle lame e la taglierina non siano usurati né danneggiati. Sostituire sempre tutti i componenti consumati o danneggiati allo stesso tempo per garantire un equilibrio alla macchina. Sostituire le etichette danneggiate o illeggibili.
Funzionamento
- Svolgere le operazioni di lavoro sempre alla luce del sole o con un'ottima illuminazione artificiale.
- Evitare di utilizzato l'utensile sull'erba bagnata.
Assicurarsi sempre di mantenere un equilibrio saldo sui pendii.
- Camminare, non correre mai.
- Operare un taglio obliquo sui pendii, non tagliare mai passando il tosaerba in su e in giu.
- Fare estrema attenzione quando si cambia direzione sui pendii.
Non lavorare in maniera troppo insistente su pendii scoscesi.
- Fare la massima attenzione quando si fa marcia indietro o quando si spinge la macchina verso se stessi.
- Arrestare la(e) lama(e) se la macchina deve essere inclinata per essere trasportata su superfici diverse da erba e quando si trasporta la macchina sono a e dall'area di lavoro.
Non mettere mai in funzione l'utensile con schermi o paralame difettosi o除去 dispositivi di sicurezza, per esempio deflettori e/o scatole per l'erba, correttamente inserti al loroippo.
Attivare il motore facendo attenzione alle istruzioni e tenendo i piedi lontani alla(e) lama(e).
Non inclinare l'utensile quando si accende il motore, eccetto nel caso in cui l'utensile dovrà essere inclinato per essere riavviato. In questo caso, non inclinarlo più di quello non sia necessario e alzare solo la parte lontana dall'operaatore.
Non avviare l'utensile sostando davanti all'apertura di scarico.
Non mettere mani o piedi vicino o sotto le parti in movimento. Tenersi sempre lontani dalle aperture di scarico.
Non trasportare l'utensile con l'alimentazione funzionante.
- Arrestare l'utensile, rimuovere il disposativo di disattivazione e il gruppo batterie. Assicurarsi che tutte le parti in movimento si siano arrestate
- quando si lascia il dispositorio
- prima di rimuovere eventuali blocchi o
di sbloccare lo scarico,
- prima di controllare, pulire o mettere in funzione l'utensile
- dello, a.
Controllare l'utensile per identificare eventuali danni e svolgere le riparazioni prima di riavviare e mettere in funzione l'utensile;
- se il disposativo inizia a vibrare in modo non normale (controllare immediamente)
svolgere i dovuti controli per identificare i danni, - sostituire o riparare le parti danneggiate,
contollare e serrare le parti allentate.
Manutenzione e riponimento
- Serrare sempre tutti i dadi, i bulloni e le viti per assicurare che l'utensile sia in ottime condizioni di funzionamento.
- Controllare spesso il cestello raccoglierba per evidenziate segni di
usura e deterioramento.
In caso di utensili con lame multiple, fare sempre attenzione dal momento che una lama rotante potra causare a tutte le altre lame di ruotare.
- Fare attentione durante le regolazioni del disposativo per evitare che le dita rimangano imprigionate tra le lame dello stesso e le parti fisse dell'utensile.
- Lasciare che l'utensile si raffreddi prima di riporlo.
- Ricordare nelle manipolano le lame che,anche se I'utensile è spento, le lame possono ancora essere in movimento.
- Sostituire tutte le parti danneggiate o consummate sempre assieme per una magiore sicurezza. Utilizzato solo parti di ricambio e accessori originali.
SENTI ISTRUZIONI CONSULTARLE REGOLARMENTE ED ILLUSTRARLE A CHIUNQUE POTREBBE UTILIZZARE.
Smaltimento
| Non gettare gli appearecchi elettrici tra i rifiuti domestici.Provvedere invece a riciclarli portandoli in appositi centri di riciclaggio. Contattare le autorità competenti o il proprio rivenditore per conoscere la procedura di riciclaggio. |
| La raccolta separata dei prodotti usati e degli involucri permette di riciclare e riutilizzare materiali. Il riutilizzo di materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce lanecessità di materiali grezzi. |
| Alla fine della loro durata smaltire le batterie rispettoando l'ambiente. La batteria contiene materiali pericolosi per le persone e l'ambiente. Deve essere rimossa e smaltita separatamente presso un riciclatore autorizzato che accetti batterieagli ioni di litio. |
Simbolo
| SIMBOLO | SIGNIFICATO/SPIEGAZIONE |
| Leggere il manuale dell'opera-atore. | |
| Tenere lontani eventuali osservatori. | |
| Fare attenzione alle lame affilate. Le lame continueranno a girare dopo che il motore si sarebbe spento. Rimuoverre la chiave di sicurezza prima di svolgere le operazioni di manutenzione. | |
| Non mettere in funzione superfi ci che presentino una inclinazione superiore a 15°. Operare un taglio obliquo sui pendii, non tagliare mai pass-sando il tosaerba in su e in giù. | |
| 4 | Fare attenzione ad eventuali scosse elettriche. |
| 5 | Attendere che tutti i compo- nenti dell'utensile si siano completamente fermati prima di toccarli. |
| IPX4 | Resiste all'azione di agli tipo di agenti atmosalferici. |
Prima delle operazioni di lavoro
L'utilizzo sicuro di quello prodotto richiede una comprenzione completa delle caratteristiche dello stesso e delle informazioni nel manuale d'istruzioni. Prima dell'utilizzo del prodotto, familiarizzato con tutte le istruzioni di funzionamento e le norme di sicurezza.
1. Collegare il cestello di raccolta dell'erba
La scatola di raccolta erba raccoglie i ritagli d'erba ed evita che vengano scaricati sul prato maniero che si procede con le operazioni di taglio.
2. Regolare l'altezza di taglio
La tasto di regolazione altezza fornisce la possibilità di regolare l'altezza di taglio.
3. Chiave di sicurezza e batteria
La batteria e la chiave di sicurezza devono essere inserte prima di avviare il tagliaerba. Assicurarsi che le batterie siano completeness cariche.
4. Presa dispositivo di triturazione
Il tosaerba è dotato di un dispositivo di triturazione che copre le aperture di scarico posteriori che permette alla lama del tosaerba di tagliare e ritagliare l'erba in parti più piccole.
5. Deflettore laterale di scarico
utilizzare il de ettre laterale di scarico con quello tosaerba quando I'erba è troppo alta per essere triturata o quando si preferisce scaricare lateramente i detriti. L'erba tagliata prodotta quando si utilizza il de ettre di scarico laterale è di solito meno sminuzzata di quella che si ottiene quando si utilizzato il dispositorio di triturazione e la piatra laterale di triturazione.
6. Sportello laterale di scarico
il tosaerba è dotato di uno sportello che copre le uscite di scarico laterali è che permette alla lama del tosaerba di tagliare e ritagliare l'erba in parti più piccole nel caso in cui il dispositivo di triturazione sia bloccato o di inviare i ritagli d'erba direttamente al sacchetto di raccolta.
Montaggio
AVVERTENZA!
Nel caso in cui un componente manchi o sia danneggiato, non tentare di utilizzato l'apparecchio prima di averlo sostituito. L'utilizzo di un prodotto con parti danneggiate o mancanti potra causare gravi leSIONi personali.
AVVERTENZA!
Non tentare di modificare Anything utensile o di creare accessori non raccomandati per l'utilizzo con quello prodotto. Tali modifiche equivalgono a un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni f i siche.
AVVERTENZA!
Non insere la batteria o la chiave di sicurezza sino a che il montaggio non si sono completo e non si si prenti ad avviare le operazioni di taglio dell'erba. La mancata osservanza di但这a norma potra causare avvio accidentale e probabili lesions alla persona.
AVVERTENZA!
Per evitare avvii accidentali che potranno causare gravi danni alla persona, rimuovere sempre il gruppo batterie e la chiave di sicurezza dal prodotto quando si montano le parti.
AVVERTENZA!
Non mettere in funzione il tosaerba perché i dispositivi di sicurezza correttamente inserti e funzionanti. Non mettere mai in funzione il tosaerba con dispositivi di sicurezza danneggiati. La mancata osservanza di但这a avertenza può provocare gravi lesioni fisiche.
Aprière e regolare il manico superiore (Vedere la figura 2)
1 Premere e trattenere la leva a regolazione veloce per rilasciare il manico alla posizione di riponimento di blocco.
2 Spostare i manici superiore nella posizione di funzionamento. Sarà possibile alzare o abbassare il manico in una posizione comoda per l'operatore. É possibile scegliere tra 3 positioni. Rilasciare le leva a regolazione velocce per bloccare il manico superiore nella posizione desiderata.
NOTA: Assicurarsi che entrambi i lati siano regolati nella stessa posizione per un montaggio corretto.
Montaggio scatola di raccolta erba (Vedere la figura 3)
1 Alzare lo sportello di scarico posteriore.
2 Alzare il sacchetto raccoglierba dal manico e posizionario fatto lo sportello di scarico posteriori in modo che i ganci sul sacchetto di ragcolla siano correttamente agganciati sulla'sdata dello sportello.
3 Rilasciare la porta di scarico posteriore. Se installati correttamente i ganci sul sacchetto raccoglierba si estenderannoattraverso le aperture nello sportello di scarico posteriore.
Installare la spina del dispositivo di triturazione (Vedere la figura 4)
1 Alzare e reggere lo sportello posteriori di scarico.
2 Prendere la spina del dispositivo di triturazione e insertirla inclinandola leggermente, come indicato.
3 Spingere la presa del dispositivo di triturazione al suo posto.
4 Abbassare lo sportello di scarico posteriore.
Installare il deflettore di scarico laterale (Vedere Ia figura 5)
NOTA: Quando si utilizes il deflettore di scarica, non installare la scatola di raccolta erba. Il dispositivo di triturazione deve rimonere installato.
1 Alzare lo sportello di scarico laterale.
2 Allineare tutti i ganci sul deflettore con l'asta della cerniera sulla parte interna del vano batterie.
3 Abbassare il def lettoro fina a che i ganci non siano assicurati sull'asta del cardine dello sportello di triturazione.
4 Rilasciare il deflettore e lo sportello del vano di scarico laterale.
Regolazione altezza taglio (Vedere la figura 6)
Quando si rimuove dall'imballo, le ruote dell'utensile sono fissate a un'altezza di taglio bassa. Prima di utilizzare i tosaerba per la prima volta regolare la posizione di taglio all'altezza che meglio si adatta alla zona di lavoro. La lunghezza media dell'erba da tagliare dovr è essere compresa tra i 38mm e i 51mm durante i mesi freddi e tra i 51mm e i 70mm durante i mesi caldi.
Per regolare l'altezza della lama
1 Per aumentare l'altezza della lama, premere il tasto di regolazione altezza e alzare il decespugliatore.
2 Per diminuire l'altezza della lama, premere il tasto di regolazione lama e abbassare il deccspugliatore.
Utilizzo
AVVERTENZA!
Fare sempre attenzione,anche dopo ave acquisito dimestichezza con l'apparecchio. Non dimenticare mai che basta un secondo di disturazione per ferirsi in modo grave.
AVVERTENZA!
Indossare sempre ochiali di protezione. La mancata osservanza da但这a norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni oculari.
AVVERTENZA!
Non utilizzato componenti o accessori diversi da quelli raccomandi dal produttore per questo apparecchio. L'impiego di componenti o accessori non raccomandi più comportare il rischio di gravi lesioni.
AVVERTENZA!
Prima dell'utilizzo controllare sempre che il tosaerba non presenti parti mancanti o danneggiate e che la lama non sia danneggiata o usurata in maniera effecssiva o irregolare. L'utilizzo di un prodotto con parti danneggiate o mancanti potrà causare gravi lesioni personali.
AVVERTENZA!
Per istruzioni riguardanti il caricamento, far riferimento al Manuale istruzioni per il gruppo batteria e i modelli di caricatore.
Per installare il gruppo batterie (Vedere la figura 7)
1 Alzare e reggere il coperchio del vano batterie.
2 Allineare la batteria con la porta della batteria del decespugliatore.
3 Inserire le batterie in due vari batteries per avviare i tagliaerba. Questo dispositivo è dotato di una funzione automatica che permette alla seconda batteria di funzionare quando la prima batteria si scarica.
4 Assicurarsi che il tasto di rilascio batteria scatti al suoosto e che la batteria si correttamente inserta e assicurare il tutto nel decespugliatore prima di建立起 le operazioni.
5 Inserire la chiave della batteria.
6 Se l'utensile non dovra essereutilizzato immediatamente,non inseire la chiave della batteria.
7 Chidere lo sportello.
Per rimuovere il gruppo batterie (Vedere la figura 7)
1 Rilasciare la leva di alimentazione per arrestare il prodotto.
2 Apriere il vano di accesso al vano batteria.
3 Rimuovere la chiave di sicurezza.
4 Premere il tasto di rilascio batteria sul decespugliatore. Ciò farà fuoriuscire di poco la batteria dall'utensile.
5 Rimuovere la batteria dal prodotto.
Riempimento del serbatoio (Vedere la figura 8)
1 Premere et tenere premuto il tasto di sicurezza.
2 Estrarre la leva di avvio versuso l'alto fino all'impugnatura per avviare il tagliaerba e rilasciare il tasto di sicurezza blocco.
3 Per arrestare il decespugliatore, rilasciare la leva di controlio interrottore.
NOTA: Si potra verificare un rumore piuttosto alto e delle scintille quando il motore elettrico decelera. Cio è normale.
Funzione automatica di sovr alimentazione
Quando il tagliearba incontrera erba alta, la velocità rotazionale nominale (rpm) aumenta automaticamente per offrirre delle prestazioni di taglio e raccolta ottimali. Quando si ritorna alle normali condizioni di taglio, la velocità rotazionale nominale (rpm) tornera automaticamente alla velocità rotazionale nominale (rpm) standard per risparmiare i tempi di funzionamento.
Operazioni di tosatura con funzione semovente (Vedere la figura 8)
Per attivare la funzione semovente:
1 Avviare il tagliaerba.
2 Estrarre la leva funzione semovente verso l'alto per fare in modo che venga bloccata alla maniglia.
Per disattivare la funzione semovente:
1 Rilasciare la leva semovente.
Per regolare la velocità della funzione semovente:
1 Spingere la leva di controllo velocità variabile verso il Simbolo Lepre per aumentare la velocità.
2 Spingere la leva di controllo della velocità verso il Simbolo Tartaruga per diminuire la velocità.
Consigli di taglio
Assicurarsi che non vi siano pietre, rami, cavi e altri oggetti che potanno danneggiare l'utensile o il suo motore. Non passare il tosaerba su staccionate o aste metalliche. Tali oggetti potanno, entrando in contatto con le lame, rimbalzare colpendo I'operaore, causando gravi lesionsi personali all'operaore e ad altri eventuali osservatori.
Per un prato perfetto, ridurre sempre i fili d'erba di un terzo della lunghezza totale.
- Erba nuova o spessa potra aver bisogno di un taglio più stretto o di un'altezza di taglio più alta.
Pulire la parte interna della macchina dopo agli utilizzo per rimuovere scarti
d'erba, foglie, sporco ed altri materiali accumulatisi.
- Quando si taglia erba alta, ridurre la propria velocità per permettere un taglio più efficace e una raccolta migliorie degli scarti.
NOTA: Arrestare sempre il tagliasiopi, lasciare che le lame si arrestino completamente e rimuoverve la chiave della batteria prima di svolgere le operazioni di pulizia fatto il tagliasiopi.
Funzionamento su pendii
AVVERTENZA!
Lavorare sui pendii è una delle principali cause di incidenti che possono risultare in gravi leSIONi personali. Lavorare su pendii richiede un'attenzione maggiore. Se non ci sente a proprio agio nelle svolgere tali operazioni, evitarle. Per la propria incolumità non tentare di lavorare su zone con una pendenza di altre 15^ .
AVVERTENZA!
Mantenere la funzione semovente a bassa velocità quando si lavora su un pendio.
Evitare buchi, solchi, roce, oggetti nascosti o irregularità nel terreno che possono causare scivolate o cadute. L'erba alla cui nascondere ostacoli. Rimuoverete ed gli oggetti come roce, rami, ecc. che potrebbero incastrati tra le lame ed essere scagliati verso l'opereatore.
- Si potranno riportare gravi lesionsi personali scivolando e cadendo. Nel caso in cui si stia per perdere l'equilibrio, rilasciare la leva dell'alimentazione immediamente.
Nonutilizzare it tosaerba nei pressi di pendii, solchi o rive; in caso contrario sera facile perdere l'equilibrio.
Svuotare la scatola di raccolta polvere (Vedere Ia figura 9)
1 Arrestare il tagliasiepi, attendere che la lama si sua arrestata e rimuovere la chiave della batteria.
2 Alzare lo sportello posteriore.
3 Alzare la scatola di raccolta erba dal manico e rimuoverla dal tosaerba.
4 Svuotare il cestello.
5 Alzare lo sportello posteriore e reinstallare la scatola di raccolta erba come descritto precedentemente nel presente manuale.
Manutenzione
AVVERTENZA!
Prima di svolgere le operazioni di manutenzione, assicurarsi che la batteria del tagliaerba e la chiave della batteria siano state rimosse per evitare l'avvio accidentale e gravi lesioni alla persona.
AVVERTENZA!
Per evitare avvio accidentale o utilizzato non autorizzato, il taglierba alla cava è dotato di una chiave di sicurezza rimovibile. Per disattivare completamente il taglierba, la chiave di sicurezza dovrebbe essere rimossa e tenuta lontana dal tagliaerba e lontano alla portata dei bambini.
AVVERTENZA!
Durante le operazopni di manutemzione, utilizzato solo parti di ricambio autorizzate. Utilizzato parti di ricambio diverse potra causare rischi o danneggiare il prodotto.
AVVERTENZA!
Rimuovere olio, foglie o grasso eccessivo dal motore e dal vano batterie. Ciò aiuterà a ridurre il rischio d'incendio.
Manutenzione generale
Prima dell'uso controllare il prodotto per individuare danni, parti mancanti o allentate come viti, dadi, bulloni, coperchi, ecc.
Serrare tutti i dispositivi di chiusura e i coperchi e non mettere il funzione il prodotto fi no a che tutte le parti mancanti o danneggiate non siano state sostituite. Chiamare il servizio assistenza clienti Cramer per ricevere assistenza. Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a anni di vario tipo da solventi commerciali e più essere danneggiata dal contatto con gli stessi. Utilizzare un panno pulito per rimuovere trace di sporco, polvere,olio, grasso ecc.
AVVERTENZA!
Per ridurre il rischio di danni e pericoli, non pulire l'apparecchio con idropulitrici o quello l'acqua corrente.
AVVERTENZA!
Riporre in interni. Rimuovere la batteria dal tosaerba e dal caricabatteria durante la pulizia o prima di stoccare l'appareccchio.
AVVERTENZA!
Evitare che sostenze come sostanze per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti in plastica. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potr'a risultare in gravi lesioni personali.
Controllare periodicamente tutte le viti e i bulloni per assicurarsi il corretto funzionamento dell'utensile.
Pulire occasionalemente con un panno asciutto. Non utilizzare acqua.
Lubrificazione
Tutti i cuscinetti di quello utensile sono stati lubri CATI con una quantità suf ciente di olio che garantisce una lunga durata all'apparecchio nelle normali condizioni d'uso. Non si necessita quando dl'uccala ulteriori lubri cazione.
AVVERTENZA!
Prottegere sempre le mani indossando quanti da lavoro spessie e/o avvolgendo le punte delle lame in un panno o in un materiale di protezione quando si svolgono le operazioni di manutenzione sull'utensile. Il fatto con la lama potrà causare gravi lesioni personali.
AVVERTENZA!
Non lubrifi care i componenti delle ruote. La lubrifi cazione potra impedire ai componenti della ruota di funzionare correttamente durante l'uso, il che potra causare gravi lesioni personali all'operaatore e/o all'utensile o a cose.
Sostituzione della lama di taglio (Vedere la figura 10-11)
NOTA: Utilizzare solo lame di ricambio autorizzato. Sostituire le lame usurate o danneggiate e i bulloni tutti assieme per mantenere l'equilibrio.
1 Arrestare il motore e rimuovere la chiave di sicurezza. Lasciare che la lamai si arresti completamente.
2 Rimuovere il gruppo batterie.
3 Posizione il tosaerba su un fi anco.
4 Infare quindicunei di legno tra la lama e il piatto di taglio per evitare che
la lama giri.
5 Allentare il bullone della lama girandolo in senso anti-orario (come indicate nella parte inferiore del decespugliatore) utilizzando una chiave da 27 mm o una presa (non inclusa).
6 Rimuovere il bullone della lama e la lama.
7 Posizione are la nuova lama sull'asta. Assicurarsi che la lama si correttamente montata con l'albero che passa atraverso il foro cetrale della lama e le due aste della lama sulla ventola inserte nei rispettoi fori sulla lama. Assicurarsi che la lama si installata con le estremità curve rivolte verso la sede del decespugliatore e non verso il terreno. Se montata correttamente la lama sarea piatta contro la ventola.
8 Avvitare il bullone della lama sull'albero e serrare con le dita.
9 Girare il dato della lamain senso orarioutilizzando una chiave (non fornita) per assicurarsi che il bullone sa stato completamente serrato. La torsione raccomandata per il dato della lamae di 62.5\~71.5 kgf cm (350-400 in. lb).
Risoluzione dei problemi
| PROBLEMA CA | SA SOLUZIONE | |
| Il manico non è in posizione corretta. | I bulloni dell'utensile non sono inserti correttamente. | Regolare l'altezza dei manici e assicurarsi che i dadi siano stati correttamente serrati. |
| Il tosærba non si avvia. | Batteria con carica Bassa. | Caricare la batteria. |
| La batteria non è utilizzabile oppure non si ricarica. | Sostituire le batterie. | |
| La chiave di sicurezza non è inserta. | Inserire la chiave di sicurezza. | |
| Il tosera taglia l'erba in maniera non uniforme. | Il prato è incolto, irregularo o l'altezza di taglio non è stata correttamente impostata. | Spostare le ruote a una posizione più alta. Le quattro ruote dovranno essere posizionate alla stessa altezza per fare in modo che l'utensile possa svolgere operazioni di taglio precise. |
| Il tosærba non trittura correttamente il materiale. | L'erba bagnata potrā rimanere incollata alla parte interna del tosærba. | Attendere che l'erba si sa combilmente asciugata prima di procedere con le operazioni di taglio. |
| Il tosærba è diffi cile da spingere. | Erba alta, sede posteriore del tosærba e lame immerse nell'erba alta o altezza di taglio troppo Bassa. | Alzare l'altezza di taglio. |
| PROBLEMA CA | ISA SOLUZIONE | |
| Il sacchetto per l'erba non risce a contentere correttamente il materiale. | L'altezza di taglio è troppo Bassa. | Alzare l'altezza di taglio. |
| L'erba bagnata potra rimanere incollata alla parte interna del tosaebera. | Attendere che l'erba si sia comple- tamente asciugata prima di pro-cedere con le operazioni di taglio. | |
| Il tosaebera vibra ad aita velocità. | La lama non è ben equilibrata, è ecces-sivamente usurata o usurata in maniera non uniforme. | Sostituire la lama consumata in modo o danneggiata. |
| L'albero del motore è piegato. | Arrestare il motore, rimuovere la chiave dell'isolatore e la batteria, scollegare alla fonte di aliment-zazione e controllare i dati. Far riparare il tosaebera da un centro servizi autorizzato prima di utilizzato di nuovo l'utensile. | |
| Il motore si blocca durante le operazioni di taglio. | L'altezza di taglio è troppo Bassa. | Alzare l'altezza di taglio. |
| La batteria è scarica. Carcire la batteria. | ||
Dati tecnici (82LM46S)
| PROPRIETÀ VALORE | |
| Tipò | Senza cavo, con funzionamento a batteria |
| Motore B2V | |
| Larghezza di fresatura | 46 cm |
| Altezza del taglio | 25 mm - 80 mm |
| Velocità senza carico | 2800 rpm |
| Velocità funzione semovente | 0.5-1.5 m/s |
| Capacità scatola di raccolta erba | 55 L |
| Peso (batteria non inclusa) 31.9 kg | |
| Gruppo batteriaenza batteria B2V220G/82V430G/82V220/82V430 | |
| Caricabatteria B2C1G/82C2/82C6 | |
| Livello di pressione acustica misurato 65.75 dB(A), K Pm: 2.10 dB(A) | |
| Livello di potenza sonora misurata L | WA= 85.72 dB(A) |
| Livello di potenza sonora garantita L | WA= 87.82 dB(A) |
| livello di vibrazioni < 2.5 m/s | 2 |
- Nel caso in cui non si riesca a risolvere il problema, rivolgersi al proprio distributore e/o al più vicino Servizio di Assistenza Tecnica Autorizzato.
Dati tecnici (82LM51S)
| PROPRIETÀ VALORE | |
| Tipò | Senza cavo, con funzionamento a batteria |
| Motore 82V | |
| Larghezza di fresatura | 51 cm |
| Altozza del taglio | 25 mm - 80 mm |
| Velocità senza carico | 2800 rpm |
| Velocità funzione semovente | 0.5-1.5 m/s |
| Capacità scatola di raccolta erba | 60 L |
| Peso (battery non inclusa) 34,2 kg | |
| Gruppo batteriaenza batteria 82V220G/82V430G/82V220/82V430 | |
| Caricabatteria 82C1G/82C2/82C6 | |
| Livello di pressione acustica misurato 68,19 dB(A), K PA: 1,77 dB(A) | |
| Livello di potenza sonora misurata L | W_A= 88.19 dB(A) |
| Livello di potenza sonora garantita L | W_A= 89.96 dB(A) |
| livello di vibrazioni < 2,5 m/s | 2 |
Dati tecnici (82LM46)
| PROPRIETÀ VALORE | |
| Tipò | Senza cavo, con funzionamento a batteria |
| Motore 82V | |
| Larghezza di fresatura | 46 cm |
| Altozza del taglio | 25 mm - 80 mm |
| Velocità senza carico | 2800 rpm |
| Capacità scatola di raccolta erba | 55 L |
| Peso (battery non inclusa) 28.5 kg | |
| Gruppo batteriaenza batteria 82V220G/82V430G/82V220/82V430 | |
| Caricabatteria 82C1G/82C2/82C6 | |
| Livello di pressione acustica misurato 65.72 dB(A), K ρ: 2.10 dB(A) | |
| Livello di potenza sonora misurata L | ωA= 85.72 dB(A) |
| Livello di potenza sonora garantita L | ωA= 87.82 dB(A) |
| livello di vibrazioni < 2.5 m/s | 2 |
Dichiarazione di Conformità ec per L'utensile
Ditta produttrice: Changzhou Globe Co., Ltd.
Nome e indirizzo della persona autorizzata a compilare il file tecnico:
Name: Peter Soderström
Address: Propellergatan 1, 211 15 Malmö, Sweden
DICHIARIAMO SOTTO LA NOSTRA RESONSABILITA CHE L'UTENSILE
| Traduzione delle istruzioni originali | |
| Tipo TOSAERBA | |
| Marca Cramer | |
| Modello 82LM46S/ 82LM51S/ 82LM46 | |
| Numero di series | Vedere l'etichetta nominale sul prodotto |
è stato prodotto seguendo gli standard o i documenti regolatori:
| Standard europei armonizzati | EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2; ISO 11094 |
E si conforma ai requisiti essenziali delle seguenti direttive.
| Direttiva Macchine 2006/42/CE | |
| Direttiva EMC 2014/30/EU |
Direttiva sull 'Emissione del Rumore
2000/14/EC modificata alla 2005/88/EC
Ted qu
Ted Qu Haichao
Direttore Qualita
Changzhou, 22/07/2017
