MANUALE UTENTE SKS 130 Mafell

Mortasatrice per cassetta di serratura Traduzione delle istruzioni d’uso originali

4.3 Cambio della catena di fresatura e cambio del rocchetto per catena ............................ 37

5.6 Regolazione della profondità di mortasatura .................................................................. 39

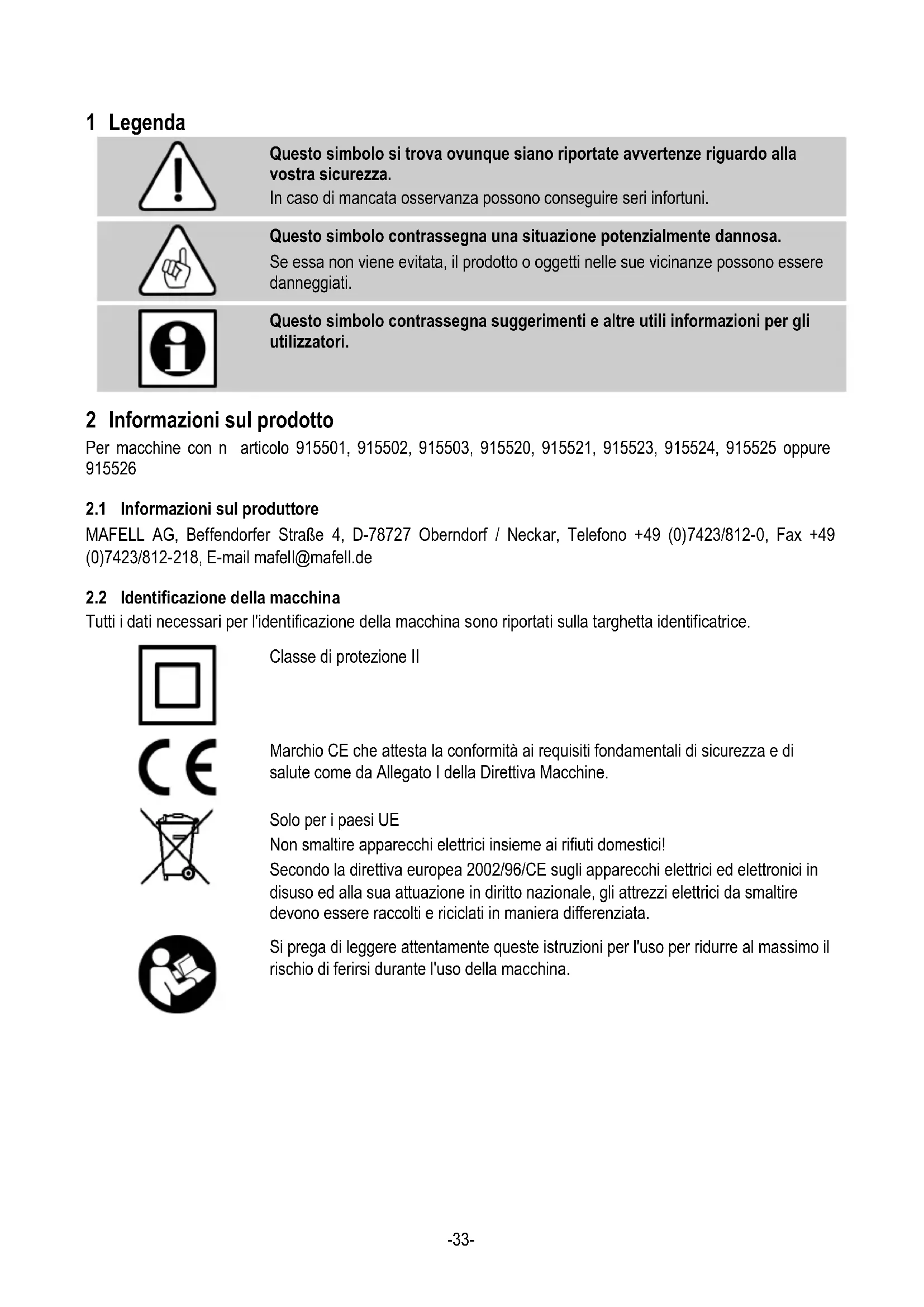

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza. In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa. Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori. 2 Informazioni sul prodotto Per macchine con n articolo 915501, 915502, 915503, 915520, 915521, 915523, 915524, 915525 oppure

2.1 Informazioni sul produttore

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE Non smaltire apparecchi elettrici insieme ai rifiuti domestici! Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attentamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.-34-

230 V CA 110 V CA Frequenza di rete

50 Hz 50 Hz Potenza assorbita nel funzionamento continuo

1600 W 1600 W Corrente assorbita nel funzionamento continuo

7,4 A 15,4 A Numero di giri a vuoto

Profondità di mortasatura

145 mm Peso senza cavo di rete 10,6 kg

Le emissioni di rumore indicate sono state misurate secondo la norma DIN EN 62841-1 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.

Pericolo Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare. Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!

2.4.1 Informazioni sull'emissione di rumori

I valori di emissione sonora ottenuti in conformità alla norma EN 62841 sono: Livello di pressione acustica L

= 100 dB (A) Incertezza

= 3,0 dB (A) Livello di potenza sonora L

= 108 dB (A) Incertezza K

= 3,0 dB (A) La misurazione del rumore è stata eseguita con la catena di fresatura fornita insieme di serie.

2.4.2 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è 4,0 m/s

2.5 Contenuto della fornitura

Mortasatrice per cassetta di serratura SKS 130 completa di: 2 guide per catena complete 2 catene di fresatura 2 rocchetti per catena 1 utensile d'uso alloggiato nel supporto della macchina 1 valigetta per il trasporto 1 istruzioni per l'uso 1 libretto "Avvertenze di sicurezza"-35-

2.6 Dispositivi di sicurezza

Pericolo I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi. Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci. La macchina è dotata dei seguenti dispositivi di sicurezza: - Protezione catena e cappa di protezione - Piano di appoggio con camma di protezione - Grande battuta d'arresto - Manici - Molla a gas contro la presa a scatto - Dispositivo di comando con blocco - Bocchettone di aspirazione

2.7 Impiego conforme all'uso previsto

La mortasatrice per cassetta di serratura MAFELL SKS 130 è prevista esclusivamente per mortasare porte di legno massiccio o di altri materiali di legno, sotto l'impiego delle catene di fresatura da noi autorizzate. La macchina può essere utilizzata per la mortasatura solo se è fissata ad una porta secondo le istruzioni riportate ai capitoli 5.3 e 5.4.

Con la mortasatrice per cassetta di serratura non devono essere lavorate porte metalliche! Le dimensioni dei corredi di catene utilizzati (guida, catena e rocchetto) devono corrispondere a quelle indicate nelle presenti istruzioni d'uso. Ogni altro tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo. Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

Pericolo Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute. - Contatto con la catena di fresatura nella zona non protetta. - In fase di fresatura, contatto con la parte della catena sporgente da sotto al pezzo in lavorazione. - Contatto di lato con la catena di fresatura. - Rottura e estrazione fuori delle catene di fresatura o di parti delle stesse. - Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta. - Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive. - Emissione di polveri di legno nocive alla salute in caso di lavoro prolungato senza impianto di aspirazione. 3 Avvertenze di sicurezza Pericolo Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere anche le avvertenze di sicurezza contenute nell'opuscolo allegato «Avvertenze di sicurezza». Avvertenze di carattere generale: - È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione. - Non lavorate mai senza i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa compromettere la sicurezza.-36- - Se si usa la macchina all'aperto si raccomanda l'uso di un interruttore magnetotermico di sicurezza per correnti di guasto. - Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un’officina di assistenza clienti MAFELL autorizzata, per così evitare pericoli in materia di sicurezza. - Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina. Avvertenze per l'impiego dei dispositivi di protezione individuale - Indossare sempre il dispositivo di protezione individuale quando si lavora con la macchina: protezione dell’udito, mascherina antipolvere, occhiali di protezione e guanti di protezione Avvertenze relative al servizio: - Assicuratevi di sistemarvi in una posizione libera ed antisdrucciolevole dotata di una sufficiente illuminazione. - Non lavorate pezzi troppo piccoli o troppo grandi per la capacità di potenza della macchina. - Serrare le catene di fresatura e le guide a regola d'arte e tenerle in ordine. Riparare a regola d'arte le catene di fresatura difettose prima di riutilizzarle. Utilizzare solo catene di fresatura affilate! - Rimuovere la protezione catena solo per il cambio utensile, al termine di ciò riavviatarla immediatamente. Mai lavorare senza protezione catena! - Mai trasportare la mortasatrice a catena con catene di fresatura in moto!Evitare il contatto della catena di fresatura in moto con il pavimento. - L'interruttore non deve essere bloccato mai in posizione di accensione. - Prima di accendere la macchina, assicurarsi che le catene di fresatura siano correttamente tese. - Quando possibile, bloccare sempre il pezzo da lavorare, per esempio con morsetti, in maniera che non possa ruotare, scivolare via, ribaltarsi o inclinarsi verso l'alto. - Iniziate a fresare il pezzo solamente quando le catene di fresatura hanno raggiunto la velocità massima. - Controllate che nel pezzo non vi siano corpi estranei. Non fresare in pezzi metallici, come ad es. chiodi. - Tenere fissa la macchina già prima di accenderla, a ciò le catene devono essere libere. Iniziare a fresare con le catene già in movimento. A ciò fare attenzione che si abbia una posizione ben stabile. - Mai afferrare sotto o a lato del pezzo durante la fresatura (Pericolo di lesioni!). - Durante la fresatura tenere sempre il cavo di collegamento nella parte posteriore della macchina. - Durante la fresatura, adattare l'avanzamento in funzione dello spessore del materiale. L'avanzamento troppo rapido causa un sovraccarico del motore, mortase irregolari e una rapida usura delle catene. - Rimuovere la macchina dal pezzo solamente ad avvenuto arresto delle catene di fresatura. - Non inserire mai le mani nell'espulsore dei trucioli e nella parte non protetta della catena mentre la macchina è in funzione. - La polvere di legno che si genera durante la fresatura riduce la visibilità necessaria ed è parzialmente nociva alla salute. Per tale motivo, in caso di uso prolungato e se non si lavora all'aperto o in ambienti ben aerati, la macchina deve essere collegata ad un dispositivo di aspirazione dei trucioli, p. es. un piccolo aspirapolvere portatile. La velocità dell'aria deve essere di almeno 20 m/s. - Iniziare la mortasatura del pezzo solo quando la macchina è fissata al pezzo secondo i capitoli 5.3 e

- Sostenere il serraggio della macchina al pezzo tenendola fissa. Avvertenze circa la manutenzione e riparazione: - Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide. - Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.-37- 4 Allestimento / Regolazione

4.1 Collegamento a rete

Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.

4.2 Aspirazione dei trucioli

Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s. Il diametro interno del bocchettone di aspirazione 7 (Fig.2) è di 35 mm.

4.3 Cambio della catena di fresatura e cambio del

rocchetto per catena

Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione. Fare attenzione che le catene da montare siano ben affilate, in quanto ciò è prerogativa per una mortasatura perfetta. Per sostituire la catena procedere nel seguente modo:

• Serrare la macchina verticalmente su un pezzo di legno, in modo che non possa ribaltarsi.

• Svitare la vite 9 (Fig. 2) e rimuovere la protezione catena 8.

• Allentare le catene di fresatura 4 (Fig. 1) svitando le due viti 3.

• Spingere le guide 1 in direzione dei rocchetti per catena 2.

• Rimuovere i rocchetti per catena, le catene di fresatura e le guide.

• Collocare le nuove catene di fresatura sulle guide. Osservare il senso di marcia (vedi le frecce del senso di marcia sulla protezione catena).

• Collocare eventualmente nuovi rocchetti per catena nelle catene di fresatura.

• Montare di nuovo i rocchetti per catena, le catene di fresatura e le guide. A tal proposito infilare i rocchetti per catena sull'albero di trasmissione, in modo che la scanalatura del rocchetto per catena ingrani nella spina cilindrica e l'anello di serraggio si applichi nella scanalatura dell'albero di trasmissione.

• Allentare le viti 5.

• Avvitare leggermente le viti 6 e tensionare la catena di fresatura con le viti 3. La tensione della catena è corretta, se è possibile sollevare le catene al centro della guida di circa 6 mm.

• Serrare le viti 5 e 6.

• Rimettere la protezione catena 8 (Fig. 2) e bloccarla con la vite 9. 5 Funzionamento

Indossare sempre il dispositivo di protezione individuale quando si lavora con la macchina.

5.1 Messa in funzione

Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

Pericolo Prima di accendere la macchina, assicurarsi che la catena di fresatura si possa muovere liberamente. Condurre il cavo di alimentazione verso la parte posteriore della macchina. Tenere ben salda la macchina afferrandola con entrambe le mani. Accendere la macchina solo se la catena di fresatura non è a contatto con il pezzo.

• Accensione: Sbloccare dapprima il blocco di accensione premendo la leva di bloccaggio 10 (Fig. 2). Poi con leva di bloccaggio azionare il pulsante

• Spegnimento: Per spegnere la macchina, rilasciate la leva di accensione. Tirare la macchina di nuovo completamente nella posizione di arresto.-38-

5.3 Posizionamento alle porte con cerniere

Per il posizionamento e allineamento della mortasatrice per cassetta di serratura alle porte con cerniera, osservare i simboli rossi situati al lato sinistro!

Pericolo Bloccare la porta che non scivoli via, non si ribalti e non possa sollevarsi!

• Collocare la macchina alla porta, così come mostrato nella Fig. 3. Gli spigoli d'arresto (freccia rossa) giaciono all'interno della cerniera.

• Allineare la macchina in direzione longitudinale. A tal proposito orientare lo spigolo rosso 24 (Fig. 5) alla cappa di protezione 16 (Fig. 2) sulla tracciatura sinistra o destra per la cassetta di serratura.

• Serrare l'arresto angolare 21 (Fig. 3) girando il manico 20 contro il battente. Scegliere la forza di serraggio in corrispondenza della stabilità della porta! Se necessario, sull'arresto angolare può essere avvitato una piastra intermedia, ad esempio una tavola di legno.

• Allentate la vite ad alette 18.

• Regolare la distanza centro cassetta di serratura verso cerniera spostando la piastra base 19. La distanza può essere letta con la scala graduata 22 sullo spigolo indicatore rosso.

• Serrare di nuovo le viti ad alette 18.

5.4 Posizionamento alle porte senza cerniere

Per il posizionamento e allineamento della mortasatrice per cassetta di serratura alle porte senza cerniera, osservare i simboli neri situati al lato destro!

Pericolo Bloccare la porta che non scivoli via, non si ribalti e non possa sollevarsi!

• Collocare la macchina alla porta, così come mostrato nella Fig. 4. Lo spigolo d'arresto provvisto con pattino (freccia nera) giace al battente.

• Allineare la macchina in direzione longitudinale. A tal proposito orientare lo spigolo rosso 24 (Fig. 5) alla cappa di protezione 16 (Fig. 2) sulla tracciatura sinistra o destra per la cassetta di serratura.

• Serrare l'arresto angolare 21 (Fig. 3) girando il manico 20 contro il battente. Scegliere la forza di serraggio in corrispondenza della stabilità della porta! Se necessario, sull'arresto angolare può essere avvitato una piastra intermedia, ad esempio una tavola di legno.

• Allentate la vite ad alette 18.

• Regolare la distanza centro cassetta di serratura verso lo spigolo d'arresto spostando la piastra base

19. La distanza può essere letta con la scala

graduata 23 (Fig. 4) sullo spigolo indicatore nero.

• Serrare di nuovo le viti ad alette 18 (Fig. 3).

5.5 Posizionamento a porte montate

Pericolo Bloccare la porta affinché non possa orientare via! La mortasatrice per cassetta di serratura deve essere tenuta fissa con ambedue le mani dall'operatore, anche dopo averla fissata! Mai lasciare appesa la mortasatrice per cassetta di serratura bloccata alla porta! Subito dopo la mortasatura, rimuovere la mortasatrice per cassetta di serratura dalla porta. Se possibile, smontare la porta e mortasare in posizione orizzontale della porta.

• Collocare la macchina alla porta, così come mostrato nella Fig. 5.

• Posizionare la macchina e allinearla (vedi capitolo

5.3 o 5.4). Per facilitare l'allineamento in questa

posizione, la cappa di protezione 16 (Fig. 2) è provvista di due cavità 25 (Fig. 5). Con ciò gli spigoli rossi 24 sono meglio visibili.-39-

5.6 Regolazione della profondità di mortasatura

La profondità di mortasatura si lascia regolare continua tra 0 e 145 mm. Per regolare la profondità di taglio procedete nel seguente modo:

• Tirare la macchina dal manico 12 (Fig. 2) nella posizione di partenza, in modo che sia bloccata.

• Allentate la vite ad alette 13.

• Regolare la profondità di mortasatura spostando l'anello regolatore 14. La profondità di mortasatura può essere letta con la scala graduata 15 sull'indicatore di profondità 17.

• Infine stringete nuovamente la vite ad alette.

5.7 Mortasatura della cassetta di serratura

Pericolo Evitare mortasature restanti come mostrato nella Fig. 6! Con ciò la macchina e il pezzo vengono trattati bene. Durante la moratsatura, tenere fissa la macchina dai due manici 12 (Fig. 2) e 20 (Fig. 3).

• Posizionare la macchina alla porta (vedi capitolo 5.3, 5.4 o 5.5).

• Regolare la profondità di mortasatura (vedi capitolo 5.6).

• Tenere ben salda la macchina afferrandola con entrambe le mani. Accendere la macchina (vedi capitolo 5.2) e mortasare con avanzamento uniforme fino all'arresto.

• Tirare indietro la macchina fino alla posizione di partenza.

• Lasciare il pulsante 11 (Fig. 2). La macchina viene bloccata.

Con un ciclo di mortasatura viene raggiunto una lunghezza tasca serratura di 78 mm.Per tasche di serratura più lunghe, la macchina va avanzata ulteriormente.

• A tal proposito, allentare leggermente il manico 20 (Fig. 3). Ribaltare leggermente la macchina e spostatela. 6 Manutenzione e riparazione

Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione. Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta. I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL. Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d’ordine 049040 (barattolo da 1 kg).

6.1 Catene di fresatura

La catena di fresatura montata sulla macchina deve essere pulita dopo due ore di servizio e lubrificata in un bagno d'olio fluido. A tal proposito, smontare la catena di fresatura (vedi Capitolo 4.3). Sostituire le catene usurate oppure richiedere ad un centro di assistenza MAFELL o ad un centro specializzato la riaffilatura delle catene.

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.-40- 7 Eliminazione dei disturbi Pericolo L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica! Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza MAFELL. Disturbo Causa Rimedio La macchina non si accende Manca la tensione Controllare l'alimentazione della tensione Fusibile guasto Sostituire il fusibile Spazzole a carbone usurate Consegnare la macchina ad un centro di assistenza clienti MAFELL La macchina rimane ferma durante la mortasatura Mancanza di alimentazione di rete Controllare gli interruttori o i fusibili del circuito elettrico Sovraccarico della macchina Ridurre la velocità di avanzamento Moratasatura restante sfavorevole (vedi Fig. 6) Spostare la macchina e mortasare il resto con una catena Espulsore trucioli intasato Legno troppo umido Pulire l'espulsione trucioli Mortasatura durevole a lungo senza aspirazione Collegare la macchina ad un aspiratore esterno, p. es. un piccolo aspiratore portatile

8 Accessori speciali

Guida catena codice 091000

- Rocchetto codice 091002

Catena di fresatura 14x38x150 mm codice 091003

Catena di fresatura 16x38x150 mm codice 091001
