Typ produktu	Vysekávací frézka na zámky (frézka)
Značka	Mafell
Model	SKS 130
Provozní napětí	230 V AC (50 Hz) nebo 110 V AC (50 Hz)
Příkon	1600 W
Elektrický odběr	7,4 A (230 V) / 15,4 A (110 V)
Otáčky naprázdno	5770 min⁻¹
Max. hloubka vysekávání	145 mm
Hmotnost (bez kabelu)	10,6 kg
Hladina akustického tlaku (L_PA)	100 dB(A) (nejistota 3 dB(A))
Hladina akustického výkonu (L_WA)	108 dB(A)
Vibrace ruka-paže	4,0 m/s²
Použití v souladu s určením	Vysekávání dveří z masivního dřeva nebo běžného dřeva
Bezpečnostní zařízení	Ochrana řetězu, kryt, základna s vačkou, velký doraz, rukojeti, pneumatická pružina, spínač s blokováním, odsávací hadice
Standardní výbava	2 vodící lišty, 2 vysekávací řetězy, 2 řetězová kola, servisní nástroj, přepravní kufr, návod k obsluze, bezpečnostní pokyny
Údržba řetězů	Po 2 hodinách použití vyčistěte a namažte v olejové lázni
Připojení odsávání	Vnitřní průměr hadice: 35 mm, rychlost vzduchu ≥ 20 m/s
Dostupné příslušenství	Vodítko řetězu, řetězová kola, řetězy (14/16/18x38x150 mm), náhradní články
Třída ochrany	II

Často kladené otázky - SKS 130 Mafell

Jaké je napájecí napětí Mafell SKS 130?

Stroj je k dispozici ve verzích 230 V AC (50 Hz) a 110 V AC (50 Hz). Zkontrolujte typový štítek pro napětí vašeho zařízení.

Jaká je maximální hloubka vysekávání?

Hloubku vysekávání lze nastavit od 0 do 145 mm.

Jak vyměnit vysekávací řetěz?

Odpojte zástrčku, sejměte ochranný kryt, povolte napínací šrouby, vyjměte starý řetěz a řetězové kolo, nasaďte nový řetěz v souladu se směrem chodu, poté jej napněte (zvednutí 6 mm ve středu lišty) a nasaďte zpět kryt.

Jaké příslušenství je součástí standardní výbavy?

Stroj je dodáván s 2 vodícími lištami, 2 vysekávacími řetězy, 2 řetězovými koly, servisním nástrojem, přepravním kufrem, návodem k obsluze a bezpečnostními pokyny.

Jakou údržbu vyžaduje SKS 130?

Řetězy je třeba po 2 hodinách použití vyčistit a namazat v olejové lázni. Ložiska jsou mazána na celou životnost. Pro kompletní revizi kontaktujte servis Mafell.

Jaká jsou základní bezpečnostní opatření?

Vždy používejte ochranu sluchu, masku proti prachu, brýle a rukavice. Stroj používejte pouze s nasazenou ochranou řetězu. Ujistěte se, že je obrobek upnut a stroj je řádně upevněn před vysekáváním.

Lze SKS 130 použít na kovové dveře?

Ne, použití v souladu s určením je omezeno na vysekávání dveří z masivního dřeva nebo běžného dřeva. Vysekávání kovových dveří je přísně zakázáno.

Jak nastavit hloubku vysekávání?

Vytáhněte stroj do výchozí polohy, povolte křídlový šroub, posuňte nastavovací kroužek a odečtěte hloubku na stupnici (0 až 145 mm), poté šroub utáhněte.

Co dělat, když se stroj během používání zastaví?

Zkontrolujte napájení a pojistky. Snižte rychlost posuvu, pokud je stroj přetížen. Vyčistěte výstup třísek, pokud je ucpaný, a ujistěte se, že dřevo není příliš vlhké.

Kde najít náhradní díly?

Náhradní díly a exploded view jsou k dispozici na webu www.mafell.com. Používejte výhradně originální díly Mafell.

NÁVOD K OBSLUZE SKS 130 Mafell

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Timto prohlašujeme, že stroj SKS 130 splňuje pokyny uvedených směmic EU. Pří plánování a sestavení byly využitý uvedené normy. Za sestavení technických podkladů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroja SKS 130 ustrezata navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našteti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafel AG

1 Vysvětlení značek 107
2 Údaje o výrobku 107
2.1 Údaje o výrobci....107
2.2 Charakteristika stroje....107
2.3 Technické údaje 108
2.4 Emise 108
2.5 Rozsah dodávky 108
2.6 Bezpečnostní zařízení 109
2.7 Použití přiměřené určení 109
2.8 Zbytková rizika 109
3 Bezpečnostní pokyny 109
4 Výbava / nastavení 110
4.1 Připojení k síti....110
4.2 Odsávání pilin....110
4.3 Výměna frézovacího řetězu a řetězového kola 110
5 Provoz 111
5.1 Uvedení do provozu 111
5.2 Zapnutí a vypnutí....111
5.3 Polohování na falcovaných dveřích....111
5.4 Polohování na nefalcovaných dveřich....112
5.5 Polohování na vestavěných dveřích....112
5.6 Nastavení hloubky dlabání 112
5.7 Vydlabání zámkového otvoru 112
6 Servis a opravy....113
6.1 Frézovací řetězy 113
6.2 Uskladnění 113
7 Odstranění poruch....113
8 Zvláštní příslušenství....114
9 Výkres rozložených částí a seznam náhradních dílů 114

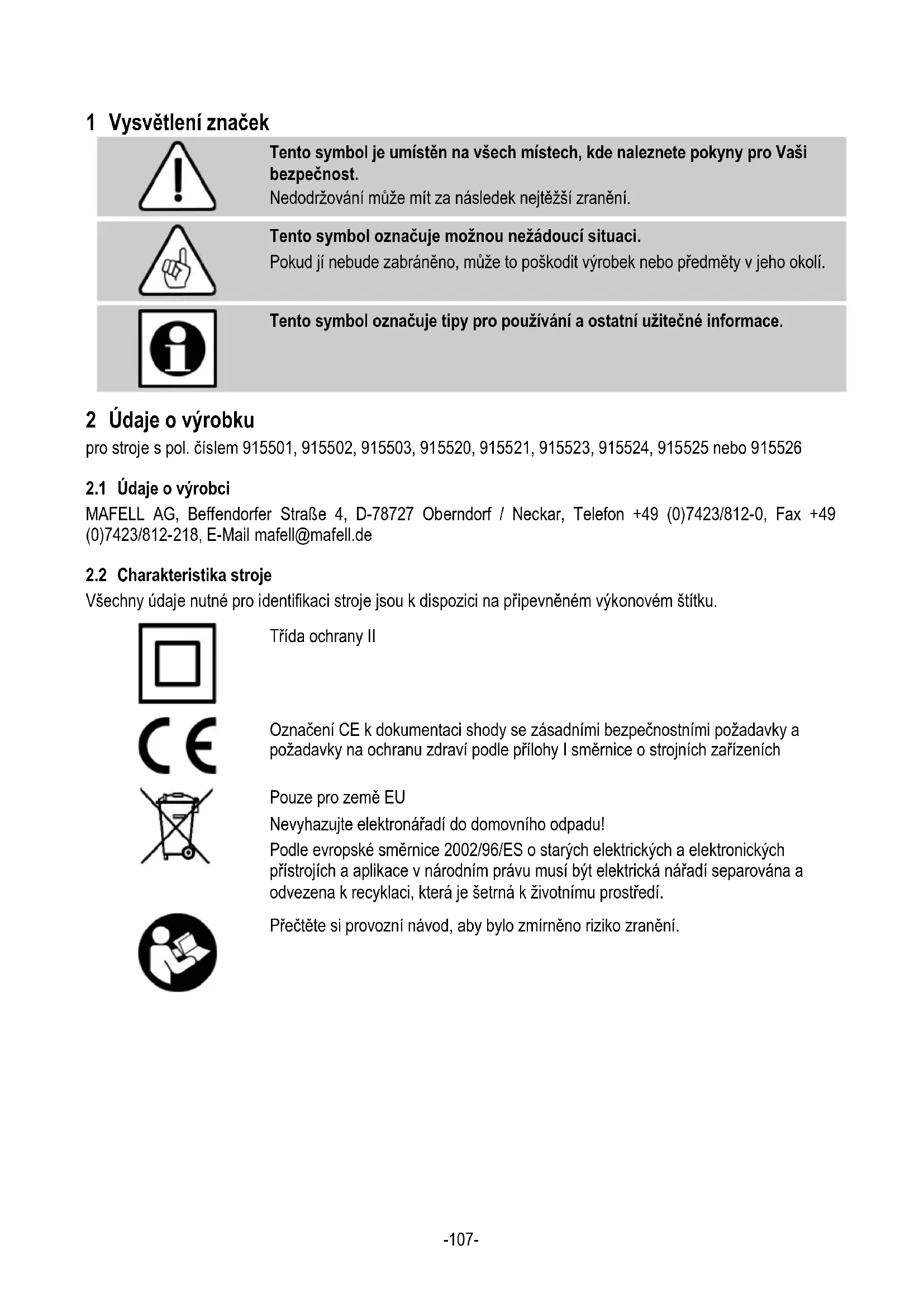

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

pro stroje s pol. čislem 915501, 915502, 915503, 915520, 915521, 915523, 915524, 915525 nebo 915526

2.1 Údaje o výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

2.3 Technické údaje

Provozní napětí	230 V AC	110 V AC
Frekvence sítě	50 Hz	50 Hz
Příkon v trvalém provozu	1600 W	1600 W
Spotřeba energie v trvalém provozu	7,4 A	15,4 A
Otáčky při volnoběhu	5770 ot/min
Hloubka zadlabání	145 mm
Hmotnost bez síťového kabelu	10,6 kg

2.4 Emise

Uvedené emise hluku byly naměřeny dle ČSN EN 62841-1 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěných podle EN 62841 činí:

Hladina hluku	L_PA = 100 dB (A)
Nejistota K	_PA = 3,0 dB (A)
Hladina akustického výkonu L	_WA = 108 dB (A)
Nejistota	K_WA = 3,0 dB (A)

Měření hluku bylo prováděno se sériově dodávaným frézovacím řetězem.

2.4.2 Údaje o vibraci

Typické vibrace působící na ruku činí 4,0 m/s ^2 .

2.5 Rozsah dodávky

Zadlabávačka zámkových otvorů SKS 130 je kompletní s:

2 kompletní vodicí kolejnice
2 frézovací řetězy
2 řetězová kola
1 obslužné nářadí v držáku na stroji
1 přepravní box
1 provozní návod
1 sešit „Bezpečnostní pokyny“

2.6 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařízeními:

• Kryt řetězu a ochranný kryt
• Základní deska s bezpečnostní vačkou
• Velký doraz
• Rukojeti
• Plynová pružina proti rázovému vtažení
• Spínací zařízení s blokováním
• Hrdlo odsávání

2.7 Použití přiměřené určení

Zadlabávačka zámkových otvorů MAFELL SKS 130 je koncipována výlučně k dlabání dveří z dřevěného masivu nebo obvyklých dřevěných materiálů, a za použití námi schválených frézovacích řetězů.

Se strojem je povoleno vytvářet drážky pouze, pokud je upevněn ke dveřím dle pokynů v kap. 5.3 a 5.4.

Pomocí zadlabávačky nesmí být dlabány žádné kovové dveře!

Rozměry používaných sad frézovacích řetězů (vodicí kolejnice, frézovací řetěz a řetězové kolo) musí odpovídat sadám frézovacího řetězu, které jsou uvedeny v tomto provozním návodu.

Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní, údržbové a servisní podmínky, které jsou předepsané firmou Mafell.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Manipulace s frézovacím řetězem v otevřeném úseku.
• Manipulace s částí frézovacího řetězu pod vyčnívajícím obrobkem při dlabání.
• Manipulace s frézovacím řetězem ze strany.
• Zlomení nebo vymrštění frézovacího řetězu nebo jeho částí.
• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny v přiložené brožuře "Bezpečnostní pokyny".

Všeobecné pokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost.
• Při používání stroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.
• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.

- Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování neovíjejte kabel okolo stroje.

Pokyny pro použití osobních ochranných pomůcek

- Při všech pracích se strojem noste vždy osobní ochranné pomůcky: Ochranu sluchu, ochranný respirátor, ochranné brýle a ochranné rukavice.

Pokyny k provozu:

• Zajistěte si dostatečný volný prostor a bezpečné stanoviště s vyhovujícím osvětlením, kde vám nehrozí uklouznutí.
• Neopracovávejte obrobky, které jsou pro výkon stroje příliš malé nebo příliš velké.
• Frézovací řetězy a vodicí kolejnice rádně napněte a udržujte v pořádku. Vadné frézovací řetězy před opětovným použitím odborně opravte. Používejte pouze ostré frézovací řetězy!
• Kryt řetězu odejměte pouze měníte-li nástroj, následně opět našroubujte. Nepracujte bez krytu řetězu!
• Nikdy netransportujte řetězovou zadlabávačku s běžícími frézovacími řetězy! Zabraňte styku běžícího frézovacího řetězu se zemí.
• Spínač nesmí být pevně sevřen.
• Zkontrolujte před zapnutím, zda jsou frézovací řetězy správně napnuté.
• Zajistěte, pokud je to možné, obrobek proti výkyvům, sklouznutí, převrácení a pohybu vzhůru, například pomocí svěrek.
• Začněte se zadlabáváním teprve tehdy, pokud frézovací řetězy dosáhly plného počtu otáček.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Nedlabejte do kovových dílů, např. hřebíků.
• Stroj před zapnutím dobře a pevně držte, přitom musí být frézovací řetězy volně. K zadlabávání nasazujte s běžícími frézovacími řetězy. Dbejte přitom na bezpečný postoj.
• Nesahejte během dlabání nikdy na obrobek ze strany nebo pod něj (Nebezpečí zranění!).
• Při dlabání vedte přívodní kabel vždy dozadu směrem od stroje.
• Slad'te posuv při dlabání se sílou materiálu. Příliš rychlé zadlabání vede k přetížení motoru, příliš

nezačištěným vydlabaným otvorům a přílišnému ztupení frézovacích řetězů.

• Odejměte stroj teprve tehdy od obrobku, pokud jsou frézovací řetězy v klidu.
• Při běžícím stroji nikdy nesahejte do výhozu pilin a do nechráněných oblastí frézovacího řetězu.
• Dřevěný prach vznikající při dlabání ovlivňuje nutný výhled a částečně škodí zdraví. Stroj by proto při delším používání, pokud se nepracuje ve volném prostoru nebo dostatečně větraných místnostech, měl být napojen na odsávání pilin, např. mobilní odlučovač malých prachových částic. Rychlost vzduchu musí činit minimálně 20 m/s.
• S dlabáním obrobku začněte až tehdy, když bude stroj upevněn k obrobku dle kap. 5.3 a 5.4.
• Upnutí k obrobku podporujte přidržením.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Výbava / nastavení

4.1 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

4.2 Odsávání pilin

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr hrdla odsávání 7 (obr. 2) činí 35 mm.

4.3 Výměna frézovacího řetězu a řetězového kola

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Dbejte na to, aby frézovací řetězy, které mají být napnuty, byly dobře naostřeny, protože to je předpokladem bezvadného dlabání.

Při výměně frézovacích řetězů postupujte následovně:

• Upněte stroj kolmo na kus dřeva tak, aby se stroj nemohl převrátit.
• Uvolněte šrouby 9 (obr. 2) a odejměte kryt řetězu 8.
• Uvolněte frézovací řetězy 4 (obr. 1) pomocí uvolnění dvou šroubů 3.
  • Uvolněte šrouby šrouby 6.
• Posuňte vodicí kolejnice 1 ve směru řetězových kol 2.
• Vyjměte řetězová kola, frézovací řetězy a vodicí kolejnice.
• Vložte nové frézovací řetězy na vodicí kolejnice. Dbejte na směr chodu (viz šipka směru chovu na krytu řetězu).
• Vložte případně nová řetězová kola do frézovacích řetězů.
• Znovu namontujte řetězová kola, frézovací řetězy a vodicí kolejnice. Nastrčte přitom řetězová kola tak do hřídele pohonu, aby drážka řetězového kola sahala do cylindrického kolíku a vzpěrný kroužek zapadl do drážky hřídele pohonu.
  • Lehce uvolněte šrouby 5.
• Lehce zatáhněte šrouby 6 a napněte frézovací řetěz pomocí šroubů 3. Správného napnutí řetězu je dosaženo, pokud lze frézovací řetězy ve středu vodicích kolejnic nadzvednout o cca 6 mm.
• Pevně zatáhněte šrouby 5 a 6.
• Upevněte znovu kryt řetězu 8 (obr. 2) a zajistěte ho šroubem 9.

5 Provoz

Při všech pracích se strojem noste vždy osobní ochranné pomůcky.

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

Nebezpečí

Dbejte na to, že frézovací řetěz je volně pohyblivý.

Ved'te přípojné vedení dozadu směrem pryč.

Držte stroj pevně oběma rukama.

Zapněte stroj pouze tehdy, pokud frézovací řetěz není v kontaktu s obrobkem.

• Zapnutí: Odblokujte nejdříve blokování zapínání pomocí stlačení tlačítka blokování 10 (obr. 2). Poté se při stisknutém tlačítku blokování dotkněte tlačítka spínače 11. Frézovací řetězy běží a posuv je odblokován.
• Vypnutí: Chcete-li stroj vypnout, tak tlačitko spínače uvolněte. Zatáhněte stroj opět zcela zpátky do klidové polohy.

5.3 Polohování na falcovaných dveřích

Při polohování a vyrovnávání zadlabávačky na dveřích s falcováním dbejte červených symbolů na levé straně!

Nebezpečí

Zajistěte dveře proti sklouznutí, převrácení a pohybu vzhůru!

• Nasadte stroj na dveře tak, jak je zobrazeno na obr. 3. Dorazové hrany (červená šipka) přiléhají zevnitř na falcování.
• Vyrovnejte stroj v podélném směru. Vyrovnejte k tomu červenou hranu 24 (obr. 5) na ochranném krytu 16 (obr. 2) na levém nebo pravém obrysu zádlabu pro zámek.
• Napněte úhlový doraz 21 (obr. 3) pomocí otáčení rukojeti 20 proti dveřnímu křidlu. Zvolte napínací sílu, která odpovídá stabilitě dveří! Pokud je to nutné, může být na úhlový doraz pevně našroubována mezivložka, např. dřevěné prkno.
  • Uvolněte křídlový šroub 18.
• Nastavte vzdálenost středu zádlabu pro zámek vůči falcování pomocí posunutí základní desky 19. Vzdálenost může být zjištěna pomocí stupnice 22 na červené hraně ukazatele.

- Opět pevně zatáhněte křídlový šroub 18.

5.4 Polohování na nefalcovaných dveřích

Pro polohování a vyrovnání zadlabávačky na dveřích bez falcování dbejte černých symbolů na pravé straně!

Nebezpečí

Zajistěte dveře proti sklouznutí, převrácení a pohybu vzhůru!

• Nasad'te stroj na dveře tak, jak je zobrazeno na obr. 4. Dorazová hrana opatřená kluzným kováním (černá šipka) přiléhá na dveřní křídlo.
• Výrovnejte stroj v podélném směru. Výrovnejte k tomu červenou hranu 24 (obr. 5) na ochranném krytu 16 (obr. 2) na levém nebo pravém obrysu zádlabu pro zámek.
• Napněte úhlový doraz 21 (obr. 3) pomocí otáčení rukojeti 20 proti dveřnímu křídlu. Zvolte napínací sílu, která odpovídá stabilitě dveří! Pokud je to nutné, může být na úhlový doraz pevně našroubována mezivložka, např. dřevěné prkno.
  • Uvolněte křídlový šroub 18.
• Nastavte vzdálenost středu zádlabu pro zámek vůči dorazové hraně pomocí posunutí základní desky 19. Vzdálenost může být zjištěna pomocí stupnice 23 (obr. 4) na černé hraně ukazatele.
• Opět pevně zatáhněte křídlovou matku 18 (obr. 3).

5.5 Polohování na vestavěných dveřích

Nebezpečí

Zajistěte dveře proti naklonění!

Obsluha musí zadlabávačku také po pevném upnutí pevně držet oběma rukama!

Nikdy nenechávejte zadlabávačku viset, když je pevně upnutá na dveřích!

Ihned po vydlabání odejměte zadlabávačku ze dveří.

Pokud je to možné, vymontujte dveře a dlabejte v horizontální poloze dveří.

• Nasadte stroj na dveře tak, jak je zobrazeno na obr. 5.
• Polohujte stroj a vyrovnejte jej (viz kapitola 5.3 nebo 5.4). Aby bylo vyrovnávání v podélné poloze v této poloze ulehčeno, je ochranný kryt 16 (obr. 2) opatřen dvěma drážkami 25 (obr. 5). Tím jsou červené hrany 24 lépe viditelné.

5.6 Nastavení hloubky dlabání

Hloubku dlabání lze postupně nastavit v rozsahu mezi 0 a 145 mm.

Přitom postupujte takto:

• Zatáhněte stroj pomocí madla 12 (obr. 2) do výchozí polohy tak, aby stroj zapadl.
  • Uvolněte křídlové šrouby 13.
• Nastavte hloubku dlabání pomocí posouvání seřizovacího kroužku 14. Hloubka dlabání může být zjištěna pomocí stupnice 15 na ukazateli hloubky 17.
• Opět pevně zatáhněte křídlové šrouby.

5.7 Vydlabání zámkového otvoru

Nebezpečí

Zabraňte zbytkovému vydlabání jak je zobrazeno na obr. 6! Tím se šetří stroj i obrobek.

Při dlabání držte stroj za obě madla 12 (obr. 2) a 20 (obr. 3).

• Polohujte stroj na dveřich (viz kapitola 5.3, 5.4 nebo 5.5).
  • Nastavte hloubku dlabání (viz kapitola 5.6).
• Držte stroj pevně oběma rukama. Zapněte jej (viz kapitola 5.2) a dlabejte pomocí stejnoměrného posuvu až na doraz.
• Zatáhněte stroj zpět až do výchozí polohy.
• Uvolněte spínací tlačitko 11 (obr. 2). Stroj je zablokován.

Při procesu dlabání je dosaženo délky zámkové kapsy 78 mm. Pro delší zámkové kapsy musí být stroj přisazen.

- K tomu uvolněte lehce madlo 20 (obr. 3). Lehce vyklopte stroj a posuňte jej.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

6.1 Frézovací řetězy

Frézovací řetěz použitý na stroji by měl být dvouhodinovém provozu vyčištěn a namazán v řídce tekoucí olejové lázni. Za tímto účelem vymontujte frézovací řetěz (viz kapitola 4.3).

Vyměňte tupé frézovací řetězy nebo je nechejte nabrousit v zákaznickém servisu společnosti MAFELL nebo v jiné vhodné brousírně.

6.2 Uskladnění

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postřikejte antikorozním prostředkem.

7 Odstranění poruch

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout	Není k dispozici síťové napětí	Prověřte přípojku síťového napětí
	Vadný síťový jistič	Nahrad’te jistič
	Opotřebované uhlíkové kontakty	Přineste stroj do zákaznického servisu MAFELL
Stroj zůstane během dlabání stát	Výpadek sítě	Zkontrolujte síťové předřazené jističe
	Přetížení stroje	Zmenšete rychlost posuvu
	Nevhodné zbytkové dlabání (viz obr. 6)	Stroj natočte a vydlabejte zbytek pomocí řetězu.
Ucpaný výhoz pilin	Dřevo je příliš vlhké	Vyčistěte výhoz hoblin
	Dlouhotrvající dlabání bez odsávání	Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi

8 Zvláštní příslušenství

• Vodicí lišta řetězu Obj. č. 091000
• Řetězové kolo Obj. č. 091002
• Frézovací řetěz 14x38x150 mm Obj. č. 091003
• Frézovací řetěz 16x38x150 mm Obj. č. 091001
• Frézovací řetěz 18x38x150 mm Obj. č. 091004
• Náhradní články a nýty:
  14 mm Obj. č. 091005
  16 mm Obj. č. 091006
  18 mm Obj. č. 091007

9 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Označenie stroja

Neodhadzujte elektrické nástroje do domového odpadu!

Prečítajte si na zníženie rizika zranenia návod na používanie.

2.3 Technické údaje

2.4.1 Údaje o emisiách hluku

2.4.2 Údaje o vibrácii

2 vodiace kol'aje, kompletná
2 ret'aze frézy
2 ret'azové kolesá
1 Obslužný nástroj s držiakom na stroji
1 Transportná skrinka
1 Návod na obsluhu
1 Zošit „Bezpečnostné pokyny“

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

3 Bezpečnostné pokyny

Nebezpečenstvo

Pred spustením do prevádzky sa musíte ubezpečit', že siet'ové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.2 Odsávanie triesok

4.3 Výmena ret'aze frézy a výmena ret'azového kolesa

Nebezpečenstvo

Pri výmene frézy postupujte nasledovne:

• Upevnite stroj vertikálne na kus dreva tak, aby sa stroj nemohol prevrátiť.
• Uvol'nite skrutku 9 (obr. 2) a odstráňte ochranu ret'aze 8.
• Uvol'nite ret'aze frézy 4 (obr. 1) uvol'nením dvoch skrutiek 3.
• Uvol'nite skrutky 6.
• Posuňte vodiace lišty 1 smerom k ret'azovým kolesám 2.
• Odstráňte ret'azové kolesá, ret'aze frézy a vodiace lišty.
• Nasad'te nové ret'aze frézy na vodiace lišty. Dávajte pozor na smer chodu (pozri šípky smeru chodu na kryte ret'aze).
• Prípadne vložte do frézovacích ret'azí nové ozubené kolesá.
• Namontujte spät' ret'azové kolesá, ret'aze nožov a vodiace lišty. Zatlačte pritom ret'azové kolesá na hriadel' prevodovky tak, aby drážka ret'azového kolesa zapadla do valcového kolíka a poistný krúžok zapadol do drážky prevodového hriadel'a.
  • Uvol'nite zl'ahka skrutky 5.
• Dotiahnite zl'ahka skrutky 6 a napnite ret'az frézy pomocou skrutiek 3. Správne napnutie ret'aze sa dosiahne vtedy, ked' sa dajú ret'aze frézy zdvihnút' v strede vodiacich lišt o cca 6 mm.
  • Utiahnite riadne skrutky 5 a obr. 6.
• Namontujte spät' kryt ret'aze 8 (obr. 2) a zaistite ho skrutkou 9.

5 Prevádzka

Pri umiestňovaní a nastavovaní dlabačky zámku na dverách s polovičnou drážkou dbajte na červené symboly na l'avej strane!

Nebezpečenstvo

Zabezpečte dvere proti skíznutiu, prevráteniu a hojdačke!

sa dá odčítat' zo stupnice 22 na červenom okraji ukazovatel'a.

• Vodiaca ret'azová lišta Objednávka č. 091000
• Ret'azové koleso Objednávka č. 091002
• Ret'az frézy 14x38x150 mm Objednávka č. 091003
• Ret'az frézy 16x38x150 mm Objednávka č. 091001
• Ret'az frézy 18x38x150 mm Objednávka č. 091004
• Náhradné články a nity:
  14 mm Objednávka č. 091005
  16 mm Objednávka č. 091006
  18 mm Objednávka č. 091007
