SKS 130 - Fräsmaschine Mafell - Kostenlose Bedienungsanleitung

Produkttyp	Schlitzfräsmaschine für Schlösser (Fräse)
Marke	Mafell
Modell	SKS 130
Betriebsspannung	230 V AC (50 Hz) oder 110 V AC (50 Hz)
Leistungsaufnahme	1600 W
Stromverbrauch	7,4 A (230 V) / 15,4 A (110 V)
Leerlaufdrehzahl	5770 min⁻¹
Maximale Schlitzfrästiefe	145 mm
Gewicht (ohne Kabel)	10,6 kg
Schalldruckpegel (L_PA)	100 dB(A) (Unsicherheit 3 dB(A))
Schallleistungspegel (L_WA)	108 dB(A)
Hand-Arm-Vibration	4,0 m/s²
Bestimmungsgemäße Verwendung	Schlitzfräsen von Türen aus Massivholz oder gewöhnlichem Holz
Sicherheitseinrichtungen	Kettenschutz, Haube, Sockel mit Nocken, großer Anschlag, Griffe, Gasfeder, Schalter mit Verriegelung, Absaugstutzen
Serienmäßige Ausstattung	2 Führungsschienen, 2 Schlitzketten, 2 Kettenritzel, Werkzeug, Transportkoffer, Bedienungsanleitung, Sicherheitsvorschriftenheft
Kettenwartung	Nach 2 Stunden Betrieb reinigen und in einem Ölbad schmieren
Absauganschluss	Innendurchmesser des Stutzens: 35 mm, Luftgeschwindigkeit ≥ 20 m/s
Verfügbares Zubehör	Kettenführung, Ritzel, Ketten (14/16/18x38x150 mm), Ersatzglieder
Schutzklasse	II

Häufig gestellte Fragen - SKS 130 Mafell

Wie hoch ist die Versorgungsspannung der Mafell SKS 130?

Die Maschine ist in Versionen mit 230 V AC (50 Hz) und 110 V AC (50 Hz) erhältlich. Überprüfen Sie das Typenschild auf die Spannung Ihres Geräts.

Wie hoch ist die maximale Schlitzfrästiefe?

Die Schlitzfrästiefe kann von 0 bis 145 mm eingestellt werden.

Wie wechselt man die Schlitzkette?

Ziehen Sie den Netzstecker, entfernen Sie die Schutzhaube, lösen Sie die Spannschrauben, nehmen Sie die alte Kette und das Ritzel ab, setzen Sie die neue Kette unter Beachtung der Laufrichtung ein, spannen Sie sie (6 mm Anhebung in der Mitte der Schiene) und setzen Sie die Haube wieder auf.

Welches Zubehör ist im Lieferumfang enthalten?

Die Maschine wird mit 2 Führungsschienen, 2 Schlitzketten, 2 Kettenritzeln, einem Werkzeug, einem Transportkoffer, der Bedienungsanleitung und dem Sicherheitsvorschriftenheft geliefert.

Welche Wartung benötigt die SKS 130?

Die Ketten müssen nach 2 Betriebsstunden in einem Ölbad gereinigt und geschmiert werden. Die Lager sind lebensdauergeschmiert. Für eine vollständige Überholung wenden Sie sich an einen Mafell-Kundendienst.

Welche wesentlichen Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie stets Gehörschutz, Staubmaske, Schutzbrille und Handschuhe. Verwenden Sie die Maschine nur mit montiertem Kettenschutz. Stellen Sie sicher, dass das Werkstück fixiert und die Maschine richtig befestigt ist, bevor Sie schlitzen.

Kann die SKS 130 für Metalltüren verwendet werden?

Nein, die bestimmungsgemäße Verwendung ist auf das Schlitzfräsen von Türen aus Massivholz oder gewöhnlichem Holz beschränkt. Das Schlitzfräsen von Metalltüren ist strengstens untersagt.

Wie wird die Schlitzfrästiefe eingestellt?

Ziehen Sie die Maschine in die Ausgangsposition, lösen Sie die Flügelschraube, verschieben Sie den Einstellring, um die Tiefe auf der Skala abzulesen (0 bis 145 mm), und ziehen Sie die Schraube wieder fest.

Was tun, wenn die Maschine während des Betriebs stehen bleibt?

Überprüfen Sie die Stromversorgung und die Sicherungen. Reduzieren Sie den Vorschub, wenn die Maschine überlastet ist. Reinigen Sie den Spanauswurf, falls verstopft, und stellen Sie sicher, dass das Holz nicht zu feucht ist.

Wo finde ich Ersatzteile?

Ersatzteile und die Explosionszeichnung sind auf der Website www.mafell.com erhältlich. Verwenden Sie ausschließlich Original-Ersatzteile von Mafell.

BEDIENUNGSANLEITUNG SKS 130 Mafell

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

WARNING

D - EG Konformitätserklärung

Wir bescheinigen hiermit, dass die Maschine SKS 130 den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet. Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

D - 78727 Oberndorf, den 01.02.2024

Dipl.-Ing. (FH) Thorsten Bühl

Vorstandsvorsitzender / CEO

Leitung Entwicklung und Konstruktion

Inhaltsverzeichnis

1 Zeichenerklärung....6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller 6
2.2 Kennzeichnung der Maschine 6
2.3 Technische Daten 7
2.4 Emissionen....7
2.5 Lieferumfang 7
2.6 Sicherheitseinrichtungen 8
2.7 Bestimmungsgemäße Verwendung 8
2.8 Restrisiken....8
3 Sicherheitshinweise....8
4 Rüsten / Einstellen 9
4.1 Netzanschluss 9
4.2 Späneabsaugung 10
4.3 Fräskettenwechsel und Kettenradwechsel 10
5 Betrieb 10
5.1 Inbetriebnahme 10
5.2 Ein- und Ausschalten 10
5.3 Positionieren an Türen mit Falz....10
5.4 Positionieren an Türen ohne Falz 11
5.5 Positionieren an eingebauten Türen 11
5.6 Stemmtiefeneinstellung 11
5.7 Ausstemmen des Schlosskastens....12
6 Wartung und Instandhaltung 12
6.1 Fräsketten 12
6.2 Lagerung 12
7 Störungsbeseitigung....13
8 Sonderzubehör 13
9 Explosionszeichnung und Ersatzteilliste 13

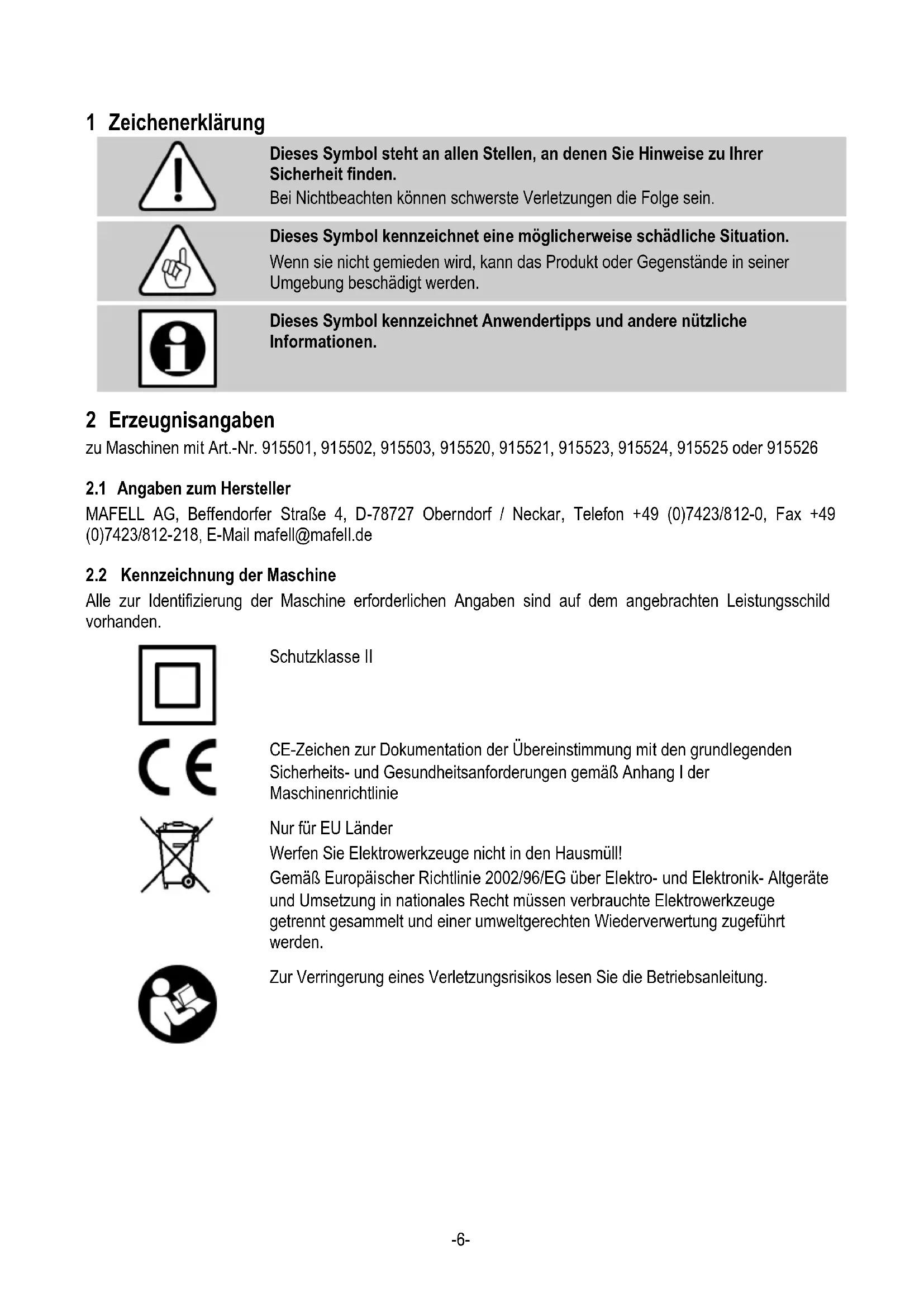

1 Zeichenerklärung

Dieses Symbol steht an allen Stellen, an denen Sie Hinweise zu Ihrer Sicherheit finden.

Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 915501, 915502, 915503, 915520, 915521, 915523, 915524, 915525 oder 915526

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

Schutzklasse II

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

2.3 Technische Daten

Betriebsspannung	230 V AC	110 V AC
Netzfrequenz	50 Hz	50 Hz
Aufnahmeleistung Dauerbetrieb	1600 W	1600 W
Stromaufnahme Dauerbetrieb	7,4 A	15,4 A
Drehzahl im Leerlauf	5770 min ^-1
Stemmtiefe	145 mm
Gewicht ohne Netzkabel	10,6 kg

2.4 Emissionen

Die angegebenen Geräuschemissionen sind nach DIN EN 62841-1 gemessen worden und können zum Vergleich des Elektrowerkzeugs mit einem anderen und zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Gefahr

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Tragen Sie daher stets einen Gehörschutz, auch wenn das Elektrowerkzeug ohne Belastung läuft!

2.4.1 Angaben zur Geräuschemission

Die nach EN 62841 ermittelten Geräuschemissionswerte betragen:

Schalldruckpegel L PA = 100 dB (A)

Unsicherheit K_PA = 3,0 dB (A)

Schallleistungspegel L _WA = 108 dB (A)

Unsicherheit K _WA = 3,0 dB (A)

Die Geräuschmessung wurde mit der serienmäßig mitgelieferten Fräskette durchgeführt.

2.4.2 Angaben zur Vibration

Die typische Hand-Arm-Schwingung beträgt 4,0 m/s ^2 .

2.5 Lieferumfang

Schlosskastenstemmer SKS 130 komplett mit:

2 Führungsschienen komplett
2 Fräsketten
2 Kettenräder
1 Bedienwerkzeug in Halterung an der Maschine
1 Transportkasten
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“

2.6 Sicherheitseinrichtungen

Gefahr

Diese Einrichtungen sind für den sicheren Betrieb der Maschine erforderlich und dürfen nicht entfernt bzw. unwirksam gemacht werden.

Prüfen Sie die

Sicherheitseinrichtungen vor dem Betrieb auf Funktion und mögliche Beschädigungen. Verwenden Sie die Maschine nicht mit fehlenden oder unwirksamen Sicherheitseinrichtungen.

Die Maschine ist mit den folgenden Sicherheitseinrichtungen ausgestattet:

• Kettenschutz und Schutzhaube
• Grundplatte mit Schutznocke
• Großer Anschlag
• Handgriffe
• Gasfeder gegen schlagartiges Einziehen
• Schalteinrichtung mit Sperre
• Absaugstutzen

2.7 Bestimmungsgemäße Verwendung

Der MAFELL Schlosskastenstemmer SKS 130 ist ausschließlich zum Stemmen von Türen aus Vollholz oder üblichen Holzwerkstoffen, unter Verwendung der von uns zugelassenen Fräsketten, vorgesehen.

Mit der Maschine darf nur gestemmt werden, wenn sie entsprechend den Anweisungen in Kap. 5.3 und 5.4 an einer Tür befestigt ist.

Es dürfen keine Metalltüren mit dem Schlosskastenstemmer ausgestemmt werden!

Die Abmessung der verwendeten

Fräskettengarnituren (Führungsschiene, Fräskette und Kettenrad) muss den in dieser Betriebsanleitung aufgeführten Fräskettengarnituren entsprechen.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht.

Um die Maschine bestimmungsgemäß zu verwenden halten Sie die von Mafell vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen ein.

2.8 Restrisiken

Gefahr

Bei bestimmungsgemäßem

Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen bleiben durch den

Verwendungszweck

hervorgerufene Restrisiken, welche zu gesundheitlichen Folgen führen können.

• Berühren der Fräskette im offenen Bereich.
• Berühren des unterhalb des Werkstücks vorstehenden Teils der Fräskette beim Stemmen.
• Berühren der Fräskette von der Seite.
• Bruch und Herausschleudern der Fräsketten oder von Teilen der Fräsketten.
• Berühren spannungsführender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.
• Emission gesundheitsgefährdender Holzstäube bei länger andauerndem Betrieb ohne Absaugung.

3 Sicherheitshinweise

Gefahr

Beachten Sie stets die folgenden

Sicherheitshinweise und die im jeweiligen Verwenderland geltenden

Sicherheitsbestimmungen!

Lesen Sie auch die

Sicherheitshinweise im beigefügten

Heft „Sicherheitshinweise“.

Allgemeine Hinweise:

• Kinder und Jugendliche dürfen diese Maschine nicht bedienen. Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung.

• Arbeiten Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutzvorrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beinträchtigen könnte.

• Beim Einsatz der Maschine im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen.

• Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austausch darf nur durch Mafell oder einer autorisierten MAFELL-Kundendienstwerkstatt erfolgen, um Sicherheitsgefährdungen zu vermeiden.
• Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lagern der Maschine das Kabel nicht um die Maschine wickeln.

Hinweise zur Verwendung persönlicher Schutzausrüstungen

- Tragen Sie bei allen Arbeiten mit der Maschine immer ihre persönliche Schutzausrüstung: Gehörschutz, Staubschutzmaske, Schutzbrille und –handschuhe.

Hinweise zum Betrieb:

• Sorgen Sie für einen freien und rutschsicheren Standplatz mit ausreichender Beleuchtung.
• Bearbeiten Sie keine Werkstücke, die für die Leistungsfähigkeit der Maschine zu klein oder zu groß sind.
• Fräsketten und Führungsschienen sachgemäß einspannen und in Ordnung halten. Defekte Fräsketten vor Wiederverwendung fachgerecht reparieren. Nur scharfe Fräsketten verwenden!
• Kettenschutz nur zum Werkzeugwechsel entfernen, anschließend sofort wieder anschrauben. Nie ohne Kettenschutz arbeiten!
• Kettenstemmer nie mit laufenden Fräsketten transportieren! Die Berührung der laufenden Fräskette mit dem Erdboden vermeiden.
• Der Schalter darf nicht festgeklemmt werden.
• Kontrollieren Sie vor dem Einschalten, ob die Fräsketten richtig gespannt sind.
• Sichern Sie, wenn immer möglich, das Werkstück gegen Wegschwenken, Wegrutschen, Umkippen und Hochwippen, z. B. durch Spannzwingen.
• Beginnen Sie mit dem Stemmen des Werkstücks erst, wenn die Fräsketten ihre volle Drehzahl erreicht haben.
• Kontrollieren Sie das Werkstück auf Fremdkörper. Nicht in Metallteile, z. B. Nägel, stemmen.
• Maschine bereits vor dem Einschalten gut festhalten, dabei müssen die Fräsketten frei stehen.

Mit laufenden Fräsketten zum Stemmen ansetzen. Dabei ist auf einen sicheren Stand zu achten.
- Greifen Sie während des Stemmens nie unter oder seitlich an das Werkstück (Verletzungsgefahr!).
- Führen Sie beim Stemmen das Anschlusskabel immer nach hinten von der Maschine weg.
- Passen Sie den Vorschub beim Stemmen der Materialstärke an. Zu rasches Einstemmen führt zur Überlastung des Motors, zu unsauberen Stemmlöchern und zu einem schnellen Abstumpfen der Fräsketten.
- Entfernen Sie die Maschine erst dann vom Werkstück, wenn die Fräsketten zum Stillstand gekommen sind.
- Greifen Sie nie bei laufender Maschine in den Späneauswurf und in den ungeschützten Bereich der Fräskette.
- Der beim Stemmen entstehende Holzstaub beeinträchtigt die notwendige Sicht und ist teilweise gesundheitsschädlich. Die Maschine sollte deshalb bei längerem Gebrauch, wenn nicht im Freien oder in ausreichend belüfteten Räumen gearbeitet wird, an eine Späneabsaugung, z.B. transportablen Kleinentstauber, angeschlossen sein. Die Luftgeschwindigkeit muss mindestens 20 m/s betragen.
- Beginnen Sie mit dem Stemmen des Werkstückes erst, wenn die Maschine gemäß Kap. 5.3 und 5.4 am Werkstück befestigt ist.
- Unterstützen Sie die Klemmung am Werkstück durch Festhalten.

Hinweise zur Wartung und Instandhaltung:

• Die regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.
• Es dürfen nur original MAFELL-Ersatz- und Zubehörteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.

4 Rüsten / Einstellen

4.1 Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild der Maschine angegebenen Betriebsspannung übereinstimmt.

4.2 Späneabsaugung

Bei allen Arbeiten, bei denen eine erhebliche Menge Staub entsteht, schließen Sie die Maschine an eine geeignete externe Absaugeinrichtung an. Die Luftgeschwindigkeit muss mindestens 20 m/s betragen.

Der Innendurchmesser des Absaugstutzens 7 (Abb. 2) beträgt 35 mm.

4.3 Fräskettenwechsel und Kettenradwechsel

Gefahr

Bei allen Wartungsarbeiten den Netzstecker ziehen.

Achten Sie darauf, dass die aufzuspannenden Fräsketten gut geschärft sind, da dies Grundvoraussetzung für einwandfreie Stemmungen ist.

Gehen Sie zum Fräskettenwechsel wie folgt vor:

• Spannen Sie die Maschine senkrecht auf ein Stück Holz, so dass die Maschine nicht umkippen kann.
• Lösen Sie die Schraube 9 (Abb. 2) und nehmen den Kettenschutz 8 ab.
• Entspannen Sie die Fräsketten 4 (Abb. 1) durch lösen der zwei Schrauben 3.
• Lösen Sie die Schrauben 6.

- Schieben Sie die Führungsschienen 1 in Richtung der Kettenräder 2.

- Nehmen Sie die Kettenräder, Fräsketten und Führungsschienen ab.

- Legen Sie die neuen Fräsketten auf die Führungsschienen. Beachten Sie die Laufrichtung (siehe Laufrichtungspfeile auf dem Kettenschutz).

- Legen Sie ggf. neue Kettenräder in die Fräsketten.

- Montieren Sie die Kettenräder, Fräsketten und Führungsschienen wieder. Stecken Sie dabei die Kettenräder so auf die Getriebewelle, dass die Kettenradnut in den Zylinderstift greift und der Sprengring in die Nut der Getriebewelle einrastet.

- Lösen Sie die Schrauben 5 leicht.

- Ziehen Sie die Schrauben 6 leicht an und spannen die Fräskette mit den Schrauben 3. Die richtige Kettenspannung ist erreicht, wenn sich die Fräsketten in der Mitte der Führungsschienen ca. 6 mm anheben lassen.

• Ziehen Sie die Schrauben 5 und 6 fest.
- Bringen Sie den Kettenschutz 8 (Abb. 2) wieder an und sichern ihn mit der Schraube 9.

5 Betrieb

Tragen Sie bei allen Arbeiten mit der Maschine immer ihre persönliche Schutzausrüstung.

5.1 Inbetriebnahme

Diese Betriebsanleitung muss allen mit der Bedienung der Maschine beauftragten Personen zur Kenntnis gegeben werden, wobei insbesondere auf das Kapitel „Sicherheitshinweise“ aufmerksam zu machen ist.

5.2 Ein- und Ausschalten

Gefahr

Achten Sie darauf, dass die Fräskette frei beweglich ist.

Führen Sie die Anschlussleitung nach hinten weg.

Halten Sie die Maschine mit beiden Händen fest.

Schalten Sie die Maschine nur ein, wenn die Fräskette keinen Kontakt mit dem Werkstück hat.

• Einschalten: Entrieglen Sie zuerst die Einschaltsperre durch Drücken des Sperrknopfes 10 (Abb. 2). Betätigen Sie danach bei gedrücktem Sperrknopf den Schalterdrücker 11. Die Fräsketten laufen und der Vorschub ist entriegelt.
• Ausschalten: Zum Ausschalten lassen Sie den Schalterdrücker los. Ziehen Sie die Maschine wieder vollständig in die Raststellung zurück.

5.3 Positionieren an Türen mit Falz

Zum Positionieren und Ausrichten des Schlosskastenstemmers an Türen mit Falz die roten Symbole an der linken Seite beachten!

Gefahr

Tür gegen Wegrutschen, Umkippen und Hochwippen sichern!

• Setzen Sie die Maschine wie in Abb. 3 gezeigt an die Türe an. Die Anschlagkanten (roter Pfeil) liegen von innen am Falz an.
• Richten Sie die Maschine in Längsrichtung aus. Richten Sie dazu die rote Kante 24 (Abb. 5) an der Schutzhaube 16 (Abb. 2) am linken oder rechten Anriss für den Schlosskasten aus.
• Spannen Sie den Winkelanschlag 21 (Abb. 3) durch Drehen des Handgriffes 20 gegen das Türblatt. Spannkraft entsprechend der Türstabilität wählen! Wenn notwendig, kann eine Zwischenlage, z. B. Holzbrett, am Winkelanschlag festgeschraubt werden.
• Lösen Sie die Flügelschraube 18.
• Stellen Sie den Abstand Mitte Schlosskasten zu Falz durch Verschieben der Grundplatte 19 ein. Der Abstand kann mit der Skala 22 an der roten Zeigerkante abgelesen werden.
• Ziehen Sie die Flügelschraube 18 wieder fest.

5.4 Positionieren an Türen ohne Falz

Zum Positionieren und Ausrichten des Schlosskastenstemmers an Türen ohne Falz die schwarzen Symbole an der rechten Seite beachten!

Gefahr

Tür gegen Wegrutschen, Umkippen und Hochwippen sichern!

• Setzen Sie die Maschine wie in Abb. 4 gezeigt an die Türe an. Die mit einem Gleitbelag versehene Anschlagkante (schwarzer Pfeil) liegt am Türblatt an.
• Richten Sie die Maschine in Längsrichtung aus. Richten Sie dazu die rote Kante 24 (Abb. 5) an der Schutzhaube 16 (Abb. 2) am linken oder rechten Anriss für den Schlosskasten aus.
• Spannen Sie den Winkelanschlag 21 (Abb. 3) durch Drehen des Handgriffes 20 gegen das Türblatt. Spannkraft entsprechend der Türstabilität wählen! Wenn notwendig, kann eine Zwischenlage, z. B. Holzbrett, am Winkelanschlag festgeschraubt werden.
• Lösen Sie die Flügelschraube 18.
• Stellen Sie den Abstand Mitte Schlosskasten zu Anschlagkante durch Verschieben der Grundplatte

19 ein. Der Abstand kann mit der Skala 23 (Abb. 4) an der schwarzen Zeigerkante abgelesen werden.

- Ziehen Sie die Flügelschraube 18 (Abb. 3) wieder fest.

5.5 Positionieren an eingebauten Türen

Gefahr

Tür gegen Wegschwenken sichern!

Der Schlosskastenstemmer muss auch nach dem Festspannen vom Bediener mit beiden Händen festgehalten werden!

Nie den Schlosskastenstemmer festgespannt an der Türe hängen lassen!

Sofort nach dem Stemmen den Schlosskastenstemmer von der Türe abnehmen.

Wenn möglich, die Türe ausbauen und in horizontaler Lage der Tür stemmen.

• Setzen Sie die Maschine wie in Abb. 5 gezeigt an die Türe an.
• Positionieren Sie die Maschine und richten sie aus (siehe Kapitel 5.3 oder 5.4). Um das Ausrichten in Längsrichtung in dieser Lage zu erleichtern, ist die Schutzhaube 16 (Abb. 2) mit zwei Aussparungen 25 (Abb. 5) versehen. Damit sind die roten Kanten 24 besser sichtbar.

5.6 Stemmtiefeneinstellung

Die Stemmtiefe lässt sich in einem Bereich zwischen 0 und 145 mm stufenlos einstellen.

Dazu wird wie folgt vorgegangen:

• Ziehen Sie die Maschine am Handgriff 12 (Abb. 2) in die Ausgangsstellung, so dass die Maschine eingerastet ist.
• Lösen Sie die Flügelschraube 13.
• Stellen Sie die Stemmtiefe durch Verschieben des Stellringes 14 ein. Die Stemmtiefe kann mit der Skala 15 am Tiefenzeiger 17 abgelesen werden.
• Ziehen Sie die Flügelschraube wieder fest.

5.7 Ausstemmen des Schlosskastens

Gefahr

Restausstemmungen wie in Abb. 6 gezeigt vermeiden! Damit werden die Maschine und das Werkstück geschont.

Beim Stemmen die Maschine an beiden Handgriffen 12 (Abb. 2) und 20 (Abb. 3) festhalten.

• Positionieren Sie die Maschine an der Tür (siehe Kapitel 5.3, 5.4 oder 5.5).
• Stellen Sie die Stemmtiefe ein (siehe Kapitel 5.6).
• Halten Sie die Maschine mit beiden Händen fest. Schalten Sie sie ein (siehe Kapitel 5.2) und stemmen mit gleichmäßigem Vorschub bis auf Anschlag.
• Ziehen Sie die Maschine bis in die Ausgangsstellung zurück.
• Lassen Sie den Schalterdrücker 11 (Abb. 2) los. Die Maschine wird verriegelt.

Bei einem Stemmvorgang wird eine Schlosstaschenlänge von 78 mm erreicht. Für längere Schlosstaschen muss die Maschine nachgesetzt werden.

- Lösen Sie dazu leicht den Handgriff 20 (Abb. 3). Kippen Sie die Maschine leicht und verschieben sie.

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Netzstecker ziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebszeit empfehlen wir, die Maschine einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu übergeben.

Für alle Schmierstellen nur unser Spezialfett, Bestell - Nr. 049040 (1 kg - Dose), verwenden.

6.1 Fräsketten

Die auf der Maschine benutzte Fräskette sollte nach zweistündiger Betriebszeit gereinigt und in dünnflüssigem Ölbad geschmiert werden. Bauen Sie dazu die Fräskette aus (siehe Kapitel 4.3).

Tauschen Sie stumpfe Fräsketten aus oder lassen Sie sie bei einer MAFELL-Kundendienststelle oder von einem geeigneten Schärfdienst nachschleifen.

6.2 Lagerung

Reinigen Sie die Maschine sorgfältig, wenn die Maschine längere Zeit nicht verwendet wird. Sprühen Sie blanke Metallteile mit einem Rostschutzmittel ein.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen!

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Maschine lässt sich nicht einschalten	Keine Netzspannung vorhanden	Spannungsversorgung kontrollieren
	Netzsicherung defekt	Sicherung ersetzen
	Kohlebürsten abgenützt	Maschine in die MAFELL-Kundendienstwerkstatt bringen
Maschine bleibt während des Stemmens stehen	Netzausfall	Netzseitige Vorsicherungen kontrollieren
	Überlastung der Maschine	Vorschubgeschwindigkeit verringern
	Ungünstige Restausstemmung (siehe Abb. 6)	Maschine versetzen und Rest mit einer Kette ausstemmen
Späneauswurf verstopft	Holz zu feucht	Späneauswurf reinigen
	Lang andauerndes Stemmen ohne Absaugung	Maschine an eine externe Absaugung, z. B. Kleinentstauber, anschließen

8 Sonderzubehör

• Ketten-Führungsschiene Best.-Nr. 091000
• Kettenrad Best.-Nr. 091002
• Fräskette 14x38x150 mm Best.-Nr. 091003
• Fräskette 16x38x150 mm Best.-Nr. 091001
• Fräskette 18x38x150 mm Best.-Nr. 091004
• Ersatzglieder und Nieten: 14 mm 16 mm 18 mm Best.-Nr. 091005 Best.-Nr. 091006 Best.-Nr. 091007

9 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

English

Table of Contents

2.3 Technische gegevens

4 Voorbereiden / Instellen

4.1 Netaansluiting
