MANUAL DE USUARIO SKS 130 Mafell

Escopleadora de cerraderos Traducción del manual de instrucciones original

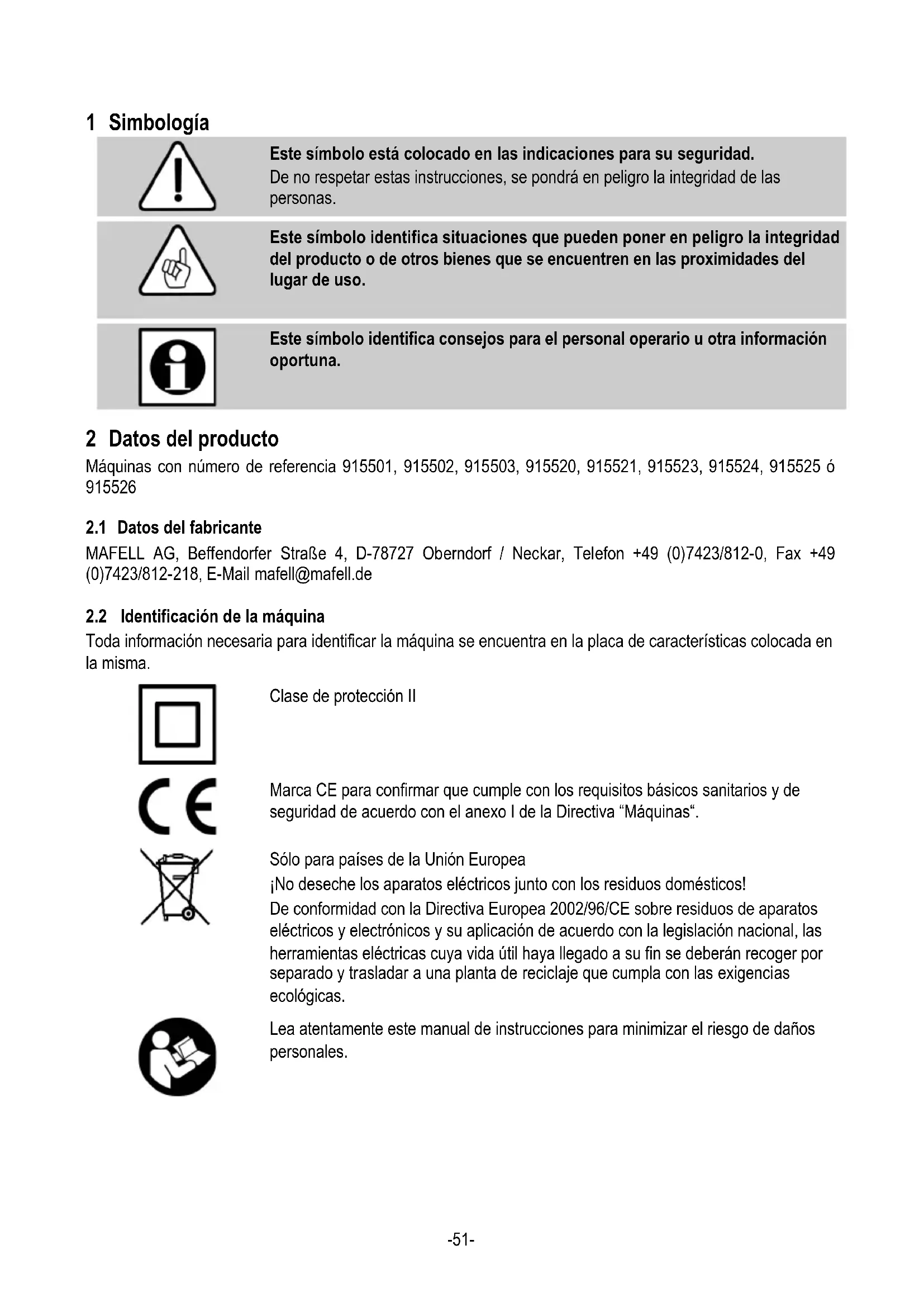

Este símbolo está colocado en las indicaciones para su seguridad. De no respetar estas instrucciones, se pondrá en peligro la integridad de las personas.

Este símbolo identifica situaciones que pueden poner en peligro la integridad del producto o de otros bienes que se encuentren en las proximidades del lugar de uso.

Este símbolo identifica consejos para el personal operario u otra información oportuna. 2 Datos del producto Máquinas con número de referencia 915501, 915502, 915503, 915520, 915521, 915523, 915524, 915525 ó

2.2 Identificación de la máquina

Toda información necesaria para identificar la máquina se encuentra en la placa de características colocada en la misma.

Clase de protección II

Marca CE para confirmar que cumple con los requisitos básicos sanitarios y de seguridad de acuerdo con el anexo I de la Directiva “Máquinas“.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Lea atentamente este manual de instrucciones para minimizar el riesgo de daños personales.-52-

Tensión de funcionamiento

230 V AC 110 V AC Frecuencia de alimentación

50 Hz 50 Hz Potencia de entrada funcionamiento continuo

7,4 A 15,4 A Velocidad en vacío

Profundidad de escopleado

145 mm Peso sin cable de alimentación 10,6 kg

Las emisiones de ruido indicadas se han medido conforme a la DIN EN 62841-1 y se pueden utilizar para comparar la herramienta eléctrica con otras herramientas y para hacer una estimación provisional de la carga.

Peligro Las emisiones de ruido que se produzcan durante el uso real de la herramienta pueden desviarse de los valores indicados, dependiendo del tipo y modo de uso de la herramienta y, especialmente, según el tipo de pieza que se trabaje. Por ello es importante que utilice protección auditiva, incluso cuando la herramienta eléctrica funcione sin carga.

2.4.1 Información relativa a la emisión de ruidos

Valores de emisión de ruidos, determinados según la norma EN 62841: Nivel de presión acústica L

= 100 dB (A) Inseguridad

= 3,0 dB (A) Nivel de potencia acústica L

= 108 dB (A) Inseguridad K

= 3,0 dB (A) La medida de ruidos fue realizada con la cadena fresadora estándar suministrada.

2.4.2 Información relativa a las vibraciones mecánicas

El valor típico de vibraciones mano-brazo es inferior a 4,0 m/s

Escopleadora de cerraderos SKS 130 completo, incluyendo 2 carriles guía completas 2 cadenas fresadoras 2 piñónes 1 herramienta de manejo con soporte en la máquina 1 maleta de transporte 1 manual de instrucciones 1 cuaderno "Instrucciones de seguridad"-53-

2.6 Dispositivos de seguridad

¡Peligro! Los dispositivos descritos garantizan la seguridad en el trabajo con esta máquina, por lo tanto, no se pueden desmontar ni desactivar. Antes de operar la máquina, comprobar el funcionamiento de los dispositivos de seguridad y si están dañados. No utilizar la máquina si faltan los dispositivos de seguridad o no funcionan. La máquina ofrece los siguientes dispositivos de seguridad: - Guardacadenas y cubierta protectora - Placa de soporte con leva protectora - Tope grande - Empuñaduras - Resorte neumático (protección contra retroceso incontrolado) - Dispositivo de conexión y desconexión con mecanismo de bloqueo - Tubo de aspiración

La escopleadora de cerraderos SKS 130 de MAFELL únicamente se puede utilizar para escoplear puertas de madera maciza o materiales derivadas de la madera comerciales con las cadena fresadoras autorizadas del fabricante. La máquina sólo puede utilizarse para levantar si está fijada a una puerta de acuerdo con las instrucciones de los capítulos 5.3 y 5.4.

No se pueden esoplear puertas de metal con la escopleadora de cerraderos. Asegúrese de que se correspondan las dimensiones de los juegos de cadenas de fresar utilizados (rieles guía, cadenas de fresar y ruedas de cadena) con las medidas indicadas en este manual de instrucciones. Cualquier otro uso de la máquina se considera inapropiado. No se podrá presentar reclamación alguna ante el fabricante por los daños que se desprendan del uso inapropiado. El uso apropiado de la máquina comprende respetar todas las instrucciones de servicio, mantenimiento y reparación del fabricante.

2.8 Riesgos inevitables

¡Peligro! A pesar de utilizar la máquina conforme al uso proyectado y respetando todas las normas de seguridad aplicables, existen riesgos residuales que se deben a la finalidad de uso y que pueden tener consecuencias para la salud. - Contacto con la cadena de fresar en la zona desprotegida. - Contacto con la parte saliente de la cadena de fresar en la parte inferior de la pieza de trabajo durante las tareas de escoplear. - Contacto lateral con la cadena de fresar. - Rotura o desprendimiento de las cadenas fresadoras o fragmentos de las mismas. - Contacto con componentes bajo tensión con la carcasa abierta y la alimentación de tensión conectada. - Daños al oído debido al trabajo intensivo sin la protección adecuada. - Emisión de polvo de madera, nocivo para la salud, durante el trabajo intensivo sin el conveniente sistema de aspiración. 3 Instrucciones de seguridad ¡Peligro! Respete siempre las instrucciones de seguridad resumidas en este capítulo y las normas correspondientes al país de que se trate. Lea también las instrucciones de seguridad del folleto adjunto "Instrucciones de seguridad".-54- Instrucciones generales - No podrán manejar esta máquina personas menores de edad, excepto adolescentes bajo la supervisión de una persona cualificada y en el marco de la formación profesional de los mismos. - No realice nunca tareas sin los correspondientes dispositivos de protección previstos ni efectúe modificaciones en la máquina que puedan perjudicar la seguridad en el trabajo. - Para el uso de la máquina al aire libre, se recomienda introducir un interruptor de corriente de defecto. - Reemplace inmediatamente cualquier cable o conector defectuoso. Para evitar riesgos en la seguridad, solo lo puede sustituir Mafell o un servicio técnico autorizado por Mafell. - No doble nunca el cable. No envuelva nunca el cable alrededor de la máquina, particularmente durante el transporte o almacenamiento de la misma. Indicaciones sobre el uso de equipos de protección individual - Utilice su protección individual siempre que realice trabajos con la máquina: Cascos de protección, mascarilla protectora contra polvo, guantes y gafas protectoras. Instrucciones de uso - Asegúrese de que el lugar de trabajo esté bien iluminado, sea fácilmente accesible y ofrezca una superficie antideslizante. - No procese nunca piezas de trabajo cuyas dimensiones no se correspondan con las especificaciones técnicas de la máquina. - Coloque adecuadamente la cadena fresadora y el riel guía y realice las tareas de mantenimiento necesarias. Repare adecuadamente las cadenas de fresar defectuosas antes de utilizarlas nuevamente. Únicamente utilice cadenas de fresar afiladas. - El guardacadena únicamente puede ser desmontado para el cambio de herramientas y ha de montarse nuevamente antes de volver a utilizar la máquina. No realice nunca tareas de escoplear sin el guardacadena puesto. - No transporte nunca la escopleadora con la cadena fresadora en marcha. Evite el contacto de las cadenas de fresar en marcha con el suelo. - No se puede bloquear el interruptor. - Antes de poner en marcha la máquina, compruebe la tensión correcta de la cadena fresadora. - Siempre que sea posible, fije la pieza de trabajo para evitar que se desplace, se vuelque o retroceda, por ejemplo, con ayuda de gatos. - Espere a que el motor esté funcionando a pleno rendimiento antes de escoplear. - Compruebe que la pieza de trabajo no incluya cuerpos extraños. No escoplee nunca piezas metálicas, como por ejemplo clavos. - Sujete bien la máquina ya antes de ponerla en marcha y compruebe que la cadena de fresar no esté en contacto con el material. Empiece a escoplear con la cadena de fresar en marcha. Para ello, colóquese en una posición estable. - No coloque nunca las manos delante o debajo de la pieza de trabajo durante el corte (peligro de lesiones). - Tenga cuidado que el cable de alimentación siempre se encuentre detrás de la máquina al escoplear. - Regule la velocidad de avance según el espesor del material. Una velocidad de avance excesiva provocará la sobrecarga del motor, escopleados imprecisos y el embotamiento rápido de la cadena de fresar. - No retire la máquina de la pieza de trabajo antes de que el cadena fresadora se haya parado por completo. - No coloque nunca las manos en el eyector de virutas ni en la zona desprotegida de las cadenas de fresar con la máquina en marcha. - El polvo de madera procedente del escopleado perjudica la visibilidad y puede ser nocivo para la salud. Por lo tanto, debe conectar la máquina a un sistema de aspiración, por ejemplo un despolvoreador, durante el trabajo intensivo en interiores sin aireación suficiente. Será necesaria una velocidad de aire mínima de 20 m/s.-55- - No empiece a levantar la pieza hasta que la máquina esté fijada a la pieza según los capítulos

- Apoye la fijación de la pieza sujetándola. Instrucciones de mantenimiento y reparación - Por razones de seguridad, es imprescindible limpiar con regularidad la máquina, particularmente los dispositivos de ajuste y de guía. - Únicamente pueden utilizarse accesorios y piezas de recambio originales de MAFELL. De lo contrario, no se podrá presentar reclamación alguna ante el fabricante. 4 Preparación/Ajuste

4.1 Alimentación de red

Antes de poner en marcha la máquina, asegúrese de que la tensión de red se corresponda con la tensión de servicio indicada en la placa de características de la máquina.

4.2 Sistema de aspiración de virutas

Cortando materiales que provocan la formación masiva de polvo, conecte la máquina con un sistema de aspiración externo adecuado. Será necesaria una velocidad de aire mínima de 20 m/s. El tubo de aspiración 7 (fig. 2) tiene un diámetro interior de 35 mm.

4.3 Cambio de la cadena fresadora y del piñón

¡Peligro! Antes de realizar los trabajos de mantenimiento, desenchufe el conector de red. Procure que la cadena de fresar que desea utilizar esté afilada para garantizar la máxima calidad de corte. Para cambiar las cadenas de fresar, proceda de la siguiente manera:

• Fije la máquina en posición vertical sobre una pieza de madera, de manera que no se podrá inclinar.

• Afloje el tornillo 9 (fig. 2) y desmonte el guardacadenas 8.

• Destense las cadenas de fresar 4 (fig. 1), aflojando los dos tornillos 3.

• Afloje los tornillos 6.

• Desplace los carriles guía 1 en la dirección de los piñónes 2.

• Desmonte los piñónes, las cadenas de fresar y los carriles guía.

• Monte las nuevas cadenas de fresar en los carriles guía. Procure montar las cadenas en el sentido de marcha correcto (ver flechas indicadoras en el guardacadenas).

• Si aplica, monte nuevos piñónes en las cadenas de fresar.

• Monte los piñónes, las cadenas de fresar y los carriles guía. Monte los piñónes en el árbol de transmisión de manera tal que la ranura del piñón encaje con el pasador cilíndrico y el anillo de sujeción con la ranura del árbol de transmisión.

• Afloje los tornillos 5.

• Fije los tornillos 6 con la mano y tense la cadena de fresar con los tornillos 3, hasta alcanzar el juego óptimo de aproximadamente 6 mm en el centro del carril guía.

• Fije los tornillos 5 y 6, aplicando el par de apriete requerido.

• Monte y fije con el tornillo 9 el guardacadenas 8 (fig. 2). 5 Funcionamiento

Utilice su protección individual siempre que realice trabajos con la máquina.

5.1 Puesta en funcionamiento

Cada persona encargada del manejo de la máquina ha de estar familiarizada con el manual de instrucciones y, en particular, con el apartado "Instrucciones de seguridad".-56-

5.2 Conexión y desconexión

¡Peligro! Asegúrese de que la cadena de fresar se mueva libremente. Coloque el cable de conexión detrás de la máquina. Sujete la máquina con las dos manos. No ponga en marcha la máquina cuando la cadena de fresar esté en contacto con la pieza de trabajo.

• Conexión: Desenclave el dispositivo de bloqueo de conexión pulsando el botón de bloqueo 10 (fig. 2). A continuación, pulse el interruptor de conexión 11, manteniendo pulsado el botón de bloqueo. Las cadenas de fresar se ponen en marcha y se puede avanzar.

• Desconexión: Para desconectar, suelte el interruptor de conexión. Desplace la máquina a la posición de enclavado.

5.3 Posicionamiento en puertas con rebajo

A la hora de posicionar y alinear la escopleadora de cerraderos en puertas con rebajo, tenga en cuenta los símbolos rojos en el lado izquierdo.

¡Peligro! Fijar la puerta adecuadamente.

• Aplique la máquina en la puerta, tal y como muestra la fig. 3. Los bordes tope (flecha roja) se aplicarán en el interior del rebajo.

• Alinee la máquina longitudinalmente. Para ello, alinee el borde rojo 24 (fig. 5) con la cubierta protectora 16 (fig. 2) en la línea de trazado izquierda o derecha del cerradero.

• Fije el tope angular 21 (fig. 3) en la hoja de puerta, girando la empuñadura 20. Procure no aplicar fuerza de tensión excesiva para no dañar la puerta. Si es necesario, fije una plancha de madera en el tope angular para evitar marcas.

• Afloje el tornillo mariposa 18 .

• Ajuste la distancia entre el centro del cerradero y el rebajo, desplazando la placa de soporte 19. Dicha distancia se indica en la escala 22 (borde rojo del indicador).

• Vuelva a fijar el tornillo de mariposa 18.

5.4 Posicionamiento en puertas sin rebajo

A la hora de posicionar y alinear la escopleadora de cerraderos en puertas sin rebajo, tenga en cuenta los símbolos rojos en el lado derecho.

¡Peligro! Fijar la puerta adecuadamente.

• Aplique la máquina en la puerta, tal y como muestra la fig. 4. Procure que el borde con revestimiento deslizante (flecha negra) tenga contacto con la hoja de puerta.

• Alinee la máquina longitudinalmente. Para ello, alinee el borde rojo 24 (fig. 5) con la cubierta protectora 16 (fig. 2) en la línea de trazado izquierda o derecha del cerradero.

• Fije el tope angular 21 (fig. 3) en la hoja de puerta, girando la empuñadura 20. Procure no aplicar fuerza de tensión excesiva para no dañar la puerta. Si es necesario, fije una plancha de madera en el tope angular para evitar marcas.

• Afloje el tornillo mariposa 18 .

• Ajuste la distancia entre el centro del cerradero y el borde tope, desplazando la placa de soporte 19. Dicha distancia se indica en la escala 23 (fig. 4, borde negro del indicador).

• Vuelva a fijar el tornillo mariposa 18 (fig. 3).-57-

5.5 Posicionamiento en puertas empotradas

¡Peligro! Fije la puerta adecuadamente La escopleadora de cerraderos se debe sujetar con las dos manos también cuando haya sido fijado correctamente. No dejar nunca fijado la escopleadora de cerraderos en la puerta. Finalizado el trabajo de escoplear, desmonte la escopleadora de cerraderos de la puerta. Si es posible, desmonte la puerta para escoplear la puerta en una posición horizontal.

• Aplique la máquina en la puerta, tal y como muestra la fig. 5.

• Posicione y alinee la máquina (ver apartados 5.3 / 5.4). Para simplificar la alineación longitudinal en dicha posición, corte dos ranuras 25 (fig. 5) en la cubierta protectora 16 (fig. 2). De esta manera, se tendrá vista libre a los bordes rojos 24.

5.6 Ajuste de la profundidad de escopleado

La profundidad de escopleado se puede ajustar de forma continua en un rango de 0 a 145 mm. Para ello, proceda de la siguiente manera:

• Tire la máquina por la empuñadura 12 (fig. 2) hasta la posición normal, de manera que quede enclavada.

• Afloje el tornillo mariposa 13 .

• Ajuste la profundidad de escopleado, desplazando el anillo de ajuste 14. La profundidad de escopleado se indica en la escala 15 (indicador de profundidad 17).

• Vuelva a fijar el tornillo de mariposa.

5.7 Escoplear el cerradero

¡Peligro! Evitar el escopleado de restos, ver fig. 6. De esta manera, se previenen daños en la máquina o en la pieza de trabajo. Durante el trabajo, sujetar la máquina por las dos empuñaduras 12 (fig. 2) y 20 (fig. 3).

• Posicione la máquina en la puerta (ver apartados 5.3, 5.4, 5.5).

• Ajuste la profundidad de escopleado (ver apartado 5.6).

• Sujete la máquina con las dos manos. Arranque la máquina (ver apartado 5.2) y procede a escoplear uniformemente hasta alcanzar la profundidad ajustada.

• Desplace la máquina a la posición inicial.

• Suelte el interruptor de conexión 11 (fig. 2). La máquina queda bloqueada.

Con un sólo corte se abre una escopladura de 78 mm de longitud. Para escopladuras más largas, desplace la máquina en la medida en que sea necesaria.

• Para ello afloje la empuñadura 20 (fig. 3). Incline la máquina en cierta medida para desplazarla. 6 Mantenimiento y reparación ¡Peligro! Antes de realizar los trabajos de mantenimiento, desenchufe el conector de red. Las máquinas de MAFELL requieren escaso mantenimiento. Los rodamientos de bolas utilizados están engrasados de forma permanente. Se recomienda llevar la máquina a un centro de servicio al cliente autorizado de MAFELL para su revisión después de algún tiempo de funcionamiento. En todos los puntos de engrase se debe aplicar únicamente nuestra grasa especial con número de referencia 049040 (unidades de 1 kg).-58-

6.1 Cadenas de fresar

La cadena de fresar utilizada debe limpiarse y lubrificarse en un baño de aceite de poca viscosidad cada dos horas de servicio. Para ello, desmonte la cadena de fresar (ver capítulo 4.3). Cambie la cadena de fresar despuntada, o bien encargue un centro de servicio autorizado de MAFELL u otro servicio adecuado de afilarla.

Limpie a conciencia la máquina, si no se va a utilizar durante un tiempo prolongado. Pulverice las piezas metálicas brillantes con un producto contra la oxidación. 7 Eliminación de fallos técnicos ¡Peligro! La determinación y eliminación de fallos técnicos requieren siempre especial cuidado. Antes de proceder a realizar las tareas necesarias, desconecte la alimentación de red. A continuación, se detallan algunos de los fallos más frecuentes y sus respectivas causas. Si se producen fallos no descritos en este manual, rogamos que se dirija a su distribuidor o directamente al departamento de servicio al cliente de MAFELL. Fallo Causa Remedio No se puede poner en marcha la máquina Falta de alimentación de red Compruebe la alimentación de red Fusible de red defectuoso Cambie el fusible Escobillas de carbón desgastadas Entregue la máquina a un centro de servicio al cliente autorizado de MAFELL La máquina se para durante el corte Falta de tensión Compruebe el fusible de red Sobrecarga de la máquina Disminuya la velocidad de avance Restos de material difícilmente accesibles (ver fig. 6) Máquina desplazada, escoplear restos con una cadena Eyector de virutas obstruido Madera demasiada húmeda Limpiar el extractor de virutas Escoplear intensivamente sin sistema de aspiración conectado Conecte la máquina con un sistema de aspiración externo, por ejemplo un despolvoreador-59- 8 Accesorios especiales

Carril guía de cadena Referencia 091000
