MANUALE UTENTE Trio Best Friend+ Comfort CHICCO

CONFEZIONE DEL PRODOTTO O CO-

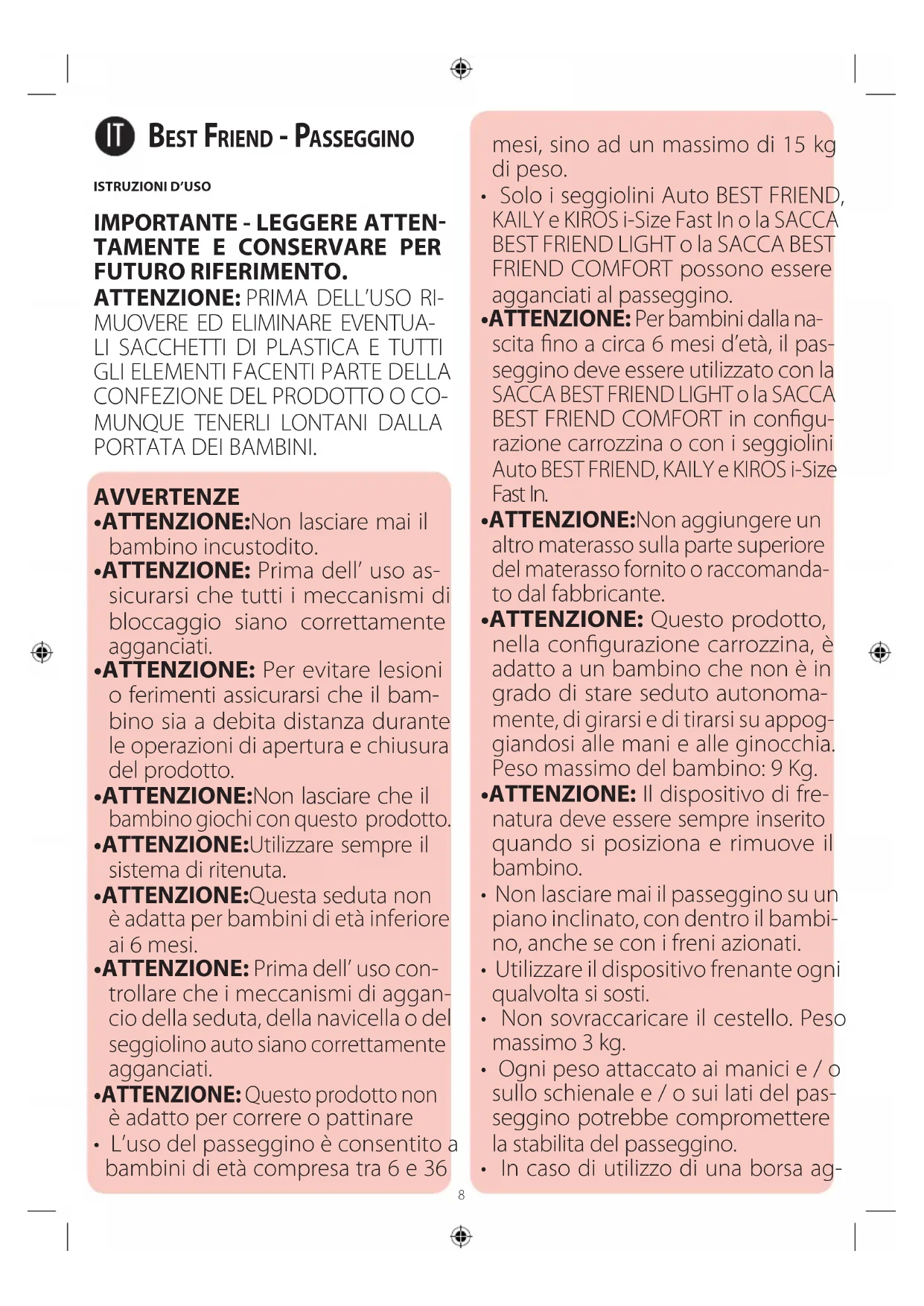

• ATTENZIONE: Non lasciare mai il bambino incustodito.

• ATTENZIONE: Prima dell’ uso as- sicurarsi che tutti i meccanismi di bloccaggio siano correttamente agganciati.

• ATTENZIONE: Per evitare lesioni o ferimenti assicurarsi che il bam- bino sia a debita distanza durante le operazioni di apertura e chiusura del prodotto.

• ATTENZIONE: Non lasciare che il bambino giochi con questo prodotto.

• ATTENZIONE: Utilizzare sempre il sistema di ritenuta.

• ATTENZIONE: Questa seduta non è adatta per bambini di età inferiore ai 6 mesi.

• ATTENZIONE: Prima dell’ uso con- trollare che i meccanismi di aggan- cio della seduta, della navicella o del seggiolino auto siano correttamente agganciati.

• ATTENZIONE: Questo prodotto non è adatto per correre o pattinare

• L’uso del passeggino è consentito a bambini di età compresa tra 6 e 36 mesi, sino ad un massimo di 15 kg di peso.

• Solo i seggiolini Auto BEST FRIEND, KAILY e KIROS i-Size Fast In o la SACCA BEST FRIEND LIGHT o la SACCA BEST FRIEND COMFORT possono essere agganciati al passeggino.

• ATTENZIONE: Per bambini dalla na- scita fino a circa 6 mesi d’età, il pas- seggino deve essere utilizzato con la SACCA BEST FRIEND LIGHT o la SACCA BEST FRIEND COMFORT in configu- razione carrozzina o con i seggiolini Auto BEST FRIEND, KAILY e KIROS i-Size Fast In.

• ATTENZIONE: Non aggiungere un altro materasso sulla parte superiore del materasso fornito o raccomanda- to dal fabbricante.

• ATTENZIONE: Questo prodotto, nella configurazione carrozzina, è adatto a un bambino che non è in grado di stare seduto autonoma- mente, di girarsi e di tirarsi su appog- giandosi alle mani e alle ginocchia. Peso massimo del bambino: 9 Kg.

• ATTENZIONE: Il dispositivo di fre- natura deve essere sempre inserito quando si posiziona e rimuove il bambino.

• Non lasciare mai il passeggino su un piano inclinato, con dentro il bambi- no, anche se con i freni azionati.

• Utilizzare il dispositivo frenante ogni qualvolta si sosti.

• Non sovraccaricare il cestello. Peso massimo 3 kg.

• Ogni peso attaccato ai manici e / o sullo schienale e / o sui lati del pas- seggino potrebbe compromettere la stabilita del passeggino.

• In caso di utilizzo di una borsa ag-9 ganciata al maniglione, non caricare la stessa con pesi superiori a 2 kg.

• Non trasportare più di un bambino alla volta.

• Non applicare al passeggino accessori, parti di ricambio o componenti non fornite o approvate dal costruttore.

• Con il seggiolino auto installato sul passeggino, questo veicolo non sostituisce una culla o lettino. Se il bambino necessita di dormire, allora dovrebbe essere collocato in una navicella, culla o lettino.

• Verificare prima dell’assemblaggio che il prodotto e tutti i suoi compo- nenti non presentino eventuali dan- neggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lon- tano dalla portata dei bambini.

• Non usare il prodotto se alcune parti sono rotte, strappate o mancanti.

• Il prodotto deve essere assemblato esclusivamente da un adulto.

• Questo prodotto deve essere utiliz- zato esclusivamente da un adulto.

• Assicurarsi che gli utilizzatori del pas- seggino siano a conoscenza dell’e- satto funzionamento dello stesso.

• Nelle operazioni di regolazione assi

curarsi che le parti mobili del passeg- gino non vengano a contatto con il corpo del bambino.

• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe perdere improvvisamente il controllo.

• Prestare attenzione quando si sale e scende un gradino o il marciapiede.

• Non permettere al bambino di salire sul cestello porta oggetti; potrebbe rompersi e arrecare danni al bambino oltre a causare il ribaltamento del passeggino.

• Per evitare rischi di strangolamento, non dare al bambino e non riporre vicino al bambino oggetti muniti di corde.

• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino.

• L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.

• Evitare il contatto del passeggino con acqua salina per prevenire la forma- zione di ruggine.

• Non utilizzare il passeggino in spiaggia.

• Quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini.

• Cestello porta oggetti

• 2 spallacci e uno spartigambe (Kit comfort)

• Mantellina parapioggia Nota importante: le immagini e le istruzioni contenute in questo libretto si riferiscono ad una versione del passeggino; alcune componenti ed alcune funzionalità qui descritte possono variare a seconda della versione da voi acquistata.

CONSIGLI PER LA PULIZIA E MANUTENZIONE

Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto. PULIZIA Il passeggino non è sfoderabile. Pulire le parti in tessuto me- diante una spugna umida e del sapone neutro. Pulire le parti in plastica periodicamente con un panno umido. Asciugare la parti in metallo, dopo eventuale contatto con acqua, al fine di evitare il formarsi di ruggine. Non utilizzare solventi o prodotti abrasivi. Di seguito vengono riportati i simboli di lavaggio e i relativi significati: Non lavare Non candeggiare Non asciugare meccanicamente Non stirare Non lavare a secco 30° C10 MANUTENZIONE Lubrificare le parti mobili, in caso di necessità, con olio secco al silicone. Controllare periodicamente lo stato di usura delle ruote e tenerle pulite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al fine di evitare attriti che possano compromettere il corretto funzionamento del passeggino. Tenere il passeggino in un posto asciutto.

PRIMO MONTAGGIO DEL PASSEGGINO

1. Aprire il gancio di chiusura (Fig.1) e spingere la parte anteriore

del passeggino in avanti fino ad udire il click di avvenuta apertura (Fig. 2).

2. Procedere all’inserimento della ruota anteriore inserendola

nell’apposito foro, fino a sentire il click di bloccaggio (Fig. 3). Ripetere la stessa operazione per la seconda ruota anteriore.

3. Per montare le ruote posteriori inserire il perno della ruota

nel foro del tubo gamba posteriore facendo combaciare la parte piatta del perno con la sua corrispondente nel foro del telaio, come indicato in figura 4. Ripetere la stessa operazione per l’altra ruota. ATTENZIONE: Prima di utilizzare il passeggino accertarsi che le ruote siano ben fissate alla struttura.

4. Montare il cestello posizionando la parte con i nastri verso il

tubo anteriore, inserire i nastri nelle apposite asole poste sul te- laio agganciandoli con gli appositi bottoni automatici (Fig. 5). Agganciare il cestello nella parte centrale del tubo posteriore fissandolo ai due lati dello stesso con i due bottoni automatici A indicati in figura 5A. Completare l’operazione avvolgendo il tessile intorno al tubo fissandolo con i bottoni automatici B (Fig. 5B).

MONTAGGIO DELLA SEDUTA: CONFIGURAZIONE PAS-

SEGGINO Nell’imballo sono presenti il telaio passeggino e la seduta chiusa.

5. Per montare la seduta sul passeggino è necessario aprirla

separando la seduta dallo schienale come mostrato nelle figure 6 – 6A, fino ad udire il clack di avvenuto bloccaggio. Agendo sulla leva presente sullo schienale è possibile mo- dificare la posizione degli innesti (Fig. 6B). Ora è possibile installare la seduta sul telaio; la seduta può essere montata sul passeggino in entrambe le direzioni: sia fronte strada che fronte genitore (Fig. 6C). ATTENZIONE: Accertarsi dell’effettiva installazione della seduta tirando la stessa verso l’alto (Fig. 6D).

6. Per smontare la seduta premere i pulsanti laterali grigi e tirare

verso l’alto (Fig. 7). ATTENZIONE: Non rimuovere la seduta dal passeggino con il bambino all’interno. REGOLAZIONI SEDUTA Una volta montata la seduta sul telaio, è possibile inclinarla in tre diverse posizioni.

7. L’intera seduta può essere inclinata agendo sulla leva presente

sul bordo superiore dello schienale (Fig. 8). REGOLAZIONI POGGIAGAMBE

8. E’ possibile regolare il poggia gambe in tre posizioni premendo

contemporaneamente i pulsanti indicati in figura 9. MANICOTTO RIMOVIBILE Il passeggino è dotato di manicotto paracolpi rimovibile.

9. Per rimuoverlo è sufficiente agire sui pulsanti posti lateral-

10. Per posizionare e rimuovere il bambino è possibile sganciare

il manicotto da un solo lato (Fig. 11). ATTENZIONE: Allacciare sempre le cinture di sicurezza. Il manicotto NON è un dispositivo di ritenuta del bambino. ATTENZIONE: Il manicotto non deve essere utilizzato per sollevare il passeggino con il bambino all’interno.

UTILIZZO DELLE CINTURE DI SICUREZZA

11. Il passeggino è dotato di sistema di ritenuta a cinque punti

di ancoraggio costituito da due spallacci, due asole di re- golazione, una cintura girovita ed uno spartigambe con fibbia, già montati. ATTENZIONE: Per adattare le cinture alla corporatura del bam- bino è possibile utilizzare gli spallacci facendoli prima passare attraverso le due asole di regolazione come indicato in figura 12.

12. Dopo aver adagiato il bambino nel passeggino, allacciare

le cinture facendo passare prima le due forchette nell’a- sola degli spallacci (Fig. 13) e poi inserendole nella fibbia spartigambe (Fig. 13A); regolare la lunghezza delle cinture facendole aderire alle spalle e al corpo del bambino.

13. Per sganciare la cintura girovita, premere e tirare le forchette

laterali (Fig. 14). ATTENZIONE: Utilizzare sempre i sistemi di ritenuta. Per la sicurezza del tuo bambino utilizzare tutti e cinque punti di ancoraggio delle cinture di sicurezza.

FRENO DI STAZIONAMENTO

Il passeggino è dotato di un freno di stazionamento a pedale posizionato sulla ruota posteriore destra.

14. Per inserire il freno di stazionamento occorre premere con

il piede il pedale verso il basso (Fig. 15). Per disinserire il freno di stazionamento è necessario spingere verso l’alto il pedale (Fig. 15A). ATTENZIONE: Utilizzare sempre il freno quando si sosta. Non lasciare mai il passeggino su un piano inclinato con dentro il bambino anche se il freno di stazionamento è inserito. ATTENZIONE: Dopo aver azionato il freno di stazionamento, assicurarsi che i freni siano correttamente innestati su entrambi i gruppi ruota posteriori. RUOTE PIROETTANTI Il passeggino è dotato di ruote anteriori piroettanti/fisse. Si consiglia di utilizzare le ruote fisse quando si percorrono terreni particolarmente accidentati. Le ruote in modalità piroettante, invece, sono consigliate per aumentare la manovrabilità del passeggino su fondo stradale normale.

15. Per rendere le ruote anteriori piroettanti, spingere la leva

indicata in figura 16 verso l’esterno e ripetere l’operazione anche per l’altra ruota. Per bloccare le ruote anteriori, spingere la leva indicata in figura 16A verso l’interno e ripetere l’operazione per l’altra ruota. ATTENZIONE: Entrambe le ruote devono essere sempre con- temporaneamente bloccate o sbloccate. REGOLAZIONE MANIGLIONE Il passeggino possiede un maniglione regolabile in altezza in base alle esigenze dell’utente.

16. Partendo dalla posizione di chiusura (Fig. 17) è possibile

regolare il maniglione in 4 differenti posizioni agendo sul pulsante di sblocco posizionato al centro dell’impugnatura (Fig. 17A). Dopo essere passati da una posizione all’altra, verificare che il meccanismo di blocco automatico sia correttamente ingaggiato. CAPOTE Sul passeggino può essere installata una capote . La seduta è dotata di due innesti posizionati sui fianchi dello schienale che permettono il fissaggio della capote.

17. Per fissare la capote inserire il sistema di aggancio negli

innesti (Fig. 18). Successivamente, attaccare il tessile della capote mediante la cerniera posizionata sul telaio a fianco dello schienale. (Fig. 18A). ATTENZIONE: L’operazione di fissaggio della capote deve avvenire su entrambi i lati del passeggino. Verificare il corretto bloccaggio della stessa.

18. Per rimuovere la capote occorre aprire completamente la

cerniera del tessile della capote e tirare verso l’alto gli innesti e la capote (Fig. 19).11

19. Per regolare la capote tirare e/o spingere centralmente la

stessa (Fig. 20). Per ottenere una protezione più ampia aprire la cerniera presente sulla capotte e aprire la restante parte tessile.” (fig. 20A). MANTELLINA PARAPIOGGIA Il passeggino è dotato di mantellina parapioggia. ATTENZIONE: Usare la mantellina solo dopo aver montato la capote. La mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capote; può provocare il soffocamento del bambino. Quando la mantellina parapioggia è montata sul passeggino, non lasciare mai lo stesso esposto al sole con dentro il bambino per evitare il rischio di surriscaldamento.

20. Per fissare la mantellina parapioggia, aprire completamente

la capote del passeggino, posizionare la mantellina para- pioggia sulla capote ed avvolgerla al tubo esterno dello schienale. Per completare, calzare anche la parte opposta della mantellina sul tubo della zona piedi (Fig. 21) fissandola con gli appositi nastri. A fine utilizzo, lasciare asciugare all’aria la mantellina (qualora fosse bagnata) prima di ripiegare e riporre la mantellina lontano dalla portata dei bambini. ATTENZIONE: Utilizzare solo la mantellina parapioggia in dotazione. KIT COMFORT

21. E’ presente un kit comfort comprensivo di due spallacci (A)

e di uno spartigambe (B) (Fig. 22).

22. Per il montaggio infilare gli spallacci nelle apposite cinture

(Fig. 23) avendo cura di lasciare la cucitura verticale verso l’esterno. Gli spallacci possono essere regolati a seconda della taglia del bambino.

Per chiudere il passeggino, portare il maniglione nella posizione di chiusura (Fig. 17). È possibile chiudere il passeggino in tre differenti modalità: senza la seduta oppure mantenendo la seduta fronte strada o fronte genitore agganciata al telaio.

24. Rimuovere la seduta premendo i tasti grigi posti in con-

comitanza degli snodi della seduta (Fig. 25). Chiudere il passeggino facendo scorrere il pulsante grigio (presente sul tubo trasversale) verso l’esterno e contemporaneamente sollevare la maniglia (Fig. 26) compattando il telaio sino ad udire un click di avvenuto bloccaggio (Fig. 26A).

25. Per riaprire il passeggino, svincolare il gancio di chiusura

(Fig. 1) e portare il maniglione verso l’alto fino ad udire il click di avvenuta apertura. Il passeggino è correttamente aperto quando nelle due aperture indicate in figura 26B compare il colore verde. CHIUSURA E RIAPERTURA DEL PASSEGGINO CON LA

SEDUTA FRONTE STRADA

26. Chiudere la seduta facendo scorrere verso l’esterno il pulsante

grigio e contemporaneamente sollevare la leva presente sul bordo superiore dello schienale (Fig. 27) e spingere in avanti lo schienale fino a raggiungere la posizione di massima compattezza (Fig. 27A). Chiudere il passeggino facendo scorrere il pulsante grigio (presente sul tubo trasversale) verso l’esterno e contemporaneamente sollevare la mani- glia (Fig. 26) compattando il telaio sino ad udire un click di avvenuto bloccaggio (Fig. 26A). Il passeggino è ora chiuso con la seduta agganciata al telaio (Fig. 28).

27. Per riaprire il passeggino, eseguire le operazioni descritte al

punto 25 e successivamente riportare in posizione la seduta. CHIUSURA E RIAPERTURA DEL PASSEGGINO CON LA

SEDUTA FRONTE GENITORE

28. Chiudere la seduta facendo scorrere verso l’esterno il pulsante

grigio e contemporaneamente sollevare la leva presente sul bordo superiore dello schienale (Fig. 27) spingere in avanti lo schienale fino a raggiungere la posizione di massima compattezza (Fig. 29). Chiudere il passeggino facendo scor- rere il pulsante grigio (presente sul tubo trasversale) verso l’esterno e contemporaneamente sollevare la maniglia (Fig.

26) compattando il telaio sino ad udire un click di avvenuto

bloccaggio (Fig. 26A).

29. Per riaprire il passeggino, eseguire le operazioni descritte al

punto 25 e successivamente riportare in posizione la seduta. COPRIGAMBE (presente solo se il Passeggino da Voi acquistato includeva anche la SACCA BEST FRIEND LIGHT o la SACCA BEST FRIEND COMFORT) La copertina della sacca funge anche da coprigambe per la configurazione passeggino.

30. Per montare il coprigambe, inserire il poggiagambe nella

tasca del coprigambe (Fig. 31) e far passare il lembo tessile superiore sopra il manicotto fissandolo con gli appositi bottoni/asole (Fig. 31A - 31B). UTILIZZO SACCA E SEGGIOLINO AUTO SUL TELAIO PAS- SEGGINO Il passeggino CHICCO BEST FRIEND permette l’aggancio al telaio della SACCA BEST FRIEND LIGHT e BEST FRIEND COMFORT o dei SEGGIOLINI AUTO BEST FRIEND, KAILY e KIROS i-Size Fast In. ATTENZIONE: Per una sicura e corretta installazione della SACCA BEST FRIEND (LIGHT o COMFORT) , fare riferimento ai rispettivi manuali delle Sacche. Per prima cosa occorre rimuovere la seduta del passeggino dal telaio.

telaio impugnare il maniglione in posizione di trasporto (Fig. 32), posizionare la SACCA BEST FRIEND (LIGHT o COMFORT) sugli innesti laterali del passeggino con la zona piedi rivolta fronte genitore adagiandola sul telaio fin ad udire il click di avvenuto aggancio (Fig. 32A). ATTENZIONE: Prima dell’utilizzo assicurarsi che la SACCA BEST FRIEND (LIGHT o COMFORT) sia ben agganciata tirandola verso l’alto (Fig. 32B).

32. Per sganciare la SACCA BEST FRIEND (LIGHT o COMFORT) dal

passeggino, portare il maniglione in posizione verticale (di trasporto), premere il pulsante posto ai piedi per la SACCA BEST FRIEND LIGHT (pulsante posizionato in zona testa per la SACCA BEST FRIEND COMFORT) e sollevarla dal telaio (Fig. 33). AGGANCIO/SGANCIO SEGGIOLINI BEST FRIEND E KAILY

33. Per assemblare i SEGGIOLINI AUTO BEST FRIEND e KAILY sul

telaio impugnare il maniglione in posizione di trasporto (Fig.

34) posizionarlo sugli innesti laterali del passeggino con la

zona piedi rivolta fronte genitore adagiandolo sul telaio fino ad udire il click di avvenuto aggancio (Fig. 34A). ATTENZIONE: Prima dell’utilizzo assicurarsi che il seggiolino auto sia ben agganciato tirandolo verso l’alto (Fig. 34B).

34. Per sganciare i SEGGIOLINI AUTO BEST FRIEND e KAILY dal

passeggino, portare il maniglione in posizione verticale (di trasporto), premere il pulsante posto dietro lo schienale e sollevarlo dal telaio (Fig. 35). AGGANCIO/SGANCIO SEGGIOLINO KIROS i-SIZE FAST IN

35. Per assemblare il SEGGIOLINO AUTO KIROS i-SIZE FAST IN

sul telaio impugnare il maniglione in posizione di trasporto (Fig. 36) posizionarlo sugli innesti laterali del passeggino con la zona piedi rivolta fronte genitore adagiandolo sul telaio fino ad udire il click di avvenuto aggancio (Fig. 36A). ATTENZIONE: Prima dell’utilizzo assicurarsi che il seggiolino auto sia ben agganciato tirandolo verso l’alto (Fig. 36B).12

36. Per sganciare il SEGGIOLINO AUTO KIROS i-SIZE FAST IN

dal passeggino, premere i tasti posti sotto il maniglione su entrambi i lati e tirare verso l’alto (Fig.37). ATTENZIONE: L’aggancio e lo sgancio della sacca o del seggio- lino auto si possono effettuare anche con il bambino all’interno; con il peso del bambino le suddette operazioni potrebbero risultare meno agevoli. Si raccomanda di prestare attenzione nell’effettuare le opera- zioni di cui sopra. GARANZIA Il prodotto è garantito contro ogni difetto di conformità in normali condizioni di utilizzo secondo quanto previsto dalle istruzioni d’uso. La garanzia non sarà applicata, dunque, in caso di danni derivanti da un uso improprio, usura o eventi accidentali. Per la durata della garanzia sui difetti di conformità si rinvia alle specifiche previsioni delle normative nazionali applicabili nel paese d’acquisto, dove previste.13 Best Friend -
