MANUALE UTENTE IAN 285681 CRIVIT

Spiegazione symboli 132

Fornitura /accessori 133

Descrizione delle parti / elenco delle parti 133

Dati tecnici 133

Avvertenze per la sicurezza 134

Montaggio 137

Montare i piedi di supporto e i pedali 137

Impostare le cinghie dei pedali 137

Uso 137

Riduzione/aumento della resistenza 137

Indicazioni sul fissaggio della ventosa 138

Sostituire della batteria 138

Istruzioni sull'allenamento 138

Applicazione 139

Allenamento delle gambe 139

Allenamento delle braccia 139

Funzione di visualizzazione display 139

Resetture i valori 140

Risoluzione errori 140

Manutenzione / pulizia / conservazione 140

Indicazioni sullo smaltimento dell'imballaggio e del prodotto 140

Dichiarazione di conformità 141

Garanzia ed espletamento del servizio di assistenza 142

Tartalomjegyzék

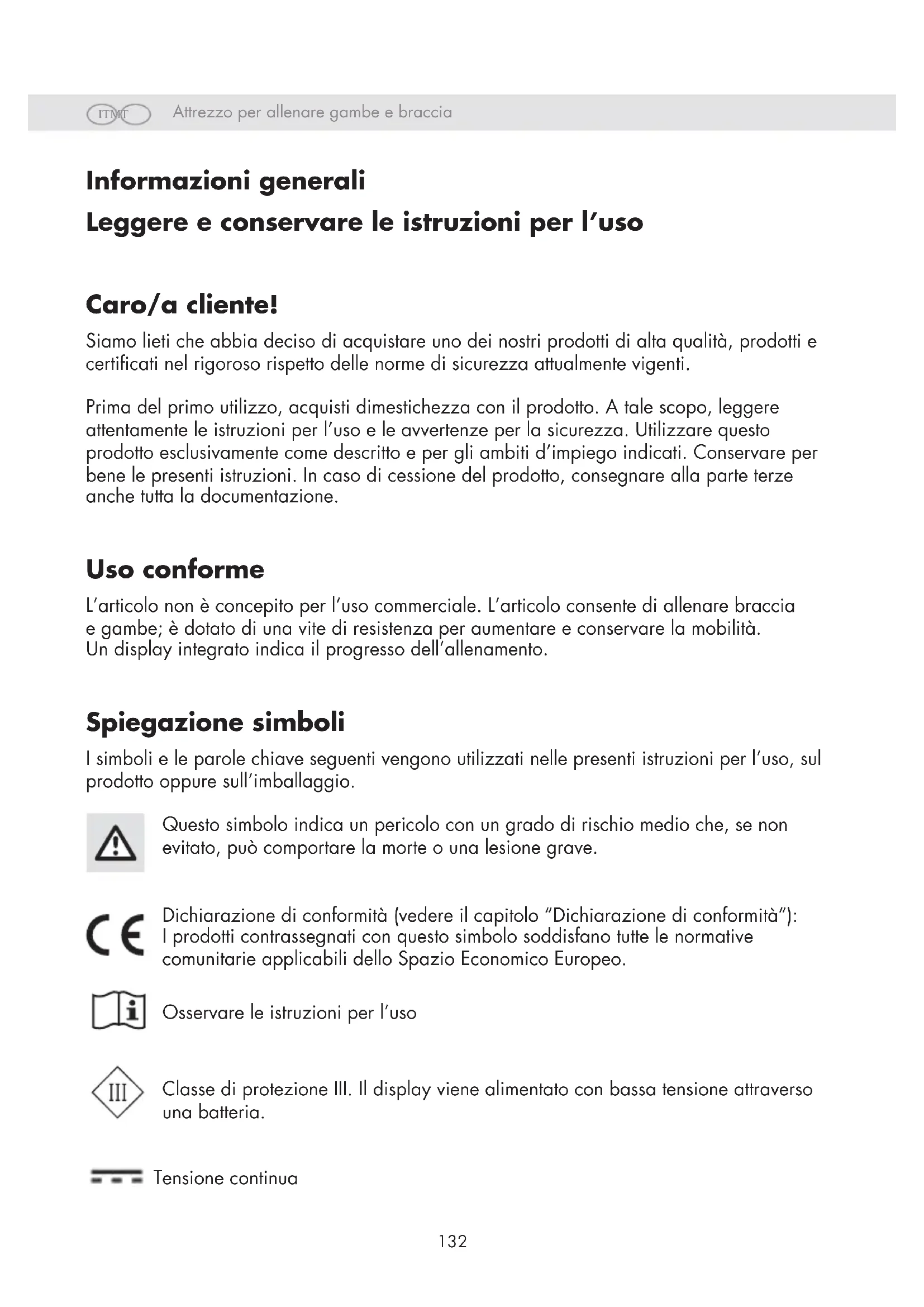

Informazioni generali

Leggere e conservare le istruzioni per l'uso

Caro/a cliente!

Siamo lieti che abbia deciso di acquisare uno dei nostri prodotti di alta qualità, prodotti e certificati nel rigoroso rispetto delle norme di sicurezza attualmente vigenti.

Prima del primo utilizzato, acquisti dimestichezza con il prodotto. A tale scopo, leggere attendamente le istruzioni per l'uso e le avventenze per la sicurezza. Utilizzare quello prodotto esclusivamente come descritto e per gli ambiti d'impiego indicati. Conservare per bene le presenti istruzioni. In caso di cessione del prodotto, consegnare alla parte terzeanche tutte la documentazione.

Uso conforme

L'articolo non è concepito per l'uso commerciale. L'articolo consente di allenare braccia e gambe; è dotato di una vite di resistenza per augmentare e conservare la mobilità. Un display integrato indica il progresso dell'allenamento.

Spiegazione symboli

I symboli e le parole chiave seguenti vengono utilizzati nelle presenti istruzioni per l'uso, sul prodotto oppure sull'imballaggio.

Questo significato indica un pericolo con un grado di rischio medio che, se non evitato, cui lo significano.

Dichiarazione di conformità (vedere il capitolo "Dichiarazione di conformità"): I prodotti contrassegnati con quello symbolo soddisfano tutte le normative comunitarie applicabili dello Spazio Economico Europeo.

Osservare le istruzioni per l'uso

Classe di protezione III. Il display viene alimentato con bassa tensione attraverso una batteria.

Tensione continua

Classe del disposativo H/C:

Classe H: il prodotto è previsto per l'utilizzo domestico.

Classe C: i dati di allenamento visualizzati dal display corrispondono ad una precisione bassa

Peso utente massimo: Il prodotto è concepito per persona con un peso massimo del corpo di 120 kg.

Data di produzione (mese/anno)

Il sigillo "sicurezza verificata" (marchio GS) certifica che un prodotto verificato soddisfa i requisiti della Legge tedesca per la sicurezza dei prodotti. Il marchio GS indica che, in caso di utilizzo conforme e prevedibile, la sicurezza e la salute delle persone non sono compromisesasse.

Fornitura / accessori (fig. A)

Descrizione delle parti / elenco delle parti

1 x attrezzo per allenare braccia e gambe con vite di resistenza e display, inclusa 1 batteria (1,5V LR03, AAA) [1]
1 x piede di supporto, piccolo [2]
1 x piede di supporto, grande [3]
2 x pedali [4] con cinghia [5] e sistema di regolazione simplice
4 x viti [7]
4× rondelle [8]
1 x chiave a brugola [9]
1 x chiave per viti [10]
1 x aprivano batteria [11]
1 xistruzioni per l'uso

Dati tecnici

Modello: SP-MB-020

Codice articolo: 398292

Misure: circa 43,5 x 42,6 x 32,3 cm (L x L x A)

Peso: circa 5,0 kg

Peso utente max.: 120 kg

Data di produzione (mese/anno): 03/2022

Classe del dispositivo: HC (per l'utilizzo domestico privato, precisione C)/ non adatto per l'allenamento terapeutico; attrezzo per l'allenamento independente dalla velocità.

Classe di protezione: III

Avverenze per la sicurezza

Pericolo di lesioni!

Importante: leggere con cura le istruzioni per l'uso e conservarle! In caso di uso non conforme del prodotto, possono conseguirne lesioni.

L'articolo non è adatto a scopi terapeutici.
- Durante gli esercizi, mettersi seduti in posizione rilassata e con la schiena diritta.
- Tenere presente che, in caso di allenamento non conforme o eccessivo, sono possibili danni alla salute.
- Posizione are l'articolo su un fondo orizzontale, piano e liscio, come ad es. su piastrelle per garantire un sostegno ottimale delle ventose. Evitare superfici sensibili in quanto potrebbero venire danneggiate.
- Prima di agli utilizzato, verificare la stabilità e l'eventuale usura di tutte le parti. Qualora l'articolo non fosse più resistente in termini di pedalata, la ruota di azionamento è usurata e l'articolo deve essere sostituito.
- Intorno all'area di allenamento deve essere presente un'area libera di circa 0,6 m (fig. J e K).
- La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini sulla sorvegianza.
- Il prodotto è destinato ad una persona. Sul prodotto non devono mai allenarsi più persone contemporaneamente.
- Durante l'allenamento, indossare indumenti e calzature adeguati, come ad es. scarpe da allenamento. Non indossare indumenti ampi che possono impigliarsi o intrappolarsi durante l'allenamento.
Non utilizzato il prodotto se presente danni. Far sostituire le parti difettose e non utilizzato il prodotto fino a quando non viene riparato.
- Durante e dopo l'allenamento, accertarsi che nessuno possa ferirsi a causa di parti sporgenti.
- Non rimuovere le parti originali e non apportare modifiche inadeguate a quello dispositivo.
- A intervalli regolari è necessario verificare l'eventuale presenza di vizi visibili sul dispositivo.

Pericolo di vita!

• Non lasciare mai i bambini sono sorgaglianza con il materiale di imballaggio. Sussiste pericolo di soffocamento.
  L'articolo non è un giocattolo! Accertarsi che le persone, in particolare i bambini, non si posizionino sull'articolo o si aggrappino adesso.
  L'articolo cui cadere.
• I bambini non possono giocare con il dispositivo.
  L'articolo non è concepito per il carico risultante dal peso complessivo.
• Questo prodotto può essere utilizzato da bambini a partire dai 14 anni in su e da persone con disponità fisiche, sensoriali o mentali ridotte o esperienza e conoscenze insufficienti, se vengono sorvegliati e se sono stati istruiti in merito all'utilizzo sicuro e se comprehendono i pericoli che ne risultano.
• Prima di iniziare a utilizzato il dispositivo o in caso di malessere, consultare il proprio medico.

Pericolo di lesioni!

• Non posizionarsi sull'articolo con tutto il peso del corpo. Può essere utilizzato esclusivamente secondo quando descripto nelle istruzioni per l'uso.
• Prima di utilizzato l'articolo, accertarsi che la stabilità sia giusta!
• Prima di anni utilizzato, verificare se l'articolo presente danneggiamenti o traccce di usura. Sostituire immediamente eventuali parti danneggiate o usurate dell'articolo, in quanto altrimenti il funzionamento e la sicurezza posso sono risultarne compromessi.
• L'articolo più essere utiliserato esclusivamente per lo scopo previsto.
• Dopo l'utilizzo, non toccare le parti metalliche dell'articolo (in particolare i bracci del pedale), in quanto durante l'utilizzo si riscaldano.

Avvertenze per le batterie!

Un uso non conforme può essere comporgare esplosi o effetti corrosivi dovuti alla fuoriuscita dell'acido contenuto nelle batterie.

• Rimuovere le batterie dal vano batteria, se queste sono esaurite oppure se l'articolo non viene utilizzato per un periodo di tempo prolongato.

• Non utilizzato tipi, marchi di batterie diversi, batterie nuove e usate insieme oppure batterie con una capacité diversa, in quanto il relativo contentuto può fuoriuscire provocando danni.

Osservare la polarità (+ e-) durante l'insertimento.

• Sostituire contemporaneamente tutte le batterie e smaltire le batterie usate conformmente alle prescrizioni.

· Avverenza! Le batterie non devono ricaricate o riattivate con altri mezzi, smontate, gettate nel fuoco o messe in cortocircuito.

• Conservare le batterie sempre fuori alla portata dei bambini.

Nonutilizzarebatteriericaricabili!

• Se necessario, prima di insere le batterie, pulire i contatti delle batterie e del dispositivo.

• Non esporre le batterie a condizioni estreme (ad es. radiatori o raggi solari diretti). Altrimenti, sussiste un rischio elevato di fuoriuscita del contentuto.

• In caso di ingestione, le batterie possono essere pericolose. Pertanto, conservare le batterie fuori alla portata dei bambini. Se è stata ingerita una batteria, è necessario ricorrere immediatamente a un medico

• Pericolo! Maneggiare una batteria danneggiata o che presenta perdita con estrema cautela e smaltirla immediatamente conformmente alle prescrizioni. Indossare dei quanti.

• In caso di contatto con l'acido della batteria, lavare la zona interessata con acqua e sapone. Se l'acido della batteria entra a contatto con l'occhio, risciacquarlo con acqua e consultare immediatamente un medico!

• I morsetti di collegamento non devono essere mandati in cortocircuito.

Montaggio

Montaggio dei piedi di supporto (fig. B)

1. Rimuovere il materiale di imballaggio.
2. Girare l'articolo in modo che il lato inferiore sia rivolto verso l'alto.
3. Avvitare il piede di supporto piccolo [2] all'articolo con due viti [7] e le rondelle [8] servendosi della chiave a brugola [10].

Nota: il piede di supporto piccolo deve essere montato davanti dove si trovano la vite di resistenza [1a] e il display [1b].

1. Avvitare il piede di supporto grande [3] all'articolo con due viti e due rondelle.

Montaggio dei pedali (fig. C)

Durante il montaggio dei pedali, fare attenzione affinché il pedale destro venga montato sul braccio destro e il pedale sinistro sul braccio sinistro. Come riferimento sul pedale destro e sul braccio destro è presente la lettera R e sul pedale sinistro e sul braccio sinistro la lettera L. Nota: girare il braccio del pedale verso l'alto per facilitare il montaggio dei pedali.

1. Posizione l'articolo sui piedi di supporto.
2. Inserire l'estremita della filettatura nel foro filettato del braccio del pedale.
3. Tenere fermi i pedali con una mano nella filettatura del braccio del pedale e serrare con l'altra mano i pedali al braccio utilizzato la chiave per viti
   Attenzione! Ruotare il pedale destro a destra e quello sinistro a sinistra.

Impostare le cinghie dei pedali (fig. D)

Le cinghie dei pedali [5] sono premontate. É possible impostare le cinghie in diverse ampiezze.

1. Allentare la chiusura a girello [6] all'estremita del pedale [5] ruotandola verso sinistra.
2. Impostare le cinghie dei pedali [5] spingendole versus l'alto o il basso nell'ampiezza desiderata.
3. Fissare l'impostazione ruotando la chiusura a girello [6] versus destra.

Uso

Riduzione/aumento della resistenza (fig. E)

Posizione l'articolo davanti a se e ruotare la vite di resistenza (1a) verso destra per augmentare la resistenza, verso sinistra per ridurla.

Nota: sulla vite di resistenza, per regolare la resistenza sono presenti i simboli + e -. Il + indica l'autozzo e il - la riduzione della resistenza.

Indicazioni sul fissaggio della ventosa (fig. 1)

Scegliere un fondo liscio, come ad es. le piastrelle prive di polvere e grasso. Evitare superfici sensibili in quanto potrebbero venire danneggiate.

Inumidire leggermente le ventose prima di applicarla. Per staccare le ventose, procedere nel modo seguente: Tirare il gancio [1f] sulle ventose anteriorsi verso l'alto.

Sollevare leggermente l'articolo. Staccare unaoha ola la ventose posteriori tirando il gancio [1f].

Sostituzione della batteria

ATTENZIONE! Osservare le seguenti istruzioni per evitare danneggiamenti meccanici ed elettrici. Dop la sostituzione, i dati relativi all'allenamento vanno persi.

Pericolo!

Nell'articolo è presente una batteria.

Qualora la batteria non dovesse più funzionare, è possibile sostituirla.

1. Sollevare il display [1b] in alto con l'aprivano batteria [11] e rimuoverlo con cautela (fig. F + fig. G). La batteria si trova sul retro del display.

2. Rimuovere con cautela le batteria scarica dal supporto batteria [1c] e sostituirla con una nuova batteria (fig. H).

Nota: fare attenzione ai poli più/meno della batteria e al corretto insertimento. La batteria deve trovarsi interamente nel supporto batteria.

Attenzione! Controllare che il sensore (1d) sia in posizione corretta nel supporto sensore (1e) (fig. H). Se necessario, insere il sensore nel supporto sensore.

Inserire il bordo inferiore del display nell'articolo e inserire il display spingendolo con cautela (fig. F).

Nota: accertarsi che durante l'insertimento la testa si rivolta verso il basso.

Istruzioni sull'allenamento

• Prima di utilizzato l'articolo, contattare il medico.
  Se durante l'allenamento si avverte una sensazione di malessere, interrompere l'allenamento.
  ·Avviare lentamente l'allenamento e, se necessario, augmentare I'intensita.
• Consigliamo di allenare gambe e braccia per 30 minuti al giorno.
• Durante l'utilizzo dell'articolo, indossare degli indumenti comodi. Accertarsi tuttavia che i pantaloni o le maniche non siano troppo ampi, in quanto possono restare impigliati nei pedali.
• Prima di anni utilizzato, eseguire semplici esercizi di stretching e iniziare compiendo movimenti lent i leggeri. Aumentare progressivement l'intensità fino a raggiungere la velocità desiderata.
• Aumentare piano piano la resistenza.
  Concludere l'applicatione riducendo la velocità.

Applicazione

Posizione l'articolo per l'allenamento davanti a se. Iniziare con un allenamento leggero con una resistenza leggera. A tale scopo, allentare la vite di resistenza. Più la vite di resistenza è serrata saldamente, più è difficile ruotare i pedali. Riscaldarsi prima di agli allenamento eseguinge esercizi di allungamento e riscaldamento. Rilassarsi dopo agli allenamento.

Allenamento delle gambe (fig. J)

1. Posizione are l'articolo davanti a se su un fondo piano, stabile e liscio e posizionarsi su una sedia con la schiena diritta davanti all'articolo.

Nota: accertarsi che la sedia sia stabile e comoda.
2. Posizionare il piede sui pedali. La cinghia del pedale deve trovarsi sopra il piede.
3. Muovere i piedi come se si stesse andando in bici.
4. É possible allenarsi sua in avanti che all'indietro.

Allenamento delle braccia (fig. K)

1. Posizione are l'articolo davanti a se su una superficie piana, stabile e liscia (ad es. all'altezza di un ravolo) e posizionarsi su una sedia con la schiena diritta.
2. Posizione are il palmo delle mani sui pedali in modo che la cinghia dei pedali si trovi sopra la mano.
3. Muovere le mani come se si stesse andando in bici.
4. É possible allenarsi sua in avanti che all'indietro.

Funzione di visualizzazione display

Il display è composto da una visualizzazione a due righe con diverse modalità. Nella riga superiore viene visualizzata la velocità (km/h) e nella riga inferiore premendo il pulsante è possibile visualizzare le seguenti funzioni:

• TIME: in questa modalità viene visualizzata la durata dell'allenamento attuale in minuti e secondi.
• ODO: in esta modalità viene visualizzata la distance totale (km) dall'insertimento della batteria.
• RPM: in esta modalità vengono visualizzate le rotazioni dei pedali al minuto.
• DIST: in questa modalità viene visualizzato il fatto percorso in chilometri dall'inizio dell'esercizio.
• CAL: in esta modalità vengono visualizzate le calorie consumate nell'allenamento attuale.
• SCAN: in questa modalità vengono visualizzate alternativamente le diverse modalità di visualizzazione.

Nota: il consumo di calorie è solo un valoreindicativo approssimativo.

Note: in caso di non utilizzato, il display si spegne automaticamente dopo circa quattro minuti.

Resettare i valori

Premere il pulsante per circa quattro secondi per tornare al valore 0.

Risoluzione errori

Errore

Nonostante il movimento dei pedali, il display non在哪 una misurazione.

Possible causa

Il sensore non è in posizione corretta nel supporto sensore..

Soluizione

Verificare la posizione corretta del sensore se il display non在哪stra nulla nonostante il movimento dei pedali (fig. H).

1. Come per la sostituzione delle batterie, après il display ed estrarlo con cautela.
2. Inserire con cautela il sensore nel supporto sensore se quello non si trovava in posizione corretta nel supporto sensore.
3. Inserire nuovamente il display nell'articolo e accertarsi che il pulsante del display sia rivolto verso il basso.

Manutenzione / pulizia / conservazione

Pulire l'articolo con un panno umido e con detergente moderato.

Attenzione! Non far penetrare umidità nel display.

Conservare l'articolo in un luogo asciutto. Parti soggette a usura: qualora l'articolo non fosse più resistente in termini di pedalata, il nastro di azionamento è usurato. L'articolo deve essere sostituito.

Indicazioni sullo smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio in modo differenziato. Smaltire la carta e il cartone con la carta da macero, le pellicole con i materiali riciclabili.

Smaltimento del prodotto

• Lo smaltimento del prodotto deve essere effettuato tramite un'azienda di smaltimento autorizzata o uno stabilimento di smaltimento comunale conformmente alle leggi e alle disposizioni vigenti nel proprio paese. (Applicabile nell'Unione Europea e in altri stati europei con sistemi di raccolta differenziate dei materiali).
• Portare l'apparecchio a un centro di riciclaggio. Le parti di plastica e di metallo utilizzate possono essere分开 secondo il tipo e quindi riciclate. Chiedete informazioni in merito alla vostra azienda locale di smaltimento dei rifiuti o al nostro Centro Servizi.
• Smaltiremo gratuitoamento i loro apparecchi difettosi restituiti.

Le apparecchiature usate non devono essere smaltite nei rifiuti domestici!

Qualora non dovesse essere più possibile utilizzare il prodotto, agli consumatore ha l'obbligo per legge di smaltire le apparecchiature usate separatamente dai rifiuti domestici, ad es. in un centro di raccolta del proprio comune/quartiere. In tal modo, si garantisce che le apparecchiature usate vengano riciclate a regola d'arte e che non vi siano ripercussioni negative sull'ambiente. Per quello motivo, gli apparecchi elettrici sono contrassegnati con il symbolo qui raffigurato. Smaltiremo Gratisamente i loro apparecchi difettosi. Si prega di chiedere al nostro Centro Servizi.

Le pile e le batterie non devono essere smaltite nei rifiuti domestici!

Come consumatore, Lei ha l'obbligo di conseignare tutte le pile e le batterie, indipendente.
dal fatto che contengano sostanze nocive* o meno, presso un centro di raccolta del proprio
comune/quartiere o presso un punto vendita, affinché possano essere smaltite in maniera
ecocompatabile.

Le pile è le batterie che non sono integrate in modo fisso nell'apparecchio, devono essere rimosse prima dello smaltimento ed essere smaltite separatamente. Consegnare le pile e le batterie soltanto quando sono scariche! Chiedete alla vostra azienda locale di smaltimento dei rifiuti o al nostro Centro Servizi.

*contrassegnate con: Cd = cadmium, Hg = mercury, Pb = piombo

Dichiarazione di conformità

La dichiarazione di conformità EU più essere richiesta al seguente indirizzo:

La dichiarazione di conformità integrale è disponibile al link

TÜV SÜD Product Service GmbH, Ridlerstr. 65, D-80339 Monaco di Baviera, GERMANIA
Numero di identificazione: 0123

La dichiarazione di conformità integrale è disponibile al link

Garanzia ed espletamento del servizio di assistenza

Gentile cliente,

per questo dispositivo riceve una garanzia di 3 anni a decorrere alla data di acquisto.
In caso di difetti di questo prodotto, Le spettano i diritti legali contro il venditore del prodotto.
Questi diritti legali non vengono limitati alla sua garanzia illustrata di seguito

Condizioni di garanzia

Il periodo di garanzia inizia con la data di acquisto. Conservare per bene la ricevuta originale. Questa è necessaria come prova d'acquisto. Se nell'arco di tre anni alla data di acquisto di quello prodotto si verifica un erre materiale o di fabbricazione, a notre discrezione il prodotto viene riparato, sostuito sono costi aggiuntivi per Lei oppure il prezzo di acquisto viene rimborsato. Questa prestazione di garanzia presuppone che, nell'arco del termine di tre anni, vengano presentati il dispositivo difettoso e la ricevuta d'acquisto (scontrino) e che venga brevamente descritto per iscritto in casa consiste il difetto e quando si è presentato. Se il difetto è coperto alla notre garanzia, provederemo a riparare o sostituire il prodotto. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia.

Periodo di garanzia e diritti legali per difetti

Il periodo di garanzia noniene prerogato alla prestazione di garanzia. Ciò valeanche per le parti sostuite e riparate. Eventuali danni e difetti presenti più al momento dell'acquisto devono essere immediatamente segnalati dopo il disimballaggio. Dopo la scadenza del periodo di garanzia, eventuali riparazioni sono a pagamento.

Portata della garanzia

Il dispositivo è stato prodotto con cura secondo rigorose direttive di qualità ed è stato sottoposto a scrupolosi controli prima della segna. La prestazione di garanzia vale per errori materiali o di fabbricazione. La presente garanzia non si estende a parti del prodotto esposte ad un processo di usura normale e che pertanto possono essere viste come parti soggette ad usura oppure a danneggiamenti a parti fragili, ad es. interruptori, batterie o realizizzate in vetro

La presente garanzia decade se il prodotto è stato danneggiato, utilizzato o manutentato in modo non conforme. Per un utilizzo conforme del prodotto è necessario rispetto con esattezza tutte leindicazioni riportate nelle istruzioni per l'uso. Usi e azioni, sconsigliati nelle istruzioni dell'uso o delle quali vieneesso in guardia, devono essere assolutamente evitati. Il prodotto è destinato soltanto all'utilizzo privato e non commerciale. In caso di trattamento impropero e non conforme, uso della violenza o interventi non effettuati alla nostra filiale autorizzata responsabile del servizio di assistenza, la garanzia si estingue.

Espletamento in caso di garanzia

Per garantire una rapida elaborazione della richiesta, seguire le seguentiindicazioni:

• Tenere a portata di mano per qualsiasi richiesta lo scontrino e il codice articolo (IAN 398292_2110) come prova d'acquisto.
  Il codice articolo è riportato sulla targhetta identificativa del prodotto, un'incisione del prodotto, la copertina delle istruzioni (in basso a sinistra) oppure sull'adesivo sul retro o sul lato inferiore del prodotto.
• Qualora dovessero presentarsi errori funzionali o altri difetti, contattare daprima il reparto di assistenza indicato di seguito per Telefono o via e-mail.
• Un prodotto registrato come difettoso più essere spedito franco di porto all'indirizzo del servizio di assistenza comunicato accludendo la ricevuta d'acquisto (scontrino) eindicando in casa consiste il difetto e quando si è presentato.

Sul除去 www.lidl-service.com è possibile scaricare quosti e multi altri manuali, video sul prodotto e software d'installazione. Con questo codice QR si arrivava direttamente alla pagina del servizio di assistenza Lidl (www.lidl-service.com) e, inserendo il codice articolo (IAN) 398292_2110, è possibile apriere le istruzioni per l'uso.

Indirizzo del servizio di assistenza:

SPEQ GmbH

Tannbachstr. 10

73635 Steinenberg/Germania

E-mail: [e-mail]

Linea Telefonica di assistenza:

00800 30 777 999 (gravito)

Chiamare prima di spedire

Ore 8:00 - 17:00

ATTREZZO PER ALLENARE GAMBE E BRACCIA

Modello: SP-MB-020

Marca: Crivit
