MANUALE UTENTE CoolFreeze CFX 75DZW DOMETIC

• Prima di effettuare la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione dell’apparecchio consegnarlo all'utente successivo. Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto. Indice 1 Spiegazione dei simboli p. 126
• 2 Istruzioni per la sicurezza p. 127

7.1 Prima della messa in funzione iniziale. . . . . . . . . . . . . . . . . . . . . . . .133

7.4 Utilizzo del dispositivo di controllo automatico della batteria . . . .136

7.7 Attivazione o disattivazione di un vano frigorifero. . . . . . . . . . . . . .139

7.8 Attivazione del segnale WLAN per la app opzionale . . . . . . . . . . .139

7.14 Sostituzione del fusibile della corrente alternata . . . . . . . . . . . . . . .143

7.15 Sostituzione del fusibile della spina della corrente continua . . . . .143

7.16 Sostituzione del circuito stampato delle luci . . . . . . . . . . . . . . . . . .143

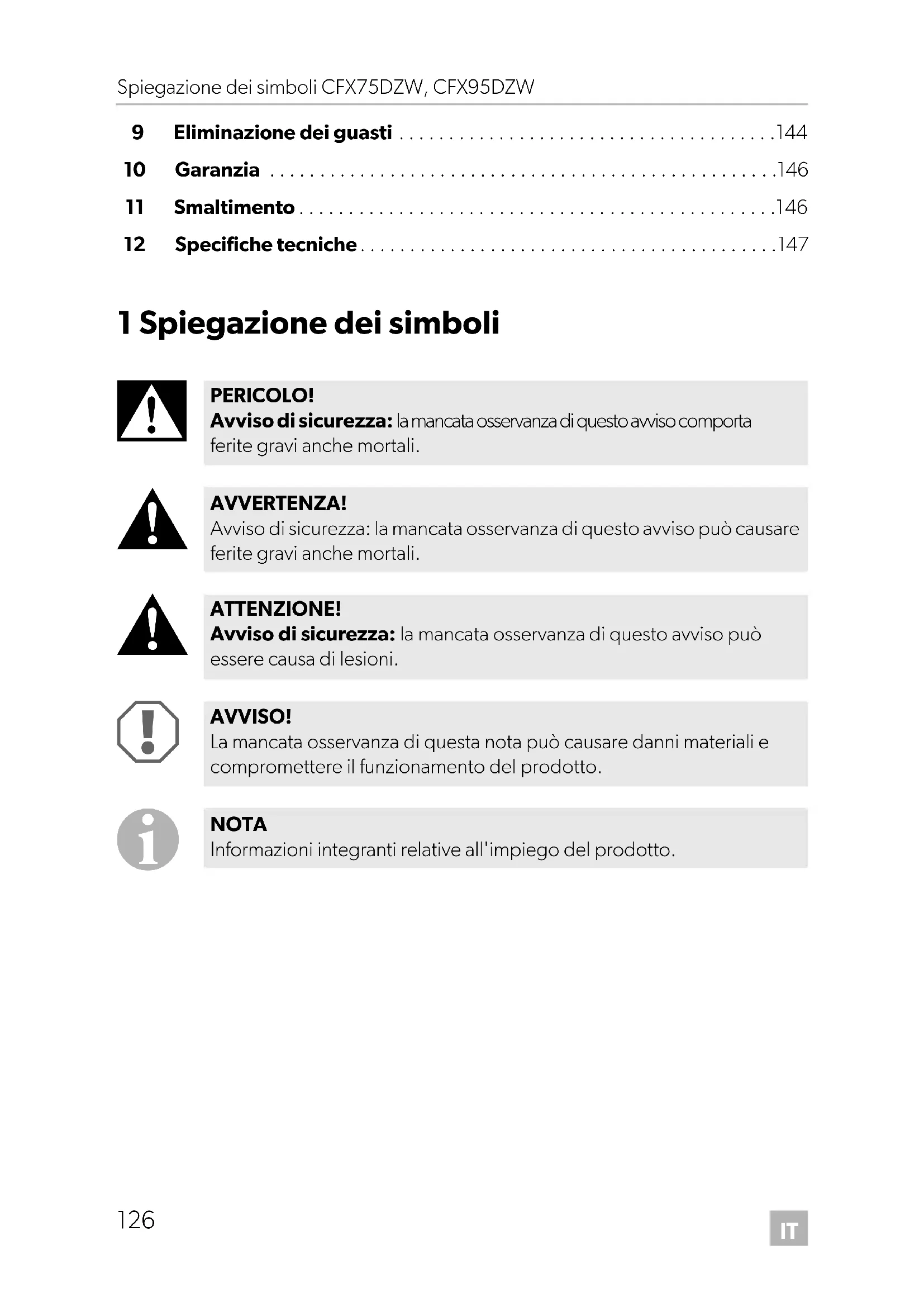

PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni. AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto. NOTA Informazioni integranti relative all'impiego del prodotto. CFX75_95DZW--O-16s.book Seite 126 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Istruzioni per la sicurezza

2 Istruzioni per la sicurezza

2.1 Sicurezza generale

• Se l’apparecchio presenta danni visibili, non metterlo in funzione.

• Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.

• Questo apparecchio deve essere riparato solo da personale specializ- zato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.

• Il presente apparecchio può essere usato da bambini a partire dagli 8 anni e da utenti con ridotte capacità fisiche, sensoriali o mentali o inesperti e/o con conoscenze insufficienti, se non sono lasciati soli o se sono stati istruiti sull’utilizzo sicuro dell’apparecchio e hanno compreso i pericoli che possono insorgere.

• La pulizia e la manutenzione da parte dell’utente non possono essere compiute da bambini lasciati soli.

• I bambini non possono giocare con l’apparecchio.

• Sorvegliare i bambini per evitare che giochino con l’apparecchio.

• Conservare e utilizzare l’apparecchio lontano dalla portata dei bambini al di sotto degli 8 anni.

• Nell’apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

• Staccare l'apparecchio dalla rete – prima di effettuare la pulizia e la cura – dopo ogni utilizzo

• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili. CFX75_95DZW--O-16s.book Seite 127 Montag, 14. August 2017 4:29 16IT Istruzioni per la sicurezza CFX75DZW, CFX95DZW

• Collegare l’apparecchio solo nel modo seguente: – con il cavo di allacciamento CC alla spina CC del veicolo – oppure con il cavo di allacciamento da CA alla rete di alimenta- zione in corrente alternata

• Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.

• Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.

• Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altri- menti la batteria si può scaricare.

• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.

• Questo frigorifero contiene nell'isolamento ciclopentano infiammabile. I gasi contenuti nel materiale di isolamento richiedono un processo di smaltimento particolare. Al termine della sua vita utile, smaltire l'apparecchio in modo conforme.

2.2 Sicurezza durante il funzionamento dell’apparecchio

• Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

• Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.

• Non collocare l’apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).

• Pericolo di surriscaldamento! Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare liberamente.

• Fare attenzione che le feritoie di aerazione non vengano coperte.

• Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.

• Non immergere mai l’apparecchio in acqua.

• Proteggere l’apparecchio e i cavi dal caldo e dall’umidità. CFX75_95DZW--O-16s.book Seite 128 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Dotazione

3Dotazione Vedi fig. 1, pagina 2 4Accessori Disponibili come accessori (non in dotazione): Sulla pagina web di Dometic (vedi retro) trovate informazioni su una app per la WLAN con funzioni di controllo, visualizzazione e allarme. È possibile che questa app non sia disponibile nel vostro paese. 5Conformità d'uso Il frigorifero è adatto per raffreddare e congelare gli alimenti. Il frigorifero portatile è stato realizzato per il funzionamento con:

• una rete di corrente continua di un veicolo, una barca o un camper

• una batteria di alimentazione a corrente continua

• Una rete di alimentazione alternata Il frigorifero è adatto per l'uso domestico e campi di applicazione simili come ad esempio

• in cucine per il personale in negozi, uffici e altri campi professionali

• in agricoltura Pos. Quantità Denominazione 1 1 Frigorifero portatile con compressore 2 1 Cavo di collegamento della corrente continua 3 1 Cavo di collegamento della corrente alternata – 1 Manuale di istruzioni Denominazione N. art. Kit di fissaggio universale (sistema a cinghie) CFX-UFK 9105304041 CFX75_95DZW--O-16s.book Seite 129 Montag, 14. August 2017 4:29 16IT Descrizione del funzionamento CFX75DZW, CFX95DZW

• dagli ospiti in hotel, motel o altri alloggi

• nel catering e applicazioni simili nel commercio all'ingrosso

6 Descrizione del funzionamento Il frigorifero può raffreddare, mantenere freddi e congelare prodotti. Il raffredda- mento avviene mediante un circuito di raffreddamento che non richiede manuten- zione e con compressore. L'isolamento particolarmente spesso e il potente compressore garantiscono un raffreddamento estremamente veloce. Il frigorifero possiede due vani che possono essere impostati in modo indipendente l’uno dall’altro. Il frigorifero può essere utilizzato in tutte le combinazioni: Il frigorifero è adatto per essere impiegato anche per l'uso mobile. Il frigorifero portatile può essere esposto a uno sbandamento momentaneo di 30°, ad es. per l’impiego sulle barche.

ATTENZIONE! Pericolo per la salute! Controllare che la capacità di raffreddamento del frigorifero sia con- forme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare. Vano grande Vano piccoloVano frigorifero FreezerFreezer Vano frigoriferoVano frigorifero Vano frigoriferoFreezer Freezer NOTA La superficie del corpo sotto la guarnizione del coperchio può risultare calda. Ciò è normale dato che il riscaldamento integrato impedisce la formazione di condensa. CFX75_95DZW--O-16s.book Seite 130 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Descrizione del funzionamento

• Alimentatore con circuito prioritario per il collegamento alla corrente alternata

• Dispositivo di controllo automatico della batteria a tre livelli per proteggere la batteria del veicolo

• Il display con indicazione della temperatura in °C e °F si disattiva automatica- mente in caso di bassa tensione della batteria

• Impostazioni, controlli e indicazioni indipendenti per ogni vano

• Regolazione della temperatura: con due tasti in passaggi di 1 °C (e di 2 °F)

• Trasmettitore WLAN integrato, per il comando con la app

• Segnalazione del coperchio aperto

• Porta USB per l’alimentazione elettrica

• Interruttore di emergenza

• Maniglie richiudibili

• Tre cestelli estraibili

6.2 Elementi di comando e indicazione

Fermi del coperchio: (fig. 2 1, pagina 2) Pannello di controllo (fig. 3, pagina 2) Pos. Denominazione Spiegazione 1ON OFF Accende o spegne il frigorifero portatile se si tiene premuto il tasto da uno a due secondi

POWER “P” Spia di funzionamento Il LED lampeggia con luce verde: il compressore è acceso Il LED lampeggia con luce arancio: il compressore è spento Il LED arancione lampeggia: il display si è spento automa- ticamente perché la tensione della batteria è bassa 3 ERROR: Il LED lampeggia con luce rossa: il frigorifero portatile è acceso ma non è pronto per il funzionamento CFX75_95DZW--O-16s.book Seite 131 Montag, 14. August 2017 4:29 16IT Descrizione del funzionamento CFX75DZW, CFX95DZW

Presa di collegamento, interruttore di emergenza (se presente) e porta USB (fig. 4, pagina 3): 4 SET Seleziona la modalità di impostazione:

• Impostazione della temperatura (vano frigorifero grande/piccolo)

• Indicazione della temperatura in °Celsius o °Fahrenheit

• Impostazione del dispositivo di controllo automatico della batteria

• Impostazione della luminosità del display

• Attiva o disattiva la WLAN 5 Refrigerazione grande Indicazione stato vano frigorifero grande Il LED blu è acceso: il vano frigorifero raffredda Il LED non è acceso: il vano frigorifero non raffredda 6 Indicazione grande

• Dà informazioni sul vano frigorifero grande

• Indica “OFF” se il vano frigorifero è disattivato 7 Indicazione pic- cola

• Dà informazioni sul vano frigorifero piccolo

• Indica “OFF” se il vano frigorifero è disattivato 8 Refrigerazione piccola Indicazione stato vano frigorifero piccolo Il LED blu è acceso: il vano frigorifero raffredda Il LED non è acceso: il vano frigorifero non raffredda 9 DOWN – Premuto una volta diminuisce il valore impostato 10 UP + Premuto una volta aumenta il valore impostato Pos. Denominazione 1 Presa di corrente alternata 2 Portafusibile 3 Interruttore di emergenza 4 Porta USB per l’alimentazione elettrica 5 Presa di corrente continua Pos. Denominazione Spiegazione CFX75_95DZW--O-16s.book Seite 132 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Impiego

7.1 Prima della messa in funzione iniziale

Spostamento della cerniera Nel caso in cui si desideri aprire i coperchi dall’altro lato, è possibile spostare il lato di apertura. A questo scopo procedere come segue. ➤ Aprire i coperchi e toglierli (fig. 5 A, pagina 3). ➤ Estrarre le tre viti per ogni cerniera laterale (fig. 5 B, pagina 3) e togliere le cerniere. ➤ Estrarre le coperture in plastica dalle nuove posizioni delle cerniere laterali servendosi di un cacciavite piccolo e posizionarle sopra le cerniere precedenti. ➤ Applicare le cerniere laterali sulle nuove posizioni. ➤ Estrarre due coperture in plastica dalla posizione centrale della cerniera (fig. 6 A, pagina 4). ➤ Estrarre le quattro viti della cerniera centrale (fig. 6 B, pagina 4) e togliere la cerniera. ➤ Estrarre la copertura in plastica dalla nuova posizione della cerniera servendosi di un cacciavite piccolo e riportarla nella posizione precedente della cerniera (fig. 6 C, pagina 4). ➤ Applicare la cerniera centrale sulla nuova posizione. ➤ Posizionare i coperchi nella cerniera sul lato opposto (fig. 6 D, pagina 4). NOTA Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l’interno e l’esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 144). CFX75_95DZW--O-16s.book Seite 133 Montag, 14. August 2017 4:29 16IT Impiego CFX75DZW, CFX95DZW

Selezione dell'unità di misura della temperatura L'indicazione di temperatura può essere selezionata in gradi Celsius e Fahrenheit. A questo scopo procedere come segue. ➤ Attivare il frigorifero portatile. ➤ Premere tre volte il tasto “SET” (fig. 3 4, pagina 2). ➤ Impostare con i tasti “UP +” (fig. 3 10, pagina 2) e “DOWN –” (fig. 3 9, pagina 2), l’unità di temperatura °Celsius o °Fahrenheit. ✓ I due display visualizzano per alcuni secondi l'unità di temperatura impostata. I display lampeggiano alcune volte prima di tornare all’indicazione della tempera- tura attuale.

7.2 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.

• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.

• Non aprire il frigorifero più spesso del necessario.

• Non lasciare il frigorifero aperto più del necessario.

• Sbrinare il vostro frigorifero appena si è formato uno strato di ghiaccio.

• Evitare un abbassamento eccessivo della temperatura interna se non necessario.

7.3 Collegamento del frigorifero

Collegamento a una batteria (veicolo o imbarcazione) Il frigorifero portatile può essere allacciato a una tensione continua da 12 V o da 24 V.

Per motivi di sicurezza, il frigorifero portatile è dotato di una protezione elettronica contro l'inversione di polarità che lo protegge contro l'inversione di polarità quando la batteria viene collegata e da un eventuale cortocircuito. AVVISO! Pericolo di danni! Staccare il frigorifero portatile e altre utenze dalla batteria prima di caricare la batteria con un caricabatterie rapido. Le sovratensioni possono danneggiare il sistema elettronico dei dispositivi. CFX75_95DZW--O-16s.book Seite 134 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Impiego

Utilizzare il cavo di collegamento della corrente continua con fusibile

➤ Inserire il cavo di collegamento della corrente continua (fig. 1 2, pagina 2) nella presa per l’alimentazione della corrente continua del frigorifero portatile (fig. 4 5, pagina 3). ➤ Collegare il cavo a una presa della corrente continua. Collegamento a una rete di alimentazione alternata (ad es. a casa o in ufficio)

I frigoriferi portatili hanno un alimentatore multitensione integrato con circuito di pri- orità per il collegamento alla corrente alternata. Con il circuito di priorità, quando il dispositivo viene allacciato a una rete di alimentazione alternata, viene commutato automaticamente al funzionamento la corrente alternata, anche se il cavo di collega- mento di corrente continua è ancora attaccato. Quando il frigorifero portatile viene commutato da un’alimentazione di rete della corrente alternata a un’alimentazione a batteria della corrente continua il LED rosso potrebbero accendersi per breve tempo. ➤ Inserire il cavo di collegamento della corrente alternata (fig. 1 3, pagina 2) nella presa per l’alimentazione della corrente alternata del frigorifero portatile (fig. 4 1, pagina 3). ➤ Collegare il cavo a una presa della corrente alternata. AVVISO! Pericolo di danni! Per proteggere il dispositivo la spina del cavo di collegamento della corrente continua è dotato di un fusibile. Non rimuovere la spina della corrente continua con fusibile. Utilizzare esclusivamente il cavo di collegamento della corrente continua fornito. PERICOLO! Pericolo di morte a causa di scossa elettrica!

• Non usare spine e interruttori se avete mani o piedi bagnati.

• Se il frigorifero si trova a bordo di un’imbarcazione ed è azionato mediante un collegamento a terra a una rete di corrente alternata, è assolutamente necessario inserire un interruttore differenziale di protezione fra la rete di corrente alternata e il frigorifero. Fatevi consigliare da un esperto. CFX75_95DZW--O-16s.book Seite 135 Montag, 14. August 2017 4:29 16IT Impiego CFX75DZW, CFX95DZW

7.4 Utilizzo del dispositivo di controllo automatico della

batteria Il frigorifero dispone di un dispositivo di controllo automatico della batteria a più livelli che protegge la batteria del veicolo da uno scaricamento eccessivo durante il collegamento alla rete di corrente continua. Se il frigorifero viene azionato nel veicolo a motore spento, il frigorifero si spegne automaticamente non appena la tensione di alimentazione scende al di sotto di un valore impostabile. Il frigorifero portatile si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria.

Nella modalità “HIGH”, il dispositivo di controllo automatico della batteria si attiva più velocemente che nei livelli “LOW” e “MED” (vedi la tabella seguente). Per modificare la modalità per il dispositivo di controllo automatico della batteria, procedere come segue: ➤ Attivare il frigorifero portatile. ➤ Premere quattro volte il tasto “SET” (fig. 3 4, pagina 2). ➤ Impostare con i tasti “UP +” (fig. 3 10, pagina 2) o “DOWN –” (fig. 3 9, pagina 2), la modalità per il dispositivo di controllo automatico della batteria. ✓ Sul display digitale appare: Lo (LOW), Πd (MED), HI (HIGH) ✓ Il display visualizza per alcuni secondi la modalità impostata. Il display lampeggia alcune volte prima di tornare alla visualizzazione della temperatura attuale. AVVISO! Pericolo di danni! La batteria, al momento della disattivazione tramite il dispositivo di controllo automatico, non possiede più la sua piena capacità di carica. Evitare l’accensione ripetuta o l’utilizzo di utenze senza fasi di carica lunghe. Fare in modo che la batteria venga ricaricata. Modalità del dispositivo di controllo automatico della batteria

7.5 Utilizzo del frigorifero portatile

➤ Collocare il frigorifero su una base stabile. Assicurarsi che le aperture di aerazione non vengano coperte e che l'aria calda prodotta possa fuoriuscire liberamente.

➤ Collegare il frigorifero, vedi capitolo “Collegamento del frigorifero” a pagina 134.

➤ Tenere premuto il tasto “ON/OFF” (fig. 3 1, pagina 2) da uno a due secondi. ✓ Si accende il LED “P” (fig. 3 2, pagina 2). ✓ I display (fig. 3 6 e 7, pagina 2) si accendono e visualizzano l’attuale temperatura di raffreddamento. ✓ In base alla temperatura impostata del vano frigorifero, il dispositivo avvia la refrigerazione di uno o di entrambi i vani. ✓ I LED (fig. 3 5 e 8, pagina 2) si accendono quando il relativo vano frigorifero raffredda. NOTA Se il frigorifero è alimentato dalla batteria di avviamento del veicolo, selezionare la modalità “HIGH” del dispositivo di controllo automatico della batteria. Se il frigorifero è collegato a una batteria di alimentazione, è sufficiente selezionare la modalità “LOW” del dispositivo di controllo automatico della batteria. AVVISO! Pericolo di surriscaldamento! Assicurarsi sempre che il calore generato durante il funzionamento possa fuoriuscire in modo adeguato. Fare attenzione che le aperture di aerazione non vengano coperte. Fare in modo che la distanza fra il frigo- rifero portatile e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente. NOTA Posizionare il frigorifero come rappresentato dall'immagine (fig. 1, pagina 2). Se il frigorifero viene posizionato in maniera differente, esso può venire danneggiato. AVVISO! Pericolo dovuto a temperature troppo basse! Assicurarsi che nel frigorifero portatile si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata. CFX75_95DZW--O-16s.book Seite 137 Montag, 14. August 2017 4:29 16IT Impiego CFX75DZW, CFX95DZW

Bloccaggio del frigorifero portatile ➤ Chiudere i coperchi. ➤ Premere i fermi (fig. 2 1, pagina 2) verso il basso, finché non si innestano con uno scatto udibile.

7.6 Regolazione della temperatura

➤ Premere il tasto “SET” (fig. 3 4, pagina 2): – una volta per il vano frigorifero grande – due volte per il vano frigorifero piccolo ✓ La spia del relativo vano frigorifero lampeggia. ➤ Impostare la temperatura di raffreddamento con i tasti “UP +” (fig. 3 10, pagina 2) e “DOWN –” (fig. 3 9, pagina 2). È possibile impostare la temperatura in modo tale che ogni vano funzioni come vano frigorifero o cella freezer. ✓ Il display visualizza per alcuni secondi la temperatura di raffreddamento impo- stata. Il display lampeggia alcune volte prima di tornare alla visualizzazione della temperatura attuale.

NOTA In caso di funzionamento con una batteria del veicolo, il display si spegne automaticamente quando la tensione della batteria è bassa. Il LED arancione “P” lampeggia. NOTA – Allarme “Coperchio aperto” Se un coperchio viene lasciato aperto per più di tre minuti e il dispositivo è acceso, la relativa spia lampeggia fino a che il coperchio non viene richiuso. NOTA È possibile impostare la temperatura di ogni vano a –22 °C. Il produttore consiglia tuttavia una temperatura da –15 °C a –18 °C per il funziona- mento normale e un consumo ottimale di energia. CFX75_95DZW--O-16s.book Seite 138 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Impiego

7.7 Attivazione o disattivazione di un vano frigorifero

Se è necessario solo un vano frigorifero, è possibile disattivare l’altro per risparmiare energia. Disattivazione del vano frigorifero Quando il display del vano frigorifero indica una temperatura, è possibile disattivarlo nel seguente modo: ➤ Premere il tasto “SET” (fig. 3 4, pagina 2): – una volta per il vano frigorifero grande – due volte per il vano frigorifero piccolo ✓ La spia del relativo vano frigorifero lampeggia. ➤ Premere il tasto “ON/OFF” (fig. 3 1, pagina 2). ✓ Sul display del relativo vano frigorifero lampeggia per cinque secondi “OFF”, dopodiché viene visualizzato “OFF”. Attivazione del vano frigorifero Quando il display del vano frigorifero indica “OFF”, è possibile attivarlo nel seguente modo: ➤ Premere il tasto “SET” (fig. 3 4, pagina 2): – una volta per il vano frigorifero grande – due volte per il vano frigorifero piccolo ✓ La spia del relativo vano frigorifero lampeggia. ➤ Premere il tasto “ON/OFF” (fig. 3 1, pagina 2). ✓ Il display visualizza per alcuni secondi la temperatura di raffreddamento impo- stata. Il display lampeggia alcune volte prima di passare alla visualizzazione della temperatura attuale.

7.8 Attivazione del segnale WLAN per la app opzionale

Il frigorifero portatile può essere comandato tramite WLAN con un’app installabile su un dispositivo compatibile. L’app è dotata di funzione di controllo, visualizzazione e allarme. Ulteriori informazioni sono reperibili sulla pagine web di Dometic del vostro paese (vedi lato posteriore). Osservare che l’app potrebbe non essere disponibile nel vostro paese. CFX75_95DZW--O-16s.book Seite 139 Montag, 14. August 2017 4:29 16IT Impiego CFX75DZW, CFX95DZW

Il nome nella WLAN del frigorifero portatile a compressore inizia con “CFX”. La password preimpostata è “00000000”. Il nome nella WLAN e la password possono essere modificati. Attivazione/disattivazione del segnale WLAN ➤ Premere sei volte il tasto “SET” (fig. 3 4, pagina 2). ➤ Attivare o disattivare il segnale WLAN con i tasti “UP +” (fig. 3 10, pagina 2) o “DOWN –” (fig. 3 9, pagina 2). ✓ Il display visualizza per alcuni secondi l’impostazione desiderata. Il display lampeggia alcune volte prima di tornare alla visualizzazione della temperatura attuale.

Ripristino della WLAN alle impostazioni di fabbrica Se avete personalizzato le impostazioni WLAN del frigorifero portatile tramite la WLAN app e avete dimenticato la password, potete riportare il frigorifero alle impo- stazioni di fabbrica nel seguente modo: ➤ Premere sei volte il tasto “SET” (fig. 3 4, pagina 2). ➤ Tenere premuto il tasto “UP +” (fig. 3 10, pagina 2) almeno per cinque secondi. ✓ Sui display lampeggia alcune volte “rES” prima di tornare alla visualizzazione precedente. ✓ La WLAN è stata riportata alle impostazioni di fabbrica. Per ulteriori informazioni, visitare il sito web Dometic dal quale avete scaricato l’app. NOTA

• Nelle impostazioni di fabbrica il trasmettitore della WLAN è disatti- vato. Durante la prima messa in funzione e dopo ogni interruzione dell'alimentazione elettrica, è necessario attivare il trasmettitore della WLAN per poter utilizzare la app.

• Il trasmettitore WLAN utilizza una ridotta quantità di corrente. Per ottenere un consumo di energia ottimale, disattivare il trasmettitore WLAN quando non viene utilizzato. CFX75_95DZW--O-16s.book Seite 140 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Impiego

7.9 Impostazione della luminosità del display

In ambienti scuri è possibile è possibile ridurre la luminosità del display. Per impo- stare la luminosità del display, procedere come segue: ➤ Accendere il frigorifero. ➤ Premere cinque volte il tasto “SET” (fig. 3 4, pagina 2). ➤ Impostare la luminosità del display con i tasti “UP +” (fig. 3 7, pagina 2) o “DOWN –” (fig. 3 6, pagina 2). ✓ Sul display appare: d0 (preimpostata), d1 (parzialmente luminosa), d2 (scura) ✓ I display visualizzano per alcuni secondi la modalità impostata. I display lampeg- giano alcune volte prima di tornare all’indicazione della luminosità attuale.

7.10 Utilizzo dell’interruttore di emergenza

L’interruttore di emergenza (fig. 4 3, pagina 3) si trova sotto il pannello di controllo. Per l’utilizzo normale l’interruttore deve essere su “NORMAL USE” (uso normale). ➤ Se si verifica un guasto al sistema di controllo elettronico, spostare l’interruttore su “EMERGENCY OVERRIDE” (funzione di emergenza).

• L'impostazione di fabbrica per la luminosità del display è d0 (preim- postata).

• Se si presenta un guasto, la luminosità è automaticamente d0 (preim- postata). Dopo la risoluzione del guasto, viene nuovamente attivata la luminosità impostata. NOTA Quando l’interruttore si trova su “EMERGENCY OVERRIDE”, il sistema di raffreddamento funziona alla massima capacità. In base alla modalità di funzionamento dei singoli vani al momento della disattivazione, il sistema attiva uno o più scompartimenti come cella freezer e/o ne disat- tiva uno. CFX75_95DZW--O-16s.book Seite 141 Montag, 14. August 2017 4:29 16IT Impiego CFX75DZW, CFX95DZW

7.11 Porta USB per la tensione di alimentazione

È possibile utilizzare la porta USB per ricaricare piccoli dispositivi (ad es. telefoni cellulari e lettori MP3). Per utilizzare il frigorifero portatile con un dispositivo USB, collegare semplicemente il cavo USB (non in dotazione) al dispositivo.

7.12 Disattivazione del frigorifero

➤ Svuotare il frigorifero portatile. ➤ Disattivare il frigorifero portatile. ➤ Estrarre il cavo di allacciamento. Nel caso in cui il frigorifero portatile non venga utilizzato per un lungo periodo di tempo: ➤ Lasciare i coperchi leggermente aperti. In questo modo si impedisce la formazione di odori.

7.13 Sbrinamento del frigorifero

L’umidità dell’aria può condensarsi sui vaporizzatori o all'interno del frigorifero for- mando brina la quale diminuisce la potenza frigorifera. Sbrinare perciò il frigorifero a tempo debito.

Per sbrinare il frigorifero, procedere come segue: ➤ Togliere i prodotti dal frigorifero. ➤ Metterli eventualmente in un altro frigorifero affinché si mantengano freddi. ➤ Disattivare il frigorifero portatile. ➤ Lasciare i coperchi aperti. ➤ Asciugare la condensa. NOTA Assicurarsi che il piccolo dispositivo collegato alla presa USB sia idoneo per il funzionamento a 5 V/500 mA. AVVISO! Pericolo di danni! Non impiegare mai utensili duri o acuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati. CFX75_95DZW--O-16s.book Seite 142 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Impiego

7.14 Sostituzione del fusibile della corrente alternata

➤ Scollegare l’alimentazione elettrica del frigorifero. ➤ Estrarre i cavi di collegamento. ➤ Sbloccare il portafusibili (fig. 4 2, pagina 3) utilizzando ad es. un cacciavite. ➤ Sostituire il fusibile difettoso con uno nuovo dello stesso tipo con lo stesso amperaggio (4 A, 250 V). ➤ Premere di nuovo in sede il portafusibili. ➤ Collegare l’alimentazione elettrica al frigorifero.

7.15 Sostituzione del fusibile della spina della corrente

continua ➤ Svitare il corpo del piedino di contatto (fig. 7 3, pagina 4) dalla spina (fig. 7 1, pagina 4). ➤ Sostituire il fusibile difettoso (fig. 7 2, pagina 4) con uno nuovo dello stesso tipo e amperaggio (3AG, Fast Acting, 15 A). ➤ Riassemblare la spina nell'ordine inverso.

7.16 Sostituzione del circuito stampato delle luci

➤ Scollegare la tensione di alimentazione del frigorifero. ➤ Aprire la copertura trasparente utilizzando un cacciavite (fig. 8 A, pagina 4). ➤ Togliere le viti di fissaggio del circuito stampato (fig. 8 B, pagina 4). ➤ Estrarre la spina dal circuito stampato (fig. 8 C, pagina 4). ➤ Sostituire il circuito stampato guasto con uno nuovo. ➤ Inserire un circuito nuovo eseguendo in senso contrario i passaggi descritti nelle istruzioni per l’estrazione del circuito. ➤ Inserire di nuovo la copertura trasparente nell’alloggiamento. ➤ Collegare l’alimentazione elettrica al frigorifero. PERICOLO! Pericolo di morte a causa di scossa elettrica! Scollegare l’alimentazione elettrica e il cavo di collegamento prima di sostituire il fusibile. CFX75_95DZW--O-16s.book Seite 143 Montag, 14. August 2017 4:29 16IT Pulizia e cura CFX75DZW, CFX95DZW

➤ Pulire l’interno e l’esterno dell’apparecchio di tanto in tanto con un panno umido. ➤ Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio. 9Eliminazione dei guasti AVVERTENZA! Staccare l'apparecchio dalla rete ogni volta che si effettua la pulizia e la cura. AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.

• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. Guasto Possibile causa Soluzione propostaIl frigorifero portatile non funziona, il LED è spento.Nella presa di corrente continua del veicolo non c'è tensione.Nella maggior parte dei veicoli è neces-sario che l’interruttore di accensione sia inserito perché alla presa di corrente continua possa arrivare tensione.Nella presa di corrente alternata non c'è ten-sione.Provare a collegare il dispositivo a un’altra presa.Il fusibile dell’apparec-chio è difettoso.Sostituire il fusibile dell’apparecchio, vedi capitolo “Sostituzione del fusibile della corrente alternata” a pagina 143.L’alimentatore integrato è difettoso.I lavori di riparazione devono essere effettuati solo da un centro autorizzato per il Servizio Assistenza Clienti. CFX75_95DZW--O-16s.book Seite 144 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Eliminazione dei guasti

Il frigorifero portatile non raffredda (la spina è inserita nella presa, il LED “POWER” è acceso). Compressore difettoso. I lavori di riparazione devono essere effettuati solo da un centro autorizzato per il Servizio Assistenza Clienti. Il frigorifero portatile non raffredda (la spina è inserita nella presa, il LED “POWER” lam- peggia con luce aran- cione, il display è spento). La modalità del disposi- tivo di controllo auto- matico della batteria è troppo elevata Posizionare il dispositivo di controllo automatico della batteria su una moda- lità più bassa. Tensione della batteria insufficiente. Caricare eventualmente la batteria. In caso di funziona- mento con la presa di corrente continua: l'accensione è inserita, l'apparecchio non fun- ziona e il LED non è acceso. La presa di corrente continua è sporca. Que- sto provoca un contatto elettrico sbagliato. Se la spina inserita nella presa di cor- rente continua si scalda molto, significa che è necessario pulirla o che probabil- mente non è montata in modo corretto. Il fusibile della spina di corrente continua è bru- ciato. Sostituire il fusibile della spina a corrente continua, vedi capitolo “Sostituzione del fusibile della spina della corrente conti- nua” a pagina 143 Il fusibile del veicolo è bruciato. Sostituire il fusibile del veicolo della presa di corrente continua (osservare inoltre il manuale di istruzioni del proprio veicolo). Il display indica un messaggio di errore (p.es. “Err1”) e il frigo- rifero portatile non raf- fredda. Un guasto di funziona- mento interno ha disatti- vato il frigorifero portatile. I lavori di riparazione devono essere effettuati solo da un centro autorizzato per il Servizio Assistenza Clienti. La luce interna di un vano lampeggia. Il coperchio del vano è stato lasciato aperto per più di tre minuti. Chiudere il coperchio del vano. Guasto Possibile causa Soluzione proposta CFX75_95DZW--O-16s.book Seite 145 Montag, 14. August 2017 4:29 16IT Garanzia CFX75DZW, CFX95DZW

10 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difet- toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferi- mento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,

• un motivo su cui fondare il reclamo, oppure una descrizione del guasto. 11 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. CFX75_95DZW--O-16s.book Seite 146 Montag, 14. August 2017 4:29 16IT CFX75DZW, CFX95DZW Specifiche tecniche

12 Specifiche tecniche

Tensione di allacciamento: 12/24 Vg e 100–240Vw Corrente nominale: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 V w: 0,93 A 240 V w: 0,38 A 12 Vg: 9,2 A 24 Vg: 4,5 A 100 V w: 1,10 A 240 V w: 0,45 A Capacità di raffreddamento: da +10 °C a –22 °C (da +50 °F a –8 °F) Categoria: 1 Classe di efficienza energetica: A+ Consumo energetico: 105 kWh/annum 109 kWh/annum Capacità lorda: Vano frigorifero grande: Vano frigorifero piccolo: 45 l 30 l 54 l 40,5 l Volume utile: Vano frigorifero grande: Vano frigorifero piccolo: 43 l 27 l 50,5 l 34,5 l Classe climatica: N, T Temperatura ambiente: da +16 °C a +43 °C (da +61 °F a +110 °F) Emissioni acustiche: 37 dB(A) Porta USB: 5 Vg, 500 mA Banda di frequenze (WiFi): 2,4 GHz Prestazioni ad alta frequenza (WiFi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s) 12 ± 1,5 dBm (802.11g OFDM,54 MBit/s) 11 ± 1,5 dBm (802.11n HT20, MCS7) Refrigerante: R134a Quantità di refrigerante: 57 g 67 g

equivalente: 0,082 t 0,096 t Potenziale di riscaldamento glbale (GWP):

Contiene gas fluorurati a effetto serra Apparecchiature ermeticamente sigillate Non si applicano limitazioni per l’utilizzo della funzione WiFi dell’apparecchio nei nuovi stati membri dell’UE. Dimensioni (L x A x P) in mmCon le maniglie:Senza le maniglie:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Peso: 31 kg 32 kgCertificati di controllo: NOTA In caso di temperature ambiente superiori a 32 °C (90 °F), non è possibile raggiungere la temperatura minima.
