INSTRUKCJA OBSŁUGI CoolFreeze CFX 75DZW DOMETIC

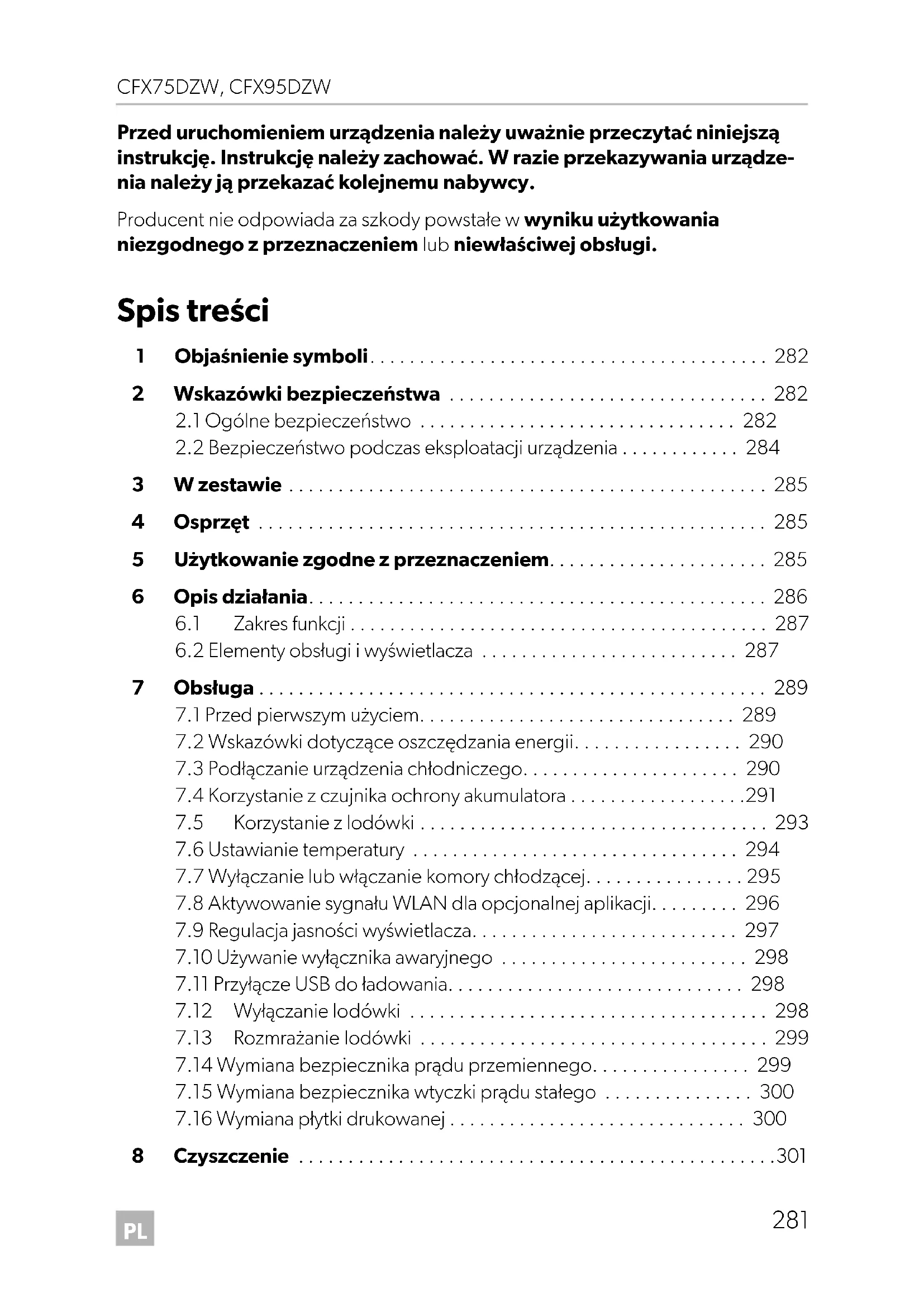

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządze- nia należy ją przekazać kolejnemu nabywcy. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi. Spis treści 1Objaśnienie symboli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282 2Wskazówki bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

2.1 Ogólne bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

2.2 Bezpieczeństwo podczas eksploatacji urządzenia . . . . . . . . . . . . 284

6.2 Elementy obsługi i wyświetlacza . . . . . . . . . . . . . . . . . . . . . . . . . . 287

7Obsługa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289

7.1 Przed pierwszym użyciem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289

7.2 Wskazówki dotyczące oszczędzania energii. . . . . . . . . . . . . . . . . 290

7.3 Podłączanie urządzenia chłodniczego. . . . . . . . . . . . . . . . . . . . . . 290

7.7 Wyłączanie lub włączanie komory chłodzącej. . . . . . . . . . . . . . . . 295

7.8 Aktywowanie sygnału WLAN dla opcjonalnej aplikacji. . . . . . . . . 296

7.9 Regulacja jasności wyświetlacza. . . . . . . . . . . . . . . . . . . . . . . . . . . 297

7.10 Używanie wyłącznika awaryjnego . . . . . . . . . . . . . . . . . . . . . . . . . 298

7.14 Wymiana bezpiecznika prądu przemiennego. . . . . . . . . . . . . . . . 299

7.15 Wymiana bezpiecznika wtyczki prądu stałego . . . . . . . . . . . . . . . 300

7.16 Wymiana płytki drukowanej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300

2 Wskazówki bezpieczeństwa

2.1 Ogólne bezpieczeństwo

• Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia. NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu. CFX75_95DZW--O-16s.book Seite 282 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Wskazówki bezpieczeństwa

• Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebez- pieczeństwo.

• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedyspo- nujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.

• Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.

• Dzieci nie mogą bawić się urządzeniem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.

• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

• Urządzenie należy odłączyć od sieci – przed każdym czyszczeniem i konserwacją – po każdym użyciu

• Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.

• Urządzenie można podłączać tylko w następujący sposób: – do gniazda pokładowego prądu stałego pojazdu za pomocą prze- wodu przyłączeniowego prądu stałego – lub za pomocą przewodu przyłączeniowego prądu przemien- nego do sieci prądu przemiennego

• Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodo- wej ani gniazdka elektrycznego, pociągając za przewód zasilania. CFX75_95DZW--O-16s.book Seite 283 Montag, 14. August 2017 4:29 16PL Wskazówki bezpieczeństwa CFX75DZW, CFX95DZW

• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.

• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.

• Przenośna lodówka nie nadaje się do transportu substancji żrących lub zawierających rozpuszczalniki!

• Izolacja tego urządzenia chłodniczego zawiera cyklopentan. Znajdu- jące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Nienadające się do dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

• Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.

• Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.

• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).

• Niebezpieczeństwo przegrzania! Należy zawsze pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzone. Należy zadbać o to, aby urządze- nie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

• Należy uważać, aby nie zakrywać otworów wentylacyjnych.

• Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.

• Zanurzanie urządzenia w wodzie jest zabronione.

• Urządzenie i przewody należy chronić przed wysoką temperaturą iwilgocią. CFX75_95DZW--O-16s.book Seite 284 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW W zestawie

3W zestawie Zobacz rys. 1, strona 2 4 Osprzęt Elementy dostępne jako akcesoria (niedostępne w zestawie): Na stronie internetowej Dometic (patrz strona tylna) znajdują się informacje o aplika- cji WLAN z funkcjami kontroli, wyświetlania i alarmów. Możliwe, że aplikacja nie jest dostępna w Państwa kraju. 5 Użytkowanie zgodne z przeznaczeniem Lodówka przenośna jest przeznaczona do chłodzenia i mrożenia artykułów spożywczych. Lodówka może być zasilana prądem z:

• sieci prądu stałego pojazdu, łodzi lub kampera

• akumulatora zasilającego

• sieci prądu przemiennego Poz. Ilość Nazwa 1 1 Lodówka kompresorowa 2 1 Kabel przyłączeniowy prądu stałego 3 1 Kabel przyłączeniowy prądu przemiennego – 1 Instrukcja obsługi Nazwa Nr prod. Uniwersalny zestaw montażowy (system pasów) CFX-UFK 9105304041 CFX75_95DZW--O-16s.book Seite 285 Montag, 14. August 2017 4:29 16PL Opis działania CFX75DZW, CFX95DZW

Urządzenie chłodzące jest przeznaczone do użytku domowego i w podobnych obszarach zastosowań, takich jak:

• aneksy kuchenne w sklepach, biurach i innych miejscach pracy

• przez gości hotelowych, motelowych i innych miejscach noclegowych

• w kateringu i podobnych miejscach żywienia zbiorowego

6Opis działania To urządzenie chłodnicze służy do chłodzenia, utrzymywania w chłodzie i zamrażania produktów. Chłodzenie odbywa się za pomocą bezobsługowego obiegu chłodzenia ze sprężarką. Bardzo dobra izolacja i wydajny kompresor zapewniają wyjątkowo szybkie chłodzenie. Urządzenie chłodnicze posiada dwie osobne komory, które mogę być ustawiane w sposób niezależny od siebie. Urządzenie chłodnicze może być używane we wszystkich kombinacjach: To urządzenie chłodnicze jest urządzeniem przenośnym. Lodówka może być poddawana chwilowym przechyłom pod kątem 30°, np. podczas używania na łodziach.

OSTROŻNIE! Zagrożenie zdrowia! Należy sprawdzić, czy moc chłodnicza lodówki spełnia wymagania produktów spożywczych lub lekarstw, które chcą Państwo schładzać. Duża komora Mała komoraKomora chłodząca ZamrażalnikZamrażalnik Komora chłodzącaKomora chłodząca Komora chłodzącaZamrażalnik Zamrażalnik WSKAZÓWKA Powierzchnia obudowy pod uszczelką pokrywy może się nagrzewać. Jest to normalne, ponieważ zintegrowane podgrzewanie zapobiega powstawaniu kondensatu. CFX75_95DZW--O-16s.book Seite 286 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Opis działania

• Zasilacz z włączaniem priorytetowym do podłączania do prądu przemiennego

• Trzypoziomowy czujnik ochrony akumulatora do zabezpieczenia akumulatora pojazdu

• Wyświetlacz ze wskazaniem temperatury w °C i °F wyłącza się automatycznie przy niskim napięciu akumulatora.

• Niezależne ustawienia, kontrole i wskazania dla każdego komory

• Regulacja temperatury: Za pomocą dwóch przycisków co 1 °C (oraz co 2 °F)

• Wbudowany nadajnik WLAN, umożliwia obsługę poprzez aplikację

• Sygnalizowanie otwartej pokrywy

• Gniazdo USB do zasilania elektrycznego

• Rozkładane uchwyty do przenoszenia

6.2 Elementy obsługi i wyświetlacza

Blokady pokrywy (rys. 2 1, strona 2) Pole obsługi (rys. 3, strona 2) Poz. Nazwa Objaśnienie 1ON OFF Włącza lub wyłącza urządzenie chłodnicze, gdy przycisk zostanie wciśnięty na jedną do dwóch sekund

POWER „P” Wskaźnik trybu pracy Dioda LED świeci się na zielono: Kompresor jest włączony Dioda LED świeci się na pomarańczowo: Kompresor jest wyłączony Dioda LED mruga poma- rańczowym światłem: Wyświetlacz został automatycznie wyłączony z powodu niskiego napięcia akumulatora 3 ERROR Dioda LED miga na czerwono: Włączone urządzanie chłodnicze nie jest gotowe do użycia CFX75_95DZW--O-16s.book Seite 287 Montag, 14. August 2017 4:29 16PL Opis działania CFX75DZW, CFX95DZW

Gniazda przyłączeniowe, wyłącznik awaryjny (jeśli występuje) i gniazdo USB (rys. 4, strona 3): 4 SET Wybiera tryb wprowadzania:

• Ustawienie temperatury (duża/mała komora chłodząca)

• Wyświetlanie °Celsjusza lub °Fahrenheita

• Ustawianie czujnika akumulatora

• Ustawianie jasności wyświetlacza

• Włącza lub wyłącza WLAN 5 Chłodzenie dużej komory Wskaźnik statusu dużej komory chłodzącej Dioda LED świeci się na niebiesko: Komora chłodząca chłodzi Dioda LED nie świeci się: Komora chłodząca nie chłodzi 6 Wyświetlacz dużej komory chłodzącej

• Przedstawia informacje o dużej komorze chłodzącej

• Wyświetla „OFF”, gdy komora chłodząca jest wyłączona 7 Wyświetlacz małej komory chłodzącej

• Przedstawia informacje o małej komorze chłodzącej

• Wyświetla „OFF”, gdy komora chłodząca jest wyłączona 8 Chłodzenie małej komory chłodzącej Wskaźnik statusu małej komory chłodzącej Dioda LED świeci się na niebiesko: Komora chłodząca chłodzi Dioda LED nie świeci się: Komora chłodząca nie chłodzi 9 DOWN – Jednorazowe naciśnięcie obniża wybraną wartość wejściową 10 UP + Jednorazowe naciśnięcie podwyższa wybraną wartość wejściową Poz. Nazwa 1 Gniazdo prądu przemiennego 2 Uchwyt bezpiecznikowy 3 Wyłącznik awaryjny 4 Gniazdo USB do zasilania elektrycznego 5 Gniazdo prądu stałego Poz. Nazwa Objaśnienie CFX75_95DZW--O-16s.book Seite 288 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

7.1 Przed pierwszym użyciem

Przełożenie ogranicznika otworu pokrywy Jeżeli pokrywa powinna się otwierać z innej strony, można przełożyć ogranicznik otworu pokrywy. W tym celu należy postępować w następujący sposób: ➤ Otworzyć pokrywę i ją zdjąć (rys. 5 A, strona 3). ➤ Usunąć po trzy śruby z zawiasów bocznych (rys. 5 B, strona 3) i zdjąć zawiasy. ➤ Przy użyciu małego wkrętaka usunąć plastikowe osłony z nowych pozycji zawia- sów bocznych i umieścić je na starych pozycjach zawiasów. ➤ Umieścić zawiasy boczne w nowych pozycjach. ➤ Usunąć dwie plastikowe osłony ze środkowej pozycji zawiasu (rys. 6 A, strona 4). ➤ Usunąć cztery śruby z zawiasu środkowego (rys. 6 B, strona 4) i zdjąć zawias. ➤ Przy użyciu małego wkrętaka usunąć plastikową osłonę z nowej pozycji zawiasu i umieścić je na starej pozycji zawiasu (rys. 6 C, strona 4). ➤ Przymocować zawias w nowej pozycji. ➤ Włożyć pokrywę w zawias po przeciwnej stronie (rys. 6 D, strona 4). Wybór jednostki temperatury Przy ustawianiu temperatury można wybrać wartości wyrażone w stopniach Celsjusza i Fahrenheita. W tym celu należy postępować w następujący sposób: ➤ Włączyć urządzenie chłodnicze. ➤ Należy trzykrotnie nacisnąć przycisk „SET” (rys. 3 4, strona 2). ➤ Za pomocą przycisku „UP +” (rys. 3 10, strona 2) lub „DOWN –” (rys. 3 9, strona 2) ustawić jednostkę temperatury °C lub °F. WSKAZÓWKA Przed pierwszym użyciem urządzenia chłodniczego należy ze wzglę- dów higienicznych wyczyścić je od wewnątrz i z zewnątrz wilgotną ście- reczką (patrz również rozdz. „Czyszczenie” na stronie 301). CFX75_95DZW--O-16s.book Seite 289 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

✓ Na obu wyświetlaczach przez kilka sekund widoczna jest ustawiona jednostka temperatury. Wyświetlacze kilkakrotnie zamigają przed powrotem do wyświetla- nia aktualnej temperatury.

7.2 Wskazówki dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.

• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.

• Nie otwieraj lodówki częściej niż jest to konieczne.

• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.

• Należy rozmrozić urządzenie chłodnicze zaraz po wytworzeniu się warstwy lodu.

• Unikać zbyt niskiej temperatury wewnętrznej.

7.3 Podłączanie urządzenia chłodniczego

Podłączanie do akumulatora (samochodu lub łodzi) Lodówkę można używać z napięciem 12 V g lub 24 Vg.

Przenośną lodówkę wyposażono w zabezpieczenie chroniące przed nieprawidło- wym połączeniem biegunów przy podłączeniu akumulatora oraz przed zwarciem. Używać kabla przyłączeniowego z zabezpieczeniem

➤ Wetknąć kabel przyłączeniowy prądu stałego (rys. 1 2, strona 2) w gniazdo zasilania prądem stałym lodówki (rys. 4 5, strona 3). ➤ Podłączyć kabel przyłączeniowy do gniazda prądu stałego. UWAGA! Niebezpieczeństwo uszkodzenia! Przed ładowaniem akumulatora za pomocą ładowarki odłączyć od niego lodówkę lub inne odbiorniki prądu. Przepięcia mogą uszkodzić elektronikę urządzeń. UWAGA! Niebezpieczeństwo uszkodzenia! Do ochrony urządzenia wtyczka dostarczonego kabla przyłączenio- wego prądu stałego posiada zabezpieczenie. Nie usuwać zabezpie- czonej wtyczki prądu stałego. Używać wyłącznie dostarczonego kabla przyłączeniowego prądu stałego. CFX75_95DZW--O-16s.book Seite 290 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

Podłączanie do sieci prądu przemiennego (np. w domu lub biurze)

Lodówki mają wbudowany zasilacz wielonapięciowy z włączaniem priorytetowym do podłączania do napięcia przemiennego. Dzięki układowi wyboru priorytetu zasi- lania sieciowego urządzenie po podłączeniu do sieci prądu przemiennego przełą- cza się automatycznie na zasilanie prądem przemiennym, nawet gdy nadal jest podłączony kabel przyłączeniowy prądu stałego. Gdy lodówka przełącza się z zasilanie sieciowego prądem przemiennym na zasilanie akumulatorowe prądem stałym, może nastąpić chwilowe zapalenie się czerwonej diody LED. ➤ Wetknąć kabel przyłączeniowy prądu przemiennego (rys. 1 3, strona 2) w gniazdo zasilania prądem przemiennym lodówki (rys. 4 1, strona 3). ➤ Podłączyć kabel przyłączeniowy do gniazda prądu przemiennego.

7.4 Korzystanie z czujnika ochrony akumulatora

Urządzenie chłodnicze jest wyposażone w wielopoziomowy układ monitorowania stanu akumulatora, który przy podłączaniu do sieci prądu stałego chroni akumulator pojazdu przed głębokim rozładowaniem. Jeżeli urządzenie chłodnicze jest używane przy wyłączonym zapłonie w pojeździe, wyłącza się ono samodzielnie, gdy napięcie spadnie poniżej ustawianej wartości. Urządzenie chłodnicze włączy się ponownie, gdy poprzez naładowanie akumula- tora uzyskane zostanie napięcie wystarczające do ponownego włączenia.

NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem!

• Nie wolno manipulować wtyczkami i wyłącznikami wilgotnymi rękami lub stojąc na mokrej powierzchni.

• W przypadku korzystania z lodówki na łodzi przy zastosowaniu przy- łącza lądowego do sieci prądu przemiennego konieczne jest włą- czenie bezpiecznika różnicowoprądowego pomiędzy urządzeniem chłodniczym a tą siecią. Wówczas należy skorzystać z porady specjalisty. UWAGA! Niebezpieczeństwo uszkodzenia! Po wyłączeniu akumulatora przez czujnik akumulator nie jest już w pełni naładowany. Należy unikać wielokrotnego uruchamiania lub eksploato- wania odbiorników energii bez dłuższych faz ładowania. Należy pamię- tać o ponownym naładowaniu akumulatora. CFX75_95DZW--O-16s.book Seite 291 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

W trybie „HIGH” czujniki akumulatora reagują szybciej niż na poziomie „LOW” i "MED (patrz poniższa tabela). W celu zmiany trybu układu monitorowania stanu akumulatora: ➤ Włączyć urządzenie chłodnicze. ➤ Nacisnąć czterokrotnie przycisk „SET” (rys. 3 4, strona 2). ➤ Przyciskami „UP +” (rys. 3 10, strona 2) lub „DOWN –” (rys. 3 9, strona 2), ustawić tryb układu monitorowania stanu akumulatora. ✓ Na wyświetlaczu pojawi się następujące wskazanie: Lo (LOW), Πd (MED), HI (HIGH) ✓ Na wyświetlaczu przez kilka sekund przedstawiony jest ustawiony tryb. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

Tryb czujnika ochrony akumulatora LOW MED HIGH Napięcie wyłączeniowe przy 12 V 10,1 V 11,4 V 11,8 V Napięcie ponownego włączenia przy 12 V 11,1 V 12,2 V 12,6 V Napięcie wyłączeniowe przy 24 V 21,5 V 24,1 V 24,6 V Napięcie ponownego włączenia przy 24 V 23,0 V 25,3 V 26,2 V WSKAZÓWKA Jeżeli urządzenie chłodnicze jest zasilane z akumulatora rozruchowego, należy wybrać tryb układu monitorowania stanu akumulatora „HIGH”. Jeżeli urządzenie chłodnicze jest podłączone do akumulatora zasilają- cego, wystarczający jest tryb układu monitorowania stanu akumulatora „LOW”. CFX75_95DZW--O-16s.book Seite 292 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

7.5 Korzystanie z lodówki

➤ Urządzenie chłodnicze należy ustawić na stałym podłożu. Należy pamiętać, aby nie były zakryte otwory wentylacyjne, przez które może uchodzić nagrzane powietrze.

➤ Podłączyć urządzenie chłodnicze, patrz rozdz. „Podłączanie urządzenia chłodni- czego” na stronie 290.

➤ Wcisnąć przycisk „ON/OFF” (rys. 3 1, strona 2) na jedną - dwie sekundy. ✓ Świeci się dioda LED „P” (rys. 3 2, strona 2). ✓ Włączą się wyświetlacze (rys. 3 6 i 7, strona 2) i wskazują aktualną temperaturę chłodzenia. ✓ Zależnie od ustawionej temperatury komory chłodzącej urządzenie chłodnicze zaczyna chłodzić jedną lub obie komory chłodzące. ✓ Diody LED (rys. 3 5 i 8, strona 2) świecą się, gdy urządzenie chłodzi daną komorę chłodzącą.

UWAGA! Niebezpieczeństwo przegrzania! Należy pamiętać, że ciepło powstające podczas eksploatacji musi być odpowiednio odprowadzane. Uważać, aby nie zakrywać otworów wentylacyjnych. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza. WSKAZÓWKA Urządzenie chłodnicze należy ustawić w sposób przedstawiony na (rys. 1, strona 2). Gdy urządzenie chłodnicze jest używane w innej pozycji, może to spowodować jego uszkodzenie. UWAGA! Zagrożenie spowodowane zbyt niską temperaturą! Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub pro- dukty, które mogą być chłodzone do wybranej temperatury. WSKAZÓWKA W przypadku zasilania akumulatorem wyświetlacz wyłączy się automa- tycznie, gdy napięcie akumulatora będzie niskie. Dioda LED „P” miga na pomarańczowo. CFX75_95DZW--O-16s.book Seite 293 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

Zamykanie lodówki ➤ Zamknąć pokrywę. ➤ Docisnąć blokady (rys. 2 1, strona 2) w dół do momentu ich wyraźnego zablokowania się.

7.6 Ustawianie temperatury

➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2): – jeden raz dla dużej komory chłodzącej – dwa razy dla małej komory chłodzącej ✓ Miga wskazanie danej komory chłodzącej. ➤ Przyciskami „UP +” (rys. 3 10, strona 2) i „DOWN –” (rys. 3 9, strona 2) ustawić temperaturę chłodzenia. Można tak ustawić temperaturę, aby każda komora pełniła funkcję chłodzenia lub mrożenia. ✓ Na wyświetlaczu przez kilka sekund wyświetla się ustawiona wymagana tempe- ratura chłodzenia. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

WSKAZÓWKA – Alarm „Pokrywa otwarta” Gdy pokrywa pozostanie otwarta dłużej niż przez trzy minuty przy włą- czonym urządzeniu, miga lampka wewnętrzną do momentu zamknięcia pokrywy. WSKAZÓWKA Temperaturę dla każdej komory chłodzące można ustawić na –22 °C. Producent zaleca jednak ustawianie temperatury w zakresie –15 °C do –18 °C dla normalnej pracy i optymalnego zużycia energii. CFX75_95DZW--O-16s.book Seite 294 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

7.7 Wyłączanie lub włączanie komory chłodzącej

Gdy potrzebna jest tylko jedna komora chłodząca, drugą można wyłączyć, aby zmniejszyć zużycie energii. Wyłączanie komory chłodzącej Gdy na wyświetlaczy komory chłodzącej widoczna jest temperatura, można wyłączyć komorę w następujący sposób: ➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2): – jeden raz dla dużej komory chłodzącej – dwa razy dla małej komory chłodzącej ✓ Miga wskazanie danej komory chłodzącej. ➤ Nacisnąć przycisk „ON/OFF” (rys. 3 1, strona 2). ✓ Na wyświetlaczu danej komory chłodzącej przez pięć sekund miga informacja „OFF”, a następnie się zatrzymuje. Włączanie komory chłodzącej Gdy na wyświetlaczy komory chłodzącej widoczne jest „OFF”, można włączyć komorę w następujący sposób: ➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2): – jeden raz dla dużej komory chłodzącej – dwa razy dla małej komory chłodzącej ✓ Miga wskazanie danej komory chłodzącej. ➤ Nacisnąć przycisk „ON/OFF” (rys. 3 1, strona 2). ✓ Na wyświetlaczu przez kilka sekund wyświetla się ustawiona wymagana tempe- ratura chłodzenia. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury. CFX75_95DZW--O-16s.book Seite 295 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

7.8 Aktywowanie sygnału WLAN dla opcjonalnej aplikacji

Lodówka może być sterowana poprzez WLAN za pomocą aplikacji, którą mogą Państwo zainstalować na kompatybilnym urządzeniu. Aplikacja posiada funkcje kontrolne, wyświetlania i alarmu. Więcej informacji znajduje się na stronie internetowej Dometic Państwa kraju (patrz na odwrotnej stronie). Proszę uwzględnić, że aplikacja może nie być dostępna w Państwa kraju. Nazwa WLAN lodówki kompresorowej rozpoczyna się od „CFX”. Ustawione domyślnie hasło brzmi „00000000”. Nazwę WLAN i hasło można dowolnie zmieniać. Włączanie/wyłączanie sygnału WLAN ➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2) sześciokrotnie. ➤ Przyciskami „UP +” (rys. 3 10, strona 2) lub „DOWN –” (rys. 3 9, strona 2) włączyć lub wyłączyć sygnał WLAN. ✓ Wyświetlacz przez kilka sekund wyświetli pożądane ustawienia. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

• W ustawieniach domyślnych nadajnik WLAN jest wyłączony. Pod- czas pierwszego uruchomienia oraz po każdej przerwie w dostawie prądu w celu umożliwienia korzystania z aplikacji należy włączyć nadajnik WLAN.

• Nadajnik WLAN pobiera niewielką ilość prądu. W celu osiągnięcia optymalnej wydajności energetycznej należy wyłączać nadajnik WLAN, jeśli nie jest on wykorzystywany. CFX75_95DZW--O-16s.book Seite 296 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

Przywracanie ustawień domyślnych WLAN Jeśli spersonalizowali Państwo ustawienia WLAN lodówki za pomocą aplikacji WLAN i zapomnieli Państwo hasła, w następujący sposób można przywrócić ustawienia domyślne lodówki: ➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2) sześciokrotnie. ➤ Wcisnąć przycisk „UP +” (rys. 3 10, strona 2) na minimum pięć sekund. ✓ Na wyświetlaczach kilkakrotnie mignie „rES”, zanim powrócą one do poprzed- niego stanu wyświetlania. ✓ Przywrócono ustawienia domyślne WLAN. Pozostałe informacje znajdą Państwo na stronie internetowej Dometic, z której pobrali Państwo aplikację.

7.9 Regulacja jasności wyświetlacza

W ciemnym otoczeniu można zmniejszyć jasność wyświetlacza. W celu regulacji jasności wyświetlaczy należy wykonać poniższe czynności: ➤ Należy włączyć przenośną lodówkę. ➤ Nacisnąć przycisk „SET” (rys. 3 4, strona 2) pięciokrotnie. ➤ Za pomocą przycisków „UP +” (rys. 3 7, strona 2) lub „DOWN –” (rys. 3 6, strona 2) ustawić jasność wyświetlaczy. ✓ Na wyświetlaczu pojawią się następujące informacje: d0 (ustawienia domyślne), d1 (umiarkowanie jasny), d2 (ciemny) ✓ Na wyświetlaczach przez kilka sekund przedstawiony jest ustawiony tryb. Wyświetlacze kilkakrotnie zamigają przed powrotem do wyświetlania aktualnej jasności.

• Ustawieniem domyślnym jasności wyświetlaczy jest d0 (domyślne).

• W razie wystąpienia zakłócenia jasność automatycznie ustawia się na d0 (domyślne). Po usunięciu zakłócenia aktywowany zostaje usta- wiony poziom jasności. CFX75_95DZW--O-16s.book Seite 297 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

7.10 Używanie wyłącznika awaryjnego

Wyłącznik awaryjny (rys. 4 3, strona 3) znajduje się pod panelem obsługi. Dla trybu normalnego przełącznik znajduje się w położeniu „NORMAL USE” (użycie nor- malne). ➤ W przypadku wystąpienia zakłócenia elektroniki sterującej wyłącznik przesunąć do położenia „EMERGENCY OVERRIDE” (uruchomienie awaryjne).

7.11 Przyłącze USB do ładowania

Przyłącze USB można wykorzystywać w celu ładowania małych urządzeń (np. telefonów komórkowych lub odtwarzaczy mp3). W tym celu wystarczy podłączyć do urządzenia kabel USB (nie wchodzi w zakres dostawy).

7.12 Wyłączanie lodówki

➤ Opróżnić urządzenie chłodnicze. ➤ Wyłączyć urządzenie chłodnicze. ➤ Wyciągnąć przewód przyłączeniowy. W przypadku gdy urządzenie chłodnicze nie będzie używane przez dłuższy czas: ➤ Pokrywę pozostawić lekko otwartą. To zapobiegnie powstawaniu nieprzyjem- nego zapachu. WSKAZÓWKA Gdy przełącznik znajduje się w położeniu „EMERGENCY OVERRIDE”, układ chłodzenia pracuje z pełną wydajnością. Zależnie od trybu działa- nia poszczególnych przegród w momencie przełączenia system używa jedną lub dwie przegrody jako zamrażarkę i/lub wyłącza jedną z nich. WSKAZÓWKA Należy się upewnić, że małe urządzenie podłączone do przyłącza USB nadaje się do zasilania 5 V/500 mA. CFX75_95DZW--O-16s.book Seite 298 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Obsługa

7.13 Rozmrażanie lodówki

Wilgotne powietrze może się osadzać na parownikach lub wewnątrz urządzenia chłodniczego w postaci szronu, który ogranicza wydajność chłodzenia. Należy więc w odpowiednim czasie rozmrażać urządzenie chłodnicze.

Aby rozmrozić urządzenie chłodnicze, należy postępować w następujący sposób: ➤ Wyjąć chłodzone produkty. ➤ Następnie włożyć je do innego urządzenia chłodniczego, tak aby pozostały zimne. ➤ Wyłączyć urządzenie chłodnicze. ➤ Pozostawić otwartą pokrywę. ➤ Wodę powstałą w wyniku rozmrażania należy wytrzeć.

7.14 Wymiana bezpiecznika prądu przemiennego

➤ Odłączyć zasilanie elektryczne od urządzenia chłodniczego. ➤ Wyciągnąć przewód przyłączeniowy. ➤ Wyjąć wkładkę bezpiecznikową (rys. 4 2, strona 3) np. wkrętakiem. ➤ Wymienić zepsuty bezpiecznik ceramiczny na nowy bezpiecznik ceramiczny tego samego typu i o tej samej wartości (4 A,250 V). ➤ Włożyć wkładkę bezpiecznikową do obudowy. ➤ Podłączyć zasilanie elektryczne od urządzenia chłodniczego. UWAGA! Niebezpieczeństwo uszkodzenia! Do usuwania warstw lodu i do oddzielania mocno zamrożonych artyku- łów od powierzchni zamrażarki nie wolno używać twardych lub ostrych narzędzi. NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem! Przed wymianą bezpiecznika urządzenia odłączyć zasilanie elektryczne i kabel przyłączeniowy. CFX75_95DZW--O-16s.book Seite 299 Montag, 14. August 2017 4:29 16PL Obsługa CFX75DZW, CFX95DZW

7.15 Wymiana bezpiecznika wtyczki prądu stałego

➤ Odkręcić obudowę kołka wtykowego (rys. 7 3, strona 4) od wtyczki (rys. 7 1, strona 4). ➤ Wymienić uszkodzony bezpiecznik (rys. 7 2, strona 4) na nowy bezpiecznik tego samego typu i o tej samej wartości (3AG, Fast Acting, 15 A). ➤ Złożyć wtyczkę w odwrotnej do podanej powyżej kolejności.

7.16 Wymiana płytki drukowanej

➤ Odłączyć zasilanie elektryczne od urządzenia chłodniczego. ➤ Wkrętakiem otworzyć przezroczystą osłonę (rys. 8 A, strona 4). ➤ Odkręcić śruby montażowe płytki drukowanej (rys. 8 B, strona 4). ➤ Odłączyć wtyczkę od płytki drukowanej (rys. 8 C, strona 4). ➤ Wymienić zepsutą płytkę drukowaną na nową. ➤ Wstawić nową płytę, postępując w kolejności odwrotnej niż podana w instrukcji dotyczącej usuwania płytki drukowanej. ➤ Ponownie umieścić przezroczystą osłonę w obudowie. ➤ Podłączyć zasilanie elektryczne od urządzenia chłodniczego. CFX75_95DZW--O-16s.book Seite 300 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Czyszczenie

➤ Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz. ➤ Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia. 9Usuwanie usterek OSTRZEŻENIE! Przed każdym czyszczeniem należy odłączyć urządzenie od sieci. UWAGA! Niebezpieczeństwo uszkodzenia!

• Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.

• Do czyszczenia nie należy używać agresywnych środków czyszczą- cych ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę. Usterka Możliwa przyczyna Proponowane rozwiązanieUrządzenie nie działa, nie świeci się dioda LED Brak napięcia wgnieździe samochodowym.W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe prądu stałego było napięcie.W gnieździe prądu przemiennego nie ma napięcia.Należy spróbować podłączyć urządzenie do innego gniazda wtykowego.Bezpiecznik urządzenia jest uszkodzony.Wymienić bezpiecznik urządzenia, patrz rozdz. „Wymiana bezpiecznika prądu przemiennego” na stronie 299.Zintegrowany zasilacz jest uszkodzony.Naprawę może wykonać tylko odpowiedni zakład serwisowy.Urządzenie nie chłodzi (wtyczka jest włożona, świeci się dioda LED „POWER”).Uszkodzona sprężarka. Naprawę może wykonać tylko odpowiedni zakład serwisowy. CFX75_95DZW--O-16s.book Seite 301 Montag, 14. August 2017 4:29 16PL Gwarancja CFX75DZW, CFX95DZW

10 Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,

• informacji o przyczynie reklamacji lub opisu wady. Urządzenie nie chłodzi (wtyczka jest włożona, dioda LED „POWER” miga pomarańczowym światłem, wyświetlacz jest wyłączony). Za wysoki tryb układu monitorowania stanu akumulatora Ustawić układ monitorowania stanu akumulatora na niższy tryb. Napięcie akumulatora jest niewystarczające. Należy również naładować akumulator. Podczas zasilania z gniazda prądu sta- łego: Zapłon jest włączony, urządzenie nie działa, nie świeci się dioda LED. Gniazdo prądu stałego jest zabrudzone. Powo- duje to nieprawidłowy styk elektryczny. Gdy wtyczka w gnieździe prądu stałego jest zbyt ciepła, należy oczyścić gniazdo. Innym powodem może być nieprawi- dłowo zmontowana wtyczka. Bezpiecznik wtyczki prądu stałego jest przepalony. Wymienić bezpiecznik wtyczki prądu stałego, patrz rozdz. „Wymiana bez- piecznika wtyczki prądu stałego” na stronie 300 Bezpiecznik pojazdu jest przepalony. Wymienić bezpiecznik samochodowy gniazda prądu stałego, uwzględniając przy tym informacje zawarte w instrukcji obsługi pojazdu. Na wyświetlaczu pojawia się komunikat o błędzie (np. „Err1”) i urządzenie nie chłodzi. Usterka spowodowała wyłączenie urządzenia Naprawę może wykonać tylko odpowiedni zakład serwisowy. Miga oświetlenie wewnętrzne przegrody. Pokrywę szuflady pozo- stawiono otwartą na ponad trzy minuty. Zamkną pokrywę przegrody. Usterka Możliwa przyczyna Proponowane rozwiązanie CFX75_95DZW--O-16s.book Seite 302 Montag, 14. August 2017 4:29 16PL CFX75DZW, CFX95DZW Utylizacja

11 Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. 12 Dane techniczne CFX75DZW CFX95DZWNr wyrobu: 9600001409, 96000014139600000480, 9600000163 Napięcie przyłączeniowe: 12/24 Vg i 100 – 240 Vw Prąd znamionowy: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 Vw: 0,93 A 240 V w: 0,38 A 12 Vg: 9,2 A24 Vg: 4,5 A100 V w: 1,10 A 240 V w: 0,45 A Zakres temperatury chłodzenia: od +10 °C do –22 °C (od +50 °F do –8 °F) Kategoria: 1Klasa efektywności energetycz- nej:

Zużycie energii: 105 kWh/rok 109 kWh/rok Pojemność brutto: Duża komora chłodząca:Mała komora chłodząca:45 l30 l54 l40,5 lPojemność użytkowa:Duża komora chłodząca:Mała komora chłodząca:43 l 27 l 50,5 l34,5 lKlasa klimatyczna: N, T Temperatura otoczenia: od +16 °C do +43 °C (od +61 °F do +110 °F) Emisja hałasu: 37 dB(A) Przyłącze USB: 5 Vg, 500 mA Pasmo częstotliwości (WiFi): 2,4 GHz CFX75_95DZW--O-16s.book Seite 303 Montag, 14. August 2017 4:29 16PL Dane techniczne CFX75DZW, CFX95DZW

Zawiera fluorowane gazy cieplarniane Hermetycznie zamknięte urządzenie Nie ma żadnych ograniczeń w zakresie używania funkcji WiFi urządzenia na terenie krajów UE. Moc wysokiej częstotliwości (WiFi):16 ± 1,5 dBm (802.11b CCK, 11 MBit/s)12 ± 1,5 dBm (802.11g OFDM,54 MBit/s)11 ± 1,5 dBm (802.11n HT20, MCS7)Czynnik chłodniczy: R134aIlość czynnika chłodzącego: 57 g 67 gEkwiwalent CO : 0,082 0,096 tpotencjał tworzenia efektu cie-plarnianego (GWP):

Wymiary (szer. x wys. x gł.) w mm W uchwytami:Bez uchwytów:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Waga: 31 kg 32 kgKontrola/certyfikaty: WSKAZÓWKA Przy temperaturze otoczenia wynoszącej powyżej 32 °C (90 °F) nie można osiągnąć minimalnej temperatury.
