KÄYTTÖOHJE CoolFreeze CFX 75DZW DOMETIC

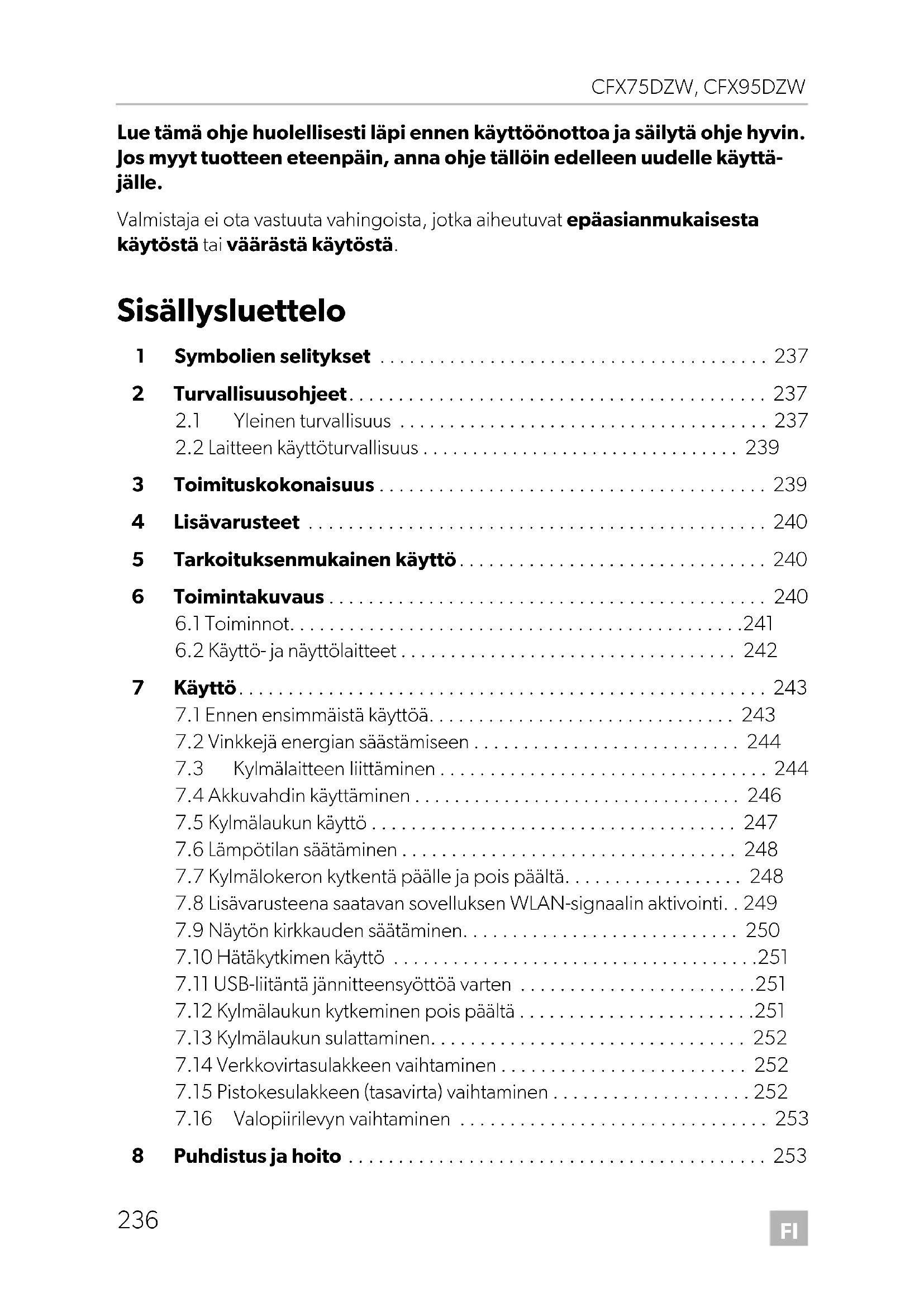

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttä- jälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237 2 Turvallisuusohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

2.1 Yleinen turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

2.2 Laitteen käyttöturvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

6.2 Käyttö- ja näyttölaitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

7 Käyttö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

7.1 Ennen ensimmäistä käyttöä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

7.2 Vinkkejä energian säästämiseen . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

7.3 Kylmälaitteen liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

7.4 Akkuvahdin käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246

7.7 Kylmälokeron kytkentä päälle ja pois päältä. . . . . . . . . . . . . . . . . . 248

7.8 Lisävarusteena saatavan sovelluksen WLAN-signaalin aktivointi. . 249

7.9 Näytön kirkkauden säätäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

7.10 Hätäkytkimen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .251

7.11 USB-liitäntä jännitteensyöttöä varten . . . . . . . . . . . . . . . . . . . . . . . .251

7.12 Kylmälaukun kytkeminen pois päältä . . . . . . . . . . . . . . . . . . . . . . . .251

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi. VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. CFX75_95DZW--O-16s.book Seite 237 Montag, 14. August 2017 4:29 16FI Turvallisuusohjeet CFX75DZW, CFX95DZW

• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasianmukai- sista korjauksista saattaa aiheutua huomattavia vaaroja.

• 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämättömiä, voivat käyttää tätä laitetta valvonnan alaisina tai kun heille on opetettu laitteen turvallinen käyttö ja he ovat ymmärtäneet siitä aiheutuvat vaarat.

• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

• Lapset eivät saa leikkiä laitteella.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

• Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumattomissa.

• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

• Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.

• Liittäkää laite vain seuraavalla tavalla: – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan – toimituskokonaisuuteen kuuluvalla AC -liitäntäjohdolla vaihtovirtaverkkoon

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen. CFX75_95DZW--O-16s.book Seite 238 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Toimituskokonaisuus

• Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysma- teriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteeseen.

2.2 Laitteen käyttöturvallisuus

• Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

• Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

• Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

• Älkää upottako laitetta koskaan veteen.

• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. 3 Toimituskokonaisuus Katso kuva 1, sivulla 2 Kohde Määrä Nimitys1 1 Kompressorikylmälaukku2 1 Tasavirtaliitäntäjohto3 1 Vaihtovirtaliitäntäjohto– 1 Käyttöohje CFX75_95DZW--O-16s.book Seite 239 Montag, 14. August 2017 4:29 16FI Lisävarusteet CFX75DZW, CFX95DZW

4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Dometic-verkkosivustossa (ks. takasivu) on tietoja WLAN-sovelluksesta sekä sen hal- linta-, näyttö- ja hälytystoiminnoista. Sovellus ei välttämättä ole saatavissa maassasi. 5 Tarkoituksenmukainen käyttö Kylmälaatikko sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen. Kylmälaatikko on tarkoitettu yhdistettäväksi:

• ajoneuvon, veneen tai asuntoauton tasavirtaverkkoon

• tasavirtaa syöttävään akkuun

• vaihtovirtaverkkoon Kylmälaite on tarkoitettu sisäkäyttöön ja vastaaviin käyttötarkoituksiin, esim.

• kauppojen, toimistojen ja muiden työpaikkojen henkilöstökeittiöihin

• hotellien, motellien ja muiden majoituspaikkojen vieraskäyttöön

• pitopalvelu- ja tukkukauppakäyttöön

6 Toimintakuvaus Kylmälaite pystyy jäähdyttämään tuotteita ja pitämään ne kylminä sekä pakastamaan niitä. Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, joita ei tarvitse huoltaa. Erikoisvahva eristys ja tehokas kompressori takaavat erityisen nopean jääh- dytyksen. Nimitys Tu o te n r o Yleinen kiinnityssarja (hihnajärjestelmä) CFX-UFK 9105304041 HUOMIO! Terveysriski! Tarkista, vastaako kylmälaitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää. CFX75_95DZW--O-16s.book Seite 240 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Toimintakuvaus

Kylmälaitteessa on kaksi erillistä lokeroa, joita voidaan säätää toisistaan erikseen. Kylmälaitetta voidaan käyttää kaikissa yhdistelmissä: Kylmälaite sopii liikkuvaan käyttöön. Kylmälaukkua voidaan kallistaa lyhytaikaisesti 30°, esimerkiksi venekäytössä.

• Verkkolaite, jossa on jännitteenvalitsin laitteen liittämiseksi vaihtovirtaan

• Kolmiportainen akkuvahti ajoneuvon akun suojaamiseen

• Näytössä näkyy lämpötila °C- ja °F-asteissa, ja se sammuu automaattisesti , jos akkujännite on alhainen

• Jokaisen lokeron omat asetukset, ohjaustoiminnot ja näytöt

• Lämpötilasäätö: Kahdella painikkeella 1 °C:n välein (ja 2 °F:n välein)

• Integroitu WLAN-lähetin, jonka ansiosta kylmälaitetta voidaan ohjata sovelluk- sella

• Ilmoitus kannen ollessa auki

• Virransyötön USB-liitäntä

• Taitettavat kantokahvat

• Kolme irrotettavaa säilytyskoria Suuri lokero Pieni lokero Kylmälokero Pakastelokero Pakastelokero Kylmälokero Kylmälokero Kylmälokero Pakastelokero Pakastelokero OHJE Kotelon pinta kannen tiivisteen alla voi tuntua lämpimältä. Tämä on nor- maalia, koska integroitu lämmitys estää kondensaatin muodostumisen. CFX75_95DZW--O-16s.book Seite 241 Montag, 14. August 2017 4:29 16FI Toimintakuvaus CFX75DZW, CFX95DZW

6.2 Käyttö- ja näyttölaitteet

Kansien lukitukset (kuva 2 1, sivulla 2) Ohjauspaneeli (kuva 3, sivulla 2) Kohde Nimitys Selitys 1ON OFF Kytkee kylmälaitteen päälle tai pois, kun painiketta painetaan yksi tai kaksi sekuntia

POWER ”P” Toimintailmaisin LED loistaa vihreänä: Kompressori on päällä LED loistaa oranssina: Kompressori on pois päältä LED vilkkuu oranssina: Näyttö sammutettiin automaattisesti, koska akkujännite on alhainen 3 ERROR LED vilkkuu punaisena: Käynnistetty kylmälaite ei ole käyttövalmis 4 SET Valitsee syöttötilan:

• Lämpötila (suuri / pieni kylmälokero)

• Lämpötilayksikkö °Celsius tai °Fahrenheit

• Näytön kirkkauden säätö

• WLAN-toiminnon kytkentä päälle tai pois päältä 5 Suuren lokeron jäähdytys Suuren kylmälokeron tilanäyttö LED loistaa sinisenä: Kylmälokero jäähdyttää LED ei loista: Kylmälokero ei jäähdytä 6 Suuren lokeron näyttö

• Suurta kylmälokeroa koskevien tietojen näyttö

• Näytössä näkyy ”OFF”, kun kylmälokero on pois päältä 7 Pienen lokeron näyttö

• Pientä kylmälokeroa koskevien tietojen näyttö

• Näytössä näkyy ”OFF”, kun kylmälokero on pois päältä 8 Pienen lokeron jäähdytys Pienen kylmälokeron tilanäyttö LED loistaa sinisenä: Kylmälokero jäähdyttää LED ei loista: Kylmälokero ei jäähdytä 9 DOWN – Napautus kerran pienentää valittua syöttöarvoa 10 UP + Napautus kerran suurentaa valittua syöttöarvoa CFX75_95DZW--O-16s.book Seite 242 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Käyttö

Liitännät, hätäkytkin (mikäli käytettävissä) ja USB-liitäntä (kuva 4, sivulla 3): 7Käyttö

7.1 Ennen ensimmäistä käyttöä

Kannen kätisyyden vaihtaminen Voit vaihtaa kannen kätisyyttä, jos haluat sen aukeavan toiselta puolelta. Toimi tätä varten seuraavasti: ➤ Avaa ja irrota kansi (kuva 5 A, sivulla 3). ➤ Poista kolme ruuvia kummastakin sivusaranasta (kuva 5 B, sivulla 3) ja irrota saranat. ➤ Poista muovisuojukset sivusaranoiden uusista kiinnityspaikoista pienellä ruuvi- meisselillä, ja kiinnitä muovisuojukset saranoiden entisiin kiinnityspaikkoihin. ➤ Kiinnitä sivusaranat uusiin paikkoihin. ➤ Poista kaksi muovisuojusta keskisaranan paikasta (kuva 6 A, sivulla 4). ➤ Poista neljä ruuvia keskisaranasta (kuva 6 B, sivulla 4) ja irrota sarana. Kohde Nimitys1 Vaihtovirtaliitäntä2 Sulakepidike3 Hätäkytkin4 Virransyötön USB-liitäntä5 Tasavirtaliitäntä OHJE Puhdista uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kap. ”Puhdistus ja hoito” sivulla 253). CFX75_95DZW--O-16s.book Seite 243 Montag, 14. August 2017 4:29 16FI Käyttö CFX75DZW, CFX95DZW

➤ Poista muovisuojus saranan uudesta kiinnityspaikasta pienellä ruuvimeisselillä, ja kiinnitä muovisuojus saranan entiseen kiinnityspaikkaan (kuva 6 C, sivulla 4). ➤ Kiinnitä keskisarana uuteen paikkaan. ➤ Aseta kannet vastakkaisella puolella oleviin saranoihin (kuva 6 D, sivulla 4). Lämpötilayksikön valinta Voit valita lämpötilan näytön °Celsius- ja °Fahrenheit-yksikköjen välillä. Toimi tätä varten seuraavasti: ➤ Kytke kylmälaite päälle. ➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2) kolme kertaa. ➤ Aseta lämpötilayksikkö °Celsius tai °Fahrenheit painikkeilla ”UP +” (kuva 3 10, sivulla 2) tai ”DOWN –” (kuva 3 9, sivulla 2),. ✓ Kumpikin näyttö näyttää asetetun lämpötilayksikön muutaman sekunnin ajan. Näytöt vilkkuvat muutaman kerran, ennen kuin ne palaavat tämänhetkisen lämpötilan näyttöön.

7.2 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

• Älkää avatko kylmälaitetta tarpeettoman usein.

• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

• Sulata kylmälaite heti, kun siihen on muodostunut jääkerros.

• Vältä tarpeettoman matalaa sisälämpötilaa.

7.3 Kylmälaitteen liittäminen

Liitäntä akkuun (ajoneuvo tai vene) Kylmälaukun käyttöjännite on 12 V g tai 24 Vg.

HUOMAUTUS! Vaurioitumisvaara! Irrota kylmälaukku ja muut sähköä kuluttavat laitteet akusta, ennen kuin lataat akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. CFX75_95DZW--O-16s.book Seite 244 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Käyttö

Kylmälaukku on varmuuden vuoksi varustettu elektronisella napaisuussuojauksella, joka suojaa kylmälaukkua väärältä napaisuudelta akkuliitännässä sekä oikosululta. Käytä sulakkeella varustettua tasavirtaliitäntäjohtoa

➤ Työnnä tasavirtaliitäntäjohto (kuva 1 2, sivulla 2) kylmälaukun tasavirtaliitäntään (kuva 4 5, sivulla 3). ➤ Yhdistä liitäntäjohto tasavirtapistorasiaan. Liitäntä vaihtovirtaverkkoon (esim. kotona tai toimistossa)

Kylmälaukuissa on integroitu, jännitteenvalitsimella varustettu monijänniteverkko- laite laitteen liittämiseksi vaihtovirtaan. Jännitteenvalitsimen avulla kylmälaite kytke- tään automaattisesti vaihtovirtakäytölle silloin kun se on liitetty vaihtovirtaverkkoon, vaikka tasavirtaliitäntäjohto olisi yhä liitettynä. Kun kylmälaukku siirtyy vaihtovirtakäytöstä akkukäyttöön, punainen LED voi syttyä hetkeksi. ➤ Työnnä vaihtovirtaliitäntäjohto (kuva 1 3, sivulla 2) kylmälaukun vaihtovirtaliitän- tään (kuva 4 1, sivulla 3). ➤ Yhdistä liitäntäjohto vaihtovirtapistorasiaan. HUOMAUTUS! Vaurioitumisvaara! Mukana tuleva tasavirtaliitäntäjohto on varustettu sulakkeella laitteen suojaamiseksi. Sulakkeella varustettua tasavirtaliitintä ei saa poistaa. Käytä virransyöttöön ainoastaan mukana tulevaa tasavirtaliitäntäjohtoa. VAARA! Sähköiskusta johtuva hengenvaara!

• Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa.

• Jos kylmälaitetta käytetään veneessä maihin vedetyn kaapelin välityk- sellä vaihtovirtaverkossa, vaihtovirtaverkon ja kylmälaitteen väliin täy- tyy aina kytkeä vikavirtasuojakytkin. Lisätietoja saat alan ammattilaisilta. CFX75_95DZW--O-16s.book Seite 245 Montag, 14. August 2017 4:29 16FI Käyttö CFX75DZW, CFX95DZW

7.4 Akkuvahdin käyttäminen

Kylmälaitteessa on monipykäläinen akkuvahti, joka suojelee ajoneuvon akkua syväpurkautumiselta, kun laite on liitetty tasavirtaverkkoon. Jos kylmälaitetta käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaite kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kylmälaite kytkeytyy päälle heti, kun akun lataustila on saavuttanut uudelleenkytken- täjännitteen.

Tilassa ”HIGH” akkuvahti reagoi nopeammin kuin tasoilla ”LOW” ja ”MED” (ks. seuraava taulukko). Vaihda akkuvahdin tila seuraavasti: ➤ Kytke kylmälaite päälle. ➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2) neljä kertaa. ➤ Aseta akkuvahdin tila painikkeilla ”UP +” (kuva 3 10, sivulla 2) tai ”DOWN

(kuva 3 9, sivulla 2),. ✓ Digitaalisessa näytössä näkyy: Lo (LOW), Πd (MED), Hi (HIGH) ✓ Näyttö näyttää asetetun tilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. HUOMAUTUS! Vaurioitumisvaara! Akkuun jää akkuvahdin suorittaman poiskytkennän jälkeen vain osa sen täydestä latauskapasiteetista. Vältä useita käynnistyksiä ja sähköä kulutta- vien laitteiden käyttämistä ilman pidempiä latausvaiheita. Huolehdi siitä, että akku ladataan uudelleen. Akkuvahdin tila LOW MED HIGH Poiskytkentäjännite 12 V:lla 10,1 V 11,4 V 11,8 V Uudelleenkytkentäjännite 12 V:lla 11,1 V 12,2 V 12,6 V Poiskytkentäjännite 24 V:lla 21,5 V 24,1 V 24,6 V Uudelleenkytkentäjännite 24 V:lla 23,0 V 25,3 V 26,2 V CFX75_95DZW--O-16s.book Seite 246 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Käyttö

7.5 Kylmälaukun käyttö

➤ Aseta kylmälaite tukevalle alustalle. Varmista, että tuuletusrakoja ei peitetä ja että lämmennyt ilma pääsee poistumaan hyvin.

➤ Liitä kylmälaite, ks. kap. ”Kylmälaitteen liittäminen” sivulla 244.

➤ Paina painiketta ”ON/OFF” (kuva 3 1, sivulla 2) yksi tai kaksi sekuntia. ✓ LED ”P” loistaa (kuva 3 2, sivulla 2). ✓ Näytöt (kuva 3 6 ja 7, sivulla 2) kytkeytyvät päälle ja näyttävät nykyisen jäähdytyslämpötilan. ✓ Asetetusta kylmälokeron lämpötilasta riippuen kylmälaite käynnistää yhden tai kummankin kylmälokeron jäähdytyksen. ✓ LEDit (kuva 3 5 ja 8, sivulla 2) loistavat, kun vastaava kylmälokero jäähtyy.

OHJE Kun kylmälaite saa virtansa käynnistysakusta, valitse akkuvahdin tilaksi ”HIGH”. Jos kylmälaite on liitetty erilliseen syöttöakkuun, akkuvahdin tilaksi riittää ”LOW”. HUOMAUTUS! Ylikuumenemisvaara! Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, ettei tuuletusaukkoja peitetä. Huolehdi siitä, että kylmälaite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. OHJE Aseta kylmälaite kuvassa esitetyllä tavalla (kuva 1, sivulla 2). Jos kylmälaukkua käytetään muussa asennossa, se saattaa vahingoittua. HUOMAUTUS! Liian alhaisesta lämpötilasta aiheutuu vaara! Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. OHJE Ajoneuvon akun kanssa käytettäessä näyttö sammuu automaattisesti, kun akkujännite on matala. LED ”P” vilkkuu oranssina. CFX75_95DZW--O-16s.book Seite 247 Montag, 14. August 2017 4:29 16FI Käyttö CFX75DZW, CFX95DZW

Kylmälaukun lukitseminen ➤ Sulje kansi. ➤ Paina lukituksia alaspäin (kuva 2 1, sivulla 2) kunnes kuulet niiden lukittuvan.

7.6 Lämpötilan säätäminen

➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2): – yhden kerran suurelle lokerolle – kaksi kertaa pienelle lokerolle ✓ Vastaavan kylmälokeron näyttö vilkkuu. ➤ Aseta jäähdytyslämpötila painikkeella ”UP +” (kuva 3 10, sivulla 2) tai ”DOWN –” (kuva 3 9, sivulla 2). Lämpötila voidaan asettaa niin, että kukin lokero toimii kylmälokerona tai pakaste- lokerona. ✓ Näyttö näyttää asetetun jäähdytyslämpötilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyt- töön.

7.7 Kylmälokeron kytkentä päälle ja pois päältä

Jos tarvitaan vain yhtä kylmälokeroa, toinen kylmälokero voidaan sammuttaa ener- gian säästämiseksi. Kylmälokeron kytkentä pois päältä Kun kylmälokeron näytössä näkyy lämpötila, kylmälokero voidaan kytkeä pois päältä seuraavalla tavalla: ➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2): – yhden kerran suurelle lokerolle – kaksi kertaa pienelle lokerolle OHJE – Hälytys ”Kansi auki” Jos kansi jää auki yli kolmeksi minuutiksi ja laite on päällä, vastaava sisävalo palaa, kunnes kansi suljetaan. OHJE Kummankin kylmälokeron lämpötilaksi voidaan asettaa enintään –22 °C. Valmistaja suosittelee normaalikäytön lämpötilaksi kuitenkin –15 °C ... –18 °C, sillä siten optimoidaan myös energiankulutus. CFX75_95DZW--O-16s.book Seite 248 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Käyttö

✓ Vastaavan kylmälokeron näyttö vilkkuu. ➤ Paina painiketta ”ON/OFF” (kuva 3 1, sivulla 2). ✓ Vastaavan kylmälokeron näytössä vilkkuu viisi sekuntia ”OFF”, minkä jälkeen ”OFF” näkyy yhtäjaksoisesti. Kylmälokeron kytkentä päälle Kun kylmälokeron näytössä näkyy ”OFF”, kylmälokero voidaan kytkeä päälle seuraa- valla tavalla: ➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2): – yhden kerran suurelle lokerolle – kaksi kertaa pienelle lokerolle ✓ Vastaavan kylmälokeron näyttö vilkkuu. ➤ Paina painiketta ”ON/OFF” (kuva 3 1, sivulla 2). ✓ Näyttö näyttää asetetun jäähdytyslämpötilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se vaihtaa tämänhetkisen lämpötilan näyt- töön.

7.8 Lisävarusteena saatavan sovelluksen WLAN-signaalin

aktivointi Kylmälaitetta voidaan ohjata WLAN-verkossa sovelluksella, joka voidaan asentaa yhteensopivalle laitteelle. Sovellus on varustettu hallinta-, näyttö- ja hälytystoimin- noilla. Katso lisätietoja maasi Dometic-verkkosivustolta (katso takasivu). Huomioi, että sovellus ei välttämättä ole käytettävissä maassasi. Kompressorikylmälaukun WLAN-nimi alkaa merkkisarjalla ”CFX”. Esiasetettu salasana on ”00000000”. Voit muuttaa WLAN-tunnusta ja salasanaa toiveittesi mukaisesti. WLAN-signaalin kytkentä päälle / pois päältä ➤ Paina ”SET”-painiketta (kuva 3 4, sivulla 2) kuusi kertaa. ➤ Kytke WLAN-signaali päälle tai pois päältä painikkeella ”UP +” (kuva 3 10, sivulla 2) tai ”DOWN –” (kuva 3 9, sivulla 2). ✓ Näyttö näyttää halutun asetuksen muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. CFX75_95DZW--O-16s.book Seite 249 Montag, 14. August 2017 4:29 16FI Käyttö CFX75DZW, CFX95DZW

WLAN-lähettimen tehdasasetusten palauttaminen Jos olet muuttanut kylmälaitteen WLAN-asetuksia WLAN-sovelluksella ja unohtanut salasanasi, voit palauttaa kylmälaitteen tehdasasetukset seuraavalla tavalla: ➤ Paina ”SET”-painiketta (kuva 3 4, sivulla 2) kuusi kertaa. ➤ Paina painiketta ”UP +” (kuva 3 10, sivulla 2) vähintään viisi sekuntia. ✓ Näytöissä vilkkuu muutaman kerran ”rES”, ennen kuin se palaa edelliseen esitykseen. ✓ WLAN-asetukset palautetaan tehdasasetuksiin. Katso lisätietoja Dometic-verkkosivustosta, josta latasit sovelluksen.

7.9 Näytön kirkkauden säätäminen

Pimeässä ympäristössä näyttöjen kirkkautta voidaan himmentää. Toimi seuraavalla tavalla näyttöjen kirkkauden säätämiseksi: ➤ Kytke kylmälaukku päälle. ➤ Paina painiketta ”SET” (kuva 3 4, sivulla 2) viisi kertaa. ➤ Aseta näyttöjen kirkkaus painikkeilla ”UP +” (kuva 3 7, sivulla 2) ja ”DOWN –” (kuva 3 6, sivulla 2). ✓ Näytössä näkyy seuraava näyttö: d0 (esiasetettu), d1 (keskikirkas), d2 (himmeä) ✓ Näytöt näyttävät asetetun tilan muutaman sekunnin ajan. Näytöt vilkkuvat muuta- man kerran, ennen kuin ne palaavat tämänhetkisen kirkkauden näyttöön.

• WLAN-lähetin on tehdasasetuksissa kytkettynä pois päältä. Ensim- mäisen käyttöönoton yhteydessä ja jokaisen virtakatkon jälkeen WLAN-lähetin täytyy kytkeä päälle, jotta App-sovellusta on mahdol- lista käyttää.

• WLAN-lähetin kuluttaa hyvin vähän virtaa. Varmista optimaalinen energiatehokkuus kytkemällä WLAN-lähetin pois päältä, kun se ei ole käytössä. OHJE

• Näyttöjen kirkkauden tehdasasetus on d0 (esiasetettu).

• Häiriön ilmetessä kirkkaus on automaattisesti d0 (esiasetettu). Häiriön poistamisen jälkeen säädetty kirkkaus on jälleen käytössä. CFX75_95DZW--O-16s.book Seite 250 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Käyttö

7.10 Hätäkytkimen käyttö

Hätäkytkin (kuva 4 3, sivulla 3) sijaitsee ohjauspaneelissa. Normaalikäyttöä varten kytkin on asennossa ”NORMAL USE” (normaali käyttö). ➤ Jos ohjauselektroniikassa ilmenee häiriö, työnnä kytkin asentoon ”EMERGENCY OVERRIDE” (hätäkäyttö).

7.11 USB-liitäntä jännitteensyöttöä varten

USB-liitäntää voidaan käyttää pienten laitteiden (esim. matkapuhelinten ja MP3-soittimien) lataamiseen. Jos haluat käyttää kylmälaitetta USB-laitteen kanssa, liitä USB-johto (ei sisälly toimitukseen) laitteeseen.

7.12 Kylmälaukun kytkeminen pois päältä

➤ Tyhjennä kylmälaite. ➤ Kytke kylmälaite pois päältä. ➤ Irrota liitäntäjohto. Jos poistat kylmälaitteen käytöstä pidemmäksi aikaa: ➤ Jätä kansi hieman raolleen. Näin estät hajujen muodostumisen. OHJE Kun kytkin on asennossa ”EMERGENCY OVERRIDE”, jäähdytysjärjes- telmä toimii täydellä jäähdytysteholla. Lokeroiden kytkennänaikaisesta käyttötilasta riippuen järjestelmä käyttää yhtä tai kumpaakin lokeroa pakastelokerona ja/tai kytkee toisen lokeron pois päältä. OHJE Varmista, että USB-liitäntään liitetty laite soveltuu käyttöön 5 V:n jännitteellä / 500 mA:n virralla. CFX75_95DZW--O-16s.book Seite 251 Montag, 14. August 2017 4:29 16FI Käyttö CFX75DZW, CFX95DZW

Ilmankosteus voi muodostaa haihduttimeen tai kylmälaitteen sisälle huurretta, joka heikentää jäähdytystehoa. Sulata kylmälaite ajoissa.

Sulata kylmälaite seuraavien ohjeiden mukaisesti: ➤ Ota kylmätavarat pois. ➤ Laita ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. ➤ Kytke kylmälaite pois päältä. ➤ Jätä kansi auki. ➤ Pyyhi sulamisvesi pois.

7.14 Verkkovirtasulakkeen vaihtaminen

➤ Erota kylmälaitteen virransyöttö. ➤ Vedä liitäntäjohdot irti. ➤ Työnnä sulakepesä (kuva 4 2, sivulla 3) esim. ruuvimeisselillä ulos. ➤ Vaihda viallinen lasisulake uuteen samantyyppiseen ja samanarvoiseen lasisulakkeeseen (4 A, 250 V). ➤ Paina sulakepesä takaisin runkoon. ➤ Liitä kylmälaitteen virransyöttö.

7.15 Pistokesulakkeen (tasavirta) vaihtaminen

➤ Kierrä kosketintappi (kuva 7 3, sivulla 4) irti pistokkeesta (kuva 7 1, sivulla 4). ➤ Vaihda viallinen sulake (kuva 7 2, sivulla 4) uuteen samantyyppiseen ja samanarvoiseen sulakkeeseen (3AG, nopea, 15 A). ➤ Kokoa pistoke käänteisessä järjestyksessä kokoon. HUOMAUTUS! Vaurioitumisvaara! Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. VAARA! Sähköiskusta johtuva hengenvaara! Erota virransyöttö ja liitäntäjohto, ennen kuin vaihdat sulakkeen. CFX75_95DZW--O-16s.book Seite 252 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Puhdistus ja hoito

7.16 Valopiirilevyn vaihtaminen

➤ Erota kylmälaitteen jännitteensyöttö. ➤ Avaa läpinäkyvä suojus ruuvimeisselillä (kuva 8 A, sivulla 4). ➤ Avaa piirilevyn kiinnitysruuvit (kuva 8 B, sivulla 4). ➤ Irrota pistoke piirilevystä (kuva 8 C, sivulla 4). ➤ Vaihda viallinen valopiirilevy uuteen. ➤ Aseta uusi piirilevy paikalleen noudattamalla piirilevyn irrottamisohjeissa kuvattuja toimenpiteitä päinvastaisessa järjestyksessä. ➤ Aseta läpinäkyvä suojus takaisin koteloon. ➤ Liitä kylmälaitteen virransyöttö. 8Puhdistus ja hoito

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan. VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. CFX75_95DZW--O-16s.book Seite 253 Montag, 14. August 2017 4:29 16FI Vianetsintä CFX75DZW, CFX95DZW

9 Vianetsintä Häiriö Mahdollinen syy Ratkaisuehdotus Kylmälaite ei toimi, LED ei pala. Ajoneuvon tasavirtapistorasiassa ei ole jännitettä. Useimmissa ajoneuvoissa virran täytyy olla päällä, jotta tasavirtapistorasia saa jännitettä. Vaihtovirtapistorasiassa ei ole jännitettä. Kokeile toista pistorasiaa. Laitteen sulake on palanut. Vaihda laitteen sulake, ks. kap. ”Verkko- virtasulakkeen vaihtaminen” sivulla 252. Sisäänrakennettu verkkolaite on rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Kylmälaite ei jäähdytä (pistoke on kiinnitetty, LED ”POWER” loistaa). Kompressori rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Kylmälaite ei jäähdytä (pistoke on kiinnitetty, LED ”POWER” vilkkuu oranssina, näyttö on kytketty pois). Akkuvahdin tila on liian korkea. Aseta akkuvahti matalampaan tilaan. Käyttöjännite ei riitä. Lataa akku tarvittaessa. Käytettäessä tasavirtapistorasiassa: Sytytys on päällä, laite ei toimi ja LED ei loista. Tasavirtapistorasian kehys on likainen. Tämän vuoksi sähköi- nen kontakti on heikko. Jos pistoke lämpenee tasavirtapisto- rasiassa hyvin lämpimäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahdollisesti koottu oikein. Tasavirtapistokkeen sulake on palanut. Vaihda tasavirtapistokkeen sulake, ks. kap. ”Pistokesulakkeen (tasavirta) vaihta- minen” sivulla 252. Ajoneuvon sulake on palanut. Vaihda ajoneuvon tasavirtapistorasian sulake (noudata ajoneuvon käyttöoh- jeita). Näytössä näkyy virheilmoitus (esim. ”Err1”), ja kylmälaite ei jäähdytä. Sisäinen käyttöhäiriö on sammuttanut kylmälaitteen. Vain valtuutettu asiakaspalveluliike voi korjata vian. Lokeron sisävalo vilkkuu. Lokeron kansi on ollut auki yli kolme minuuttia Sulje lokeron kansi. CFX75_95DZW--O-16s.book Seite 254 Montag, 14. August 2017 4:29 16FI CFX75DZW, CFX95DZW Tuotevastuu

10 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. 11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. CFX75_95DZW--O-16s.book Seite 255 Montag, 14. August 2017 4:29 16FI Tekniset tiedot CFX75DZW, CFX95DZW

Liitäntäjännite: 12/24 Vg ja 100–240 Vw Nimellisvirta: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 V w: 0,93 A 240 V w: 0,38 A 12 Vg: 9,2 A 24 Vg: 4,5 A 100 V w: 1,10 A 240 V w: 0,45 A Jäähdytysteho: +10 °C...–22 °C (+50 °F...–8 °F) Luokka: 1 Energiatehokkuusluokka: A+ Energiankulutus: 105 kWh/vuosi 109 kWh/vuosi Bruttotilavuus: Suuri kylmälokero: Pieni kylmälokero: 45 l 30 l 54 l 40,5 l Hyötytilavuus: Suuri kylmälokero: Pieni kylmälokero: 43 l 27 l 50,5 l 34,5 l Ilmastoluokka: N, T Ympäristön lämpötila: +16 °C ... +43 °C (+61 °F ... +110 °F) Melupäästöt: 37 dB(A) USB-liitäntä: 5 Vg, 500 mA Taajuuskaista (WiFi): 2,4 GHz Radiotaajuusteho (WiFi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s) 12 ± 1,5 dBm (802.11g OFDM,54 MBit/s) 11 ± 1,5 dBm (802.11n HT20, MCS7) Jäähdytysaine: R134a Jäähdytysainemäärä: 57 g 67 g

Sisältää fluorattuja kasvihuonekaasuja Ilmatiiviisti suljetulla laitteella Laitteen WiFi-toiminnan käytölle ei ole rajoituksia EU:n jäsenvaltioissa. Mitat (L x K x S), mmKäsikahvoilla:Ilman käsikahvoja:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Paino: 31 kg 32 kgTarkastus/sertifikaatit: OHJE Yli 32 °C:n (90 °F) ympäristölämpötilassa vähimmäislämpötilaa ei voida saavuttaa.
