NÁVOD K OBSLUZE CoolFreeze CFX 75DZW DOMETIC

2Bezpečnostné pokyny

2.1 Všeobecná bezpečnost’

• Nikdy nevyt’ahujte zástrčku zo zásuvky za pripojovací kábel.

• batérie s jednosmerným napätím

• Trojstupňový kontrolný snímač stavu batérie na ochranu batérie vozidla

• Nastavenie kontrolného snímača stavu batérie

• Teplé jedlá nechajte najprv ochladit’, pokým ich budete v zariadení udržiavat’ studené.

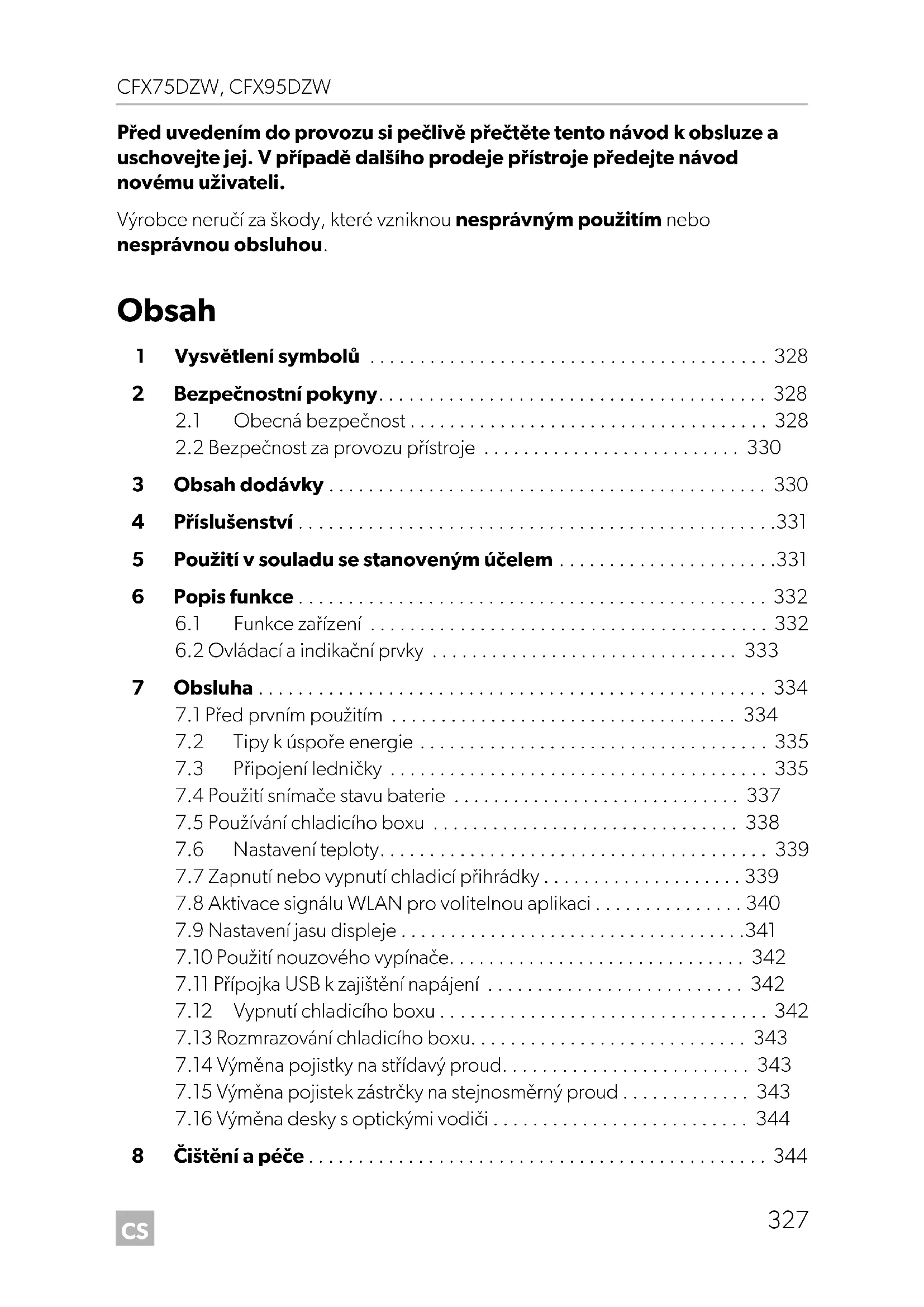

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli. Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou. Obsah 1 Vysvětlení symbolů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328 2 Bezpečnostní pokyny. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328

2.1 Obecná bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328

2.2 Bezpečnost za provozu přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . 330

• 3 Obsah dodávky p. 330
• 4 Příslušenství p. 331
• 5 Použití v souladu se stanoveným účelem p. 331
• 6Popis funkce p. 332

6.1 Funkce zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332

6.2 Ovládací a indikační prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333

7Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334

7.1 Před prvním použitím . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334

7.2 Tipy k úspoře energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

7.3 Připojení ledničky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

7.4 Použití snímače stavu baterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337

7.5 Používání chladicího boxu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 338

7.6 Nastavení teploty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339

7.7 Zapnutí nebo vypnutí chladicí přihrádky . . . . . . . . . . . . . . . . . . . . 339

7.10 Použití nouzového vypínače. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342

7.11 Přípojka USB k zajištění napájení . . . . . . . . . . . . . . . . . . . . . . . . . . 342

7.12 Vypnutí chladicího boxu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342

7.13 Rozmrazování chladicího boxu. . . . . . . . . . . . . . . . . . . . . . . . . . . . 343

7.14 Výměna pojistky na střídavý proud. . . . . . . . . . . . . . . . . . . . . . . . . 343

7.15 Výměna pojistek zástrčky na stejnosměrný proud . . . . . . . . . . . . . 343

7.16 Výměna desky s optickými vodiči . . . . . . . . . . . . . . . . . . . . . . . . . . 344

2 Bezpečnostní pokyny

2.1 Obecná bezpečnost

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.

• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení. NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. CFX75_95DZW--O-16s.book Seite 328 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Bezpečnostní pokyny

• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a/nebo znalostí, pokud budou pod dozorem nebo pokud byly poučeny o bezpečném použití přístroje a porozuměly nebezpečím, která z použití výrobku vyplývají.

• Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.

• Nenechávejte děti, aby si s přístrojem hrály!

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.

• Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.

• Přístroj odpojte od sítě: – Před každým čištěním a údržbou –Po každém použití

• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

• Ledničku připojte pouze následujícím způsobem: – Přívodním kabelem na stejnosměrný proud k palubní zásuvce stejnosměrného proudu ve vozidle – Nebo přívodním kabelem na střídavý proud k síti střídavého proudu

• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

• Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla. CFX75_95DZW--O-16s.book Seite 329 Montag, 14. August 2017 4:29 16CS Obsah dodávky CFX75DZW, CFX95DZW

• V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.

2.2 Bezpečnost za provozu přístroje

• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

• Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdále- nosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.

• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.

• Nikdy neponořujte přístroj do vody.

• Chraňte přístroje a kabely před horkem a vlhkem. 3 Obsah dodávky Viz obr. 1, strana 2 Poz. Množství Název1 1 Kompresorový chladicí box2 1 Přívodní kabel na stejnosměrný proud3 1 Přívodní kabel na střídavý proud– 1 Návod k obsluze CFX75_95DZW--O-16s.book Seite 330 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Příslušenství

4Příslušenství Dostupné jako příslušenství (není součástí dodávky): Na webové stránce Dometic (viz zadní strana) naleznete informace o aplikaci WLAN s kontrolními, zobrazovacími a poplašnými funkcemi. Aplikace nemusí být ve vaší zemi dostupná. 5 Použití v souladu se stanoveným účelem Chladicí box je vhodný ke chlazení a hlubokému chlazení potravin. Chladicí box je konstruován k použití v následujících provozních podmínkách:

• síť na stejnosměrný proud vozidla, lodi nebo obytného automobilu

• napájecí baterie na stejnosměrný proud

• síť na střídavý proud Chladnička je určena k použití v domácnostech a v podobných oblastech používání – například:

• v kuchyních personálu v obchodech, kancelářích a dalších pracovních oblastech;

• pro hosty v hotelech, motelech a dalších ubytovacích zařízeních;

• v penzionech se snídaní;

• ve stravovacích a podobných velkoobchodních aplikacích.

Název Č. výrobkuUniverzální upevňovací souprava (systém popruhů) CFX-UFK 9105304041 UPOZORNĚNÍ! Nebezpečí ohrožení zdraví! Zkontrolujte, zda chladicí výkon chladničky odpovídá požadavkům potravin nebo léčiv, které chcete skladovat. CFX75_95DZW--O-16s.book Seite 331 Montag, 14. August 2017 4:29 16CS Popis funkce CFX75DZW, CFX95DZW

6Popis funkce Lednička umožňuje chladit výrobky, udržovat je chladné a umožňuje také jejich hlu- boké chlazení. Chlazení je provedeno pomocí bezúdržbového chladicího okruhu s kompresorem. Extra silná izolace a výkonný kompresor zaručují mimořádně rychlé chlazení. Lednička má dvě samostatné přihrádky, které můžete nastavit nezávisle na sobě. Ledničku můžete používat ve všech kombinacích: Lednička je vhodná k mobilnímu využití. Chladicí box může být vystaven krátkodobému náklonu 30°, např. na lodích.

• Síťový zdroj k prioritnímu spínání k připojení ke zdroji střídavého proudu

• Třístupňový snímač baterie k ochraně baterie vozidla

• Displej se zobrazením teploty ve °C a °F se při nízkém provozním napětí automa- ticky vypne

• Nezávislá nastavení, kontroly a indikace pro každou přihrádku

• Nastavení teploty: Pomocí dvou tlačítek v krocích po 1 °C (nebo 2 °F)

• Integrovaný vysílač WLAN umožňuje ovládání pomocí aplikace

• Signalizace otevřených dvířek

• Přípojka USB k zajištění napájení

• Tři odnímatelné vnitřní koše Velká přihrádka Malá přihrádkaChladicí prostor Mrazicí boxMrazicí box Chladicí prostorChladicí prostor Chladicí prostorMrazicí box Mrazicí box POZNÁMKA Povrch krytu pod těsněním víka může být teplý na dotyk. To je normální, protože integrované topení zabraňuje tvorbě kondenzátu. CFX75_95DZW--O-16s.book Seite 332 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Popis funkce

6.2 Ovládací a indikační prvky

Zajištění víka (obr. 2 1, strana 2) Ovládací panel (obr. 3, strana 2) Poz. Název Vysvětlení 1ON OFF Zapnutí nebo vypnutí ledničky, pokud tlačítko podržíte jednu až dvě sekundy stisknuté

POWER „P“ Provozní kontrolka LED svítí zeleně: Kompresor je zapnutý LED svítí oranžově: Kompresor je vypnutý LED bliká oranžově: Byl automaticky vypnut displej, protože napětí baterie je příliš nízké 3 ERROR LED bliká červeně: Zapnutá lednička není připravena k provozu 4 SET Výběr režimu zadávání:

• Nastavení teploty (velká/malá chladicí přihrádka)

• Údaj ve °Celsia nebo ve °Fahrenheita

• Nastavení snímače baterie

• Nastavení jasu displeje

• Zapnutí nebo vypnutí WLAN 5 Chlazení velká přihrádka Indikace stavu velké chladicí přihrádky LED svítí modře: Chladicí přihrádka chladí LED nesvítí: Chladicí přihrádka nechladí 6 Indikace velká přihrádka

• Zobrazení informací o velké chladicí přihrádce

• Zobrazení hlášení „OFF“, pokud je chladicí přihrádka vypnutá 7 Indikace malá přihrádka

• Zobrazení informací o malé chladicí přihrádce

• Zobrazení hlášení „OFF“, pokud je chladicí přihrádka vypnutá 8 Chladicí přihrádka malá Indikace stavu malé chladicí přihrádky LED svítí modře: Chladicí přihrádka chladí LED nesvítí: Chladicí přihrádka nechladí 9 DOWN – Jedním klepnutím snížíte zadávanou hodnotu 10 UP + Jedním klepnutím zvýšíte zadávanou hodnotu CFX75_95DZW--O-16s.book Seite 333 Montag, 14. August 2017 4:29 16CS Obsluha CFX75DZW, CFX95DZW

Připojovací zdířka, nouzový vypínač (pokud je instalován) a přípojka USB (obr. 4, strana 3): 7Obsluha

7.1 Před prvním použitím

Změna strany otevírání víka Zavírání víka můžete otočit v případě, že si přejete, aby se víko otevíralo na druhou stranu. Postupujte takto: ➤ Otevřete víko a sundejte je (obr. 5 A, strana 3). ➤ Odšroubujte vždy tři šrouby bočních závěsů (obr. 5 B, strana 3) a závěsy odstraňte. ➤ Odstraňte plastová víčka z nového umístění závěsů pomocí malého šroubováku a instalujte je do otvorů pro závěsy na druhé straně. ➤ Instalujte závěsy do nového umístění. ➤ Odstraňte dvě plastová víčka ze závěsu uprostřed (obr. 6 A, strana 4). ➤ Odšroubujte čtyři šrouby prostředního závěsu (obr. 6 B, strana 4) a odstraňte závěs. ➤ Odstraňte plastové víčko z nového umístění závěsu pomocí malého šroubováku a instalujte je do otvoru pro závěsy na druhé straně (obr. 6 C, strana 4). Poz. Název1 Zdířka k připojení střídavého proudu2 Držák pojistek3 Nouzový vypínač4 Přípojka USB k zajištění napájení5 Zdířka k připojení střídavého proudu POZNÁMKA Dříve než uvedete novou ledničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 344). CFX75_95DZW--O-16s.book Seite 334 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Obsluha

➤ Instalujte prostřední závěs do nového umístění. ➤ Nasaďte víko do závěsů na protilehlé straně (obr. 6 D, strana 4). Výběr jednotek pro zobrazení teploty K zobrazování teploty můžete vybírat mezi °Celsia a °Fahrenheita. Postupujte takto: ➤ Zapněte ledničku. ➤ Stiskněte třikrát tlačítko „SET“ (obr. 3 4, strana 2). ➤ Nastavte pomocí tlačítek „UP +“ (obr. 3 10, strana 2) nebo „DOWN

(obr. 3 9, strana 2) jednotky °Celsia nebo °Fahrenheita. ✓ Na obou displejích se na několik vteřin zobrazí nastavené jednotky teploty. Displeje několikrát zablikají dříve, než se vrátí k zobrazení aktuální teploty.

7.2 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.

• Teplé pokrmy nechejte před uložením do chladničky vychladnout.

• Neotevírejte chladničku častěji, než je nezbytně nutné.

• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

• Odmrazte ledničku, jakmile se vytvoří vrstva ledu.

• Zabraňte vzniku zbytečně nízkých vnitřních teplot.

7.3 Připojení ledničky

Připojení k baterii (vozidla nebo lodi) Chladicí box můžete provozovat na napětí 12 Vg nebo 24 Vg.

Z bezpečnostních důvodů je chladicí box vybaven elektronickou ochranou proti přepólování, která chrání chladicí box před přepólováním při připojování baterie a před zkratem. POZOR! Nebezpečí poškození! Odpojte chladicí box a jiné spotřebiče od baterie dříve, než připojíte baterii k rychlonabíječce. Přepětí může poškodit elektronické systémy přístrojů. CFX75_95DZW--O-16s.book Seite 335 Montag, 14. August 2017 4:29 16CS Obsluha CFX75DZW, CFX95DZW

Použití připojovacího kabelu na stejnosměrný proud s pojistkou

➤ Zapojte přívodní kabel na stejnosměrný proud (obr. 1 2, strana 2) do zdířky stejnosměrného napětí chladicího boxu (obr. 4 5, strana 3). ➤ Připojte přívodní kabel k zásuvce na stejnosměrný proud. Připojení k síti střídavého proudu (např. doma nebo v kanceláři)

Chladicí boxy jsou vybaveny integrovaným multinapěťovým síťovým zdrojem s prioritním spínáním k připojení ke střídavému proudu. Použitím prioritního spínání je provedeno automatické přepnutí na provoz na střídavý proud, jakmile je přístroj připojen k síti na střídavý proud, i když je doposud připojen přívodní kabel stej- nosměrného proudu. Pokud se chladicí box přepne ze síťového napájení střídavým proudem na napájení baterií na stejnosměrný proud, může se červená LED krátce rozsvítit. ➤ Zapojte přívodní kabel na střídavý proud (obr. 1 3, strana 2) do zdířky střídavého napětí chladicího boxu (obr. 4 1,strana 3). ➤ Připojte přívodní kabel k zásuvce na střídavý proud. POZOR! Nebezpečí poškození! K ochraně přístroje je zástrčka dodaného přívodního kabelu na stej- nosměrný proud vybavena pojistkou. Neodstraňujte jištěnou zástrčku na stejnosměrný proud. Používejte výhradně dodaný přívodní kabel na stejnosměrný proud. NEBEZPEČÍ! Ohrožení života elektrickým proudem!

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.

• Pokud používáte ledničku na palubě lodi, která je připojena ke stří- davému proudu na souši, musíte vždy instalovat mezi síť a ledničku proudový chránič. Poraďte se s odborníkem. CFX75_95DZW--O-16s.book Seite 336 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Obsluha

7.4 Použití snímače stavu baterie

Lednička je vybavena několikastupňovým snímačem baterie, který chrání vaši baterii při připojování k síti stejnosměrného proudu před příliš hlubokým vypnutím. Pokud ledničku používáte ve vozidle s vypnutým zapalováním, dojde k samočinnému vypnutí ledničky, jakmile napájecí napětí poklesne pod předem definovanou hodnotu. Lednička se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.

V režimu „HIGH“ je snímač baterie aktivován rychleji než ve stupních „LOW“ a „MED“ (viz tabulka níže). K provedení změny režimu snímače baterie postupujte takto: ➤ Zapněte ledničku. ➤ Stiskněte čtyřikrát tlačítko „SET“ (obr. 3 4, strana 2). ➤ Nastavte pomocí tlačítek „UP +“ (obr. 3 10, strana 2) nebo „DOWN

(obr. 3 9, strana 2) režim snímače baterie. ✓ Na digitálním displeji se zobrazí následující hlášení: Lo (LOW), Πd (MED), HI (HIGH) ✓ Displej zobrazuje na několik sekund nastavený režim. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě.

POZOR! Nebezpečí poškození! Baterie nemá po vypnutí snímačem baterie svou plnou kapacitu. Neopa- kujte startování ani nepoužívejte elektrické spotřebiče bez delšího nabí- jení. Zajistěte nabití baterie. Režim snímače baterie LOW MED HIGH Vypínací napětí při 12 V 10,1 V 11,4 V 11,8 V Napětí k opětovnému zapnutí při 12 V 11,1 V 12,2 V 12,6 V Vypínací napětí při 24 V 21,5 V 24,1 V 24,6 V Napětí k opětovnému zapnutí při 24 V 23,0 V 25,3 V 26,2 V POZNÁMKA Pokud je lednička napájena ze startovací baterie, vyberte režim snímače baterie „HIGH“. Pokud je lednička připojena k napájecí baterii, stačí režim snímače „LOW“. CFX75_95DZW--O-16s.book Seite 337 Montag, 14. August 2017 4:29 16CS Obsluha CFX75DZW, CFX95DZW

7.5 Používání chladicího boxu

➤ Postavte ledničku na pevnou podložku. Dávejte pozor, aby nebyly nikdy zakryty větrací otvory, které slouží k odvádění zahřátého vzduchu.

➤ Připojte ledničku, viz kap. „Připojení ledničky“ na stranì 335.

➤ Stiskněte tlačítko „ON/OFF“ (obr. 3 1, strana 2) a podržte je jednu až dvě vteřiny stisknuté. ✓ Svítí LED „P“ (obr. 3 2, strana 2). ✓ Zapnou se displeje (obr. 3 6 a7, strana2) azobrazí aktuální teplotu chlazení. ✓ V závislosti na nastavené teplotě chladicí přihrádky začne lednička chladit jednu nebo obě přihrádky. ✓ LED (obr. 3 5 a 8, strana 2) svítí, pokud příslušná přihrádka chladí.

POZOR! Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo vznikající za provozu zařízení dostatečně odváděno. Pamatujte, že nesmějí být zakryty větrací otvory. Zajistěte, aby byla lednička postavena v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat. POZNÁMKA Postavte ledničku tak, jak je vidět na obrázku (obr. 1 , strana 2). Pokud budete ledničku používat v jiných polohách, může dojít k poškození přístroje. POZOR! Nebezpečí v případě příliš nízké teploty! Dbejte, aby byly v ledničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty. POZNÁMKA Za provozu s připojením k baterii se displej automaticky vypne, pokud je napětí baterie příliš nízké. Kontrolka LED „P“ bliká oranžově. CFX75_95DZW--O-16s.book Seite 338 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Obsluha

Uzamčení chladicího boxu ➤ Zavřete víko. ➤ Zatlačte zámky (obr. 2 1, strana 2) dolů tak, aby slyšitelně zacvakly.

7.6 Nastavení teploty

➤ Stiskněte tlačítko „SET“ (obr. 3 4, strana 2): – Jedno stisknutí pro velkou chladicí přihrádku – Dvě stisknutí pro malou chladicí přihrádku ✓ Indikace příslušné chladicí přihrádky bliká. ➤ Nastavte pomocí tlačítek „UP +“ (obr. 3 10, strana 2) a „DOWN –“ (obr. 3 9, strana 2) teplotu chlazení. Teplotu můžete nastavit tak, aby každá přihrádka pracovala jako chladicí při- hrádka nebo jako mrazicí box. ✓ Na displeji se zobrazí na několik sekund nastavená požadovaná teplota chlazení. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě.

7.7 Zapnutí nebo vypnutí chladicí přihrádky

Pokud budete potřebovat pouze jednu chladicí přihrádku, můžete druhou chladicí přihrádku vypnout tak, abyste šetřili energii. Vypnutí chladicí přihrádky Pokud je na displeji chladicí přihrádky zobrazena teplota, můžete chladicí přihrádku vypnout takto: ➤ Stiskněte tlačítko „SET“ (obr. 3 4, strana 2): – Jedno stisknutí pro velkou chladicí přihrádku – Dvě stisknutí pro malou chladicí přihrádku ✓ Indikace příslušné chladicí přihrádky bliká. POZNÁMKA – poplach „Otevřené víko“ Pokud necháte víko déle než tři minuty otevřené a přístroj je zapnutý, bliká příslušné vnitřní osvětlení, dokud víko nezavřete. POZNÁMKA Teplotu každé chladicí přihrádky můžete nastavit na –22 °C. Pro běžný provoz a optimální spotřebu energie doporučuje výrobce teplotu –15 °C až –18 °C. CFX75_95DZW--O-16s.book Seite 339 Montag, 14. August 2017 4:29 16CS Obsluha CFX75DZW, CFX95DZW

➤ Stiskněte tlačítko „ON/OFF“ (obr. 3 1, strana 2). ✓ Na indikátoru příslušné chladicí přihrádky bliká pět vteřin signalizace „OFF“, potom je indikováno „OFF“. Zapnutí chladicí přihrádky Pokud je na displeji chladicí přihrádky zobrazeno hlášení „OFF“, můžete chladicí přihrádku zapnout takto: ➤ Stiskněte tlačítko „SET“ (obr. 3 4, strana 2): – Jedno stisknutí pro velkou chladicí přihrádku – Dvě stisknutí pro malou chladicí přihrádku ✓ Indikace příslušné chladicí přihrádky bliká. ➤ Stiskněte tlačítko „ON/OFF“ (obr. 3 1, strana 2). ✓ Na displeji se zobrazí na několik sekund nastavená požadovaná teplota chlazení. Displej několikrát zabliká dříve, než přepne k zobrazení aktuální teploty.

7.8 Aktivace signálu WLAN pro volitelnou aplikaci

Ledničku můžete ovládat pomocí WLAN a příslušné aplikace, kterou můžete nainsta- lovat na kompatibilní zařízení. Aplikace je vybavena kontrolními, indikačními a poplašnými funkcemi. Bližší informace naleznete na domovské stránce společnosti Dometic ve vaší zemi (viz zadní strana). Pamatujte, že aplikace nemusí být ve vaší zemi dostupná. Název WLAN kompresorového chladicího boxu začíná „CFX“. Přednastavené heslo je „00000000“. Název v síti WLAN a heslo lze individuálně měnit. Zapnutí a vypnutí signálu WLAN ➤ Šestkrát stiskněte tlačítko „SET“ (obr. 3 4, strana 2). ➤ Zapněte pomocí tlačítek „UP +“ (obr. 3 10, strana 2) a „DOWN –“ (obr. 3 9, strana 2) signál WLAN. ✓ Na displeji se zobrazí na několik vteřin požadované nastavení. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě. CFX75_95DZW--O-16s.book Seite 340 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Obsluha

Reset WLAN do nastavení z výroby Pokud jste provedli personalizaci nastavení WLAN ledničky pomocí aplikace WLAN a zapomenuli jste heslo, můžete ledničku následujícím způsobem resetovat do výrobního nastavení: ➤ Šestkrát stiskněte tlačítko „SET“ (obr. 3 4, strana 2). ➤ Podržte tlačítko „UP+“ (obr. 3 10, strana 2) a podržte je minimálně pět vteřin stisknuté. ✓ Na displeji několikrát zabliká hlášení „rES“ a poté se vrátí do původního zobrazení. ✓ Nastavení WLAN se vrátí do původního nastavení z výroby. Další informace naleznete na domovské stránce společnosti Dometic, ze které jste si stáhli aplikaci.

7.9 Nastavení jasu displeje

Ve tmavém prostředí lze ztlumit jas displejů. Jas displejů nastavte tímto způsobem: ➤ Zapněte chladicí box. ➤ Stiskněte pětkrát tlačítko „SET“ (obr. 3 4, strana 2). ➤ Nastavte pomocí tlačítek „UP +“ (obr. 3 7, strana 2) nebo „DOWN –“ (obr. 3 6, strana 2) jas displejů. ✓ Na displeji se zobrazí následující hlášení: d0 (přednastaveno), d1 (středně světlé), d2 (tmavé) ✓ Displeje zobrazují na několik sekund nastavený režim. Displeje několikrát zablikají dříve, než se vrátí k zobrazení aktuálního jasu. POZNÁMKA

• V továrním nastavení je vysílač WLAN vypnutý. Abyste aplikaci mohli používat, během prvního uvedení do provozu a vždy po výpadku proudu je nutné vysílač WLAN zapnout.

• Vysílač WLAN má minimální odběr proudu. K dosažení optimálního energetického výkonu vypněte vysílač WLAN, pokud jej nepouží- váte. CFX75_95DZW--O-16s.book Seite 341 Montag, 14. August 2017 4:29 16CS Obsluha CFX75DZW, CFX95DZW

7.10 Použití nouzového vypínače

Nouzový vypínač (obr. 4 3, strana 3) je pod ovládacím panelem. Za běžného provozu je spínač v poloze „NORMAL USE“ (běžné použití). ➤ Pokud dojde k poruše řídicí elektroniky, přepněte přepínač do polohy „EMERGENCY OVERRIDE“ (nouzový režim).

7.11 Přípojka USB k zajištění napájení

Přípojku USB můžete použít k nabíjení drobných spotřebičů (např. mobilních telefonů a MP3). Pokud si přejete ledničku se zařízením USB, stačí připojit k zařízení kabel USB (není součástí dodávky).

7.12 Vypnutí chladicího boxu

➤ Vyprázdněte ledničku. ➤ Vypněte ledničku. ➤ Odpojte přívodní kabel. Pokud nebudete ledničku déle používat: ➤ Nechejte víko pootevřené. Zabráníte tak vzniku zápachů. POZNÁMKA

• Tovární nastavení jasu displejů je d0 (přednastaveno).

• Pokud dojde k poruše, je jas automaticky d0 (přednastaveno). Po odstranění poruchy se nastavený jas opět aktivuje. POZNÁMKA Pokud je přepínač přepnut do polohy „EMERGENCY OVERRIDE“, pra- cuje chladicí systém na plný výkon. V závislosti na provozním režimu jed- notlivých přihrádek v okamžiku přepnutí pracuje systém s jednou nebo oběma přihrádkami v režimu mrazicího boxu a vypne jednu z přihrádek. POZNÁMKA Zkontrolujte, zda je drobný spotřebič připojený k přípojce USB vhodný k provozu s napájením 5 V/500 mA. CFX75_95DZW--O-16s.book Seite 342 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Obsluha

7.13 Rozmrazování chladicího boxu

Vzdušná vlhkost se může srážet na výparníku nebo uvnitř ledničky formou jinovatky, která snižuje chladicí výkon. Ledničku včas odmrazte.

Při rozmrazování ledničky postupujte takto: ➤ Vyjměte obsah chladicího boxu. ➤ Uložte jej případně do jiné ledničky, aby zůstal v chladnu. ➤ Vypněte ledničku. ➤ Nechejte víko otevřené. ➤ Vytřete vodní kondenzát.

7.14 Výměna pojistky na střídavý proud

➤ Odpojte ledničku od napájení. ➤ Odpojte přívodní kabel. ➤ Uvolněte držák pojistek (obr. 4 2, strana 3) např. šroubovákem. ➤ Vyměňte vadnou skleněnou pojistku za novou stejného typu a se stejnou hodnotou (4 A, 250 V). ➤ Zatlačte držák pojistek opět do krytu. ➤ Připojte ledničku k napájení.

7.15 Výměna pojistek zástrčky na stejnosměrný proud

➤ Odšroubujte kryt kontaktních kolíků (obr. 7 3, strana 4) od zástrčky (obr. 7 1, strana 4). ➤ Vyměňte vadnou pojistku (obr. 7 2, strana 4) za novou stejného typu a o stejné hodnotě (3AG, Fast Acting, 15 A). ➤ Smontujte zástrčku v opačném pořadí. POZOR! Nebezpečí poškození! Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů tvrdé nebo špičaté nástroje. NEBEZPEČÍ! Ohrožení života elektrickým proudem! Před provedením výměny pojistek odpojte napájení a přívodní kabel. CFX75_95DZW--O-16s.book Seite 343 Montag, 14. August 2017 4:29 16CS Čištění a péče CFX75DZW, CFX95DZW

7.16 Výměna desky s optickými vodiči

➤ Odpojte ledničku od napájení. ➤ Pomocí šroubováku otevřete průhledný kryt (obr. 8 A, strana 4). ➤ Povolte montážní šrouby desky plošných spojů (obr. 8 B, strana 4). ➤ Vytáhněte konektor z desky plošných spojů (obr. 8 C, strana 4). ➤ Vadnou desku vyměňte za novou. ➤ Vložte novou desku provedením kroků návodu k odstranění desky v opačném pořadí. ➤ Nasaďte zpět transparentní kryt do tělesa. ➤ Připojte ledničku k napájení. 8Čištění apéče

➤ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem. ➤ Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje. VÝSTRAHA! Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě. POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.

• Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky. CFX75_95DZW--O-16s.book Seite 344 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Odstraňování poruch

9 Odstraňování poruch Závada Možná příčina Návrh řešení Lednička nefunguje, LED nesvítí. Zásuvka se stejnosměrným napětím ve vašem vozidle není pod napětím. Ve většině automobilů musíte nejprve spustit zapalování, aby byla zásuvka se stejnosměrným proudem pod napětím. V zásuvce se střídavým proudem není napětí. Zkuste to na jiné zásuvce. Vadná pojistka přístroje. Vyměňte pojistku přístroje, viz kap. „Výměna pojistky na střídavý proud“ na stranì 343. Integrovaný síťový zdroj je vadný. Opravu smí provést pouze certifikovaná provozovna zákaznického servisu. Lednička nechladí (zástrčka je připojená, svítí LED „POWER“). Vadný kompresor. Opravu smí provést pouze certifikovaná provozovna zákaznického servisu. Lednička nechladí (zástrčka je připojená, LED „POWER“ bliká oranžově, displej je vypnutý). Režim snímače baterie je nastaven na příliš vysoký stupeň. Nastavte na snímači baterie nižší stupeň. Nedostatečné napětí baterie. Případně nabijte baterii. V režimu provozu s připojením k zásuvce se stejnosměrným napětím: Zapalování je zapnuto, přístroj nefunguje aLED nesvítí. Objímka zásuvky stejnosměrného napětí je znečištěná. Následkem je špatný elektrický kontakt. Pokud je zástrčka v zásuvce stejnosměr- ného napájení velmi horká, buď očistěte objímku nebo zkontrolujte, zda je zástr- čka správně namontována. Pojistka zástrčky stejnosměrného napájení je propálená. Vyměňte pojistku zástrčky na stej- nosměrný proud, viz kap. „Výměna pojistek zástrčky na stejnosměrný proud“ na stranì 343 Pojistka vozidla je spálená. Vyměňte pojistku zásuvky stejnosměr- ného napájení (viz návod k obsluze vašeho vozidla). CFX75_95DZW--O-16s.book Seite 345 Montag, 14. August 2017 4:29 16CS Záruka CFX75DZW, CFX95DZW

10 Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,

• Uvedení důvodu reklamace nebo popis vady. 11 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. Na displeji se zobra-zuje chybové hlášení (např. „Err1“) a lednička nechladí.Interní provozní porucha vypnula ledničku.Opravu smí provést pouze certifikovaná provozovna zákaznického servisu.Vnitřní osvětlení některé z přihrádek bliká.Víko přihrádky zůstalo déle než tři minuty ote-vřené.Zavřete víko přihrádky.Závada Možná příčina Návrh řešení CFX75_95DZW--O-16s.book Seite 346 Montag, 14. August 2017 4:29 16CS CFX75DZW, CFX95DZW Technické údaje

Výr. č.: 9600001409,

Napájecí napětí: 12/24 Vg a 100–240 Vw Jmenovitý proud: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 V w 0,93 A 240 V w 0,38 A 12 Vg: 9,2 A 24 Vg: 4,5 A 100 V w 1,10 A 240 V w 0,45 A Chladicí výkon: +10 °C až –22 °C (+50 °F až –8 °F) Kategorie: 1 Energetická třída účinnosti: A+ Spotřeba energie: 105 kWh/rok 109 kWh/rok Obsah brutto: Velká chladicí přihrádka: Malá chladicí přihrádka: 45 l 30 l 54 l 40,5 l Užitečný obsah: Velká chladicí přihrádka: Malá chladicí přihrádka: 43 l 27 l 50,5 l 34,5 l Klimatická třída: N, T Okolní teplota: +16 °C až +43 °C (+61 °F až +110 °F) Hlukové emise: 37 dB(A) Přípojka USB: 5 Vg, 500 mA Frekvenční pásmo (WiFi): 2,4 GHz Vysokofrekvenční výkon (WiFi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s) 12 ± 1,5 dBm (802.11g OFDM, 54 MBit/s) 11 ± 1,5 dBm (802.11n HT20, MCS7) Chladicí prostředky: R134a Množství chladicího prostředku: 57 g 67 g Ekvivalent CO

: 0,082 t 0,096 t Potenciál skleníkových plynů (GWP):

Obsahuje fluorované skleníkové plyny Hermeticky uzavřeným zařízením V členských státech EU neexistují žádná omezení k používání funkce WiFi přístroje. Rozměry (Š x V x H) v mm S madly:Bez madel:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Hmotnost: 31 kg 32 kgZkouška/certifikáty: POZNÁMKA Za okolních teplot vyšších než 32 °C (90 °F) již nelze dosáhnout minimální teploty.
