CoolFreeze CFX 75DZW - Frigorífico DOMETIC - Manual de utilização gratuito

MANUAL DE UTILIZADOR CoolFreeze CFX 75DZW DOMETIC

Por favor, leia atentamente este manual antes da colocação em funciona- mento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador. O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta. Índice 1 Explicação dos símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102 2 Indicações de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

2.1 Segurança geral. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

2.2 Segurança durante a utilização do aparelho . . . . . . . . . . . . . . . . . .104

6.2 Elementos de comando e de indicação. . . . . . . . . . . . . . . . . . . . . .107

7Utilização. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

7.1 Antes da primeira utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

7.7 Desligar ou ligar um compartimento de refrigeração . . . . . . . . . . . 115

7.11 Conexão USB para a alimentação de tensão. . . . . . . . . . . . . . . . . . 118

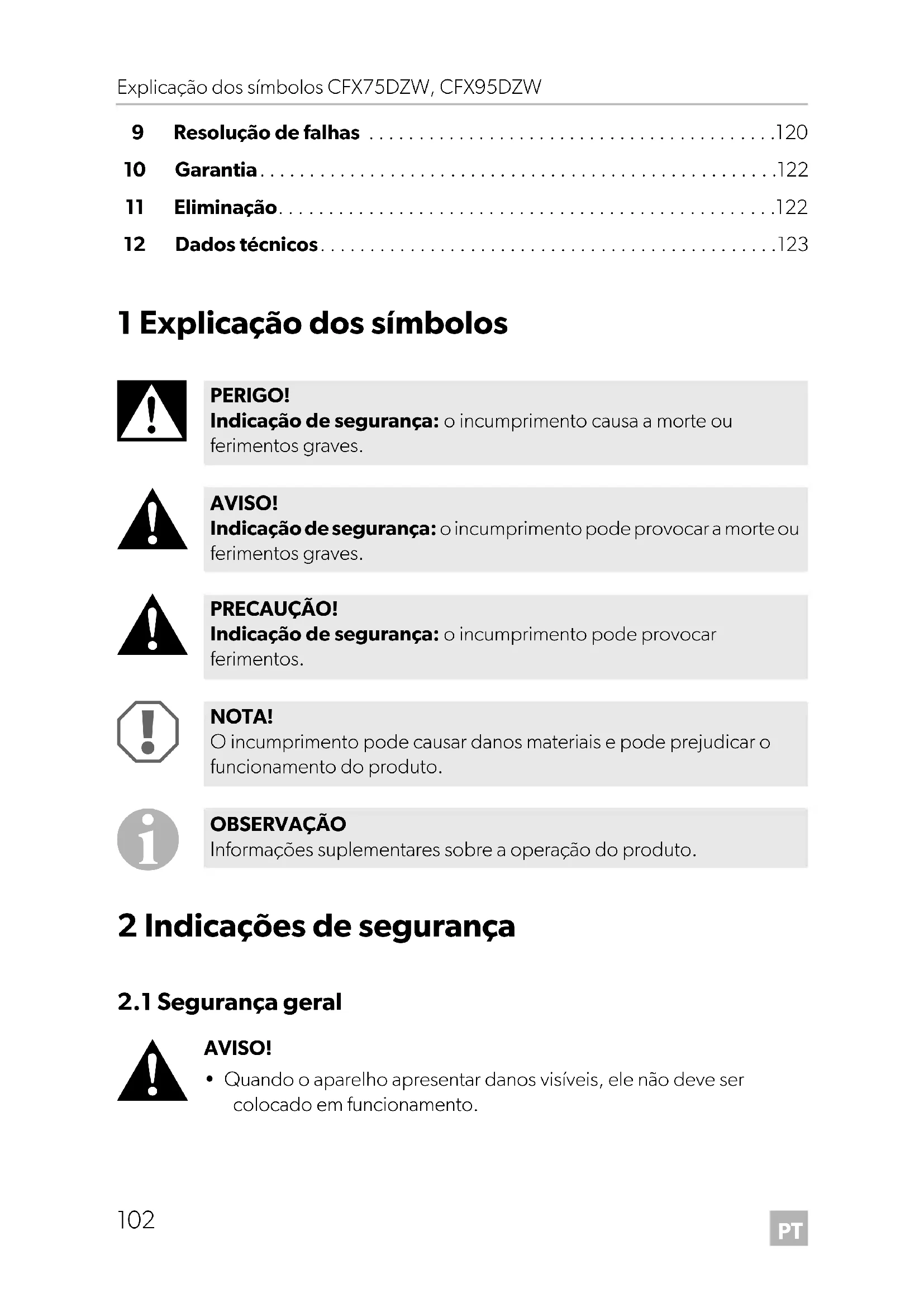

2 Indicações de segurança

• Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento. PERIGO! Indicação de segurança: o incumprimento causa a morte ou ferimentos graves. AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto. OBSERVAÇÃO Informações suplementares sobre a operação do produto. CFX75_95DZW--O-16s.book Seite 102 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Indicações de segurança

• Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.

• As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou com insuficiente experiência e conheci- mento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e tenham compreendido os perigos dele resultantes.

• A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.

• As crianças não podem brincar com o aparelho.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

• Guarde e utilize o aparelho fora do alcance de crianças com idade inferior a 8 anos.

• Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.

• Separe o aparelho da rede – antes de cada limpeza e conservação – após cada utilização

• Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.

• Compare a indicação da tensão na placa de características com a alimentação de energia existente.

• Conecte o aparelho apenas do seguinte modo: – com o cabo de ligação DC à tomada de bordo DC no veículo. – ou com o cabo de ligação de AC à rede de corrente alternada

• Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.

• Se a geleira estiver ligada à tomada DC: Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido. CFX75_95DZW--O-16s.book Seite 103 Montag, 14. August 2017 4:29 16PT Indicações de segurança CFX75DZW, CFX95DZW

• Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar des- carregada.

• A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.

• Este aparelho contém ciclopentano inflamável no isolamento. Os gases no material de isolamento requerem um processo de eliminação especial. No final da sua vida útil, entregue o aparelho num ponto de eliminação apropriado.

2.2 Segurança durante a utilização do aparelho

• Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.

• Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.

• Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).

• Perigo de sobreaquecimento! Tenha sempre atenção para que o calor gerado durante o funciona- mento possa ser dissipado adequadamente. Certifique-se de que o aparelho está posicionado com uma distância suficiente em relação a paredes ou objectos de modo a que o ar possa circular livremente.

• Tenha atenção para que as aberturas de ventilação não sejam cobertas.

• Não verta líquidos ou gelo para dentro do recipiente interior.

• Nunca mergulhe o aparelho em água.

3 Material fornecido Ver fig. 1, página 2 4Acessórios Disponível como acessório (não incluído no material fornecido): Na página Internet da Dometic (ver verso) encontra informações sobre uma aplica- ção WLAN com funções de controlo, indicação e alarme. Possivelmente a aplicação não está disponível no seu país. 5Utilização adequada A geleira é adequada para refrigerar e congelar géneros alimentícios. A geleira está concebida para a operação:

• numa rede de corrente contínua de um veículo, embarcação ou autocaravana

• com uma bateria de alimentação de corrente contínua

• numa rede de corrente alternada A geleira foi concebida para a utilização doméstica e outras áreas de utilização seme- lhantes como por exemplo

• em copas de lojas, escritórios e outras áreas de trabalho

• na agricultura Pos. Quantidade Designação 1 1 Geleira com compressor 2 1 Cabo de conexão de corrente contínua 3 1 Cabo de conexão de corrente alternada – 1 Manual de instruções Designação N.º art. Kit de fixação universal (sistema de cinto) CFX-UFK 9105304041 CFX75_95DZW--O-16s.book Seite 105 Montag, 14. August 2017 4:29 16PT Descrição do funcionamento CFX75DZW, CFX95DZW

• em pensões com pequeno-almoço

• no Catering e outras utilizações semelhantes no comércio grossista

6 Descrição do funcionamento O aparelho de refrigeração pode refrigerar produtos e mantê-los frios, assim como congelá-los. A refrigeração é feita através de um circuito de refrigeração com com- pressor que não carece de manutenção. O isolamento extra-resistente e o eficiente compressor garantem uma refrigeração especialmente rápida. O aparelho de refrigeração possui dois compartimentos separados que podem ser configurados de forma independente. O aparelho de refrigeração pode ser utili- zado em todas as combinações: O aparelho de refrigeração é adequado para a utilização móvel. A geleira pode ser exposta a uma inclinação temporária de 30°, por exemplo, durante a utilização em embarcações.

PRECAUÇÃO! Perigo para a saúde! Por favor, verifique se a potência de refrigeração do aparelho de refrige- ração cumpre os requisitos dos alimentos ou dos medicamentos que pretende refrigerar. Compartimento grande Compartimento pequenoCompartimento de refrigeração CongeladorCongelador Compartimento de refrigeraçãoCompartimento de refrigeração Compartimento de refrigeraçãoCongelador Congelador OBSERVAÇÃO A superfície da caixa por baixo da vedação da tampa pode transmitir a sensação de quente ao toque. Isso é normal, visto que o aquecimento integrado evita a formação de condensação. CFX75_95DZW--O-16s.book Seite 106 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Descrição do funcionamento

6.1 Âmbito de funções

• Fonte de alimentação com ligação prioritária à corrente alternada

• Monitorizador da bateria com três níveis para proteção da bateria do veículo

• Monitor com indicação de temperatura em °C e °F que se desliga automatica- mente em caso de uma tensão da bateria baixa

• Configurações independentes, controlos e indicações para cada compartimento

• Regulação da temperatura: Com dois botões em passos de 1 °C (e passos de 2 °F)

• Emissor WLAN integrado, com comando através da aplicação

• É sinalizada uma tampa aberta

• Conexão USB para a fonte de alimentação

• Interruptor de emergência

• Três cestos removíveis

6.2 Elementos de comando e de indicação

Bloqueios das tampas (fig. 2 1, página 2) Painel de controlo (fig. 3, página 2) Pos. Designação Explicação 1ON OFF Liga ou desliga o aparelho de refrigeração quando o botão é pressionado durante um ou dois segundos

POWER “P” Indicação de funcionamento LED acende a verde: compressor ligado LED acende a cor de laranja: compressor desligado LED pisca a cor de laranja: monitor foi desligado automatica- mente porque a tensão da bateria está baixa 3 ERROR LED pisca a vermelho: o aparelho de refrigeração está ligado mas não está em condições de funcionamento CFX75_95DZW--O-16s.book Seite 107 Montag, 14. August 2017 4:29 16PT Descrição do funcionamento CFX75DZW, CFX95DZW

4 SET Seleciona o modo de introdução:

• Regulação da temperatura (compartimento de refrigeração grande/pequeno)

• Indicação em °Centígrados ou °Fahrenheit

• Regular o monitorizador da bateria

• Configurar a luminosidade do monitor

• Liga ou desliga a WLAN 5 Refrigeração - grande Indicação de estado do compartimento de refrigeração grande LED acende a azul: o compartimento de refrigeração refrigera LED não acende: o compartimento de refrigeração não refrigera 6 Indicação - grande

• Exibe informações sobre o compartimento de refrigeração grande

• Exibe “OFF” quando o compartimento de refrigeração está desligado 7 Indicação - pequeno

• Exibe as informações sobre o compartimento de refrigeração pequeno

• Exibe “OFF” quando o compartimento de refrigeração está desligado 8 Refrigeração - pequeno Indicação de estado do compartimento de refrigeração pequeno LED acende a azul: o compartimento de refrigeração refrigera LED não acende: o compartimento de refrigeração não refrigera 9 DOWN – Ao tocar uma vez, diminui o valor introduzido selecionado 10 UP + Ao tocar uma vez, aumenta o valor introduzido selecionado Pos. Designação Explicação CFX75_95DZW--O-16s.book Seite 108 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

Tomadas de ligação, interruptor de emergência (caso existente) e conexão USB (fig. 4, página 3): 7Utilização

7.1 Antes da primeira utilização

Inverter o encosto da tampa É possível inverter o encosto da tampa se pretender abrir a tampa para o outro lado. Para esse efeito, proceda do seguinte modo: ➤ Abra as tampas e retire-as (fig. 5 A, página 3). ➤ Remova respetivamente os três parafusos das dobradiças laterais (fig. 5 B, página 3) e retire as dobradiças. ➤ Remova as coberturas de plástico das posições das charneiras laterais novas com a ajuda de uma chave de parafusos e volte a colocá-las nas posições antigas das dobradiças. ➤ Coloque as dobradiças laterais nas novas posições. ➤ Remova as duas coberturas de plástico da posição central da dobradiça (fig. 6 A, página 4). ➤ Remova os quatro parafusos da dobradiça central (fig. 6 B, página 4) e retire a dobradiça. Pos. Designação1 Tomada de corrente alternada2 Porta-fusíveis3 Interruptor de emergência4 Conexão USB para a fonte de alimentação5 Tomada de corrente contínua OBSERVAÇÃO Por motivos de higiene, antes de colocar o novo aparelho de refrigera- ção em funcionamento, deve limpar o seu interior e exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 120). CFX75_95DZW--O-16s.book Seite 109 Montag, 14. August 2017 4:29 16PT Utilização CFX75DZW, CFX95DZW

➤ Remova a cobertura de plástico da nova posição da dobradiça com a ajuda de uma pequena chave de parafusos e volte a colocá-la na posição antiga da dobra- diça (fig. 6 C, página 4). ➤ Coloque a dobradiça central na nova posição. ➤ Coloque as tampas nas dobradiças do lado oposto (fig. 6 D, página 4). Selecionar a unidade de temperatura Poderá selecionar a indicação de temperatura entre os valores para °Centígrados e °Fahrenheit. Para esse efeito, proceda do seguinte modo: ➤ Ligue o aparelho de refrigeração. ➤ Prima três vezes o botão “SET” (fig. 3 4, página 2). ➤ Regule a unidade de temperatura para graus centígrados ou graus Fahrenheit com os botões “UP +” (fig. 3 10, página 2) ou “DOWN –” (fig. 3 9, página 2). ✓ Ambos os monitores indicam, durante alguns segundos, a unidade de tempera- tura selecionada. Os monitores piscam algumas vezes antes de voltarem a apre- sentar a temperatura atual.

7.2 Sugestões para poupar energia

• Escolha um local de utilização bem arejado e protegido de raios solares.

• Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.

• Não abra a geleira mais do que as vezes necessárias.

• Não deixe a geleira aberta mais tempo do que o necessário.

• Descongele o aparelho de refrigeração logo que se formar uma camada de gelo.

• Evite uma temperatura interna desnecessariamente baixa.

7.3 Conectar o aparelho de refrigeração

Ligar a uma bateria (veículo ou embarcação) A geleira pode funcionar com 12 V g ou 24 Vg.

NOTA! Perigo de danos! Desligue a geleira e outros consumidores da bateria antes de carregar a mesma com um carregador rápido. As sobretensões podem danificar o sistema eletrónico dos aparelhos. CFX75_95DZW--O-16s.book Seite 110 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

Para efeitos de segurança, a geleira está equipada com uma proteção eletrónica contra a inversão da polaridade quando é ligada à bateria e que também protege a geleira contra curto-circuitos. Utilizar o cabo de conexão de corrente contínua com fusível

➤ Insira o cabo de conexão de corrente contínua (fig. 1 2, página 2) na ficha da alimentação de corrente contínua da geleira (fig. 4 5, página 3). ➤ Ligue o cabo de conexão à tomada de corrente contínua. Conectar a uma rede de corrente alternada (p. ex. em casa ou no escritório)

As geleiras possuem uma fonte de alimentação integrada para múltiplas tensões com ligação prioritária para a conexão à corrente alternada. Graças à ligação priori- tária, é realizada automaticamente a comutação para o funcionamento com corrente alternada quando o aparelho estiver ligado a uma rede de corrente alternada e mesmo se o cabo de conexão de corrente contínua ainda estiver conectado. Se a geleira comutar de uma alimentação de corrente alternada para uma alimentação com bateria de corrente contínua, o LED vermelho pode acender por breves instantes. ➤ Insira o cabo de conexão de corrente alternada (fig. 1 3, página 2) na ficha da alimentação de corrente alternada da geleira (fig. 4 1, página 3). ➤ Ligue o cabo de conexão à tomada de corrente alternada. NOTA! Perigo de danos! Para proteger o aparelho, a ficha do cabo de conexão de corrente con- tínua fornecido está equipada com um fusível. Não remova a ficha de corrente contínua protegida. Utilize exclusivamente o cabo de conexão de corrente contínua forne- cido. PERIGO! Perigo de morte devido a choque elétrico!

• Nunca manipule as fichas e os interruptores quando tiver as mãos molhadas ou quando tiver os pés em pavimento molhado.

• Se estiver a utilizar o aparelho de refrigeração a bordo de uma embarcação com ligação a uma rede de corrente alternada em terra firme, deverá sempre instalar um interruptor de segurança de cor- rente residual entre a rede de corrente alternada e o aparelho de refrigeração. Solicite o parecer de um técnico especializado. CFX75_95DZW--O-16s.book Seite 111 Montag, 14. August 2017 4:29 16PT Utilização CFX75DZW, CFX95DZW

7.4 Utilizar o monitorizador da bateria

O aparelho de refrigeração está equipado com um monitorizador da bateria que protege a bateria do veículo contra um descarregamento demasiado profundo. Se o aparelho de refrigeração for operado com a ignição do veículo desligada, o aparelho de refrigeração desliga-se automaticamente logo que a tensão de alimen- tação descer abaixo de um valor ajustável. O aparelho de refrigeração liga-se nova- mente assim que a tensão de reativação for alcançada através do carregamento da bateria.

No modo “HIGH”, o monitorizador da bateria é mais rapidamente ativado do que nos níveis “LOW” e “MED” (ver seguinte tabela). Para alterar o modo do monitorizador da bateria, proceda do seguinte modo: ➤ Ligue o aparelho de refrigeração. ➤ Prima quatro vezes o botão “SET” (fig. 3 4, página 2). ➤ Regule com os botões “UP +” (fig. 3 10, página 2) ou “DOWN –” (fig. 3 9, página 2), o modo do monitorizador da bateria. ✓ No monitor digital é exibida a seguinte informação: Lo (LOW), Πd (MED), HI (HIGH) ✓ O monitor indica, durante alguns segundos, o modo ajustado. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual. NOTA! Perigo de danos! Quando a bateria é desligada através do monitorizador da bateria deixa de dispor da sua capacidade de carregamento completa. Evite arran- ques contínuos ou por em funcionamento outros consumidores de energia sem ter carregado bem a bateria. Garanta que a bateria é recar- regada. Modo do monitorizador da bateria LOW MED HIGH Tensão de desconexão a 12 V 10,1 V 11,4 V 11,8 V Tensão de reativação a 12 V 11,1 V 12,2 V 12,6 V Tensão de desconexão a 24 V 21,5 V 24,1 V 24,6 V Tensão de reativação a 24 V 23,0 V 25,3 V 26,2 V CFX75_95DZW--O-16s.book Seite 112 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

➤ Pouse o aparelho de refrigeração sobre uma superfície estável. Tenha atenção para que as aberturas de ventilação não sejam cobertas e o ar aquecido possa sair adequadamente.

➤ Ligue o aparelho de refrigeração, ver capítulo “Conectar o aparelho de refrigera- ção” na página 110.

➤ Mantenha o botão “ON/OFF” (fig. 3 1, página 2) premido durante um a dois segundos. ✓ O LED “P” acende (fig. 3 2, página 2). ✓ Os indicadores (fig. 3 6 e 7, página 2) ligam-se e indicam a temperatura de refrigeração atual. ✓ Em função da temperatura do compartimento de refrigeração regulada, o apare- lho de refrigeração inicia com a refrigeração de um ou dois compartimentos de refrigeração. OBSERVAÇÃO Se o aparelho de refrigeração for alimentado pela bateria de arranque, selecione o modo do monitorizador da bateria “HIGH”. Se o aparelho de refrigeração estiver conectado a uma bateria de alimentação, é sufi- ciente o modo do monitorizador da bateria “LOW”. NOTA! Perigo de sobreaquecimento! Tenha sempre atenção para que o calor gerado durante o funciona- mento seja dissipado adequadamente. Certifique-se de que as abertu- ras de ventilação não ficam cobertas. Certifique-se de que o aparelho de refrigeração está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular livremente. OBSERVAÇÃO Coloque o aparelho de refrigeração como ilustrado na (fig. 1, página 2). Se colocar o aparelho de refrigeração em funcionamento noutra posição, pode danificar o mesmo. NOTA! Perigo devido a temperatura demasiado baixa! Certifique-se de que no aparelho de refrigeração apenas se encontram objetos ou produtos que possam ser refrigerados à temperatura sele- cionada. CFX75_95DZW--O-16s.book Seite 113 Montag, 14. August 2017 4:29 16PT Utilização CFX75DZW, CFX95DZW

✓ Os LED (fig. 3 5 e 8, página 2) acendem-se quando o respetivo compartimento de refrigeração está a refrigerar.

Bloquear a geleira ➤ Feche as tampas. ➤ Pressione os bloqueios (fig. 2 1, página 2) para baixo até os mesmos encaixarem de forma audível.

➤ Prima o botão “SET” (fig. 3 4, página 2): – uma vez para o compartimento de refrigeração grande – duas vezes para o compartimento de refrigeração pequeno ✓ A indicação do respetivo compartimento de refrigeração pisca. ➤ Regule a temperatura de refrigeração com os botões “UP +” (fig. 3 10, página 2) e “DOWN –” (fig. 3 9, página 2). Poderá regular a temperatura de tal forma que cada compartimento trabalhe como compartimento de refrigeração ou congelador. ✓ O monitor indica, durante alguns segundos, a temperatura de refrigeração pretendida que foi regulada. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual.

OBSERVAÇÃO No funcionamento com uma bateria do veículo, o monitor desliga auto- maticamente quando a tensão da bateria é demasiado baixa. O LED “P” pisca a cor de laranja. OBSERVAÇÃO– Alarme “Tampa aberta” Quando uma tampa for deixada aberta durante mais de três minutos e o aparelho estiver ligado, pisca a luz interior correspondente até a tampa voltar a ser fechada. OBSERVAÇÃO Regular a temperatura de cada compartimento de regulação para –22 °C. No entanto, o fabricante recomenda uma temperatura de –15 °C a –18 °C para o modo normal e um consumo de energia ótimo. CFX75_95DZW--O-16s.book Seite 114 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

7.7 Desligar ou ligar um compartimento de refrigeração

Caso seja apenas necessário um único compartimento de refrigeração, o outro compartimento de refrigeração pode ser desligado para economizar energia. Desligar o compartimento de refrigeração Se o monitor do compartimento de refrigeração apresentar uma temperatura, poderá desligar o compartimento de refrigeração da seguinte forma: ➤ Prima o botão “SET” (fig. 3 4, página 2): – uma vez para o compartimento de refrigeração grande – duas vezes para o compartimento de refrigeração pequeno ✓ A indicação do respetivo compartimento de refrigeração pisca. ➤ Prima o botão “ON/OFF” (fig. 3 1, página 2). ✓ O indicador do respetivo compartimento de refrigeração exibe, durante cinco segundos, a indicação “OFF”, a piscar, seguido de “OFF”. Ligar o compartimento de refrigeração Se o monitor do compartimento de refrigeração apresentar “OFF”, poderá ligar o compartimento de refrigeração da seguinte forma: ➤ Prima o botão “SET” (fig. 3 4, página 2): – uma vez para o compartimento de refrigeração grande – duas vezes para o compartimento de refrigeração pequeno ✓ A indicação do respetivo compartimento de refrigeração pisca. ➤ Prima o botão “ON/OFF” (fig. 3 1, página 2). ✓ O monitor indica, durante alguns segundos, a temperatura de refrigeração pre- tendida que foi regulada. O monitor pisca algumas vezes antes de alternar para a representação da temperatura atual. CFX75_95DZW--O-16s.book Seite 115 Montag, 14. August 2017 4:29 16PT Utilização CFX75DZW, CFX95DZW

7.8 Ativar o sinal WLAN para a aplicação opcional

O aparelho de refrigeração pode ser comandado via WLAN com uma aplicação que pode ser instalada num aparelho compatível. A aplicação está equipada com fun- ções de controlo, indicação e alarme. Encontra informações mais pormenorizadas na página web da Dometic do seu país (ver verso). Lembre-se de que a aplicação poderá não estar disponível no seu país. O nome WLAN da geleira com compressor inicia com “CFX”. A palavra-passe pre- definida é “00000000”. O nome da WLAN e a palavra-passe podem ser modifica- dos individualmente. Ligar/desligar o sinal WLAN ➤ Prima seis vezes o botão “SET” (fig. 3 4, página 2). ➤ Ligue ou desligue o sinal WLAN com os botões “UP +” (fig. 3 10, página 2) ou “DOWN –” (fig. 3 9, página 2). ✓ O monitor indica, durante alguns segundos, o ajuste pretendido. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual.

Repor a WLAN para as configurações de fábrica Se tiver personalizado as regulações WLAN do aparelho de refrigeração através da aplicação WLAN e se tiver esquecido da sua palavra-passe, poderá repor o aparelho de refrigeração para as definições de fábrica da seguinte forma: ➤ Prima seis vezes o botão “SET” (fig. 3 4, página 2). ➤ Mantenha o botão “UP +” (fig. 3 10, página 2) premido durante, pelo menos, cinco segundos. ✓ Nos monitores pisca algumas vezes “rES” antes dos mesmos serem repostos para a representação anterior. ✓ As regulações WLAN foram repostas para a definição de fábrica. OBSERVAÇÃO

• O emissor WLAN está desligado na definição de fábrica. Para poder utilizar a aplicação é necessário ligar o emissor WLAN durante a primeira colocação em funcionamento e após cada interrupção de corrente.

• O emissor WLAN utiliza uma pequena quantidade de corrente elétrica. Para alcançar uma capacidade energética ótima, desligue o emissor WLAN se o mesmo não for utilizado. CFX75_95DZW--O-16s.book Seite 116 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

Para obter mais informações, visite a página web da Dometic da qual descarregou a aplicação.

7.9 Configurar a luminosidade do monitor

Num ambiente escuro, a luminosidade do monitor pode ser alterada. Para ajustar a luminosidade do monitor, proceda do seguinte modo: ➤ Ligue a geleira. ➤ Prima cinco vezes o botão “SET” (fig. 3 4, página 2). ➤ Regule a luminosidade do monitor com os botões “UP +” (fig. 3 7, página 2) ou “DOWN –” (fig. 3 6, página 2). ✓ No monitor é exibida a seguinte informação: d0 (predefinição), d1 (luminosidade média), d2 (escuro) ✓ Os monitores indicam, durante alguns segundos, o modo ajustado. Os monito- res piscam algumas vezes antes de voltarem a apresentar a luminosidade atual.

7.10 Utilizar o interruptor de emergência

O interruptor de emergência (fig. 4 3, página 3) encontra-se por baixo do painel de comando. Para o funcionamento normal, o interruptor encontra-se em “NORMAL USE” (utilização normal). ➤ Se ocorrer uma falha da eletrónica de controlo, faça deslizar o interruptor até “EMERGENCY OVERRIDE” (acionamento de emergência).

• O ajuste de fábrica da luminosidade do monitor é d0 (predefinição).

• Se ocorrer uma falha, a luminosidade é automaticamente ajustada para d0 (predefinição). Após a resolução da falha, a luminosidade ajustada é novamente ativada. OBSERVAÇÃO Quando o interruptor se encontrar em “EMERGENCY OVERRIDE”, o sis- tema de refrigeração trabalha com a total potência de refrigeração. Em função do modo de operação dos diversos compartimentos, no momento da comutação, o sistema utiliza um ou ambos os comparti- mentos como um congelador e/ou desliga um dos compartimentos. CFX75_95DZW--O-16s.book Seite 117 Montag, 14. August 2017 4:29 16PT Utilização CFX75DZW, CFX95DZW

7.11 Conexão USB para a alimentação de tensão

Poderá utilizar a conexão USB para carregar peças de pequenas dimensões (p. ex. telemóveis e leitores MP3). Se pretender utilizar a sua geleira com um dispositivo USB, conecte simplesmente um cabo USB (não incluído no material fornecido) ao dispositivo.

➤ Esvazie o aparelho de refrigeração. ➤ Desligue o aparelho de refrigeração. ➤ Retire o cabo de conexão da tomada. Se não pretender utilizar o aparelho de refrigeração durante um período de tempo mais prolongado: ➤ Deixe as tampas ligeiramente abertas. Deste modo, evita a formação de odores.

7.13 Descongelar a geleira

A humidade do ar pode formar gelo nos vaporizadores ou no interior do aparelho de refrigeração, o que reduz a potência de refrigeração. Descongele o aparelho de refrigeração atempadamente.

Proceda do seguinte modo para descongelar o aparelho de refrigeração: ➤ Retire os produtos congelados. ➤ Se necessário, guarde-os num outro aparelho de refrigeração para que permaneçam frios. ➤ Desligue o aparelho de refrigeração. ➤ Deixe as tampas abertas. ➤ Limpe a água de degelo. OBSERVAÇÃO Certifique-se de que o aparelho de pequenas dimensões conectado à conexão USB é adequado para o funcionamento com 5 V/500 mA. NOTA! Perigo de danos! Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou para libertar objetos congelados. CFX75_95DZW--O-16s.book Seite 118 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Utilização

7.14 Substituir o fusível da corrente alternada

➤ Separe a fonte de alimentação até ao aparelho. ➤ Retire os cabos de conexão das tomadas. ➤ Retire o encaixe do fusível (fig. 4 2, página 3) com, p. ex., uma chave de parafusos. ➤ Substitua o fusível queimado com defeito por um novo fusível em vidro do mesmo tipo com o mesmo valor (4 A, 250 V). ➤ Volte a pressionar o encaixe do fusível para dentro da caixa. ➤ Conecte a fonte de alimentação até ao aparelho de refrigeração.

7.15 Substituir o fusível da ficha de corrente contínua

➤ Desaparafuse a caixa do pino de contacto (fig. 7 3, página 4) da ficha (fig. 7 1, página 4). ➤ Substitua o fusível queimado (fig. 7 2, página 4) por um fusível novo do mesmo tipo e com as mesmas características (3AG, Fast Acting, 15 A). ➤ Volte a montar a ficha na sequência inversa.

7.16 Substituir a placa do circuito de luz

➤ Desligue a alimentação de tensão até ao aparelho de refrigeração. ➤ Abra a cobertura transparente com a ajuda de uma chave de parafusos (fig. 8 A, página 4). ➤ Solte os parafusos de montagem da placa de circuitos (fig. 8 B, página 4). ➤ Retire a ficha da placa de circuitos (fig. 8 C, página 4). ➤ Substitua a placa do circuito de luz danificada por uma nova. ➤ Aplique uma nova placa de circuitos, executando, em sequência inversa, os passos descritos na instrução para a remoção da placa de circuitos. ➤ Volte a colocar a cobertura transparente na caixa. ➤ Conecte a fonte de alimentação até ao aparelho de refrigeração. PERIGO! Perigo de morte devido a choque elétrico! Separe a fonte de alimentação e substitua o cabo de conexão antes de substituir o fusível do aparelho. CFX75_95DZW--O-16s.book Seite 119 Montag, 14. August 2017 4:29 16PT Limpeza e manutenção CFX75DZW, CFX95DZW

8 Limpeza e manutenção

➤ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido. ➤ Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado. 9 Resolução de falhas AVISO! Antes de cada limpeza e conservação, separe o aparelho da rede. NOTA! Perigo de danos!

• Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.

• Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira. Falha Possível causa Sugestão de soluçãoO aparelho de refrigeração não funciona, o LED não acende.A tomada de corrente contínua existente no veículo não tem tensão.Na maioria dos veículos, a ignição tem de estar ligada para que a tomada de corrente contínua tenha tensão elétrica.A tomada de corrente alternada não conduz tensão.Tente novamente noutra tomada.O fusível do aparelho está queimado.Substitua o fusível do aparelho, ver capí-tulo “Substituir o fusível da corrente alternada” na página 119.A fonte de alimentação integrada está avariada.A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado.O aparelho de refrigeração não refrigera (ficha inse-rida na tomada, LED “POWER” acende).Compressor avariado. A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. CFX75_95DZW--O-16s.book Seite 120 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Resolução de falhas

O aparelho de refrigeração não refrigera (ficha inserida na tomada, LED “POWER” pisca a cor de laranja, monitor desligado). Modo do monitoriza- dor da bateria dema- siado alto. Regule o monitorizador da bateria para um modo mais baixo. Tensão da bateria insufi- ciente. Eventualmente, carregue a bateria. No funcionamento com tomada de corrente contínua: a ignição está ligada, o aparelho não funciona e o LED não acende. O casquilho da tomada de corrente contínua está sujo. Isto resulta num mau contacto elé- trico. Se a ficha ficar muito quente na tomada de corrente contínua, é necessário lim- par o casquilho ou é possível que a ficha não esteja montada corretamente. O fusível da ficha de corrente contínua está queimado. Substitua o fusível da ficha de corrente contínua, ver capítulo “Substituir o fusí- vel da ficha de corrente contínua” na página 119 O fusível do veículo está queimado. Substitua o fusível do veículo da tomada de corrente contínua (para isso, consulte o manual de instruções do seu automó- vel). O monitor indica uma mensagem de erro (p. ex. “Err1”) e o apare- lho de refrigeração não refrigera. Uma falha de funciona- mento interna desligou o aparelho de refrigera- ção. A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. A iluminação interior de um compartimento pisca. A tampa do comparti- mento foi deixada aberta durante mais de três minutos Feche a tampa do compartimento. Falha Possível causa Sugestão de solução CFX75_95DZW--O-16s.book Seite 121 Montag, 14. August 2017 4:29 16PT Garantia CFX75DZW, CFX95DZW

10 Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,

• um motivo de reclamação ou uma descrição da falha. 11 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis. CFX75_95DZW--O-16s.book Seite 122 Montag, 14. August 2017 4:29 16PT CFX75DZW, CFX95DZW Dados técnicos

Tensão de conexão: 12/24 Vg e 100–240Vw Corrente nominal: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 V w: 0,93 A 240 V w: 0,38 A 12 Vg: 9,2 A 24 Vg: 4,5 A 100 V w: 1,10 A 240 V w: 0,45 A Potência de refrigeração: +10 °C a –22 °C (+50 °F a –8 °F) Categoria: 1 Classe de eficiência energética: A+ Consumo de energia: 105 kWh/ano 109 kWh/ano Volume bruto: Compartimento de refrigeração grande: Compartimento de refrigeração pequeno: 45 l 30 l 54 l 40,5 l Volume útil: Compartimento de refrigeração grande: Compartimento de refrigeração pequeno: 43 l 27 l 50,5 l 34,5 l Classe de climatização: N, T Temperatura ambiente: +16 °C a +43 °C (+61 °F até +110 °F) Emissões acústicas: 37 dB(A) Conexão USB: 5 Vg, 500 mA Banda de frequência (Wi-Fi): 2,4 GHz Potência de alta frequência (Wi-Fi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s) 12 ± 1,5 dBm (802.11g OFDM, 54 MBit/s) 11 ± 1,5 dBm (802.11n HT20, MCS7) Agente de refrigeração: R134a Quantidade do agente de refrigeração: 57 g 67 g CFX75_95DZW--O-16s.book Seite 123 Montag, 14. August 2017 4:29 16PT Dados técnicos CFX75DZW, CFX95DZW

Contém gases fluorados com efeito de estufa Equipamento hermeticamente fechado Não existem restrições para a utilização da função Wi-Fi do aparelho nos Estados-Membros da UE. Equivalente a CO : 0,082 t 0,096 tPotencial de aquecimento global (GWP): Dimensões (L x A x P) em mmCom pegas:Sem pegas:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Peso: 31 kg 32 kgVerificação/Certificados: OBSERVAÇÃO A partir de temperaturas ambiente acima de 32 °C (90 °F), a tempera- tura mínima deixa de poder ser alcançada.
