BEDIENUNGSANLEITUNG CoolFreeze CFX 75DZW DOMETIC

CFX75_95DZW--O-16s.book Seite 4 Montag, 14. August 2017 4:29 16EN

CFX75_95DZW--O-16s.book Seite 27 Montag, 14. August 2017 4:29 16DE

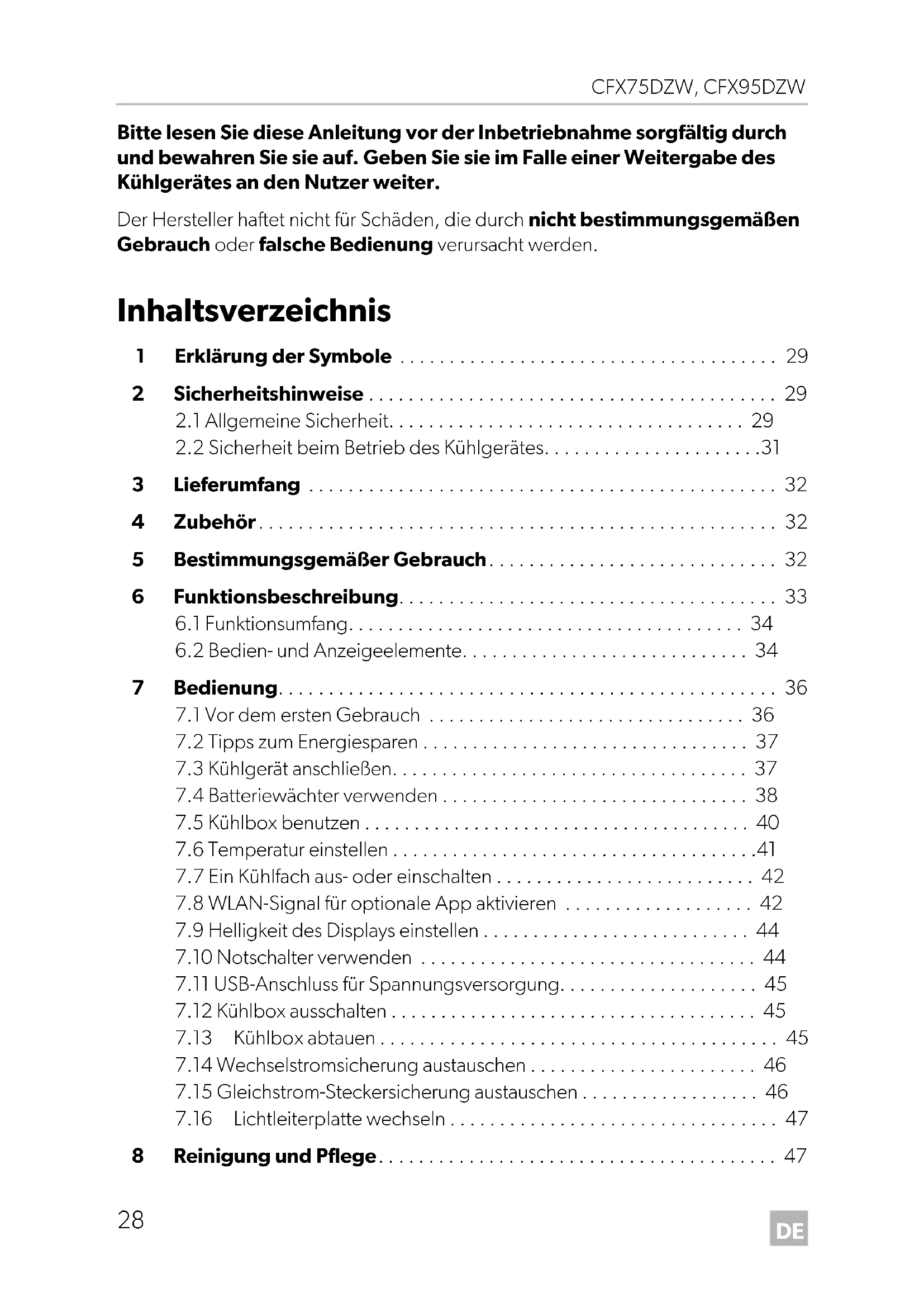

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 29
• 2 Sicherheitshinweise p. 29

2.1 Allgemeine Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2.2 Sicherheit beim Betrieb des Kühlgerätes. . . . . . . . . . . . . . . . . . . . . .31

7.1 Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7.2 Tipps zum Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7.3 Kühlgerät anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7.7 Ein Kühlfach aus- oder einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 42

7.8 WLAN-Signal für optionale App aktivieren . . . . . . . . . . . . . . . . . . . 42

7.9 Helligkeit des Displays einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

7.10 Notschalter verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

7.11 USB-Anschluss für Spannungsversorgung. . . . . . . . . . . . . . . . . . . . 45

7.14 Wechselstromsicherung austauschen . . . . . . . . . . . . . . . . . . . . . . . 46

7.15 Gleichstrom-Steckersicherung austauschen . . . . . . . . . . . . . . . . . . 46

7.16 Lichtleiterplatte wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

8 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 CFX75_95DZW--O-16s.book Seite 28 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Erklärung der Symbole

• 9 Störungsbeseitigung p. 48
• 10 Gewährleistung p. 49
• 11 Entsorgung p. 49
• 12 Technische Daten 1 Erklärung der Symbole p. 50

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. CFX75_95DZW--O-16s.book Seite 29 Montag, 14. August 2017 4:29 16DE Sicherheitshinweise CFX75DZW, CFX95DZW

• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren entstehen.

• Dieses Kühlgerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlgerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder dürfen nicht mit dem Kühlgerät spielen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.

• Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern unter 8 Jahren.

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

• Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Schließen Sie das Kühlgerät nur wie folgt an: – mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug – oder mit dem Wechselstrom-Anschlusskabel an das Wechselstromnetz

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. CFX75_95DZW--O-16s.book Seite 30 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Sicherheitshinweise

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

• Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühl- gerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.

2.2 Sicherheit beim Betrieb des Kühlgerätes

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gas- öfen usw.) ab.

• Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme aus- reichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühl- gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. CFX75_95DZW--O-16s.book Seite 31 Montag, 14. August 2017 4:29 16DE Lieferumfang CFX75DZW, CFX95DZW

3 Lieferumfang Siehe Abb. 1, Seite 2 4Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Auf der Dometic-Webseite (siehe Rückseite) finden Sie Informationen über eine WLAN-App mit Kontroll-, Anzeige- und Alarmfunktionen. Die App ist möglicher- weise in Ihrem Land nicht verfügbar. 5 Bestimmungsgemäßer Gebrauch Die Kühlbox eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln. Die Kühlbox ist ausgelegt für den Betrieb an:

• einem Gleichstromnetz eines Fahrzeugs, Boots oder Wohnmobils

• einer Gleichstrom-Versorgungsbatterie

• einem Wechselstromnetz Pos. Menge Bezeichnung 11Kompressor-Kühlbox 2 1 Gleichstrom-Anschlusskabel 3 1 Wechselstrom-Anschlusskabel – 1 Bedienungsanleitung Bezeichnung Art.-Nr. Universales Befestigungs-Kit (Gurtsystem) CFX-UFK 9105304041 CFX75_95DZW--O-16s.book Seite 32 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Funktionsbeschreibung

Das Kühlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorge- sehen wie zum Beispiel

• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen

• in der Landwirtschaft

• von Gästen in Hotels, Motels oder anderen Unterkünften

• in Frühstückspensionen

• im Catering und ähnlichen Großhandelsanwendungen

6 Funktionsbeschreibung Das Kühlgerät kann Waren abkühlen und kühl halten sowie tiefkühlen. Die Kühlung erfolgt durch einen wartungsfreien Kühlkreislauf mit Kompressor. Die extra starke Isolierung und der leistungsstarke Kompressor gewährleisten eine besonders schnelle Kühlung. Das Kühlgerät besitzt zwei separate Fächer, die unabhängig voneinander eingestellt werden können. Das Kühlgerät kann in allen Kombinationen verwendet werden: Das Kühlgerät ist für den mobilen Einsatz geeignet. Die Kühlbox kann einer kurzzeitigen Krängung von 30° ausgesetzt werden, z. B. beim Einsatz auf Booten.

VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Kühlgerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. Großes Fach Kleines FachKühlfach GefrierfachGefrierfach KühlfachKühlfach KühlfachGefrierfach Gefrierfach HINWEIS Die Gehäuseoberfläche unter der Deckeldichtung kann sich warm anfühlen. Dies ist normal, da die integrierte Heizung eine Kondensat- bildung verhindert. CFX75_95DZW--O-16s.book Seite 33 Montag, 14. August 2017 4:29 16DE Funktionsbeschreibung CFX75DZW, CFX95DZW

• Netzteil mit Vorrangschaltung zum Anschluss an Wechselstrom

• Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie

• Display mit Temperaturanzeige in °C und °F schaltet sich bei niedriger Batterie- spannung automatisch aus

• Unabhängige Einstellungen, Kontrollen und Anzeigen für jedes Fach

• Temperatureinstellung: Mit zwei Tasten in 1 °C-Schritten (und 2 °F-Schritten)

• Integrierter WLAN-Sender, dadurch bedienbar per App

• Offener Deckel wird signalisiert

• USB-Anschluss für Stromversorgung

• Klappbare Tragegriffe

• Drei herausnehmbare Korbeinsätze

6.2 Bedien- und Anzeigeelemente

Verriegelungen der Deckel (Abb. 2 1, Seite 2) Bedienfeld (Abb. 3, Seite 2) Pos. Bezeichnung Erklärung 1ON OFF Schaltet das Kühlgerät ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird

POWER „P“ Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus LED blinkt orange: Display wurde automatisch abgeschaltet, weil die Batterie- spannung niedrig ist 3 ERROR LED blinkt rot: Eingeschaltetes Kühlgerät ist nicht betriebsbereit CFX75_95DZW--O-16s.book Seite 34 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Funktionsbeschreibung

Anschlussbuchsen, Notschalter (falls vorhanden) und USB-Anschluss (Abb. 4, Seite 3): 4 SET Wählt den Eingabemodus:

• Temperatureinstellung (großes/kleines Kühlfach)

• Angabe von °Celsius oder °Fahrenheit

• Batteriewächter einstellen

• Helligkeit des Displays einstellen

• Stellt WLAN ein oder aus 5 Kühlung groß Statusanzeige großes Kühlfach LED leuchtet blau: Das Kühlfach kühlt LED leuchtet nicht: Das Kühlfach kühlt nicht 6 Anzeige groß • Zeigt Informationen über das große Kühlfach

• Zeigt „OFF“, wenn das Kühlfach ausgeschaltet ist 7 Anzeige klein • Zeigt Informationen über das kleine Kühlfach

• Zeigt „OFF“, wenn das Kühlfach ausgeschaltet ist 8 Kühlung klein Statusanzeige kleines Kühlfach LED leuchtet blau: Das Kühlfach kühlt LED leuchtet nicht: Das Kühlfach kühlt nicht 9 DOWN – Einmal antippen verringert den gewählten Eingabewert 10 UP + Einmal antippen erhöht den gewählten Eingabewert Pos. Bezeichnung 1 Wechselstrombuchse 2 Sicherungshalter 3 Notschalter 4 USB-Anschluss zur Stromversorgung 5 Gleichstrombuchse Pos. Bezeichnung Erklärung CFX75_95DZW--O-16s.book Seite 35 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

7.1 Vor dem ersten Gebrauch

Deckelanschlag umdrehen Sie können den Deckelanschlag umdrehen, falls Sie die Deckel zur anderen Seite öffnen möchten. Gehen Sie hierzu wie folgt vor: ➤ Öffnen Sie die Deckel, und nehmen Sie sie ab (Abb. 5 A, Seite 3). ➤ Entfernen Sie jeweils die drei Schrauben der Seitenscharniere (Abb. 5 B, Seite 3), und nehmen Sie die Scharniere ab. ➤ Entfernen Sie die Plastikabdeckungen von den neuen Seitenscharnierpositionen mithilfe eines kleinen Schraubendrehers, und bringen Sie sie wieder an den alten Scharnierpositionen an. ➤ Bringen Sie die Seitenscharniere an den neuen Positionen an. ➤ Entfernen Sie die zwei Plastikabdeckungen von der mittleren Scharnierposition (Abb. 6 A, Seite 4). ➤ Entfernen Sie die vier Schrauben des mittleren Scharniers (Abb. 6 B, Seite 4), und nehmen Sie das Scharnier ab. ➤ Entfernen Sie die Plastikabdeckung von der neuen Scharnierposition mithilfe eines kleinen Schraubendrehers, und bringen Sie sie wieder an der alten Scharnierposition an (Abb. 6 C, Seite 4). ➤ Bringen Sie das mittlere Scharnier an der neuen Position an. ➤ Setzen Sie die Deckel in die Scharniere auf der gegenüberliegenden Seite (Abb. 6 D, Seite 4). HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 47). CFX75_95DZW--O-16s.book Seite 36 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Bedienung

Temperatureinheit wählen Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahrenheit wählen. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2) dreimal. ➤ Stellen Sie mit den Tastern „UP +“ (Abb. 3 10, Seite 2) bzw. „DOWN

(Abb. 3 9, Seite 2) die Temperatureinheit °Celsius oder °Fahrenheit ein. ✓ Beide Displays zeigen für einige Sekunden die eingestellte Temperatureinheit an. Die Displays blinken einige Male, bevor sie zur Darstellung der aktuellen Temperatur zurückkehren.

7.2 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen als nötig.

• Tauen Sie das Kühlgerät ab, sobald sich eine Eisschicht gebildet hat.

• Vermeiden Sie eine unnötig tiefe Innentemperatur.

7.3 Kühlgerät anschließen

An eine Batterie anschließen (Fahrzeug oder Boot) Die Kühlbox kann mit 12 V g oder 24 Vg betrieben werden.

Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz aus- gestattet, der die Kühlbox gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. ACHTUNG! Beschädigungsgefahr! Klemmen Sie die Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. CFX75_95DZW--O-16s.book Seite 37 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

Das Gleichstrom-Anschlusskabel mit Sicherung nutzen

➤ Stecken Sie das Gleichstrom-Anschlusskabel (Abb. 1 2, Seite 2) in die Buchse für die Gleichstromversorgung der Kühlbox (Abb. 4 5, Seite 3). ➤ Schließen Sie das Anschlusskabel an eine Gleichstromsteckdose an. An ein Wechselstromnetz anschließen (z. B. zu Hause oder im Büro)

Die Kühlboxen haben ein integriertes Multispannungsnetzteil mit Vorrangschaltung zum Anschluss an Wechselstrom. Durch die Vorrangschaltung wird automatisch auf Wechselstrombetrieb umgeschaltet, wenn das Gerät an ein Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-Anschlusskabel noch angeschlossen ist. Wenn die Kühlbox von einer Wechselstrom-Netzversorgung auf eine Gleichstrom- Batterieversorgung umschaltet, kann die rote LED kurz aufleuchten. ➤ Stecken Sie das Wechselstrom-Anschlusskabel (Abb. 1 3, Seite 2) in die Buchse für die Wechselstromversorgung der Kühlbox (Abb. 4 1, Seite 3). ➤ Schließen Sie das Anschlusskabel an eine Wechselstromsteckdose an.

7.4 Batteriewächter verwenden

Das Kühlgerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahr- zeugbatterie beim Anschluss an das Gleichstromnetz vor zu tiefer Entladung schützt. ACHTUNG! Beschädigungsgefahr! Zum Schutz des Gerätes ist der Stecker des mitgelieferten Gleichstrom- Anschlusskabel mit einer Sicherung ausgestattet. Entfernen Sie den abgesicherten Gleichstrom-Stecker nicht. Benutzen Sie ausschließlich das mitgelieferte Gleichstrom-Anschluss- kabel. GEFAHR! Lebensgefahr durch Stromschlag!

• Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen.

• Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Landanschluss am Wechselstromnetz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen Wechselstromnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten. CFX75_95DZW--O-16s.book Seite 38 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Bedienung

Wird das Kühlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kühlgerät selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Das Kühlgerät schaltet sich wieder ein, sobald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht wird.

Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ und „MED“ (siehe folgende Tabelle). Um den Modus für den Batteriewächter zu ändern gehen Sie wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2) viermal. ➤ Stellen Sie mit den Tastern „UP +“ (Abb. 3 10, Seite 2) oder „DOWN

(Abb. 3 9, Seite 2), den Modus für den Batteriewächter ein. ✓ Auf dem digitalen Display wird Folgendes angezeigt: Lo (LOW), Πd (MED), HI (HIGH) ✓ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

ACHTUNG! Beschädigungsgefahr! Die Batterie besitzt beim Abschalten durch den Batteriewächter nicht mehr ihre volle Ladekapazität. Vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. Batteriewächter-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 V HINWEIS Wenn das Kühlgerät von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn das Kühlgerät an eine Versorgungsbatterie angeschlossen ist, reicht der Batteriewächter- Modus „LOW“ aus. CFX75_95DZW--O-16s.book Seite 39 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

7.5 Kühlbox benutzen

➤ Stellen Sie die Kühlgerät auf eine feste Unterlage. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt sind und die erwärmte Luft gut abziehen kann.

➤ Schließen Sie das Kühlgerät an, siehe Kapitel „Kühlgerät anschließen“ auf Seite 37.

➤ Halten Sie den Taster „ON/OFF“ (Abb. 3 1, Seite 2) ein bis zwei Sekunden gedrückt. ✓ Die LED „P“ leuchtet (Abb. 3 2, Seite 2). ✓ Die Displays (Abb. 3 6 und 7, Seite 2) schalten sich ein und zeigen die aktuelle Kühltemperatur an. ✓ Abhängig von der eingestellten Kühlfach-Temperatur, startet das Kühlgerät mit dem Kühlen eines oder beider Kühlfächer. ✓ Die LEDs (Abb. 3 5 und 8, Seite 2) leuchten, wenn das jeweilige Kühlfach kühlt.

ACHTUNG! Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann. HINWEIS Stellen Sie das Kühlgerät wie dargestellt auf (Abb. 1, Seite 2). Wird das Kühlgerät in einer anderen Position betrieben, so kann das Kühlgerät Schaden nehmen. ACHTUNG! Gefahr durch zu niedrige Temperatur! Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in dem Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. HINWEIS Beim Betrieb an einer Fahrzeugbatterie schaltet das Display automatisch ab, wenn die Batteriespannung niedrig ist. Die LED „P“ blinkt orange. CFX75_95DZW--O-16s.book Seite 40 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Bedienung

Kühlbox verriegeln ➤ Schließen Sie die Deckel. ➤ Drücken Sie die Verriegelungen (Abb. 2 1, Seite 2) nach unten, bis sie hörbar einrasten.

➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2): – einmal für das große Kühlfach – zweimal für das kleine Kühlfach ✓ Die Anzeige des jeweiligen Kühlfachs blinkt. ➤ Stellen Sie mit den Tastern „UP +“ (Abb. 3 10, Seite 2) und „DOWN –“ (Abb. 3 9, Seite 2) die Kühltemperatur ein. Sie können die Temperatur so einstellen, dass jedes Fach als Kühlfach oder als Gefrierfach arbeitet. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

HINWEIS – Alarm „Deckel offen“ Wenn ein Deckel länger als drei Minuten offen gelassen wird und das Gerät eingeschaltet ist, blinkt die zugehörige Innenleuchte, bis der Deckel geschlossen wird. HINWEIS Die Temperatur jedes Kühlfachs lässt sich auf –22 °C einstellen. Der Hersteller empfiehlt jedoch eine Temperatur von –15 °C bis –18 °C für den Normalbetrieb und optimalen Energieverbrauch. CFX75_95DZW--O-16s.book Seite 41 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

7.7 Ein Kühlfach aus- oder einschalten

Falls nur ein Kühlfach benötigt wird, kann das andere Kühlfach ausgeschaltet werden, um Energie zu sparen. Kühlfach ausschalten Wenn das Display des Kühlfachs eine Temperatur anzeigt, können Sie das Kühlfach wie folgt ausschalten: ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2): – einmal für das große Kühlfach – zweimal für das kleine Kühlfach ✓ Die Anzeige des jeweiligen Kühlfachs blinkt. ➤ Drücken Sie den Taster „ON/OFF“ (Abb. 3 1, Seite 2). ✓ Auf der Anzeige des jeweiligen Kühlfachs blinkt fünf Sekunden lang „OFF“, dann wird „OFF“ angezeigt. Kühlfach einschalten Wenn das Display des Kühlfachs „OFF“ anzeigt, können Sie das Kühlfach wie folgt einschalten: ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2): – einmal für das große Kühlfach – zweimal für das kleine Kühlfach ✓ Die Anzeige des jeweiligen Kühlfachs blinkt. ➤ Drücken Sie den Taster „ON/OFF“ (Abb. 3 1, Seite 2). ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur wechselt.

7.8 WLAN-Signal für optionale App aktivieren

Das Kühlgerät kann über WLAN mit einer App gesteuert werden, die Sie auf einem kompatiblen Gerät installieren können. Die App ist mit Kontroll-, Anzeige- und Alarmfunktionen ausgestattet. CFX75_95DZW--O-16s.book Seite 42 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Bedienung

Nähere Informationen finden Sie auf der Dometic-Webseite Ihres Landes (siehe Rückseite). Beachten Sie, dass die App in ihrem Land nicht verfügbar sein könnte. Der WLAN-Name der Kompressor-Kühlbox beginnt mit„CFX“. Das voreingestellte Passwort lautet „00000000“. WLAN-Name und Passwort können Sie individuell ändern. WLAN-Signal ein-/ausschalten ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2) sechsmal. ➤ Stellen Sie mit den Tastern „UP +“ (Abb. 3 10, Seite 2) bzw. „DOWN –“ (Abb. 3 9, Seite 2) das WLAN-Signal ein oder aus. ✓ Das Display zeigt für einige Sekunden die gewünschte Einstellung an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

WLAN auf Werkseinstellung zurücksetzen Wenn Sie die WLAN-Einstellungen des Kühlgeräts über die WLAN-App personalisiert haben und Ihr Passwort vergessen haben, können Sie das Kühlgerät wie folgt auf Werkseinstellungen zurücksetzen: ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2) sechsmal. ➤ Halten Sie den Taster „UP +“ (Abb. 3 10, Seite 2) mindestens fünf Sekunden gedrückt. ✓ Auf den Displays blinkt einige Male „rES“, bevor sie zur vorherigen Darstellung zurückkehren. ✓ Die WLAN-Einstellungen wurden auf Werkseinstellung zurückgesetzt. Für weitere Informationen besuchen Sie die Dometic-Webseite, von der Sie die App heruntergeladen haben. HINWEIS

• In der Werkseinstellung ist der WLAN-Sender ausgeschaltet. Während der ersten Inbetriebnahme und nach jeder Strom- unterbrechung müssen Sie den WLAN-Sender einschalten, um die App benutzen zu können.

• Der WLAN-Sender nutzt eine geringe Menge Strom. Um eine optimale Energieleistung zu erreichen, schalten Sie den WLAN- Sender aus, wenn er nicht genutzt wird. CFX75_95DZW--O-16s.book Seite 43 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

7.9 Helligkeit des Displays einstellen

In dunkler Umgebung kann die Helligkeit der Displays gedimmt werden. Um die Helligkeit der Displays einzustellen, gehen Sie wie folgt vor: ➤ Schalten Sie die Kühlbox ein. ➤ Drücken Sie den Taster „SET“ (Abb. 3 4, Seite 2) fünfmal. ➤ Stellen Sie mit den Tastern „UP +“ (Abb. 3 7, Seite 2) oder „DOWN –“ (Abb. 3 6, Seite 2) die Helligkeit der Displays ein. ✓ Auf dem Display wird Folgendes angezeigt: d0 (voreingestellt), d1 (mittelhell), d2 (dunkel) ✓ Die Displays zeigen für einige Sekunden den eingestellten Modus an. Die Dis- plays blinken einige Male, bevor sie zur Darstellung der aktuellen Helligkeit zurückkehren.

7.10 Notschalter verwenden

Der Notschalter (Abb. 4 3, Seite 3) befindet sich unter dem Bedienfeld. Für den Normalbetrieb steht der Schalter auf „NORMAL USE“ (normaler Gebrauch). ➤ Tritt eine Störung der Steuerelektronik auf, schieben Sie den Schalter auf „EMERGENCY OVERRIDE“ (Notbetätigung).

• Werkseinstellung für die Helligkeit der Displays ist d0 (voreinge- stellt).

• Wenn eine Störung auftritt, ist die Helligkeit automatisch d0 (vorein- gestellt). Nach der Störungsbeseitigung wird die eingestellte Hellig- keit wieder aktiviert. HINWEIS Wenn der Schalter auf „EMERGENCY OVERRIDE“ steht, arbeitet das Kühlsystem mit voller Kühlleistung. Abhängig vom Operationsmodus der einzelnen Fächer zur Zeit des Umschaltens betreibt das System ein oder beide Fächer als Gefrierfach und/oder schaltet eins der Fächer ab. CFX75_95DZW--O-16s.book Seite 44 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Bedienung

7.11 USB-Anschluss für Spannungsversorgung

Sie können den USB-Anschluss zum Laden von Kleingeräten (z. B. Mobiltelefone und MP3-Player) nutzen. Wenn Sie Ihr Kühlgerät mit einem USB-Gerät verwenden möchten, schließen Sie einfach ein USB-Kabel (nicht im Lieferumfang enthalten) an das Gerät an.

7.12 Kühlbox ausschalten

➤ Räumen Sie das Kühlgerät leer. ➤ Schalten Sie das Kühlgerät aus. ➤ Ziehen Sie das Anschlusskabel ab. Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: ➤ Lassen Sie die Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

7.13 Kühlbox abtauen

Luftfeuchtigkeit kann sich an den Verdampfern oder im Innenraum des Kühlgeräts als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie das Kühlgerät rechtzeitig ab.

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Schalten Sie das Kühlgerät aus. ➤ Lassen Sie die Deckel offen. ➤ Wischen Sie das Tauwasser auf. HINWEIS Stellen Sie sicher, dass das an den USB-Anschluss angeschlossene Kleingerät für den Betrieb bei 5 V/500 mA geeignet ist. ACHTUNG! Beschädigungsgefahr! Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. CFX75_95DZW--O-16s.book Seite 45 Montag, 14. August 2017 4:29 16DE Bedienung CFX75DZW, CFX95DZW

7.14 Wechselstromsicherung austauschen

➤ Trennen Sie die Stromversorgung zum Kühlgerät. ➤ Ziehen Sie die Anschlusskabel ab. ➤ Hebeln Sie den Sicherungseinsatz (Abb. 4 2, Seite 3) z. B. mit einem Schraubendreher heraus. ➤ Tauschen Sie die defekte Glassicherung gegen eine neue Glassicherung vom selben Typ mit demselben Wert (4 A,250 V) aus. ➤ Drücken Sie den Sicherungseinsatz wieder in das Gehäuse. ➤ Schließen Sie die Stromversorgung zum Kühlgerät an.

7.15 Gleichstrom-Steckersicherung austauschen

➤ Schrauben Sie das Kontaktstiftgehäuse (Abb. 7 3, Seite 4) vom Stecker ab (Abb. 7 1, Seite 4). ➤ Tauschen Sie die defekte Sicherung (Abb. 7 2, Seite 4) gegen eine neue Sicherung vom selben Typ und mit demselben Wert (3AG, Fast Acting, 15 A) aus. ➤ Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen. GEFAHR! Lebensgefahr durch Stromschlag! Trennen Sie die Stromversorgung und das Anschlusskabel, bevor Sie die Gerätesicherung austauschen. CFX75_95DZW--O-16s.book Seite 46 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Reinigung und Pflege

7.16 Lichtleiterplatte wechseln

➤ Trennen Sie die Spannungsversorgung zum Kühlgerät. ➤ Öffnen Sie die transparente Abdeckung mithilfe eines Schraubendrehers (Abb. 8 A, Seite 4). ➤ Lösen Sie die Montageschrauben der Leiterplatte (Abb. 8 B, Seite 4). ➤ Ziehen Sie den Stecker aus der Leiterplatte (Abb. 8 C, Seite 4). ➤ Tauschen Sie eine fehlerhafte Lichtleiterplatte gegen einen neue aus. ➤ Setzen Sie eine neue Leiterplatte ein, indem Sie die in der Anweisung zum Entfernen der Leiterplatte beschriebenen Schritte in umgekehrter Reihenfolge ausführen. ➤ Setzen Sie die transparente Abdeckung wieder in das Gehäuse ein. ➤ Schließen Sie die Stromversorgung zum Kühlgerät an. 8 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. CFX75_95DZW--O-16s.book Seite 47 Montag, 14. August 2017 4:29 16DE Störungsbeseitigung CFX75DZW, CFX95DZW

9 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Kühlgerät funktioniert nicht, LED leuchtet nicht. An der Gleichstrom- steckdose im Fahrzeug liegt keine Spannung an. In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat. Wechselstromsteck- dose führt keine Spannung. Versuchen Sie es an einer anderen Steckdose. Gerätesicherung ist defekt. Tauschen Sie die Gerätesicherung aus, siehe Kapitel „Wechselstromsicherung austauschen“ auf Seite 46. Das integrierte Netzteil ist defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Das Kühlgerät kühlt nicht (Stecker ist eingesteckt, LED „POWER“ leuchtet). Kompressor defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Das Kühlgerät kühlt nicht (Stecker ist eingesteckt, LED „POWER“ blinkt orange, Display ist ausgeschaltet). Modus des Batterie- wächters ist zu hoch. Stellen Sie den Batteriewächter auf einen niedrigeren Modus. Batteriespannung nicht ausreichend. Laden Sie die Batterie gegebenenfalls. Beim Betrieb an der Gleichstrom- steckdose: Die Zündung ist ein- geschaltet, das Gerät funktioniert nicht und die LED leuchtet nicht. Die Fassung der Gleich- stromsteckdose ist ver- schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. Wenn der Stecker in der Gleichstrom- steckdose sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut. Die Sicherung des Gleichstromsteckers ist durchgebrannt. Tauschen Sie die Sicherung des Gleich- stromsteckers aus, siehe Kapitel „Gleich- strom-Steckersicherung austauschen“ auf Seite 46 Die Fahrzeug-Sicherung ist durchgebrannt. Tauschen Sie die Fahrzeug-Sicherung der Gleichstromsteckdose aus (Beachten Sie dazu die Bedienungsan- leitung zu Ihrem KFZ). CFX75_95DZW--O-16s.book Seite 48 Montag, 14. August 2017 4:29 16DE CFX75DZW, CFX95DZW Gewährleistung

10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Das Display zeigt eine Fehlermeldung (z.B. „Err1“) an und das Kühlgerät kühlt nicht.Eine interne Betriebs-störung hat das Kühl-gerät ausgeschaltet.Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.Die Innenbeleuch-tung eines Fachs blinkt.Der Deckel des Fachs wurde über drei Minuten offen gelassenSchließen Sie den Deckel des Fachs.Störung Mögliche Ursache Lösungsvorschlag CFX75_95DZW--O-16s.book Seite 49 Montag, 14. August 2017 4:29 16DE Technische Daten CFX75DZW, CFX95DZW

Art.-Nr.: 9600001409,

Anschlussspannung: 12/24 Vg und 100–240Vw Nennstrom: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 V

: 0,45 A Kühlleistung: +10 °C to –22 °C (+50 °F to –8 °F) Kategorie: 1 Energieeffizienzklasse: A+ Energieverbrauch: 105 kWh/annum 109 kWh/annum Bruttoinhalt: Großes Kühlfach: Kleines Kühlfach: 45 l 30 l 54 l 40,5 l Nutzinhalt: Großes Kühlfach: Kleines Kühlfach: 43 l 27 l 50,5 l 34,5 l Klimaklasse: N, T Umgebungstemperatur: +16 °C to +43 °C (+61 °F bis +110 °F) Schallemissionen: 37 dB(A) USB-Anschluss: 5 Vg, 500 mA Frequenzband (WiFi): 2,4 GHz Hochfrequenzleistung (WiFi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s) 12 ± 1,5 dBm (802.11g OFDM,54 MBit/s) 11 ± 1,5 dBm (802.11n HT20, MCS7) Kühlmittel: R134a Kühlmittelmenge: 57 g 67 g

Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung Es gibt keine Einschränkungen für die Nutzung der WiFi-Funktion des Gerätes in den EU-Mitgliedsstaaten. Abmessungen (B x H x T) in mm Mit Handgriffen:Ohne Handgriffe:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Gewicht: 31 kg 32 kgPrüfung/Zertifikate: HINWEIS Ab Umgebungstemperaturen von über 32 °C (90 °F) kann die minimale Temperatur nicht mehr erreicht werden.
