BRUKSANVISNING CoolFreeze CFX 75DZW DOMETIC

• Åbent låg signaliseres

Läs igenom anvisningarna noga innan apparaten tas i drift. Spara bruks- anvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel. Innehållsförteckning 1 Förklaring av symboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193 2 Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193

7.7 Sätta på eller stänga av ett kylfack. . . . . . . . . . . . . . . . . . . . . . . . . . 204

7.11 USB-anslutning för spänningsförsörjning. . . . . . . . . . . . . . . . . . . . 207

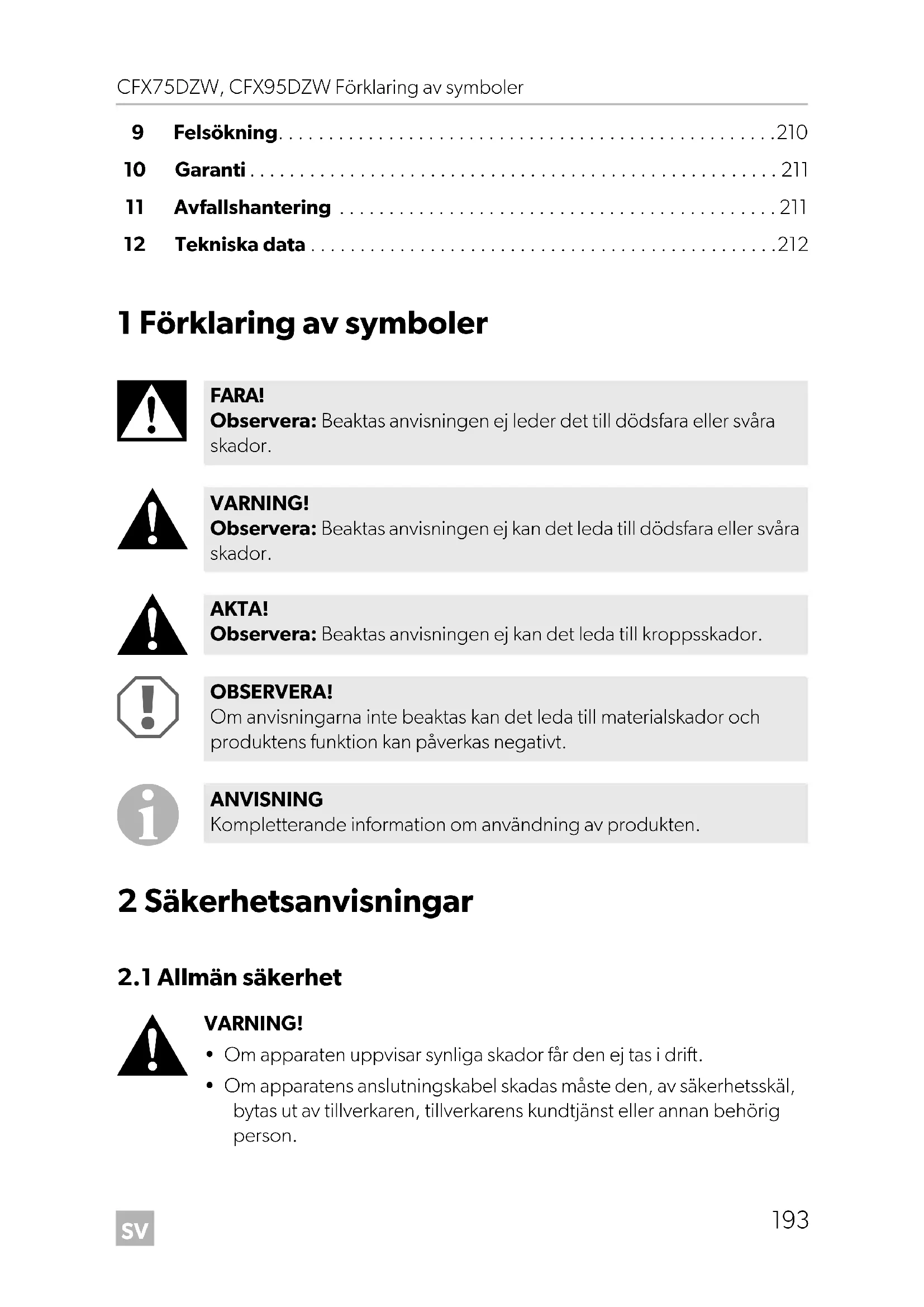

• Om apparaten uppvisar synliga skador får den ej tas i drift.

• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person. FARA! Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. CFX75_95DZW--O-16s.book Seite 193 Montag, 14. August 2017 4:29 16SV Säkerhetsanvisningar CFX75DZW, CFX95DZW

• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

• Denna apparat kan användas av barn från 8 år samt personer med fysiska, sensoriska eller mentala funktionshinder eller oerfarenhet och/eller ovetande under uppsikt av en ansvarig person eller om de har undervisats hur apparaten används på ett säkert sätt utan att faror uppstår.

• Rengöring och underhåll får inte genomföras av barn utan uppsikt.

• Barn får inte leka med apparaten.

• Barn bör hållas under uppsikt, så att de inte leker med apparaten.

• Förvara och använd apparaten utom räckhåll för barn under 8 år.

• Lagra inga ämnen som kan explodera i apparaten, som t.ex. spray- burkar med brännbar drivgas.

• Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.

• Anslut apparaten endast på följande vis: – till ett DC-uttag i fordonet med DC-anslutningskabel – eller till ett växelströmuttag med den medföljande AC-anslutnings- kabeln

• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutnings- kabeln.

• När kylapparaten är ansluten till ett DC-uttag: Koppla bort kyl- apparaten och andra elförbrukare från batteriet innan en batteri- laddare ansluts.

• När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

• Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel. CFX75_95DZW--O-16s.book Seite 194 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Leveransomfattning

• Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska använ- das längre.

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

• Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

• Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

• Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt.

• Se till att ventilationsspringorna inte täcks över.

• Fyll inte innerfacket med vätskor eller is.

• Doppa aldrig ned apparaten i vatten.

• Skydda apparaten och kablarna mot hetta och fukt. 3 Leveransomfattning Se bild 1, sida 2 Pos. Mängd Beteckning1 1 Kylbox med kompressor2 1 Likströmskabel3 1 Växelströmskabel–1Bruksanvisning CFX75_95DZW--O-16s.book Seite 195 Montag, 14. August 2017 4:29 16SV Tillbehör CFX75DZW, CFX95DZW

4Tillbehör Följande tillbehör finns tillgängliga (ingår inte i leveransomfattningen): På Dometics hemsida (se baksidan) hittar du information om en WLAN-app med kon- troll-, visnings- och larmfunktioner. Det kan hända att det inte går att använda appen i ditt land. 5 Ändamålsenlig användning Kylboxen är avsedd för kylning och djupfrysning av livsmedel. Kylboxen är avsedd att anslutas till:

• Ett likströmsnät på ett fordon, en båt eller en husbil

• Ett likströms-försörjningsbatteri

• Ett växelströmsnät Kylappararen är avsedd för privat bruk i hushållet och liknande användningsområ- den, t.ex:

• personalkök i butiker, kontor och andra arbetsplatser

• för gäster på hotell, motell och andra övernattningsanläggningar

• bed & breakfast pensionat

• catering och liknande, t.ex. partihandel

6 Funktionsbeskrivning Kylen både kyler och djupfryser varor. Kylningsprocessen sker i en underhållsfri kylkrets med kompressor. Den extra starka isoleringen och den kraftiga kompressorn möjliggör mycket snabb kylning. Beteckning Art.nrUniversal-fästkit (remsystem) CFX-UFK 9105304041 AKTA! Hälsorisk! Kontrollera om kylarens kyleffekt motsvarar kraven för de livsmedel eller mediciner du vill hålla kalla. CFX75_95DZW--O-16s.book Seite 196 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Funktionsbeskrivning

Det finns två olika fack i kylaren som kan ställas in separat. Kylaren kan användas med samtliga kombinationer: Kylen är lämpad för mobil användning. Kylboxen kan utsättas för en kortvarig krängning på upp till 30°, t.ex. vid användning i båtar.

• Nätdel med prioritetskoppling för anslutning till växelström

• Trestegs-batterivakt som skyddar fordonets batteri

• Displayen med temperaturvisning i °C och °F stängs automatiskt av vid låg batte- rispänning

• Separata inställningar, kontroller och displayer för de olika facken

• Temperaturinställning: Med två knappar i 1 °C-steg (och 2 °F-steg)

• Inbyggd WLAN-sändare, kan därför manövreras per app

• Signal avges vid öppet lock

• USB-anslutning för strömförsörjning

• Tre uttagbara korgar Stort fack Litet fack Kylfack Frysfack Frysfack Kylfack Kylfack Kylfack Frysfack Frysfack ANVISNING Höljets yta under lockets tätning kan kännas varm. Detta är helt normalt eftersom den integrerade värmen förhindrar att kondensat bildas. CFX75_95DZW--O-16s.book Seite 197 Montag, 14. August 2017 4:29 16SV Funktionsbeskrivning CFX75DZW, CFX95DZW

6.2 Reglage och indikeringar

Lockets lås (bild 2 1, sida 2) Kontrollpanel (bild 3, sida 2) Pos. Beteckning Förklaring 1ON OFF Slår på och av kylen när knappen trycks ned en till två sekunder

POWER ”P” Lysdiod Lysdioden lyser grönt: kompressorn på Lysdioden lyser orange: kompressorn avstängd Lysdioden blinkar orange: Displayen stängdes av automatiskt på grund av låg batterispänning 3 ERROR Lysdioden blinkar rött: Tillkopplad kylare är inte klar att användas 4 SET Aktiverar inmatningsläget:

• Temperaturinställning (stort/litet kylfack)

• Ställa in displayens ljusstyrka

• Sätter på eller stänger av WLAN 5 Kylning stort Statusindikering för stort kylfack LED lyser blått: Kylfacket kyler LED lyser inte: Kylfacket kyler inte 6 Indikering stort • Visar information om det stora kylfacket

• Visar ”OFF” när kylfacket är avstängt 7 Indikering litet • Visar information om det lilla kylfacket

• Visar ”OFF” när kylfacket är avstängt 8 Kylning litet Statusindikering för litet kylfack LED lyser blått: Kylfacket kyler LED lyser inte: Kylfacket kyler inte 9 DOWN – Tryck en gång för att sänka valt inställningsvärde 10 UP + Tryck en gång för att höja valt inställningsvärde CFX75_95DZW--O-16s.book Seite 198 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Användning

Anslutningsbussningar, nödstopp (om det finns) och USB-anslutning (bild 4, sida 3): 7Användning

Ändra lockets gångjärn Det går att ändra lockens gångjärn så att locken öppnas åt andra hållet. Tillväga- gångssätt: ➤ Öppna locken och ta bort dem (bild 5 A, sida 3). ➤ Ta bort tre skruvar från vart och ett av sidogångjärnen (bild 5 B, sida 3), och ta av gångjärnen. ➤ Ta bort plastskydden från de nya sidogångjärnspositionerna med hjälp av en liten skruvmejsel och sätt tillbaka dem i de gamla gångjärnspositionerna. ➤ Sätt fast sidogångjärnen i de nya positionerna. ➤ Ta bort de två plastskydden från den mellersta gångjärnspositionen (bild 6 A, sida 4). ➤ Ta bort de fyra skruvarna från det mellersta gångjärnet (bild 6 B, sida 4), och ta av gångjärnet. Pos. Beteckning1 Uttag för växelström2 Säkringshållare3 Nödknapp4 USB-anslutning för strömförsörjning5 Uttag för likström ANVISNING Innan den nya kylapparaten tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 209). CFX75_95DZW--O-16s.book Seite 199 Montag, 14. August 2017 4:29 16SV Användning CFX75DZW, CFX95DZW

➤ Ta bort plastskyddet från den nya gångjärnspositionen med hjälp av en liten skruvmejsel och sätt tillbaka det i den gamla gångjärnspositionen (bild 6 C, sida 4). ➤ Sätt fast det mellersta gångjärnet i den nya positionen. ➤ Placera locken i gångjärnen på den motsatta sidan (bild 6 D, sida 4). Välja temperaturenhet Temperaturvisningen kan ställas om mellan °Celsius och °Fahrenheit. Tillvägagångssätt: ➤ Slå på kylen. ➤ Tryck tre gånger på knappen ”SET” (bild 3 4, sida 2). ➤ Ställ in temperaturenheten Celsius eller Fahrenheit med knapparna ”UP +” (bild 3 10, sida 2) eller ”DOWN –” (bild 3 9, sida 2). ✓ På båda displayerna visas den inställda temperaturenheten i några sekunder. Displayerna blinkar några gånger innan aktuell temperatur visas igen.

7.2 Tips för att spara energi

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.

• Låt varm mat svalna innan den läggs in i kylapparaten.

• Öppna inte kylapparaten oftare än nödvändigt.

• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

• Frosta av kylboxen så snart det bildas is i den.

• Undvik en onödigt låg temperatur i inne i kylskåpet.

OBSERVERA! Risk för skador! Koppla bort kylboxen och andra elförbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada elektroniken. CFX75_95DZW--O-16s.book Seite 200 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Användning

Kylboxen har ett elektroniskt polaritetsskydd, som skyddar den mot kortslutning och omvänd polaritet vid batterianslutning. Använd likström-anslutningskabeln med säkring

➤ Sätt fast likström-anslutningskabeln (bild 1 2, sida 2) i uttaget för likströmsan- slutning på kylboxen (bild 4 5, sida 3). ➤ Anslut anslutningskabeln till ett uttag med likström. Anslut till växelström (t.ex. hemma eller på kontoret)

Kylboxen har en inbyggd multispänningsnätdel med prioritetskoppling som används för att ansluta till växelström. Tack vare prioritetskopplingen kopplar appa- raten automatiskt om till växelströmsdrift när den ansluts till ett växelströmsuttag, detta görs även om likströmskabeln fortfarande är ansluten. När kylboxen kopplar om från försörjning via växelströmsnätet till likström-batteri- försörjning, kan den röda LED-lampan lysa en kort tid. ➤ Sätt fast växelström-anslutningskabeln (bild 1 3, sida 2) i uttaget för växelström på kylboxen (bild 4 1, sida 3). ➤ Anslut anslutningskabeln till ett uttag med växelström. OBSERVERA! Risk för skador! För att skydda apparaten är kontakten till den medföljande lik- ström-anslutningskabeln utrustad med en säkring. Ta inte bort lik- strömskontakten med säkringen. Använd endast den medföljande likström-anslutningskabeln. FARA! Livsfara p.g.a. elektriska stötar!

• Tag inte i brytare eller kontakter med våta händer eller om du står på fuktigt underlag.

• Om kylaren används på en båt och ansluts till växelströmsnätet på land måste en jordfelsbrytare installeras mellan växelströmsnätet och kylaren. Kontakta en behörig elektriker. CFX75_95DZW--O-16s.book Seite 201 Montag, 14. August 2017 4:29 16SV Användning CFX75DZW, CFX95DZW

7.4 Använda batterivakten

Kylaren har en flerstegs-batterivakt som skyddar bilbatteriet mot urladdning när kyl- boxen ansluts till likströmsnätet. När kylen används utan påslagen tändning i fordonet, stängs den av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylen startar så fort batte- riet har laddats och återinkopplingsspänningen uppnås.

I läget ”HIGH” reagerar batterivakten tidigare än i läget ”LOW” eller ”MED” (se efter- följande tabell). Gör på följande sätt för att ändra batterivaktens inställning: ➤ Slå på kylen. ➤ Tryck fyra gånger på knappen ”SET” (bild 3 4, sida 2). ➤ Ställ in batterivaktsläget med hjälp av knapparna ”UP +” (bild 3 10, sida 2) eller ”DOWN –” (bild 3 9, sida 2),. ✓ Följande visas på den digitala displayen: Lo (LOW), Πd (MED), HI (HIGH) ✓ På displayen visas det inställda läget i några sekunder. Displayen blinkar några gånger innan aktuell temperatur visas igen.

OBSERVERA! Risk för skador! Vid avstängning via batterivakten har batteriet inte längre full laddnings- kapacitet. Starta inte om flera gånger och använd inte strömförbrukare utan långa laddningsfaser. Se till att batteriet laddas igen. Batterivaktens läge LOW MED HIGH Frånkopplingsspänning vid 12 V 10,1 V 11,4 V 11,8 V Återinkopplingsspänning vid 12 V 11,1 V 12,2 V 12,6 V Frånkopplingsspänning vid 24 V 21,5 V 24,1 V 24,6 V Återinkopplingsspänning vid 24 V 23,0 V 25,3 V 26,2 V ANVISNING Välj läget ”HIGH” för batterivakten om kylen försörjs med hjälp av start- batteriet. Om kylen ansluts till ett förbrukarbatteri räcker läget ”LOW” för batterivakten. CFX75_95DZW--O-16s.book Seite 202 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Användning

7.5 Använda kylboxen

➤ Ställ kylaren på ett fast underlag. Se till att ventilationsspringorna inte täcks över och att den varma luften kan avle- das utan problem.

➤ Anslut kylaren, se kapitel ”Ansluta kylaren” på sidan 200.

➤ Håll knappen ”ON/OFF” (bild 3 1, sida 2) intryckt i en till två sekunder. ✓ LED-lampan ”P” lyser (bild 3 2, sida 2). ✓ Displayerna (bild 3 6 och 7, sida 2) slås på och den aktuella kyltemperaturen visas. ✓ Beroende på inställd kylfackstemperatur börjar kylaren kyla en eller båda kylfacken. ✓ LED-lamporna (bild 3 5 och 8, sida 2) lyser när respektive kylfack kyls.

OBSERVERA! Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordent- ligt. Se till att ventilationsöppningarna inte täcks över. Kylen måste ha till- räckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt. ANVISNING Ställ kylaren som visas (bild 1, sida 2). Om kylaren körs i ett annat läge kan den ta skada. OBSERVERA! Varor kan skadas av för låg temperatur! Se till att det endast finns föremål resp. varor i kylaren som får kylas till den inställda temperaturen. ANVISNING Vid drift med bilbatteri stängs displayen automatiskt av vid låg batteri- spänning. Lysdioden ”P” blinkar orange. CFX75_95DZW--O-16s.book Seite 203 Montag, 14. August 2017 4:29 16SV Användning CFX75DZW, CFX95DZW

Låsa kylboxen ➤ Stäng locken. ➤ Tryck ned låsen (bild 2 1, sida 2) tills det hörs att de hakar fast.

7.6 Ställa in temperaturen

➤ Tryck på knappen ”SET” (bild 3 4, sida 2): – en gång för det stora kylfacket – två gånger för det lilla kylfacket ✓ Respektive kylfacksindikering blinkar. ➤ Ställ in kyltemperaturen med knapparna ”UP +” (bild 3 10, sida 2) och ”DOWN –” (bild 3 9, sida 2). Du kan ställa in temperaturen så att varje fack fungerar som kylfack eller frysfack. ✓ På displayen visas den inställda kyltemperaturen i några sekunder. Displayen blin- kar några gånger innan aktuell temperatur visas igen.

7.7 Sätta på eller stänga av ett kylfack

Om det bara behövs ett kylfack är det möjligt att stänga av det andra kylfacket för att spara energi. Stänga av kylfack När en viss temperatur visas på kylfacksdisplayen kan du stränga av kylfacket på föl- jande sätt: ➤ Tryck på knappen ”SET” (bild 3 4, sida 2): – en gång för det stora kylfacket – två gånger för det lilla kylfacket ✓ Respektive kylfacksindikering blinkar. ➤ Tryck på knappen ”ON/OFF” (bild 3 1, sida 2). ANVISNING – Larm ”Öppet lock” Om ett lock lämnas öppet längre än tre minuter och apparaten är tillk- opplad blinkar tillhörande innerbelysning tills locket stängs. ANVISNING Temperaturen i kylfacken kan ställas in ned till –22 °C. Tillverkaren rekommenderar emellertid att temperaturen ställs in på –15 °C till –18 °C för normaldrift och optimal energiförbrukning. CFX75_95DZW--O-16s.book Seite 204 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Användning

✓ På respektive kylfacksindikering blinkar ”OFF” i fem sekunder och sedan visas ”OFF”. Sätta på kylfack När kylfacksdisplayen visar ”OFF” kan du sätta på kylfacket på följande sätt: ➤ Tryck på knappen ”SET” (bild 3 4, sida 2): – en gång för det stora kylfacket – två gånger för det lilla kylfacket ✓ Respektive kylfacksindikering blinkar. ➤ Tryck på knappen ”ON/OFF” (bild 3 1, sida 2). ✓ På displayen visas den inställda kyltemperaturen i några sekunder. Displayen blinkar några gånger innan den växlar till att visa aktuell temperatur.

7.8 Aktivera WLAN-signal för valbar app

Kylboxen går att styra med hjälp av en app via WLAN, som du kan installera på en kompatibel produkt. Appen har utrustats med kontroll-, visnings- och larmfunktioner. Du hittar mer information på ditt lands Dometic-hemsida (se baksidan). Observera att appen kanske inte går att använda i ditt land. WLAN-namnet för kompressorkylboxen börjar med ”CFX”. Det förinställda lösenor- det är ”00000000”. Du kan ändra det WLAN-namnet och lösenordet om du vill. Aktivera/stänga av WLAN-signal ➤ Tryck sex gånger på knappen ”SET” (bild 3 4, sida 2). ➤ Slå på och av WLAN-signalen med hjälp av knapparna ”UP +” (bild 3 10, sida 2) och ”DOWN –” (bild 3 9, sida 2). ✓ På displayen visas önskad inställning i några sekunder. Displayen blinkar några gånger innan aktuell temperatur visas igen.

• I fabriksinställningen är det trådlösa LAN-nätverkets sändare avstängd. Vid det första idrifttagandet och efter alla strömavbrott, måste du aktivera det trådlösa LAN-nätverkets sändare för att kunna använda appen.

• Det behövs en liten mängd ström för WLAN-sändaren. För bästa energieffekt ska du slå av WLAN-sändaren när den inte används. CFX75_95DZW--O-16s.book Seite 205 Montag, 14. August 2017 4:29 16SV Användning CFX75DZW, CFX95DZW

Återställa WLAN till fabriksinställningar Om du har anpassat kylboxens WLAN-inställningar via WLAN-appen enligt önske- mål och glömt bort ditt lösenord kan du återställa kylboxen till fabriksinställningarna på följande sätt: ➤ Tryck sex gånger på knappen ”SET” (bild 3 4, sida 2). ➤ Håll knappen ”ON/OFF” (bild 3 10, sida 2) intryckt i minst fem sekunder. ✓ På displayen blinkar ”rES” några gånger, innan inställningarna återgår till tidigare visningsalternativ. ✓ WLAN-inställningarna återställdes till fabriksinställningarna. Om du vill ha mer information går du till Dometics hemsida där du hämtade appen.

7.9 Ställa in displayens ljusstyrka

I mörka omgivningar kan displayens ljusstyrka dimras. Tillvägagångssätt för att ställa in displayens ljusstyrka: ➤ Slå på kylboxen. ➤ Tryck fem gånger på knappen ”SET” (bild 3 4, sida 2). ➤ Använd knapparna ”UP +” (bild 3 7, sida 2) eller ”DOWN –” (bild 3 6, sida 2) för att ställa in displayens ljusstyrka. ✓ Följande visas på displayen: d0 (förinställd), d1 (mellanljus), d2 (mörk) ✓ På displayerna visas det inställda läget i några sekunder. Displayerna blinkar några gånger innan de går tillbaka till aktuell ljusstyrka igen.

• Fabriksinställningen för displayens ljusstyrka är d0 (förinställd).

• När ett fel inträffar är ljusstyrkan automatiskt d0 (förinställd). Efter att störningen åtgärdats aktiveras den inställda ljusstyrkan igen. CFX75_95DZW--O-16s.book Seite 206 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Användning

7.10 Använda nödstopp

Nödstoppsknappen (bild 4 3, sida 3) sitter under kontrollpanelen. Vid normal drift står brytaren på ”NORMAL USE”(normal användning). ➤ Om det uppstår ett fel i styrelektroniken för brytaren till ”EMERGENCY OVERRIDE” (nödstopp aktiveras).

7.11 USB-anslutning för spänningsförsörjning

USB-anslutningen kan användas till laddning av små apparater (t.ex. Mobiltelefoner och MP3-spelare). Om du vill använda kylaren tillsammans med en USB-enhet behöver bara ansluta en USB-kabel (följer inte med vid leverans) till apparaten.

7.12 Stänga av kylboxen

➤ Töm kylen. ➤ Stäng av kylaren. ➤ Dra ut anslutningskabeln. Om kylen inte ska användas under en längre tid: ➤ Låt locken stå lite på glänt. På så sätt förhindrar man att det bildas störande lukt. ANVISNING När knappen är inställd på ”EMERGENCY OVERRIDE” körs kylsystemet med full kyleffekt. Beroende på de enskilda fackens driftläge när omkopplingen äger rum kör systemet ett eller båda fack som frysfack och/eller stänger av något av facken. ANVISNING Säkerställ att den lilla enheten som anslutits till USB-anslutningen kan köras med 5 V/500 mA. CFX75_95DZW--O-16s.book Seite 207 Montag, 14. August 2017 4:29 16SV Användning CFX75DZW, CFX95DZW

Luftfuktighet kan avsätta sig som frost på förångarna och i kylaren, vilket leder till minskad kylförmåga. Frosta av kylaren i god tid.

Avfrosta: ➤ Ta ut varorna. ➤ Förvara dem vid behov i en annan kylprodukt så att de förblir kalla. ➤ Stäng av kylaren. ➤ Låt locken stå öppna. ➤ Torka upp vattnet.

7.14 Byta växelströmssäkring

➤ Koppla från strömförsörjningen från apparaten. ➤ Dra ut anslutningskablarna. ➤ Ta loss säkringshållaren (bild 4 2, sida 3), använd t.ex. en skruvmejsel. ➤ Byt ut den trasiga glassäkringen mot en ny glassäkring av samma typ och med samma värde (4 A, 250 V). ➤ Tryck in säkringshållaren i höljet igen. ➤ Koppla in strömförsörjningen till kylaren. OBSERVERA! Risk för skador! Avlägsna aldrig isbeläggningar eller fastfrusna föremål med hårda eller vassa/spetsiga verktyg. FARA! Livsfara p.g.a. elektriska stötar! Koppla från strömförsörjningen och anslutningskabeln innan du byter ut apparatens säkring. CFX75_95DZW--O-16s.book Seite 208 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Rengöring och skötsel

➤ Skruva av kontaktstiftshylsan (bild 7 3, sida 4) från stickkontakten (bild 7 1, sida 4). ➤ Byt ut den trasiga säkringen (bild 7 2, sida 4) mot en ny säkring av samma typ med samma värde (3AG, Fast Acting 15 A). ➤ Sätt ihop kontakten i omvänd ordningsföljd igen.

7.16 Byta ljuskretskort

➤ Koppla från strömförsörjningen från kylaren. ➤ Öppna den transparenta kåpan med hjälp av en skruvmejsel (bild 8 A, sida 4). ➤ Lossa på kretskortets monteringsskruvar(bild 8 B, sida 4). ➤ Dra ut kontakten ur kretskortet (bild 8 C, sida 4). ➤ Byt ut ett defekt ljuskretskort mot ett nytt. ➤ Sätt in ett nytt kretskort genom att genomföra stegen som beskrivs i anvisningen om hur man tar bort ett kretskort i omvänd ordning. ➤ Sätt tillbaka den transparenta kåpan i höljet. ➤ Koppla in strömförsörjningen till kylaren. 8 Rengöring och skötsel

➤ Rengör apparaten då och då in- och utvändigt med en fuktig trasa. ➤ Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas. VARNING! Koppla alltid bort apparaten från elnätet före rengöring och skötsel. OBSERVERA! Risk för skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.

• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten. CFX75_95DZW--O-16s.book Seite 209 Montag, 14. August 2017 4:29 16SV Felsökning CFX75DZW, CFX95DZW

9Felsökning Störning Möjlig orsak Lösning Kylaren fungerar inte, lysdioden lyser inte. Det finns ingen spän- ning i fordonets uttag för likström. På de flesta fordon finns det ingen spän- ning i uttaget för likström om tändningen inte har slagits på. Ingen spänning i växel- strömsuttaget. Prova med ett annat uttag. Produktens säkring defekt. Byt säkring, se kapitel ”Byta växelströms- säkring” på sidan 208. Den integrerade nätde- len är defekt. Reparationer får endast utföras av aukto- riserad kundservice. Kylaren kyler inte (kon- takten är insatt, lysdio- den ”POWER” lyser). Kompressorn defekt. Reparationer får endast utföras av aukto- riserad kundservice. Kylaren kyler inte (kon- takten är insatt, lysdio- den ”POWER” blinkar orange, displayen är avstängd). Batterivaktsläget är för högt. Ställ in batterivakten på ett lägre läge. Batterispänningen är för låg. Ladda eventuellt batteriet. Vid drift med likströms- uttaget : tändningen är påsla- gen men kylboxen fungerar inte och lysdi- oden lyser inte. Hållaren på uttaget för likström är smutsig. Det ger dålig elektrisk kon- takt. Om stickkontakten blir mycket varm i uttaget för likström, måste antingen hål- laren rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. Likströmskontaktens säkring har gått. Byt ut säkringen till uttaget för likström, se kapitel ”Byta säkring till likström-stick- kontakten” på sidan 209 Fordonets säkring har gått. Byt fordonssäkringen i likströmsuttaget (se fordonets bruksanvisning). Det visas ett felmedde- lande (t.ex. ”Err1”) på displayen och kylaren kyler inte. Kylaren har stängts av på grund av en intern drift- störning. Reparationer får endast utföras av aukto- riserad kundservice. Innerbelysningen i ett fack blinkar. Fackets lock lämnades öppet i mer än tre minu- ter. Stäng fackets lock. CFX75_95DZW--O-16s.book Seite 210 Montag, 14. August 2017 4:29 16SV CFX75DZW, CFX95DZW Garanti

10 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

• en reklamationsbeskrivning/felbeskrivning. 11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. CFX75_95DZW--O-16s.book Seite 211 Montag, 14. August 2017 4:29 16SV Tekniska data CFX75DZW, CFX95DZW

-motsvarande: 0,082 t 0,096 t Global uppvärmningspotential (GWP):

Innehåller fluorerade växthusgaser Hermetiskt sluten utrustning Det finns inga begränsningar för användandet av apparatens WiFi-funktion i EU-medlemsstaterna. Mått (B x H x D) i mmMed handtag:Utan handtag:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Vikt: 31 kg 32 kgProvning/certifikat: ANVISNING Den lägsta temperaturen (min. temperatur) nås inte om omgivningstemperaturen ligger över 32 °C (90 °F).
