GEBRUIKSAANWIJZING CoolFreeze CFX 75DZW DOMETIC

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker. De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt. Inhoudsopgave 1 Verklaring van de symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 2 Veiligheidsinstructies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150

2.1 Algemene veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150

2.2 Veiligheid bij het gebruik van het toestel. . . . . . . . . . . . . . . . . . . . .152

7.1 Voor het eerste gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .156

7.8 WLAN-signaal voor optionele app activeren. . . . . . . . . . . . . . . . . .163

7.11 USB-aansluiting voor spanningsvoorziening . . . . . . . . . . . . . . . . . .165

7.15 Gelijkstroomstekkerzekering vervangen . . . . . . . . . . . . . . . . . . . . .166

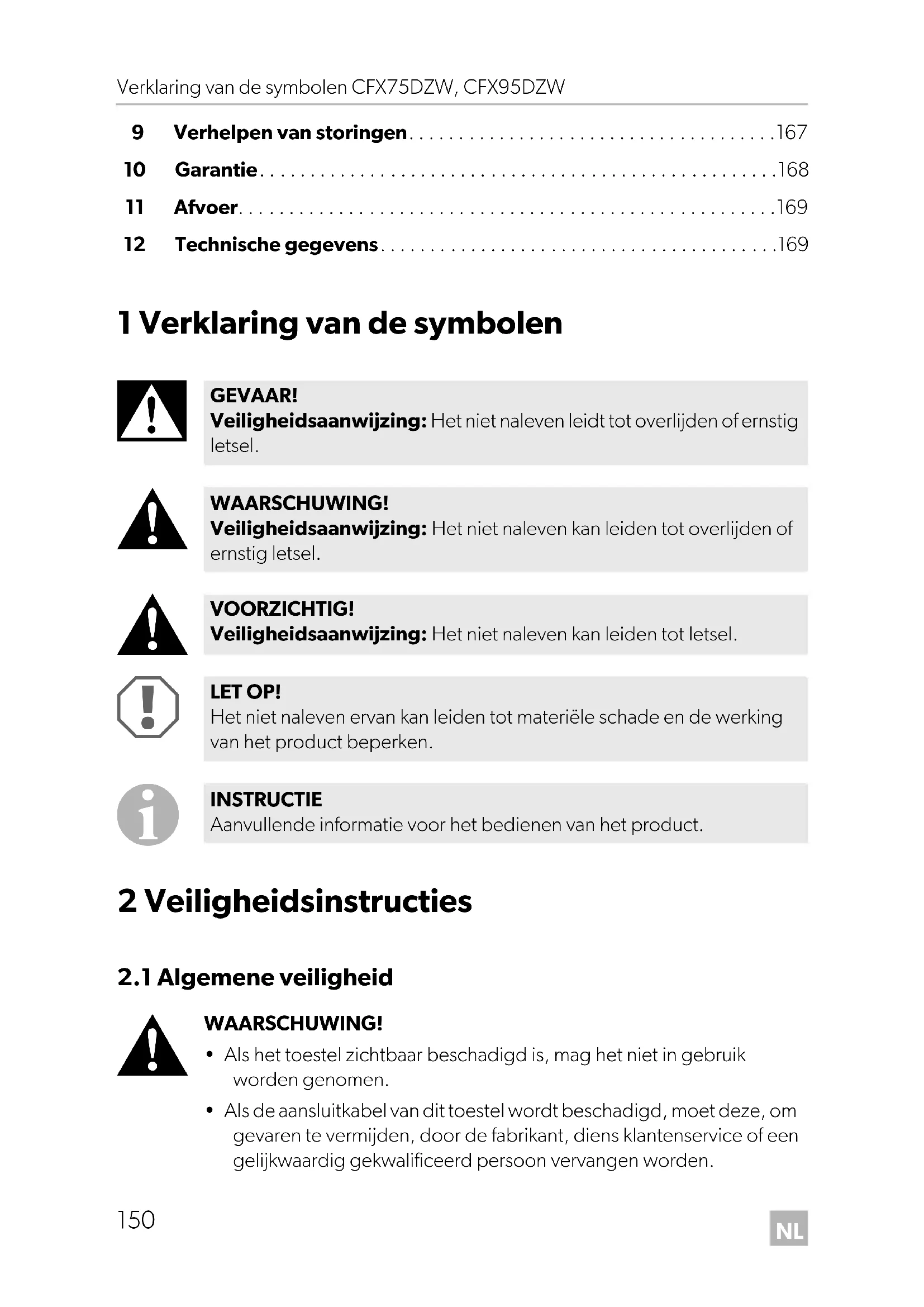

2 Veiligheidsinstructies

2.1 Algemene veiligheid

• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.

• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon vervangen worden. GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. CFX75_95DZW--O-16s.book Seite 150 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Veiligheidsinstructies

• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitge- voerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.

• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en/of kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.

• Kinderen mogen niet met het toestel spelen.

• Er moet toezicht worden gehouden op kinderen, zodat ze niet met toestel gaan spelen.

• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.

• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

• Scheid het toestel van het net – voor iedere reiniging en ieder onderhoud –na elk gebruik

• Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

• Vergelijk de spanning op het typeplaatje met de voorhanden energie- voorziening.

• Sluit het toestel alleen als volgt aan: – met de DC-aansluitkabel aan een DC-stopcontact in het voertuig – of met de AC-aansluitkabel op het wisselstroomnet

• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

• Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.

• Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden ontladen. CFX75_95DZW--O-16s.book Seite 151 Montag, 14. August 2017 4:29 16NL Omvang van de levering CFX75DZW, CFX95DZW

• Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.

• Deze koeltoestel bevat in de isolering brandbaar cyclopentaan. De gassen in het isoleringsmateriaal vereisen een bijzonder afvoer- proces. Voer het apparaat aan het einde van zijn levensduur af volgens de voorschriften.

2.2 Veiligheid bij het gebruik van het toestel

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn.

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.

• Zet het toestel niet in de buurt van open vlammen of andere warmte- bronnen (verwarming, sterke zonnestraling, gasovens enz.).

• Oververhittingsgevaar! Let er altijd op dat de warmte, die bij het bedrijf ontstaat, goed afge- voerd kan worden. Zorg ervoor, dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatiesleuven niet worden afgedekt.

• Doe geen vloeistoffen of ijs in het binnenreservoir.

• Dompel het toestel nooit onder water.

• Bescherm het toestel en de kabels tegen hitte en vocht. 3 Omvang van de levering Zie afb. 1, pagina 2 Pos. Aantal Omschrijving1 1 Compressorkoelbox2 1 Gelijkstroom-aansluitkabel3 1 Wisselstroom-aansluitkabel– 1 Gebruiksaanwijzing CFX75_95DZW--O-16s.book Seite 152 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Toebehoren

4Toebehoren Als toebehoren verkrijgbaar (niet bij de levering inbegrepen): Op de Dometic-website (zie achterzijde) vindt u informatie over een WLAN-app met controle-, weergave- en alarmfuncties. De app is eventueel niet beschikbaar in uw land. 5Reglementair gebruik De koelbox is geschikt voor het koelen en invriezen van levensmiddelen. De koelbox is bestemd voor het gebruik op:

• een gelijkstroomnet van een voertuig, boot of camper

• een gelijkstroomvoedingsaccu

• een wisselstroomnet Het koeltoestel is bestemd voor het gebruik thuis en soortgelijke toepassingen, zoals

• in personeelskeukens van winkels, kantoren en andere werkruimtes

• in de catering en vergelijkbaar commercieel gebruik

6 Functiebeschrijving Het koeltoestel kan waren afkoelen, koel houden en diepvriezen. De koeling gebeurt door een onderhoudsvrije koelkring met compressor. De extra sterke isolatie en de krachtige compressor garanderen een bijzonder snelle koeling. Omschrijving Artikelnr.Universele bevestigingsset (riemsysteem) CFX-UFK 9105304041 VOORZICHTIG! Gevaar voor de gezondheid! Controleer of het koelvermogen van het koelapparaat voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen. CFX75_95DZW--O-16s.book Seite 153 Montag, 14. August 2017 4:29 16NL Functiebeschrijving CFX75DZW, CFX95DZW

Het koelapparaat heeft twee gescheiden vakken, die onafhankelijk van elkaar kun- nen worden ingesteld. Het koelapparaat kan in alle combinaties worden gebruikt: Het koelapparaat is geschikt voor mobiel gebruik. De koelbox kan aan een kortstondige kanteling van 30° worden blootgesteld, bijv. bij het gebruik op boten.

• Voedingseenheid met prioriteitsschakeling voor de aansluiting op wisselstroom

• Accumonitor met drie niveaus ter bescherming van de voertuigaccu

• Display met temperatuurindicatie in °C en °F schakelt bij lage accuspanning automatisch uit.

• Onafhankelijke instellingen, controles en weergaves voor elk vak

• Temperatuurinstelling: Met twee toetsen in stappen van 1 °C (en stappen van 2 °F)

• Geïntegreerde WLAN-zender, daardoor te bedienen via app

• Open deksel wordt gesignaleerd

• USB-aansluiting voor stroomvoorziening

• Drie uitneembare manden Groot vak Klein vak Koelvak Vriesvak Vriesvak Koelvak Koelvak Koelvak Vriesvak Vriesvak INSTRUCTIE Het behuizingsoppervlak onder de dekselafdichting kan warm aanvoe- len. Dit is normaal, omdat de geïntegreerde verarming de vorming van condensaat verhindert. CFX75_95DZW--O-16s.book Seite 154 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Functiebeschrijving

Vergrendelingen van de deksels (afb. 2 1, pagina 2) Bedieningsveld (afb. 3, pagina 2) Pos. Omschrijving Verklaring 1ON OFF Schakelt het koelapparaat in of uit als de toets één tot twee seconden wordt ingedrukt

POWER „P” Bedrijfsindicatie Led brandt groen: compressor is aan Led brandt oranje: compressor is uit Led knippert oranje: display werd automatisch uitgescha- keld, omdat accuspanning laag is 3 ERROR Led knippert rood: ingeschakeld koelapparaat is niet klaar voor gebruik 4 SET Kiest de invoermodus:

• Temperatuurinstelling (groot/klein koelvak)

• Helderheid van het display instellen

• Schakelt WLAN in of uit 5 Koeling groot Statusindicatie groot koelvak Led brandt blauw: het koelvak koelt Led brandt niet: het koelvak koelt niet 6 Weergave groot • Toont informatie over het grote koelvak

• Toont „OFF”, als het koelvak is uitgeschakeld 7 Weergave klein • Toont informatie over het kleine koelvak

• Toont „OFF”, als het koelvak is uitgeschakeld 8 Koeling klein Statusindicatie klein koelvak Led brandt blauw: het koelvak koelt Led brandt niet: het koelvak koelt niet 9 DOWN – Eén keer aantikken verlaagt de geselecteerde invoerwaarde 10 UP + Eén keer aantikken verhoogt de geselecteerde invoerwaarde CFX75_95DZW--O-16s.book Seite 155 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

Aansluitbussen, noodschakelaar (indien voorhanden) en USB-aansluiting (afb. 4, pagina 3): 7 Bediening

7.1 Voor het eerste gebruik

Dekselaanslag omdraaien U kunt de dekselaanslag omdraaien, indien u het deksel naar de andere kant wilt openen. Ga hiervoor als volgt te werk: ➤ Open het deksel en demonteer deze (afb. 5 A, pagina 3). ➤ Verwijder de drie schroeven van de zijscharnieren (afb. 5 B, pagina 3) en demonteer de scharnieren. ➤ Verwijder de kunststofafdekkingen van de nieuwe zijscharnierposities met een schroevendraaier en breng deze aan op de oude scharnierposities. ➤ Breng de zijscharnieren op de nieuwe posities aan. ➤ Verwijder de twee kunststofafdekkingen van de middelste scharnierpositie (afb. 6 A, pagina 4). ➤ Verwijder de vier schroeven van het middelste scharnier (afb. 6 B, pagina 4) en demonteer het scharnier. Pos. Omschrijving1 Wisselstroombus2 Zekeringhouder3 Noodschakelaar4 USB-aansluiting voor stroomvoorziening5 Gelijkstroombus INSTRUCTIE Voordat u het nieuwe koelapparaat in gebruik neemt, moet u het om hygiënische redenen van binnen en van buiten reinigen met een voch- tige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 167). CFX75_95DZW--O-16s.book Seite 156 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Bediening

➤ Verwijder de kunststofafdekking van de nieuwe scharnierpositie met een schroe- vendraaier en breng deze aan op de oude scharnierpositie (afb. 6 C, pagina 4). ➤ Breng het middelste scharnier aan op de nieuwe positie. ➤ Plaats het deksel in de scharnieren aan de tegenoverliggende zijde (afb. 6 D, pagina 4). Temperatuureenheid selecteren U kunt voor de temperatuurindicatie tussen de waarden voor °Celsius en °Fahrenheit kiezen. Ga hiervoor als volgt te werk: ➤ Schakel het koelapparaat in. ➤ Druk drie maal op de toets „SET” (afb. 3 4, pagina 2). ➤ Stel met de toetsen „UP +” (afb. 3 10, pagina 2) resp. „DOWN –” (afb. 3 9, pagina 2), de temperatuureenheid °Celsius of °Fahrenheit in. ✓ Beide displays geven enkele seconden de ingestelde temperatuureenheid weer. De displays knipperen een paar keer, voordat de weergave van de actuele temperatuur weer verschijnt.

7.2 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.

• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.

• Open het koeltoestel niet vaker dan nodig.

• Laat het koeltoestel niet langer open dan nodig is.

• Ontdooi het koelapparaat zodra er zich een ijslaag gevormd heeft.

• Vermijd een onnodig lage binnentemperatuur.

7.3 Koelapparaat aansluiten

Op een accu aansluiten (voertuig of boot) De koelbox kan met 12 V g of 24 Vg worden gebruikt.

LET OP! Gevaar voor beschadiging! Koppel de koelbox en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de apparaten beschadigen. CFX75_95DZW--O-16s.book Seite 157 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

Voor de veiligheid is de koelbox met een elektronische beveiliging tegen verkeerd polen uitgerust, die de koelbox beschermt tegen kortsluiting en tegen verkeerd polen bij aansluiting op de accu. De gelijkstroomaansluitkabel met zekering gebruiken

➤ Steek de gelijkstroomaansluitkabel (afb. 1 2, pagina 2) in de bus voor de gelijkstroomvoeding van de koelbox (afb. 4 5, pagina 3). ➤ Sluit de aansluitkabel aan op de gelijkstroomcontactdoos. Op een wisselstroomnet aansluiten (bijv. thuis of op kantoor)

De koelboxen hebben een geïntegreerde multispanning-voedingseenheid met pri- oriteitsschakeling voor de aansluiting aan wisselstroom. Door de prioriteitsschake- ling wordt automatisch op wisselstroombedrijf omgeschakeld, als het apparaat op een wisselstroomnet is aangesloten, ook als de gelijkstroomaansluitkabel nog is aan- gesloten. Als de koelbox van een wisselstroomnetvoeding op een gelijkstroomaccuvoeding overschakelt, kan de rode led kort oplichten. ➤ Steek de wisselstroomaansluitkabel (afb. 1 3, pagina 2)in de bus voor de wisselstroomvoeding van de koelbox (afb. 4 1, pagina 3). ➤ Sluit de aansluitkabel aan op de wisselstroomcontactdoos. LET OP! Gevaar voor beschadiging! Ter bescherming van het toestel is de stekker van de meegeleverde gelijkstroomaansluitkabel met een zekering uitgerust. Verwijder de beveiligde gelijkstroomstekker niet. Gebruik uitsluitend de meegeleverde gelijkstroomaansluitkabel. GEVAAR! Levensgevaar door elektrische schok!

• Werk nooit met stekkers en schakelaars, als u natte handen heeft of met uw voeten op een natte ondergrond staat.

• Als u uw koelapparaat aan boord van een boot per landaansluiting aan het wisselstroomnet gebruikt, dan moet u in elk geval een aard- lekschakelaar tussen het wisselstroomnet en het koelapparaat scha- kelen. Laat u door een deskundige adviseren. CFX75_95DZW--O-16s.book Seite 158 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Bediening

7.4 Accubewaker gebruiken

Het koelapparaat is uitgerust met een meertrapse accumonitor die de voertuigaccu bij aansluiting op het gelijkstroomnet beschermt tegen te diepe ontlading. Als het koelapparaat bij uitgeschakeld contact in het voertuig wordt gebruikt, wordt het koelapparaat automatisch uitgeschakeld zodra de voedingsspanning daalt onder een ingestelde waarde. Het koelapparaat wordt weer ingeschakeld zodra door oplading van de accu de herinschakelspanning is bereikt.

In de stand „HIGH” wordt de accubewaker sneller geactiveerd dan in de standen „LOW” en „MED” (zie volgende tabel). Om de modus voor de accumonitor te wijzigen, gaat u als volgt te werk: ➤ Schakel het koelapparaat in. ➤ Druk vier keer op toets „SET” (afb. 3 4, pagina 2). ➤ Stel met de toetsen „UP +” (afb. 3 10, pagina 2) of „DOWN –” (afb. 3 9, pagina 2), de modus voor de accumonitor in. ✓ Op het digitale display wordt het volgende weergegeven: Lo (LOW), Πd (MED), HI (HIGH) ✓ Het display geeft voor enkele seconden de ingestelde modus weer. Het display knippert een paar keer, voordat de weergave van de actuele temperatuur weer verschijnt. LET OP! Gevaar voor beschadiging! De accu heeft bij het uitschakelen door de accumonitor niet meer de volle laadcapaciteit. Vermijd meermaals starten of het gebruik van stroomverbruikers zonder langere oplaadfases. Zorg ervoor dat de accu weer geladen wordt. Accubewakermodus LOW MED HIGH Uitschakelspanning bij 12 V 10,1 V 11,4 V 11,8 V Herinschakelspanning bij 12 V 11,1 V 12,2 V 12,6 V Uitschakelspanning bij 24 V 21,5 V 24,1 V 24,6 V Herinschakelspanning bij 24 V 23,0 V 25,3 V 26,2 V CFX75_95DZW--O-16s.book Seite 159 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

7.5 Koelbox gebruiken

➤ Plaats het koelapparaat op een vaste ondergrond. Let erop dat de ventilatieopeningen niet zijn afgedekt en de verwarmde lucht goed kan wegtrekken.

➤ Reinig het koelapparaat, zie hoofdstuk „Koelapparaat aansluiten” op pagina 157.

➤ Houd de toets „ON/OFF” (afb. 3 1, pagina 2) één tot twee seconden ingedrukt. ✓ De led „P” brandt (afb. 3 2, pagina 2). ✓ De displays (afb. 3 6 en 7 pagina 2) worden ingeschakeld en geven de actuele koeltemperatuur weer. ✓ Afhankelijk van de ingestelde koelvak-temperatuur start het koelapparaat met het koelen van een of beide koelvakken. ✓ De leds (afb. 3 5 en 8, pagina 2) branden als het betreffende koelvak koelt. INSTRUCTIE Als het koelapparaat wordt gevoed door de starteraccu, kiest dan de accumonitor-modus „HIGH”. Als het koelapparaat is aangesloten op een voedingsaccu, is de accumonitor-modus „LOW” voldoende. LET OP! Oververhittingsgevaar! Let er altijd op dat de warmte die bij het gebruik ontstaat goed afge- voerd kan worden. Let erop dat de ventilatieopeningen niet worden afgedekt. Zorg ervoor dat het koelapparaat op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren. INSTRUCTIE Stel het koelapparaat zoals weergegeven op (afb. 1, pagina 2). Als het koelapparaat in een andere positie wordt gebruikt, kan dit schade aan het koelapparaat veroorzaken. LET OP! Gevaar door te lage temperatuur! Zorg ervoor dat er zich alleen voorwerpen of waren in het koelapparaat bevinden die op de gekozen temperatuur gekoeld mogen worden. CFX75_95DZW--O-16s.book Seite 160 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Bediening

Koelbox vergrendelen ➤ Sluit het deksel. ➤ Druk de vergrendelingen (afb. 2 1, pagina 2) naar beneden tot deze hoorbaar vastklikken.

7.6 Temperatuur instellen

➤ Druk op de toets „SET” (afb. 3 4, pagina 2): – een keer voor het grote koelvak – twee keer voor het kleine koelvlak ✓ De indicatie van het betreffende koelvak knippert. ➤ Stel met de toetsen „UP +” (afb. 3 10, pagina 2) en „DOWN –” (afb. 3 9, pagina 2) de koeltemperatuur in. U kunt de temperatuur instellen zodat elk vak als koelvak of als vriesvak werkt. ✓ Het display geeft voor enkele seconden de ingestelde gewenste koeltempera- tuur weer. Het display knippert een paar keer, voordat de weergave van de actuele temperatuur weer verschijnt.

INSTRUCTIE Bij het bedrijf aan een voertuigaccu schakelt het display automatisch uit als de accuspanning te laag is. De led „P” knippert oranje. INSTRUCTIE – Alarm „Deksel open” Als een deksel langer dan drie minuten open wordt gelaten en het appa- raat is ingeschakeld, knippert de betreffende binnenlamp, tot de deksel wordt gesloten. INSTRUCTIE De temperatuur van elk koelvak kan op –22 °C worden ingesteld. De fabrikant adviseert een temperatuur van –15 °C tot –18 °C voor normaal bedrijf en optimaal energieverbruik. CFX75_95DZW--O-16s.book Seite 161 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

7.7 Een koelvak uit- of inschakelen

Als slechts een koelvak nodig is kan het andere koelvak worden uitgeschakeld om energie te besparen. Koelvak uitschakelen Als het display van het koelvak een temperatuur weergeeft, kan het koelvak als volgt worden uitgeschakeld: ➤ Druk op de toets „SET” (afb. 3 4, pagina 2): – een keer voor het grote koelvak – twee keer voor het kleine koelvlak ✓ De indicatie van het betreffende koelvak knippert. ➤ Druk op de toets „ON/OFF” (afb. 3 1, pagina 2). ✓ Op de weergave van het betreffende koelvak knippert vijf seconden lang „OFF”, daarna wordt „OFF” weergegeven. Koelvak inschakelen Als het display van het koelvak „OFF” weergeeft, kan het koelvak als volgt worden ingeschakeld: ➤ Druk op de toets „SET” (afb. 3 4, pagina 2): – een keer voor het grote koelvak – twee keer voor het kleine koelvlak ✓ De indicatie van het betreffende koelvak knippert. ➤ Druk op de toets „ON/OFF” (afb. 3 1, pagina 2). ✓ Het display geeft voor enkele seconden de ingestelde gewenste koeltempera- tuur weer. Het display knippert een paar keer, voordat de weergave naar de actuele temperatuur wisselt. CFX75_95DZW--O-16s.book Seite 162 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Bediening

7.8 WLAN-signaal voor optionele app activeren

Het koelapparaat kan via WLAN met een app worden aangestuurd, die op een com- patibel apparaat kan worden geïnstalleerd. De app is met controle-, weergave- en alarmfuncties uitgerust. Meer informatie vindt u op de Dometic-website van uw land (zie ommezijde). Even- tueel is de app in uw land niet beschikbaar. De WLAN-naam van de compressorkoelbox begint met „CFX”. Het vooraf inge- stelde wachtwoord is „00000000”. WLAN-naam en wachtwoord kunt u individueel aanpassen. WLAN-signaal in-/uitschakelen ➤ Druk zes keer op de toets „SET” (afb. 3 4, pagina 2). ➤ Schakel met de toetsen „UP +” (afb. 3 10, pagina 2) resp. „DOWN –” (afb. 3 9, pagina 2) het WLAN-signaal in of uit. ✓ Het display geeft voor enkele seconden de ingestelde gewenste instelling weer. Het display knippert een paar keer, voordat de weergave van de actuele tempe- ratuur weer verschijnt.

WLAN naar fabrieksinstellingen terugzetten Als u de WLAN-instellingen van het koelapparaat via de WLAN-app heeft geperso- naliseerd en u uw wachtwoord bent vergeten, kan het koelapparaat als volgt wor- den teruggezet naar de fabrieksinstellingen: ➤ Druk zes keer op de toets „SET” (afb. 3 4, pagina 2). ➤ Houd de toets „UP +” (afb. 3 10, pagina 2) minstens vijf seconden ingedrukt. ✓ Op de displays knippert een paar keer „rES” voordat deze terugkeert naar de vorige weergave. ✓ De WLAN-instellingen zijn teruggezet naar de fabrieksinstellingen. INSTRUCTIE

• In de fabrieksinstelling is de WLAN-zender uitgeschakeld. Tijdens de eerste inbedrijfstelling en na elke stroomonderbreking moet u de WLAN-zender inschakelen om de app te kunne gebruiken.

• De WLAN-zender verbruik een kleine hoeveelheid stroom. Om een optimaal energieverbruik te bereiken, schakelt u de WLAN-zender uit als deze niet wordt gebruikt. CFX75_95DZW--O-16s.book Seite 163 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

Ga voor meer informatie naar de Dometic-website waar u de app heeft gedownload.

7.9 Helderheid van het display instellen

In een donkere omgeving kan de helderheid van het display wordt gedimd. Stel de helderheid van het display als volgt in: ➤ Schakel de koelbox in. ➤ Druk vijf keer op de toets „SET” (afb. 3 4, pagina 2). ➤ Stel met de toetsen „UP +” (afb. 3 7, pagina 2) of „DOWN –” (afb. 3 6, pagina 2) de helderheid van het display in. ✓ Op het display verschijnt het volgende: d0 (vooringesteld), d1 (gemiddeld helder), d2 (donker) ✓ De displays geven gedurende enkele seconden de ingestelde modus weer. De displays knipperen een paar keer, voordat de weergave van de actuele helder- heid weer verschijnt.

7.10 Noodschakelaar gebruiken

De noodschakelaar (afb. 4 3, pagina 3) bevindt zich onder het bedieningsveld. Voor normaal bedrijf staat de schakelaar op „NORMAL USE” (normaal gebruik). ➤ Als een storing in de besturingselektronica optreedt, zet de schakelaar dan op „EMERGENCY OVERRIDE” (noodbediening).

• Fabrieksinstelling voor de helderheid van het display is d0 (voorin- gesteld).

• Bij storingen is de helderheid automatisch d0 (vooringesteld). Na het verhelpen van de storing wordt de ingestelde helderheid weer geactiveerd. INSTRUCTIE Als de schakelaar op „EMERGENCY OVERRIDE” staat, werkt het koelsy- steem met het volledige koelvermogen. Afhankelijk van de bedienings- modus van de afzonderlijke vakken voor de tijd van het omschakelen gebruikt het systeem een of beide vakken als vriesvak en/of schakelt een van de vakken uit. CFX75_95DZW--O-16s.book Seite 164 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Bediening

7.11 USB-aansluiting voor spanningsvoorziening

U kunt de USB-aansluiting voor het opladen van kleine apparaten (bijvoorbeeld mobiele telefoon en mp3-speler) gebruiken. Als u het koelapparaat met een USB-apparaat wilt gebruiken, sluit dan gewoon een USB-kabel op het apparaat aan (niet meegeleverd).

7.12 Koelbox uitschakelen

➤ Maak het koelapparaat leeg. ➤ Schakel het koelapparaat uit. ➤ Trek de aansluitkabel uit het stopcontact. Als u het koelapparaat gedurende langere tijd niet wilt gebruiken: ➤ laat het deksel licht geopend. Zo verhindert u geurvorming.

7.13 Koelbox ontdooien

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van het koelappa- raat als rijp afzetten, waardoor het koelvermogen wordt gereduceerd. Ontdooi het koelapparaat op tijd.

Ga als volgt te werk om het koelapparaat te ontdooien: ➤ Neem de waren eruit. ➤ Bewaar deze eventueel in een ander koelapparaat, zodat ze koud blijven. ➤ Schakel het koelapparaat uit. ➤ Laat de deksels open. ➤ Veeg het smeltwater op. INSTRUCTIE Controleer of het aan de USB-aansluiting aangesloten apparaat geschikt is voor het bedrijf met 5 V/500 mA. LET OP! Gevaar voor beschadiging! Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. CFX75_95DZW--O-16s.book Seite 165 Montag, 14. August 2017 4:29 16NL Bediening CFX75DZW, CFX95DZW

➤ Scheid de stroomvoorziening van het apparaat. ➤ Trek de aansluitkabel los. ➤ Verwijder de zekeringhouder (afb. 4 2, pagina 3) bijv. met een schroeven- draaier. ➤ Vervang de defecte glaszekering door een nieuwe glaszekering van hetzelfde type met dezelfde waarde (4 A, 250 V). ➤ Druk de zekeringhouder weer in de behuizing. ➤ Sluit de stroomvoorziening aan op het koelapparaat.

7.15 Gelijkstroomstekkerzekering vervangen

➤ Schroef de contactpenbehuizing (afb. 7 3, pagina 4) van de stekker (afb. 7 1, pagina 4). ➤ Vervang de defecte zekering (afb. 7 2, pagina 4) door een nieuwe zekering van hetzelfde type en met dezelfde waarde (3AG, Fast Acting, 15 A). ➤ Zet de stekker in omgekeerde volgorde weer in elkaar.

7.16 Lichtprintplaat vervangen

➤ Scheid de spanningsvoorziening van het koelapparaat. ➤ Open de transparante afdekking met een schroevendraaier (afb. 8 A, pagina 4). ➤ Draai de montageschroeven van de printplaat los (afb. 8 B, pagina 4). ➤ Trek de stekker uit de printplaat (afb. 8 C, pagina 4). ➤ Vervang een defecte lichtprintplaat door een nieuwe. ➤ Plaats een nieuwe printplaat door de in de instructies voor het verwijderen van de printplaat beschreven stappen in omgekeerde volgorde uit te voeren. ➤ Plaats de transparante afdekking weer in de behuizing. ➤ Sluit de stroomvoorziening aan op het koelapparaat. GEVAAR! Levensgevaar door elektrische schok! Scheid de stroomvoorziening en de aansluitkabel alvorens de apparaatzekering te vervangen. CFX75_95DZW--O-16s.book Seite 166 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Reiniging en onderhoud

8 Reiniging en onderhoud

➤ Reinig het toestel van binnen en buiten af en toe met een vochtige doek. ➤ Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en veront- reinigingen, zodat de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel niet beschadigd raakt. 9 Verhelpen van storingen WAARSCHUWING! Scheid voor elke reiniging en verzorging het toestel van het net. LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken. Storing Mogelijke oorzaak Voorstel tot oplossingHet koelapparaat werkt niet, led brandt niet.Aan de gelijkstroom-contactdoos in het voertuig is geen span-ning.In de meeste voertuigen moet de con-tactschakelaar ingeschakeld zijn om de gelijkstroomcontactdoos van spanning te voorzien.Op het wisselspan-ningsstopcontact staat geen spanning.Probeer een ander stopcontact.Apparaatzekering is defect.Vervang de apparaatzekering, zie hoofd-stuk „Wisselstroomzekering vervangen” op pagina 166.De geïntegreerde voe-dingseenheid is defect.De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden.Het koelapparaat koelt niet (stekker is in het stopcontact, led „POWER” brandt).Compressor defect. De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. CFX75_95DZW--O-16s.book Seite 167 Montag, 14. August 2017 4:29 16NL Garantie CFX75DZW, CFX95DZW

10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,

• reden van de klacht of een beschrijving van de storing. Het koelapparaat koelt niet (stekker zit in het stopcontact, led „POWER” knippert oranje, display is uitge- schakeld). Modus van de accumo- nitor is te hoog. Zet de accumonitor op een lagere modus. Accuspanning onvol- doende. Laad de accu eventueel op. Bij het gebruik aan de gelijkstroomcontact- doos: het contact is inge- schakeld, het appa- raat werkt niet en de led brandt niet. De fitting van de gelijkstroomcontact- doos is vervuild. Dit heeft een slecht elek- trisch contact tot gevolg. Als de stekker in gelijkstroomcontact- doos heel warm wordt, moet de fitting worden gereinigd of is de stekker moge- lijk niet juist gemonteerd. De zekering van de gelijkstroomstekker is doorgebrand. Vervang de zekering van de gelijkstroomstekker, zie hoofdstuk „Gelijkstroomstekkerzekering vervan- gen” op pagina 166 De voertuigzekering is doorgebrand. Vervang de voertuigzekering van de gelijkstroomcontactdoos (neem hier- voor de bedieningshandleiding van uw voertuig in acht). Het display geeft een foutmelding (bijv. „Err1”) weer en het koelapparaat koelt niet. Een interne bedrijfssto- ring heeft het koelappa- raat uitgeschakeld. De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. De binnenverlichting van een vak knippert. De deksel van het vak werd meer dan drie minuten open gelaten. Sluit het deksel van het vak. Storing Mogelijke oorzaak Voorstel tot oplossing CFX75_95DZW--O-16s.book Seite 168 Montag, 14. August 2017 4:29 16NL CFX75DZW, CFX95DZW Afvoer

11 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. 12 Technische gegevens CFX75DZW CFX95DZWArtikelnr.: 9600001409, 96000014139600000480, 9600000163 Aansluitspanning: 12/24 Vg en 100–240Vw Nominale stroom: 12 Vg: 7,9 A 24 Vg: 3,6 A 100 Vw: 0,93 A 240 V w: 0,38 A 12 Vg: 9,2 A 24 Vg: 4,5 A 100 V w: 1,10 A 240 V w: 0,45 A Koelvermogen: +10 °C tot –22 °C (+50 °F tot –8 °F) Categorie: 1Energie-efficiëntieklasse: A+Energieverbruik: 105 kWh/annum 109 kWh/annumBruto-inhoud: Groot koelvak:Klein koelvak:45 l30 l54 l40,5 lNuttige inhoud:Groot koelvak:Klein koelvak:43 l27 l50,5 l34,5 lKlimaatklasse: N, T Omgevingstemperatuur: +16 °C tot +43 °C (+61 °F tot +110 °F) Geluidsemissie: 37 dB(A) USB-aansluiting: 5 Vg, 500 mA Frequentieband (WiFi): 2,4 GHz CFX75_95DZW--O-16s.book Seite 169 Montag, 14. August 2017 4:29 16NL Technische gegevens CFX75DZW, CFX95DZW

Bevat gefluoreerde broeikasgassen Hermetisch afgesloten apparatuur Er zijn geen beperkingen voor het gebruik van de WiFi-functie van het toestel in de EU-lidstaten. Hoogfrequentievermogen (WiFi): 16 ± 1,5 dBm (802.11b CCK, 11 MBit/s)12 ± 1,5 dBm (802.11g OFDM,54 MBit/s)11 ± 1,5 dBm (802.11n HT20, MCS7)Koelmiddel: R134aKoelmiddelhoeveelheid: 57 g 67 g

-equivalent: 0,082 t 0,096 tAardopwarmingsvermogen (GWP): Afmetingen (b x h x d) in mmMet handgrepen:Zonder handgrepen:887 x 472 x 495832 x 472 x 495957 x 472 x 530900 x 472 x 530Gewicht: 31 kg 32 kgKeurmerk/certificaten: INSTRUCTIE Vanaf omgevingstemperaturen van meer dan 32 °C (90 °F) kan de minimale temperatuur niet meer worden bereikt.
