MANUALE UTENTE AR 2000 L STIHL

Doppainte batterietivatska.

Hallet batteriet borta fran sma metalldilar.

1 Premessa. 90
2 Informazioni sulle presenti Istruzioni d'uso 90
3 Sommario. 91
4 Avverenze di sicurezza 92
5 Preparazione della batteria per l'uso. 95
6 Caricamento della batteria, LED e segnali acustici 96
7 Attivare e disattivare l'interfaccia Bluetooth® 97
8 Assemblaggio della batteria. 97
9 Regolazione della batteria per l'utente....98
10 Controllare la batteria. 99
11Lavorare con la batteria 99
12 Collegamento e scollegamento della batteria. 100
13Dopo il lavoro. 100
14 Collegamento e carica di appearecchi USB 100
15Trasporto. 101
16 Conservazione 101
17 Pulizia. 101
18 Manutenzione e riparazione 102
19 Eliminazione dei guasti. 102
20 Dati tecnici. 103
21 Ricambi e accessori. 104
22 Smaltimento 104
23 Dichiarazione di conformità UE. 104
24 Dichiarazione di conformità UKCA. 104

1 Premessa

Gentile cliente,

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostraclientela. I nostri prodotti risultano altamente affidavitilianche in caso di sollecitazioni estreme.

STIHL offre la massima qualita anche nell'assistenza. I nostri rivenditori garantiscono consulenza e struzioni competenti e un'assistenza tecnica completa.

STIHL dichiara espressamente di adottare un atteggiamo sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La

aiuteranno a utilizzato il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo. Buon lavoro con il Suo prodotto STIHL.

NA

Dr. Nikolas Stihl

IMPORTANT! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti Istruzioni d'uso

2.1 Documenti di riferimento

Si applicano le norme per la sicurezza locali.

• Oltre alle presenti istruzioni d'uso, leggere, comprendere e conservare i seguenti documenti:

• Istruzioni d'uso del prodotto a batteria STIHl in uso

• Istruzioni d'uso dei caricabatterie STIHL AL 301, 301-4, 500

• Informazioni sulla sicurezza per le batterie e i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets

Altre informazioni su STIHL connected, prodotti compatibili e FAQ sono disponibili all"indirizzo www.connect.stihl.com o presso un rivenditore STIHL.

Il marchio Bluetooth® e i logo sono marchi commerciali registrati di proprietà di Bluetooth SIG, Inc. Qualunque utilizzato di questi logotipi/logo da parte di STIHL avviene tramite concessione di licenza.

La batteria è dotata di interfaccia Bluetooth®.
Rispettare le restrizioni locali sul funzionamento (ad esempio sugli aerei o negli ospedali).

2.2 Contrassegno delle avventenenzel testo

AVVERTENZA

L'avventenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.

Le misure indicate possono consentire di evitare gravi lesioni o la morte.

AVVISO

L'avventenza si riferisce a pericoli che possono provocare danni materiali.
Le misure menzionate posso nevitare danni materiali.

2.3 Simboli nel testo

Questo symbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

Per questo capitolo è disponibile un video.

3 Sommario

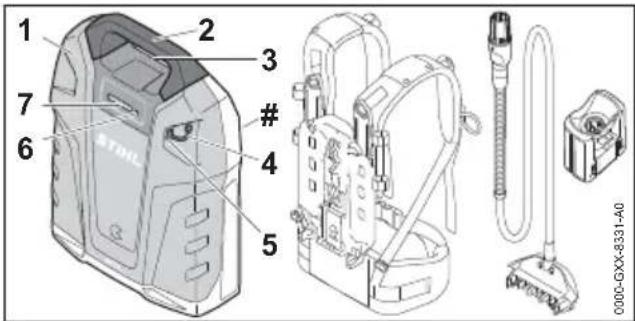

3.1 Battery

1 Batteria

La batteria alimenta di energia un prodotto a batteria STIHL.

2 Impugnatura

L'impugnatura serve a trasportare la batteria.

3 Boccola

La boccola serve per innestare la spina.

4 Tappi

Il tappocopre I'attacco USB.

5 Collegamento USB

L'allacciamento USB serve per collegare un cavo USB o un adattatore USB.

6 Pulsante

Il pulsante attiva i LED e i segnali acustici sulla batteria. Il pulsante attiva e disattiva l'interfaccia Bluetooth®.

7LED

I LED molto lo stato di carica della batter-ria, le anomalie e l'attivazione e disattivazione dell'interfaccia Bluetooth®.

Targhetto dati tecnici con numero di matricola

3.2 Sistema di trasporto

Ilsystemaditrasporto non è indotazione con la batteria.

1 Sistema di trasporto

Ilsystemaditrasporto distribuisce il peso della batteria sul corpo e tiene il cavo di collegamento.

2 Guida

La guida tiene il cavo di collegamento sulsystema di trasporto.

3 Asola

L'asola mantiene la spina del cavo di collegamento sulsystema ditrasporto.

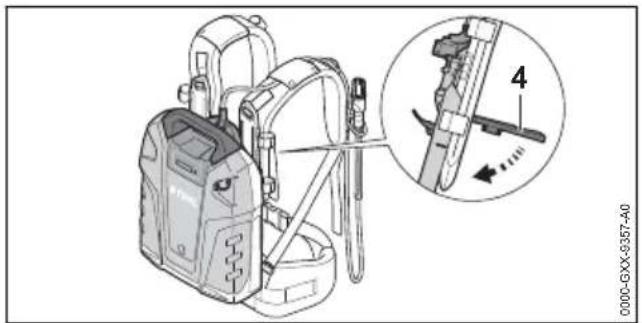

4 Leva

La leva fissa la batteria sul sistema di transporte.

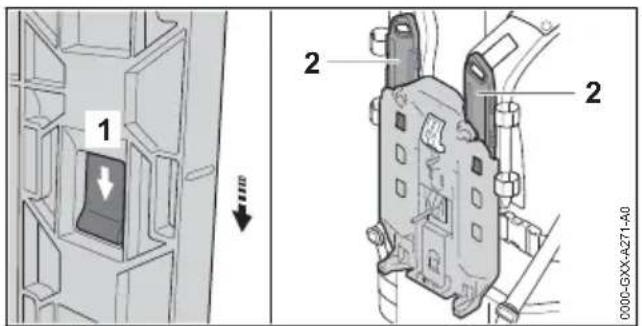

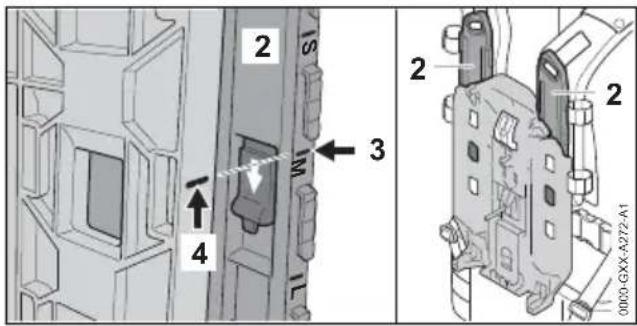

5Guida

La guida consente la regolazione sulla corporatura dell'utente.

6 Fibbia

La fibbiaiene il cavo di collegamento sulsystemaditrasporto.

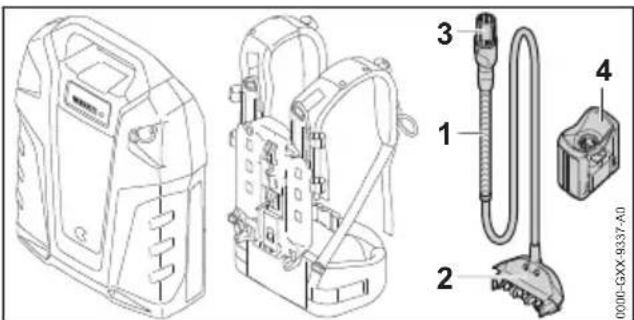

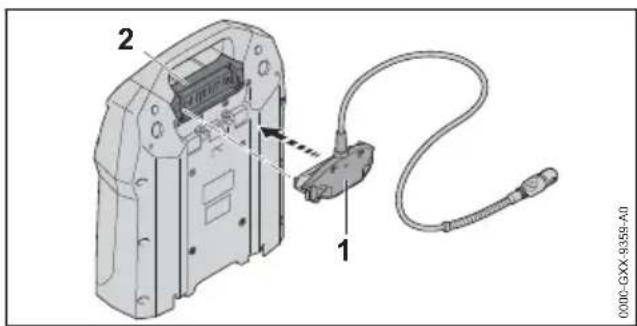

3.3 Cavo di collegamento e adattatore AP

Il cavo di collegamento e adattatore AP non sono in dotazione della batteria.

1 Cavo di collegamento

Il cavo di collegamento unisce la batteria ad un prodotto a batteria STIHL con la boccola o tramite adattatore AP.

2 Spina

La spina unisce il cavo di collegamento alla batteria.

3 Spina del cavo di collegamento

La spina del cavo di collegamento unisce il cavo di collegamento ad un prodotto a batteria STIHL con boccola o all'adattatore AP.

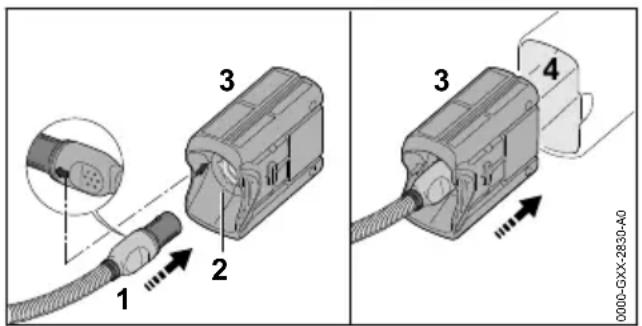

4 Adattatore AP

L'adattatore AP unisce la batteria ad un prodotto a batteria STIHL dotato di vano batteria per le batterie STIHL AP.

3.4 Simboli

I symboli possono essere applicati sulla batteria e hanno i seguenti significati:

1 LED si illumina in rosso. La batteria è troppo calda o troppo fredda.

4 LED con luce rossa lampeggiante. è presente un guasto alla batteria.

La batteria è dotata di interfaccia Bluetooth® e più essere collegata con l'app STIHL connected.

Indicazione accanto al symbolo si riferisce contenuto energetico della batteria condo le specifiche del fabbricante delle le. La capacité di energia disponibile l'applicazione è inferiore.

Non smaltire il prodotto con i rifiuti domestici.

4 Avverenze di sicurezza

4.1 Simboli di averporto

I significati:

Rispettare le avverenze di sicurezza e le rispettive misure.

Leggere, comprehende e conservare le istruzioni per l'uso.

Proteggere la batteria da calore e fiamme.

Non immergere la batteria in liquidi.

Rispettare l'intervallo di temperatura consentito per la batteria.

4.2 Uso conforme

Una batteria STIHL AR L alimenta i seguenti prodotti a batteria STIHL:

• Prodotto a batteria con boccola.
• Prodotto a batteria con vano per batterie STIHLP.
• Prodotto a batteria con supporto per batterie STIHL AR L.

La batteria cui essere usata在整个 pioggia.

La batteria può essere usata soltanto per lavorare a terra o su una piattaforma aerea.

La batteria non deve essere usata con rasaerba a batteria con vano per batterie STIHL AP.

Durante il lavoro, la batteria sul sistema di transporte viene portata sulla schiena oppure collegata ad un prodotto a batteria come descrizione nelle istruzioni d'uso del prodotto a batteria.

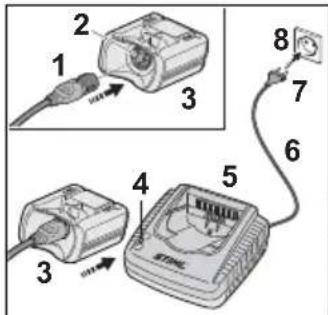

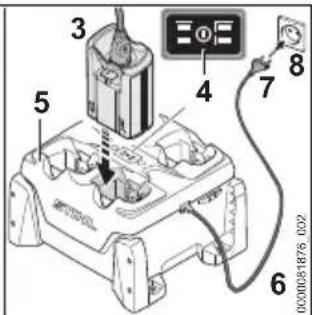

La batteria si può caricare con un caricabatterie STIHL AL 301, AL 301-4 o AL 500.

La batteria, in combinazione con l'app STIHL connected, consente la personalizzazione e il trasferimento di informazioni sulla batteria tramite technologia Bluetooth®.

AVVERTENZA

I prodotti e i caricabatterie non approvati da STIHHL per l'uso con la batteria posso sono provocare incidenti, incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Utilizzare la batteria soltanto con i seguenti prodotti a batteria STIHL:
- Prodotto a batteria con boccola.
- Prodotto a batteria con vano per batterie STIHL AP.
- Prodotto a batteria con supporto per batterie STIHL AR L.
- Caricare la batteria con un caricabatterie STIHL AL 301, AL 301-4 o AL 500.

• Se la batteria non viene usata in modo conforme, sussiste il rischio di gravi lesions o morte per le persone e di danni materiali.

Utilizzare la batteria come descripto nelle presenti istruzioni d'uso, nell'app STIHL connected e alla pagina www.connect.stihl.com.

4.3 Requisiti dell'utente

AVVERTENZA

Gli utentienza istruzione non sono in grado di riconoscere o valutare i pericoli della batterria, del sistema di trasporto, del cavo di colle

gamento e dell'adattatore AP. L'utente o altre persona rischiano gravi lesions o la morte.

Leggere, comprehende e conservare le istruzioni per l'uso.

• Se la batteria, ilsystema di trasporto, il cavo di collegamento o l'adattatore AP vengono ceduti ad altre personne: Consegnare a corredoanche leistruzioni per I'uso.
  In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
• Accertarsi che l'utente abbia i seguenti requisiti:

L'utente è riposato.
- L'utente ha abilità fisiche, sensoriali e intellettuali tali da utilizzare la batteria, il sistema di trasporto, il cavo di collegamento e l'adattatore AP. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potra lavorare soltanto molto alla sorveglianza o diaestro la guida di una persona responsable.
- L'utente non è in grado di riconoscere e valutare i rischi delle batterie, del sistema di trasporto, del cavo di collegamento e dell'adattatore AP.
- L'utente è adulto oppure l'utente sta seguatingo un corso di formazione sotto sorveglianza secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o una persona esperta prima di usare per la prima volta la batteria, il sistema di trasporto, il cavo di collegamento e l'adattatore AP.
- L'utente non è molto l'effetto di alcool, farmaci o droghe.

4.4 Zona di lavoro e area circostante

AVVERTENZA

• Le persone estranee, i bambini e gli animali potrebbero non riconoscere e valutare i rischi della batteria, del sistema di trasporto, del cavo di collegamento e dell'adattatore batteria. Sussiste il rischio di ferire gravamente persone estranee, bambini e animali.

• Tenere lontane le personne estranee, i bambini e gli animali.
  Non lasciare la batteria incustodita.
  Sincerarsi che i bambini non possano giocare con la batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore batteria.

• La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, cui incendiari, esplodere o essere danneggiata irreparabilmente. Questo cui possare gravi lesioni personali e danni materiali.

Proteggere la batteria da calorie e fiamme.
Non gettare la batteria nel fuoco.

Utilizzato e conservare la batteria a una temperatura compresa tra - 10 ^ C e +50^
Non immergere la batteria in liquidi.

• Tenere la batteria lontana da piccole parti metalliche.
  Non esporre la batteria ad alta pressione.
  Non esporre la batteria alle microonde.
  Proteggere la batteria da sostanje chimiche e sali.

4.5 Condizioni di sicurezza

La batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP sono in condizioni sicure se sono soddisfatte le seguenti condizioni:

• La batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP non sono danneggiati.
• La batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP sono puliti e asciutti.
• La batteria funziona e non è stata alterata.
• Il sistema di trasporto, il cavo di collegamento e l'adattatore AP sono invariati.
• Montati gli accessori originali STIHL per questa batteria e sistema di trasporto.
  Gli accessori sono montati correttamente.

AVVERTENZA

In condizioni non sicure, la batteria può non funzionare più correttamente. Questo può causare gravi lesioni.

• Lavorare con una batteria non danneggiata e funzionante.
  Non caricare una batteria danneggiata o difettosa.
• Lavorare con un sistema di trasporto integro, un cavo di collegamento integro e un adattatore AP integro.
  Se la batteria, ilsystema di trasporto, il cavo di collegamento o l'adattatore AP sono sporchi o bagnati: Pulire la batteria, il

sistema di trasporto, il cavo di collegamento e l'adattatore AP e lasciarlo asciugare.

Non modificare batteria,istema di transporte, cavo di collegamento e adattatore AP.
Non inserire gli oggetti nelle aperture della batteria o dell'adattatore AP.
Non collegare o cortocircuitare i contatti della batteria o dell'adattatore AP con oggetti metallici.
Non apriere la batteria.
- Usare accessori originali STIHL per questa batteria e sistema di trasporto.
- Applicare gli accessori come descriptorsulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
Sostituire le targhette di individazione usurate o danneggiate.

• Da una batteria danneggiata cui fuoriuscire del liquido. Se il liquido entra in contatto con la pelle o gli occhi, cui irritarli.

Evitare contatti con il liquido.
In caso di contatto con la pelle: lavare la parte interessata con abbondante acqua e sapone.
In caso di contatto con gli occhi: sciacquare gli occhi per almeno 15 minuti con abbondante acqua e rivolgersi ad un medico.

• Una batteria difettosa o danneggiata cui avere un odore insolito, emettere fumo oppure bruciare. Una batteria difettosa o danneggiata cui avere un odore insolito, emettere fumo oppure bruciare. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Se la batteria ha un odore inconsueto oppure emette fumo: Scaricare la batteria alla schiena, non utilizzarla e tenerla lontana da sostanze infiammabili.
- Se la batteria si incendia: Specnere l'incendio nella batteria con un estintore oppure acqua.

Il contatto con componenti conduttori cui èssere provocato dalle seguenti cause:

• Il cavo di collegamento è danneggiato.
• La spina del cavo di collegamento o la spina di collegamento alla batteria sono danneggiati.
  L'adattatore AP è danneggiato.

AVVERTENZA

Il contatto con componenti conduttori cui provocare una scossa elettrica. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
Accertarsi che il cavo di collegamento, la spina del cavo di collegamento, la spina di

collegamento alla batteria e l'adattatore AP non siano danneggiati.

• Un cavo di collegamento posato in modo errato rischia di essere danneggiato. Sussiste il rischio di ferire le persone e di danneggiare il cavo di collegamento.

Posare il cavo di collegamento in modo tale che l'attrezzo del prodotto a batteria non rischi di entrare in contatto con il cavo di collegamento.
Posare il cavo di collegamento in modo tale che non sia piegato o danneggiato.
Se il cavo di collegamento è aggrovigliato: Districare il cavo di collegamento.

4.6 Impiego

AVVERTENZA

L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e feriri sigramente.

Lavorare con calma e concentrati.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con la batteria.
Prestare attenzione agli ostacoli.
- Lavorare in piedi sul pavimento e mantenere l'equilibrio. Se è necessario lavorare in quota: Utilizzato una piattaforma di sollevamento
- Se compaiono sintomi di affaticamento: fare una pausa di lavoro.

• Se la batteria durante il lavoro si altera, presenta reazioni inconsuete o emette segnali acustici brevi e in rapida successione, significata che la batteria potrebbe non trovarsi in condizioni di sicurezza. Sussiste il rischio di ferire gravamente persone oppure di provocare danni materiali.

Terminate il lavoro, scaricarla alla schiena e rivolgersi ad un rivenditore STIHL.
Se la batteria ha un odore inconsueto oppure emette fumo: Scaricare la batteria alla schiena, non utilizzarla e tenerla lontana da sostanze infiammabili.

In situazioni di pericolo, l'utente potrebbe farsi prendere dal panico e non posare il sistema di trasporto. L'utente potrebbe ferirsi gravamente.

• Esercitarsi nel posare il sistema di transporte.

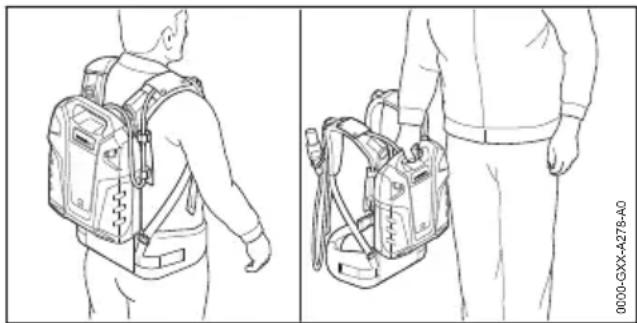

4.7 Trasporto

AVVERTENZA

• La batteria non è protetta da tutte le condizioni ambientali. Se la batteriaiene esposta a determinate condizioni ambientali, cui neggiarsi e provocare danni materiali.
  Non trasportare batterie danneggiate.
• Durante il trasporto la batteria può ribaltarsi o muoversi, causando lesioni personali e danni materiali.
• Sistemare la batteria nell'imballaggio o nel contentitore di trasporto in modo che non si muova.
  Fissare l'imballaggio in modo da evitare che si muova.

4.8 Conservazione

AVVERTENZA

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti alla batteria. I bambini possono ferirsi gravamente.
- Conservare la batteria fuori alla portata dei bambini.
La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, cui irrimendiabilmente danneggiarsi.
- Conservare la batteria in luogo pulito e asciutto.
- Conservare la batteria in un ambiente chiuso.
- Conservare la batteria separata dal prodotto.
Se la batteriaiene conservata nel carica-batterie, staccare la spina di rete e conservare la batteria con un livello di carica compreso tra il 30% e il 45% (2 LED accesi con luce verde).
- Conservare la batteria a una temperatura compresa tra -10 °C e +50 °C.
Il cavo di collegamento non è destinato a trasportare o ad appendere la batteria. Il cavo di collegamento e la batteria potrebbero danneggiarsi.
- Avvolgere il cavo di collegamento a cappio e fissarlo alla batteria.

4.9 Pulizia, manutenzione e riparazione

AVVERTENZA

I detergenti aggressivi, la pulizia con getto d'acqua o gli oggetti appuntiti possono dan

neggiare la batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP. Se la batteria, il systema di trasporto, il cavo di collegamento o l'adattatore AP non vengono puliti correttamente, i componenti potrebbero non funzionare più bene e i dispositivi di protezione potrebbero essere messi fuori funzione. Questo può causare gravi lesioni.
▶ Pulire la batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP come descritto nelle presenti istruzioni per l'uso.
- Se la batteria, ilsystema di trasporto, il cavo di collegamento o l'adattatore AP non vengono correttamente sottoposti a manutenzione o riparati correttamente, i componenti potrebbero non funzionare più bene e i dispositivi di protezione potrebbero essere messi fuori funzione. Pericolo di lesioni personali gravi o mortali.
Non sottoporre a manutenzione né riparare autonomamente la batteria, il sistema di transporte, il cavo di collegamento e l'adattatore AP.
Se la batteria, ilsystema ditrasporto, il cavo di collegamento o l'adattatore AP devono essere sottoposti a manutenzione o riparati: Rivolgersi ad un rivenditore STIHL.

5 Preparazione della batteria per l'uso

5.1 Preparazione della batteria per l'uso

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:

Controllare i LED e i segnali acustici, 6.3
Caricare completeness la batteria, 1.1
▶ Pulire la batteria, 17.1
Se viene usato il cavo di collegamento:

▶ Pulire le superfici di contatto del cavo di collegamento, 37.2
- Montare il cavo di collegamento o la batteria e il cavo di collegamento sulsystema di trasporto, 8

• Accertarsi che la batteria sia in condizioni di sicurezza, 4.5.
  Se si usano ilsystema di trasporto, il cavo di collegamento e l'adattatore AP: accertarsi che il systema di trasporto, il cavo di collegamento e l'adattatore AP siano in condizioni di sicurezza, 4.5.

italiano 6 Caricamento della batteria, LED e segnali acustici

• Se non è possibile eseguire queste operazioni, non usare la batteria e rivolgersi ad un rivenditore STIH.

5.2 Collegamento della batteria all'app STIHL connected

• Attivare l'interfaccia Bluetooth® sul dispositivo mobile.
  Attivare l'interfaccia Bluetooth® sulla batteria, 7.1.
• Scaricare l'app STIHL connected dall'App Store sul terminale mobile e create un account.
• Apriere l'app STIHL connected ed effettuare il login.
• Aggiungere la batteria nell'app STIHL connected e seguire le istruzioni sullo schermo.

I recapiti e altre informazioni sono riportati all'in DIRizzo https://support.stihl.com o nell'app STIHL connected.

La disponibilità dell'app STIHL connected dipende dal mercato.

6 Caricamento della batteria, LED e segnali acustici

6.1 Carica della batteria

Il tempo di carica dipende da diverse condizioni, ad esempio alla temperatura della batteria o alla temperature ambiente. Il tempo di carica effettivo cui differire dal tempo di carica indicate. Il tempo di carica è indicato in www.stihl.com/charging-times.

Se si inserisce la spina in una presa e si inserinisce l'adattatore AP nel caricabatteria, la carica parte automaticamente. Quando la batteria è completamente carica, il caricabatterie si spelgne automaticamente.

Durante il processo di carica la batteria e il caricabatterie si scaldano.

I caricabatterie STIHL AL 301, 301-4 und AL 500
hanno una ventola integrata, che durante la carica si cui quod attivare e disattivare automaticamente.

• Montare il cavo di collegamento o la batteria e il cavo di collegamento alsystema di trasporto

• Inserire la spina di rete (7) in una presa accessibile (8). Il caricabatterie (5) esegue un autotest. Il LED (4) si accende per ca. 1 secondo con luce verde e per ca. 1 secondo con luce rossa.
  Posare il cavo di collegamento (6).
• Innestare la spina (1) del cavo di collegamento sulla batteria nella boccola (2) dell'adattatore AP (3).
• Inserire l'adattatore AP (3) nelle guide del caricabatteria (5) e spingerlo fino all'arresto. Il LED (4) si accende con luce verde fissa. I LED sulla batteria si accendono con luce verde e la batteria viene caricata.
  Se i LED (4) e i LED sulla batteria non si accendono più: La batteria è completamente carica e l'adattatore AP (3) cui passere molto dal caricabatteria (5).
  Se il caricabatterie (5) non viene più usato, scollegare la spina di rete (7) alla presa (8).

6.2 Visualizzazione dello stato di carica

Premere il pulsante (1). I LED si accendono con luce verde fissa per ca. 5 secondi e indicano lo stato di carica. Viene emesso un breve segnale acustico.
Se il LED destro lampeggia con luce verde e vengono emessi sei segnali acustici lunghi: Caricare la batteria.

6.3 LED e segnali acustici

I LED e i segnali acustici possonoindicare lesegmenti informazioni sulla batteria:

• Stato di carica

7 Attivare e disattivare l'interfaccia Bluetooth® italiano

• Attivazione e disattivazione dell'interfaccia Bluetooth®
• Anomalie

I LED possono accendersi o lampeggiare con luce verde o rossa. Il LED destro cui ave una luce blu fissa o lampeggiante. I segnali acustici possono essere brevi o lunghi.

Se i LED lampeggiano o rimangono accesi con luce verde e viene emesso un segnale acustico breve, viene indicato il livello di carica.

Se il LED destro sulla batteria lampeggia con luce verde e vengono emessi sei segnali acustici lunghi: Caricare la batteria.
Se i LED si accendono o lampeggiano con luce rossa e non viene emesso alcun segnale acustico: Eliminare i guasti, 19.1 Nel prodotto a batteria o nella batteria è presente un quasto.
Se i quattro LED a destra sulla batteria lampeggiano con luce rossa e vengono emessi segnali acustici consecutivi a brevi intervalli: Eliminare i quasti, 19.1.

Nella batteria vi è un malfunzionamento.

Se il LED destro sulla batteria si accende di colore blu e suonano tre brevi segnali acustici: Viene attenuata l'interfaccia Bluetooth® sulla batteria, 7.1.

Se il LED destro sulla batteria lampeggia di colore blu e suonano tre brevi segnali acustici: Viene disattivata l'interfaccia Bluetooth sulla batteria, 7.2.

7 Attivare e disattivare l'interfaccia Bluetooth®

7.1 Attivazione dell'interfaccia Bluetooth®

Premere il pulsante e tenerlo premuto finché il LED destro si accende con luce blu per circa 3 secondi e suonano tre brevi segnali acustici. L'interfaccia Bluetooth della batteria è attivata.

7.2 Disattivazione dell'interfaccia Bluetooth®

Premere il pulsante e tenerlo premuto finché il LED destro lampeggia sei volte con luce blu e suonano tre brevi segnali acustici.

L'interfaccia Bluetooth® della batteria è disattivata.

8 Assemblaggio della batteria

8.1 Montaggio del cavo di collegamento

• Allineare la spina (1) in modo tale che il cavò di collegamento sia rivolto verso l'alto.
  Innestare la spina (1) nella boccola (2).

8.2 Montare e smontare la batteria e il cavo di collegamento sulsystema di trasporto

8.2.1 Montare batteria e cavo di collegamento sulsystemaditrasporto

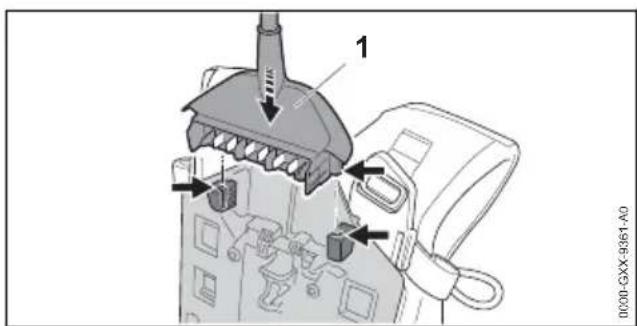

Inserire la spina (1).

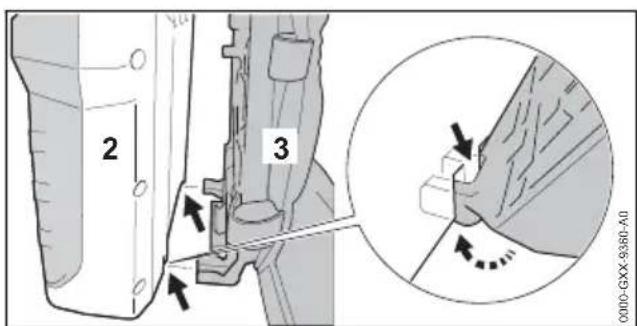

Innestare la batteria (2) sul sistema di trasporto (3) in modo tale che le guide sul sistema di trasporto (3) si innestinoagli interstizi sulla batteria (2).

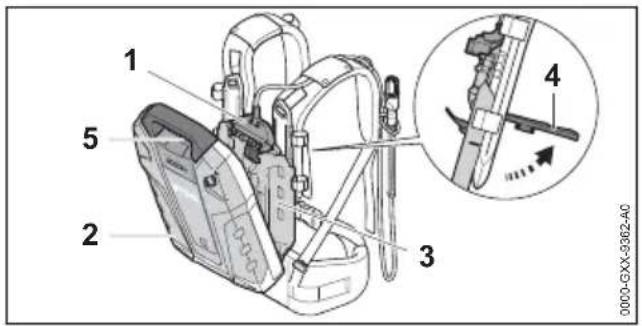

Applicare la leva (4) e tenerla in posizione.
Premere ilsystemaditrasporto(3)sullabattery (2) finché la spina (1) è posizionata sullaboccola (5).

Premere la leva (4) verso il basso fino allo scatto udibile.

8.2.2 Smontare batteria e cavo di collegamento dal sistema di trasporto

Installare la leva.
- Togliere la batteria.
Estrarre la spina.

9 Regolazione della batteria per l'utente

9.1 Impostare il sistema di trasporto in base alla corporatura dell'utente

Ilsystemaditrasportopuoessere regolatoin funzione della corporatura dell'utente sui livelli S,M o L.

Premere la piattina (1) e spinnerlo in direzione della freccia.
Togliere la guida (2).

Allineare la tacco (3) sulla tacco (4) in modo tale che siano allineate.
Inserire la guida (2).
- Tirare la guida (2) in senso contrario a quello della freccia. La guida (2) si innesta con un clic.
Regolare la guida (2) allo stesso livello sullo spallaccio sinistro e destro.

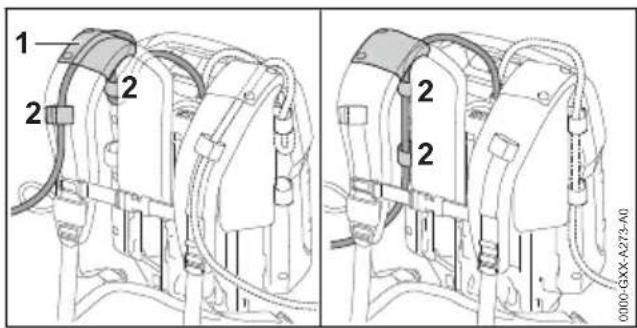

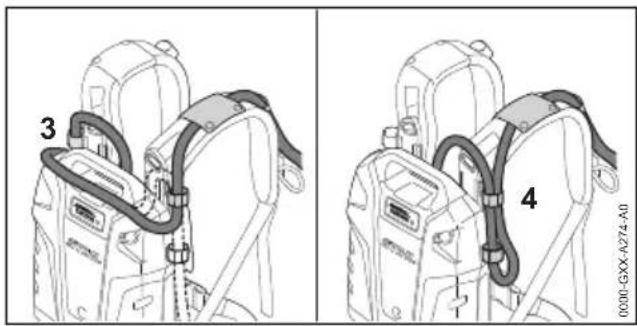

9.2 Posa e regolazione del cavo di collegamento

Il cavo di collegamento più essere posato e regolato a seconda della corporatura dell'utente, dei diversi prodotti a batteria e dell'applicazione.

Il cavo di collegamento cui si è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavo di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sapparato. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui è il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin di collegamento cui é il sappARO. Il cavin d'oligo che ha l'oregno e la piastra dorsale con le fibbie (2).

La lunghezza del cavo di collegamento cui estere regolata tramite un'asola sulla batteria (3) oppure con un'asola laterale (4).

Posare il cavo di collegamento in modo tale che rimanga più corto possibile, non sia piegata e non impedisca il lavoro.

10 Controllare la batteria italiana

9.3 Applicazione e rimozione della tracolla

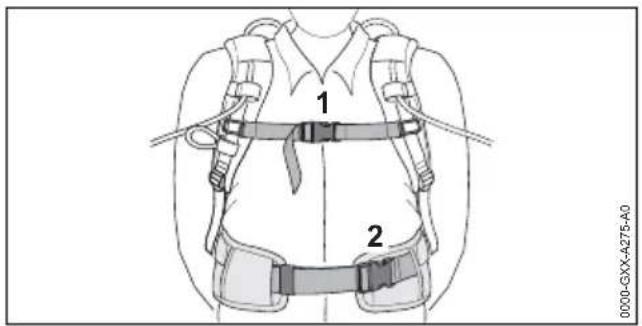

9.3.1 Applicare e regolare il systema di trasporto

• Caricare la batteria sulla schiena.

• Chiudere la chiusura (2) del cinturone.
• Chiudere la chiusura (1) della cinghia pettorale.

Tendere le cinghie fintanto che il cinturone si posizzionato sui bianchi e le imbottiture della schiena siano sulla schiena.
- Introduire l'estremita del cinturone attraverso le fibbie (3 e 4).

9.3.2 Rimozione del sistema di trasporto

Allentare le cinghie.
Aprière la chiusura sulla cinghia pettorale il cinturone.
Scaricare la batteria alla schiena.

10 Controllare la batteria

10.1 Controllo dei LED e dei segnali acustici

Premere il tastingulla batteria.
I LED si accendono con luce verde e viene emesso un breve segnale acustico. Viene visualizzato lo stato di carica.
Se il LED destro lampeggia con luce verde e vengono emessi sei segnali acustici lunghi: Caricare la batteria.
Se i LED non si accendono ne lampeggiano, o non viene emesso alcun segnale acustico: Non usare la batteria e rivolgersi ad un riven-ditore STIHL. Nella batteria vi è un malfunzionamento.

11 Lavorare con la batteria

11.1 Lavorare con la batteria

A	1	5+6+7
B	2	5+6+7+8
C	3	5
D	4	5+7+8

A: Se un prodotto a batteria con boccola (1) delve essere alimentato di energia:
Utilizzare batteria (5),istema di trasporto (6) e cavo di collegamento (7). La batteria viene trasportata con il sistema di trasporto sulla schiena.
B: Se un prodotto a batteria con vano per batteria per batterie STIHL AP (2) deve essere alimentato di energia:
Utilizzare batteria (5),istema di trasporto (6), cavo di collegamento (7) e adattatore AP (8). La batteriaiene trasportata con il sistema di trasporto sulla schiena.
C: Se un prodotto a batteria per batterie STIHL AR L (3) delve essere alimentato di energia:
Usare solo la batteria (5). La batteriaiene insertita direttamente nel prodotto a batteria.
D: Se la batteria delve essere caricata con un caricabatteria (4):

Utilizzare batteria (5), cavo di collegamento (7) e adattatore AP (8). L'adattatore AP viene inserto nel caricabatteria.

12 Collegamento e scollegamento della batteria

12.1 Collegare la batteria ad un prodotto a batteria STIHL tramite la boccola

• Collegare la batteria come descripto delle istruzioni per l'uso del prodotto a batteria.

12.2 Collegare la batteria ad un prodotto a batteria STIHL con vano batteria per le batterie STIHL AP

• Allineare la spina (1) del cavo di collegamento in modo tale che la freccia sulla spina (1) del cavo di collegamento sua rivolta verso la freccia sulla boccola (2) dell'adattatore AP (3).
• Innestare la spina (1) del cavo di collegamento nella boccola 82) sull'adattatore AP (3).
• Inserire l'Adattatore AP (3) nel vano batteria (4).

12.3 Collegare la batteria con un prodotto a batteria STIHL per batterie STIHL AR L

• Collegare la batteria come descripto delle istruzioni per l'uso del prodotto a batteria.

12.4 Scollegamento della batteria

• Spagnere il prodotto a batteria.
  Se si utilizza un prodotto a batteria con boccola: Scollegare la batteria come descripto nelle istruzioni per l'uso del prodotto a batteria.
  Se si usa l'adattatore AP: Estrarre l'adattatore AP dal vano batteria.
• Seiene usato un prodotto a batteria per la batteria STIHL AR L: Scollegare la batteria come descritto nelle istruzioni per l'uso del prodotto a batteria.

13 Dopo il lavoro

13.1 Dopo il lavoro

• Specnere il prodotto a batteria.
  Scollegare la batteria.
  Se la batteria, ilsystema di trasporto, il cavo di collegamento o l'adattatore AP sono bagnati: Lasciare asciugare batteria,istema di trasporto, cavo di collegamento e adattatore AP.
  Pulire batteria,istema di trasporto, cavo di collegamento e adattatore AP.

14 Collegamento e carica di apparecchi USB

14.1 Collegamento e carica di apparecchi USB

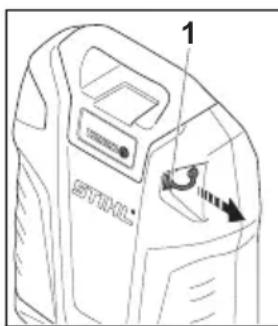

Estrarre il tappo (1).

• Innestare la spina (2) del cavo USB nella boccola USB (3).
  Premere il pulsante (4).

L'apparecchio USB viene caricato. Se l'apparecchio USB non viene caricato, la corrente di carica della batteria è troppo esigua, 20.1. L'apparecchio USB non può essere caricato.

Il cavo USB deve essere staccato prima di lavorare. Il tazzo (1) protege la boccola USB (3) dall'umidità e alla sporciazza.

15 Trasporto

15.1 Trasporto della batteria

• Spagnere il prodotto a batteria.
  Scollegare la batteria.
• Accertarsi che la batteria sia in condizioni di sicurezza.

• Trasportare la batteria sulla schiena o prendenda per la maniglia.
  Se la batteriaiene trasportata in un veicolo, bloccarla in modo che non si possa muovere.
  Se la batteriaiene imballata,fare in modo che non possa muoversi nell'imballaggio e fissare l'imballaggio saldamente.

La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterieagliioni di litio) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3.

Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.

16 Conservazione

16.1 Conservazione della batteria

STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 30% e il 45% (2 LED con luce verde fissa).

• Conservare la batteria in modo tale da soddisfare le seguenti condizioni:
• La batteria è fuori alla portata dei bambini.
  -La batteriae pulitae asciutta.
  -La batteria e in un luogo chiuso.

-La batteria escollegata dal prodotto.
- Se la batteriaiene conservata nel caricabatterie, sfilare la spina di rete e conservare la batteria con un livello di carica compreso tra il 30% e il 45% (2 LED accesi con luce verde).
- La batteria è in un intervallo di temperatura compreso tra -10 °C e 50 °C.

AVVISO

• Se non viene conservata come descriptto in queste istruzioni d'uso, la batteria potrebbe subire una scarica profonda e danneggiarsi irreparabilmente.

• Caricare una batteria scarica prima di riporla. STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 30% e il 45% (2 LED con luce verde fissa).

• Conservare la batteria separata dal prodotto.

16.2 Conservare il sistema di trasporto, il cavo di collegamento e l'adattatore AP

• Conservare il sistema di trasporto, il cavo di collegamento e l'adattatore AP in modo tale da soddisfare le seguenti condizioni:

• Il sistema di trasporto, il cavo di collegamento e l'adattatore AP sono al di fuori della portata dei bambini.

• Ilsystemaditrasporto,ilcavodi collegamento e l'adattatore AP sono puliti e asciutti
• La batteria, ilsystema di trasporto o l'adattatore AP non sono agganciati al cavo di collegamento.

17 Pulizia

17.1 Pulire batteria,istema di transporte, cavo di collegamento e adattatore AP

Pulire batteria,istema di trasporto, cavo di collegamento e adattatore AP con un panno umido.

17.2 Pulire le superfici di contatto del cavo di collegamento

Per Anything capitolo é disponible un video.

www.stihl.com/sxwjNw

italiano 18 Manutenzione e riparazione

• Estrarre la spina del cavo di collegamento alla boccola o dall'adattatore AP.

• Pulire le superfici di contatto (1) con un panno asciutto.

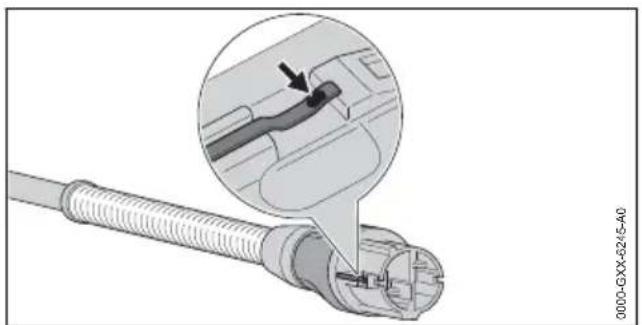

Se èvisible una macchia di colore (freccia) sulle superfici di contatto: strofinare via la macchia di colore con una carta abrasiva P 600 fino a renderere lucide le superfici di contatto.

18 Manutenzione e ripara-zione

18.1 Manutenzione e riparazione di batteria,istema di trasporto, cavo di collegamento e adattatore AP

La batteria, ilsystema di trasporto, il cavo di collegamento e l'adattatore AP non devono essere sottoposti a manutenzione e non possono essere riparati dall'utente.

Se la batteria, ilsystema di trasporto, il cavo di collegamento o l'adattatore AP sono difettosi o danneggiati: Non usare batteria,istema di trasporto, cavo di collegamento e adattatore AP e rivolgersi ad un rivenditore STIHL.

19 Eliminazione dei guasti

19.1 Eliminazione dei guasti della batteria o del prodotto a batteria

Guasto LED e segnali acustici	Causa Rimedio
Il prodotto a bat- teria non parte quando viene acceso, oppure si spegne durante il funzio- namento.	1 LED lampeg- gia in verde e vengono emessi 6 seg- nali acustici lunghi.	Il livello di carica della batteria è troppo basso.	Caricare la batteria come descritto nelle presenti istruzioni d'uso e nelle istruzioni d'uso dei caricabatterie STIHL AL 301, 301-4, 500.
	1 LED si illu- mina in rosso.	La batteria è troppo calda o troppo fredda.	Scollegare la batteria. Lasciare raffreddare o riscaldare la bat- teria.
	3 LED lampeg- giano in rosso.	Nel prodotto a batteria è presente un guasto.	Scollegare e ricollegare la batteria. Accendere il prodotto a batteria. Se 3 LED continuano a lampeggiare in rosso, rivolgersi a un rivenditore STIHL.
	3 LED si illumi- nano in rosso.	Il prodotto a batteria è troppo caldo.	Scollegare la batteria. Lasciare raffreddare il prodotto a batteria
	4 LED lampeg- giano in rosso e vengono emessi segnali acustici brevi in rapida success- sione.	È presente un guasto alla batteria.	Scaricare la batteria alla schiena. Scollegare e ricollegare la batteria. Accendere il prodotto a batteria. Se 4 LED continuano a lampeggiare in rosso e continuano ad essere emessi brevi segnali acustici in rapida success- sione, non usare la batteria, non traspor- tarla e rivolgersi a un rivenditore STIHL.
	Il collegamento	elett- rico tra il prodotto a batteria e la batteria è interrotto.	Scollegare e ricollegare la batteria.
Guasto LED e seg	nali acustici	Causa Rimedio
			Se all'accensione il prodotto a batteria continua a non avviarsi oppure s spegne durante il funzionamento, pulire le superfici di lavoro del cavo di collegamento.
	Il prodotto a batteria o la batteria sono umidi.	Lasciare asciugare il prodotto a batteria o la batteria.
Il tempo di eser-cizio del prodotto a batteria è troppo breve.	La batteria non è completamente carica.	Caricare la batteria completeness, come descrizione nelle istruzioni d'uso dei caricabatterie STIH L 301, 301-4, 500.
	La durata operativa della batteria è stata superata.	Sostituire la batteria.
Non è possibile trovare la batteria con l'app STIH L connec-ted.	L'interfaccia Blue-tooth® della batteria o del terminale mobile è disattivata.	Attivare l'interfaccia Bluetooth® sulla batteria e sul terminale mobile.
	La distance tra batteria e terminale mobile è eccessiva.	Ridurre la distance, 0.1. Se non è ancora possibile trovare la batteria con l'app STIH L connected, rivol-gersi a un rivenditore STIH L.
Dopo aver inse-rito l'adattatore batteria nel cari-cabatterie, la carica non inizia.	1 LED si illu-mina in rosso.	La batteria è troppo calda o troppo fredda.	Lasciare inserito l'adattatore batteria nel caricabatterie. La procedura di carica si avvia automaticamente non appena si raggiunge l'interv-allo di temperatura amesso.

19.2 Supporto prodotto e guida all'applicazione

Supporto prodotto e guida per l'applicazione sono disponibili presso i rivenditori specializzati STIHL.

I recapiti e altre informazioni sono reperibili su https://support.stihl.com o www.stihl.com.

20 Dati tecnici

20.1 Batteria STIHL AR 2000 L, 3000 L

• Tecnologia della batteria: Ioni di litio
  Tensione:36V
• Capacità in Ah: v. targhetto dati tecnici
• Contenuto energetico in Wh: v. targhetta dati tecnici
• Intervallo di temperatura ammesso per l'uso e la conservazione: da - 10 °C a + 50 °C
• Peso

AR 2000 L:7,4 kg
- AR 3000 L: 9,5 kg

• Allacciamento USB: spina tipo A

• BC1.2 (DCP)
  Tensione di uscita: 5 V

• Corrente di carica massima: 1,5 A

-Interfaccia Bluetooth®:

• Collegamento dati: Bluetooth® 4.2. Il terminale mobile deve compatibile con Bluetooth® Low Energy 4.0 e supportare Generic Access Profile (GAP).
• Banda di frequenza: Banda ISM 2,4 GHz
• Potenza di invio massima trasmessa: 1 mW
• Portata del segnale: approx. 10 m. L'intensità del segnale dipende delle condizioni ambientali e dal terminale mobile. La portata può variarere fortemente a seconda delle condizioni esterne, compreso l'apparecchio ricevitore. All'interno di ambienti chiusi e in presenza di Barrierere metalliche (ad esempio pareti, scaffali, valigie), la portata può risultare decisamente ridotta.
• Requisiti del sistema operativo del terminale mobile: Android o iOS (versione attuale o superiore)

20.2 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

21 Ricambi e accessori

21.1 Ricambi e accessori

STIHL Questi symboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

22 Smaltimento

22.1 Smaltimento di batteria, sistema di trasporto, cavo di collegamento e adattatore AP

Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.

Uno smaltimento scorretto cui nuocere alla salute e all'ambiente.

Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il rici-caggio.
Non smaltire con i rifiuti domestici.

23 Dichiarazione di conformità UE

23.1 Batteria spalleggiabile STIHL AR 2000 L, AR 3000 L

ANDREAS STIHL AG & Co. KG, dichiara che il
systema radio 4871-STIHL AR 2000 L,
AR 3000 L e conforme alla Direttiva 2014/53/UE.

Il testo completeness della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.stihl.com/conformity

24 Dichiarazione di conformità UKCA

24.1 Batteria spalleggiabile STIHL AR 2000 L, AR 3000 L

ANDREAS STIHL AG & Co. KG, dichiara che il
systema radio 4871-STIHL AR 2000 L,
AR 3000 L e conforme alla direttive vigenti.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo Internet: www.stihl.com/conformity

Indholdsfortegnelse

• Măsurile specificate pot impiedica ranirile grave tau decesele.

INDICATION
