MANUALE UTENTE H5i ResMed

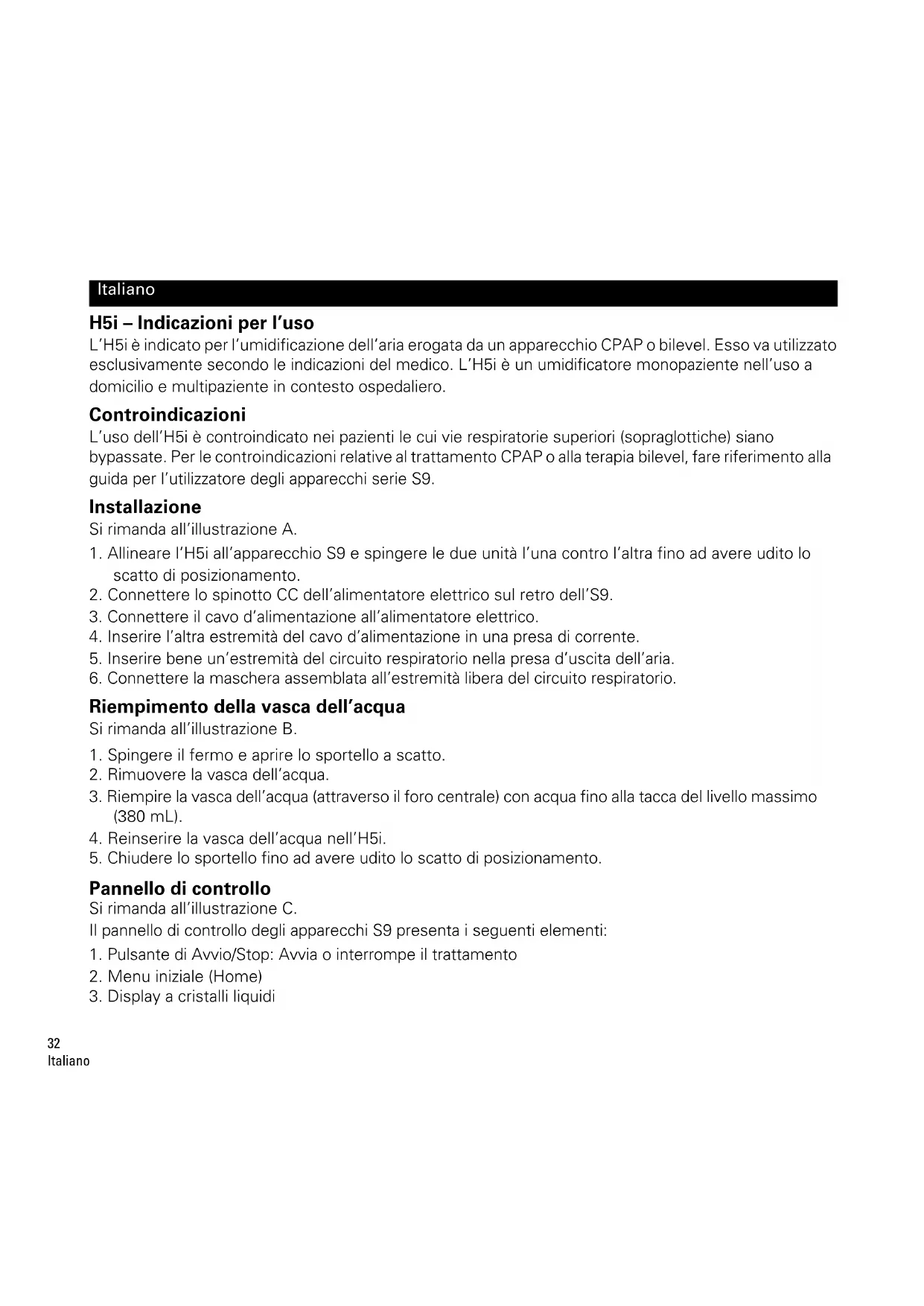

H5i - Indicazioni per l'uso

L'H5i è indicato per l'umidificazione dell'aria erogata da un appearecchio CPAP o bilevel. Esso va utilizzato esclusivamente secondo leindicazioni del medico. L'H5i è un umidificatore monopaziente nell'uso a domicilio e multipaziente in contesto ospedaliero.

Controindicazioni

L'uso dell'H5i è controindicato nei pazienti le cui vie respiratoriie superiori (sopraglottiche) siano bypassate. Per le controindicazioni relative al trattamento CPAP o alla terapia bilevel,fare riferimento alla guida per l'utilizzatore degli appearecchi serie S9.

Installazione

Si rimanda all'illustrazione A.

1. Allineare l'H5i all'apparecchio S9 e spingere le due unità l'une contro l'altra fino ad avee udito lo scatto di posizionamento.
2. Connettere lo spinotto CC dell'alimentatore elettrico sul retro dell'S9.
3. Connettere il cavo d'alimentazione all'alimentatore elettrico.
4. Inserire l'altra estremità del cavo d'alimentazione in una presa di corrente.
5. Inserire bene un'estremità del circuito respiratorio nella presa d'uscita dell'aria.
6. Connettere la maschera assemblata all'estremità libera del circuito respiratorio.

Riempimento della vasca dell'acqua

Si rimanda all'illustrazione B.

1. Spingere il fermo e aprire lo sportello a scatto.
2. Rimuovere la vasca dell'acqua.
3. Riempire la vasca dell'acqua (attraverso il foro centrale) con acqua fino alla tacco del livello massimo (380~mL)
4. Reinserire la vasca dell'acqua nell'H5i.
5. Chiudere lo sportello fino ad avee udito lo scatto di posizionamento.

Pannello di controllo

Si rimanda all'illustrazione C.

Il pannello di controllo degli appearecchi S9 presente i seguenti elementi:

1. Pulsante di Avvio/Stop: Avvia o interrompe il trattamento
2. Menu iniziale (Home)

3. Display a cristalli liquidi

4. Menu Info: Consente di visualizzare le statistiche del sonno

5. Menu Config: Consente di effettuare modifiche alle impostazioni
6. Selettore a pulsante: Ruotare il selettore permette di scorrere i menu e modificare le impostazioni. Premere il selettore consente di entrare in un menu e confirmare la proprio scelta.

Regolazione del livello d'umidità

Si rimanda all'illustrazione D.

Il livello d'umidità può essere regolato tra OFF (nessuna umidificazione) e 6 in qualsiasi momento fino ad essere individuato l'impostazione più confortevole. Per regolare il livello di umidità:

1. Nella pagina iniziale (HOME), ruotare pagina LIVELLO UMIDITA.

Selettore a pulsante) fino a che viene visualizzata in blu la

1. Premere la selezione viene evidenziata in arancione.
2. Ruotare fino a che viene visualizzato il livello d'umidità richiesto.
3. Premere or confirmare la scelta.

Riscaldamento dell'H5i

La funzione di riscaldamento consente di preriscaldare l'acqua prima dell'avvio del trattamento.

Per avviare il riscaldamento:

1. Spostarsi sull'icona del livello d'umidità.
2. Tenere premuto per tre secondi. Comparirà la barra di stato del riscaldamento. Si può interrompere il riscaldamento in qualsiaso momento premendo per almeno tre secondi. Si può avviare il trattamento in qualsiaso momento premendo (avvio/stop).

Note: Per aiutare la piastra di riscaldamento a raffreddarsi, l'apparecchio S9 continua a erogare d'aria peranche un'ora dopo la fine del trattamento. Tuttavia è sempre possibile staccare la corrente in modo che la piastra si raffreddi月以来 il ricorso a quello flusso d'aria.

Per cominciare

1. Assicurarsi che l'S9 e l'H5i siano connessi e la vasca dell'acqua sua piena fino alla tacco del livello massimo.
2. Regolare se necessario il livello di umidificazione.
3. Indossare la maschera come descripto nella sua guida per l'utente.
4. Per avviare la terapia basta respirare nella maschera e/o premere
5. Sdraiarsi e sistemare il circuito respiratorio in modo che sua libero di muoversi se ci si rigira durante il sonno.
6. Per interrompere in qualsiasi momento il trattamento, togliersi la maschera e/o premere

Note:

• Se il medico ha abilitato la funzione SmartStart, l'apparecchio entra automaticamente in funzione non appena si respira nella maschera, e smette di funzionare non appena la maschera vieneolta.
• Con l'avvio della terapia viene visualizzata una schermata di trattamento.

Pulizia e manutenzione

Smontaggio dell'H5i

Si rimanda all'illustrazione E.

1. Spingere il fermo.
2. Aprire lo sportello a scatto.
3. Rimuovere la vasca dell'acqua.
4. Svuotare I'eventuale acqua in effesso alla vasca.
5. Sganciare i quattro fermi laterali.
6. Separare sportello, piastra e base della vasca.

Operazioni quotidiane:

1. Lavare sportello, piatra e base smontati della vasca in acqua calda usando un detergente delicato.
2. Sciacquarle accuratamente in acqua pulita e lasciar asciugare al riparo alla luce solare diretta.

Note: Una volta smontati, sportello, piastra e base della vasca posso sono essere lavati in lavastoviglie.
usando il ciclo delicato o per la cristalleria (solo cassetto superiore).

Operazioni mensili:

1. Staccare la guarnizione dallo sportello a scatto e lavarla in acqua calda usingo un detergente delicato.
2. Strofinare la superficie esterna dell'H5i con un panno umido e un detergente delicato.

Riasseblaggio dell'H5i:

1. Rimettere la piastra nella base della vasca assicurando che la tacco del livello massimo dell'acqua, sua rivolta verso l'alto.

2. Rimettere lo sportello su piastra e base assicurandosi che i fori centrali siano allineati.

3. Agganciare i quattro fermi laterali.

4. Riempire la vasca dell'acqua e rimetterla nell'H5i.
5. Chiudere lo sportello fino ad avee udito lo scatto di posizionamento.

Risoluzione dei problemi

In caso di problemi, provare ad applicare i suggerimenti che seguono. Se i problemi dovessero persistere, interpellare il proprio fornitore o ResMed. Non tentare di aprire quosti apparecchi.

Problema/Possibile causa Soluzione

Il display non visualizza nulla

L'apparecchio non è collegato a una fonte d'énergía elettrica. Assicurarsi che il cavo d'alimentazione sia collegato e che l'interruttore di attivazione della presa (se ve n'è uno) sia acceso.

Lo spinotto DC è inserto parzialmente Inserire fino in fondo lo spinotto DC.

L'S9 e l'H5i non sono collegati Assicurarsi che l'S9 e l'H5i siano ben collegati. correttamente.

L'apparecchio eroga una quantità d'aria insufficiente

L'S9 non funziona correttamente. Vedere la sezione Risoluzione dei problemi nella Guida per l'utente degli apparecchi serie S9.

Il circuito respiratorio non è inserto Verificare il circuito respiratorio. correttamente.

Il tubo dell'aria è ostruito, attorcigliato o Sbloccare o distendere il tubo. Verificare cheesso non sia forato.

Lo sportello dell'H5i non è chiuso correttamente. Chiudere lo sportello fino ad avere udito lo scatto di posizionamento.

La guarnizione dello sportello dell'H5i Assicurarsi che la guarnizione dello sportello sia orientata non è montata correttamente. nel senso giusto e montata correttamente.

È stato selezionato un circuito Se si sta utilizzato il circuito respiratorio SlimLine o respiratorio scorretto. Standard, assicurarsi di averere selezionato l'opzione corretta nel menu.

Compare il seguente messaggio di erre: Guasto circuito riscaldato. Sostituire il circuito

L'apparecchio è stato lasciato in un ambiente caldo. Lasciarlo raffreddare prima di utilizzato nuovamente. Staccare il cavo d'alimentazione e insertirlo di nuovo per riavviare l'apparecchio.

É presente un guasto nel circuito interrompere l'utilizzo del circuito respiratorio ClimateLine o ClimateLine MAX e rivolgersi al proprio medico/fornitore del servizio. Usare nel fratto il circuito Standard o SlimLine.

Problema/Possibile causa Soluzione

Compare il seguente messaggio di erre: Guasto umidificatore. Sostituire l'umidificatore
C'è un guasto nell'umidificatore riscaldato H5i.	Cessare l'utilizzo dell'H5i e rivolgersi al proprio medico/ fornitore di servizi.
L'apparecchio è stato lasciatto in un ambiente caldo.	Lasciarlo raffreddare prima di utilizzato nuovamente. Disinserire il cavo di alimentazione e inserirlo di nuovo per riavviare l'apparecchio.
Riempimento dell'umidificatore con acqua fredda什么意思 è ancora caldo dopo la terapia.	Lasciare raffreddare l'umidificatore prima di riempirlo nuovamente.
Riempimento dell'umidificatore con acqua ghiacciata in una giornata calda o con acqua calda.	Usare acqua a temperatura ambiente.
Compare il seguente messaggio di erre: Circuito ostruito, verificare il circuito
Il circuito respiratorio è ostruito. Ispezionare il circuito respiratorio e rimuovere eventuali ostruzioni.
Visualizza il messaggio di erre: Perdita consistente, controllare la configurazione delsysteme e tutti gli allacciamenti
Vi sono perdite d'aria excessive. Sistemare meglio la maschera e il fissaggio sul capo. Il circuito respiratorio non è collegato correttamente. Collegare in maniera ben salute entrambé le estremità del circuito.
Lo sportello dell'H5i non è chiuso correttamente.	Chiudere lo sportello fino ad avere udito lo scatto di posizionamento.
Visualizza il messaggio di erre: Chiudere lo sportello dell'H5i, fissare il circuito e premere un tasto qualsiasi
Lo sportello dell'H5i non è chiuso. Chiudere lo sportello fino ad avere udito lo scatto di posizionamento.
Il circuito respiratorio non è collegato correttamente.	Collegare in maniera ben salute entrambé le estremità del circuito.

Problema/PossiblecausaSoluizione

Si verificano schizzi d'acqua sul viso dall'H5i

La vasca dell'accua è stata riempitaoltre il livello massimo.	Fare in modo che il livello dell'accua non superi la tacco del livello massimo.
Si forma condensa all'interno del tubodell'aria e della maschera.	Abbassare l'impostazione dell'umidità relativà o dell'H5itramite il menu.

La vasca dell'acqua perde

La vasca dell'acqua è danneggiata o incrinata.	Richiedere al proprio fornitore di servizi una vasca di ricambio.
La vasca dell'acqua ripulibile non è assemblata correttamente.	Verificare che non vi siano danni e riassembleblare in modo corretto la vasca dell'acqua ripulibile.

L'aria nella maschera si direbbe troppo calda o fredda

L'impostazione della temperatura del circuito respiratorio ClimateLine o ClimateLineMAX è troppo alta/bassa.

Abbassare o alzare la temperatura del circuito riscaldatotramite il menu.

Specifiche tecniche

Temperatura massima della piastra di 65 °C riscaldamento

Soglia dell'interruttore termico 74^

Temperatura massima del gas ≤ 41^

Dimensioni nominali (L x W x H) Unità d'alloggiamo e vasca dell'acqua: 153 mm x 145 mm x 86 mm

Peso (camera di umidificazione standard) Unità d'alloggamenti e vasca dell'acqua non riempita 0,69 kg

Peso (vasca dell'acqua ripulibile) Unità d'alloggiamento e vasca dell'acqua non riempita 0,79 kg

Capacità d'acqua 380 mL fino alla linea massima di riempimento

Unità d'alloggiamento Materiale termoplastico ignifugo, alluminio

Vasca dell'acqua ripulibile Plastica di stampo a iniezione, acciaio inossidabile e guarnizione in silicone

Camera di umidificazione standard Plastica di stampo a iniezione, alluminio ed elastomero termoplastico

Temperatura d'esercizio tra 5 e 35^

Umidità d'esercizio 10-95% non condensante

Temperatura di conservazione e trasporto tra -20 e +60 °C

Umidità di conservazione e trasporto 10-95% non condensante

Circuito respiratorio ClimateLine Plastica flessible e componenti elettrici, 2 m,

diametro interno 15mm

Circuito respiratorio ClimateLine MAX

Plastica flessibile e componenti elettrici, 1,9 m, diametro interno 19 mm

Soglia dell'interruttore termico circuito riscaldato

≤ 41^

Classificazioni CEI 60601-1 Classe II (doppio isolamento), Tipo BF

Compatibilità elettromagnetica

Per istruzioni dettagliate vedere la Guida informativa S9

Note:

Il fabbricante si riserva il diritto di modificare queste specifiche alla preavviso.
- Le impostazioni di temperatura e umilità relativaamente per il ClimateLine o il ClimateLine MAX non sono valori misurati.
- Consultare il medico o fornitore di servizi prima di usare il circuito respiratorio SlimLine con apparentecchi diversi dall'S9 o dall'H5i.

Prestazioni dell'umidificatore

Le seguenti impostazioni sono state verificate a una temperatura ambiente di 22^

Pressione CPAP alla maschera cm H2O	% UR in uscita		Erogazione nominale del sistema UAa, BTPSb
	Impostazione 3	Impostazione 6	Impostazione 3	Impostazione 6
4	90	100	10	18
10	95	100	11,5	21
20	95	100	11	18
25	100	100	12	13,5

a. UA - Umidità assoluta in mg/L.
b. BTPS - Gas saturo alla temperatura e pressione corporea.

Simboli

Sull'H5i, sul circuito ClimateLine e sulla sua confezione possono comparire i seguenti simboli:

Precauzione; Atteneri alle istruzioni per l'uso; Protezione contro l'insertimento delle dit a la caduta verticale di gocce d'acqua; IR20 a prova di gocciolamento; Fabbrante;

EC REP Rappresente autorizzato per l'UE; Tenere all'ascutto; Direttiva europea RoHS; RoHS

LOT Codice partita; Numero catalogo; Numeroi seri; Da non utilizare su più di un paziente; Mato massimo dell'acqua; Disinfettabile fina a 93^ ; Logo del controlo

dell'inquinamento per la Cina 1; Logo del controlo dell'inquinamento per la Cina 2;

Blocco/sblocco; Rimu over la vasca per riempire;

Informazioni ambientali

La RAEE 2002/96/CE è una direttiva europea che definite l'obbligo del corretto smaltimento di apparecchiature elettriche ed elettroniche. Questi apparetti vanno smaltiti separatamente, e non insieme ai rifiuti urbani non differenziati. Per smaltire l'apparecchio bisogna serviri degli apposti sistemi di raccolta, riuso e ricicchio disponibili nel proprio Paese. L'uso di questi sistemi di raccolta, riuso e ricicchio ha lo scopo di ridurre la pressione sulle risorse naturali e impedire a sostanze nocive di danneggiare l'ambiente.

Per informazioni su questi sistemi, si prega di contattare l'ente preposto allo smaltimento dei rifiuti cui si fa capo. Il significolo del cestino Barrato invita a fare uso di questi sistemi di smaltimento. Per informazioni sulla raccolta e sullo smaltimento del proprio apparecchio ResMed si prega di contattare la sede o il distributore locale ResMed più vicini, oppure visitare il site www.resmed.com/environment.

Manutenzione

L'apparecchio H5i è realizato al fine di operare in maniera sicura e affidabile purché lo si faccia funzionare secondo le istruzioni fornite da ResMed. ResMed raccomanda che l'apparecchio H5i venga ispezionato e sopposto a manutenzione da parte di un centro di assistenza autorizzato ResMed in presenza di segni di usura o preoccupazioni sul suo buon funzionamento. Negli altri casi la manutenzione e ispezione dell'apparecchio non sono richieste di norma durante i primi cinque anni alla sua fabbricazione.

Garanzia Limitata

ResMed Pty Ltd (di seguito sempliciente 'ResMed') garantisce il prodotto da difetti dei materiali o di fabbricazione per il periodoizzato indicatorato a partire alla data di acquireo.

Produotto

Periodo di garanzia

Maschere (compresi telaio, cuscinetto, copricapo e circuito) - a eccezione dei dispositivi monussoAccessori - a eccezione dei dispositivi monusooxygen sensors ossimetrici da dito del tipo flessibileVasche dell'acqua per umidificatoriBatterie per l'uso in alimentatori a batteria ResMed interni o esterni 6 mesiSensori ossimetrici da dito del tipo a clipModuli dati per apparetti CPAP e bilevelSaturimetri e adattatori per saturimetri di apparetti CPAP e bilevelUmidificatori e camere dell'acqua per umidificatori di cui è possibile la puliziaApparecchi di controllo della titolazioneApparecchi CPAP, bilevel e di ventilazione (compresi gli alimentatori elettrici esterni)Accessori per batterieDispositivi di screening/diagnostica portatili

90 giorni1 anno1 anno2 anni

La garanzia è disponibile solo per il consumatore iniziale. Essa non è trasferibile.

Se il prodotto dovesse risultare difettoso in condizioni d'uso normale, ResMed provvedera a riparare o sostituire, a sua discrezione, il prodotto difettoso o i loro componenti.

Questa Garanzia Limitata non comprende: a) dati causati da uso improprio, abuso, manomissione o alterazione del prodotto; b) riparazioni effettuate da tecnici non espessamente autorizzati da ResMed a compiere tali riparazioni; c) dati o contaminazione causati da fumo di sigaretta, pipa, sigaro o alla fonte; e d) dati causati dal versamento di acqua sopra o all'internalo di un dispositivo elettronico.

La garanzia non si applica a prodotti venduti, o rivenduti, fuori della regione in cui sono stati originariamente acquistati.

La garanzia in caso di difetti del prodotto cui esere fatta valere solo dall'acquirente originale, riportando il prodotto al luogo d'acquisto.

Questa garanzia sostituisce qualsiasi另一a assicurazione, implicita o esplicita, ivi comprese le assicurazioni implicite di commerciamilità e idoneità a un dato scopo. Alcuni stati o regioni non

consentono di fissare limitazioni temporali alle garanzie implicite, e la limitazione di cui sopra potrebbe pertanto non essere applicabile nel vosto caso.

ResMed non si assume alcuna responsabilità per qualsvoglia danno collaterale o indiretto dovuto alla vendita, all'installazione o all'uso di uno dei loro prodotti. Alcuni stati o regioni non consentono di fissare limitazioni o esclusioni in materia di danni collaterali o indiretti, e la limitazione di cui sopra potrebbe pertanto non essere applicabile nel vosto caso.

Questa garanzia conferisce all'acquirente diritti legali specifici,或者其他 eventualmente previsti dalles singole giurisdizioni. Per ulteriori informazioni sui diritti previsti alla garanzia, rivolgersi alla sede o al rivenditore ResMed più vicini.

AVVERTENZE

• Leggere interamente il manuale prima di utilizzato l'apparecchio.
• Usare l'apparecchio solo come indicato dal medico o dal fornitore di servizi domiciliari.
• L'apparecchio va utilizzato esclusivamente per lo scopoindicato in quello manuale. Leindicazioni contenate in quello manuale non hanno la precedenza sulle istruzioni impartite dal medico che ha prescritto il trattamento.
  In caso di variazioni inspiegabili nelle prestazioni dell'apparecchio, produzione di rumori insoliti o sgradevoli, caduta o maneggiamento improprio dell'apparecchio o dell'alimentatore, penetrazione di acqua nell'involucro o rottura dell'involucro, interrompere l'uso dell'apparecchio e rivolgersi al centro assistenza ResMed della propria zona.
• Pericolo di folgorazione. Non immershere in acqua l'apparecchio, l'umidificatore, l'alimentatore o il cavo di alimentazione. In caso di spargimento d'acquaversamento, scollegare l'apparecchio dall'alimentatore e lasciare asciugare le parti. Scollegare sempre l'apparecchio prima della pulizia e verificare che tutte le parti siano asciutte prima di ricollegarlo.
• Pericolo d'esplòsione—nonutilizzare in prossimitàdi anestetici inflammabili.
• Assicurarsi che il cavo di alimentazione e la spina siano in buone condizioni e che l'apparecchiatura non sia danneggiata.
• Tenere il cavo di alimentazione lontano da superfici calde.
• Non utilizzato l'H5i se non funziona correttamente o se quale componente dell'apparecchio o dell'H5i è caduto o danneggiato.
  Non lasciare tratti lunghi del circuito intorno alla testiera del letto. Potrebbero avvolgersi attorno alla testa o al collo del paziente quando dorme.
• L'apparecchio deve essere utilizzato solo con circuiti respiratori e accessori ResMed. L'utilizzo di circuiti o accessori di tipo diverso cui alterare gli effettivi valori della pressione somministrata, riducendo l'efficacia del trattamento.
• Usare esclusivamente gli alimentatori ResMed da 90 W.

PRECAUZIONI

Non aprire l'involucro dell'apparecchio. L'apparecchio non contiene parti la cui manutenzione e riparazione possano essere effettuate dall'utente. Le riparazioni e la manutenzione devono essere eseguite da personale autorizzato ResMed.
- Per la pulizia dell'apparecchio, dell'umidificatore o del circuito respiratorio, non usare soluzioni a base di candeggina, cloro, alcool e neppure soluzioni aromatiche e saponi idratanti o antibatterici. Tali soluzioni sono causare danni ai prodotti e ridurne la durata.
L'H5i va utilizzato unicamente con i circuiti o gli accessori consigliati da ResMed. Il collegamento di circuiti o accessori diversi cui poto causare lesioni all'utente o danni all'apparecchio.
Non apree I'involucro dell'H5i. L'apparecchio non contiene parti la cui manutenzione e riparazione possano essere effettuate dall'utente. Le riparazioni e la manutenzione devono essere eseguite da personale autorizzato ResMed.
Non riempire eccessivamente la camera di umidificazione, in quanto l'acqua potrebbe penetrare nell'apparecchio e nel circuito respiratorio.
Non usare alcun additivo (per es., essenze profumate e profumi). Potrebbero ridurre l'erogazione di umidificazione dell'H5i e/o deteriorare i materiali della camera di umidificazione.
- Prestare attenzione nel maneggiare l'H5i in quanto l'acqua/camera di umidificazione potrebbero essere calde. Attendere 10 minutiosi che la piastra di riscaldamento e l'eventuale acqua in excesso abbiano modo di raffreddarsi.
L'H5i va collegato o scollegato solo quando la camera di umidificazione è vuota.
- Prima di muovero o di trasportare l'H5i, assicurarsi che la camera di umidificazione sia vuota.
Non utilise l'H5i a bordo di aeroplani in quanto dell'acqua potrebbe penetrare nell'apparecchio e nel circuito respiratorio in caso di turbolenza.
- Per prevenir il rischio che circuito e maschera si riempiano d'acqua, l'H5i deve essere collocato su una superficie pianà più in basso rispetto al paziente.
- Qualora vengano inavvertamente versati liquidi sull'H5i o al suo interno, scollegare l'apparecchio alla presa di corrente. Scollegare l'H5i dall'apparecchio e consentire che si svuoti e si asciughi prima di riutilizzato

Espanol

Classificacao CEI 60601-1 Classe II (isolamento duplo), Tipo BF

Compatibilitadé electromagnética
