BEDIENUNGSANLEITUNG H5i ResMed

Der H5i befeucht die von einem CPAP- oder Bilevel-Gerat zugeführte Luft. Der H5i damit nur entsprechend der Empfehlung eines Arztes benutzt werden. Der H5i ist für den wiederholten Gebrauch durch nur einen Patienten im häuslichen Umfeld sowie für den wiederholten Gebrauch im Krankenhaus/ in der Schlafklinik geeignet.

Kontraindikationen

Der H5i ist nicht für Patienten geeignet, deren obere (supraglottische) Atemwege einer Bypass-Operation unterzogen wurden. Hinweise zu Kontraindikationen der CPAP- oder Bilevel-Therapie finden Sie in der Gebrauchsanweisung der S9 Serie.

Setup

Siehe Abbildung A.

1. Richten Sie ihren H5i Atemluftbefeuchter mit Ihr hem S9 Atemtherapiegerat aus und drucken Sie die beiden Teile zusammen, bis sie mit einem Klicken einrasten.
2. Schlieben Sie den Gleichstromstecker des Netzgerätes hinten an das S9 Atemtherapiegerät an.
3. Schließen Sie das Netzkabel an das Netzgerät an.
4. Stecken Sie das freiende Ende des Netzkabels in die Steckdose.
5. Schließen Sie ein Ende des Atemschlauches fest an die Luftauslassöffnung an.
6. Verbinden Sie nun das Maskensystem mit dem freien Ende des Atemschlauches.

Auffüllen der Wasserkammer

Siehe Abbildung B.

1. Bedieren Sie den Schieber der Deckelverriegelung und öffnen Sie den Befeuchterdeckel.

2. Entnehmen Sie die Befeuchterkammer.

3. Fullen Sie die Wasserkammer durch das Loch in der Mitte bis zur maximalen Wasserstandsanzeige mit Wasser auf (380 ml).

4. Setzen Sie die Befeuchterkammer wieder in den H5i ein.
5. Schließen Sie den Befeuchterdeckel. Er muss mit einem Klicken einrasten.

Bedienoberfläche

Siehe Abbildung C.

Die Bedienoberfläche Ihres S9 Atemtherapiegerätes besteht aus den folgenden Komponenten:

1. Start-/Stopptaste: Startet bzw. stoppt die Behandlung
   2.Startmenu
2. LCD-Anzeige
3. Info-Menu: Ermöglicht Anzeige ihrer Schlafstatistik
4. Setup-Menu: Ermöglicht Änderung der Einstellungen
5. BedienController: Durch Drehen des BedienControllers konnen Sie durch das Menu scrollen und Einstellungen ändern. Durch Drücken des Reglers konnen Sie ein Menu aufrufen und ihre Auswahl bestätigen.

Einstellen des Befeuchtungs niveaus

Siehe Abbildung D.

Das Befeuchtungsiveau konnen Sie im Einstellbereich AUS bis 6 individuell wahlen, bis Sie eine für Sie angenehme Einstellung gefunden haben. Einstellen des Befeuchtungsiveauaus:

1. Drehen Sie den BedienController von der STARTSEITE aus, bis der Bildschirm BEF.GRAD in blauerscheint.
2. Drücken Sie auf . Die Auswahl wird in orange hervorgehoben.
3. Drehen Sie, bis das gewünschte Befeuchtungsniveau angezeigt wird.
4. Drücken Sie, um ihre Auswahl zu bestätigen.

Aufwärmen Ihres H5i

Die Aufwärmfunktion dient zum Aufwärmen des Wassers vor Behandlungsbeginn.

Aufwärmen:

1. Gehen Sie zum Symbol für das Befeuchtkniveau.
2. Drücken und halten Sie 3 Sekunden lang gedrückt. Die Aufwärmtstatusleiste wird angezeigt. Sie können das Aufwärmen jederzeit unterbrechen, indem Sie mindestens drei Sekunden lang drücken. Sie können die Behandlung jederzeit durch Drucken auf (Start/Stop) aufnehmen.

C

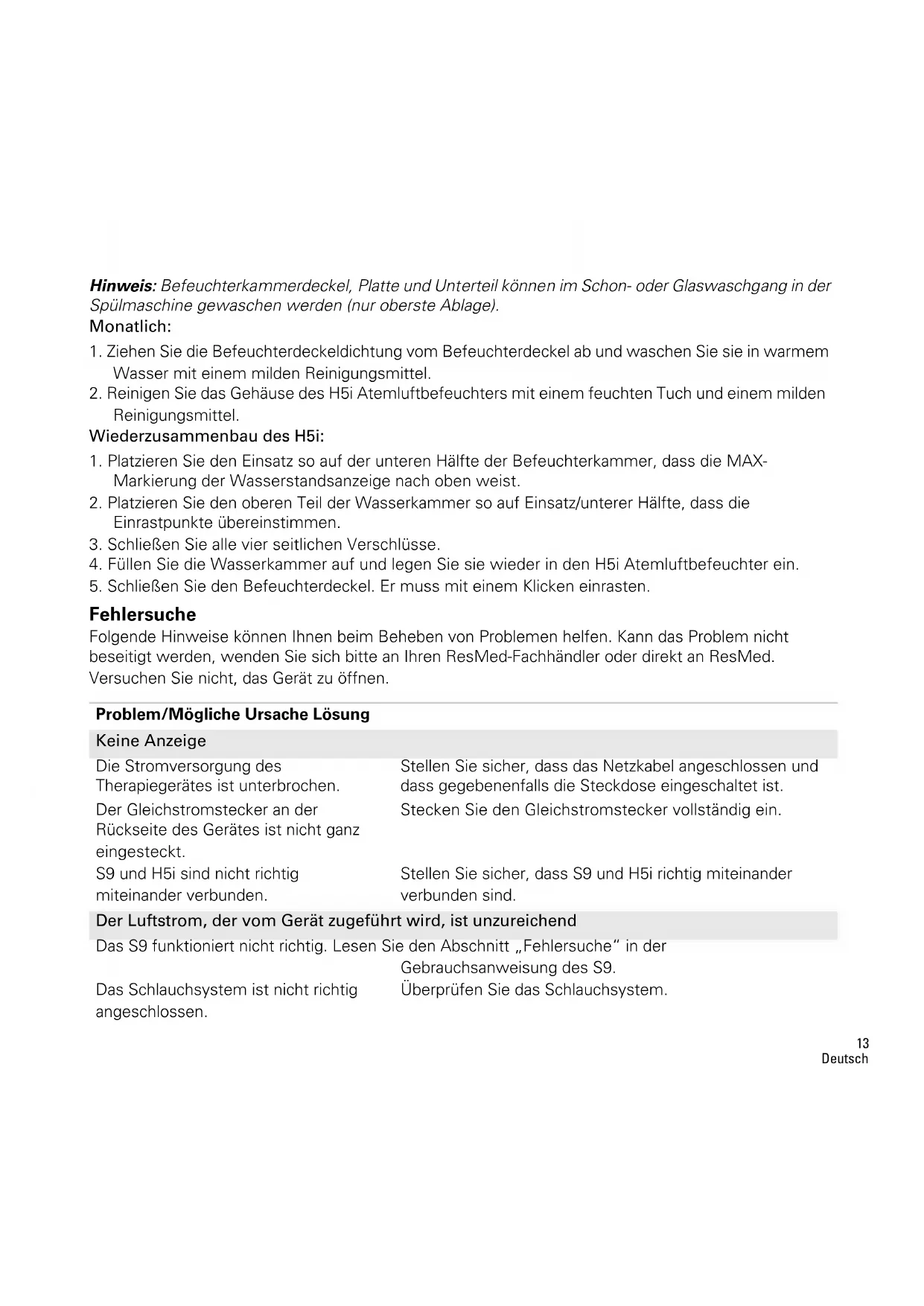

Hinweis: Befeuchterkammerdeckel, Platte und Unterteil können im Schon- oder Glaswaschgang in der Spülmaschine gewaschen werden (nur oberste Ablage).

Monatlich:

1. Ziehen Sie die Befeuchterdeckeldichtung vom Befeuchterdeckel ab und waschen Sie sie in warmem Wasser mit einem milden Reinigungsmittel.
2. Reinigen Sie das Gehäuse des H5i Atemluftbefeuchters mit einem feuchten Tuch und einem milden Reinigungsmittel.

Wiederzusammenbau des H5i:

1. Platzieren Sie den Einsatz so auf der unteren Häfte der Befeuchterkammer, dass die MAX-Markierung der Wasserstandsanzeige nach oben weist.
2. Platzieren Sie den oberen Teil der Wasserkammer so auf Einsatz/unterer Hälfte, dass die Einrastpunkte übereinstimmen.
3. Schließen Sie alle vier seitlichen Verschlüsse.
4. Fullen Sie die Wasserkammer auf und legen Sie sie wieder in den H5i Atemluftbefeuchter ein.
5. Schließen Sie den Befeuchterdeckel. Er muss mit einem Klick einrasten.

Fehlersuche

Folgende Hinweise können Ohnen beim Beheben von Problemen halten. Kann das Problem nicht beseitigt werden, wenden Sie sichitte an ihren ResMed-Fachhändler oder direkt an ResMed. Versuchen Sie nicht, das Gerät zu öffnen.

Problem/Mögliche Ursache Lösung

Keine Anzeige

Die Stromversorgung des Therapiegerätes ist unterbrochen.

Der Gleichstromstecker an der Rückseite des Gerätes ist nicht gaz eingeisteckt.

S9 und H5i sind nicht richtig miteinander verbunden.

Stellen Sie sicher, dass das Netzkabel angeschlossen und dass gegebenenfalls die Steckdose eingeschaltet ist.
Steen den Gleichstromstecker vollständig ein.

Stellen Sie sicher, dass S9 und H5i richtig miteinander verbunden sind.

Der Luftstrom, der vom Gerät zugeführrt wird, ist unzureichend

Das S9 Funktioniert nicht richtig. Lesen Sie den Abschnitt „Fehlersuche" in der

Gebrauchsanweisung des S9.

Das Schlauchsystem ist nicht richtig angeschlossen.

Überprüfen Sie das Schlauchsystem.

Problem/Mögliche Ursache Lösung
Das Schlauchsystem ist verstopft, geknicht oder hat ein Loch.	Entfernen Sie die Verstopfung im Schlauchsystem bzw. beseitigen Sie den Knick. Überprüfen Sie das Schlauchsystem auf Löcher.
Der H5i Befeuchterdeckel ist nicht richtig angebracht.	Schließen Sie den Befeuchterdeckel. Er muss mit einem Klicken einrasten.
Die H5i Befeuchterdeckeldichtung ist nicht richtig angebracht.	Stellen Sie sicher, dass die Befeuchterdeckeldichtung richtig herum eingesetzt wurde und fest sitzt.
Falsches Schlauchsystem ausgewählt. Wenn Sie das SlimLine- oder Standard-Schauchsystem verwenden, stellen Sie sicher, dass das richtige Schlauchsystem im Menu ausgewählt wurde.
Fehlermeldung: Heizschlauchfehler. Schlauch auswechseln
Das Gerät hat in einer bereits umgebung gestunden.	Lassen Sie es vor dem Gebrauch abkühlen. Ziehen Sie den Netzstecker aus der Steckdose und stecken Sieihn anschließend wieder ein, um einen Geräteneustart zu bewirken.
Fehler im ClimateLine- oder ClimateLine MAX-Schlauchsystem.	Verwenden Sie das ClimateLine- oder ClimateLine MAX-Schlauchsystem nicht weiter und setzen Sie sich mit ihrem Arzt/Fachhändler in Verbindung. Verwenden Sie in der Zwischenzeit ein Standard- oder SlimLine-Schauchsystem.
Fehlermeldung: Atemluftbefeuchter-Fehler. Atemluftbefeuchter auswechseln
Fehler im beheizbaren H5i-Atemluftbefeuchter.	Verwenden Sie den H5i nicht weiter und setzen Sie sich mit ihrem Arzt/Fachhändler in Verbindung.
Das Gerät hat in einer bereits Umgebung gestunden.	Lassen Sie es vor dem Gebrauch abkühlen. Ziehen Sie den Netzstecker aus der Steckdose und stecken Sieihn anschließend wieder ein, um einen Geräteneustart zu bewirken.
Füssen Sie den Befeuchter mit kaltem Wasser auf, während er nach der Therapie noch warm ist.	Lassen Sie den Atemluftbefeuchter vor dem Aufüllen abkühlen.
Füssen des Befeuchters an bereits Tagen mit eiskaltem Wasser oder mit bereits Wasser.	Verwenden Sie Wasser mit Zimmertemperatur.

Problem/Mögliche Ursache Lösung

Fehlermeldung: Schlauch blockiert. Schlauch prüfen

Das Schlauchsystem ist blockiert. Überprüfen Sie das Schlauchsystem und stellen Sie sicher, dass es nicht blockiert ist.

Fehlermeldung: Starke Leckage. Systemaufbau und alle Verbindungen prüfen

Übermäßig große Leckage. Korrigieren Sie den Sitz der Maske bzw. des Kopfbandes.

Das Schlauchsystem ist nicht richtig angeschlossen.

Schließen Sie beiden Enden fest an.

Der H5i Befeuchterdeckel ist nicht richtig angebracht.

Schlieben Sie den Befeuchterdeckel. Er muss mit einem

Klicken einrasten.

Fehlermeldung: H5i schlieben, Schlauch anschließen und beliebige Taste drucken

Der H5i Befeuchterdeckel ist nicht geschlossen. Schließen Sie den Befeuchterdeckel. Er muss mit einem Klicken einrasten.

Das Schlauchsystem ist nicht richtig Schlieben Sie beiden Enden fest an.
angeschlossen.

Wasser vom H5i spritzt in Ihr Gesicht

Die Wasserkammer ist zu voll. Stellen Sie safer, dass der Wasserstand unter der

Markierung für den maximalen Wasserstand liegt.

Es kommt zu Kondensation im

Stellen Sie den H5i oder den Wert für die relative

Schlauchsystem und in der Maske.

Luftfeuchtigkeit über das Menu niedriger ein.

Leckage and Wasserkammer

Die Wasserkammer ist beschädigt bzw. Wenden Sie sich für einen Ersatz an ihren Fachhändler. hat einen Sprung.

Die reinigbare Wasserkammer ist nicht Überprüfen Sieihn auf Beschädigungen und setzen Sieihn richtig zusammengebaut. wieder richtig zusammen.

Luft in der Maske fuhltsich zu warm/kalt an

Die Temperatur des ClimateLine- oder Senken/Erhöhen Sie die Temperatur des beheizbaren ClimateLine MAX-Schlauchsystems ist zu Schlauchsystems über das Menu.

hoch/niedrig eingestellt.

Technische Daten

Maximale Heizplattentemperatur 65^

Überhitzungsschutz 74 °C

Maximale Lufttemperatur ≤ 41^

Sollabmessungen (L x B x H) Andock-Station und Wasserkammer: 153 mm x 145 mm x 86 mm

Gewicht (Standard-Wasserkammer) Andock-Station und leere Wasserkammer 0,69 kg

Gewicht (reinigbare Andock-Station und leere Wasserkammer 0,79 kg

Wasserkammer)

Wasserkapazität Bis zur maximalen Abfūllmarkierung 380 ml

Andock-Station Flammenhemmende, technische Thermoplaste, Aluminium

Reinigbare Wasserkammer Spritzgegossener Kunststoff, Edelstahl und Silikondichtung

Standard-Wasserkammer Spritzgegossener Kunststoff, Aluminium und thermoplastische Elastomere

Betriebstemperatur +5^ bis +35^

Betriebsluftfeuchtigkeit 10-95% ohne Kondensation

Aufbewahrungs- und -20°C bis +60°C

Transporttemperature

Aufbewährungs- und 10–95% ohne Kondensation

Transportfeuchtigkeit

ClimateLine-Schlauchsystem Flexible Kunststoff und elektrische Komponenten, 2 m, 15 mm Innendurchmesser

ClimateLine MAX-Schlauchsystem Flexibler Kunststoff und elektrische Komponenten, 1,9 m, 19 mm Innendurchmesser

Überhitzungsschutz des beheizbaren Schlauchsystems

IEC 60601-1 Klassifikation Gerät der Schutzklasse II (doppeltsoliert), Anwendungsteil des Typs BF

Elektromagnetische Verträgelichkeit Informationen dazu finden Sie im Informationshandbuch des S9 Atemtherapiegerätes

Hinweise:

• Der Hersteller besteht sich das Recht vor, diese technischen Daten ohne Vorankündigung zu ändern.
• Die Einstellungen für Temperatur und relative Luftfeuchtigkeit, die für ClimateLine oder ClimateLine MAX angezeigt werden, sind keine gemessenen Werte.

Konsultieren Sie ihren Arzt bzw. Fachhändler, bevor Sie das SlimLine-Schlauchsystem mit anderen Geräten als dem S9 oder H5i verwenden.

Leistung des Atemluftbefeuchters

Die folgenden Einstellungen wurden bei einer Raumtemperatur von 22^ getestet:

CPAP-Maskendruck cm H2O	RF %		Nominaler Systemausgang AFa, BTPSb
	Einstellung 3	Einstellung 6	Einstellung 3	Einstellung 6
4	90	100	10	18
10	95	100	11,5	21
20	95	100	11	18
25	100	100	12	13,5

a. AF - Absolute Luftfeuchtigkeit in mg/l.
b. BTPS - Körpers temperatur und Luftfruck bei Wasserdampfsattigung.

Symbole

Die folgenden Symbole erscheinen eventuell auf dem H5i, ClimateLine oder der Verpackung.

Vorsicht; Begleitpapiere beachten; Geputzt gegen den Zugang mit einem Finger und gegen senkrecht fallendes Tropfwasser; IRn Schutz vor senkrecht fallendem Tropfwasser;

Hersteller; EC REP Autorisierte Vertretung in der EU; Trocken lagern; RoHS Europaische

RoHS; Chargecode; Articlekummer; Seriennumn; Nicht fur mehrere Patienten

verwenden; Maximaler Wasserstand; Bei bis zu 93 °C desinfizierbar; Chinesischen

Umweltschutzlogo 1; Chinesisches Umweltschutzlogo 2; Sperren/Entsperren;

Befeuchterkammer zum Auffüllen abnehmen;

Umweltinformationen

Die EU-Richtlinie WEEE 2002/96/EG definiert die ordnungsgemäße Beseitigung von Elektro- und Elektronikgeräten. Diese Geräte dürfen nicht als Hausmüll, sondern müssen Separate entsorgt werden. Lassen Sie es von einem entsprechenden Entsorgungs- oder Wiederverwertungs- bzw. Recyclingunternehmen in ihrer Region entsorgen. Wirksame Entsorgung entlastet natürliche Ressourcen und verhindert, dass gefährliche Substanzen in die Umwelt gelangen.

Weitere Informationen zu diesen Entsorgungsmöglichkeiten erhalten Sie von Ihrer örtlichen Müllabfuhr. Die durchgestrichene Mülltonne weist auf diese Entsorgungsmöglichkeiten hin. Wenn Sie Informationen zur Entsorgung Ihres ResMed-Gerätes wünschen, wenden Sie sichitte an ihre ResMed-Geschäftsstelle bzw. ihren Fachhändler oder besuchen Sie die ResMed-Website unter www.resmed.com/environment.

Wartung

Wenn das H5i Atemtherapiegerät entsprechend den von ResMed mitgelieferten Anweisungen betrieben und gewartet wird, sollte es einen sicheren und zuverlässigen Betrieb bereitstellen. Bei Anzeichen von Verschleiß oder Fehlfunktionen empfeht ResMed, das H5i Atemtherapiegerät von einem autorisierten ResMed Service Center untersuchen und warten zu halten. Ansonsten sollen das Gerät während seiner fünfjährigen Lebensdauer keine Wartung oder Prüfung benötigten.

Beschränkte Gewährleistung

ResMed Pty Ltd (im Folgenden „ResMed" genannt) gewährleistet, dass Ihr ResMed-Produkt vom Tag des Kaufs an über den unter genannten Zeitraum hinweg keine Material- und Verarbeitungsschäden aufweist.

Produkt	Gewährleistungs-zeitraum
• Maskensysteme (einschließlich Maskenrahen, Maskenkissen, Kopfband und Schlüche) – ausgeschlossen sind Produkte für den einmaligen Gebrauch • Zubeñor – ausgeschlossen sind Produkte für den einmaligen Gebrauch • Flexfingersensoren • Wasserkammer für Ateluftbefeuchter	90 Tage
• Batterien für den Gebrauch in internen und externen Batteriesystemen von ResMed	6 Monate
• Clipfingersensoren	1 Jahr
• Datenmodule für CPAP- und Bilevel-Geräte
• Oximeter und Oximeteradapter für CPAP- und Bilevel-Geräte
• Ateluftbefeuchter und reinigbare Wasserkammern
• Titrationsregelgeräte
• CPAP-, Bilevel- und Beatmungsgeräte (einschließlich externe Netzgeräte)	2 Jahre
• Batterienzubehör
• Tragbare Diagnose-/Testgeräte

These Gewährleistung wird nur dem Erstverbraucher gewährt. Sie ist nicht übertragbar.

Kommen bei normaler Nutzung zu Fehlleistungen, verpflichtet sich ResMed, das fehlerhafte Produkt bzw. Teile davon nach eigenem Ermessen entweder zu reparieren oder zu ersetzen.

These beschränkte Gewährleistung deckt keine: a) Schäden aufgrund von unsachgemäßer Benutzung, Missbrauch, Umbau oder Änderung des Produktes, b) Reparaturen, die von anderen als den von ResMed ausrücklich für solche Reparaturen autorisierten Reparaturdiensten ausgeführrt wurden, c) Schäden aufgrund von Verunreinigung durch Zigaretten-, Pfeifen-, Zigarren- oder anderen Rauch oder d) Schäden aufgrund von Wasser, das auf oder in das elektrische Gerät gelangt ist.

Die Gewährleistung verliert bei Verkauf oder Weiterverkauf außerhalb der Region des Erstkaufs ihre Gültigkeit.

Gewährleistungsansprüche für defekte Produkte sind vom Erstkäufer an die Verkaufsstelle zu stellen. Diese Garantie ersetzt alle anderen ausdrücklichen oder stillschweigenden Gewährleistungen einschließlich aller stillschweigenden Gewährleistungen bzgl. der Marktgangigkeit bzw. Eignung für einen bestimmen Zweck. In einigen Ländern ist eine Beschrackung der Dauer der stillschweigenden Gewährleistung nicht zulässig. Daher gilt dieser Ausschluss unter Umständen nicht für Sie.

ResMed haftet nicht für Neben- oder Folgeschäden infolge des Verkaufs, der Installation oder der Benutzung seiner Produkte. In einigen Ländern sind der Ausschluss bzw. die Einschränkung von Neben- und Folgeschäden nicht zulässig. Daher gilt dieser Ausschluss unter Umständen nicht für Sie.

These Gewährleistungsverleih Ihnen bestimmte Rechte. Mochlicherweise haben Sie auch noch andere Rechte, die von Land zu Land unterschiedlich sein konnen. Weitere Informationen über ihre Gewährleistungsrechte erhalten Sie von Ihr dem Med-Fachhändler oder ihrer ResMed-Geschäftstelle vor Ort.

WARNING

• Lesen Sieitte vor dem Gebrauch des Gerates die gesamte Gebrauchsanweisung aufmerksam durch.
• Gerät nur laut Anweisung Ihres Arztes oder Therapeuten verwenden.
• Verwenden Sie das Gerät nur für den in thisem Handbuch beschriebenen Verwendungszweck. Ratschläge in diesen Anleitungen ersetzen nicht Anweisungen durch den verschreibenden Arzt.
• Wenn sich das Betriebsverhalten des Geräts auf unerklärliche Weiseändert, wenn es ungewöhnliche oder unangenehme Gerausche verursacht, wenn das Gerät oder das Netzteil fallen gelassen oder unsachgemäß behandelt werden, wenn Wasser in das Gehäuse gerät oder das Gehäuse beschädigt wird, stellen Sie die Verwendung ein und wenden Sie sich an das ResMed Service Center.

• Stromschlaggefahr! Das Gerät, den Atemluftbefeuchter, das Netzteil und das Netzkabel nie in Wasser eintauchen. Wenn Flüssigkeit auf das Gerät gelangt ist, das Gerät vom Netzteil abtrennen und die Teile trocknen halten. Vor der Reinigung des Geräts immer zuerst den Stecker abziehen, und vor dem Anschließen des Geräts überprüfen, ob alle Teile trocken sind.

• Explosionsgefahr. Nicht in der Nähe entflammbarer Anästhetika verwenden.

• Vergewissern Sie sich, dass Netzkabel und Netzstecker in gutem Zustand sind und keine Schäden aufweisen.
• Halten Sie das Netzkabel von bereits Oberflächen fern.
• Betreiben Sie den H5i nicht, wenn er nicht ordnungsgemäß Funktioniert oder wenn Teile des Gerätes oder des H5i beschädigt sind oder fallengelassen wurden.
• Achten Sie daraufuf, dass kein zu langes Schlauchstück am Kopfende Ihrres Bettes liegt. Es konnte sich während des Schlafes um Kopf oder Hals wickeln.
• Verwenden Sie für das Gerät ausschließlich Beatmungsschläuche und Zubehör von ResMed. Ein anderer Schlauchtyp bzw. andere Zubehör können unter Umständen zu einer Veränderung des zugeführten Drucks führen und dadurch die Wirksamkeit ihrer Behandlung beeinträchtigen.
• Verwenden Sie ausschließlich die 90 W Netzeile von ResMed.

VORSICHTSHINWEISE

• Gerätegehause nicht öffnen. Im Inneren des Gerätes befinden sich keine vom Anwender zu reparierenden Komponenten. Reparaturen und Wartungen müssen von einer autorisierten ResMed Fachkraft durchgeführt werden.
• Verwenden Sie für die Reinigung des Gerätes, des Ateumluftbefeuchters und des Beatmungsschlauchs[weder Bleichmittel noch Chlor, Alkohol, aromatische Lösungen, feuchtigkeitsspendende oder antibakterielle Seifen oder Duftöle. Diese Mittel konnen das Material beschädigen und damit die Lebensdauer des Produktes verkurzen.
• Der H5i sollte nur zusammen mit den von ResMed empfohlenen Schlauchsystemen und Zubehörteilen verwendet werden. Das Anschlieben von anderen Schlauchsystemen oder die Verwendung von anderen Zubehör kann zu Verletzungen bzw. Geräteschäden führen.
• Der H5i-Gerätegehäuse nicht öffnen. Im Inneren des Gerätes befinden sich keine vom Anwender zu reparierenden Komponenten. Reparaturen und Wartungen müssen von einer autorisierten ResMed Fachkraft durchgeführt werden.
• Füllen Sie nicht zu viel Wasser in die Wasserkammer ein, da dadurch Wasser in das Gerät und das Atemschlauch gelangen können.
• Verwenden Sie keine Zusätze (z.B. duftende Ole oder Parfums). Diese können die Feuchtigkeitsabgabe des H5i beeinträchtigen und/oder das Material der Wasserkammer schädigen.
• Gehen Sie vorsichtig mit dem H5i um, da das Wasser bzw. die Wasserkammer heißt sein kann. Lassen Sie die Heizplatte und das übrige Wasser 10 Minuten lang abkühlen.
• Der H5i sollte nur angeschlossen oder abgenommen werden, wenn die Wasserkammer leer ist.

• Stellen Sie sicher, dass die Wasserkammer leer ist, bevor Sie den H5i Atemluftbefeuchter transportieren.

• Benutzen Sie den H5i nicht im Flugzeug, da während Turbulenzen Wasser in das Gerät und den Atemschlauch gelangen.

• Der H5i Atemluftbefeuchter muss immer auf einer ebenen Fläche unterhalb des Benutzers aufgestellt werden, damit sich Maske und Schlauchsystem nicht mit Wasser fällen können.
• Gelangen versehentlich Flüssigkeiten in oder auf den H5i,ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Trennen Sie den H5i vom Gerät und setzen Sieihn vor dem erneuten Gebrauch vollständig auslaufen und trocknen.
