ROC1128PHI - Controller THOMSON - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ROC1128PHI THOMSON

Telecomando sostitutivo per

PHILIPS SERIES: TV/LCD/LED/

HDTV Grazie per avere acquistato un prodotto Thomson. Prima della messa in esercizio, leggete attentamente le seguenti istruzioni e avvertenze. Conservate le istruzioni in un luogo sicuro per una eventuale consultazione. Con le impostazioni di fabbrica con cui viene fornito, il telecomando può comandareca. il 90% di tutti gli apparecchi PHILIPS .Non ènecessario effettuareleimpostazioni. Se il telecomando non dovesse funzionare, scegliete una delle impostazioni descritta al capitolo 5. Tasti funzione

1. Alimentazione TV ON/OFF –LED di funzio-

7. Visualizzazione elenco programmi

(se supportata dalla TV)

8. Selezione modalità TV

9. Selezione fonte di segnale

13. Impostazione del formato immagine

16. Impostazioni apparecchi

19. Anteprima di un altroprogramma o

selezione di opzioni on-screen

24. Selezione di opzioni on-screen

25. Tasti numerici 0-9 per la selezione del

28. Funzione mute TV

1. Spiegazione dei simboli di avvertimento

edelle indicazioni Attenzione Viene utilizzato per contrassegnarele indicazioni di sicurezza oppureper rivolgere l‘attenzione verso particolari rischi epericoli. Avvertenza Viene utilizzato per contr assegnareinformazioni supplementari oindicazioni importanti.

2. Volume di fornitura

• Telecomando di ricambio

• Queste istruzioni per l’uso con lista codici

3. Indicazioni di sicurezza

• Non usareiltelecomando universale in ambienti umidi ed evitareilcontatto con gli spruzzi.

• Tenereiltelecomando universale lontano da fonti di caloreenon esporlo alla luce diretta del sole.

• Non farecadereiltelecomando universale.

• Non aprireiltelecomando universale. Non contiene parti soggette amanutenzione da parte dell‘utente.

• Tenereiltelecomando universale, come tutte le apparecchiatureelettriche, fuori dalla portata dei bambini. Attenzione -Batterie

• Attenersi sempreallacorretta polarità (scritte +e-)delle batterie einserirle di conseguenza. La mancata osservanza comporta la perdita di potenza oil rischio di esplosione delle batterie.

• Utilizzareunicamente accumulatori (o batterie) conformi al tipo indicato.

• Prima di inserirelebatterie, pulirei contatti eicontrocontatti.

• Ibambini possono sostituirelebatterie solo sotto la sorveglianza degli adulti.

• Non utilizzarebatterie di tipi ocostruttori diversi, né mischiarebatterie vecchie enuove.

• Toglieresemprelebatterie dai prodotti che non vengono utilizzati per un lungo periodo (a meno che non vengano tenuti aportata di mano per un‘emergenza).

• Osservaresemprelacorretta polarità (dicitura+e-) delle batterie einserirle di conseguenza. La mancata osservanza comporta la perdita di potenza oil rischio di esplosione delle batterie.

• Non caricarelebatterie.

• Non gettarelebatterie nel fuoco.

• Conservarelebatterie al di fuori della portata dei bambini.

4. Primi passi -inserimento delle batterie

• Rimettereilcoperchio sul telecomando nché le clips non sono in sede. Avvertenza –salvacodice Questo telecomando memorizza le impostazioni anche durante la sostituzione di una batteria.

Con le impostazioni di fabbrica con cui viene for- nito, il telecomando può comandareca. il 90% di tutti gli apparecchi PHILIPS .Non ènecessario effettuareleimpostazioni. Se il telecomando19

non dovesse funzionare, scegliereuna delle impostazioni descritte al capitolo 5.1 e5.2.

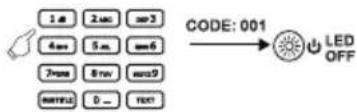

5.1 Immissione codice

sante [MUTE] e[POWER] per ca. 3sec. nché il LED di stato non lampeggia.

2. Immettereilcodice atre cifredalla lista

codici. Quando sono state immesse le trecifre, il LED di stato si spegne.

3. Testarelefunzioni del telecomando.

Se non dovesse funzionareperfetta- mente, cercarealtri codici apparecchio: [002], [003], [004] ... Avvertenza Se èstato immesso un codice apparecchio non valido, il LED di stato lampeggia due volte, quindi resta acceso aluce ssa. Perusciredalla modalità di immissione codice, premereiltasto [MUTE].

sante [MUTE] e[POWER] per ca. 3sec. nché il LED di stato non lampeggia.

[CH+] per avviarela ricerca del codice apparecchio. Al termine della ricerca, testarei codici trovati con itasti [POWER], [VOL+], [MENU] eitasti numerici 0-9. Se il teleco- mando funziona, premereiltasto [MUTE] per salvareilcodice dell’apparecchio e usciredalla modalità di ricerca.

3. Se il telecomando non funziona,

Èpossibile visualizzareilcodice utilizzato dal telecomando:

1. Tenerepremuto il tasto [MUTE], seguito dal

tasto [POWER]. Se dopo ca. 3sec. il LED di stato lampeggia, rilasciareidue tasti.

2. Con itasti numerici, immetterelase-

quenza 9-9-0. Il LED di stato lampeggia due volte, quindi si spegne.

3. Con itasti numerici, immettereilnumero

1. Contareilnumerodei segnali lampeg-

gianti del LED di stato. Questo numero corrisponde alla prima cifradel codice dell’apparecchio attuale. Perlaseconda ela terza cifradel codice procederecome segue: 2a cifra->immettere2->contarei segnali lampeggianti 3a cifra->immettere3->contarei segnali lampeggianti Se una cifradel codice dell’apparecchio è0ilLED non lampeggia.

Elenco dei telecomandi compatibili Acausa dei numerosi telecomandi differenti, nell’elenco codici possiamo indicarne solo alcuni. Se lo schema dei tasti elaforma del proprio telecomando originale corrispondono auno dei modelli raffigurati, il telecomando è compatibile (pagina 74)

Ripristino delle impostazioni di fabbrica Premere etenere premuti ipulsanti [ RETURN

[0] per ca. 5secondi fino ache il LED di stato non lampeggi tre volte epoi si spenga. Il telecomando ècosì nuovamente ripristinato sulle impostazioni di fabbrica. Avvertenza Tutti ipulsanti programmati ocopiati ele relative impostazioni verranno eliminati.

6. FUNZIONE DI APPRENDIMENTO

Questo telecomando èfornito di una funzione di apprendimento. Grazie aquesta funzione è possibile trasferire le funzioni del telecomando originale su questo telecomando universale.

6.1 Prima di avviare la funzione di

• Fareattenzione che le batterie utilizzate in entrambi itelecomandi siano in perfetto stato. Se necessario sostituirle.

• Mettereiltelecomando originale eil telecomando universale l’uno vicino all’altro, in modo tale che idiodi ainfrarossi siano l’unodifronte all’altro.

• Correggeresenecessario l’altezza di entrambi itelecomandi in modo da ottenere una posizione ottimale.

• Ladistanza traidue telecomandi deve esseredica. 3cm. ca. 3cm ROC1117GRU ORIGINAL Avvertenza

• Non muovereitelecomandi durante la proceduradiapprendimento.

• Assicurarsi che l’ambiente non sia illuminato con lampade al neon o lampade arisparmio energetico, dato che queste lampade possono causaredelle interferenze edisturbareilprocesso di apprendimento. ROC1128PHI20

• Ladistanza di entrambi itelecomandi dalla fonte di luce più vicina deve essere come minimo 1metro.

• Laproceduradiapprendimento viene interrotta senza memorizzazione se durante la modalità di apprendimento non viene premuto alcun pulsante per 15 sec. osenon viene emesso alcun segnale.

• Nella modalità di apprendimento ogni pulsante può memorizzareuna sola funzione. Una nuova funzione sovrascrive la funzione memorizzata precedentemente su questo pulsante.

6.2 Attivazione della modalità di

amente ipulsanti [MUTE] e[VOL+] per ca. 5sec. nché il LED di stato si accende e resta acceso.

2. Digitareilcodice [9] [8] [0], il LED di stato

lampeggia 2volte eresta poi acceso.

3. Il telecomando universale si trova oranella

modalità di apprendimento.

6.3 Trasferimento della funzione pulsanti

1. Premereilpulsante sul telecomando origi-

nale di cui si vuole traferireafunzione. Per confermareche il comando èstato ricevuto il LED di stato lampeggia sul telecomando di ricambio.

2. Premereora il pulsante del telecomando

di ricambio su cui si vuole trasferirela funzione.

3. Il LED di funzione del telecomando di ri-

cambio lampeggia 3volte come conferma eresta poi acceso. La nuova funzione è così memorizzata.

4. Pertrasferirelefunzioni di altri pulsanti,

ripeterequesti passi.

5. Premereilpulsante [MUTE] e[VOL-] per

memorizzaretutte le funzioni impostate e per lasciarelamodalità apprendimento. Avvertenza Le funzioni impostate dei pulsanti restano invariate anche quando le batterie del telecomando universale vengono sostituite.

6.4 Cancellare funzioni impostate

6.4.1 Come cancellare una funzione

mente ipulsanti [MUTE] e[VOL+] per ca. 5sec. nché il LED di stato si accende eresta acceso.

2. Digitareilcodice [9] [8] [1], il LED di stato

Premereilpulsante la cui funzione si desidera cancellare. Il LED di stato lampeggia 3volte e la funzione desiderata èstata cancellata.

6.4.2 Come cancellare tutte le funzioni

mente ipulsanti [MUTE] e[VOL+] per ca. 5sec. nché il LED di stato si accende eresta acceso.

2. Digitareilcodice [9] [8] [2], il LED di stato

lampeggia 2volte eresta poi acceso.

3. Premereilpulsante [OK], il LED di stato

lampeggia 3volte equindi tutte le funzioni impostate sono state cancellate.

Questo telecomando èfornito di una funzione di SIMPLE Mode.Con questa modalità èpos- sibile ridurrelagamma delle funzioni di questo telecomando alle funzioni base. Ciò permette di evitareuna modica radicale delle funzioni dell’apparecchio televisivo. Nel modalità SIMPLE Mode sono adisposizio- ne iseguenti pulsanti: Alimentazione TV ON/OFF –LED di funzionamento

Volume +/- Funzione mute TV CH–/CH

Programma +/- 0-9 Tasti numerici 0-9 per la selezione del programma TEXT Televideo ON/OFF Selezione di opzioni on-screen GUIDE Visualizzazione elenco programmi (se supportata dalla TV) Selezione fonte di segnale Chiudereilmenu TV Selezione modalità TV

7.1 Attivazione di SIMPLE Mode

1. Premereetenerepremuti contemporane-

amente ipulsanti [MUTE] e[VOL+] per ca. 5sec. nché il LED di stato si accende e resta acceso.

2. Digitareilcodice [9] [7] [0], il LED di stato

lampeggia 2volte eresta poi acceso.

3. Premereilpulsante [OK], il LED di stato

lampeggia 3volte elafunzione SIMPLE Mode viene attivata.

7.2 Disattivazione di SIMPLE Mode

1. Premereetenerepremuti contemporane-

amente ipulsanti [MUTE] e[VOL+] per ca. 5sec. nché il LED di stato si accende e resta acceso.

2. Digitareilcodice [9] [7] [0], il LED di stato

3. Premereiltasto [EXIT], il LED di stato

lampeggia 3volte elafunzione SIMPLE Mode viene attivata. Avvertenza Se il telecomando si trova in modalità SIMPLE Mode,funzionano solo ipulsanti indicati al punto 7. Se si preme uno di questi pulsanti, il LED di stato ai accende eresta acceso sino a quando si tiene premuto il pulsante. Nella modalità normale il LED di stato lampeggia quando il pulsante viene premuto.

• Non inseriremai contemporaneamente batterie vecchie enuove nel telecomando universale, poiché le batterie vecchie tendono ascaricarsi causando una perdita di potenza.

• Non puliremai il telecomando universale con sostanze abrasive odetergenti aggressivi.

• Togliere la polvere con un panno morbido easciutto.

Q. Il mio telecomando di ricambio non funziona! R. Controllare il televisore. Se l’interruttore principale dell’apparecchio è spento, il telecomando di ricambio non può comandare la TV. R. Verificare che le batterie del telecomando siano inserite correttamente eche la polarità +/– corrisponda. R. Verificare di avere premuto il corrispondente tasto dell‘apparecchio. R. Sostituire le batterie se sono scariche. Q. Il mio apparecchio TV reagisce solo ad alcuni comandi dei tasti. R. Provare un altro codice finché la maggior parte dei tasti non funzionano correttamente. Q. Alcuni pulsanti di comando del telecomando non funzionano più? R. Probabilmente èstato attivato SIMPLE Mode.Disattivare la modalità SIMPLE Mode come descritto al punto 7.2.

10. Esclusione di garanzia

Il produttorenon si assume alcuna respon- sabilità per idanni derivati dal montaggio o l‘utilizzo scorretto del prodotto, nonché dalla mancata osservanza delle istruzioni per l‘uso e/o delle indicazioni di sicurez.

11. Assistenza esupporto

In caso di domande sul prodotto, rivolgersi alla Consulenza prodotto Hama. Hotline: +49 9091 502-0 (ted./ing.) Ulteriori informazioni sul supporto sono disponibili qui: www.hama.com

12. Indicazioni di smaltimento

Informazioni per protezione ambientale: Dopo l’implementazione della Direttiva Europea 2012/19/EU e 2006/66/EU nel sistema legale nazionale, ci sono le seguenti applicazioni: Le apparecchiature elettriche ed elettroniche ele batterie non devono essere smaltite con irifiuti domestici. Iconsumatori sono obbligati dalla legge arestituire Idispositivi elettrici ed elettronici elebatterie alla fine della loro vita utile ai punti di raccolta pubblici preposti per questo scopo onei punti vendita. Dettagli di quanto riportato sono definiti dalle leggi nazionali di ogni stato. Questo simbolo sul prodotto, sul manuale d’istruzioni o sull’imballo indicano che questo prodotto è soggetto aqueste regole. Riciclando, ri-utilizzando imateriali outilizzando sotto altra forma ivecchi prodotti/le batterie, darete un importante contributo alla protezione dell’ambiente.22
